分立元件组成的双稳态电路

双稳态电路一、工作原理图一为双稳态电路，它是由两级反相器组成的正反馈电路，有两个稳定状态，或者是BG1导通、BG2截止；或者是BG1截止、BG2导通，由于它具有记忆功能，所以广泛地用于计数电路、分频电路和控制电路中，原理，图2（a）中，设触发器的初始状态为BG1导通，BG2截止，当触发脉冲方波从1端输入，经CpRp微分后，在A点产生正、负方向的尖脉冲，而只有正尖脉冲能通过二极管D1作用于导通管BG1的基极是。

ic1减小使BG1退出饱和并进入放大状态，于是它的集电极电位降低，经电阻分压器送到截止管BG2的基极，使BG2的基极电位下降，如果下降幅度足够时，BG2将由截止进入放大状态，因而产生下列正反馈过程（看下列反馈过程时，应注意：在图一的PNP电路中，晶体管的基极和集电极电位均为负值，所以uc1↓，表示BG1集电极电位降低，而uc1↑则表示BG1集电极电位升高，当BG1基极电位降低时，则ic1↑，反之当BG1基极电位升高时，ic1↓ic1越来越小，ic2越来越大，最后到达BG1截止、BG2导通；接差触发脉冲方波从2端输入，并在t=t2时，有正尖脉冲作用于导通管BG2的基极，又经过正反馈过程，使BG1导通，BG2截止。

以后，在1、2端的触发脉冲的轮流作用下，双稳电路的状态也作用相应的翻转，如图一（b）所示。

图一、双稳态电路由上述过程可见：（1）双稳态电路的尖顶触发脉冲极性由晶体管的管型决定：PNP管要求正极性脉冲触发，而NPN管却要求负极性脉冲触发。

（2）每触发一次，电路翻转一次，因此，从翻转次数的多少，就可以计算输入脉冲的个数，这就是双稳态电路能够计算的原理。

双稳态电路的触发电路形式有：单边触发、基极触发、集电极触发和控制触发等。

图二给出几种实用的双稳态电路。

电路（a)中D3、D4为限幅二极管，使输出幅度限制在-6伏左右；电路（b）中的D5、D6是削去负尖脉冲；电路（C）中的ui1、ui2为单触发，ui 为输入触发表一是上述电路的技术指标。

NE555为8脚时基集成电路，各脚主要功能（集成块图在下面）1地GND 2触发3输出4复位5控制电压6门限(阈值）7放电8电源电压Vcc应用十分广泛，可装如下几种电路：1。

单稳类电路作用：定延时，消抖动，分（倍）频，脉冲输出，速率检测等。

2。

双稳类电路作用：比较器，锁存器，反相器，方波输出及整形等。

3。

无稳类电路作用：方波输出，电源变换，音响报警，玩具，电控测量，定时等。

我们知道，555电路在应用和工作方式上一般可归纳为3类。

每类工作方式又有很多个不同的电路。

在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。

这样一来，电路变的更加复杂。

为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍这3类电路。

单稳类电路单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”，都是从2端输入。

1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

第3种（图3）是压控振荡器。

单稳型压控振荡器电路有很多，都比较复杂。

为简单起见，我们只把它分为2个不同单元。

不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。

电源接通时，一个三极管始终保持截止状态不变，另一个三极管始终保持饱和状态不变。

当有外来信号触发时，原来截止的变为饱和状态，原来饱和的变为截止状态。

但经过一段时间，两个三极管又恢复到原来的状态不变，这种电路只有一种稳定的状态，叫做单稳态电路，如图1-4-4所示。

三极管单稳态电路的用途也很广，如延时电路等。

在电子电路中。

其双稳态电路的特点是：它有两个稳定状态，在没有外来触发信号的作用下。

电路始终处于原来的稳定状态。

由于它具有两个稳定状态，故称为双稳态电路。

在外加输入触发信号作用下，双稳态电路从一个稳定状态翻转到另一个稳定状态。

双稳态电路在自动化控制中有着广泛的应用。

图1 是用分立元件构成双稳态电路的基本形式，图2 是电路中各点电压波形。

晶体管P NP 型V1 、V2 是二个反相器。

交叉耦合构成双稳态电路，每个反相器的输出端通过电阻分别耦合到另一个反相器的输入端。

由于反相器的输入和输出信号是反相的，很容易形成二个稳定状态：V1 截止V2 导通。

这是一个稳定状态；反之，V1 导通，V2 截止，这又是一个稳定状态；Rc1 、Rc2 是V1 、V2 的负载电阻，Rk 、Rk2 是二个晶体管级间耦合电阻。

为了保证晶体管快速截止，用RB1 、RB2 及电源EB 为各个晶体管的基极提供反偏置。

两管集电极的A 点和 B 点是两个输出端，这种电路一般是对称的，即Rc1=Rc 2,RB2=RB2 ，两管参数亦应相同。

图3 是用集成电路与非门构成的双稳态电路( 又称R-S 触发器) 。

它是由与非门1 、门 2 交叉耦合组成。

它有两个稳定状态：一个是门1 导通、门 2 截止，输出端Q=0 ，ō =1 ；另一个稳定状态是门1 截止、门2 导通，输出端Q=1 ，ō =0 。

如果不考虑输入触发信号的作用，当门1 导通，门2 截止时，Q 端的低电平反馈到门2 的输入端，保证门2 的截止，同时ō端的高电平又反馈到门1 的输入端，保证门1 的导通，因而这一稳定状态得以保持住；同理，门1 截止，门 2 导通，亦能保持住这一稳定状态。

双稳态电路图————————————————————————————————作者：————————————————————————————————日期：NE555为8脚时基集成电路，各脚主要功能（集成块图在下面）1地 GND 2触发3输出4复位5控制电压6门限(阈值）7放电8电源电压Vcc应用十分广泛，可装如下几种电路：1。

单稳类电路作用：定延时，消抖动，分（倍）频，脉冲输出，速率检测等。

2。

双稳类电路作用：比较器，锁存器，反相器，方波输出及整形等。

3。

无稳类电路作用：方波输出，电源变换，音响报警，玩具，电控测量，定时等。

我们知道，555电路在应用和工作方式上一般可归纳为3类。

每类工作方式又有很多个不同的电路。

在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。

这样一来，电路变的更加复杂。

为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍这3类电路。

单稳类电路单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”，都是从2端输入。

1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

第3种（图3）是压控振荡器。

单稳型压控振荡器电路有很多，都比较复杂。

为简单起见，我们只把它分为2个不同单元。

双稳态芯片双稳态芯片是一种集成电路，可以在两种稳态之间切换。

它通常被用于数字逻辑电路中，用来实现存储和传输信息的功能。

在本文中，我们将详细介绍双稳态芯片的原理、特性和应用。

双稳态芯片的原理是基于电子元件的双稳态性质。

在数字逻辑电路中，双稳态芯片通常由两个互补的门电路组成。

一个门电路称为Set（设置）电路，另一个称为Reset（复位）电路。

这两个电路通过相互反馈来实现双稳态的状态。

当输入信号为逻辑高（1）时，Set电路被触发，并将输出状态设为逻辑高。

当输入信号为逻辑低（0）时，Reset电路被触发，并将输出状态设为逻辑低。

当输入信号变化时，双稳态芯片会根据输入信号的变化来切换输出状态。

因此，双稳态芯片可以存储输入信号的状态，并且在需要时可以通过改变输入信号来切换输出状态。

双稳态芯片的特点是存储能力强、切换速度快和功耗低。

由于采用了互补的门电路结构，当一个电路触发时，另一个电路处于非触发状态。

这种结构可以保持输出状态不变，从而实现信号的存储。

此外，由于只有一个电路处于触发状态，所以双稳态芯片的功耗相对较低。

受到这些特点的影响，双稳态芯片广泛应用于数字存储、时序电路和触发器等领域。

在数字存储中，双稳态芯片可以用来存储和传输二进制信息。

例如，它可以用来实现存储器单元和寄存器，用来存储计算机中的数据。

在时序电路中，双稳态芯片可以用来实现时钟信号的切换和传输。

它可以用来驱动时序逻辑电路，例如触发器和计数器等。

在触发器中，双稳态芯片可以用来触发和保持状态的变化。

例如，它可以用来实现RS触发器、D触发器和JK 触发器等。

总结起来，双稳态芯片是一种非常重要的集成电路，能够在两种稳态之间切换。

它具有存储能力强、切换速度快和功耗低的特点。

双稳态芯片广泛应用于数字存储、时序电路和触发器等领域。

随着科技的发展，双稳态芯片的功能和性能也将不断提高，为数字电路的设计和应用提供更好的解决方案。

最简单的双稳态电路电路是电子学中的重要概念，它由多个元器件组成，可以实现各种功能。

在电路中，双稳态电路是一种特殊的电路，它可以同时存在两种稳定状态。

在这篇文章中，我们将介绍最简单的双稳态电路。

什么是双稳态电路？在电路中，稳态是指电路中各个电量（电压、电流等）的数值保持不变的状态。

在双稳态电路中，电路可以同时存在两个稳定状态，即电路可以在两种状态之间自由切换。

这种电路在电子学中应用广泛，比如在计算机内存中，存储器单元的状态就是双稳态的。

双稳态电路的实现实现双稳态电路有多种方法，其中最简单的一种是使用一个晶体管和两个电阻器。

如图所示：这个电路中，晶体管的发射极连接一个电阻器R1，集电极连接一个电阻器R2。

电路的输入端连接一个电压源U1，输出端接一个负载电阻R3。

这个电路的输出电压可以分为两种状态：高电平（Vcc）和低电平（0V）。

当输出电压为高电平时，晶体管处于饱和状态，输出端的电压接近电源电压U1，此时电路中的电流主要通过R3和晶体管流过负载电阻。

当输出电压为低电平时，晶体管处于截止状态，输出端的电压接近0V，此时电路中的电流主要通过R1、R2和负载电阻流过。

因为电路中存在正反馈，所以电路可以在这两种状态之间自由切换。

如何设计双稳态电路？设计双稳态电路需要考虑多个因素，比如电路的稳定性、电路的灵敏度、电路的功耗等。

在本文中，我们只介绍最简单的双稳态电路的设计方法。

首先，我们需要确定电路的输入电压范围和输出电压范围。

在上面的电路中，输入电压范围是0V~U1，输出电压范围是0V~Vcc。

其次，我们需要选择晶体管的型号和电阻器的阻值。

在这个电路中，晶体管的型号可以选择BC547或者2N3904，电阻器的阻值可以选择1kΩ。

接下来，我们需要计算电路的工作点。

工作点是指电路在稳定状态下的电压和电流数值。

在这个电路中，工作点可以通过计算晶体管的基极电压和发射极电流得到。

双稳态电路工作原理双稳态电路是一种特殊的电路，它具有两个稳定的工作状态。

在这种电路中，当输入信号发生变化时，电路会自动切换到另一个稳定状态，而不需要外部的干预。

这种特性使得双稳态电路在数字逻辑电路和存储器中得到广泛应用。

双稳态电路的工作原理可以通过一个简单的电路来解释。

假设我们有一个由两个晶体管和几个电阻组成的电路，其中一个晶体管的基极连接到另一个晶体管的集电极，而另一个晶体管的基极连接到第一个晶体管的集电极。

这种电路被称为双基极电路，它可以实现双稳态的工作状态。

当没有输入信号时，两个晶体管都处于截止状态，电路处于低功耗状态。

当输入信号到达时，其中一个晶体管会进入饱和状态，导通电流，而另一个晶体管则会进入截止状态。

这样，电路就会切换到另一个稳定状态，保持在这个状态直到下一个输入信号到来。

双稳态电路的工作原理可以通过一个简单的逻辑门电路来进一步解释。

假设我们有一个由两个晶体管和一个电阻组成的门电路，其中一个晶体管的基极连接到另一个晶体管的集电极，而另一个晶体管的基极连接到第一个晶体管的集电极。

这种电路被称为双基极门电路，它可以实现与门的功能。

当输入信号为高电平时，其中一个晶体管会进入饱和状态，导通电流，而另一个晶体管则会进入截止状态。

这样，输出信号就会为低电平。

当输入信号为低电平时，另一个晶体管会进入饱和状态，导通电流，而第一个晶体管则会进入截止状态。

这样，输出信号就会为高电平。

这种逻辑门电路就可以实现与门的功能，即只有当两个输入信号都为高电平时，输出信号才为高电平。

双稳态电路的工作原理还可以通过一个更复杂的电路来解释。

假设我们有一个由多个晶体管和电阻组成的电路，其中一些晶体管的基极连接到其他晶体管的集电极，而其他晶体管的基极连接到前面的晶体管的集电极。

这种电路被称为双稳态触发器，它可以实现存储器的功能。

当输入信号到达时，其中一个晶体管会进入饱和状态，导通电流，而另一个晶体管则会进入截止状态。

这样，电路就会切换到一个稳定状态，保持在这个状态直到下一个输入信号到来。

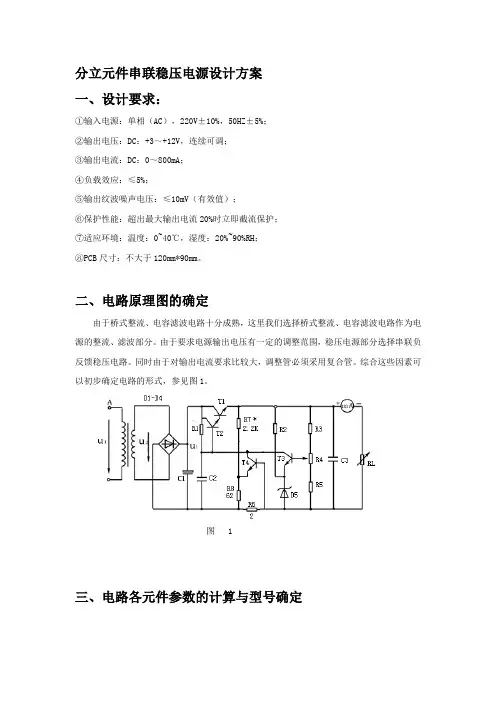

分立元件串联稳压电源设计方案一、设计要求：①输入电源：单相（AC），220V±10%，50HZ±5%；②输出电压：DC：+3～+12V，连续可调；③输出电流：DC：0～800mA；④负载效应：≤5%；⑤输出纹波噪声电压：≤10mV（有效值）；⑥保护性能：超出最大输出电流20%时立即截流保护；⑦适应环境：温度：0~40℃，湿度：20%~90%RH；⑧PCB尺寸：不大于120mm*90mm。

二、电路原理图的确定由于桥式整流、电容滤波电路十分成熟，这里我们选择桥式整流、电容滤波电路作为电源的整流、滤波部分。

由于要求电源输出电压有一定的调整范围，稳压电源部分选择串联负反馈稳压电路。

同时由于对输出电流要求比较大，调整管必须采用复合管。

综合这些因素可以初步确定电路的形式，参见图1。

图 1三、电路各元件参数的计算与型号确定1、变压部分这一部分主要计算变压器B1次级输出电压（U B1）O和变压器的功率P B1。

调整管T1的管压降（U T1）CE应维持在3V以上，才能保证调整管T1工作在放大区。

整流输出电压最大值为12V。

保护电路R6上的压降约2V。

桥式整流电容滤波输出电压是变压器次级电压的1.2倍。

（U B1）OMIN＝（2+（U T1）CE＋（U O）MAX）÷1.2（U B1）OMIN＝（2+3V＋12V）÷1.2＝17V÷1.2＝14.17V当电网电压下降10%时，变压器次级输出的电压应能保证后续电路正常工作，那么变压器B1次级输出电压（U B1）OMIN应该是：则变压器B1次级额定电压为：（U B1）O＝（U B1）OMIN÷0.9（U B1）O＝14.17V÷0.9＝15.74V当电网电压上升＋10％时，变压器B1的输出功率最大。

这时稳压电源输出的最大电流（I O）MAX为800mA。

此时变压器次级电压（U B1）OMAX为：（U B1）OMAX＝（U B1）O×1.1（U B1）OMAX＝15.74V×1.1＝17.31V变压器B1的设计功率为(考滤过载20%)：P B1＝（U B1）OMAX×1.2（I O）MAXP B1＝17.31V×1.2×800mA＝17.31VA为保证变压器留有一定的功率余量，确定变压器B1的额定输出电压为18V，额定功率为18～20VA。

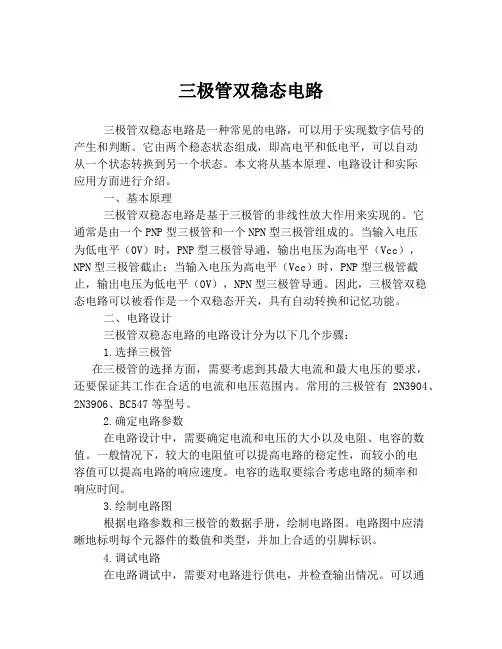

三极管双稳态电路三极管双稳态电路是一种常见的电路，可以用于实现数字信号的产生和判断。

它由两个稳态状态组成，即高电平和低电平，可以自动从一个状态转换到另一个状态。

本文将从基本原理、电路设计和实际应用方面进行介绍。

一、基本原理三极管双稳态电路是基于三极管的非线性放大作用来实现的。

它通常是由一个PNP型三极管和一个NPN型三极管组成的。

当输入电压为低电平（0V）时，PNP型三极管导通，输出电压为高电平（Vcc），NPN型三极管截止；当输入电压为高电平（Vcc）时，PNP型三极管截止，输出电压为低电平（0V），NPN型三极管导通。

因此，三极管双稳态电路可以被看作是一个双稳态开关，具有自动转换和记忆功能。

二、电路设计三极管双稳态电路的电路设计分为以下几个步骤：1.选择三极管在三极管的选择方面，需要考虑到其最大电流和最大电压的要求，还要保证其工作在合适的电流和电压范围内。

常用的三极管有2N3904、2N3906、BC547等型号。

2.确定电路参数在电路设计中，需要确定电流和电压的大小以及电阻、电容的数值。

一般情况下，较大的电阻值可以提高电路的稳定性，而较小的电容值可以提高电路的响应速度。

电容的选取要综合考虑电路的频率和响应时间。

3.绘制电路图根据电路参数和三极管的数据手册，绘制电路图。

电路图中应清晰地标明每个元器件的数值和类型，并加上合适的引脚标识。

4.调试电路在电路调试中，需要对电路进行供电，并检查输出情况。

可以通过修改电阻或电容的数值来改变电路的输出电平。

同时需要注意观察三极管的工作状态，以确保其正常工作。

三、实际应用三极管双稳态电路的应用非常广泛，例如在数字电路中实现计数器、触发器等功能，也可以用于信号判断和控制。

在实际应用中，需要综合考虑电路稳定性、响应速度、功耗等因素，并加以设计和优化，以满足不同的需求。

总之，三极管双稳态电路是一种常用的电路，其基本原理和电路设计相对简单，但可以实现许多复杂的功能。

双稳态电路工作原理双稳态电路是一种常见的电子电路，其主要功能是在两个稳态之间切换。

它能够在任何一个稳态时保持稳定，只有接受到一个刺激才会从一个稳态切换到另一个稳态。

双稳态电路通常由两个互补的放大器（比如P型和N型MOSFET电路）组成，这两个放大器又分别连接到两个稳态。

此时，一个输入信号可以直接触发双稳态电路从一个稳态切换到另一个稳态。

举例来说，当电路处于高电位稳态时，只有当输入信号的电压大于某个阈值电压时，电路才会切换到低电位稳态。

反之亦然，当电路处于低电位稳态时，只有当输入信号的电压小于某个阈值电压时，电路才会切换到高电位稳态。

这种性质使得双稳态电路可以被应用于许多电路应用中，如时钟换通路、触发器、开关等。

具体来说，当一个输入信号施加在双稳态电路的输入端口时，其中一部分信号被馈回到电路的输出端口，形成一个反馈回路。

这个反馈回路可以引起电路从一个稳态（如高电位稳态）到另一个稳态（如低电位稳态）的切换。

当电路工作在其中一个稳态时，某些基本的物理现象会导致电荷聚集在某些区域，即形成一个电荷袋。

在这个电荷袋里，电路的输入电压与输出电压之间是负反馈的，使得任何微小的干扰都被消除。

当输入信号增加到某个特定点时，电路稳态将突然发生变化，这是因为电荷袋突然改变形状，并由此形成了一个新的平衡状态。

在这个平衡状态下，电路的输入电压与输出电压之间也是负反馈的，这使得电路保持稳定。

这种现象称为反转和维持的条件。

总之，双稳态电路的工作原理可以总结为以下几个步骤：（1）电路处于某个稳态状态，此时输入信号的幅度不足以使电路跳变到另一个稳态状态。

（2）随着输入信号幅度的增加（或减小），电路的电荷袋发生了变化，电路向另一个稳态状态跳变。

（4）电路稳定在第二个稳态状态，除非再次受到来自输入端口的幅度足够大的信号。

总之，双稳态电路是一种非常有用的电路，可以在稳定状态下保持稳定，而且具有切换到另一个稳定状态的能力。

这种电路在很多应用中具有很大的价值，如时钟换通路、触发器、开关等领域。

双稳态电路的电路组成1. 引言嘿，大家好！今天咱们来聊聊双稳态电路，听起来有点高深，但其实没那么复杂。

你可以把它想象成一个在两个状态之间切换的小小开关，就像你晚上在家里开灯和关灯的动作。

双稳态电路在电子学中可是个超级明星，很多地方都用得到，甚至可能就在你身边的设备里。

行了，咱们废话不多说，直接进入正题吧！2. 双稳态电路的基本概念2.1 什么是双稳态电路？简单来说，双稳态电路是一种能够保持两个稳定状态的电路。

想象一下，一扇门可以打开也可以关上，但一旦你推了它，它就会停在那个位置，直到你再次推它。

比如说，有一种电路可以在“开”的状态和“关”的状态之间切换，而无论外界环境怎样变化，它总能保持在这两种状态中的一个。

真是太神奇了吧？2.2 双稳态电路的应用那么，这种电路到底能用在哪里呢？首先，最常见的地方就是在各种开关设备上，比如说你家里的遥控器、电脑的电源开关等等。

再比如，玩具里那些吱吱作响的电子元件，也离不开双稳态电路的身影。

还有，汽车的信号灯、洗衣机的程序选择器，都是这个电路在默默地工作呢。

说到这儿，我都有点感慨了，真是科技改变生活啊！3. 双稳态电路的电路组成3.1 电路的基本构成接下来，我们就得聊聊双稳态电路的组成部分了。

一般来说，它主要由两个基本的元素组成：触发器和电源。

触发器就像是一个好奇宝宝，它负责在接收到信号后，把电路切换到不同的状态。

而电源嘛，就是电路的小能量来源，给触发器提供了它所需的“动力”。

没有电源，触发器也就成了“无米之炊”的角色，干着急也没用！3.2 具体组件在具体的组件方面，双稳态电路常用的触发器有两种，分别是RS触发器和JK触发器。

RS触发器就像一个有点儿小脾气的孩子，能在收到“设定”和“复位”的信号后，选择要保持哪个状态。

JK触发器则有点复杂，功能更强大，不仅可以保持状态，还能实现一些额外的逻辑功能。

就像是一个全能的“万事通”，无论遇到什么问题，都能想办法解决。

另外，电阻和电容也是不可或缺的。

分立器件稳压电路是一种常用的电子电路，主要用于提供稳定的电压输出。

这种电路通常由一个或多个稳压管、电阻器和电容组成，用于将输入电压调节到一个稳定的电压值。

稳压管是一种具有稳压特性的二极管，当输入电压超过其稳定电压时，稳压管会将其拉到稳定电压值，从而起到稳压的作用。

电阻器和电容则用于调整电压和稳定电流。

在分立器件稳压电路中，输入电压首先通过一个电阻器，将一部分电压分流到稳压管中。

稳压管将这个电压与电容进行比较，并输出一个稳定的电压。

如果输入电压发生变化，稳压管将自动调整其输出电压，以确保输出电压保持稳定。

这种电路的优点在于其简单性和可靠性。

由于电路中的元件数量较少，因此调试和维护相对简单。

此外，分立器件稳压电路的输出电压精度较高，可以满足许多电子设备的电源需求。

然而，分立器件稳压电路也存在一些缺点。

首先，由于电路中的元件数量有限，因此其调节范围可能有限制。

这意味着如果输入电压过高或过低，稳压电路可能无法提供稳定的输出电压。

其次，由于电路中的元件之间存在电感和电容，因此可能会导致一定的电磁干扰。

最后，由于电路中的元件是独立的，因此如果某个元件出现故障，整个电路可能会失效。

在实际应用中，分立器件稳压电路通常被用于为小型电子设备提供电源，如遥控器、手环等。

这些设备通常需要一个稳定的电源来保证其正常工作，而稳压电路则可以提供这种稳定的电源。

此外，分立器件稳压电路还可以与其他电路配合使用，如滤波器、放大器等，以实现更复杂的电子功能。

总之，分立器件稳压电路是一种简单、可靠的电子电路，适用于为小型电子设备提供稳定的电源。

然而，其调节范围和可靠性取决于元件的质量和数量。

在实际应用中，需要根据具体需求选择合适的稳压电路，并进行适当的调试和维护。

双稳态开关工作原理双稳态开关是一种电路，可以在两种稳定状态之间进行切换。

这种开关广泛应用于数字电路、计算机储存器等领域。

本文将详细介绍双稳态开关的原理、工作方式和特点。

双稳态开关是由两个晶体管（NPN和PNP）和两个电容器组成的电路。

晶体管是一种半导体器件，可以放大信号、开关电路等。

电容器是一种被用来储存电能的器件，可以使电路保持电荷状态。

在双稳态开关中，当输入电压为高电平时，PNP晶体管导通，NPN晶体管截止。

此时，电容器C1会充电，电容器C2会放电，使得输出端的电压为低电平。

反之，当输入电压为低电平时，NPN晶体管导通，PNP晶体管截止，电容器C1会放电，电容器C2会充电，从而使输出端的电压为高电平。

当输入信号的电平发生改变时，输出端的电平也随之发生改变，实现了在两个稳定状态之间的切换。

1. 输入端的电压必须高于晶体管基极电压，才能使对应的晶体管导通。

2. 截止态的晶体管所连接的电容器必须是放电状态，而导通态的晶体管所连接的电容器则必须是充电状态。

3. 当输入信号电平发生改变时，必须使得导通态和截止态的晶体管交替切换，才能实现双稳态开关的工作。

在实际应用中，双稳态开关常用于数字电路中的储存器、计数器等。

在SR锁存器中，通过两个双稳态开关组成的反馈回路可以实现数据的储存和传输。

三、双稳态开关的特点1. 双稳态开关的输出端只能在两个稳定状态之间切换，不能产生连续变化的信号。

2. 双稳态开关具有储存能力，可以将输入信号的状态储存下来，直到下一次的输入改变为止。

3. 双稳态开关的输入端必须具有足够高的电压，以使得晶体管能够正常工作。

4. 双稳态开关的响应速度较慢，需要一定的时间才能完成状态的切换。

除了储存器和计数器之外，双稳态开关还可以用于电路的闪存存储器、脉冲发生器、电压控制振荡器等等。

闪存存储器是一种非易失性存储器，可以在断电时保留数据，这种存储器经常被用于数字相机和移动电话等设备中，能够提供快速的启动速度和较长的电池寿命。

课题三单、双稳态电路一、目的1.掌握分立元件单、双稳态电路的组成和工作原理2.掌握单、双稳态电路在面包板上设计安装，元件布局均匀，跳线合理。

无重叠、歪斜现象。

3.学会电路的测试和电路的调整，进一步掌握电路的结构和工作原理。

二、器材准备1.元件清单二极管1N4007 4只三极管9013 4只电阻470Ω4只47K 4只电解电容220UF 1只47UF 1只发光二极管红色4只按键开关3只2. 工具；万用表一块，尖嘴钳一把，镊子一把。

三、步骤1.绘制多谐振荡器电路的原理图2.绘制面包板的模型图3.在面包板的模型图上设计多谐振荡器电路4.按照模型图上设计的电路在面包板上先安装跳线、后安装元器件5.确定无误后再通电调试四、原理图单稳态电路双稳态电路五、面包板电路元件接线图单稳态双稳态六、习题1.发光管LD1亮时VT1的Ub＿＿＿＿＿＿＿＿＿＿、Uc＿＿＿＿＿＿＿＿＿＿。

2.发光管LD2亮时VT2的Ub＿＿＿＿＿＿＿＿＿＿、Uc＿＿＿＿＿＿＿＿＿＿。

3.发光管LD3亮时VT3的Ub＿＿＿＿＿＿＿＿＿＿、Uc＿＿＿＿＿＿＿＿＿＿。

4.发光管LD4亮时VT4的Ub＿＿＿＿＿＿＿＿＿＿、Uc＿＿＿＿＿＿＿＿＿＿。

5.S1接通时，LD2点亮，延时一段时间后LD1亮，LD2熄灭为什么？＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

6.双稳态为什么能够稳态地工作？＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

双稳态振荡器电路工作原理
一、阈值判定
双稳态振荡器电路中包含两个稳定状态，通常由两个阈值电压来判定。

这两个阈值电压通常由运放器的正负输入端电位决定。

当输入信号的电压超过正阈值时，电路将从一个稳定状态翻转到另一个稳定状态，反之亦然。

二、正反馈机制
双稳态振荡器电路中的正反馈机制是实现状态翻转的关键。

正反馈使得电路中的信号幅度不断放大，当放大到超过阈值电压时，电路发生翻转。

正反馈可以是电流反馈或电压反馈，具体实现方式取决于电路的拓扑结构。

三、动态平衡维持
双稳态振荡器电路在两个稳定状态之间切换时，必须维持动态平衡。

这意味着在每个状态中，电路的能量损失必须与能量增益相平衡，以保持持续振荡。

为了维持动态平衡，电路参数必须精确匹配，以确保在每个状态中都能实现有效的能量补充和释放。

综上所述，双稳态振荡器电路的工作原理主要依赖于阈值判定、正反馈机制和动态平衡维持。

通过这些机制的协同作用，双稳态振荡器电路能够实现从一个稳定状态到另一个稳定状态的快速切换，产生矩形波或脉冲信号等输出。

【E电路】单稳态电路与双稳态电路单稳态电路就是只有一种稳定输出状态的电路，如不自锁的按钮开关控制灯泡就是一个最典型、最简单的单稳态电路：不按按钮时，按钮处于抬起位，其常开触点断开，灯泡熄灭。

只有用手按下按钮时，按钮的常开触点闭合，灯泡亮。

当手离开按钮，按钮立刻抬起其常开触点恢复断开，灯泡灭。

该电路在不触动按钮时总保持熄灭的一种状态，故可称之为单稳态电路。

双稳态电路就是有二种稳定输出状态的电路，如自锁式按钮开关控制灯泡就是一个最典型、最简单的双稳态电路：当不按按钮时，自锁按钮将始终保持它现有状态不变(如处于按下位，灯泡亮，如处于抬起位，灯泡灭)，当用手按一下按钮，按钮将改变它的现有状态：由抬起位变压下或由压下位变抬起，使灯泡由灭变亮，或由亮变为熄灭。

即该电路有二个稳态输出：亮或熄灭。

故称之为双稳态电路。

下面画出2个用集成块组成的单稳态与双稳态电路供分析参考：电路原理分析：上了解D触发器动作原理，就不难分析上面二1、(1)、如通电瞬间，其输出状态为Q=1、Q\=0，由于C的原电压=0，而Q\=0，使R、C支路电压=0，C将保持0V不变，即S端电压=0，R端接地，在无外信号触发clk端时，电路将总保持这种输出状态。

(2)、如通电瞬间，其输出Q=0、Q\=1，Q\输出的高电压将通过电阻R向C充电，使C的电压由0上升，当C的电压上升到使S端置位使能的电位时，将使输出端Q置1。

即Q=1、Q\=0，Q\=0将使R、C支路短路，则使C的电压通过电阻R进行放电，使C的电压由高电压下降，直至到0。

这个放电过程，使S端电压由1↓0。

这时其S与R端皆为0，不起置位或复位作用，在无外触发信号，电路将总保持这种输出状态(Q=1、Q\=0)不变。

这就是单稳态电。

NE555为8脚时基集成电路，各脚主要功能（集成块图在下面）1地 GND 2触发3输出4复位5控制电压6门限(阈值）7放电8电源电压Vcc应用十分广泛，可装如下几种电路：1。

单稳类电路作用：定延时，消抖动，分（倍）频，脉冲输出，速率检测等。

2。

双稳类电路作用：比较器，锁存器，反相器，方波输出及整形等。

3。

无稳类电路作用：方波输出，电源变换，音响报警，玩具，电控测量，定时等。

我们知道，555电路在应用和工作方式上一般可归纳为3类。

每类工作方式又有很多个不同的电路。

在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。

这样一来，电路变的更加复杂。

为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍这3类电路。

单稳类电路单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”，都是从2端输入。

1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

第3种（图3）是压控振荡器。

单稳型压控振荡器电路有很多，都比较复杂。

为简单起见，我们只把它分为2个不同单元。

不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。
