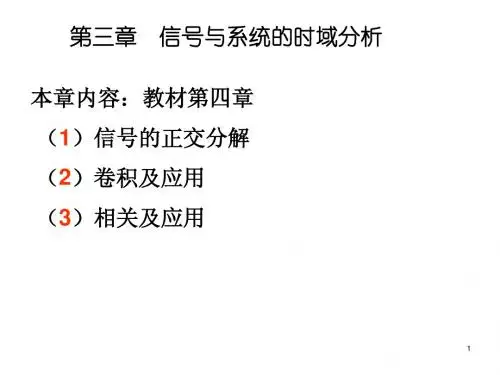

《信号与系统》_系统的时域分析

信号与系统重点概念公式总结一、信号的基本概念：1.离散信号：在离散时间点上取值的信号，用x[n]表示。

2.连续信号：在连续时间上取值的信号，用x(t)表示。

3.周期信号：在一定时间内重复出现的信号。

4.能量信号：能量信号的能量有限，用E表示。

5.功率信号：功率信号的能量无限，用P表示。

二、时域分析：1. 时域表示：x(t) = X(t)eiωt，其中X(t)是振幅函数，ω是角频率。

2.常用信号的时域表示：- 矩形脉冲信号：rect(t/T)- 三角函数信号：acos(ωt + φ)-单位跳跃信号：u(t)-单位斜坡信号：r(t)3.信号的分解与合成：线性时不变系统能够将一个信号分解为若干个基础信号的线性组合。

4.性质：-时域平移性：如果x(t)的拉普拉斯变换是X(s)，那么x(t-t0)的拉普拉斯变换是e^(-t0s)X(s)。

-线性性：设输入信号的拉普拉斯变换为X(s)，系统的拉普拉斯变换表达式为H(s)，那么输出为Y(s)=X(s)H(s)。

-倍乘性：设输入信号拉普拉斯变换为X(s)，输出信号的拉普拉斯变换为Y(s)，那么输出信号的拉普拉斯变换为cX(s)，即输出信号的幅度放大为c倍。

-时间反转性：x(-t)的拉普拉斯变换是X(-s)。

-时间抽取性：设输入信号的拉普拉斯变换为X(s)，那么调整时间尺度为t/T的信号的拉普拉斯变换为X(s/T)。

三、频域分析：1.傅里叶级数：将周期信号表示为一系列谐波的和。

2.离散傅里叶变换（DFT）：将离散信号从时域变换到频域的过程。

3.傅里叶变换：将连续信号从时域变换到频域的过程。

4.频域表示：- 矩形函数：sinc(ωt) = sin(πωt)/(πωt)- 高斯函数：ft(x) = e^(-πx^2)5.频域滤波：系统的传输函数是H(ω)，那么输出信号的频率表示为Y(ω)=X(ω)H(ω)。

四、信号与系统的系统分析：1.系统稳定性：-意义：系统稳定指的是当输入有界时，输出有界。

信号与系统实验报告一、信号的时域基本运算1．连续时间信号的时域基本运算两实验之一实验分析：输出信号值就等于两输入信号相加（乘）。

由于b=2，故平移量为2时，实际是右移1，符合平移性质。

两实验之二心得体会：时域中的基本运算具有连续性，当输入信号为连续时，输出信号也为连续。

平移，伸缩变化都会导致输出结果相对应的平移伸缩。

2.离散时间信号的时域基本运算两实验之一实验分析：输出信号的值是对应输入信号在每个n值所对应的运算值，当进行拉伸变化后，n值数量不会变，但范围会拉伸所输入的拉伸系数。

两实验之二心得体会：离散时间信号可以看做对连续时间信号的采样，而得到的输出信号值，也可以看成是连续信号所得之后的采样值。

二、连续信号卷积与系统的时域分析1.连续信号卷积积分两实验之一实验分析：当两相互卷积函数为冲激函数时，所卷积得到的也是一个冲激函数，且该函数的冲激t值为函数x，函数y冲激t值之和。

两实验之二心得体会：连续卷积函数每个t值所对应的卷积和可以看成其中一个在k值取得的函数与另外一个函数相乘得到的一个分量函数，并一直移动k值直至最后，最后累和出来的最终函数便是所得到的卷积函数。

3.RC电路时域积分两实验之一实验分析：全响应结果正好等于零状态响应与零输入响应之和。

两实验之二心得体会：具体学习了零状态，零输入，全响应过程的状态及变化，与之前所学的电路知识联系在一起了。

三、离散信号卷积与系统的时域分析1.离散信号卷积求和两实验之一实验分析：输出结果的n值是输入结果的k号与另一个n-k的累和两实验之二心得体会：直观地观察到卷积和的产生，可以看成连续卷积的采样形式，从这个方面去想，更能深入地理解卷积以及采样的知识。

2.离散差分方程求解两实验之一实验分析：其零状态响应序列为0 0 4 5 7.5，零输入响应序列为2 4 5 5.5 5.75，全状态响应序列为2 4 9 10.5 13.25，即全状态=零输入+零状态。

两实验之二心得体会：求差分方程时，可以根据全状态响应是由零输入输入以及零状态相加所得，分开来求，同时也加深了自己对差分方程的求解问题的理解。

实验一信号与系统的时域分析一、实验目的1、熟悉与掌握常用的用于信号与系统时域仿真分析的MA TLAB函数;2、掌握连续时间与离散时间信号的MA TLAB产生,掌握用周期延拓的方法将一个非周期信号进行周期信号延拓形成一个周期信号的MA TLAB编程;3、牢固掌握系统的单位冲激响应的概念,掌握LTI系统的卷积表达式及其物理意义,掌握卷积的计算方法、卷积的基本性质;4、掌握利用MA TLAB计算卷积的编程方法,并利用所编写的MA TLAB程序验证卷积的常用基本性质;掌握MA TLAB描述LTI系统的常用方法及有关函数,并学会利用MATLAB求解LTI系统响应,绘制相应曲线。

基本要求:掌握用MA TLAB描述连续时间信号与离散时间信号的方法,能够编写MATLAB程序,实现各种信号的时域变换与运算,并且以图形的方式再现各种信号的波形。

掌握线性时不变连续系统的时域数学模型用MA TLAB描述的方法,掌握卷积运算、线性常系数微分方程的求解编程。

二、实验原理信号(Signal)一般都就是随某一个或某几个独立变量的变化而变化的,例如,温度、压力、声音,还有股票市场的日收盘指数等,这些信号都就是随时间的变化而变化的,还有一些信号,例如在研究地球结构时,地下某处的密度就就是随着海拔高度的变化而变化的。

一幅图片中的每一个象素点的位置取决于两个坐标轴,即横轴与纵轴,因此,图像信号具有两个或两个以上的独立变量。

在《信号与系统》课程中,我们只关注这种只有一个独立变量(Independent variable)的信号,并且把这个独立变量统称为时间变量(Time variable),不管这个独立变量就是否就是时间变量。

在自然界中,大多数信号的时间变量都就是连续变化的,因此这种信号被称为连续时间信号(Continuous-Time Signals)或模拟信号(Analog Signals),例如前面提到的温度、压力与声音信号就就是连续时间信号的例子。

信号与系统的时域分析信号与系统是电子信息类专业中的重要基础课程，它涉及到信号的产生、传输和处理以及系统的特性和行为。

在学习信号与系统的过程中，时域分析是其中一个必不可少的内容，它可以帮助我们理解信号与系统的性质和特点。

本文将围绕信号与系统的时域分析展开，介绍其基本概念、常用方法和应用。

一、时域分析的基本概念时域分析是指通过对信号在时间上的特性进行观察和分析，从而获取有关信号的信息。

在时域分析中，我们通常关注信号的幅度、频率、周期性以及与时间的变化关系等方面。

1.1 信号的时域表示信号可以用函数来表示，通常使用时间作为自变量，信号的值作为因变量。

在时域分析中，我们将信号表示为一个函数s(t)，其中t表示时间，s(t)表示信号在不同时间点的幅度。

1.2 时域分析的基本操作时域分析的基本操作主要包括时域加减、时域乘除以及时域平移等。

时域加减是指将两个信号的对应时间点的幅度相加或相减；时域乘除是指将两个信号的对应时间点的幅度相乘或相除；时域平移是指将信号在时间轴上进行移动。

二、时域分析的常用方法时域分析的常用方法主要包括信号的能量和功率分析、信号的平均值和方均根分析、信号的自相关和互相关分析等。

2.1 信号的能量和功率分析信号的能量表示信号在时间上的总体大小，通常使用E表示。

信号的功率表示信号在时间上的变化情况，通常使用P表示。

能量和功率是信号的两个重要特征，通过对信号进行能量和功率分析，我们可以了解信号的强度和稳定性。

2.2 信号的平均值和方均根分析信号的平均值表示信号在一段时间内的平均大小，通常使用μ表示。

信号的方均根表示信号在一段时间内的均方根值，通常使用RMS表示。

通过对信号进行平均值和方均根分析，我们可以获得信号的直流成分和有效值。

2.3 信号的自相关和互相关分析信号的自相关分析是指将信号与自身进行相关计算，可以用来判断信号的周期性和重复性。

信号的互相关分析是指将两个不同的信号进行相关计算，可以用来判断信号的相关程度和相似性。

信号与系统(连续系统的时域分析)实验报告1本次实验内容是关于连续信号和系统的时域分析，我将按照实验操作流程、实验结果、实验分析和实验总结四个方面进行本次实验报告。

实验操作流程：1、根据实验指导书，找到实验需要使用的硬件设备和软件平台。

3、进行连续信号的产生和输入，根据实验指导书中的要求，选择不同的信号类型，改变其频率、振幅、相位等参数。

5、通过实验软件平台对产生的信号和系统进行采样和采集，并进行大量的数据处理和分析。

6、根据实验结论和实验指导书中的要求，编写实验报告。

实验结果：在本次实验中，我成功产生了三种不同类型的连续信号，分别是正弦信号、方波信号和三角波信号，同时我也成功搭建了两种不同类型的连续系统，分别是低通滤波器和高通滤波器，随着不同的输入信号对系统的测试，产生了一系列不同的实验结果。

主要的实验结果如下：首先是正弦信号的生成和输入，通过改变其频率和幅值，观察到了信号的变化过程及其在系统中被处理的效果，在低通滤波器中，信号的频率被截止，经过系统后的信号相比于输入信号更加平滑；在高通滤波器中，信号的低频部分被丢弃，经过系统后的信号比输入信号更加尖锐。

其次是方波信号的生成和输入，由于方波信号富含基频及其谐波，我们可以在低通滤波器中观察到对基频和谐波的处理效果，在低通滤波器中，我们可以观察到基频及其谐波被通过，而高于截止频率的谐波则被丢掉；在高通滤波器中，方波信号的低频部分被丢掉，越高的谐波被通过，产生重音类的声音。

最后是三角波信号的生成和输入，我们发现三角波信号的频率变化相对于方波信号更加平缓，变化更加连续，因此在经过低通滤波器进行处理的时候，我们可以观察到频率更加平滑，而高通滤波器将产生一个类似于单谐波的效果，快速上升和下降的部分被丢掉，产生一个非常平滑的信号。

实验分析：通过本次实验，我们了解了连续信号和系统的时域分析方法，对不同类型的信号和系统有了更深入的了解，同时也提升了我们对实验平台的掌握能力和实际操作的经验。
