裤子原型前片制版步骤讲解

裤子原型前片制版步骤讲解：1 过点A画直线①（脚口线）直线②（裤长线），①长度为横档乘以1.1，②长度为内长+前浪+52 在线②上取点B（横裆点），BA=内长+1（1为补偿量，俗称背份）3 过点B画直线③（横裆线），长度同①4 在线②上取点C（膝围点）,CA=CB,5 过点C画直线④（膝围线），长度同①6 线②上取点D（臀围点）,DB=前浪乘以0.37 水平取点E,ED=0.58 线③上取点F，FB=19 水平取点G（臀宽点）,GE=H/4-1，过G点画竖直线⑤，线⑤与线③相交于点J10 过点G画线⑥（前中线），角度为8度，长度为前浪，线⑥反向延长与线③相交点I11 取点H,HJ=H*0.0412 过点I画角分线IK=H*0.1613 过点H,K,G画曲线（小裆弯），形态如图14 以点H为始点向上取前浪点L,曲线LH=前浪（点G,L为直线相连）15 取点V,VH=VF16 取点W，WV=0.5，过点W画竖直线（裤中线），与线④，①交于P,O17 在线①上取点M（裤口点）,MO=裤口/2-0.518 在线④上取点N（膝围点）,NP=膝围/2-0.519 过点H,N,M画內裆线，形态如图，点N,M为直线相连，点N处要保证圆顺20 点L水平量取W/4+3.5(褶量）,再向上0.5取点Q21 过点Q,E,F,N,M画侧缝线，形态如图，点N,M为直线相连，点E,F,N处要保证圆顺22 画曲线LQ（腰围线），点L,Q处保证或接近直角23 裤中线与腰围线交于T24 在腰围线上取点R，RT=125 在腰围线上取点S，SR=3.5（褶量），画褶线如图26 如图红色线为前片裤原型结构线裤子原型后片制版步骤讲解：1 水平取点U,UG=H*0.152 过点U画竖直线⑦3 过点U画线⑧（后中线），角度16度，长度为前浪4 取点X，XF=橫裆+1.5（1.5是背份和补偿量）5 取点Y,YX=YH6 取点Z,ZY=2.57 过点Z画竖直线（裤中线），与线④，①交于a，b8 取点c（裤口点），cb=裤口/2+0.59 取点d（膝围点0，da=膝围/2+0.510 过点H,d，c画內裆线，形态如图，点d，c为直线相连11 以点c为始点在內裆线向上取点e，ce=前片內裆线HM12 过e点画水平线⑨（落裆线），线⑨与线⑧交于点f13 过f点画角分线fg=H*0.0214 过点e，g，U画曲线（大裆弯），形态如图15 以点e为始点向上取后浪点h,曲线eh=后浪（点U,h为直线相连）16 过点h水平画线hi，长度为W/4+2（2是省量）17 水平取点Uj=H/4+1.5（1.5中含背份）18 过点i，j，X，d，c画侧缝线，形态如图，点d，c为直线相连19 以点c为始点在侧缝线向上取点k，ck=前片侧缝线MQ20 画腰围线kh（形态如图），在点k，h处保证或接近是直角21 取腰围线中点n22 取点l，m，ln=mn=1（即lm=2省量）23 垂直腰围线画直线nr=824 r，l连线，r，m连线25 如图红色线为后片裤原型结构线教你如何用WORD文档(2012-06-27 192246)转载▼标签：杂谈1. 问：WORD 里边怎样设置每页不同的页眉？如何使不同的章节显示的页眉不同？答：分节，每节可以设置不同的页眉。

怎样推板？一起来学习服装原型推板技巧原型规格系列设置二、原型前片、后片和袖片的推板说明1、原型前片推板说明(1).肩颈点垂直向上0.7cm，再平行向门襟方向移0.4cm定一点，然后以此点为基点画肩斜线的平行线，以此类推画其他版型。

如上图的注解A。

由于前中线外推了0.6cm，而各板的肩端点又在同一垂直线上，如注解部位C，所以肩颈点外推0.4cm才能使得推出板的领口宽大出0.2cm，即前片领口宽的档差为0.2cm。

(2).推衣长时袖窿深线不变，肩颈点垂直上推0.7cm，下边线下推1.3cm，参阅部位注解F和部位注解G。

0.7cm+1.3cm=衣长档差2cm。

这种以袖窿深不动，如此上下推板的数据分配比例是一般款式所采用的，但是根据款式的具体要求比例是可以调整的，例如，肩颈点上推1.2cm时，下边线就要平行下推0.8cm，保证衣长档差不变。

(3).前中线顶点垂直向上0.5cm再平行外移0.6cm确定一点，该点即是推出板的领窝点，如部位注解B，然后推领口弧线和前中线，如部位注解E。

领口深的档差实际成了0.2cm。

(4).侧缝线外推0.4cm（1cm-0.6cm=0.4cm）画平行线即可，如部位注解D。

(5).下边线下推1.3cm画平行线即可。

(6).特别注意的是要画顺领口和袖窿弧线，推画弧线的基本原则是：每组弧线的关系不是平行关系，而是造型关系，即各个板同一部位的弧线造型要最大程度地保持一致。

2.原型后片推板说明(1).后片在推板时要在前片已分配数值的基础上进行对应推板。

例如，前片肩颈点上推了0.7cm，下边线推了1.3cm，那么后片上下推板的比例也要按前片的比例来进行同等的比例数值分配。

(2).肩颈点垂直向上推0.7cm，再平行侧移0.2cm确定一点，然后以此点为基本点推画肩斜线（平行）。

(3).领口深保持为领宽的1/3即可推板。

(4).侧缝线外推1cm即可（与前片推出的量相加等于1/2胸围档差），参阅部位注解D。

图画纸的摆放：将图画纸平铺于裁床上，以左手边为裤子脚边，右边手边为裤子腰头。

（—）、工艺准备：1、图画纸的摆放：将图画纸平铺于裁床上，以左手边为裤子脚边，右边手边为裤子腰头。

2、划图姿势：站在裁床前方，稍弯腰，左手推尺，右手拿笔，划线时，应保持笔动尺不动，尺动笔不动。

（二）、前幅裤片纸样制作：1、工艺制作流程：①基础线（裤长线）→②下平线（脚口线）→③上平线（腰围线）→④ 横裆线→⑤臀围线→⑥中裆线（膝围线）→⑦臀围横线（前裆直线）→⑧小裆宽（前裆宽线）→⑨横裆线基点→⑩裤中线（挺缝线）→○11脚口宽（脚口大）→○12膝围大→○13侧缝线→○14前裆撇进点→○15侧缝撇进点→○16前腰围大→○17用弧线连接画顺前裆线→○18用弧线连接画顺下裆线→○19弧线连接画顺侧缝线→○20定前裥大→○21定后裥大→○22定侧缝袋位,见图二。

2、工艺要点：（1）、掌握正确的制图步骤，①~⑤步的辅助横线要划的与纸边相垂直。

（2）、在绘制裤子中线时，要先在横裆侧缝处先撤进0.6cm，再取中点作裤子中线。

（3）、脚口、中裆尺寸要以裤中线为准，左右对称。

（4）、绘制前浪弧线时，一定要做到弧线圆顺。

（三）、后幅裤片纸样制作：1、工艺制作流程：①基础线（裤长线）→②下平线（脚口线）→③上平线（腰围线）→④ 横裆线→⑤臀围线→⑥中裆线（膝围线）→⑦落裆线→⑧臀围横线（后裆直线）→⑨后裆斜线→⑩后腰翘高→○11后腰大→○12后裆宽线→○13横裆线基点裤中线（挺缝线）→○14脚口宽（脚口大）→○15膝围大→○16侧缝线→○17下裆斜线→○18 用弧线连接画顺后裆线→○19用弧线连接画顺下裆线→○20弧线连接画顺侧缝线→○21定后机头。

→○22定后袋位置，见图二。

2、工艺要点：（1）、一般绘制后幅都要以前幅为基础，把前幅重要部位横线延长过纸样另一边。

（2）、量取后幅大裆宽之后并且落裆0.5cm，固后内缝线弯度大过前幅，所以为保证前面长度相等，需落裆0.5cm。

详解男西裤的制版步骤和技巧服装微学院社群圈主:服装纸样师之家825成员进入圈子男西裤的变化应用实例（一）内斜变化实例（男西裤）规格：身高（号）=160cm裤长L=106cm臀围H=103cm腰围W=76cm脚口=23cm中裆=25cm前片制作步骤：1、作裤长线=规格裤长—腰宽4cm=102cm，确定上平线、侧缝线、裤长线。

2、确定直裆深=0.1号 0.1H-2cm=25.3cm作水平线。

3、确定臀围线，为直裆深至上平线的1/3。

4、作H/4=103/4=25.75cm为前片臀围大。

5、三个劈势各1cm，分别为前门襟劈势cm，侧缝劈势1cm，直裆劈势1cm。

6、确定前笼门大为（0.5/10）H-1cm=4.15cm。

7、前挺缝线、于笼门大至直裆劈势的1/2.8、确定中裆线，于脚口至臀围线的1/2处上3cm。

9、前脚口大=规格-2=23-2=21cm，前中裆大=规格-2=25-2=23cm。

10、画前斜插袋，斜度为3~4cm。

11、求前片褶量=H/4-2-W/4=4.75cm。

后片制图步骤：1、各水平线同前片，确定后侧缝线。

2、后臀围大为H/4=25.75cm。

3、后裆缝斜为15：y=15：3（y取值范围在0~4左右，选用方法：按款式收省打褶类15：2.5~4，不收省不打褶装松紧类15：0~2；按体型凸臀取大，平臀取小。

）4、确定后笼门大为H/0=103/10=10.3cm。

5、后挺缝线、于后侧缝线至后笼门大的1/2。

6、后脚口大=规格 2=23 2=25cm，后中裆大=规格 2=27cm。

7、后笼门增大△/2，低落0.7cm成为落裆，后笼门落裆是后篇下裆缝的斜度引起的落裆，为了减小落裆，必须减小后裆缝斜度，减小后裆缝斜度的方法是，前片脚口减小，后片脚口增大，灯笼裤、直筒裤、裙裤不要落裆。

8、后片腰口大为W/4 省量4cm=76/4 4=23cm。

9、定后插袋位和省位。

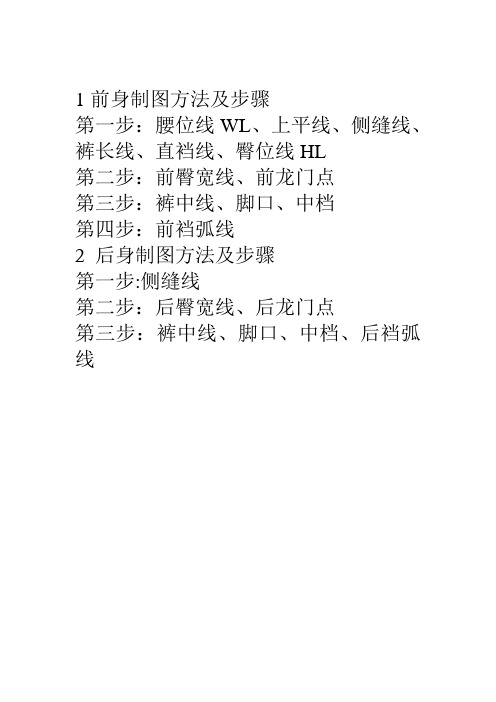

1前身制图方法及步骤
第一步：腰位线WL、上平线、侧缝线、裤长线、直裆线、臀位线HL
第二步：前臀宽线、前龙门点
第三步：裤中线、脚口、中档
第四步：前裆弧线
2 后身制图方法及步骤
第一步:侧缝线
第二步：后臀宽线、后龙门点
第三步：裤中线、脚口、中档、后裆弧线
一；后缝线斜度选择
收松紧的情况15:2
合体的情况15:3
二：前后裆宽的公式选择
长西裤、短西裤、萝卜裤、太子裤等上外下内的裤子0.05H 0.11H（男）
裙裤、裤裙、灯笼裤、三角裤、田径裤等0.07H 0.09H
三：腰省和褶的分布
1）腰省的分布
常见于后身
省量
每个省量男体控制在1.5~2为佳
女体控制在2~2.5为佳
省数
在有省的情况下，后半身内个数一般为1个或2个。

左右对称
省位。

一、款式特点及外形男西裤一般款式为锥形裤，腰口装腰头，有七只串带袢，前中开门里襟，钉纽或装拉链。

前裤片左右两只反褶裥，侧缝装斜袋；后裤片左右各收两只省，装两只嵌线开袋或有袋盖（见图2-1）。

图2-1二、制图规格三、制图步骤男西裤结构图见图2-2（一）前片○1侧缝基础线离开布边1.5cm作一直线与布边平行。

○2脚口线与布边垂直，预留贴边4cm。

○3裤长线○2~○3等于裤长104cm－腰头宽4cm＝100cm。

○4横裆线○3~○4定数为25cm，与○3平行。

○5臀围线○3~○5等于上裆长的2/3＝16.7cm，与○3平行。

○6中裆线○5~○2的1/2提高3cm，与○3平行。

○7前臀围大在臀围线上，由○1量起○1~○7为H/4－1＝24cm,作一直线与○1平行。

○8前腰围大在腰口线上，由○1量起，1cm为侧缝劈势，再量出前腰围大w/4－1＋5.5(裥量)＝23.5cm。

○9前裆宽在横裆线上，由○7量起○7~○9为H0.4/10＝4cm。

○10烫迹线在横档向上，由○1劈进0.7cm至○9的中点，作一直线与○1平行。

○11前脚口大按脚口规格21－2＝19cm，以烫迹线为中心两边平分。

○12下档缝线脚口端点与前裆宽的中点相连，与中裆线相交，再从交点与○9相连，中间凹进0.3cm画顺。

○13侧缝线在中裆线上，以烫迹线为中心两边对称，取中裆大两边相等，下端与脚口相连，上端与侧缝进0.7cm处连接，中间凹进0.3cm，再连接至腰口，用弧线画顺。

○14门襟线由○8~○7画弧线连到○9，用弧线画顺，画法见图。

○15褶裥前褶裥为反裥，褶裥量取3cm，由前褶裥至侧缝的中点处为后褶裥位置，后褶裥量取2.5cm，褶裥烫至臀围线上3cm左右。

○16侧缝直袋在侧缝线上，上端距腰口3cm，袋口大15cm。

图2-2（二）后片后裤片制图的长度以前裤片为基础，将腰口线、臀围线、横裆线、中裆线、脚口线延长。

○1侧缝基础线布边平行。

○2烫迹线○1~○2为H2/10－1＝19cm，与○1平行。

做一条牛仔裤·裤子纸样的结构制图女西裤主要制图公式单位：CM一、前裤片制图顺序开格顺序（图3-9）（1）下平线（基本线）：与布边垂直，以纬向作横线。

（2）上平线（裤长线）：按裤长-3+1 cm，由下平线量上，作横线。

（3）侧缝直线：由布边量进2CM作竖线，相交于下平线和上平线。

（4）横裆线（裆深线）：按1/5臀围+4.5CM取直裆高，由裤长线量下，作横线。

（5）臀围线：由横裆线量上7CM，作横线。

（6）中裆线：取臀围线与下平线距离的中点再提高2CM，作横线。

（7）前裆直线（臀围宽线）：按1/4臀围-1.5CM，在臀围线上，由侧缝直线量进，作竖线。

（8）小裆宽：按1/20臀围-1CM，在横裆线上，由前裆直线量出，作点。

（9）前烫迹线（裤中线）：在横档线上，先由侧缝直线量进0.5CM作横裆宽点，后再量至小裆宽点两等分，作竖线。

（10）脚口宽：按1/2脚口宽-2CM，在下平线上，以烫迹线为中点，两侧平分，定出前脚口宽，作点。

（11）中裆宽：在下平线的脚口宽点与小裆宽的1/2处作斜线，从而定出中裆的基本宽。

（12）前裆内撇线：定数0.5CM，以前裆直线与上平线偏进0.5CM，作斜线。

（13）前腰口宽：按1/4腰围+6CM，在上平线上，由内撇线量起。

外轮廊线（图3-10）（1）前腰口线：由上平线与前裆内撇线交点降低0.5CM至褶边画弧线，褶边至腰口划直。

（2）前裆弧线（小裆弧线）：臀围线至横裆线的1/3与小裆宽线的1/2作一条斜线，臀围线至横裆线的2/3与小裆宽作另一条斜线，由两条斜线顺势划出画线与前裆内撇线相连画顺。

（3）内侧缝弧线：由小裆宽到中裆宽到脚口宽弧线划顺。

（4）外侧缝弧线：由腰口线划出弧线通过臀围线至横裆宽点连顺，再由横裆宽点至中裆宽作直线，中间凹进0.3CM弧线连顺直至脚口，侧缝弧线一定要连接画顺。

内结构（图3-11）（1）裥褶位：前褶量4CM，以烫迹线为界，左右之比为2：1，褶尖至横裆止。

新手教程–裤子裁剪图原型画法教程[收起] 文章目录•第一步：先量尺寸•第二步：可以参考的尺寸•第三步：开始画图纸拖了好久的作业了，看着粉丝一天天的涨，真心觉得自己不做点啥实在对不起大家的热情。

所以此次就出了个裤子的教程。

要说新手的话，从裤子开始学起是最简单的。

那么，let's start!第一步：先量尺寸裤子的尺寸不用说，一般由臀围、腰围、上档长、裤长这四个值来确定。

而腰围就等于臀围尺寸，所以只要知道三个尺寸即可。

臀围：在臀部最大的位置水平围量1周所得到的尺寸。

上档长：坐姿时，从腰围线到椅面的距离。

裤长：自腰围线至裤装所需要的长度。

臀围=净臀围+16CM的放松量上档长=基本上档长+2CM（不含腰头）裤长=上档长+下档长第二步：可以参考的尺寸宝宝的尺寸怎么得呢？小编推荐有三种方式：第一种：希望上帝保佑宝宝是个乖宝宝，那么他可以很好的让你量尺寸，记得记下来。

第二种：可以拿宝宝的旧裤子来比划量尺寸，记得要是一片式的才行哦！一般来说要量宝宝目前穿的打底裤之类的才行，还是三个数值：臀围、上档长和裤长。

第三种：就是参考目前儿童标准尺寸，找到符合自己宝宝年龄段的尺寸即可。

第三步：开始画图纸尺寸什么的都量好后，那么就开始动手画图吧。

可以将三个尺寸写在图纸的上角哦，因为不少地方都是要用公式算，将数字写出来更清晰看得到。

先做一个长方形。

长方形宽为1/4的臀围，高为（裤长-2CM腰头宽）。

做横档线，按照上档的尺寸确定横档线。

做臀围线，臀围线位于腰围辅助线至横档线的下1/3处。

其实就是将上档长分成三等分，取靠近横档线的那1/3处。

做小档宽的方法就是如将横档线的一半记做AB线段，那么将AB 分成四等分。

延长BA至C，那么CA=1/4AB。

这样很好理解了吧！D 点的位置呢就是做DAC的对角线。

然后在此对角线上取3/5的CA长度就是E点了。

然后以弧线的形式连接DE和EC就可以了。

接下来呢，就要确定前裤口的尺寸。

自侧缝线向前中心位置取3/4前臀围尺寸作为前裤口尺寸，即3/4的AB长。

服装打版教程（十五）裤子制图技巧（二）牛仔裤及紧身裤原型起草该裤型所需尺寸（以M号为例）：腰围：70cm臀围：90cm腰长：21cm立档：27cm下档：68cm裤脚宽：19cm裤腰深：3.5cm（注意：在牛仔裤的腰线处有1cm的松量，裤腰顶端与腰线重合。

紧身裤原型都可以自腰线开始起草，分衩线处需要松量。

）1.前片（1）从0画水平线和垂直线。

（图一）（2）0-1长为立档减去裤腰深（牛仔裤），0-1为立档长（紧身裤），从1画水平线。

（图一）（2）0-2为腰长减去裤腰深（牛仔裤），0-2为腰长（紧身裤），从2画水平线。

（图一）（3）0-3为裤长（立档加下档），从3画水平线。

（图一）（4）1-4为1-3（下档）的一半减去5cm，从4画水平线。

（图一）（5）1-5为臀围的1/12加上1cm，从5向上画垂直竖线，与臀围线交于6，与腰线交于7。

（图一）（6）6-8长为臀围1/4。

（图一）图一（7）5-9长为臀围的1/16。

（图二）（8）7-10为1.5cm长，连接10和6，用曲线连接6和9，曲线经过一个点，这个点的位置由衣服号码决定：S-L号服装，从5斜线上去3.25cm长；（图二）XL号以上服装，从5斜线上去3.5cm长。

（9）10-11为腰围的1/4加1.25cm。

（图二）（10）3-12长为裤脚宽的一半减去0.5cm。

（图二）图二（11）4-13的长为3-12的距离加上0.5cm，通过11、8、13、12画侧缝，8-11画曲线向外凸0.25cm。

（图三）（12）3-14的长等于3-12的距离。

（图三）（13）4-15长为3-14的长加2cm。

（图三）（14）通过9、15、14画裤内侧缝，9-15段为曲线向里凹进0.5cm。

（图三）图三2.后片（1）5-16为1-5长的1/4，从16向上画垂直线至臀围线上的17和腰围线上的18。

（图四）（2）19为16-18的中心点。

（图四）（3）18-20为2cm，20-21为2cm。
