稳压器接线示意图

三端稳压器7805接线图分析
7805外形结构
电子产品中，常见的三端稳压集成电路有正电压输出的78
&TImes;&TImes; 系列和负电压输出的79&TImes;&TImes;系列。

顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。

它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。

用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。

该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。

因为三端固定集成稳压电路的使用方便，电子制作中经常采用。

7805引脚图及稳压电路图
7805是我们最常用到的稳压芯片了，他的使用方便，用很简单的电路即可以输入一个直流稳压电源，他的输出电压恰好为5v，刚好是51系列。

∙三端稳压器(LM7805,LM317)扩流电路图∙发布时间:2010-12-23 9:07:02 | 来源: 第一价值网| 查看: 1554次| 收藏| 打印
TAG：三端稳压器(LM7805 LM317)扩流电路图三段稳压器扩流电路图 LM7805 LM317
三端稳压器(LM7805,LM317)扩流电路图
当负载电流大于三端可调集成稳压器标称电流值时，可用扩流的办法来解决。

如图1所示的电路是用一只PNP大功率管来扩流，一只3AD53大功率管可将电流扩至6A，一只尚不够时，可用二只、多只大功率管并联，如用三只可扩至18A。

图2所示的电路，是用NPN型大功率管来扩流的实例。

这时一只3DD15可提供负载5A电流、LM317可提供1.5A电流，输出端约可提供6.5A电流。

这时，两只二极管起隔离作用，两只或多只大功率管并联也可将电流扩至更大。

当LM稳压器标称电流为0.1A，而负载电流又需很大时，这时扩流的办法是：可由LM317首先驱动一只功率较小的功率管，再由较小功率的大功率管驱动一只或数只更大功率的管子。

如图3所示的电路即由LM317首先驱动BGl—3DDl5，再由GBl驱动BG2、BG3——两只3DDl70管子，这时，稳压器可输出20A的电流。

串联型稳压电源的工作原理及电路图串联型稳压电源电原理图工作原理：图示串联型稳压电路，除了变压、整流、滤波外，稳压部分一般有四个环节：调整环节、基准电压、比较放大器和取样电路。

当电网电压或负载变动引起输出电压V0变化时，取样电路将输出电压V0的一部分馈送回比较放大器和基准电压进行比较，产生的误差电压经放大后去控制调整管的基极电流，自动地改变调整管集—射极间的电压，补偿V0的变化，从而维持输出电压基本不变。

串联稳压电路的安装、焊接与调试1、.元件的安装与焊接（1）元器件的检测：在安装前应对元件的好坏进行检查，防止已损坏的元件被安装。

要求：二极管：正向电阻、极性标志是否正确。

三极管：判断极性及类型，8050，9013为NPN 管，8550 为PNP管，HFE 大于50。

电解电容：是否漏电，极性是否正确。

电阻：阻值是否合格。

发光二极管：极性及好坏插头及软线：接线是否可靠。

变压器：绕组有无断、短路，电压是否正确。

（2）根据元器件封装画好装配图。

（3）按装配图正确安装各元器件，装配工艺见附录在印制板上安装元件时，一般应注意如下几点：(1) 元件引脚若有氧化膜，则应除去氧化膜，并进行搪锡处理。

(2) 安装时，要确保元件的极性正确，如二极管的正、负板、三极管的e、b、c 极，电解电容的正、负极。

(3) 元件外形的标注字（如型号、规格、数值）应放在看得见的一面。

(4) 同一种元件的高度应当尽量一致。

(5) 安装时，应先安装小元件（如电阻），然后安装中型元件，最后安装大型元件，这样便于安装操作。

(6) 在空间允许时，功率元件的引脚应尽量留得长一些，以便有利于散热。

在进行焊接操作时要注意安全，焊接时间，送锡方法，烙铁头处理，用松香的道理和方法，防止虚焊的措施等。

2.串联型稳压电路的调试(1)通电前的检查。

电路安装完毕后，应先对照电路图按顺序检查一遍，一般地：①检查每个元件的规格型号、数值、安装位置管脚接线是否正确。

着重检查电源线，变压器连线，是否正确可靠，②检查每个焊点是否有漏焊、假焊和搭锡现象，线头和焊锡等杂物是否残留在印制电路板上。

家用交流稳压器的原理与维修电路图工作原理大地牌ＴＪ３０型３ｋＷ交流稳压器的电气原理图见附图。

整机可分主回路和控制电路两部分，Ｖｉ和Ｖｏ分别是输入与输出电压表。

主回路是交流电源从输入端通往输出端的路径，包括空气开关Ｋ１、稳压与直通选择开关Ｋ２、调压变压器Ｔ、延时控制继电器Ｊ３和输入、输出接线端子等元器件。

控制电路的功能有开机延时送电、稳定输出电压、过压保护及指示、欠压保护及指示等。

１．取样电压与基准电压。

调压变压器Ｔ有两个二次绕组，其中一组９Ｖ经ＤＱ１桥式整流后，再经电阻Ｒ２和Ｒ３分压，取Ｒ３上的分压值作为交流稳压器输出电压高低的取样电压。

１６Ｖ的绕组电压经ＤＱ２桥式整流，三端稳压器ＬＭ７８１２稳压，输出稳定的ＤＣ１２Ｖ电压向控制电路供电。

发光管ＬＥＤ２点亮标志着ＤＣ１２Ｖ电源工作正常。

集成电路Ａ１是四运放ＨＡ１７３２４，在这里作四电压比较器使用。

ＤＣ１２Ｖ电压经电位器ＲＰ、电阻Ｒ４～Ｒ８分压，共取出四个分压值作为基准电压，分别送往四个电压比较器的相应输入端。

电阻Ｒ３上的取样电压也同时送往电压比较器的输入端。

取样电压和基准电压接入电压比较器输入端的规律是：检测交流稳压器输出电压是否高于额定值２２０Ｖ，其正输入端接取样电压，负输入端接基准电压，例如Ａ１．１和Ａ１．２；检测交流稳压器输出电压是否低于额定值２２０Ｖ，接法与上相反，例如Ａ１．３和Ａ１．４。

认识这种规律对读懂许多品牌交流稳压器的电路原理图都有参考意义，但这种接入规律的前提是：检测结果为“是”时，电压比较器的输出端为高电平，这恰好是相关功能电路所需要的。

２．电压偏高需要降压。

大地牌交流稳压器的输出稳压精度设定为±４％，当输出电压刚好等于２２０Ｖ时，调整电位器ＲＰ使电压比较器Ａ１．２的反相输入端{6}脚所接的基准电压与其同相输入端{5}脚连接的取样电压也刚好相等，这样输出电压若有升高（可能因为输入电压升高，或负载电流减小），取样电压也相应升高，电压比较器Ａ１．２的输出端{7}脚电位就必然为高，三极管Ｑ１导通，继电器Ｊ１吸合，电动机Ｍ得电转动，拖动调压变压器的碳刷滑动，直至交流稳压器的输出电压回落到２２０Ｖ为止。

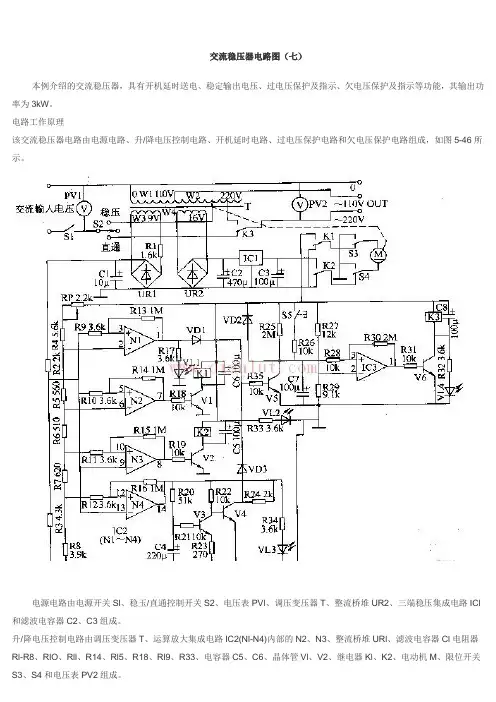

交流稳压器电路图（七）本例介绍的交流稳压器，具有开机延时送电、稳定输出电压、过电压保护及指示、欠电压保护及指示等功能，其输出功率为3kW。

电路工作原理该交流稳压器电路由电源电路、升/降电压控制电路、开机延时电路、过电压保护电路和欠电压保护电路组成，如图5-46所示。

电源电路由电源开关Sl、稳玉/直通控制开关S2、电压表PVl、调压变压器T、整流桥堆UR2、三端稳压集成电路ICl 和滤波电容器C2、C3组成。

升/降电压控制电路由调压变压器T、运算放大集成电路IC2(Nl-N4)内部的N2、N3、整流桥堆URl、滤波电容器Cl电阻器Rl-R8、RlO、Rll、R14、Rl5、R18、Rl9、R33、电容器C5、C6、晶体管Vl、V2、继电器Kl、K2、电动机M、限位开关S3、S4和电压表PV2组成。

开机延时电路由运算放大集成电路·IC3和电阻器昭5-R32、R35、晶体管V5、V6、继电器K3、电容器C7、C8二极管VD2、按钮S5组成。

过电压保护电路由IC2内部的Nl和电阻器Rg、R3、R17、二极管VDl、发光二极管VLl等组成。

欠电压保护电路由lC2内部的N4和电阻器Rl2、R16、R2O-R24、R34、电容器C4、晶体管V3、V4、二极管VD3发光二极管VL3组成。

接通电源开关Sl，将S2置于"稳压"或"直通"位置，交流输人电压经T变换降压后，在T的W3、W4绕组上分别产交流9V 和交流16V电压。

W3绕组上的交流9V电压经Rl限流降压、UR整流、Cl滤波及R2、R3分压后，作为Nl-N4的取压。

W4绕组上的交流16V电压经UR2整流、ICl稳压和C2、C3滤波后，为IC2、1C3和Kl-K3提供+l2V工作电源;同时+l2V 电压还经RP调节及R4-R8分压后，作为Nl-N4的基准电压。

当交流稳压器的输出电压为220V时，N2和N3因正相输入端电压与反相输入端电压相等，而输出为O，Vl和V2均截止，Kl和K2不吸合，电动机M不转动。

七、电路仿真

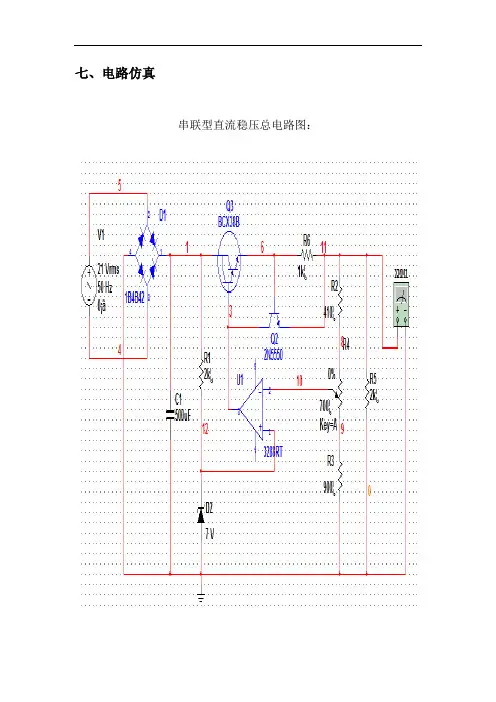

串联型直流稳压总电路图：
各部分仿真及结果：
1、电源变压器电路图：
电源变压器将交流电（220V/50Hz）电网电压u1变为合适的交流电压u2
电网电压：变压器副边电压：
电网电压输入波形：
降压后波形：
2、单项桥式整流电路图及其仿真结果
整流电路的任务就是把交流电转变为直流脉动的电压。

电路图如下：
输入波形：
输出波形：
3、电容滤波图及其仿真结果
滤波器滤去其交流分量，得到比较平直的直流电压。

电路图如下：
输出波形：
仿真结果：
测经变压器变压后的副边电压和基准电压
以及输出电压最大值与最小值电路图：
经变压器变压后的副边电压：基准电压：
输出电压最大值输出电压最小值
输入输出波形电路图：
输入波形：
输出波形：
八、实物仿真
电路的连接：
1、按电路图在面包板上连出实际电路，测出电源通过变压器的电压U1。

2、测出经过桥式整流电路后的输出电压U2。

3、测出有电容滤波电路的输出电压U3。

4、测基准电压U4。

总电路图
变压器副边电压：整流后电压：
滤波后电压：基准电压：。

稳压管稳压电路图及工作原理当电网电压波动或负载RL变化时，自动调节使直流输出电压稳定。

主要器件：稳压二极管，限流电阻电路分析：本例电路是最简单的稳压管稳压电路，由限流电阻R1和稳压管D1组成。

Ui是输入电压；Uo是输出电压，即稳压管两端的电压Vz（电路是并联）。

本例电路既可以作为基准电压源，也可以单独作为输出电压固定、负载电流较小的稳压电路中使用，实用性较强。

其稳压原理如下：当负载电阻不变，输入电压Ui增大（或者输入电压不变，负载电阻RL增加）时，输出电压Uo将上升，使稳压管D1的反向电压会略有增加，随之流过稳压管D1的电流增加，于是流过电阻R1的电流将增加，限流电阻R1上的压降将变大，使得Ui增量的大部分压降在R1上被消耗，从而使输出电压Uo基本维持不变。

反之，当负载电阻不变，输入电压Ui下降（或者输入电压不变，负载电阻RL减小）时，输出电压Uo将下降，使稳压管D1的反向电压也随之下降，流过稳压管D1的反向电流也略微下降，于是，流过电阻R1的电流将减少，限流电阻R1上的压降将变小，这样Uo的电压又会上升，这样稳定后，电压Uo还是基本维持不变。

总结：不管是变化量增加还是减少。

都会造成限流电阻R压降的变化，从而维持输出的稳定。

可见，除稳压管外，限流电阻R的选取也是这个电路的关键点。

下面是限流电阻R的选取计算方法：稳压管的选取原则：1、稳压管能够稳压的最大电流Izmax应大于负载电流最大值ILmax的1.5到3倍。

2、稳压电路的输入电压Ui》Uo，一般选取2到3倍的Uo。

输入电压不能太大，否则容易烧掉限流电阻和稳压管。

注意：本例电路虽然简单实用，但是也有它的缺点：输出电压Uo不可调；稳压管的Iz电流动态范围很小，限制了它的使用范围。

常在一些数字电路中，用做基准电压源。

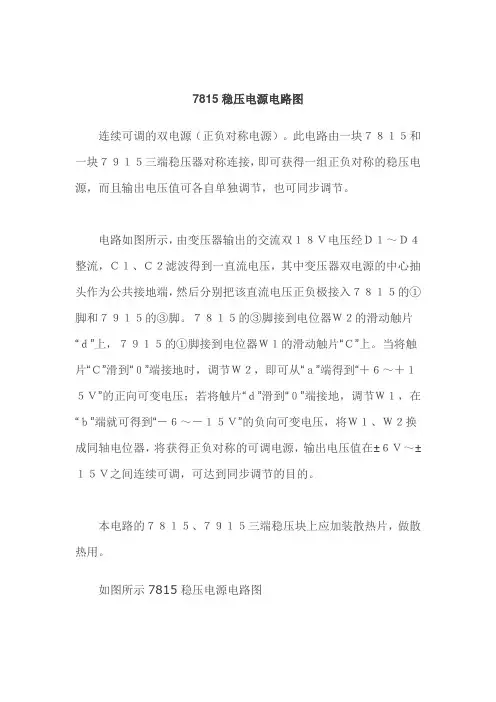

7815稳压电源电路图连续可调的双电源（正负对称电源）。

此电路由一块７８１５和一块７９１５三端稳压器对称连接，即可获得一组正负对称的稳压电源，而且输出电压值可各自单独调节，也可同步调节。

电路如图所示，由变压器输出的交流双１８Ｖ电压经Ｄ１～Ｄ４整流，Ｃ１、Ｃ２滤波得到一直流电压，其中变压器双电源的中心抽头作为公共接地端，然后分别把该直流电压正负极接入７８１５的①脚和７９１５的③脚。

７８１５的③脚接到电位器Ｗ２的滑动触片“ｄ”上，７９１５的①脚接到电位器Ｗ１的滑动触片“Ｃ”上。

当将触片“Ｃ”滑到“０”端接地时，调节Ｗ２，即可从“ａ”端得到“＋６～＋１５Ｖ”的正向可变电压；若将触片“ｄ”滑到“０”端接地，调节Ｗ１，在“ｂ”端就可得到“－６～－１５Ｖ”的负向可变电压，将Ｗ１、Ｗ２换成同轴电位器，将获得正负对称的可调电源，输出电压值在±６Ｖ～±１５Ｖ之间连续可调，可达到同步调节的目的。

本电路的７８１５、７９１５三端稳压块上应加装散热片，做散热用。

如图所示7815稳压电源电路图7915/LM7915应用电路作者：本站来源： 发布时间：2008-10-14 16:18:24 [收藏] [评论]7915/LM7915应用电路*Required if regulator is separated from filter capacitorbymore than 3". For value given, capacitor must be solid tantalum. 25μF aluminum electrolytic may be subs tituted.†Required for stability. For value given, capacitor mustbesolid tantalum. 25μF aluminum electrolytic may be substituted.Values given may be increased without limit.For output capacitance in excess of 100μF, a high currentdiode from input to output (1N4001, etc.) will protect theregulator from momentary input shorts.7915Typical Applications (Continued)Load Regulation at DIL = 1A 40mV 2mV Output Ripple, CIN = 3000μF, IL = 1A 100 μVms 100 μVmsTemperature Stability 50mV 50mVOutput Noise 10Hz £ f £ 10kHz 150 μVms 150 μVms *Resistor tolerance of R4 and R5 determine matching of(+) and (−) outputs.**Necessary only if raw supply filter capacitors are more than 3" from regulators.。

7815稳压电源电路图连续可调的双电源（正负对称电源）。

此电路由一块７８１５和一块７９１５三端稳压器对称连接，即可获得一组正负对称的稳压电源，而且输出电压值可各自单独调节，也可同步调节。

电路如图所示，由变压器输出的交流双１８Ｖ电压经Ｄ１～Ｄ４整流，Ｃ１、Ｃ２滤波得到一直流电压，其中变压器双电源的中心抽头作为公共接地端，然后分别把该直流电压正负极接入７８１５的①脚和７９１５的③脚。

７８１５的③脚接到电位器Ｗ２的滑动触片“ｄ”上，７９１５的①脚接到电位器Ｗ１的滑动触片“Ｃ”上。

当将触片“Ｃ”滑到“０”端接地时，调节Ｗ２，即可从“ａ”端得到“＋６～＋１５Ｖ”的正向可变电压；若将触片“ｄ”滑到“０”端接地，调节Ｗ１，在“ｂ”端就可得到“－６～－１５Ｖ”的负向可变电压，将Ｗ１、Ｗ２换成同轴电位器，将获得正负对称的可调电源，输出电压值在±６Ｖ～±１５Ｖ之间连续可调，可达到同步调节的目的。

本电路的７８１５、７９１５三端稳压块上应加装散热片，做散热用。

如图所示7815稳压电源电路图7915/LM7915应用电路作者：本站来源： 发布时间：2008-10-14 16:18:24 [收藏] [评论]7915/LM7915应用电路*Required if regulator is separated from filter capacitorbymore than 3". For value given, capacitor must be solid tantalum. 25μF aluminum electrolytic may be subs tituted.†Required for stability. For value given, capacitor mustbesolid tantalum. 25μF aluminum electrolytic may be substituted.Values given may be increased without limit.For output capacitance in excess of 100μF, a high currentdiode from input to output (1N4001, etc.) will protect theregulator from momentary input shorts.7915Typical Applications (Continued)Load Regulation at DIL = 1A 40mV 2mV Output Ripple, CIN = 3000μF, IL = 1A 100 μVms 100 μVmsTemperature Stability 50mV 50mVOutput Noise 10Hz £ f £ 10kHz 150 μVms 150 μVms *Resistor tolerance of R4 and R5 determine matching of(+) and (−) outputs.**Necessary only if raw supply filter capacitors are more than 3" from regulators.。

LM29252935集成开关稳压器应用电路图
LM2925/2935集成开关稳压器应用电路图
LM2925/2935是输出电流为750mA的稳压器，应用电路如图3-107所示。

LM2925附加有延迟复位功能，LM2935附加有10mA副输出以及ON/OFF功能，副输出5V电压用于待机，两者特性基本相同。

输出电压为5V固定式，在I0≤500mA范围可保证±5%的精度。

LM2935的副输出也保证±5%精度。

在I0≤500mA时，最大压降为0.6V，最大静态消耗电流为100mA。

工作电压范围与LM2931相同。

LM2935可监视输出电压V0的下降，当V0≤4.5V时，输出低电平的复位信号。

这时，从输出电压恢复到接触复位输出的延迟时间由外接在DELAY端的电容设定。

LM2935是具有750mA的高输出与10mA的副输出的两路输出的稳压器。

可采用逻辑通断主输出，监视输出电压的下降并输出低电平的复位信号。

点烟器输出稳压电路图
此主题相关图片如下：
制作要点：
1.购买7812的时候一定要说明是1A输出的。

2.点烟器的保险管熔断电流控制在2~2.5A左右，太小太大都不好。

3.因为没有印刷版固定，所以各个焊接点都要用热缩管做好绝缘
4.稳压块与散热片的连接处就是整个电路的地，要注意散热片与各部分的绝缘
5.这个输出一般在11.8~12.2之间，如果希望获得13.8V的输出，可在稳压块接地点（中间的腿）处串联2极管（每一个2极管可抬升输出电压0.7V左右）不过我做的没有用2极管，效果也够用了。

祝制作顺利！。

稳压器的正确使用方法1、打开包装，先检查外壳、电表、开关、指示灯、按钮、接线端子等有无损坏，无损坏的才能使用。

2、将输入端插到（或接到）配电板上，并在用户配电板上安上符合本设备功率的保险丝，以确保用电安全。

3、将用电设备的电源接到本设备的输出端上，注意使用电器适用电压是220V还是110V，切勿接错。

4、先开启稳压器的电源开关，工作指示灯、延时指示灯亮，无电输出，3-7秒后即送电，观察指示灯是否正常指示220V。

输出电压正常（220V）左右时，再开启用电设备电源开关。

本稳压器即能自动调整电压，正常供电。

5、当用电设备长期不用时，请关闭用电设备的电源开关，并关闭稳压器的电源开关，以减少耗电和延长稳压器使用寿命。

6、本稳压器不得过载使用。

市电电压较低时，输出容量减少，应相应减少稳压器的负载。

7、当用电器有冰箱、空调、水泵等有电机运转的设备时，应选择3倍以上的容量的稳压器，以免设备启动电流超过稳压器保险丝电流或过流保护断路器电流使稳压器保险丝熔断或断路跳闸而无法工作。

8、与稳压器连接的导线应有足够截面，防止发热和减少降压。

容量2KVA以上的稳压器采用端子连接，应选用单根铜质导线，并尽量拧紧端子螺丝，防止连接处发热。

9、部分稳压器面板上设有电压检测按钮，按入按钮电压表指示输入电压，可直接观察市电状况。

10、三相稳压器左边三个端子A、B、C接输入三相相线（火线），右边三个端子X、Y、Z接负载，中间两个接线端子接输入输出共用零线。

单相稳压器接线按端子盖板上的图示。

11、三相稳压器面板上的电压检测按钮按入和按出时分别指示AB和AC相线电压（380V），按钮和万能转换只能看作其中两项电压是否正常使用。

12、无论是单相或三相稳压器，在接好所有输入输出线后，应先关掉负载（用电器）的电源开关，再开启稳压器，检查输出电压正常后，再开启负载的电源开关。

10A可调稳压电源电路图10A可调稳压电源电路图与通常串联型稳压电源底子一样，所纷歧样的是运用了具有温度抵偿特性的，高精度的标准电压源集成电路TL431，所以电路简略，易于制造，且稳压功用很高。

图中电阻R4，稳压集成电路TL431和可调电位器R*构成一个接连可调的恒压源，为BG2基极供应基准电压，稳压集成电路TL431的稳压值接连可调，这个稳压值抉择了稳压电源的最大输出电压，假定想把可调电压方案拓宽，能够改动R4和可调电位器的电阻值。

变压器功率挑选在200W摆布，次级电压15V。

整流桥四支二极管选用2CZ58C（10A/100V）。

稳压调整管BG1应选用金属封装的大功率三极管，因为它的发热量很大，应尽量加大散热片面积。

1。
