九年级物理(下)++(人教版)++第十九章++生活用电+中考典题补充

九年级物理全册第十九章生活用电知识点归纳超级精简版单选题1、如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（）A．电能表是测量家庭电路中用电器总功率的仪表B．a线是零线，b线是火线C．开关是串联在火线与灯泡L之间的D．电视机与电风扇是串联在电路的答案：CA．电能表是测量家庭电路中用电器消耗的总电能的仪表，故A错误；B．开关接在火线与用电器之间，且两孔插座的接法是左零右火，故a为火线，b为零线，故B错误；C．开关是串联在火线与灯泡L之间的，保证了开关断开后，没有电流经过灯泡，避免断开开关后，人接触到灯泡而触电，故C正确；D．电视机与电风扇独立工作，互不影响，故是并联关系，故D错误。

故选C。

2、如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。

用试电笔检测插座的左、右两孔，氖管均不亮。

则电路中的故障可能是（）A．熔丝熔断B．三孔插座与地线接触不良C．灯泡被短路D．A、B两点间断路答案：DAC．由题意可知，灯泡正常发光，若熔丝熔断或者灯泡被短路，则灯泡不能正常发光，故AC不符合题意；B．若三孔插座与地线接触不良，则与火线相接的右孔在与试电笔接触时，氖管应该发光，故B不符合题意；D．A、B两点间断路，则与三孔插座相连接的零线和火线不能形成闭合的回路，所以插座不能供电，又因为与火线不能相连通，所以插座的右孔也不能让氖管发光，故D符合题意。

故选D。

3、下列做法中符合安全用电原则的是（）A．图甲：定期检查电路防止发生用电事故B．图乙：带有水的手插拔用电器插头C．图丙：大功率用电器同时在插排上使用D．图丁：不关闭电源而移动家用电器答案：AA．电线上的绝缘层破损，当人去触摸插头时就可能使人体和带电体接触,就会造成触电事故，十分危险，故应及时更换，所以要定期检查电路防止发生用电事故，故A符合题意；B．水是导体，手上有水时，插拔用电器插头，容易发生触电，所以插拔用电器插头时，应先把手上的水擦干，故B不符合题意；C．当多个大功率的用电器同时使用在同一个插排上时，会使插排中的电流过大，超过插排的负荷而发生危险，故C不符合题意；D．在移动家用电器时难免会产生一些震动，如果不关闭电源移动家用电器，很有可能会使其内部线路发生短路，从而导致家用电器发生损坏；如果家用电器外壳或电源线发生漏电，那么不关闭电源移动家用电器的人还会发生触电事故。

一、选择题1．“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。

下列有关安全用电的说法，不符合要求的是（）A．发现有人触电立即切断电源B．不用湿手接触用电器C．雷雨天气尽快在大树底下避雨D．用电器达到使用寿命后及时更换2．关于家庭电路和安全用电，下列说法不正确．．．的是（）A．使用试电笔时，手指要按住笔尾的金属帽，用笔尖接触被测的导线B．电路中电流过大使自动开关跳闸，原因可能是短路也可能是用电器的总功率过大C．有金属外壳的家用电器，无需使用三脚插头D．对人体安全的电压是不高于36V3．图为家庭中常用的插座，下列说法中正确的是（）A．外壳应用金属材料B．接在两孔和三孔上的用电器是串联的C．一个插座上可以同时使用多个大功率用电器D．三孔插座，其中有一孔接地线，目的是为了避免因用电器漏电而发生触电事故4．关于安全用电，下列说法中正确的是（）A．使用测电笔时，手一定不能接触任何金属部分B．电路中电流过大，一定是由于短路引起的C．使用三线插座，是为了防止用电器的金属外壳带电D．保险丝一般是用熔点高的材料制成5．我们的学习和生活都离不开电，在日常生活中树立安全用电意识十分重要。

下图中符合安全用电的做法是（）A．用湿布抹擦电器B．使用测电笔C．电器失火先切断电源D．接线板负载过多6．下列关于家庭电路的说法，正确的是（）A．220V的家庭电路电压对人体是安全的B．家庭电路中控制电灯的开关应与零线相连C．家庭电路中各用电器之间是串联的D．家庭电路的火线和零线可以用测电笔来辨别7．下列图中不符合安全用电原则的是（）A．使用验电笔时，发光的是火线B．开关与灯串联后应接在零线上C．人应远离断线后落地的高压线D．不用湿布擦拭正在工作的电灯8．下列关于电学知识说法错误的是（）A．干电池给电路供电时将化学能转化为电能B．熔断丝应该选用熔点低，电阻率大的合金材料制成C．功率越大的用电器，单位时间产生的热量一定越多D．使用测电笔辨别火线和零线时，手应该接触笔尾金属体9．关于安全用电、下列做法正确的是（）A．使用试电笔辨别火线和零线时可以采用如图甲所示的方法B．将电冰箱接人图乙所示的插线板来工作C．如图丙所示，出远门时要检查有无关闭家中所有电源D．用图丁方式拔出插头10．下列做法中符合安全用电要求的是（）A．在高压线附近放风筝B．在未断开电源的情况下更换灯泡C．在家庭电路中安装空气开关或保险丝D．用电器电线绝缘皮破损了仍继续使用11．生活中有很多现象包含着物理知识，下列说法中错误的是（）A．加入盐的汤会变咸，这是因为发生了扩散现象B．无法将棍子像金箍棒一样缩成一根针的大小，是因为分子间存在着引力C．用塑料梳子梳头，头发会随梳子飘起来，是因为梳子带了电荷D．将试电笔插入插座的插孔中，如果试电笔的氖泡发光，说明接入的是火线12．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器或开关。

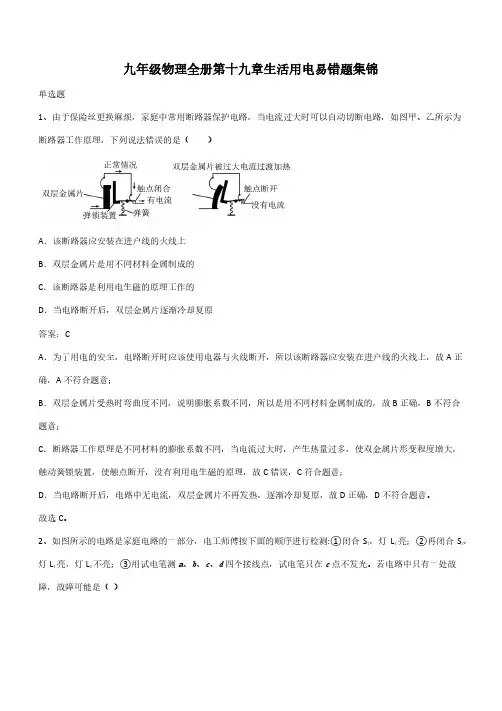

九年级物理全册第十九章生活用电易错题集锦单选题1、由于保险丝更换麻烦，家庭中常用断路器保护电路，当电流过大时可以自动切断电路，如图甲、乙所示为断路器工作原理，下列说法错误的是（）A．该断路器应安装在进户线的火线上B．双层金属片是用不同材料金属制成的C．该断路器是利用电生磁的原理工作的D．当电路断开后，双层金属片逐渐冷却复原答案：CA．为了用电的安全，电路断开时应该使用电器与火线断开，所以该断路器应安装在进户线的火线上，故A正确，A不符合题意；B．双层金属片受热时弯曲度不同，说明膨胀系数不同，所以是用不同材料金属制成的，故B正确，B不符合题意；C．断路器工作原理是不同材料的膨胀系数不同，当电流过大时，产生热量过多，使双金属片形变程度增大，触动簧锁装置，使触点断开，没有利用电生磁的原理，故C错误，C符合题意；D．当电路断开后，电路中无电流，双层金属片不再发热，逐渐冷却复原，故D正确，D不符合题意。

故选C。

2、如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测:①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。

若电路中只有一处故障，故障可能是（）A．灯L2短路B．c点左侧的零线断路C．灯L2所在支路断路D．c、d两点间断路答案：DB．闭合S1，灯L1亮，电路中有电流，说明电路为通路，从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路，故B错误；A．断开S1，闭合S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路；若灯L2短路时，电路的电流会很大，将保险丝烧断，灯泡L1也不会发光，a、b两个接线点上，试电笔的氖管都不会发光，故A错误；C．若灯L2所在支路开路，d点氖管不发光，故C错误;D．若c、d两点间开路，灯泡L2与零线不能构成闭合电路，电路中没有电流，灯泡不会发光，但d点会通过灯泡L2与火线间接相连，试电笔的氖管会发光，故D正确。

九年级物理第十九章《生活用电》测试卷-人教版（含答案）一．选择题（共12小题）1．（2022•丹东）下列说法正确的是（）A．摩擦起电现象中，物体由于得到正电荷而带正电B．家庭电路中，电能表是测量电功率大小的仪表C．利用超导材料可以制作二极管D．家庭电路中，电流过大的原因可能是发生短路2．（2022•辽宁）如图所示的家庭电路，三孔插座连接正确，①和②为电灯和开关所在位置，闭合开关电灯正常工作。

下列说法正确的是（）A．②处应接开关B．电能表应接在空气开关后C．若开关短路，空气开关会切断电路D．用试电笔接触a孔中的金属片，氖管会发光3．（2022•雨花区校级三模）关于家庭电路和安全用电，下列说法中错误的是（）A．家庭电路中火线与零线的电压为220V，零线与大地之间没电压B．三脚插头中与金属外壳连接的那个插脚稍长些，是为了让电器通电时外壳先接地，断电时外壳后离地C．一个电源插线板上接过多的用电器，可能会造成插线板电流过大被烧坏D．220V的电压对人来说是安全的4．（2022•盘锦）关于安全用电，下列说法正确的是（）A．控制电灯的开关要连接在电灯和火线之间B．用电器达到使用寿命可以继续使用C．在发生触电事故现场，可以用手去拉触电的同伴D．辨别零线火线时，手指不能触碰试电笔上的任何金属体5．（2022•长春）下列做法中，符合安全用电原则的是（）A．不用湿手摸开关B．在电线上晾衣服C．电冰箱没有接地线D．用铜丝代替保险丝6．（2022•徐州）如图所示为某家庭中接线板的使用情况，下列说法正确的是（）A．符合使用规范B．可以正常使用C．这是超负荷运行D．不会引起安全事故7．（2022•牡丹江）小冰家的电能表标有“220V 10（20）A”，家中正使用着一台100W的电冰箱、两盏40W的日光灯。

当小冰将一个60W台灯的插头插进插座时，台灯不亮，干路中的空气开关“跳闸”。

发生这种现象的原因可能是（）A．日光灯断路B．台灯插头处短路C．电冰箱断路D．用电器的总功率过大8．（2022•玉林）如图所示的四种做法中，符合安全用电原则的是（）A．在同一个插座中同时使用多个大功率用电器B．用湿抹布擦发光的灯泡C．家用冰箱的金属外壳已接地D．在电线上晾晒湿衣服9．（2022•锦州）如图所示是小明设计的部分家庭电路，下列说法正确的是（）A．灯泡与开关的连接符合安全用电要求B．若保险丝熔断，可以用铜丝替换C．闭合开关，若灯泡不亮，一定是灯泡短路D．三孔插座的连接符合安装要求10．（2022•十堰）如图是一般住宅户内配电系统方框图，下列说法正确的是（）A．E处应接入空气开关，F处接入电能表B．若空气开关自动跳闸，一定是发生了短路C．发现有人触电，应立即用手拉开D．控制电灯的开关连接错误11．（2022•鼓楼区校级模拟）在家庭用电中，下列做法符合安全用电原则的是（）A．电水壶工作时，金属外壳应接地B．人站地上用手触摸裸露的火线C．控制电灯的开关接在零线上D．未断开电源，用湿布擦拭电视机12．（2022•武昌区模拟）关于家庭电路和安全用电，下列说法正确的是（）A．图甲的连接方式符合安全用电的原则B．图乙中如果测电笔接触插座左、右两孔氖管都发光可能是进户零线断路C．如果发生人体触电事故，图丙中空气开关一定会跳闸D．图丁洗衣机的三脚插头中的E脚接地线二．填空题（共8小题）13．（2022•聊城）如图所示，控制灯泡的开关要接在（选填“1”或“2”）处。

人教版九年级物理第十九章《生活用电》单元练习题（含答案）一、单选题1．如图所示的电路，开关闭合后，输电线因电流过大而燃烧起来，引起电流过大的原因是：A．电路中用电器过多 B．电路中用电器的总电阻过大C．电路中用电器总功率过大 D．电路中支路太多2．关于家庭电路和安全用电,下列说法中正确的是A．家庭电路中接通的用电器越多，电路的总电阻反而越小B．用测电笔辨别火线与零线时,手不能接触测电笔上的任何金属C．只要不直接接触高压输电线路，人体就不会受到伤害D．家里的用电器只要功率不是太大，外壳就不用接地3．下列符合安全用电要求的是（）A．开关要接在零线上B．用湿手拔热水器的插头C．使用测电笔时不能触碰笔尾金属体D．发生触电事故时，应立即切断电源4．电与我们生活息息相关，下列关于电现象的说法正确的是A．使用测电笔时，手必须接触笔尾金属体B．两个相互吸引的泡沫球一定带异种电荷C．为了帮助触电者脱离电源，可以借助钢管挑开电源D．用毛皮摩擦过的橡胶棒能带电是因为橡胶有良好的导电性5．下列关于安全用电的说法正确的是A．只要电灯不发光，就可以用湿布把它擦干净B．只要将保险丝换上粗的，电路中就可以接入大功率的用电器C．把家用电器的金属外壳接上地线，可以防止触电D．看到有人触电应立即用手把他拉开6．下列四种做法，不符合安全用电原则的是A．发现有人触电，先切断电源再救人B．将开关安装在灯泡和零线之间C．保护好用电器的绝缘体，不使它的火线裸露D．在户外，不要靠近高压带电体7．如图，使用电热水壶烧水时，若不慎有水溅入旁边的插座里，可能会导致电路A．断路，空气开关跳闸 B．短路，空气开关跳闸C．断路，电热水壶停止工作 D．短路，电热水壶继续工作8．小科在学习了《家庭用电》后设计了一个如图所示的电路，下列相关说法正确的是（）A．电路中甲、丁串联B．电路中丙连接方式不正确C．闭合开关K1、K2，甲灯亮、乙灯不亮，说明乙灯被短路D．用测电笔检测丙插座的两孔时，测电笔氖管都能发光9．下列有关“安全用电”的说法，正确的是（）A．发生电线起火时，马上泼水救火B．发生煤气泄漏时，打开电灯检查漏气管道C．发现有人触电时，立即用手把触电者拉开D．使用验电笔时，手一定要接触验电笔尾部的金属部分10．关于安全用电下列说法正确的是A．用潮湿的手拨动电器设备的开关B．绝缘层破损的导线可以继续使用C．发现触电事故要立即切断电源D．在未断开电源的情况下更换灯泡二、填空题11．三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚要稍长，如图所示。

一、选择题1．“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。

下列有关安全用电的说法，不符合要求的是（）A．发现有人触电立即切断电源B．不用湿手接触用电器C．雷雨天气尽快在大树底下避雨D．用电器达到使用寿命后及时更换2．安全用电无小事。

下列做法中，不符合安全用电原则的是（）A．冰箱的金属外壳要接地B．有人触电时，要先断开电源C．家用电器达到使用寿命要及时更换D．用电器着火可直接泼水灭火3．小明家的家庭电路如图所示，小明闭合开关S，电灯正常发光，分别将台灯与洗衣机插入P、Q插座中，发现它们不能工作，于是小明拔下台灯的插头，用试电笔检测P插座，左右两孔都能使测电笔的氖管发光，则小明家电路出现的故障可能是（）A．进户零线断路B．进户火线断路C．AB间断路D．BC间断路4．关于家庭电路与安全用电，下列说法正确的是（）A．输电进户后，首先应接总开关，然后接电能表和保险装置B．用试电笔辨别火线与零线时，手不能接触试电笔尾部金属体C．家庭电路中空气开关跳闸，可能是由于用电器过多引起的D．增加大功率的用电器时，只需换上足够粗的保险丝即可5．我们的学习和生活都离不开电，在日常生活中树立安全用电意识十分重要。

下图中符合安全用电的做法是（）A．用湿布抹擦电器B．使用测电笔C．电器失火先切断电源D．接线板负载过多6．如图为试电笔的结构图，下列说法正确的是（）A．试电笔与手接触的部分必须都是绝缘体B．使用试电笔时，若氖管发光，说明接触处与零线是连通的C．使用试电笔验电时，手不能接触笔尖D．试电笔可用来测试物体是带正电还是带负电7．下列关于电学知识说法错误的是（）A．干电池给电路供电时将化学能转化为电能B．熔断丝应该选用熔点低，电阻率大的合金材料制成C．功率越大的用电器，单位时间产生的热量一定越多D．使用测电笔辨别火线和零线时，手应该接触笔尾金属体8．以下各种做法中，符合安全用电原则的是（）A．三孔插座地线要保证良好接地B．控制电灯的开关要接到零线上C．用潮湿的手拔插用电器的插头D．有人触电要尽快用手把他拉开9．下列四种做法，符合安全用电原则的是（）A．用湿抹布擦拭正亮着的灯泡B．雷雨天气可以站在大树下避雨C．发生触电事故，应先切断电源再救人D．多个大功率用电器同时使用一个插座10．下列做法中符合安全原则的是（）A．电视天线与电线接触B．雷雨天人站在大树下避雨C．用湿抹布擦通电的灯泡D．将洗衣机的金属外壳接地11．生活中有很多现象包含着物理知识，下列说法中错误的是（）A．加入盐的汤会变咸，这是因为发生了扩散现象B．无法将棍子像金箍棒一样缩成一根针的大小，是因为分子间存在着引力C．用塑料梳子梳头，头发会随梳子飘起来，是因为梳子带了电荷D．将试电笔插入插座的插孔中，如果试电笔的氖泡发光，说明接入的是火线12．下列有关生活用电的说法正确的是（）A．家庭电路中，电视与空调是串联的B．使用螺丝刀形状试电笔时，手指不能接触其尾部的金属帽C．发生触电事故时，不能用手去拉触电者，而应先切断电源D．电能表只准接在空气开关之后13．下列做法中，正确的是（）A．无人的教室内开着灯B．尽量少开启电冰箱门C．夏天将空调温度调得很低D．用铁丝代替保险丝14．如图所示是小明家庭的部分电路，下列说法正确的是（）A．若保险丝熔断，则一定是短路引起的B．若保险丝熔断，可以用铜丝替换C．灯泡与开关的连接符合安全用电原则D．两孔插座的连接符合安全用电原则15．某同学家里电灯均正常工作,当他把“220V 11W”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（）A．台灯开关处有短路B．插座处有短路C．台灯灯座处有短路D．台灯插头处有短路二、填空题16．家庭电路中，火线与零线间的电压为______V。

第十九章生活用电一、选择题1.图是某家庭电路的一部分，下列说法正确的是（）。

A. 电冰箱接入三孔插座后其外壳与零线相连；B. 断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光；C. 保险丝烧断后可用铜丝代替；D. 闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路【答案】B。

【解析】A、电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故A错误；B、断开开关S时，A点在火线上，所以接触A点时氖管会发光，B点与火线没有直接接触也没有间接接触，所以接触B点时氖管不会发光，故B正确；C、当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，就起不到保护作用了，故C错误；D、若闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯断路，若电灯短路，则保险丝烧断，故D 错误。

2．“珍爱生命，注意安全”是每个公民应具备的安全意识。

关于安全用电，下列做法正确的是（）。

A．将开关连接在零线上； B．带电维修家庭电路；C．将三脚插头改为两脚插头；D．远离高压带电体【答案】D。

【解析】A、家庭电路中，开关都应安装在火线上，这样在断开开关时，用电器才不会带电，更安全，故A错误；B、家庭电路需要维修时，必须先断开开关，以免电路中有电流，发生触电事故，故B错误；C、三角插头是专门针对金属外壳用电器的，将三脚插头改为两脚插头，万一外壳带电，人会发生触电事故，故C错误；D、高压带电体只要人靠近就有触电危险，故D正确。

故选：D。

3.（2020·镇江）如图所示，闭合开关S，发现灯L不亮。

用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光，若仅有一处发生断路，则该处可能是（）。

A. 熔丝处B. P､M间某处C. M､N间某处D. N､Q间某处【答案】C。

【解析】AB．用测电笔接触M点时氖管发光，说明火线上有电流，熔丝处、及PM间某处都不可能断路，故A、B不符合题意；C．接触N、Q点时氖管均不发光，M､N间某处发生断路可满足题意要求，故C符合题意；D．若N､Q间某处发生断路，则接触N点时氖管可以发光，故D不符合题意。

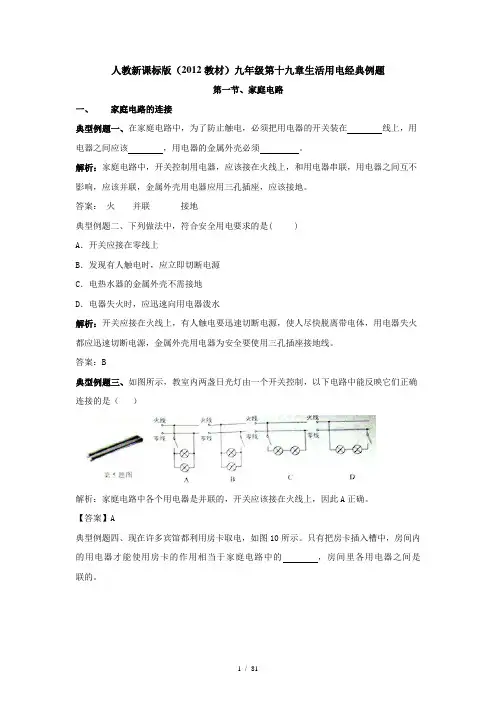

人教新课标版（2012教材）九年级第十九章生活用电经典例题第一节、家庭电路一、家庭电路的连接典型例题一、在家庭电路中，为了防止触电，必须把用电器的开关装在线上，用电器之间应该，用电器的金属外壳必须。

解析：家庭电路中，开关控制用电器，应该接在火线上，和用电器串联，用电器之间互不影响，应该并联，金属外壳用电器应用三孔插座，应该接地。

答案：火并联接地典型例题二、下列做法中，符合安全用电要求的是( )A．开关应接在零线上B．发现有人触电时，应立即切断电源C．电热水器的金属外壳不需接地D．电器失火时，应迅速向用电器泼水解析：开关应接在火线上，有人触电要迅速切断电源，使人尽快脱离带电体，用电器失火都应迅速切断电源，金属外壳用电器为安全要使用三孔插座接地线。

答案：B典型例题三、如图所示，教室内两盏日光灯由一个开关控制，以下电路中能反映它们正确连接的是（）解析：家庭电路中各个用电器是并联的，开关应该接在火线上，因此A正确。

【答案】A典型例题四、现在许多宾馆都利用房卡取电，如图10所示。

只有把房卡插入槽中，房间内的用电器才能使用房卡的作用相当于家庭电路中的，房间里各用电器之间是联的。

解析：根据题意，只有插入房卡，房间中用电器才能使用，电路才能接通，故房卡是相当于家庭电路中的总开关。

有些同学误会题意，得出电源的结论。

另外家庭电路中各个用电器之间是相互并联的。

【答案】总开关（开关）并典型例题五：如图6所示，请将下列元件连接成符合安全用电要求的家庭电路。

解析：开关应该接在火线上，灯口的螺旋套应该接在零线上，三孔插座的接法是左零右火上接地。

答案：101小贴士：连接家庭电路时，三孔插座的接法应该是左零右火上接地；开关接在火线上，灯口的螺旋套接在零线上，保险丝接在火线上，这样才符合安全用电原则。

二、家庭电路中电路故障的判定典型例题一、小阳闭合开关后，发现电灯不亮，他用试电笔测试图中的a、b、c、d四点，只有d点发光，那么可能发生的故障是A ．电灯灯丝断了B ．cd 间某处断路C ．ab 之间某处断路D ．开关处短路解析：当用试电笔接触火线时，氖管发光，当试电笔与零线接通时氖管不发光，而根据题意，接触D 点亮说明d 点与火线接通，接触ab 点都不发光，因为ab 点是在零线上，不发光也是正常，接触c 点不发光，c 点在火线上，应该发光，不发光说明未与火线接通，因此cd 间某处断路。

人教版九年级物理第十九章生活用电中考题汇编（含答案）一、填空题1. （2018·益阳）我国家庭电路的电压是V，现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表的（前面/前后都可以/后面）.2. （2018·襄阳）家庭电路中电灯、电视、电风扇的连接方式是（串联/并联）；带有金属外壳的电水壶用三线插头，是为了使用时让金属外壳与相连.3. （2018·常州）测电笔可以测试导线是火线还是零线.如图所示，持笔方式正确的是；将笔尖与导线接触，若氖管发光，此导线为Ｗ.甲乙第3题4. （2018·攀枝花）如图所示，测电笔正确的使用方法是（甲/乙），已知测电笔的电阻约为1.1×106 Ω，氖管和人体的电阻比它小得多，可以忽略，请你计算“220 V40 W”灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的（结果保留到整数）倍.甲乙第4题5. （2018·十堰）在家庭电路中，各用电器之间是（串联/并联）连接的.星期天，小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部，也可能是家里电路中用电器总功率.6. （2018·哈尔滨）小明将电水壶插头连接在如图所示的三线插座上，电水壶正常工作，同时电水壶外壳与相连，此时将台灯连接到图中两线插座上，闭合开关后灯不亮，原因是Ｗ.之后，小明成功地排除了故障.第6题7. （2019·黔南）“珍爱生命，安全用电”是公民日常生活中必备的安全意识，我国家庭电路的电压是V；在家庭电路中，为了防止触电，必须把用电器的开关连接在线上；当发现家用电器或电线失火时，必须先电源，然后再救火.8. （2019·泸州）为安全用电，家庭电路中的空气开关应装在线上；空气开关“跳闸”后，受它控制的电路处于（短路/断路/通路）状态；测电笔（能/不能）区分零线与接地线.9. （2019·宜昌）客厅有三组六盏相同的白炽灯，由一个开关控制，其中有一盏不亮，另五盏正常发光（如图所示）.已知家庭电路电压为220 V，每只灯工作时电阻为1 100 Ω，则此时通过开关的电流为A，不亮的那一盏灯（断路/被短接）了.（设灯丝电阻不变）第9题10.（2019·自贡）用测电笔可辨别火线和零线，使氖管发光的是Ｗ.如图所示的电路，闭合开关后，发现电灯不亮，用测电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是Ｗ.第10题11. （2017·宿迁）人体的安全电压是V.在小明家厨房内的一条电路上，接有电水壶（1 800 W）、电饭煲（600 W）和油烟机（240 W）各1个.为保障正常用电，该电路中熔丝的熔断电流应不小于 A.12. （2018·盐城）在家庭用电的调查研究综合实践活动中，小明研究发现空调功率远大于冰箱，所以空调插头线比冰箱（粗/细），小明关掉空调后，冰箱仍在工作，这说明空调与冰箱是联的，他观察到空调上“能效比”的值为3.4，经查阅资料，能效比是指空调制冷量与制冷时消耗的电功率之比，空调制冷时消耗的电功率为1 000 W，则空调制冷量为W.二、选择题13. （2019·邵阳）随着生活水平的提高，人们外出旅游住宿宾馆司空见惯.如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（）第13题A. 总开关B. 电源C. 用电器D. 电能表14. （2019·齐齐哈尔）（多选题）我们怎样才能安全地享受电带来的便利呢？下列关于家庭电路和安全用电常识说法正确的是（）A. 输电线进户后，应依次连接电能表、保险装置、总开关、插座等B. 保险装置、插座、导线、家用电器等达到使用寿命应及时更换C. 三线插座中零线与地线接反，当接在该插座上的用电器闭合开关时，漏电保护器会切断电路D. 同一插线板上，不要同时使用大功率用电器15. （2019·天津）如图中的家庭电路元件，连接顺序正确的是（）A BC D16. （2019·烟台）利用测电笔可以方便地判断出照明电路中的火线和零线.如图所示是使用测电笔的几种方法，其中正确的是（）（1）（2）（3）（4）第16题A. 只有（1）（2）B. 只有（2）（3）C. 只有（3）（4）D. 只有（1）（4）17. （2019·乐山）在如图所示的家庭电路中，先闭合开关S1，让电炉正常工作，然后依次闭合灯泡开关，则（）第17题A. 接入电路的总电阻变大B. 火线和零线中的电流变大C. 通过各用电器的电流一定相等D. 电炉的功率比灯泡的功率大，所以它两端的电压更高18. （2019·潍坊）在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光.若电路中只有一处故障，则故障可能是（）第18题A. 零线上保险丝烧断B. 火线上保险丝烧断C. 灯丝烧断D. 插座短路19. （2019·陕西）如图是小轩家的部分电路.下列说法正确的是（）第19题A. 若熔断器熔丝熔断了，可以用铜丝代替B. 若导线cd间断路，仍然可以安全使用三线插座C. 若闭合开关S，灯泡L不发光.用测电笔检测e点，氖管不发光，则说明灯丝一定断了D. 若ab间断路，灯泡L仍能正常工作20. （2019·德州）如图是某家庭电路的一部分，下列说法正确的是（）第20题A. 电冰箱接入三线插座后其外壳与零线相连B. 断开开关S时，用测电笔接触A点氖管发光，接触B点时氖管不会发光C. 保险丝烧断后可用铜丝代替D. 闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路21. （2019·南通）家庭电路中，下列情形可能引起熔丝熔断的是（）A. 插座的零线火线接反B. 两只白炽灯串联连接C. 电器金属外壳未接地D. 同时使用大功率电器22. （2019·株洲）在家庭电路中，一定不会引发总开关（带有漏电保护器）跳闸的是（）A. 火线和零线直接连通B. 安装用电器时人体接触火线C. 测电笔笔尖接触火线D. 同时使用多个大功率用电器23. （2019·广安）下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是（）A. 开关中的两个线头相碰B. 两线插座中的两个线头相碰C. 灯泡灯丝断了D. 插头和插座接触不良24. （2019·凉山）安全教育已越来越引起学校和社会各界的高度重视.某中学开展了一系列丰富多彩的教育活动，在一次关于家庭用电的“对”“错”抢答比赛中，提出以下说法，其中应答“错”的是（）A. 保险丝熔断后，不能使用铜丝代替B. 控制电灯的开关必须接在火线上C. 洗衣机插入三线插座后，电灯和洗衣机是串联D. 洗衣机使用三线插座的目的是使其金属外壳接地25. （2019·通辽）有关家庭电路及安全用电的说法正确的是（）A. 漏电保护器和空气开关作用相同可以相互替代B. 不同时触摸到火线和零线也可能触电C. 电灯开关短路时，可引起空气开关跳闸D. 使用测电笔时手必须接触笔尖金属体26. （2019·贵阳）插线板使用不当会带来安全隐患甚至引发火灾，下列属于正确使用插线板的做法是（）A. 在插线板上可以同时使用多个大功率用电器B. 插线板可以放置在家中的任何位置C. 使用或购买插线板时要关注其相关技术参数D. 用电器的插脚无需与插孔中的金属片完全接触27. （2019·无锡）如图所示，在接线柱间接入熔丝和铜丝，熔丝电阻大于铜丝.接通电源，闭合开关S，依次闭合各小灯泡支路的开关，可以看到电流表的示数逐渐增大；再闭合电炉丝支路的开关时，会发现熔丝被熔断.下列说法正确的是（）①实验说明电路超负荷运行会引起安全事故②实验中通过熔丝的电流大于铜丝③通电相同的时间，熔丝所产生的热量多于铜丝④随着支路开关依次闭合，熔丝最终熔断说明电流通过导体产生的热量与电流强度有关第27题A. 只有①②B. 只有①③④C. 只有②③④D. ①②③④都正确28. （2019·深圳）关于家庭电路，下列说法正确的是（）甲乙第28题A. 甲图中，若保险丝熔断，则一定是短路引起的B. 甲图中，灯泡与开关的连接符合安全用电原则C. 甲图中，两线插座的连接不符合安全用电原则D. 乙图中，电能表所在电路的总功率不能超过2 200 W29. （2019·菏泽）如图所示，关于家用插座说法中，正确的是（）第29题A. 开关串联在干路中，指示灯与各组插孔并联在电路中B. 开关、指示灯和各组插孔并联在电路中C. 开关、指示灯和各组插孔串联在电路中D. 各组插孔串联在一起与指示灯并联在电路中30. （2019·武汉）如图所示是某同学家常用的一个插线板.他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压.下图中，插线板电路连接符合上述现象及安全用电要求的是（）第30题A BC D31. （2019·哈尔滨）下列关于安全用电的描述，不符合用电原则，需要改正的是（）A. 发生触电事故时应立即切断电源 B. 使用测电笔检验插座的火线C. 电水壶接电线路示意图D. 家庭电路连接示意图三、作图题32. （2019·无锡）请在电路图中补画一根导线，使卧室灯L1和客厅灯L2都能独立工作.第32题33. （2019·达州）用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中.要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯.第33题34. （2019·娄底）光控开关的作用是有光时，开关断开，无光时闭合；声控开关的作用是有声音时，开关闭合，无声音时断开，请将图中的两个开关和灯泡用笔画线代替导线正确连入电路，要求电灯只在无光且有声音时才亮.第34题35. （2019·镇江）图中，插座的一部分已正确接入家庭电路，请将其他部分也正确接入家庭电路.第35题36. （2019·河南）某额定电压为220 V的电动扶梯（已接地），只需在白天且有人时开启，利用红外线开关S1（有人时闭合、无人时断开）及可见光开关S2（白天闭合、夜间断开）即可实现自动控制.请在图中按要求正确完成电路连接.第36题37. （2019·眉山）一间教室要安装2盏“220 V40 W”的电灯和1个插座，要求开关S 控制两盏灯，且每盏灯都能正常发光.其中部分电路已经连接，请你用笔画线代替导线将电路连接完整.第37题38. （2015·南昌）如图所示是部分家庭电路的示意图，请将各电器元件正确接入电路中.第38题39. （2015·揭阳）请用笔画线代替导线，将图中连有开关的电灯和三线插座接入家庭电路中.第39题40. （2017·广东）小明用两个单刀双掷开关、一个LED灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以任意开灯、灭灯，既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯，请你根据小明设计的意图，用笔画线代替导线完成如图的电路.第40题四、解答题41. （2018·山西）小明在家学习时遇到这样的情况：刚把台灯的插头插入插座中，就听到“啪”的一声，家里的所有用电器都停止了工作.经检查保险丝烧断了.请你用所学的物理知识解释保险丝烧断的原因.（2019·龙东地区）小明发现家里用久的白炽灯泡发光时比新买时亮度暗一些.爸爸让小明把灯泡擦干净后闭合开关，灯泡发光还是较暗.请用所学物理知识从两个角度加以分析.（2019·毕节）如图是空调的三线插头与三线插座，请运用物理知识回答下列问题：（1）三线插头中较长的脚E与空调的什么部位相连？（2）针对日常生活中浪费电能的现象及用电习惯，说出两种节约电能的方法.第43题参考答案一、1.220后面 2.并联大地 3.甲火线 4.乙9095.并联短路过大6.大地台灯所在的支路断路7.220火断开8.火断路不能9.1断路10.火线ab之间断路11.不高于361212.粗并 3 400二、13.A14.BCD15.B16.D17.B18.A解析：将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮，说明电路中存在断路故障；若灯丝烧断，则电视机应该工作，故不可能是灯丝烧断；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光，插座的左孔能使氖管发光，说明插座的左孔通过灯泡、开关与火线相连，如下图；插座的右孔能使氖管发光，说明火线是完好的，综合分析可知是A点左侧的零线断路(可能是零线上保险丝烧断)．第18题19.D解析：保险丝熔断后，不能用铜丝来代替，因为铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时自动切断电路，故A错误；由图知，如果导线cd间断路，用电器的金属外壳无法接地，存在漏电危险，所以不能继续安全使用三线插座，故B错误；如果进户火线断路、熔断器的熔丝烧断、灯泡灯丝断了或者灯泡到火线间的电路断路，灯泡都不能发光，同时测电笔接触e点，氖管都不能发光，所以不能说明灯丝一定断了，故C错误；由图知，虽然ab间断路，但电流可以从火线到灯泡，经a点回到零线，所以灯泡L仍能正常工作，故D正确．20.B解析：电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故A错误；断开开关S时，A点在火线上，用测电笔接触A点氖管发光，由于开关断开，B点与火线断路，接触B点时氖管不会发光，故B正确；当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，就起不到保护作用了，故C 错误；若闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯断路，故D错误．21.D22.C23.B24.C25.B26.C27.B28.C29.A30.C31.D三、32～37.如图所示第32题第33题第34题第35题第36题第37题38～40.如图所示第38题第39题第40题四、 41. 由生活常识可知，台灯的功率一般比较小，因此造成保险丝烧断的原因不会是台灯的功率过大；由题意可知，台灯开关是断开的，当台灯插头插入插座时，家里的所有电器都停止了工作，说明台灯的插头处有短路42. 用久的白炽灯灯丝变细，电阻变大，由P ＝U 2R可知，当电压不变时，电阻变大，实际功率变小，所以白炽灯泡变暗；同时白炽灯发光时灯丝温度升高，灯丝升华变为钨蒸气，钨蒸气遇到温度较低的灯泡内壁，凝华成固态钨附着在灯泡内壁上，透光量变弱，所以灯泡发光也会变暗43. (1) 三线插头中较长的脚E 与空调的外壳相连 (2) 节约电能的方法：人走灯灭；夏天把空调温度设置得高一些(合理即可)。

第1节家庭电路第十九章生活用电人教版九年级物理（初中）我们家中的空调、电视、电冰箱、手机、油烟机、微波炉、电饭锅、热水壶、洗衣机、电脑、.....都离不开电，电是怎样送到家，又怎样分配到用电器的？我们家里用的电是怎样从电厂输送进来，又怎样提供给用电器的？从发电厂到用户的送电过程示意图1.由进户线、电能表、总开关、保险装置、用电器、导线等组成。

零线地线闸刀开关开关..220V火线零线火线电能表保险丝两孔插座电灯...三孔插座2.家庭电路的电路图（1）电能表①作用：测量用电器消耗电能的多少。

②安装：安装在干路上，总开关之前。

③读数：前后两次读数之差；红色方框中(最后一位)是小数。

如图：3135.7 kw ·h3.各部分的作用（1）作用：：控制整个电路的通断（2）总开关：电源线静触头动触头（2）安装：串联在干路中；闸刀开关安装时，静触头一定要在上边，切不可倒装。

（3）保险装置-----熔丝①作用：②材料：③选用：选用额定电流等于或稍大于最大的工作电流规格的保险丝，不能用铜丝或者铁丝代替。

电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。

由电阻率较大、熔点较低的铅锑合金制成。

插入式保险盒闸刀开关保险丝①作用：控制整个电路的通断，以便检测电路更换设备。

（4）保险装置-----空气开关电路中电流过大时，空气开关自动断开，切断电路，俗称跳闸。

空气开关②安装：家庭电路的干路上，空气开关的静触点接电源线二、火线和零线1.进户线：为用户提供电能来源2.试电笔（1）作用：辨别火线和零线。

（2）种类:笔形测电笔螺丝刀形测电笔（3）构造：（4）测试原理氖管中充有稀薄的氖气，两端是两个金属电极。

当电极间的电压达到一定值时，氖气会导电。

当电流从一个电极流到另一个电极时，氖气会发光。

如果试电笔的氖管发光，则被测导线是火线；如果试电笔的氖管不发光，则被测导线是零线。

为什么手触笔尾金属体时氖管会发光，而人不会触电呢？验电笔的电路中串联一个几兆欧的电阻. 笔尖接触火线时，220V 的电压加在测电笔和人体构成的串联电路上，通过氖管和人体的电流小于：,这个电流可以使氖管发光，但对人体是没有危害的.6220V 0.22mA 10U I R ===Ω（5）使用方法:用手接触笔尾的金属体、笔尖金属体接触被测导线。
