KGPS恒功率晶闸管中频电源使用说明书1、概述Kgps恒功率晶闸管中频电源主要由电源开关、整流器、逆变器、电容组及感应线圈组成。
中央控制板由移相控制、保护电路、相序自适应电路、启动演算电路、逆变频率跟踪、逆变脉冲形成、脉冲放大及脉冲变压器组成。
其核心部件采用高性能、高密度、大规模专用MPU集成电路，使其电路除调节器外，其余均实现数字化，整流触发器部分不需要任何调整，具有可靠性高、脉冲对称度高、抗干扰能力强、反应速度快等特点。
逆变采用扫频式零压软启动方式，启动性能优于普通的零压软启动电路。
并设有自动重复启动电路，可防止中频电源偶尔的启动失败，使启动成功率达到100%。
频率跟踪电路采用的是平均值取样方案，提高了逆变的抗干扰能力，而且仅需取样中频电压信号，而无需槽路电容器的电流信号，免去了外接中频电流互感器、确定取样电流相位的烦恼。
因此，在调试和使用现场中，也不会由于中频输出线或取样电流互感器的相位接反，而产生中频电源不能启动的问题。
2、适用装置适用于各种透热、淬火及熔炼等。
3、正常使用条件3.1海拔不超过2000米。
3.2环境温度不低于-10℃，不高于+40℃。
3.3空气最大相对湿度不超过90%(20℃±5℃时)。
3.4运行地点无导电及爆炸性尘埃，无腐蚀金属和破坏绝缘的气体或蒸汽。
3.5无剧烈振动和冲击。
4、主要技术参数4.1主电路进线额定电压：100V~660V(50HZ—60HZ)4.2控制供电电源：单相17V/2A。
4.3中频电压反馈信号：AC 12V/15mA。
4.4电流反馈信号：AC 12V/5mA三相输入。
4.5整流触发脉冲移相范围：a =0〜130°。
4.6整流触发脉冲不对称度：小于1°。
4.7整流触发脉冲信号宽度：三600R 5、双窄、间隔60°。
4.8整流触发脉冲特性：触发脉冲峰值电压：三12V触发脉冲峰值电流：N1A触发脉冲前沿陡度：三0.5A/R S4.9逆变频率：400Hz~8KHZ。
中频电源使用说明书本公司以提高中频电源的性能，减少中频电源的安装调试工作量为宗旨，设计制造了该中频电源。
采用本控制电路板组装的中频电源，不仅性能好，而且无需同步变压器，无需快熔损坏指示器，无需中频电流信号互感器，无需任何中间继电器，连线极少。
更由于三相交流输入线不分相序，中频输出线不必区别相位的优点，使用户现场调试更为方便。
本控制电路曾经使用功率范围25KW—1500KW，频率200HZ—8000HZ。
控制电路板是中频电源的核心，在结构上也比较简洁，其大小只有16K纸的大小（295mm * 210mm）。
控制板在电路功能上可以分为整流触发电路、逆变电路、调节器电路、操作保护电路为了更好地使用、维护此电源，请在使用前仔细阅读本说明书。
一.型号含义：晶闸管变频装置，是将三相工频交流电能转变为单相中频电能的静止变频装置。
本装置采用并联逆变电路，因此负载适应能力较强，可以作为淬火、透热、熔炼以及其它感应加热设备的供电电源。
标称频率额定功率二.使用条件：1.海拔高度不超过1000米。
2.环境温度不超过+5℃～+35℃。
3.电源电压波动不大于±10％，波形畸变小于5％。
4.环境无易燃、易爆粉尘、无腐蚀性气体，无强烈振动。
5.安装于通风良好、无剧烈振动和冲击的工作场地；安放电源柜时垂直倾斜度不超过5度。
6.装置工作水压0.2～0.3MPa；进水温度不高于+5℃～30℃；水质6≤PH≤9；装置不可在凝露情况下使用。
三.技术数据：四.安装维护：1.设备拆箱后，首先检查各电器元件在运输过程中是否有损坏，所有紧固零件是否有松动或脱落，如果有上述情况发生应及时修复和紧固。
2.设备应安装在通风良好，不受雨水侵袭的室内。
机体与墙壁应保持一定的距离，以便机体前后左右门能正常开启。
3.进出水路由用户连接; 进出水各用两路,进水口管径为1.5英寸；出水口的管径为2英寸。
4.冷却水质应比较纯净；电阻率不小于2.5KΩ. CM(在温度25℃左右测量);PH值在6～9之间。
KGPS系列中频固态电源使用说明书西安迪利捷机电科技发展有限公司电话：（办）传真：网址：E-mail：公司简介西安迪利捷机电科技发展有限公司（西安迪利捷科技\DeLiJayst），是以研发、设计、制造及销售感应加热设备及控制线路为主的企业。
公司人员配备合理，其中工程技术人员占公司人数的40%以上，具有自主研发电子、自控、机械等多方面的能力。
在不断吸收国內外先进科技技术的同时，长期与西安电炉研究所、交通大学、西安石油大学、浙江大学等多家科研单位合作，已成功开发出用于淬火、透热、熔炼、钎焊、烧结等多领域的高、中、低频成套先进设备，特别是近两年来开发出的大功率Insulated Gate Bipolar Transistor 电源，填补了国内大功率超音频感应加热用电源的空白；为了适应行业发展需要，公司技术人员经过多年的不懈努力，相继开发出DLJ-3；DLJ-6；DLJ-7；DLJ-88；DLJ-24；DLJ-G3用于高、中、低频感应加热设备的控制主板，其市场占有率达到感应加热控制板行业的60%以上。
在开发新产品的同时我公司时刻遵循“依靠科技进步诚信务实发展”的原则，依靠强大的技术力量，为客户提供高品质、高性能的产品，公司产品以其可靠的质量与良好的售后服务在广大客户中赢得较高的赞誉。
公司自创立以来，就确立了“我们的信誉和客户的满意是最好的财富”为目标，以项目带动企业发展、以产品创新来提升企业竞争力的战略，公司坚持以人为本、和谐发展，从而增强了企业的凝聚力和向心力，不断推动企业发展。
目录1.概述―――――――――――――――――――――――（3）2.技术要求―――――――――――――――――――――（4）3.技术数据―――――――――――――――――――――（5）4.变频器工作原理――――――――――――――――――（5）5.调试―――――――――――――――――――――――（12）6.安装―――――――――――――――――――――――（15）7.维护与保养――――――――――――――――――――（16）8.操作方法及注意事项――――――――――――――――（17）9. 控制电路板各故障显示灯――――――――――――――（18）一、概述KGPS系列感应加热晶闸管变频装置，是利用晶闸管将三相工频交流电能变换成几百或几千HZ的单相交流电能。
KGPS系列感应加热电源用户手册清华大学电力电子厂2006.1编制目录1.KGPS系列感应加热电源使用说明书............................２第一节 概述...............................................................................................３第二节 电源基本工作原理.......................................................................５第三节 并联逆变电路的工作原理.............................................................８第四节 保护系统.. (12)第五节 使用与维护 (12)2.KGPS系列感应加热电源故障检修手册 (17)第一节 各控制板功能及故障分析 (18)第二节 整机故障分析 (22)3.KGPS系列感应加热电源售后服务办法 (24)4.KGPS系列感应加热电源现场安装反馈表 (25)KGPS系列感应加热电源使用说明书第一节 概述一、型号含义：KGPS100～500/1～8型并联逆变晶闸管中频电源，额定功率分100、160、200、250、300、350、500kW等几个规格，其额定工作频率为8kHz，根据实际负载配置情况，可在8kHz以下各频率段工作。
电源型号含义如下：K G P S - □/ □输出频率输出功率水冷式变频器晶闸管可控二、安装使用条件1、本电源应在下列条件下使用：海拔不超过1000m；设备周围环境温度不应超过+40℃，不低于-2℃；设备应在无导电及易爆炸尘埃，无腐蚀金属和破坏绝缘的气体的场合；安装于通风良好，无剧烈震动和冲击，垂直倾斜度不超过5°的场合；2、冷却水的进水要求：¾机械特性：透明，不浑浊，无沉淀物，总固体含量不超过250mg/L；¾化学特性：PH值为6～8，硬度不大于10度（即每升水中氧化钙含量≦100mg）；¾电阻率：大于2.5kΩ/cm；¾进水温度：不低于5℃，不高于35℃，冷却水的温升不超过20℃；¾进水压力：0.1～0.2MPa；电源设备、感应器、淬火变压器、补偿用电热电容器等均采用水冷，所提供冷却水状况的好坏直接影响电源正常运行的可靠性。

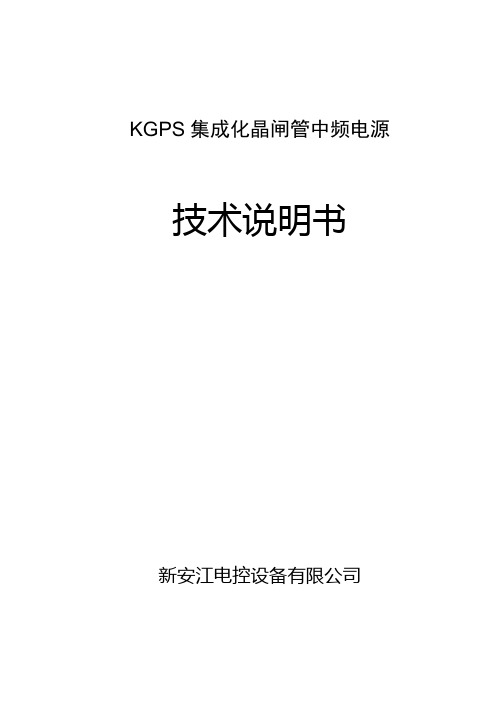

KGPS集成化晶闸管中频电源技术说明书新安江电控设备有限公司目录第一节概述 (2)第二节使用条件 (2)第三节技术规范 (3)第四节工作原理 (4)第五节中频电源的调功、控制、保护及起动 (10)第一节概述KGPS型可控硅中频电源是一种静止变频装臵,利用可控硅元件将工频三相交流电源变换成中频单相交流电源,主要应用于感应加热.感应熔炼及其他需要中频电源供电的场合.由于它具有整机效率高,重量轻,噪音小,起停迅速而且对电网无冲击,频率自动跟踪负载参数变化,功率调节方便等一系列优点.因而,它正在逐步取代中频发电机组.本装臵主电路采用"交流——直流——交流"变换系统由三相全控桥式整流电路,电感虑波电路,并联逆变电路组成.可控硅元件用水冷却.其控制系统由集成电路组成性能稳定,可靠.启动采用先进的零电压方式,安全,方便.维修简便,经济,特别适用于金属溶炼、加热及热处理工况.第二节使用条件(一)、环境条件及建筑设施１、本设备应安装于无剧烈震动，无导电尘埃，无腐蚀性气体，气温不高于40℃，相对湿度不大于85%，的室内。
２、本电源室应有防虫，防鼠，防蛇的措施，应有排气通风的设备，应有消防设备。
３、地沟应有防水水泥结构，上铺木板或水泥板并有排水设备，通风和散热良好。
４、本电源主机外壳应良好接地，(按一般低压电气设备标准接地，并允许重复接地)应有人身安全措施及电气防护用品。
５、在设计冷却设备时，应考虑外界停电时，能向炉子供给冷却水的备用水源。
(二)、对冷却水的要求１、PH值: 6～8２、电阻率：20kΩ/cm３、无沙石杂物４、进水温度：5～30℃５、进口水压：0.12～0.15Mpa６、水量：8 吨/时７、出水管内径大于３英寸(三)、主接线１、电源进线，采用铜芯电缆线，每相截面积：100 kW不小于100mm2，160kW不小于150mm2，250kW不小于240mm2，500kW 不小于500mm2。

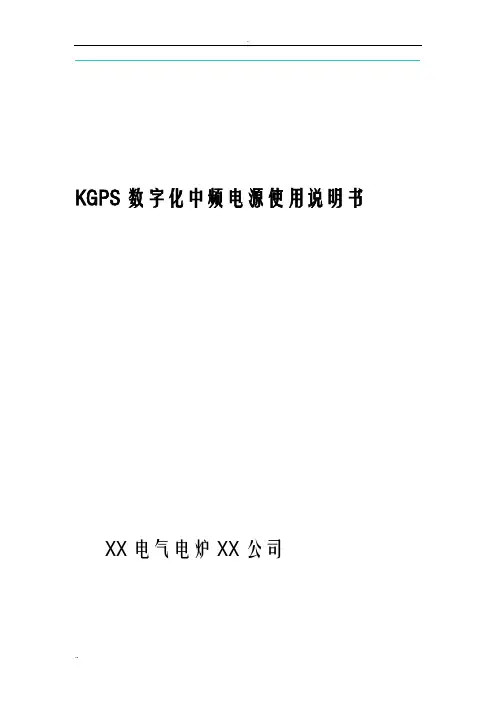

.KGPS数字化中频电源使用说明书XX电气电炉XX公司目录一、产品简介二、电源结构框图三、设备的安装四、电源的操作及注意事项五、电源工作原理简介六、调试方法七、常见故障维修方法八、技术咨询九、易损件清单一、产品简介数字化中频电源是我公司推出的第四代产品，高质量的调节性能、可靠稳定的运行、以及简洁的安装结构得到用户的一致赞赏。
数字化中频电源除采用常规的主电路以外，控制电路只需两只变压器和一块控制电路板即可。
彻底去掉了接触器、中间继电器、以及其它的辅助电路，使整套设备连线极少，更由于三相交流输入不必区分相序，中频输出线不必区别相位的优点，免去在用户现场调试成为可能。
该产品可在400-10KC的频率下任意运行，控制电路板可在25-1000KWX 围内只需作很简单的调整即可运行。
建议您在使用或检修该产品时详细阅读以下内容，以便了解该产品的性能和结构。
二、产品结构示意图图（1）中频电源结构框图三、设备的安装1、设备使用的技术条件本装置应在下列条件下使用：1.1环境温度：+5—40℃，24h内周期使用，平均温度不超过35℃，储存最低温度不低于-35℃并除去冷却水。
1.2环境条件：空气中不含有导电尘埃、酸、盐、腐蚀性及爆炸性气体、有可靠的排水通风装置。
最高相对湿度：环境温度40℃时不超过50%，20℃时不超过90%。
1.3海拔：海拔高度不超过3000m。
1.4安装倾斜度：倾斜度不超5°。
1.5电网质量：电压波形应为正弦波，电网电压波动不大于5%，波形畸变小于5%，频率变化不超过±2%。
1.6冷却水：装置工作水压1.5-2Kg/cm2，进水温度为5—35℃，水质PH<8，装置在凝露下不能使用。
2、安装方法2.1本装置对安装基础无特殊要求，但安装环境得参照本装置的使用条件，应安装在通风良好，不受雨水侵袭的室内，柜体与周围墙壁应保持1米以上距离，保证柜门能方便开启。
2.2装置在出厂前均按其技术条件经过出厂实验，但在运输中因震动，可能有线头松脱、螺丝松动和受潮等现象，应对上述现象进行检查、维护。

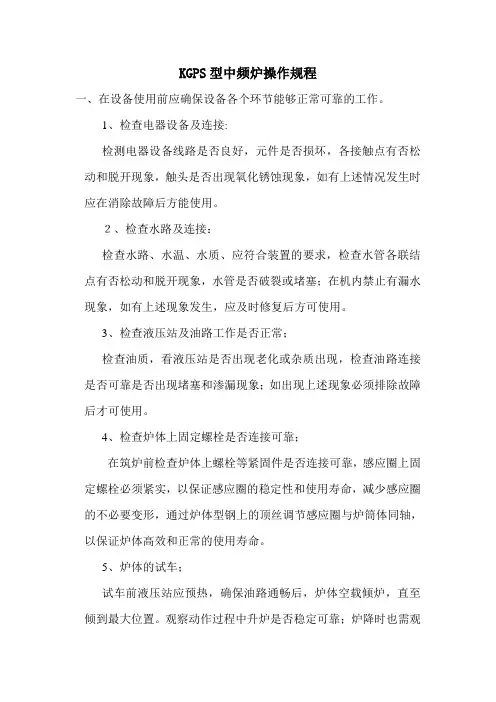

KGPS型中频炉操作规程一、在设备使用前应确保设备各个环节能够正常可靠的工作。
1、检查电器设备及连接:检测电器设备线路是否良好，元件是否损坏，各接触点有否松动和脱开现象，触头是否出现氧化锈蚀现象，如有上述情况发生时应在消除故障后方能使用。
２、检查水路及连接：检查水路、水温、水质、应符合装置的要求，检查水管各联结点有否松动和脱开现象，水管是否破裂或堵塞；在机内禁止有漏水现象，如有上述现象发生，应及时修复后方可使用。
3、检查液压站及油路工作是否正常；检查油质，看液压站是否出现老化或杂质出现，检查油路连接是否可靠是否出现堵塞和渗漏现象；如出现上述现象必须排除故障后才可使用。
4、检查炉体上固定螺栓是否连接可靠；在筑炉前检查炉体上螺栓等紧固件是否连接可靠，感应圈上固定螺栓必须紧实，以保证感应圈的稳定性和使用寿命，减少感应圈的不必要变形，通过炉体型钢上的顶丝调节感应圈与炉筒体同轴，以保证炉体高效和正常的使用寿命。
5、炉体的试车；试车前液压站应预热，确保油路通畅后，炉体空载倾炉，直至倾到最大位置。
观察动作过程中升炉是否稳定可靠；炉降时也需观察动作是否稳定灵活。
油路通断、油压、流量通过液压站控制调节，具体操作详见液压站使用说明书和液压工作原理图。
6、按照厂家说明书中规定的要求筑炉。
7、绝缘性能；在设备调试前必须保证绝缘物质的绝缘性能完好，带电体表面不得有潮湿现象，更不得有导电灰尘，设备周围不得灰尘过大，如有诸如此类的现象出现必须予以排除，以免设备因局部短路而致使元、部件损坏，造成不必要的经济损失。
8、设备在天冷的时候必须采取适当的防冻措施；如果设备不间断工作则无须防冻，环境温度介于0℃至-5℃时，停机10小时以上必须有防冻措施，环境温度介于-5℃至-10℃时，停机5小时以上必须有防冻措施，环境温度低于-10℃时，停机1小时以上必须有防冻措施。
具体防冻措施有如下集中：1、间歇开动循环泵或另启动备用泵，使得循环水流动，破坏冰冻成因（因人为因素太大，建议在北方不要采用该措施）2、加注防冻液（或乙二醇），具体添加量可根据气温情况咨询防冻液提供商。
KGPS系列中频固态电源使用说明书西安迪利捷机电科技发展有限公司电话：（办）传真：网址：E-mail：公司简介西安迪利捷机电科技发展有限公司（西安迪利捷科技\DeLiJayst），是以研发、设计、制造及销售感应加热设备及控制线路为主的企业。
公司人员配备合理，其中工程技术人员占公司人数的40%以上，具有自主研发电子、自控、机械等多方面的能力。
在不断吸收国內外先进科技技术的同时，长期与西安电炉研究所、交通大学、西安石油大学、浙江大学等多家科研单位合作，已成功开发出用于淬火、透热、熔炼、钎焊、烧结等多领域的高、中、低频成套先进设备，特别是近两年来开发出的大功率Insulated Gate Bipolar Transistor 电源，填补了国内大功率超音频感应加热用电源的空白；为了适应行业发展需要，公司技术人员经过多年的不懈努力，相继开发出DLJ-3；DLJ-6；DLJ-7；DLJ-88；DLJ-24；DLJ-G3用于高、中、低频感应加热设备的控制主板，其市场占有率达到感应加热控制板行业的60%以上。
在开发新产品的同时我公司时刻遵循“依靠科技进步诚信务实发展”的原则，依靠强大的技术力量，为客户提供高品质、高性能的产品，公司产品以其可靠的质量与良好的售后服务在广大客户中赢得较高的赞誉。
公司自创立以来，就确立了“我们的信誉和客户的满意是最好的财富”为目标，以项目带动企业发展、以产品创新来提升企业竞争力的战略，公司坚持以人为本、和谐发展，从而增强了企业的凝聚力和向心力，不断推动企业发展。
目录1.概述―――――――――――――――――――――――（3）2.技术要求―――――――――――――――――――――（4）3.技术数据―――――――――――――――――――――（5）4.变频器工作原理――――――――――――――――――（5）5.调试―――――――――――――――――――――――（12）6.安装―――――――――――――――――――――――（15）7.维护与保养――――――――――――――――――――（16）8.操作方法及注意事项――――――――――――――――（17）9. 控制电路板各故障显示灯――――――――――――――（18）一、概述KGPS系列感应加热晶闸管变频装置，是利用晶闸管将三相工频交流电能变换成几百或几千HZ的单相交流电能。
恒功率中频电源使用说明书一. 概述1．KGPS系列晶闸管恒功率恒功率中频电源是我厂最新开发研制的第六代数字化恒功率中频电源,与其它类型的恒功率中频电源相比较，其优点主要表现在以下几个方面：2．由于控制电路采用数字化结构，具有相序自适应功能，可自动实现与电网的同步，使得电源的三相交流输入可不区分相序。
结构简单，控制电路的外围器件及连线大大减少，整个系统的可靠性也有较大提高。
3．逆变电路采用扫频式零压启动方式，并设有自动重复启动电路，只要负载的品质因数Q≥2.5，启动成功率便可达到100%，无需任何附加的启动电路。
信号取样只需中频电压信号，省去了中频电流互感器，因此，电源与负载回路的连接无需区分极性。
4．电源具有完善的保护功能，主电路与控制电路的合闸、分闸次序以及使用人员的误操作等，均不会对系统产生任何不良影响。
具体功能有：缺相(OP)、过电压(OV)、过电流(OC)、水压低(WPL)、控制电源欠压(LV)等。
二．使用条件1．海拔不超过2000米。
2．环境温度-5℃～+35℃。
3．相对湿度不超过90%（25℃时）。
4．没有导电和易燃、易爆尘埃，没有腐蚀金属和损坏绝缘气体的场合。
5．无剧烈振动和冲击的室内。
6．电网电压波动不大于±10%。
四．系统原理图参见附图五．外形尺寸(供参考)1.功率小于等于50KW450（宽）×800（厚）×1200（高）2.功率大于,等于100KW1400（宽）×815（厚）×1970（高）六．原理及调试步骤1.控制电路原理整个控制电路除逆变末级触发单元外，做成一块印刷电路板结构。
功能上包括电源、整流触发、调节器、逆变、启动演算等，除调节器为模拟运算电路外，其余均为数字电路。
组成该控制板的核心集成电路为IC6，型号为ASIC-330，它是一块经编程处理的专用数字集成电路，有3路时钟输入口，31路输入/输出口，内部功能包括整流移相触发、相序自适应、逆变触发、逆变引前角锁定、逆变重复起动、过流保护、过压保护、缺相保护、水压低保护、控制板欠压保护，另外还有三个0.2秒钟的定时器。
KGPS恒功率晶闸管中频电源使用说明书1、概述Kgps恒功率晶闸管中频电源主要由电源开关、整流器、逆变器、电容组及感应线圈组成。
中央控制板由移相控制、保护电路、相序自适应电路、启动演算电路、逆变频率跟踪、逆变脉冲形成、脉冲放大及脉冲变压器组成。
其核心部件采用高性能、高密度、大规模专用MPU集成电路，使其电路除调节器外，其余均实现数字化，整流触发器部分不需要任何调整，具有可靠性高、脉冲对称度高、抗干扰能力强、反应速度快等特点。
逆变采用扫频式零压软启动方式，启动性能优于普通的零压软启动电路。
并设有自动重复启动电路，可防止中频电源偶尔的启动失败，使启动成功率达到100%。
频率跟踪电路采用的是平均值取样方案，提高了逆变的抗干扰能力，而且仅需取样中频电压信号，而无需槽路电容器的电流信号，免去了外接中频电流互感器、确定取样电流相位的烦恼。
因此，在调试和使用现场中，也不会由于中频输出线或取样电流互感器的相位接反，而产生中频电源不能启动的问题。
2、适用装置适用于各种透热、淬火及熔炼等。
3、正常使用条件3.1海拔不超过2000米。
3.2环境温度不低于-10℃，不高于+40℃。
3.3空气最大相对湿度不超过90%（20℃±5℃时）。
3.4运行地点无导电及爆炸性尘埃，无腐蚀金属和破坏绝缘的气体或蒸汽。
3.5无剧烈振动和冲击。
4、主要技术参数4.1主电路进线额定电压：100V~660V（50HZ—60HZ）4.2控制供电电源：单相17V/2A。
4.3中频电压反馈信号：AC 12V/15mA。
4.4电流反馈信号：AC 12V/5mA三相输入。
4.5整流触发脉冲移相范围：α=0~130°。
4.6整流触发脉冲不对称度：小于1°。
4.7整流触发脉冲信号宽度：≥600μS、双窄、间隔60°。
4.8整流触发脉冲特性：触发脉冲峰值电压：≥12V触发脉冲峰值电流：≥1A触发脉冲前沿陡度：≥0.5A/μS4.9逆变频率：400HZ~8KHZ。
KGPS系列中频感应加热，热处理设备一﹑应用范围KGPS系列中频感应电源广应用于各种金属（主要为钢﹑铸铁）淬火﹑透热﹑焊接﹑烧结﹑弯管等加工行业。
较传统的电阻炉﹑煤炉﹑油炉加热方式有着显著的优点:节能﹑低污染﹑加热时间短﹑工效高﹑温度控制准确﹑工件的氧化脱碳损耗小﹑工件表面的光洁度高,更有利于实现生产自动化控制。
设备可根据用户生产技术指标和功能进行专门设计。
二﹑设备型号说明，原理及配置方案1﹑型号说明(国家标准)2﹑加热原理当负载回路中的感应器线圈中通过中频交流电(500-8000或更高)时,在电磁场的作用下产生的磁力线切断线圈中的工件(相当于变压器的次级线圈, 匝数为一匝)于是在工件中将产生很强的感应电流,即涡流，此电流使工件被加热，甚至熔化。
当此原理应用于工件表面淬火处理时，由于电流的趋肤效应，只有工件的表面被加热，而工件的内部还保持原先的温度，这样工件只有表面被淬硬，工件的芯部则保持原有的韧度和强度。
相对于其它加热方法有着无法比拟的优点。
通过控制中频电源输出的功率﹑频率，可以很方便的控制工件被加热的温度﹑加热的速度﹑工件被加热的深度。
3﹑配置方案对于每套感应加热设备均包含有以下几个功能：(对于圆柱体坯料加热)三﹑典型加热设备技术参数表关于设备选型可根据工件的材质﹑形状尺寸﹑重量﹑要求被加热的深度﹑温度﹑生产率，可确定两个重要的参数:频率f和功率P。
其中参数频率f确定可参照下面公式：（以圆柱体坯料为列）其中：μ为工件材料的磁导率ρ为工件材料的电阻率D为工件直径四﹑设备配置及电源外形尺寸:1﹑一般成套中频感应加热设备应包括以下部份:⑴中频电源一台⑵电容柜一台(根据实际情况可与电源同一个柜)⑶水冷电缆二支⑷加热感应器⑸操作台⑹中频输出变压器⑺热处理机床⑻温度闭环自动控制系统。
前言非常感谢您购买陕西科文机电设备有限公司KGPS系列中频电炉设备。
本说明书主要介绍KGPS系列中频电炉设备。
KGPS系列中频电炉设备是按目前最先进的技术设计、制造的，其先进性和可靠性将给您带来高效率和低维修量。
本说明书详述了KGPS系列中频电炉设备的工作原理、操作方法和维护要点等等，在使用前务必请详细阅读，并按要求进行日常维护工作，以延长设备的使用寿命，降低故障。
本说明书仅是KGPS系列可控硅中频电炉设备及其相关附件的技术说明文件。
说明书中提到的附件并不一定装在每一套电源内。
电源的具体成套范围应以供货合同和技术协议书为准。
本说明书所标示的有关技术数据，说明和规格是根据现有产品而定的，鉴于产品的不断改进和提高，我们有可能调整部分技术数据和零部件规格，调整之处我们会提供附加的技术说明文件。
今后若有与本说明书不符的产品应以改进后的产品和附加的技术说明文件为准。
对以前生产的产品我们不承担改进的责任。
目录第一章概述 (3)第二章规格和技术参数 (4)第三章主电路工作原理 (5)第四章控制板原理 (14)第五章操作和安全守则 (22)第六章日常维护 (24)第七章故障诊断 (25)第八章安装 (29)第九章中频电炉的产品概述 (31)第十章附图第一章中频电源概述KGPS系列中频电源的作用是将输入的三相工频电能转变为单相中频电能，它主要用于中频感应熔化、保温、加热、淬火等等，作为此类设备的供电电源。
本系列电源的输出功率从100kW至12000kW，工作频率从100Hz至10kHz。
本系列电源的型号由二部分组成，见下图：KGPS1000/0.5表示KGPS系列晶闸管中频电源，输出功率1000kW，工作频率500Hz。
本系列中频电源采用交流－直流－交流变频方式，中频电源部分包括并联电容器组，160 kW以下中频电源规格的电容器组装在电源柜内，其它规格的中频电源均外置电容器组。
本系列电源的工作环境应符合下列要求：1.海拔高度不超过2000米。
1.型号说明：水冷式可控硅中频电源其型号KGPS—其含义如下图（1—1）图（1—1）2.使用条件：2.1环境温度周围温度不超过+40℃，24小时周期内的平均温度不超过+35℃，最低环境温度为+5℃，储存最低温度为-30℃（应除去冷却液）。
2.2大气条件空气中不得含有导电的尘埃、酸、盐、腐蚀性及爆炸性气体，相对湿度在最高温度为+40℃时不超过50%，在较低温度时，允许有较高的相对湿度，例如20℃以下时可超过90%。
2.3海拔海拔高度应不超过1000米。
2.4电网质量电压波形应为正弦波，其幅值的波动不超过±10%（波动在±5%时保证输出额定值，波动在±10%时保证可靠工作），频率的波动不超过±2%。
2.5冷却水条件装置采用循环水冷却，冷却水应透明、不浑浊、无沉淀，其水质应符合如下规定：酸碱度PH值在6～9范围内；硬度不大于10度(每度为1L水中含10mg氧化钙)；总固体含量不超过250mg/L；电导率不大于600u S/cm。
中频电源进水水压大于0.08Mpa，感应炉进水水压大于0.15Mpa。
出水要求顺畅，压力不大于0.05Mpa。
进水温度为+5℃～+35℃。
使用时应避免水路积垢及沉淀物堆积堵塞水路。
夏季湿度较大时，为避免水冷原件表面结露，应适当调节进水温度（如不小于0℃）或加强通风。
冬季气温较低时应防止结冰。
3.基本原理将三相交流电通过三相全桥式整流变成脉动的直流，经过电抗器滤波又将脉动的直流电变为较平滑的直流电，在经过逆变电路，将平滑直流电变成为单相的中频电流，送至负载两端。
负载是有补偿电容器及感应器并联组成回路，产生振荡，输出额定功率，额定频率。
因此又被称为并联谐振逆变器，如下图（2--1）所示：图（2—1）4．结构：按功率不同，装置结构有所不同，在此，仅以单个柜子为例说明主要原件的布置。
本装置单个柜内装有整流、滤波、逆变及控制、吸收和保护部分组成，内装有若干补偿电容器及启动部分。
KGPS系列感应加热用可控硅变频装置（全集成化恒功率型）使用说明书二零一一年三月目录第一章前言 (1)1.1 型号含义 (1)1.2 KGPS系列可控硅中频电源的基本参数 (3)1.3 部分GWJ系列快速熔炼（钢）炉技术参数 (3)1.4 安装使用条件 (4)1.5 冷却水 (5)1.6 产品执行标准 (6)第二章可控硅中频电源的工作原理 (6)2.1 三相全控桥整流电路的工作原理 (6)2.2 触发脉冲移相电路 (9)2.3 调节器工作原理 (10)2.4 逆变部分工作原理 (11)2.5 启动演算部分工作原理 (11)第三章并联逆变方式的中频电源 (12)3.1 并联逆变的工作原理 (12)3.2 中频频率的自动调整 (14)第四章安装与调试 (14)4.1 安装 (14)4.2 调试 (16)第五章日常使用维护、保养及注意事项 (17)附件1：炉衬打结工艺 (19)附件2：功率与频率的选择 (21)附件3：可控硅中频电源操作规程 (24)附件4：中频电源系统维护与维修 (25)第一章前言KGPS系列全集成化可控硅中频电源装置是一种利用可控硅把50Hz的工频电流变换成某一种频率的中频电流的半导体变频装置（又称固态静止变频装置），它与各种形式的负载配合，作为一种最干净的加热方式，在锻件加热、金属熔炼、表面淬火、正火、退火、弯管加热、钎焊……等场合得到非常广泛的应用。
这种在70年代发达国家迅速推广的新技术，代替了大多数燃料加热的燃烧炉，并以节能、高效、生产率高、损耗小、无污染、工人劳动强度低的优点得到了使用厂家的一致称赞。
我公司是研制、生产成套装置的专业生产厂家，有雄厚的技术力量，高级工程师、工程师占公司总人数的30%以上，是一家带有科研性质的、生产专用设备的公司。
多年来与大专院校、研究院所合作，开发了多种电路的中频电源、透热炉、熔炼炉及淬火设备。
近几年，又开发研制了全数字触发电路，大量采用集成电路及可编程控制逻辑芯片，并在简化操作、简化维修、简化调整、提高可靠性方面做了大量的工作。
