按钮和行程开关结构、工作原理、选型、使用与维护检修方法（一）、概述：1、主令电器用于在控制电路中以开关接点的通断形式来发布控制命令，使控制电路执行对应的控制任务。
2、主令电器应用广泛，种类繁多，常见的有按钮、行程开关、接近开关、万能转换开关、主令控制器、选择开关、足踏开关等。
（二）、按钮：1、按钮的结构、种类及常用型号：1.1按钮是一种最常用的的主令电器，其结构简单，控制方便。
1.2按钮由按钮帽、复位弹簧、桥式触点和外壳等组成，其结构示意图及图形符号如图1-20所示。
1.3触点采用桥式触点，额定电流在5A以下。
1.4触点又分常开触点（动断触点）和常闭触点（动合触点）两种。
1.5按钮从外形和操作方式上可以分为平钮和急停按钮，急停按钮也叫蘑菇头按钮，如图1-20（c）所示，除此之外还有钥匙钮、旋钮、拉式钮、万向操纵杆式、带灯式等多种类型。
1.6从按钮的触点动作方式可以分为直动式和微动式两种，图1-20中所示的按钮均为直动式，其触点动作速度和手按下的速度有关。
图1-20按钮结构示意图及图形符号。
1.7微动式按钮的触点动作变换速度快，和手按下的速度无关，其动作原理如图1-21所示。
1.8动触点由变形簧片组成，当弯形簧片受压向下运动低于平形簧片时，弯形簧片迅速变形，将平形簧片触点弹向上方，实现触点瞬间动作。
1.9小型微动式按钮也叫微动开关，微动开关还可以用于各种继电器和限位开关中，如时间继电器、压力继电器和限位开关等。
图1-21微动式按钮动作原理图。
1.10按钮一般为复位式，也有自锁式按钮，最常用的按钮为复位式平按钮，如图1-20（a）所示，其按钮与外壳平齐，可防止异物误碰。
2、按钮的颜色：2.1红色按钮用于“停止”、“断电”或“事故”。
2.2绿色按钮优先用于“起动”或“通电”，但也允许选用黑、白或灰色按钮。
2.3单钮双用的“起动”与“停止”或“通电”与“断电”，即交替按压后改变功能的，不能用红色按钮，也不能用绿色按钮，而应用黑、白或灰色按钮。

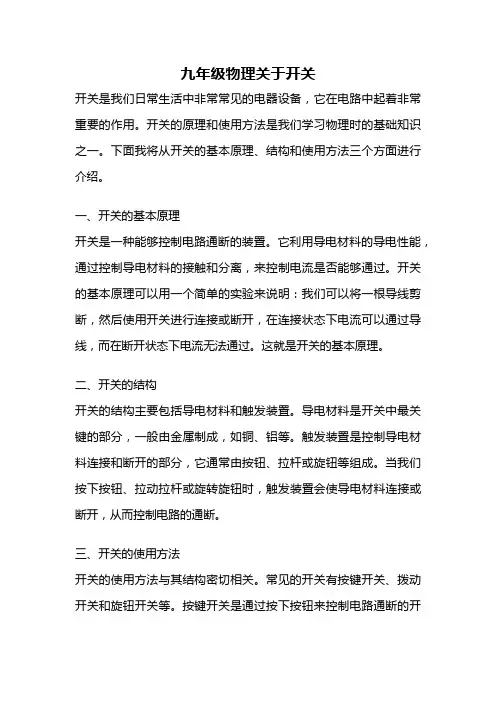

九年级物理关于开关开关是我们日常生活中非常常见的电器设备，它在电路中起着非常重要的作用。
开关的原理和使用方法是我们学习物理时的基础知识之一。
下面我将从开关的基本原理、结构和使用方法三个方面进行介绍。
一、开关的基本原理开关是一种能够控制电路通断的装置。
它利用导电材料的导电性能，通过控制导电材料的接触和分离，来控制电流是否能够通过。
开关的基本原理可以用一个简单的实验来说明：我们可以将一根导线剪断，然后使用开关进行连接或断开，在连接状态下电流可以通过导线，而在断开状态下电流无法通过。
这就是开关的基本原理。
二、开关的结构开关的结构主要包括导电材料和触发装置。
导电材料是开关中最关键的部分，一般由金属制成，如铜、铝等。
触发装置是控制导电材料连接和断开的部分，它通常由按钮、拉杆或旋钮等组成。
当我们按下按钮、拉动拉杆或旋转旋钮时，触发装置会使导电材料连接或断开，从而控制电路的通断。
三、开关的使用方法开关的使用方法与其结构密切相关。
常见的开关有按键开关、拨动开关和旋钮开关等。
按键开关是通过按下按钮来控制电路通断的开关，它常用于电子设备中，如电视机、电脑等。
拨动开关是通过拨动拉杆来控制电路通断的开关，它常用于电器设备中，如灯具、风扇等。
旋钮开关是通过旋转旋钮来控制电路通断的开关，它常用于调节电器设备的电流大小，如音响、电饭煲等。
不同类型的开关具有不同的使用方法，但基本原理都是一样的。
开关在我们的日常生活中无处不在。
无论是家庭还是工作场所，我们都需要用到开关来控制电路的通断。
开关的使用不仅方便了我们的生活，还保证了电路的安全运行。
在电路中，开关的位置和连接方式也非常重要。
正确设置开关的位置和连接方式能够保证电路的正常运行，避免电路短路或电器设备损坏的情况发生。
开关是我们生活中不可或缺的电器设备，它通过控制电路的通断来实现电器设备的开启和关闭。
了解开关的基本原理、结构和使用方法，对我们学习物理和使用电器设备都非常有帮助。
按钮工作原理按钮作为一种常见的电子元件，广泛应用于各种电子设备中，其工作原理是基于电流的开关控制。
本文将从按钮的结构、工作原理以及应用等方面进行详细介绍。
一、按钮的结构按钮一般由外壳、按键、弹簧、触点等组成。
外壳通常采用塑料或金属材料制成，具有一定的机械强度和外观美观的特点。
按键是按钮的核心部分，一般由塑料或橡胶材料制成，用来触发按钮的开关动作。
弹簧则起到恢复按键的作用，保证按钮能够自动复位。
触点是按钮的关键部分，由两个金属片组成，当按键被按下时，触点之间会发生接触或分离，从而控制电流的通断。
二、按钮的工作原理按钮的工作原理基于电流的开关控制。
当按钮处于未按下状态时，触点之间处于分离状态，电流无法通过触点流动，此时按钮处于断开状态。
而当按键被按下时，按键向下移动，使得触点之间发生接触，从而形成一条闭合电路，电流可以通过触点流动，此时按钮处于闭合状态。
三、按钮的应用按钮作为一种常见的电子元件，在各种电子设备中都有广泛的应用。
其中，最常见的应用之一是作为电源按钮。
例如，电视机、电脑主机等设备上都配备了电源按钮，通过按下按钮可以打开或关闭设备的电源。
此外，按钮还常用于控制设备的启动、停止、切换等功能。
例如，手机上的音量按钮可以调节音量大小，电梯上的楼层按钮可以选择所需的楼层。
除了上述应用之外，按钮还常用于一些特殊场景。
例如，紧急停机按钮是一种具有保护功能的按钮，一旦发生紧急情况，只需按下按钮即可立即停止设备的运行。
此外，按钮还常用于游戏手柄、遥控器等设备中，用于触发不同的操作。
四、按钮的分类根据按钮的工作原理和结构，按钮可以分为机械按钮、触摸按钮和电容按钮等几种类型。
1. 机械按钮：机械按钮是最常见的按钮类型，其按键需要通过物理力量来触发开关动作。
机械按钮具有结构简单、稳定可靠的特点，适用于各种环境。
2. 触摸按钮：触摸按钮通过电容传感技术实现按键的触发，无需物理按压，只需轻触按钮表面即可实现开关动作。

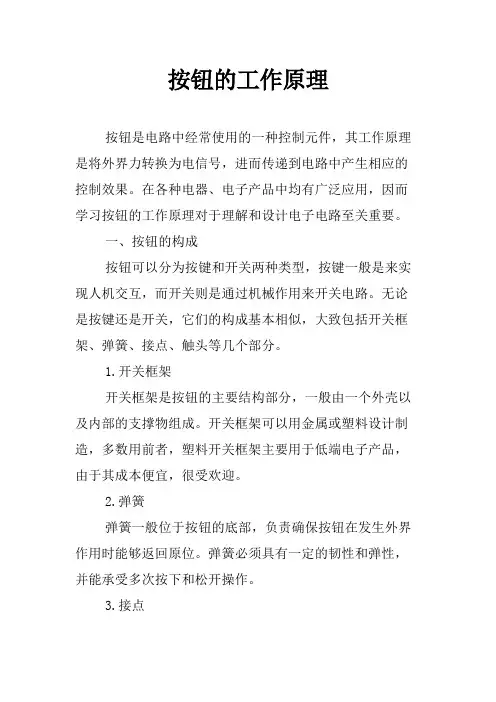

按钮的工作原理按钮是电路中经常使用的一种控制元件，其工作原理是将外界力转换为电信号，进而传递到电路中产生相应的控制效果。
在各种电器、电子产品中均有广泛应用，因而学习按钮的工作原理对于理解和设计电子电路至关重要。
一、按钮的构成按钮可以分为按键和开关两种类型，按键一般是来实现人机交互，而开关则是通过机械作用来开关电路。
无论是按键还是开关，它们的构成基本相似，大致包括开关框架、弹簧、接点、触头等几个部分。
1.开关框架开关框架是按钮的主要结构部分，一般由一个外壳以及内部的支撑物组成。
开关框架可以用金属或塑料设计制造，多数用前者，塑料开关框架主要用于低端电子产品，由于其成本便宜，很受欢迎。
2.弹簧弹簧一般位于按钮的底部，负责确保按钮在发生外界作用时能够返回原位。
弹簧必须具有一定的韧性和弹性，并能承受多次按下和松开操作。
3.接点接点是按钮的核心部分，与之配套的触头通常由铜或银等材料制成，可实现电路高速运行及连续开关。
一般来说，按钮的外观精度越高，接点也就越精确。
二、按钮的工作原理按钮的工作原理可以分为两个过程：按下和松开。
按钮按下的过程是通过外界力量对按钮上的机械零件产生作用，使接点在短时间内紧密连接，从而产生一个电导通道，这个时候电路中的电流就能够流在通道的内部。
这个通道在松开按钮后又会解除，使得接点分离，产生一个中断的电流通路，从而导致电路中的设备停止工作。
从电阻计的角度来看，按钮的工作原理是使电阻值变化。
按下按钮引起接点受外力作用而形成导通，相当于引入低电阻，电路阻值则变大；松开按钮，则电路阻值变回原来的值。
由此可以推断出按钮的导通状态数值关系，就是按钮按下时阻值变小，松开时恢复原样。
三、按钮的应用按钮是电路中非常基础的元件，被广泛应用于各种电器、电子产品中。
它可以作为触发器，在电路中发挥控制作用。
在电气、通讯、航空航天、计算机、医疗设备等领域，按钮的应用范围越来越广泛。
比如手提钞票计数器中的清零按钮、豆浆机的启动按钮、电子打印机的打印按钮等等。

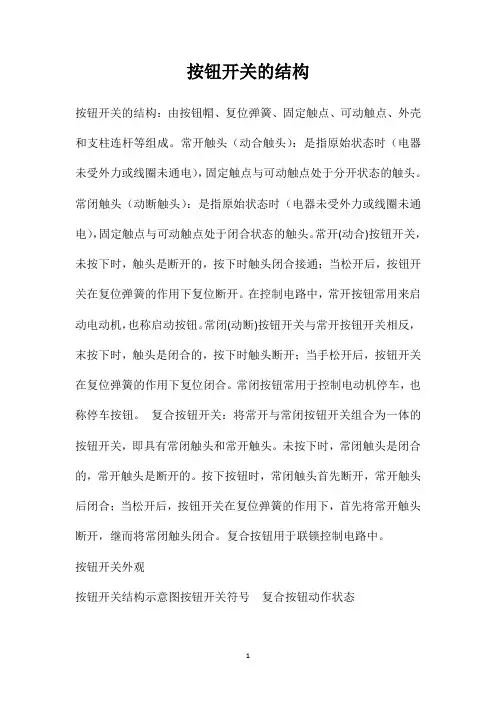

按钮开关的结构
按钮开关的结构：由按钮帽、复位弹簧、固定触点、可动触点、外壳和支柱连杆等组成。
常开触头（动合触头）：是指原始状态时（电器未受外力或线圈未通电），固定触点与可动触点处于分开状态的触头。
常闭触头（动断触头）：是指原始状态时（电器未受外力或线圈未通电），固定触点与可动触点处于闭合状态的触头。
常开(动合)按钮开关，未按下时，触头是断开的，按下时触头闭合接通；当松开后，按钮开关在复位弹簧的作用下复位断开。
在控制电路中，常开按钮常用来启动电动机，也称启动按钮。
常闭(动断)按钮开关与常开按钮开关相反，末按下时，触头是闭合的，按下时触头断开；当手松开后，按钮开关在复位弹簧的作用下复位闭合。
常闭按钮常用于控制电动机停车，也称停车按钮。
复合按钮开关：将常开与常闭按钮开关组合为一体的按钮开关，即具有常闭触头和常开触头。
未按下时，常闭触头是闭合的，常开触头是断开的。
按下按钮时，常闭触头首先断开，常开触头后闭合；当松开后，按钮开关在复位弹簧的作用下，首先将常开触头断开，继而将常闭触头闭合。
复合按钮用于联锁控制电路中。
按钮开关外观
按钮开关结构示意图按钮开关符号复合按钮动作状态
1。

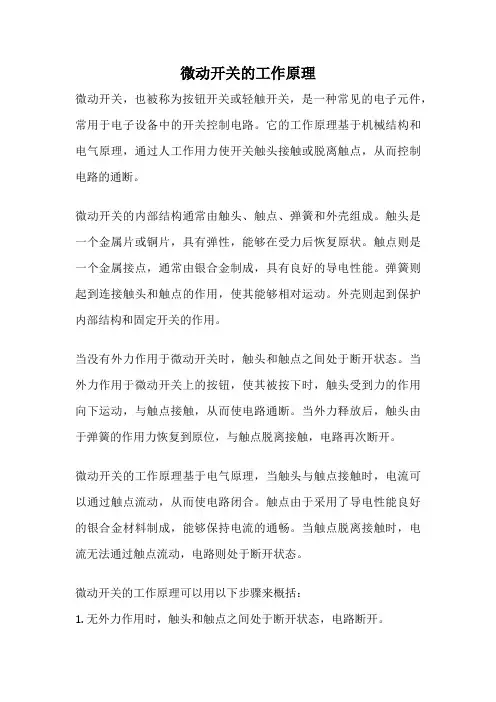

微动开关的工作原理微动开关，也被称为按钮开关或轻触开关，是一种常见的电子元件，常用于电子设备中的开关控制电路。
它的工作原理基于机械结构和电气原理，通过人工作用力使开关触头接触或脱离触点，从而控制电路的通断。
微动开关的内部结构通常由触头、触点、弹簧和外壳组成。
触头是一个金属片或铜片，具有弹性，能够在受力后恢复原状。
触点则是一个金属接点，通常由银合金制成，具有良好的导电性能。
弹簧则起到连接触头和触点的作用，使其能够相对运动。
外壳则起到保护内部结构和固定开关的作用。
当没有外力作用于微动开关时，触头和触点之间处于断开状态。
当外力作用于微动开关上的按钮，使其被按下时，触头受到力的作用向下运动，与触点接触，从而使电路通断。
当外力释放后，触头由于弹簧的作用力恢复到原位，与触点脱离接触，电路再次断开。
微动开关的工作原理基于电气原理，当触头与触点接触时，电流可以通过触点流动，从而使电路闭合。
触点由于采用了导电性能良好的银合金材料制成，能够保持电流的通畅。
当触点脱离接触时，电流无法通过触点流动，电路则处于断开状态。
微动开关的工作原理可以用以下步骤来概括：1. 无外力作用时，触头和触点之间处于断开状态，电路断开。
2. 外力作用于微动开关上的按钮，使其被按下。
3. 触头受到力的作用向下运动，与触点接触，电路闭合。
4. 外力释放后，触头由于弹簧的作用力恢复到原位，与触点脱离接触，电路再次断开。
微动开关的工作原理简单而可靠，广泛应用于各种电子设备中，如手机、电脑、家用电器等。
它的设计紧凑，使用方便，具有较长的寿命和良好的可靠性。
在电路控制方面起到了重要的作用，使得人们能够方便地操作电子设备，实现各种功能。
微动开关是一种基于机械结构和电气原理的开关元件，通过人工作用力使开关触头接触或脱离触点，从而控制电路的通断。
它的工作原理简单可靠，广泛应用于各种电子设备中，为人们提供了便捷的操作方式。
通过了解微动开关的工作原理，我们能够更好地理解和应用这一电子元件。
按键开关结构按键开关是一种常见的电子元件，广泛应用于各种电子产品以完成开关功能。
按键开关结构多样，常见的包括推按钮开关、切换开关、拨动开关等。
本文将介绍按键开关的结构和原理，以及其在电子产品中的应用。
一、按键开关的结构按键开关的结构可以简单分为以下几个部分：开关体、齿轮、弹簧、触点等。
1. 开关体：开关体是按键开关的外壳，通常由塑料或金属材料制成。
开关体具有孔槽等结构，用于安装其他零部件。
2. 齿轮：齿轮是按键开关的核心组成部分，也是控制开关动作的关键。
齿轮可以使按键在被按下和弹起的过程中实现连续动作。
齿轮通常由塑料或金属材料制成。
3. 弹簧：弹簧是按键开关中的重要零部件，用于提供按键的回弹力。
弹簧通常由弹性材料制成，具有一定的弹性和稳定性。
4. 触点：触点是按键开关的关键部分，也是实现开关通断功能的重要组成部分。
按键开关通常包含两个触点，分别为常闭触点和常开触点。
当按键被按下时，触点闭合实现通断。
二、按键开关的原理按键开关的原理是通过按键的压力或动作来改变触点状态，从而实现电流的通断控制。
当按键被按下时，触点闭合，电流可以通过；当按键弹起时，触点断开，电流不再通过。
按键开关通常使用弹簧提供回弹力，使按键能够自动弹起。
同时，按键开关还可以利用齿轮等结构设计实现连续动作，例如长按功能、多段切换功能等。
三、按键开关的应用按键开关广泛应用于各种电子产品中，如手机、电脑、遥控器、家电等。
下面分别介绍几种常见的按键开关应用：1. 手机：手机上常见的按键开关有电源键、音量键等。
通过按下不同的按键，可以实现手机的开关、静音、调节音量等功能。
2. 电脑：电脑键盘是一个重要的按键开关应用。
通过键盘上的按键，可以输入字符、控制光标移动、实现快捷操作等功能。
3. 遥控器：遥控器上的按键开关用于控制电视、空调、音响等家电设备。
通过遥控器上的按键，可以实现开关机、频道切换、音量调节等操作。
4. 家电：家电中常见的按键开关包括空调遥控面板、洗衣机按钮面板等。
按钮开关的结构按钮开关是一种常见的电子元件，用于控制电路的通断或切换。
它的结构通常包括按钮、开关机构以及连接线路等部分。
本文将介绍按钮开关的结构和工作原理，并探讨其在不同领域的应用。
一、按钮开关的结构1. 按钮按钮是按钮开关的最外层部分，通常由塑料或金属制成。
它的形状可以是圆形、方形、矩形等多种形式，具体形状取决于应用场景和设计需求。
按钮上通常标有相关的符号或文字，用于指示开关的功能或状态。
2. 开关机构开关机构是按钮开关的核心部分，它决定了按钮开关的工作原理。
常见的开关机构有螺旋弹簧式开关、双向推拉式开关和翻板开关等。
- 螺旋弹簧式开关：这种开关机构通过旋转按钮来控制电路的通断。
按钮通过螺旋弹簧与内部接点相连，当旋转按钮时，接点会闭合或断开，从而对电路进行切换。
- 双向推拉式开关：这种开关机构通过按钮的推拉来控制电路的通断。
按钮可以在两个方向上进行推拉，分别对应着不同的电路状态。
当按钮处于一个方向时，电路通断状态为一种情况，而当按钮处于另一个方向时，电路通断状态则会发生改变。
- 翻板开关：这种开关机构通过按钮的左右或上下翻转来控制电路的通断。
按钮的翻转会导致内部的接点闭合或断开，从而实现电路的切换。
3. 连接线路连接线路是按钮开关的导电部分，用于将按钮与电路连接起来。
连接线路通常由金属材料制成，具有良好的导电性能。
它们被安装在按钮开关的底座上，并与开关机构相连，以便传输电流信号。
二、按钮开关的工作原理按钮开关的工作原理基于其开关机构的设计。
当按钮被按下或旋转时，开关机构内部的接点会发生闭合或断开，从而控制电路的通断状态。
以常见的螺旋弹簧式开关为例，当按钮被旋转至闭合状态时，螺旋弹簧将按钮与内部的接点连接起来，使电流得以流通，电路处于通断状态。
而当按钮被旋转至断开状态时，螺旋弹簧会将按钮与接点分离，电流无法流通，电路处于断开状态。
不同类型的按钮开关在工作原理上存在一些差异，但它们都通过按钮的操作来控制电路的通断或切换。

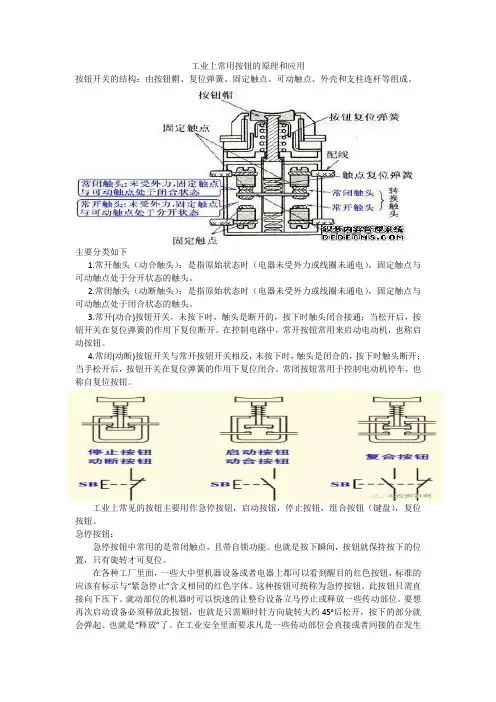

工业上常用按钮的原理和应用按钮开关的结构：由按钮帽、复位弹簧、固定触点、可动触点、外壳和支柱连杆等组成。
主要分类如下1.常开触头（动合触头）：是指原始状态时（电器未受外力或线圈未通电），固定触点与可动触点处于分开状态的触头。
2.常闭触头（动断触头）：是指原始状态时（电器未受外力或线圈未通电），固定触点与可动触点处于闭合状态的触头。
3.常开(动合)按钮开关，未按下时，触头是断开的，按下时触头闭合接通；当松开后，按钮开关在复位弹簧的作用下复位断开。
在控制电路中，常开按钮常用来启动电动机，也称启动按钮。
4.常闭(动断)按钮开关与常开按钮开关相反，末按下时，触头是闭合的，按下时触头断开；当手松开后，按钮开关在复位弹簧的作用下复位闭合。
常闭按钮常用于控制电动机停车，也称自复位按钮。
工业上常见的按钮主要用作急停按钮，启动按钮，停止按钮，组合按钮（键盘），复位按钮。
急停按钮：急停按钮中常用的是常闭触点，且带自锁功能。
也就是按下瞬间，按钮就保持按下的位置，只有旋转才可复位。
在各种工厂里面，一些大中型机器设备或者电器上都可以看到醒目的红色按钮，标准的应该有标示与“紧急停止”含义相同的红色字体。
这种按钮可统称为急停按钮。
此按钮只需直接向下压下。
就动部位的机器时可以快速的让整台设备立马停止或释放一些传动部位。
要想再次启动设备必须释放此按钮，也就是只需顺时针方向旋转大约45°后松开，按下的部分就会弹起。
也就是“释放”了。
在工业安全里面要求凡是一些传动部位会直接或者间接的在发生异常情况下会对人体产生伤害的机器都必须加以保护措施，急停按钮就是其中之一。
启动按钮和停止按钮：启动和停止按钮内部结构是一模一样的，在颜色上有所区分。
线路接法不同，电磁启动器中，一般是把‘停止’按钮串联在接触器（继电器）线圈回路中。
而‘启动’按钮则是并联在接触器的‘自锁’触点两端的。
组合按钮：将常开与常闭按钮开关组合为一体的按钮开关，即具有常闭触头和常开触头。
防水按钮开关的结构防水按钮开关是一种常见于室外或潮湿环境中使用的电子开关。
它具有防水功能，能够有效避免水分对开关的损害。
本文将详细介绍防水按钮开关的结构以及其工作原理。
一、防水按钮开关的结构主要由以下几个部分组成：1. 按钮盖：按钮盖是防水按钮开关上最外层的部分，一般采用耐磨、耐腐蚀的材料制成，如塑料或金属。
按钮盖的设计通常具有防水凸缘，使得水分无法轻易渗透到开关内部。
2. 按钮：按钮是防水按钮开关的核心部分，用于进行开关操作。
按钮通常由导电材料制成，例如铜或银，以保证电流的传导。
此外，按钮还要具有防水功能，因此常使用防水橡胶垫片来密封按钮与开关壳体之间的空隙。
3. 弹簧：弹簧是连接按钮和触点之间的元件，起到弹性支撑的作用。
防水按钮开关使用的弹簧应具有良好的弹性，以确保按钮的回弹和稳定性。
4. 触点：触点是防水按钮开关的关键部分，用于控制电流的通断。
它通常由导电材料制成（如铜或银合金），通过按钮的按压来打开或关闭电路。
触点处于开关壳体内一定的位置，与外界隔离，从而保证了开关内电路不受水分侵蚀。
5. 开关壳体：开关壳体是防水按钮开关的外壳，起到保护内部结构的作用。
开关壳体一般由防水材料制成，如橡胶、塑料等，以确保其对水分的密封性。
二、防水按钮开关的工作原理防水按钮开关的工作原理基本上与普通的按钮开关相同。
当按钮被按下时，按钮与触点之间的弹簧会将按钮弹回，同时使触点闭合，从而导通电流。
当按钮再次被按下，触点会打开，电流停止流动。
而防水按钮开关不仅具备普通按钮开关的功能，还具备防水能力。
其防水能力主要体现在以下几个方面：1. 按钮盖的设计：防水按钮开关的按钮盖通常采用类似漏斗的设计，使得水分无法轻易渗透到开关内部。
同时，按钮盖的材料具有耐磨、耐腐蚀的特性，能够有效保护按钮内部结构。
2. 防水橡胶垫片：防水按钮开关使用防水橡胶垫片来密封按钮与开关壳体之间的空隙，防止水分渗透。
橡胶垫片具有柔软的弹性，能够有效阻挡水分的进入。
急停按钮开关内部构造-概述说明以及解释1.引言1.1 概述急停按钮开关是一种常见的电气设备，用于紧急情况下立即停止工作过程。
它被广泛应用于工业机械、自动化设备以及其他需要紧急停止机制的领域。
急停按钮开关内部构造是实现其功能的关键。
本文将深入探讨急停按钮开关的内部构造，并阐明其原理与作用。
急停按钮开关的内部构造通常由按钮、触发机构和开关装置组成。
按钮是用户按下的部分，触发机构是按钮的触发装置，开关装置则是按下按钮后实现断电、切断电源的设备。
按钮通常有一个明显的红色外壳，以便于快速辨识和操作。
触发机构通过按钮的按下来转动或推动开关装置，以实现急停动作。
急停按钮开关的内部构造需要满足以下几个关键要素：一是可靠性，必须保证在任何情况下都能快速地停止工作；二是安全性，急停按钮开关必须具备防误操作的功能，避免误触发；三是耐用性，由于急停按钮开关通常频繁使用，其内部构造需要经受长期的高强度操作。
具体来说，急停按钮开关的内部构造包括以下几个关键组件：触发装置、弹簧、连杆、触点以及电路。
触发装置可以通过按钮按下的力量将触点分开，并迅速切断电路，停止电流的流动。
弹簧的作用是使触发装置能够迅速地返回原位，以便下次使用。
连杆通过按钮的按下来驱动触发装置的动作。
触点是连接电流的关键部分，其断开可以迅速切断电源从而停止工作。
急停按钮开关的内部构造不仅仅是一种机械装置，同时也涉及到电气原理的应用。
当按钮按下时，触点的断开会切断电路中的电流，从而实现停止工作的目的。
这种内部构造的设计使得急停按钮开关在电气设备的安全控制中起到了至关重要的作用。
总之，急停按钮开关内部构造是实现设备停止的核心机制。
通过对其概述，我们可以更好地理解急停按钮开关的作用和原理。
这有助于我们在工业领域和其他需要安全停止机制的场景中更有效地使用急停按钮开关，保障人员和设备的安全。
1.2 文章结构文章结构部分的内容可以从以下几个方面进行描述：首先，我们将介绍文章的整体结构以及各个章节的内容安排。
按钮开关内部结构图解 - 电工基础按钮开关分为启动开关（绿色按钮），停止按钮（红色按钮）和复合按钮（颜色不肯定），其不同的功能是由内部桥式动触头的位置不同打算的。
什么是桥式动触头呢？如上图，其中1是按钮，就是我们上文所说的绿色红色等颜色；2是弹簧，是按钮开关必需协作接触器使用的关键；3就是桥式动触头；4，5是静触头。
2弹簧的特性大家都清楚，最大的特点就是没有外力挤压的时候，会自动复位。
这样一来就会发生一种状况——按压1按钮时，会挤压2弹簧，使得3动触头向下移动；松开1按钮时，2弹簧会自动复位，带动3动触头向上移动。
这样一来，就消灭了启动按钮和停止按钮。
启动按钮没有4静触头，只有5静触头。
这样一来，当2弹簧压缩时，3动触头会与5静触头接触，形成通路；松开后，2弹簧自动复位，3动触头与5静触头断开，形成断路。
这种按钮的接线柱，就是5静触头的两侧，共两个接线柱。
这样一来，就有了启动按钮的特性：按下按钮时，电路通电，松开按钮后，电路断电。
即不操作时，按钮属于常开状态。
启动按钮在电路图中的图形符号如下：停止按钮没有5静触头，只有4静触头。
这样一来，当2弹簧压缩时，3动触头会与4静触头分别，形成断路；松开后，2弹簧自动复位，3动触头与4静触头接触，形成通路。
这种按钮的接线柱，就是4静触头的两侧，共两个接线柱。
这样一来，就有了停止按钮的特性：按下按钮时，电路断电，松开按钮后，电路通电。
即不操作时，按钮属于常闭状态。
停止按钮在电路图中的图形符号如下：复合按钮就是所谓的机械互锁，它是把停止按钮和启动按钮结合在一起了，因此叫“复合”。
其内部结构与讲解用图完全相同，即4静触头和5静触头同时存在。
这样一来，当2弹簧压缩时，3动触头会与4静触头分别，同时与5静触头接触，使4静触头两端的接线柱形成断路，使5静触头两端的接线柱形成通路；松开后反之。
这种按钮在4静触头和5静触头两侧各有两个接线柱，共4个接线柱。
在连接时，可以将4个接线柱接入两个回路中，使这两个回路形成机械互锁；亦可从4个接线柱中选择需要的两个接线柱连接，使之成为启动按钮或停止按钮。
按钮开关工作原理按钮开关是一种常见的电气元件，广泛应用于各种电子设备和电路中。
它通过控制电路的通断，实现对设备的开关控制。
那么，按钮开关是如何工作的呢？本文将从按钮开关的结构、工作原理和应用进行详细介绍。
按钮开关的结构通常由按钮、弹簧、触点和外壳组成。
按钮是用户操作的部分，通过按下按钮来实现对电路的控制。
弹簧的作用是使按钮回弹，保证按钮在松开后能够恢复到原来的位置。
触点是按钮开关的核心部件，它在按下按钮时闭合或断开电路，从而实现对设备的控制。
外壳则起到保护内部零部件的作用，同时也方便按钮开关的安装和固定。
按钮开关的工作原理可以简单分为两种类型，机械式按钮开关和电子式按钮开关。
机械式按钮开关通过按钮的机械运动来实现对触点的闭合或断开，从而控制电路的通断。
而电子式按钮开关则是通过电子元件来实现对触点的控制，通常采用集成电路和传感器等技术。
在机械式按钮开关中，当用户按下按钮时，按钮会向下运动，使触点闭合，电路通电，设备开始工作。
当用户松开按钮时，按钮会回弹，触点断开，电路断电，设备停止工作。
这种机械式按钮开关结构简单，可靠性高，成本低，广泛应用于各种电子设备中。
而电子式按钮开关则更多地应用于一些对精度和稳定性要求较高的场合。
它通过集成电路控制触点的闭合和断开，通常采用触摸式按钮开关或电容式按钮开关。
当用户触摸按钮时，传感器会检测到触摸信号，通过集成电路控制触点的状态，从而实现对电路的控制。
这种电子式按钮开关结构复杂，但具有灵敏度高、寿命长、稳定性好等优点。
按钮开关在各种电子设备中有着广泛的应用，例如电视遥控器、手机、电脑等。
它不仅可以实现对设备的开关控制，还可以实现各种功能的切换，如音量调节、频道切换等。
此外，按钮开关还常常与指示灯结合在一起，用于显示设备的工作状态，提高用户体验。
总的来说，按钮开关是一种简单而重要的电气元件，它通过控制电路的通断，实现对设备的开关控制。
无论是机械式按钮开关还是电子式按钮开关，它们都在电子设备中发挥着重要作用。
旋转按钮开关工作原理
旋转按钮开关是一种常见的电子开关装置，用于控制电路的开关状态。
其工作原理如下：
1. 结构组成：旋转按钮开关通常由旋转钮、固定底座、接触片、弹簧等组成。
旋转钮通常被固定在底座上，可以顺时针或逆时针旋转。
2. 开关状态：旋转钮可以有多个离散的位置，每个位置代表一个开关状态（如开或关）。
当旋转钮处于某个位置时，该位置的接触片与底座上的接触片连接或断开，从而控制电路的通断。
3. 连接关系：旋转钮的内部通常包含多个极点（也称为针脚），其中一些会以弹簧产生恒定的接触压力，确保良好的电气连接。
旋转钮根据位置的不同，可以通过接触片的旋转和压点，将某些极点连接或断开。
4. 控制电路：旋转钮开关可以用于控制直流或交流电路。
通过将旋转钮开关连接到需要控制的电路中，可以实现开启或关闭电路。
当旋转钮被旋转到特定位置时，相应的接触片与极点之间建立或断开连接，从而控制电流的流动。
综上所述，旋转按钮开关通过旋转钮的转动来改变接触片与极点之间的连接状态，从而控制电路的通断。
这种基本的工作原理使得旋转按钮开关在许多电子设备和电路中都有广泛应用。
按钮开关的结构
在开始文章前，先说个故事。
相比大家小时候都用过圆珠笔，也肯定试过按一下就出来按一下就进去。
不知道大家有没有想过这是为什么，或者自己动手将圆珠笔拆开一探究竟。
其实是结构的设置，本文所探讨的是和圆珠笔相似的按钮开关的组成，来指导其中的奥秘！
按钮开关的结构：由按钮帽、复位弹簧、固定触点、可动触点、外壳和支柱连杆等组成。
主要分类如下
1.常开触头（动合触头）：是指原始状态时（电器未受外力或线圈未通电），固定触点与可动触点处于分开状态的触头。
2.常闭触头（动断触头）：是指原始状态时（电器未受外力或线圈未通电），固定触点与可动触点处于闭合状态的触头。
3.常开(动合)按钮开关，未按下时，触头是断开的，按下时触头闭合接通；当松开后，按钮开关在复位弹簧的作用下复位断开。
在控制电路中，常开按钮常用来启动电动机，也称启动按钮。
4.常闭(动断)按钮开关与常开按钮开关相反，末按下时，触头是闭合的，按下时触头断开；当手松开后，按钮开关在复位弹簧的作用下复位闭合。
常闭按钮常用于控制电动机停车，也称自复位按钮。
5.复合按钮开关：将常开与常闭按钮开关组合为一体的按钮开关，即具有常闭触头和常开触头。
未按下时，常闭触头是闭合的，常开触头是断开的。
按下按钮时，常闭触头首先断开，常开触头后闭合，可认为是自锁型按钮；当松开后，按钮开关在复位弹簧的作用下，首先将常开触头断开，继而将常闭触头闭合。
复合按钮用于联锁控制电路中。
P.S 图片中出现的SB为按钮开关的英文缩写（一般也做push button）按钮详细结构如下：
按钮开关结构示意图
按钮开关符号
复合按钮动作状态
当然这只是最普通的按钮开关（也称平钮）的结构示意图，至于更复杂的带灯按钮，急停按钮开关等，是在此基础上进行的改造与处理，当然其本质还是触点的接通与闭合。
