LED显示屏常见故障及故障分析处理LED显示屏是一种常见的显示设备，广泛应用于室内和室外广告、舞台演出、商场展示等场所。
然而，由于长时间工作和外部环境的影响，LED显示屏也会出现各种故障。
下面将介绍LED显示屏常见的故障及其分析处理方法。
1.电源故障：LED显示屏无法正常开机或显示屏亮度不足。
分析处理方法：-检查电源线是否连接稳固，确保电源供应正常。
-检查电源开关是否损坏，如有损坏需要更换。
-检查电源模块是否短路或故障，如有故障需要修理或更换。
2.显示屏芯片故障：LED显示屏出现闪烁、扭曲或色彩异常。
分析处理方法：-检查驱动芯片是否正常工作，如有问题需要更换。
-检查芯片接触是否良好，确保连接稳固。
-检查信号输入是否正常，检查信号线是否有故障。
3.灯珠故障：LED显示屏出现单个或多个灯珠亮度不均匀或不亮的现象。
分析处理方法：-检查灯珠接触是否良好，确保连接稳固。
-检查灯珠是否老化或损坏，如有需要更换灯珠。
-检查驱动电流是否过大或过小，适当调整电流。
4.显示屏模块故障：LED显示屏部分区域无法正常显示或有色差。
分析处理方法：-检查模块接口是否松动或脱落，确保连接稳固。
-检查模块IC是否正常工作，如有问题需要更换。
-检查模块背板是否变形或烧毁，如有需要修复或更换。
5.控制系统故障：LED显示屏无法响应控制指令或显示效果不符合预期。
分析处理方法：-检查控制卡和控制电路是否正常工作，如有问题需要修理或更换。
-检查控制软件是否设置正确，重新设置或升级软件版本。
-检查控制信号传输线路是否正常，确保连接稳固。
综上所述，LED显示屏常见故障包括电源故障、显示屏芯片故障、灯珠故障、显示屏模块故障和控制系统故障。
对于这些故障，我们可以采取相应的分析处理方法，如检查连接是否稳固，更换故障部件或调整相关参数，以确保LED显示屏能够正常工作。
一、液晶显示器的主要技术指标1、尺寸和显示屏一般LCD显示器(即LCD屏)的对角线尺寸有以下几种：14"、15"、15.1"、17"、17 .1"。
本机为15"(304.1×228 .1mm)。
现在的LCD显示屏均采用薄膜晶体管有源矩阵显示屏(TFT Active Matrix Panel)、所有R、G、B 像素中的每一个颜色的像素均由1 个TFT(薄膜晶体管)来控制，数百万个TFT构成一个有源矩阵，成为LCD屏。
2、点距水平点矩指每个完整像素(含R、G、B)的水平尺寸，垂直点距指每个完整像素的垂直尺寸。
例如本机采用1024×768个像素的LCD屏，尺寸为15"(304.1mm×228.1mm)，则水平点距=304.1mm÷1024=0.297mm，垂直点距=228.1÷768=0.297mm。
3、分辨率、刷新率(场频)、行频、信号模式LCD屏的分辨率是指液晶屏制造所固有的像素的列数和行数，如1024×768(多为15"，能满足XGA信号模式要求)，800×600(多为14"，能满足SVGA信号模式要求。
)分辨率越高，清晰度越好。
刷新率即显示器的场频。
刷新率越高，显示图像的闪动就越小。
LCD显示器的最高场频和最高行频，主要由液晶屏的技术参数所决定。
本机的LCD屏允许的最高行频为80KHz，最高场频为75Hz。
在LCD显示的分辨率、行频和刷新率确定后，其接收的最高信号模式就明确了，现LCD显示器一般有以下2种产品，本产品属第一种。
15" XGA 1024×768 75Hz 60KHz (行频60KHz、场频75Hz)17" SXGA 1280×1024 75Hz 80KHz (行频80KHz、场频75Hz)4、对比度对比度是表现图象灰度层次的色彩表现力的重要指标，一般在200∶1~400∶1之间，越大越好。
lcd驱动ic原理
LCD驱动IC是一种用于控制液晶显示屏（LCD）的集成电路。
它负责接收来自主控芯片的指令，并将图像、文本等数据转换为适合液晶显示的信号。
LCD驱动IC的原理主要包括以下几
个方面：
1. 数据处理：LCD驱动IC接收来自主控芯片的指令和数据，
通过内部的逻辑电路对这些数据进行解析和处理。
根据不同的指令和数据格式，LCD驱动IC会执行相应的操作。
2. 显示控制：LCD驱动IC需要根据指令和数据来控制液晶显
示屏的像素点亮和灭。
一般来说，液晶显示屏由一组行和列组成的像素阵列，LCD驱动IC根据接收到的数据来选择哪些像
素点亮、哪些像素灭，从而显示出图像或文字。
3. 电源控制：LCD驱动IC还负责控制液晶显示屏的电源供应。
它可以通过控制不同的电压信号来调节液晶的对比度、亮度等参数，以达到最佳的显示效果。
4. 时序控制：液晶显示屏的像素点亮和灭需要按照一定的时序来进行。
LCD驱动IC会通过内部的时序生成电路来生成准确
的时序信号，确保像素点能够按照正确的时序进行驱动。
5. 数据传输：LCD驱动IC需要将处理后的数据传输给液晶显
示屏，通常采用并行或串行的方式进行。
并行传输通常速度较快，适用于大尺寸液晶显示屏；串行传输则需要较少的线材，适用于小尺寸液晶显示屏。
总之，LCD驱动IC是一种重要的芯片，负责控制液晶显示屏的显示和电源供应。
通过合理的数据处理、显示控制、电源控制、时序控制以及数据传输，LCD驱动IC能够实现高质量的图像和文字显示效果。
一、液晶显示器的主要技术指标1、尺寸和显示屏一般LCD显示器(即LCD屏)的对角线尺寸有以下几种：14"、15"、15.1"、17"、17.1"。
本机为15"(304.1×228.1mm)。
现在的LCD显示屏均采用薄膜晶体管有源矩阵显示屏(TFT Active Matrix Panel)、所有R、G、B像素中的每一个颜色的像素均由1个TFT(薄膜晶体管)来控制，数百万个TFT构成一个有源矩阵，成为LCD屏。
2、点距水平点矩指每个完整像素(含R、G、B)的水平尺寸，垂直点距指每个完整像素的垂直尺寸。
例如本机采用1024×768个像素的LCD屏，尺寸为15"(304.1mm ×228.1mm)，则水平点距=304.1mm÷1024=0.297mm，垂直点距=228.1÷768=0.297mm。
3、分辨率、刷新率(场频)、行频、信号模式LCD屏的分辨率是指液晶屏制造所固有的像素的列数和行数，如1024×768(多为15"，能满足XGA信号模式要求)，800×600(多为14"，能满足SVGA信号模式要求。
)分辨率越高，清晰度越好。
刷新率即显示器的场频。
刷新率越高，显示图像的闪动就越小。
LCD显示器的最高场频和最高行频，主要由液晶屏的技术参数所决定。
本机的LCD屏允许的最高行频为80KHz，最高场频为75Hz。
在LCD显示的分辨率、行频和刷新率确定后，其接收的最高信号模式就明确了，现LCD显示器一般有以下2种产品，15"X GA 1024×768 75Hz 60KHz(行频60KHz、场频75Hz)17"S XGA 1280×1024 75Hz 80KHz(行频80KHz、场频75Hz)4、对比度对比度是表现图象灰度层次的色彩表现力的重要指标，一般在200∶1~400∶1之间，越大越好。

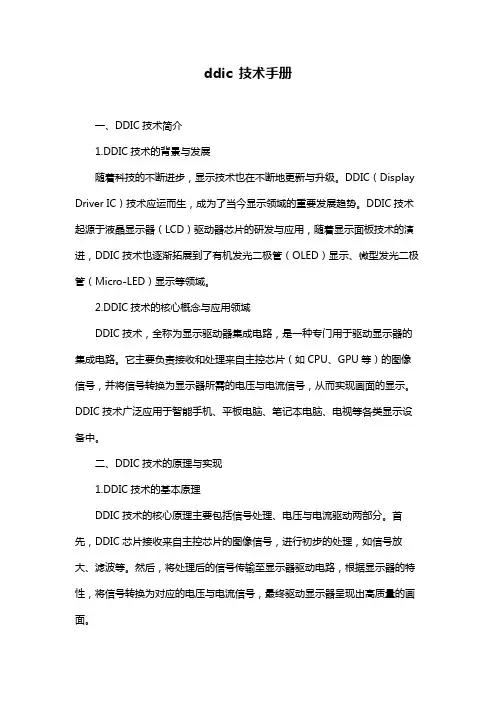

ddic 技术手册一、DDIC技术简介1.DDIC技术的背景与发展随着科技的不断进步，显示技术也在不断地更新与升级。
DDIC（Display Driver IC）技术应运而生，成为了当今显示领域的重要发展趋势。
DDIC技术起源于液晶显示器（LCD）驱动器芯片的研发与应用，随着显示面板技术的演进，DDIC技术也逐渐拓展到了有机发光二极管（OLED）显示、微型发光二极管（Micro-LED）显示等领域。
2.DDIC技术的核心概念与应用领域DDIC技术，全称为显示驱动器集成电路，是一种专门用于驱动显示器的集成电路。
它主要负责接收和处理来自主控芯片（如CPU、GPU等）的图像信号，并将信号转换为显示器所需的电压与电流信号，从而实现画面的显示。
DDIC技术广泛应用于智能手机、平板电脑、笔记本电脑、电视等各类显示设备中。
二、DDIC技术的原理与实现1.DDIC技术的基本原理DDIC技术的核心原理主要包括信号处理、电压与电流驱动两部分。
首先，DDIC芯片接收来自主控芯片的图像信号，进行初步的处理，如信号放大、滤波等。
然后，将处理后的信号传输至显示器驱动电路，根据显示器的特性，将信号转换为对应的电压与电流信号，最终驱动显示器呈现出高质量的画面。
2.DDIC技术的实现流程与方法DDIC技术的实现流程主要包括以下几个步骤：（1）信号接收与处理：DDIC芯片接收来自主控芯片的图像信号，对其进行放大、滤波等处理。
（2）数据转换与存储：将处理后的信号转换为显示器所需的电压与电流数据，并存储在DDIC芯片的寄存器中。
（3）电压与电流驱动：根据寄存器中的数据，DDIC芯片输出相应的电压与电流信号，驱动显示器显示画面。
（4）控制系统与控制：实现显示器的时序控制、背光控制等功能，保证画面的稳定显示。
三、DDIC技术的优势与价值1.提高显示效果与画面质量DDIC技术通过精确的电压与电流控制，可以有效提高显示设备的分辨率和刷新率，实现更高清晰度、更流畅的画面效果。
显示器的驱动ic原理
显示器的驱动IC（Integrated Circuit）是一种集成电路芯片，用于控制显示器的像素点的亮灭和颜色变化。
显示器的驱动IC原理主要包括以下几个方面：
1. 输入信号处理：驱动IC接收来自主机或者其他设备的输入信号，如视频信号或者数据信号，进行处理和转换，使之符合显示器的输入要求。
2. 显示芯片控制：驱动IC内部集成了多个显示芯片，每个显示芯片对应一个像素点，该芯片控制像素点的亮灭和颜色变化。
通过驱动IC的控制信号，可以同时或者分时地控制多个显示芯片，实现图像的显示。
3. 显示信号处理：驱动IC将输入信号转换成显示模式所需的信号格式，并进行时序控制，以确保图像的稳定性和清晰度。
4. 电源管理：驱动IC还负责对显示器的电源进行管理，在不同时间段对各个组件进行供电和控制，以提高电源的效率和显示器的寿命。
5. 显示器亮度和对比度的调节：驱动IC中可以通过内部的电路和算法来实现显示器亮度和对比度的调节，以满足用户的不同需求。
6. 通信接口：驱动IC通常还集成了通信接口，如I2C、SPI等，以实现和其他设备的通信和控制，便于用户进行设置和调试。
以上是显示器驱动IC的一般原理，不同型号和规格的驱动IC可能会有一些细微的差异。
总之，显示器的驱动IC起到了控制和管理显示器的关键作用，保证了图像的显示效果和稳定性。
显示屏常用IC引脚功能
1.电源引脚：
(1)VCC/VDD:供电正电源，一般为3.3V或5V，用于提供主要的工作
电压。
(2)GND:接地引脚，用于连接电路的地。
2.信号引脚：
(1)D0-Dn:数据引脚，用于传输显示信号的数据。
(2)CLK:时钟引脚，用于驱动数据传输的时钟。
(3)R/G/B:彩色显示屏的RGB引脚，分别用于传输红、绿、蓝三种颜
色的数据。
(4)HSYNC/VSYNC:水平同步/垂直同步引脚，用于控制显示的同步信号。
(5)DE:显示使能引脚，用于控制是否启用显示功能。
(6)OE:输出使能引脚，用于控制数据输出。
3.控制引脚：
(1)CS:片选引脚，用于选择芯片的使能状态。
(2)RS/DC:数据/命令选择引脚，用于区分数据和命令的传输。
(3)WR:写引脚，用于控制写入数据到芯片。
(4)RD:读引脚，用于控制从芯片读取数据。
(5)RESET:复位引脚，用于对芯片进行复位操作。
(6)BL_EN:背光使能引脚，用于控制背光的开关。
4.其他引脚：
(1)INT:中断引脚，用于处理中断信号。
(2)PWM:脉冲宽度调制引脚，用于控制背光亮度。
(3)ADJ:调节引脚，用于调节显示屏的特性，如对比度、亮度等。
(4)NC:不连接引脚，未使用的引脚。
显示屏IC引脚的具体功能会根据不同的显示屏类型、制造商和应用场景而有所不同。
以上是一些常见的引脚功能的介绍，但并不包括所有的引脚功能。
在使用显示屏IC时应根据具体的规格书或数据手册进行引脚功能的确认和使用。
ic驱动芯片IC驱动芯片，全称集成电路驱动芯片，是一种专门用来驱动各种设备和接口的集成电路芯片。
它能够通过内部的电路逻辑和控制信号，控制设备的工作状态和传输数据，从而实现各种功能。
IC驱动芯片通常包括输入端口、输出端口、控制逻辑和电源等组成部分。
其中，输入端口用来接收外部的信号，输出端口用来控制设备的工作，控制逻辑则负责处理输入信号并控制输出信号的工作状态。
电源是供应芯片正常工作所需的能量。
IC驱动芯片的作用主要有以下几个方面：1. 控制设备工作：IC驱动芯片能够根据信号输入控制设备的工作状态，如开关机、电流大小、频率等。
例如，汽车电子控制单元（ECU）上的IC芯片能够通过控制汽车的各个电子部件来实现发动机控制、车辆稳定性控制、安全气囊控制等功能。
2. 传输数据：IC驱动芯片能够通过输入输出端口传输数据，实现设备之间的数据交换。
例如，计算机主板上的南桥芯片能够控制各个外设设备的数据传输，如硬盘、光驱、鼠标、键盘等。
3. 增强信号功率：IC驱动芯片能够将输入信号的功率增加，从而使其能够驱动需要较大功率的设备。
例如，音频功放芯片能够将音频信号放大，从而使其能够驱动耳机或扬声器产生较大的音量。
4. 实现特定功能：IC驱动芯片还能够通过其内部的逻辑电路实现一些特定的功能。
例如，触摸屏控制芯片能够通过监测触摸屏上用户的触摸行为，实现对屏幕的手势操作和输入控制。
IC驱动芯片在现代电子设备中起到了至关重要的作用。
它能够将各种外设设备和控制信号连接起来，实现设备之间的数据交换和功能控制。
同时，由于IC驱动芯片体积小、功耗低、性能稳定，因此也广泛应用在各类便携式电子设备（如手机、平板电脑、数码相机等）中。
尽管IC驱动芯片在电子设备中的作用非常重要，但它也存在一些问题。
例如，由于IC驱动芯片的工作需要电源供应，因此在设计电路时需要考虑电源的问题。
另外，由于IC驱动芯片的功能复杂，其设计和生产也需要专业的技术和设备，这对芯片制造商来说是一个挑战。

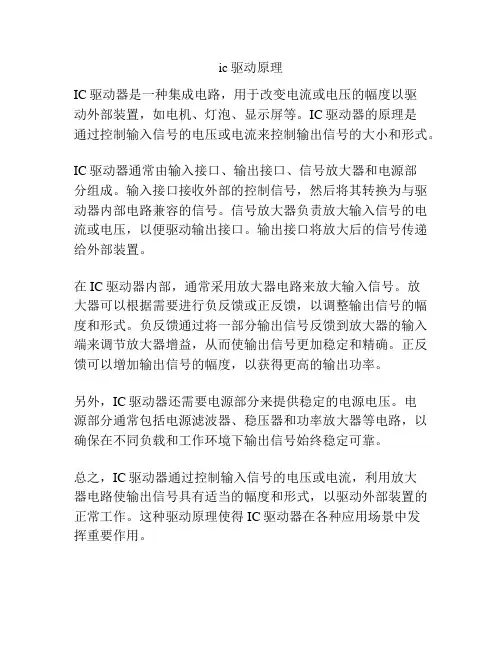

ic驱动原理
IC驱动器是一种集成电路，用于改变电流或电压的幅度以驱
动外部装置，如电机、灯泡、显示屏等。
IC驱动器的原理是
通过控制输入信号的电压或电流来控制输出信号的大小和形式。
IC驱动器通常由输入接口、输出接口、信号放大器和电源部
分组成。
输入接口接收外部的控制信号，然后将其转换为与驱动器内部电路兼容的信号。
信号放大器负责放大输入信号的电流或电压，以便驱动输出接口。
输出接口将放大后的信号传递给外部装置。
在IC驱动器内部，通常采用放大器电路来放大输入信号。
放
大器可以根据需要进行负反馈或正反馈，以调整输出信号的幅度和形式。
负反馈通过将一部分输出信号反馈到放大器的输入端来调节放大器增益，从而使输出信号更加稳定和精确。
正反馈可以增加输出信号的幅度，以获得更高的输出功率。
另外，IC驱动器还需要电源部分来提供稳定的电源电压。
电
源部分通常包括电源滤波器、稳压器和功率放大器等电路，以确保在不同负载和工作环境下输出信号始终稳定可靠。
总之，IC驱动器通过控制输入信号的电压或电流，利用放大
器电路使输出信号具有适当的幅度和形式，以驱动外部装置的正常工作。
这种驱动原理使得IC驱动器在各种应用场景中发
挥重要作用。
LED显示屏驱动芯片的各类及应用1 引言LED显示屏主要是由发光二极管(LED)及其驱动芯片组成的显示单元拼接而成的大尺寸平面显示器。
驱动芯片性能的好坏对LED显示屏的显示质量起着至关重要的作用。
近年来，随着LED市场的蓬勃发展，许多有实力的IC厂商，包括日本的东芝(TOSHIBA)、索尼(SONY)，美国的德州仪器(T1)，台湾的聚积(MBl)和点晶科技(SITl)等，开始生产LED专用驱动芯片。
2 驱动芯片种类LED驱动芯片可分为通用芯片和专用芯片两种。
所谓的通用芯片，其芯片本身并非专门为LED而设计，而是一些具有LED显示屏部分逻辑功能的逻辑芯片(如串-并移位寄存器)。
而专用芯片是指按照LED发光特性而设计专门用于LED显示屏的驱动芯片。
LED是电流特性器件，即在饱和导通的前提下，其亮度随着电流的变化而变化，而不是靠调节其两端的电压而变化。
因此专用芯片一个最大的特点就是提供恒流源。
恒流源可以保证LED的稳定驱动，消除LED的闪烁现象，是LED显示屏显示高品质画面的前提。
有些专用芯片还针对不同行业的要求增加了一些特殊的功能，如亮度调节、错误检测等。
本文将重点介绍专用驱动芯片。
2．1通用芯片通用芯片一般用于LED显示屏的低档产品，如户内的单色屏，双色屏等。
最常用的通用芯片是74HC595。
74HC595具有8位锁存、串—并移位寄存器和三态输出。
每路最大可输出35mA的电流(非恒流)。
一般的IC厂家都可生产此类芯片。
显示屏行业中常用Motorola(Onsemi)，Philips及ST等厂家的产品，其中Motorola的产品性能较好。
2．2专用芯片专用芯片具有输出电流大、恒流等特点，比较适用于电流大，画质要求高的场合，如户外全彩屏、室内全彩屏等。
专用芯片的关键性能参数有最大输出电流、恒流源输出路数、电流输出误差(bit-bit,chip-chip)和数据移位时钟等。
●最大输出电流目前主流恒流源芯片的最大输出电流多定义为单路最大输出电流，一般在90mA左右。
显示屏常用IC引脚功能1. 电源引脚：显示屏电源引脚通常包括VCC、GND和N/C (No Connection)。
VCC是显示屏的供电引脚，通常与正电源连接。
GND是地引脚，与负电源连接。
N/C是未连接引脚，通常被保留未使用。
2.时钟引脚：时钟引脚用于控制显示的刷新频率。
常见的时钟引脚包括CLK、CLKIN和MCLK。
CLK是显示屏内部的时钟引脚，用于驱动整个显示屏系统的工作。
CLKIN是外部时钟输入引脚，可以接入外部时钟源。
MCLK是主时钟引脚，用于同步显示屏与主处理器之间的时钟信号。
3.数据引脚：数据引脚用于传输图像数据。
常见的数据引脚包括DATA、RD、WR、DOUT和DIN。
DATA是图像数据引脚，用于将图像数据传输到显示屏驱动IC。
RD和WR分别是读和写引脚，用于控制数据的读取和写入。
DOUT是显示屏输出数据引脚，用于将显示数据传输到显示屏模块。
DIN是显示屏输入数据引脚，用于接收来自主处理器的数据传输。
4.控制引脚：控制引脚用于控制显示屏的各种功能。
常见的控制引脚包括CS、RS、RST和BL。
CS是片选引脚，用于选择显示屏驱动IC。
RS是寄存器选择引脚，用于选择控制寄存器或数据寄存器。
RST是复位引脚，用于将显示屏复位为初始状态。
BL是背光控制引脚，用于控制显示屏背光的亮度。
5.显示控制引脚：显示控制引脚用于控制显示屏的显示模式、像素和亮度等参数。
常见的显示控制引脚包括DISP、EN、MODE和PWM。
DISP是显示使能引脚，用于控制显示屏的显示状态。
EN是使能引脚，用于打开或关闭显示屏。
MODE是模式选择引脚，用于选择不同的显示模式，如16位或24位色彩模式。
PWM是脉宽调制引脚，用于调节显示屏背光的亮度。
以上是显示屏常用IC引脚的功能介绍。
不同类型的显示屏可能具有不同的引脚功能和命名方式，具体的引脚定义和功能应结合相关的显示屏驱动IC的数据手册进行查阅。
驱动IC1. 什么是驱动IC驱动IC（Integrated Circuit）是一种集成电路芯片，用于控制和驱动外部电子设备。
它可以根据输入信号提供所需的电压、电流或功率来驱动外部设备。
驱动IC通常用于工业自动化、汽车电子、消费电子等领域，广泛应用于各种设备和系统。
2. 驱动IC的功能驱动IC可以完成多种功能，根据应用需求的不同，其功能也会有所差异。
下面是一些常见的驱动IC功能：2.1 电源管理驱动IC可以提供电源管理功能，包括电压调节、电流限制和电源保护等。
它们可以根据需要提供稳定的电压和电流输出，并对电源进行监控和保护，以防止过压、过流等故障。
2.2 信号处理驱动IC可以对输入信号进行处理，包括放大、滤波、变换等操作。
它们可以将输入信号调整为适合外部设备的工作范围，并提供所需的信号质量和精度。
2.3 电机驱动驱动IC常用于电机驱动领域，可以提供电机驱动所需的功率和控制信号。
它们可以控制电机的转速、方向和停止，并实现各种驱动模式，如恒速控制、变频控制等。
2.4 LED驱动驱动IC也常用于LED照明和显示领域，可以提供LED所需的电流和功率。
它们可以控制LED的亮度、颜色和闪烁等效果，并支持PWM调光和多通道驱动等功能。
2.5 触摸感应驱动IC还可以支持触摸感应功能，用于触摸屏、触摸按钮等应用。
它们可以对触摸输入信号进行处理，并提供触摸位置检测、触摸事件识别和手势识别等功能。
3. 驱动IC的应用驱动IC在各个领域都有广泛的应用。
下面是一些常见的驱动IC应用：3.1 工业自动化驱动IC在工业自动化中扮演着重要角色。
它们可以控制各种执行器和驱动器，如伺服电机、步进电机、液压阀和马达等，实现自动化生产线的控制和运行。
3.2 汽车电子驱动IC在汽车电子中具有广泛应用。
它们可以用于控制汽车的各种功能，如车灯、电动窗户、空调系统等。
驱动IC还可以用于电动车的电池管理系统和电动驱动系统。
3.3 消费电子驱动IC也在消费电子产品中得到广泛使用，如智能手机、平板电脑、电视机和音频设备等。
up6003amt6驱动ic原理UP6003AMT6驱动IC原理引言：随着电子技术的快速发展和各类电子设备的不断普及，驱动器芯片（也称驱动IC）在电子产品中的作用日益重要。
其中，UP6003AMT6驱动IC 是一种常见且性能优良的驱动芯片。
本文将从驱动器芯片的定义开始，逐步介绍UP6003AMT6驱动IC的工作原理。
第一部分：驱动器芯片的定义及应用领域驱动器芯片是一种能够控制和驱动外部设备的集成电路。
它通过集成功率放大器、电源管理电路和逻辑控制电路，将电子设备的信号转化为能够驱动外部设备的信号，从而实现电路的正常工作。
驱动器芯片在各种电子设备中广泛应用，例如液晶显示屏、LED照明、电机控制等。
其中，对于功率性能和可靠性要求较高的应用领域，需要选用性能优良的驱动IC来确保电路的稳定工作。
第二部分：UP6003AMT6驱动IC的基本特性UP6003AMT6驱动IC是一种常见的低压差线性稳压器驱动器。
它具有以下基本特性：1. 供电电压范围广：UP6003AMT6驱动IC的供电电压范围为3V至5.5V，适用于多种供电电源；2. 高电流输出：该驱动IC的输出电流可达3A，能够满足大部分电路的驱动需求；3. 低压差表现：UP6003AMT6驱动IC的输出电压与输入电压之间的压差非常小，仅为0.15V；4. 低噪声输出：该驱动IC具有低噪声输出特性，可以有效减少电路中的干扰；5. 支持短路保护：UP6003AMT6驱动IC内部集成了短路保护电路，当外部设备发生短路时，能够自动切断输出，以保护IC和外部设备的安全。
第三部分：UP6003AMT6驱动IC的工作原理1. 输入和输出端电路：UP6003AMT6驱动IC的输入端连接至供电电源，通过内部的稳压电路将输入电压稳定为设定的输出电压。
输出端连接至外部设备，通过集成的功率放大器将输入信号转化为能够驱动外部设备的信号。
2. 稳压电路：UP6003AMT6驱动IC内部的稳压电路由一系列的电子元件组成，主要包括电容器、电感和稳压管等。
液晶显示器原理与常见故障维修作者：徐杰燊来源：《硅谷》2009年第06期[摘要]从液晶显示器的工作原理人手，对液晶显示器常见故障进行分析，并提出一些实用的维修方法及思路。
[关键词]液晶显示器故障维修中图分类号：TP6文献标识码：A文章编号：1671－7597（2009）0320015－01一、液晶显示器的工作原理液晶显示器简称LCD，主要由液晶显示屏、信号处理电路、背光灯电路构成。
其显示屏是一个模块，信号处理主要由图象信号A/D转换电路、控制电路等构成。
背光灯电路是一个逆变电路，用于点亮液晶显示屏内的灯管。
（一）液晶显示器屏的结构。
将液晶材料灌注在两片玻璃之间，每片玻瑞各与一组电极片相接，电极片是透明的，可以透光。
水平（行）电极片连接到一片玻璃上，垂直（列）电极片连接到另一片玻璃上。
像素就产生在液晶材料的一个行电极片和一个列电极片的交叉点上。
在每一个像素点上利用薄膜技术制作硅电晶体电极，用来控制像素点的开与关。
两片偏光膜贴附在每个玻璃片的外层，两片玻璃片内夹着彩色滤光片、配向膜和液晶，然后将它封成液晶盒。
再以约11只驱动IC做成两组IC模组，分别控制面板上的X轴及Y轴（即液晶屏上的行电极片和列电极片），再加上硬塑外框及控制电路、背光灯模组，就构成了一个完整的液晶屏组件。
液晶显示器除了液晶屏外，还有下列配件：（1）驱动板：完成图像信号的A/D转换，产生同步的扫描驭动脉冲。
（2）驱屏线：连接驱动板和液晶屏。
（3）高压板：产生背光灯驱动电压。
（4）高压板线材：连接高压板和背光灯。
（5）电源适配器（分外置和内置两种）：提供液晶显示器工作电源。
（二）图像显示原理。
液晶显示器的背光灯（冷阴极荧光管）射出的光线经过反射板和导光板使光线平铺展开，经过偏光膜、玻璃基板、配向膜射入液晶材料中。
TFT-LCD（薄膜晶体管驱动型液晶显示器）是利用薄膜技术做成的硅电晶体电极，采用扫描法来选择任意一个显示点（即像素点）的开与关。
