液晶显示器常用通用驱动板介绍

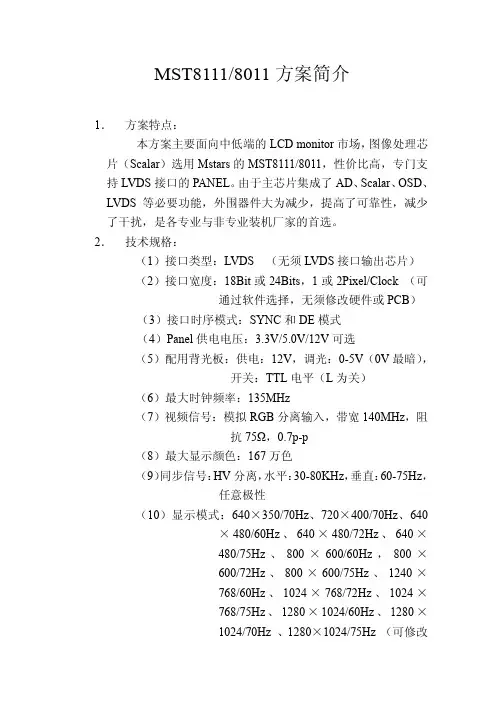

MST8111/8011方案简介1．方案特点：本方案主要面向中低端的LCD monitor市场，图像处理芯片（Scalar）选用Mstars的MST8111/8011，性价比高，专门支持LVDS接口的PANEL。

由于主芯片集成了AD、Scalar、OSD、LVDS等必要功能，外围器件大为减少，提高了可靠性，减少了干扰，是各专业与非专业装机厂家的首选。

2．技术规格：（1）接口类型：LVDS （无须LVDS接口输出芯片）（2）接口宽度：18Bit或24Bits，1或2Pixel/Clock （可通过软件选择，无须修改硬件或PCB）（3）接口时序模式：SYNC和DE模式（4）Panel供电电压：3.3V/5.0V/12V可选（5）配用背光板：供电：12V，调光：0-5V（0V最暗），开关：TTL电平（L为关）（6）最大时钟频率：135MHz（7）视频信号：模拟RGB分离输入，带宽140MHz，阻抗75Ω，0.7p-p（8）最大显示颜色：167万色（9）同步信号：HV分离，水平：30-80KHz，垂直：60-75Hz，任意极性（10）显示模式：640×350/70Hz、720×400/70Hz、640×480/60Hz、640×480/72Hz、640×480/75Hz、800×600/60Hz，800×600/72Hz、800×600/75Hz、1240×768/60Hz、1024×768/72Hz、1024×768/75Hz、1280×1024/60Hz、1280×1024/70Hz 、1280×1024/75Hz （可修改软件补充非标准显示模式）（11）调节功能：亮度、对比度、水平位置、垂直位置、时钟频率、时钟相位、OSD位置、颜色调节、7国语言、自动几何调整、复位功能。

液晶显示器驱动板
作用：信号的接收，发送和处理
工作条件：供电，时钟，复位。

更改驱动板条件
供电(VCC)地线(GND ) 控制（BLON EN SW ON/OFF N/F）
控制信号：是为了使高压板正常工作，达到背光和图像同步的效果。

一：不开机（电源指示灯亮，按开关无反应。

排除按键板不能用。

）二：开机白屏（排除屏本身问题和屏线）（若为屏问题多为屏供电出问题）
三：开机显示异常（先排除屏本身和屏线）
四：开关机先白屏但能正常使用（先排除屏本身）（多为驱动板发送给高压板的控制信号出问题）
五：按键板某些按键不能用（先排除按键本身损坏）
六：使用时自动出现调整功能；菜单（先排除按键板热性能不良）七：屏上有干扰（多为电容和屏线问题）
八：自动关机（排除开关按键热性能不良）（注意指示灯多有颜色变化）
该按键板
OK R G GND K1 K2
开关红绿接地+ —
K3 K4 K5 K6
自动菜单后两根不用
屏线种类一：分针插和偏插
二：分三十针和二十针
三：分单六，双六
单八，双八。

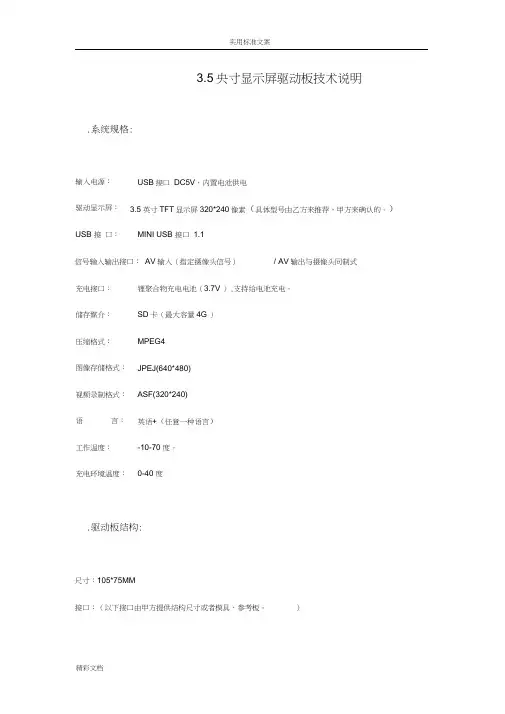

3.5央寸显示屏驱动板技术说明.系统规格:输入电源：USB接口DC5V，内置电池供电驱动显示屏： 3.5英寸TFT显示屏320*240像素（具体型号由乙方来推荐，甲方来确认的。

）USB 接口：MINI USB 接口1.1信号输入输出接口：AV输入（指定摄像头信号）/ AV输出与摄像头同制式充电接口：锂聚合物充电电池（3.7V ）,支持给电池充电。

储存媒介：SD卡（最大容量4G ）压缩格式：MPEG4图像存储格式：JPEJ(640*480)视频录制格式：ASF(320*240)语言：英语+（任意一种语言）工作温度：-10-70 度。

充电环境温度：0-40 度.驱动板结构:尺寸：105*75MM接口：（以下接口由甲方提供结构尺寸或者模具，参考板。

）1 : SD存储卡接口；2 :充电接口，给3.7V锂电池充电。

（外接口，和手机充电接口一样）3 :电源开关（用逻辑电平控制），电源开关与手机模式一样（常按键5秒开机），电源开关要切断总电源，或者打开总电源。

（6*6的按纽开关键，）4 :供电接口，3.7V锂电池供电接口。

（这个接口是电源座，把 3.7V的锂电池接到驱动板上，电源座子是3针，1.25，锂电池连同摄像头一起给你）。

5 : USB接口。

与电脑连接，可以直接读取SD卡信息，也可给锂电池充电。

6 : AV输出口，由我CMOS摄像头输入的AV信号，可以直接连接其它显示器上的。

例如电视。

（样板上已经有了）7 : AV输入口视频/电源接口。

（2.54间距，5针插头。

）由我CMOS模组提供的AV（模拟信号）。

电源接口是提供我CMOS驱动板的3.3V电源。

（总电流连同LED灯80-100mA ）8 :按键接口，数字按钮，低电平触发。

（按钮我CMOS驱动板已经做好了，不需要确定，只需要接口就可以，后一个没有器件的样板上有接口，接口按键是0电平有触发,）线路板背面需要一个系统复位按钮，具体位置与样板相同。

长按电源按钮3-5秒开机，操作完毕后，长按3-5秒，关机。

DVI/VGA液晶驱动板说明书型号：ZM2660SZ_V1.11. 概况 ----------------------------------------------------------------------------------------22. 特性 ---------------------------------------------------------------------------------------- 23. 应用范围 ---------------------------------------------------------------------------------------24. 尺寸------------------------------------------------------------------------------------------25. 驱动板上接口定义 ---------------------------------------------------------------------------36. 电气参数 ---------------------------------------------------------------------------------------61.概况：ZM2660SZ_V1.1液晶驱动板使用REALTEK公司高性能、专业的TFT LCD驱动控制芯片,最大能支持1920x1080分辨率的液晶屏显示。

2.特性：z模拟RGB信号，数字DVI信号输入。

z支持LVDS接口类型的液晶屏。

z最大输出支持HDTV（1920×1080）@60Hz,兼容VGA(640×480),SVGA(800×600),XGA(1024×768),SXGA(1280×1024) ,UXGA(1600×1200)等VESA时序z24Bit 真彩处理z即插即用，符合VSEA DDC1/2B标准z兼容VSEA 电源管理模式z输入电压为直流9V~18V，电流最小2A,最小推荐24W电源适配器z工作温度:-25℃－70℃,储存温度:-40℃－80℃,相对湿度10%－95%(非凝露)z支持多国语言OSD菜单操作，OSD 菜单调节，可调节的内容包括：亮度，对比度，相位，时钟，图像位置，OSD菜单的位置，OSD菜单语言，色温，工厂复位，等等z可支持AU，LG-Philips，Samsung，CPT，Sharp，Chimei，Fujistu，Hannstar，Sanyo等等厂家的LVDS，TTL接口的大多数型号数字TFT LCD。

七种LCD液晶显示器驱动板M5616 V1.1 模拟/数字双输入 SXGA分辨率 LVDS TFT LCD驱动板产品说明：输入接口:电脑模拟VGA显示输出,板上接口形式可选为标准D-Sub接口或2.0MM间距的13-Pin插座;电脑数字RGB(DVI)输出,板上接口形式可选为标准接口或2.0MM间距的14-Pin插座;电脑声卡输出的立体声声音;红外线遥控输入OSD控制(可选);输出接口:板上支持2 个8 欧 2W的喇叭TFT LCD显示的支持:单或双LVDS,6或8位的 LCD 接口;支持的LCD的分辨率为VGA(640*480),或SVGA(800*600),或XGA(1024*768),或SXGA(1280*1024),或其它需要定制的分辩率ZAN3XS V1.1 SXGA分辨率 RSDS TFT LCD驱动板产品说明：输入接口:电脑模拟VGA显示输出,板上接口形式可选为标准D-Sub接口或2.0MM间距的13-Pin插座;电脑声卡输出的立体声声音;红外线遥控输入OSD控制(可选);输出接口:板上支持2 个4 欧 1.5 ~ 2W的喇叭TFT LCD显示的支持:单或双 RSDS,6位的 LCD 接口;支持的LCD的分辨率为VGA(640*480),或SVGA(800*600),或XGA(1024*768),或SXGA(1280*1024),或其它需要定制的分辩率;常见支持的LCD包括:CPT-CLAA150XG08,CPT-CLAA170EA03,Hannstar-HSD150SXA1-A,LG-LS150X05,Innolux-MT170ES01尺寸:110(MM) * 81.5(MM)ZAN3SL V1.1 XGA分辨率 LVDS TFT LCD驱动板产品说明：输入接口:电脑模拟VGA显示输出,板上接口形式可选为标准D-Sub接口或2.0MM间距的13-Pin插座;电脑声卡输出的立体声声音;红外线遥控输入OSD控制(可选)输出接口:板上支持2 个4 欧 1.5 ~ 2W的喇叭TFT LCD显示的支持:单或双LVDS,6或8位的 LCD 接口;支持的LCD的分辨率为VGA(640*480),或SVGA(800*600),或XGA(1024*768),或SXGA(1280*1024),或其它需要定制的分辩率尺寸:110 MM(L) * 73 MM(W)ZAN3XL V1.1 XGA分辨率LVDS TFT LCD驱动板产品说明：输入接口:电脑模拟VGA显示输出,板上接口形式可选为标准D-Sub接口或2.0MM间距的13-Pin插座;电脑声卡输出的立体声声音;红外线遥控输入OSD控制(可选)输出接口:板上支持2 个4 欧 1.5 ~ 2W的喇叭TFT LCD显示的支持:单LVDS,6或8位的 LCD 接口;支持的LCD的分辨率为VGA(640*480),或SVGA(800*600),或XGA(1024*768),或其它需要定制的分辨率尺寸:110 MM(L) * 73 MM(W)8015 V1.1 XGA分辨率不带TCON控制的 TTL TFT LCD驱动板产品说明：输入接口:电脑模拟VGA显示输出,板上接口形式可选为标准D-Sub接口或2.0MM间距的13-Pin插座;电脑声卡输出的立体声声音输出接口:板上支持2 个4 欧 1.5 ~ 2W的喇叭TFT LCD显示的支持:双像素6位TTL和TCON信号输出;支持的LCD的分辨率为XGA(1024*768);特别良好支持 Hannstar HSD150SX84, HSD150SX89, 和 3R 的屏内不带TCON控制的 LCD.尺寸:108 MM(L) * 803 MM(W)ZAN3 V2.0 XGA分辨率TTL/LVDS TFT LCD驱动板产品说明：输入接口:电脑模拟VGA显示输出,板上接口形式可选为标准D-Sub接口或2.0MM间距的13-Pin插座;电脑声卡输出的立体声声音输出接口:板上支持2 个4 欧 1.5 ~ 2W的喇叭TFT LCD显示的支持:单LVDS,6或8位的 LCD 接口;双TTL,6或8位的 LCD 接口;支持LCD的分辨率为VGA(640*480),或SVGA(800*600),或XGA(1024*768),或其它需要定制的分辨率尺寸:123.5 MM * 100.5 MM(W)ZAN3T V4.X XGA分辨率TTL TFT LCD驱动板产品说明：输入接口:电脑模拟VGA显示输出,板上接口形式可选为标准D-Sub接口或2.0MM间距的13-Pin插座;电脑声卡输出的立体声声音输出接口:板上支持2 个4 欧 1.5 ~ 2W的喇叭TFT LCD显示的支持:单或双TTL,6或8位的 LCD 接口;支持LCD的分辨率为VGA(640*480),或SVGA(800*600),或XGA(1024*768),或其它需要定制的分辩率尺寸:125 MM(L) * 82 MM(W)本站现在可以提供各类液晶显示器(非日产,如您有日产型号,可协助您替换),驱动板等,请联系,任意接口都可以搞定。

液晶显示器常用“驱动板”介绍液晶显示器作为现代显示技术的代表，其应用领域越来越广泛。

在基于液晶显示器的各种设备中，驱动板是重要的组成部分，在液晶显示器中起到了关键的作用。

通过驱动板的工作，液晶显示器可以得到相应的电源信号，驱动像素点的亮度和颜色，实现显示。

液晶显示器常用的驱动板有很多，其中比较常用的有T-CON驱动板、模组驱动板、LED驱动板等，下面将分别介绍。

T-CON驱动板：T-CON驱动板也称为LVDS驱动板，通常用于笔记本电脑和一些小型液晶屏幕。

T-CON驱动板的主要作用是把来自主板上显示芯片的数字信号转换成模拟信号，然后通过LVDS电缆把信号传输到液晶显像素点上，从而实现显示。

T-CON驱动板具有简单、稳定、易于维修等特点，是小型液晶显示器中普遍采用的一种驱动方式。

模组驱动板：模组驱动板是液晶电视、液晶显示器中常用的一种驱动方式。

它主要由数字信号处理器、驱动芯片和电源组成。

模组驱动板通常被集成在LCD模组中，因此也称为LCD 驱动模块。

模组驱动板的主要作用是将来自主板上的数字信号逐层转换成模拟信号，再通过RGB接口输出到液晶显示屏幕中，实现显示。

模组驱动板具有分层显示、高清晰度、颜色鲜艳等特点，是大型液晶显示屏幕的主流显示方式。

LED驱动板：LED驱动板是由电源、控制芯片、放大器、OCP保护等元件组成的一种电路板。

它主要被用于LED背光液晶显示屏中，通过控制整个屏幕的亮度来实现显示。

LED驱动板的工作原理是先将来自主板上的数字信号转换成模拟信号，再将其输出到LED背光驱动芯片，由驱动芯片控制LED灯的亮度，从而实现整个屏幕的亮度调节。

LED驱动板具有功率稳定、能效高、成本低等优点，是现代液晶显示设备中广泛应用的驱动方式之一。

经过上述的介绍可以看出，液晶显示器中不同的驱动板具有不同的特点和应用范围。

根据不同的需求，我们可以选择不同类型的驱动板，以实现不同的显示效果。

液晶显示器不仅在个人娱乐和办公领域有广泛应用，也在医疗、汽车、教育、军事等领域发挥着重要的作用。

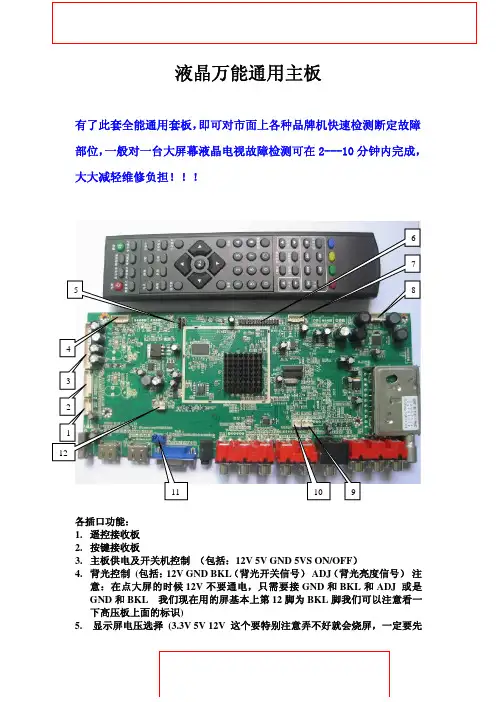

液晶万能通用主板有了此套全能通用套板，即可对市面上各种品牌机快速检测断定故障部位，一般对一台大屏幕液晶电视故障检测可在2---10分钟内完成，大大减轻维修负担！！！各插口功能：1.遥控接收板2.按键接收板3.主板供电及开关机控制（包括：12V 5V GND 5VS ON/OFF ）4.背光控制(包括：12V GND BKL （背光开关信号）ADJ （背光亮度信号）注意：在点大屏的时候12V 不要通电，只需要接GND 和BKL 和ADJ 或是GND 和BKL 我们现在用的屏基本上第12脚为BKL 脚我们可以注意看一下高压板上面的标识)5.显示屏电压选择(3.3V 5V 12V 这个要特别注意弄不好就会烧屏，一定要先786查清楚你所要点的屏上电电压)6.LVDS屏线（屏线不能插反或是插错，不然会引起烧板或是烧屏，注意屏线的电源一头应插在长方形的角有个一缺口的那一端，或是打有白点的那一端）7.接口功能未开通8.喇叭接口9.接口功能未开通10.接口功能未开通11.主板程序写入接口12.接口功能未开通万能液晶驱动板主板特点:此液晶驱动主板可以从:5.6寸直接点到65寸，不管你是高分低分，只需要一个高分程序和一个低分程序即可搞定（建议买家够买两套此液晶主板，一板写高分程序，一板写低分程序这样用起来更方便），目前我这还有一种液晶主板不论高分低分屏，可全部通过遥控器来操作，不用因屏不同而又要重新烧录程序。

但是我不建议大家买这样的板，虽然不用重新写程序，但是你每次点一个高分屏或是一个低分屏后，再点另一种屏时，又得用遥控器进总线进行程序的改写，有时候还改写不成功，造成我们以为屏坏的错觉，所以我建议大家也不是为了省那么100多块钱而去影响我们的工作效率。

此主板带了现在主流的HDMI高清接口两路，一路AV输出和输入，两路高清分量信号输入，一路S端子，一路RF，和一路声音带来听觉震撼的同轴声音输出，给我们带来不一样的听觉效果。

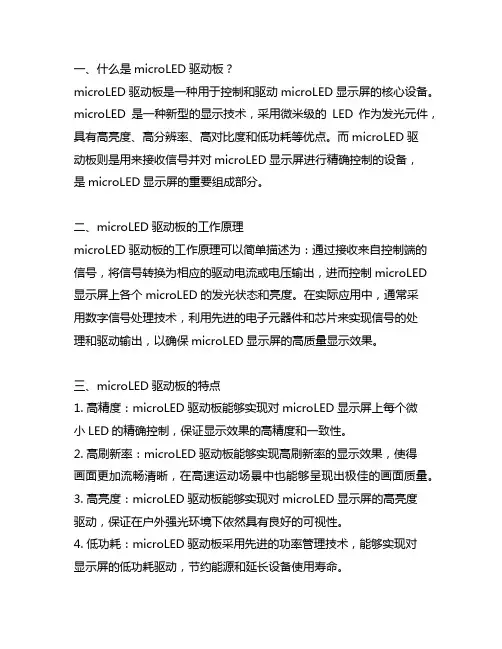

一、什么是microLED驱动板？microLED驱动板是一种用于控制和驱动microLED显示屏的核心设备。

microLED是一种新型的显示技术，采用微米级的LED作为发光元件，具有高亮度、高分辨率、高对比度和低功耗等优点。

而microLED驱动板则是用来接收信号并对microLED显示屏进行精确控制的设备，是microLED显示屏的重要组成部分。

二、microLED驱动板的工作原理microLED驱动板的工作原理可以简单描述为：通过接收来自控制端的信号，将信号转换为相应的驱动电流或电压输出，进而控制microLED 显示屏上各个microLED的发光状态和亮度。

在实际应用中，通常采用数字信号处理技术，利用先进的电子元器件和芯片来实现信号的处理和驱动输出，以确保microLED显示屏的高质量显示效果。

三、microLED驱动板的特点1. 高精度：microLED驱动板能够实现对microLED显示屏上每个微小LED的精确控制，保证显示效果的高精度和一致性。

2. 高刷新率：microLED驱动板能够实现高刷新率的显示效果，使得画面更加流畅清晰，在高速运动场景中也能够呈现出极佳的画面质量。

3. 高亮度：microLED驱动板能够实现对microLED显示屏的高亮度驱动，保证在户外强光环境下依然具有良好的可视性。

4. 低功耗：microLED驱动板采用先进的功率管理技术，能够实现对显示屏的低功耗驱动，节约能源和延长设备使用寿命。

5. 可定制化：microLED驱动板具有一定的可定制化特性，可以根据客户的实际需求定制相应的驱动方案，适用于不同的应用场景和产品需求。

四、microLED驱动板的应用领域microLED驱动板在各种领域具有广泛的应用前景，主要包括但不限于以下几个方面：1. 智能手机：microLED显示屏作为下一代显示技术，其高亮度、高色彩饱和度和低功耗等特点使其成为智能手机显示屏的理想选择，而microLED驱动板也将在智能手机领域得到广泛应用。

液晶显示器驱动板概述
打开液晶显示器的外壳，就会发现几块电路板。

其中有一块面积较大、设
计比较紧凑的电路板就是液晶显示器的主板，通常称为驱动板。

驱动板的作用
是把外部主机送来的信号进行处理和控制，然后送给液晶面扳，显示出图像。

图1 所示是某液晶显示器的主板实物图。

驱动板上比较重要的集成电路是主控
芯片(Sealer 芯片)和微控制器(MCU)。

驱动板的输入接口通过连接线与计算机主板显卡主控芯片相连，输出接口通过一条或者两条信号传输排线与液晶面板相连。

图1 液晶显示器主板实物图
图2 所示为液晶显示器驱动板组成框图，从图中可以看出，驱动板上主要有
以下几类电路：
①VCA、DVI 输入接口和液晶输出接口电路：用以接收计算机主机显卡输出
的模拟和数字信号。

②A/D 转换电路：用以将模拟VGA 输入接口输出的模拟信号转换为
R、G、B 数字信号，送主控电路(Sealer)进行处理。

③主控电路：也称Sealer 电路，其作用是把A/D 转换电路送来的RGB 数字信号进行差补缩放处理，然后再经液晶屏输出接口电路送到液晶屏。

④微控制器电路：主要包括MCU(微控制器)和存储器。

MCU 的主要作用是
控制电源的开关和节能状态、频率计算、RS-232 通信、字符显示(0SD)控制等。

存储器(EEPROM)用于存储液晶显示器的设备数据和运行中所需的数据，主要
包括设备的基本参数、制造厂商、产品型号、分辨率、最大行频率、场刷新率等，还包括设备运行状态的一些数据，如白平衡数据、亮度、对比度、各种几
何失真参数、节能状态的控制数据等。

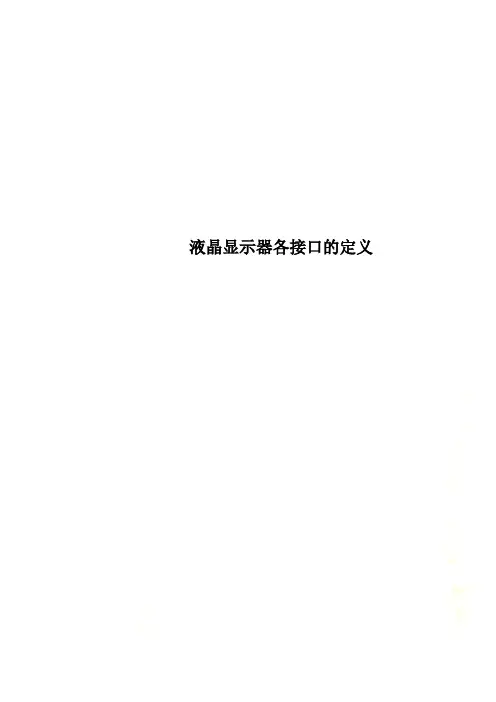

液晶显示器各接口的定义
有关液晶显示器接口的解释
一、液晶板面板接口
1、通用驱动板按键板定义
2、明基17吋显示器按键板
引脚号引线
颜色
功能引
脚
号
引线
颜色
功能
1 橙地 6 灰电源开
关
2 黑自动7 紫确认键
3 红黑白度
—
8 蓝亮度+ 4 黄绿灯9 棕退出键
3、北大方正17吋显示器按键板
4、清华同方17
吋按键板
二、电源板至驱动板接口
1、长城版15吋方屏(双六位+5v供电。

适用于claa150xa03)
2、明基版17吋方屏
3、北大方正板17吋方屏
4、清华同方板17吋方屏
5、联想19吋宽屏
6、瀚视奇19吋宽屏
8乐华通用版
三、驱动板至屏接口
1、神舟15吋
2、长城15吋
3、明基17吋
4、北大方正17吋
5、清华同方17吋
6、联想19吋
7、瀚视奇19吋
四、驱动板至高压板接口定义。

液晶屏驱动板的原理与维修代换方法1、液晶屏驱动板的原理介绍液晶屏驱动板常被称为A/D（模拟/数字）板，这从某种意义上反应出驱动板实现的主要功能所在。

液晶屏要显示图像需要数字化过的视频信号，液晶屏驱动板正是完成从模拟信号到数字信号（或者从一种数字信号到另外一种数字信号）转换的功能模块，并同时在图像控制单元的控制下去驱动液晶屏显示图像。

液晶显示器的驱动板如图1、图2所示。

图1 品牌液晶显示器采用的驱动板图2部分液晶显示器采用的是通用驱动板如图3所示，液晶屏驱动板上通常包含主控芯片、MCU微控制器、ROM存储器、电源模块、电源接口、VGA视频信号输入接口、OSD按键板接口、高压板接口、LVDS/TTL驱屏信号接口等部分。

液晶屏驱动板的原理框图如图4所示，从计算机主机显示卡送来的视频信号，通过驱动板上的VGA视频信号输入接口送入驱动板的主控芯片，主控芯片根据MCU微控制器中有关液晶屏的资料控制液晶屏呈现图像。

同时，MCU微控制器实现对整机的电源控制、功能操作等。

因此，液晶屏驱动板又被称为液晶显示器的主板。

图3 驱动板上的芯片和接口液晶屏驱动板损坏，可能造成无法开机、开机黑屏、白屏、花屏、纹波干扰、按键失效等故障现象，在液晶显示器故障中占有较大的比例。

液晶屏驱动板广泛采用了大规模的集成电路和贴片器件，电路元器件布局紧凑，给查找具体元器件或跑线都造成了很大的困难。

在非工厂条件下，它的可修性较小，若驱动板由于供电部分、VGA视频输入接口电路部分损坏等造成的故障，只要有电路知识我们可以轻松解决，对于那些由于MCU微控制器内部的数据损坏造成无法正常工作的驱动板，在拥有数据文件（驱动程序）的前提下，我们可以用液晶显示器编程器对MCU微控制器进行数据烧写，以修复固件损坏引起的故障。

早期的驱动板，需要把MCU微控制器拆卸下来进行操作，有一定的难度。

目前的驱动板已经普遍开始采用支持ISP（在线编程）的MCU微控制器，这样我们就可以通过ISP工具在线对MCU微控制器内部的数据进行烧写。

逻辑板详细介绍逻辑板也叫屏驱动板，中心控制板，TCON板。

目前国内的主要通用逻辑板生产商有视显光电。

逻辑板的作用是把数字板送来的LVDS图像数据输入信号（输入信号包含RGB数据信号、时钟信号、控制信号三类信号）通过逻辑板处理后，转换成能驱动液晶屏的LVDS 信号，再直接送往液晶屏的LVDS接收芯片。

通过处理移位寄存器存储将图像数据信号，时钟信号转换成屏能够识别的控制信号，行列信号RSDS控制屏内的MOSFET管工作而控制液晶分子的扭曲度。

驱动液晶屏显示图像。

逻辑板是一个具有软件和固有程序的组件，内置有移位寄存器（水平和垂直移位)的专用模块FLASH即使厂家也无法改变。

逻辑板实物图逻辑板在显示器中的功能示意图逻辑板构架图逻辑板的供电:不是来自于开关电源直接提供，一般由信号处理板上稳压电路提供。

逻辑板的电压液晶屏工作电压大致分为五组，+3.3V+3.3V，+5V+5V，+15V+15V，-15V-15V，+45V+45V，+3.3V+3.3V，+5V+5V可以通过降压稳压电路得到，其它三组是通过逻辑板电路的电源管理IC,把从数字板送过来的+12V或+5V通过DC-DC电路把电压提升到液晶屏工作所需的电压，1、VGH(VON): 是指gate级的高电位,也就是打开gate级的电压。

2、VGL(VOFF): 是gate级的低电位,也就是关闭gate级的电压,在二阶驱动时此电压有效,在三阶驱动时,此电压只是用来产生Vgoffl;3、VgoffL: ,是gate级关闭电压中的低电平(使用在三阶驱动中,由VGL经过一个电压转换电路得到)。

4、VgoffH:是gate级关闭电压中的高电平(在三阶驱动中使用,用来消除下一条gate级关闭时由储存电容(CS ON GATE)造成的电压值改变),它的值基本上可以认为是Vgoffl+Vcom;有些IC资料上面只提到了VGH和VGL,那是因为,这颗IC只支持二阶驱动,有的IC资料上面VGH、VGL、VGOFFH、VGOFFL都有,那是因为此IC支持二阶和三阶驱动。

常见液晶驱动芯片详解 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】本文主要是介绍一些常用的LCD驱动控制IC的型号，方便学习或正在使用的LCD的朋友能够更好地编写LCD的驱动程序。

因此各位朋友在选择LCD液晶模块的时候，在考虑到串行，还是并行的方式时，可根据其驱动控制IC的型号来判别，当然你还需要看你选择的LCD模块引脚定义是固定支持并行，还是可选择并行或串行的方式。

一、字符型LCD驱动控制IC市场上通用的8×1、8×2、16×1、16×2、16×4、20×2、20×4、40×4等字符型LCD，基本上都采用的KS0066作为LCD 的驱动控制器二、图形点阵型LCD驱动控制IC1、点阵数122×32－－SED15202、点阵数128×64（1）ST7920/ST7921，支持串行或并行数据操作方式，内置中文汉字库（2）KS0108，只支持并行数据操作方式，这个也是最通用的12864点阵液晶的驱动控制IC（3）ST7565P，支持串行或并行数据操作方式（4）S6B0724，支持串行或并行数据操作方式（5）T6963C，只支持并行数据操作方式3、其他点阵数如192×64、240×64、320×64、240×128的一般都是采用T6963c驱动控制芯片4、点阵数320×240，通用的采用RA8835驱动控制IC这里列举的只是一些常用的，当然还有其他LCD驱动控制IC，在写LCD驱动时要清楚是哪个型号的IC，再到网上去寻找对应的IC数据手册吧。

后面我将慢慢补上其它一些常见的.三 12864液晶的奥秘CD1601/1602和LCD12864都是通常使用的液晶，有人以为12864是一个统一的编号，主要是12864的液晶驱动都是一样的，其实12864只是表示液晶的点阵是128*64点阵，而实际的12864有带字库的，也有不带字库的；有5V电压的，也有~5V(内置升压电路)；归根到底的区别在于驱动控制芯片，常用的控制芯片有ST7920、KS0108、T6963C等等。

题目：学习心得报告編碼：Page：1/3使用于液晶显示器的驱动芯片主要分为两类，分别为gate driver与source driver。

Gate driver的主要功用是将液晶面板上一行一行的薄膜晶体管（TFT，thin film transistor）依序打开，好让source driver将位于液晶面板上的液晶电容（Clc，capacitor on liquid crystal）与储存电容（Cs，storage capacitor），充电到所需要的电压。

Gate driver名称的由来，是因为接到TFT的gate端，所以才称作gate driver。

此外，由于它是依序将一行一行的TFT打开，所以也称之为scan driver。

而就面板的坐标来说，连接到gate driver的走线，是位于Y轴上，所以也称为row driver。

同理source driver也有许多不同的称呼，而source driver的名称来由是因为这个驱动芯片是连接到TFT的source端，所以才叫做source driver。

此外当gate driver 将一行行的TFT打开时，source driver会将相对应的显示数据转换成电压，把液晶面板的电容充放电到相对应灰阶的电压，因此source driver也叫做data driver。

再者就整块面板的坐标来说，连接到source driver的走线是位于X轴上，因此也叫做column driver。

LCD source river/ate driver的工作频率1.VGA为例，起荧幕的分辨率为800*600，画面的更新频率为60Hz，因此每秒需要显示的画面资料量为800*600*60=28.8M，所以pixel clock需要为28.8MHz。

不过这只是所必须的最小工作频率而已，实际上SVGA的全部分辨率为1056*628，只不过一些分辨率并不是拿来显示画面之用的，实际上显示出来的画面只有800*600而已，这真正作为显示画面的部分称之为active field，而不显示的部分则称之为blanking。

一、驱动板（也叫主板）
1、驱动板的功能：
A、接收、处理从外部送进来的模拟（VGA）或者数字（DVI）视频信号
B、通过屏线送出信号去控制液晶屏（PANEL）正常工作
2、驱动板上含有MCU单元，它是液晶显示器的检测控制中心和大脑。

二、电源板
1、用于将90～240V的交流电压转变为12V、5V、3V等的直流电供给显示器工作
2、故障率高，一起维修网在下一课里重点讲下。

三、背光板（也叫高压板）
1、用于将主板或电源板输出的12V的直流电压转变为PANEL需要的高频的1500～1800V的高压交流电，用于点亮PANEL的背光灯。

2、电源板和背光板有时会做在一起也就是所谓的电源背光二合一板。

四、液晶屏
1、液晶显示用模块，它是液晶显示器的核心部件，就像CRT中的显像管是液晶显示器内部最为关键的部件，如果它坏了，就只能拆零件了。

2、包含液晶板和驱动电路。

一、通用型段式液晶显示模块（内含驱动控制器,2线、3-4线与单片机串行接口），尺寸单位：mm段式液晶模块图片介绍型号使用说明显示符号测试程序外形尺寸视域尺寸字高内带功能及用途LCM101/LCM103 LCM101/LCM10310位8段8101/10367X34X7 56X12 8含看门狗/定时器,蜂鸣驱动为通用型LCM045A LCM045A 4位8段7下载62X33X* 45X19 15通用仪器仪表可加背光LCM046 LCM0464位8段下载38X22X* 27X9.5 8 通用仪器仪表可加背光LCM061A LCM061A 6位8段9下载76X43X* 67X18 14通用仪器仪表可加背光LCM067 LCM0676位米8字9下载76X43X* 67X18 14便携式通用仪器仪表可加背光LCM06X LCM06X6位8段下载59X30X7 39X13 9 便携式、通用仪器仪表LCM06XA LCM06XA6位8段下载59X30X13 39X13 9 便携式、通用仪器仪表LCM06L LCM06L 6位8段4下载67X36 61X17.5 13电子称专用，也可通用LCM0816 LCM08168位8字3下载105X45X* 89X17.7 13通用仪器仪表可加背光LCM0823 LCM08238位8字13提示下载68X36 61X17.5 8 暖气表专用LCM0825 LCM08258位8段下载68X36 61X17.5 14 通用仪器仪表可加背光LCM0826A/B LCM0826A/B 8位8字15提示A / B67X36 61X17.5 9 暖气表专用LCM141 LCM14114位双行8字16下载77X49X* 62X27 11/9流量、温度、压力等仪表可加背光LCM151 LCM15115位8字8下载82X36X7 74X16 8 通用仪器仪表LCM109A LCM109A 10位8段8下载173X78.5X20 146X27 22大型仪表控制柜，也可通用应用：以上液晶显示器,特别适用于微功耗产品：智能煤气表,电表,水表,热能表，手持便携仪表,通讯,电话及计费,税控机,仪器仪表,加油机,医疗保健仪器,运动器材,家电,电子秤,遥控器,智能充电器,玩具等。
