电焊工安全防范措施ppt课件

电焊工安全防范措施ppt课件
电焊工安全防范措施ppt课件
汇报人： 2024-01-02
目录
• 电焊工安全概述 • 电焊工个人防护措施 • 电焊工操作安全措施 • 电焊工事故预防措施 • 电焊工安全培训与教育 • 电焊工安全事故应急处理
01
电焊工安全概述
电焊工安全的重要性
保护电焊工的生命安全
电焊工在工作中面临多种安全风险， 如火灾、爆炸、烫伤等，采取安全防 范措施是保障电焊工生命安全的必要 手段。
提高工作效率
安全的作业环境有助于电焊工集中精 力，减少因安全事故导致的停工和延 误，从而提高工作效率。
电焊工常见安全事故
01
02
03
火灾与爆炸
焊接过程中产生的火花和 热源可能引燃易燃物质， 导致火灾和爆炸。
烫伤与烧伤
焊接时的高温可能导致烫 伤和烧伤，同时焊接时的 飞溅也可能对皮肤造成伤 害。
吸入有害气体
使用防护眼镜和面罩
电焊工在操作时应佩戴合格的防护眼镜和面罩，以减少弧光对眼 睛和皮肤的伤害。
保持安全距离
在焊接过程中，应保持与焊接点的安全距离，避免直接面对焊接 弧光。
定期检查设备
定期对焊接设备进行维护和检查，确保其正常运行，避免因设备 故障引发弧光辐射事故。
05
电焊工安全培训与教育
电焊工安全培训的重要性
电焊工安全事故应急处理流程
立即报告
一旦发生电焊工安全事故，现场人员应立即报告 给相关部门和负责人，并启动应急预案。
救援与医疗救治
根据事故情况和人员伤亡情况，及时组织救援和 医疗救治工作，确保受伤人员得到及时有效的救 治。
现场处置
在确保安全的前提下，现场人员应迅速采取措施 控制事故发展，如切断电源、疏散人员等。同时 ，应保持冷静，避免盲目行动导致事态恶化。

防焊制程讲解0822

防焊制程讲解0822

三.流程細述
4.使其中之光起始劑 分解成自由基,進而攻克感光性樹脂以進行自則 基邊鎖聚合反應(即通過UV光照射受到光的地方 則單體變為聚合體未接受光照射之地方仍保持單 體狀態),聚合體油墨不落於弱鹼NaCO3但仍落於 NaOH(強鹼)
三.流程細述
三.流程細述
(3).預烤常見問題點排除:
問題點 原因分析 改善對策 1.調慢烤箱速度 2.升高烘烤溫度 3.增加烘烤時間 4.增加靜置時間 1.縮短烘烤時間 2.降低預烤時間 3.增快烘烤速度 4.縮短靜置時間 1.烘烤速度過快 預烤後油 2.烘烤溫度過低 墨粘菲林 3.烘烤時間不夠 4.靜置的時間不夠 1.烘烤時間過快 2.烘烤溫度過高 顯影不潔 3.烘烤速度過慢 4.靜置時間過長
三.流程細述
2.印刷常見問題點排除:
問題 點 油墨 不均 1.印刷刮刀未調帄 3.綱版張力不足 5.底板不帄 1.綱版與板未對齊 3.綱版張力不足 5.綱距不一致 1.刮刀不鋒利 3.印刷速度過快 5.覆墨刀角度過小 1.印刷壓力過大 3.綱版擋點積墨
原因分析
2.氣壓不足 4.刮刀有缺口 6.綱距不帄 2.綱距過高 4.印刷底片脹縮 2.氣壓過小 4.刮膠硬度過硬 2.覆墨刀角度過大 4.印刷偏孔
二.主物料油墨簡介
概述: 防焊油墨為液態感光型,基本成份有熱應化 樹指,感光型乳劑,在油墨未定型前只能在黃光 下進行其簡單地分為主劑與硬化劑,在使用前屬 分開包裝,一般主劑0.75KG,硬化劑0.25KG,或者 0.86KG,0.14KG兩种.環境要干燥、低溫、陰暗 的地方。
三.流程細述
1防焊前處理介紹: (1).防焊前處理作業流程: 酸洗→水洗*3→磨刷→ 高壓水洗→微蝕 →循環水洗→加壓水洗*3→市水洗→吸干→風 干→烘干→ 冷卻收板 (2).相關解析: A.酸洗:使用1-3% H2SO4,其目的是去除板面之氧 化物等污染物

防焊制程培__料

防焊制程培__料

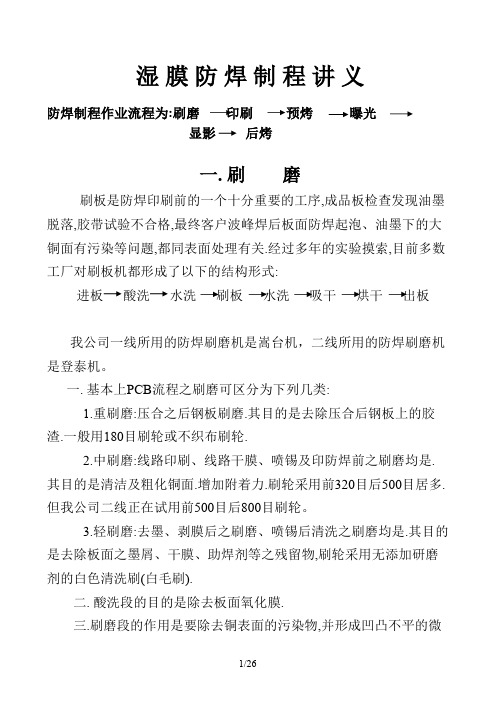

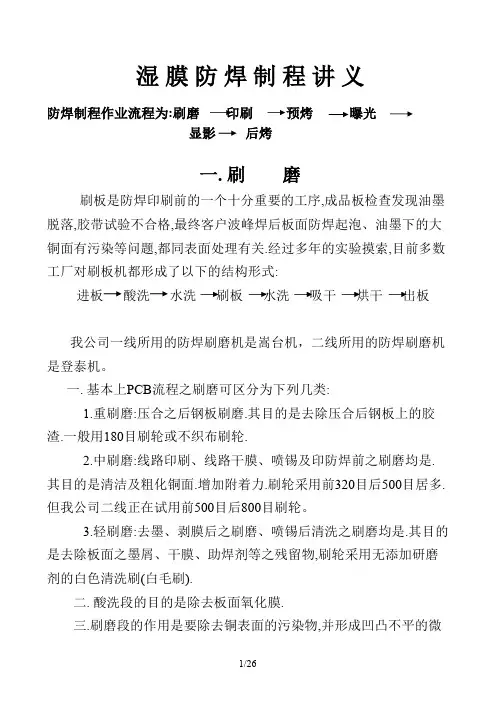

湿膜防焊制程讲义防焊制程作业流程为:刷磨印刷预烤曝光显影后烤一. 刷磨刷板是防焊印刷前的一个十分重要的工序,成品板检查发现油墨脱落,胶带试验不合格,最终客户波峰焊后板面防焊起泡、油墨下的大铜面有污染等问题,都同表面处理有关.经过多年的实验摸索,目前多数工厂对刷板机都形成了以下的结构形式:进板酸洗水洗刷板水洗吸干烘干出板我公司一线所用的防焊刷磨机是嵩台机，二线所用的防焊刷磨机是登泰机。

一. 基本上PCB流程之刷磨可区分为下列几类:1.重刷磨:压合之后钢板刷磨.其目的是去除压合后钢板上的胶渣.一般用180目刷轮或不织布刷轮.2.中刷磨:线路印刷、线路干膜、喷锡及印防焊前之刷磨均是.其目的是清洁及粗化铜面.增加附着力.刷轮采用前320目后500目居多.但我公司二线正在试用前500目后800目刷轮。

3.轻刷磨:去墨、剥膜后之刷磨、喷锡后清洗之刷磨均是.其目的是去除板面之墨屑、干膜、助焊剂等之残留物,刷轮采用无添加研磨剂的白色清洗刷(白毛刷).二. 酸洗段的目的是除去板面氧化膜.三.刷磨段的作用是要除去铜表面的污染物,并形成凹凸不平的微观粗糙表面,使阻焊油墨能牢固的附着在上面.四.水洗段的目的:a.清洗板面刷磨后残留在铜表面的铜粉;b.清洗残留在板面或孔径内的药液.五.循环水洗采用逆向溢流方式来节约用水.六.市水洗段利用干净的自来水做最后的清洗工作,清洗后的水回收至前段的循环水洗使用.七.吸干段使用吸水海棉滚轮,每班生产时两个小时须清洗一次,以确保板面清洁,延长使用寿命,每次使用前先用水湿润,才能发挥吸干的效果.每班开机前须用纯水将吸水海棉滚轮清洁干净, 不得使肥皂或洗衣粉水清洁,使其保持适当的湿度.在生产过程中,随时注意吸水海棉滚轮的吸水状况,如果干燥须用自来水适当湿润.吸水海棉滚轮的吸水状况直接影响板子在喷锡后的品质状况.八. 吹干段在吸干后再用它来加强孔内及板面的干燥.热风开启约需20分钟预热,温度才会达到标准.破水实验:取1pnl 裸铜板或待压膜线路板,经刷磨烘干后,浸于自来水槽中,然后将板取出竖立与地面成约60度,观察其表面的水膜破裂面积至80%须多长时间,一般要求在15秒以上.刷磨机各部分名称逐项解释于下: 1.刷磨水洗喷嘴:此喷嘴目的在冷却刷轮在电路板上刷磨所产生的热量,并同时将铜粉清除,故而喷嘴必须喷向刷轮与电路板交接面,喷嘴型式采用扇形喷嘴.2.刷磨轮:刷磨轮转向应与印制电路板前进方向一致.3.夹持滚轮:夹持电路板承受刷轮切向的刷磨力.4.背压滚轮:刷磨时能顶住电路板以承受刷轮刷磨时产生的下压力.5.输送滚轮:输送电路板.刷轮依材质而分为下列三种:1.灰色尼龙刷轮(研磨刷):大都以渗有silicon carbide(碳化硅)等研磨剂抽成的塑钢纤维为基材制成,其最的优点在于耐用.2.不织布刷轮:以不织布磨片为基材制成的圆筒状刷轮,清洁力强,刷磨后铜箔表面较平滑.其缺点为较不耐用,磨屑较多.3.白色清洗刷轮(白毛刷):以未渗有研磨剂的尼龙纤维为基材制成,主要用在表面清洁.防焊印刷前的表面处理除了尼龙滚刷刷板外,还有其它形式,比如,用浮石粉喷洗和软刷刷洗,或用化学法清洗线路图形的铜表面,这二种方式都能用作高档次、高质量的印制板的表面处理.刷磨轮水平调整程序:刷轮水平是非常重要的.调整水平不仅可提高刷子的使用寿命,并且可获得最佳的刷磨效果.1.打开“输送”,将测试板放于输送滚轮上,待其走到“刷轮1”时,立即关掉“输送”,开启“刷磨水洗”,启动“刷轮1”5秒左右后,关闭“刷轮1”及“刷磨水洗”,开“输送”送出板子.2.用量尺测量板面刷痕宽度。

PCB制程介绍防焊

PCB制程介绍防焊
4.3 架治具－－將所需要的治具架在印刷檯面上,並粗略的將 對位孔對準.
防焊印刷
4.4 邊條作用－－為了固定治具並防止印刷時有板子的地方 和沒有板子的地方因為高低落差劃壞網版 和造成積墨.我們在治具的四周加上邊條, 使刮刀在平滑面上工作.
4.5 離板間距－－印刷時,網版同板面有一定的距離 間距要求－黨離板間距過小時會產生積墨、粘板等印刷 品質不佳現象,離板間距過大時,則要加大壓 力方可印刷,就會刮破網板或使刮刀變形,還 會造成孔內綠漆等.表面印刷時,等刮刀動作 時,機檯就會有一個抬網板的動作,抬起的網 版的物間距.抬板間距低,會造成印刷粘板,過 高會造成網版破損等不良影響.
防焊前處理
1.2.11 熱風烘干段－－冷風吹干和熱風烘乾兩段組成,冷 風刀將孔內的水吹出表面,並趕走. 熱風刀將剩餘的水分徹底烘乾,以 防氧化及水痕.
1.2.12 出料－－－－－在翻板機上板子被冷卻風扇吹冷 ,以防止熱的板子堆在一起,吸收空 氣中的水分而導致氧化.收板機帶 有拍板,將板子整理好以後收齊.

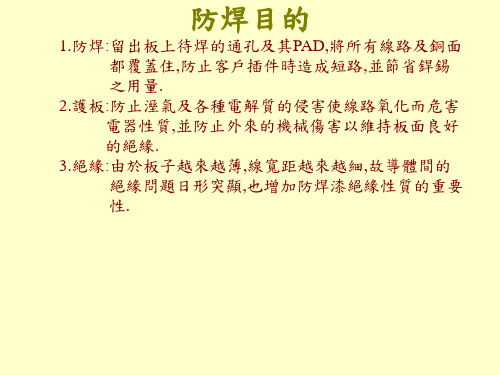

防焊目的
1.防焊:留出板上待焊的通孔及其PAD,將所有線路及銅面 都覆蓋住,防止客戶插件時造成短路,並節省銲錫 之用量.
2.護板:防止溼氣及各種電解質的侵害使線路氧化而危害 電器性質,並防止外來的機械傷害以維持板面良好 的絕緣.
3.絕緣:由於板子越來越薄,線寬距越來越細,故導體間的 絕緣問題日形突顯,也增加防焊漆絕緣性質的重要 性.
防焊綠漆
防焊漆, 俗稱“綠漆”,(Solder mask or Solder Resist),為便於肉眼檢查,故於主漆中多加入對眼睛有幫 助的綠色顏料,其實防焊漆除了綠色之外尚有黃色、白 色、黑色等顏色 .
防焊的種類有傳統環氧樹脂IR烘烤型, UV硬化型, 液態感光型(LPISM-Liquid Photo Imagable Solder Mask) 等型油墨, 以及乾膜防焊型(Dry Film, Solder Mask), 現 行基本使用液態感光型.

防焊制程培训教材第一部分——阻焊制程概述

防焊制程培训教材第一部分——阻焊制程概述
6
防焊制程培训教材第一部分——阻 焊制程概述
研磨设备简介
5
7 4
5 2
3
6
1 4
1.出料斗，用于安装刀片与收料 2.出料滚筒，用于挤压遇传递物料至刀片 3.陶瓷刀片，将非常薄的物料刮离滚筒 4.刀片调节杆，调节刀片位置，适于出料 5.刀片抵杆，调节刀片压力，适于出料 6.急停開關，遇紧急情况时停机 7.回收槽，接收刀片料漏下的余料
经过磨板处理后铜面呈完全亲水性，膜一块光铜板，在DI水中浸泡后铜面形成 均匀的水膜，倾斜45°放置，水膜保持20-30S不破裂
注意：前处理后的板子在4小时内完成双面印刷，防止铜面氧化
防焊制程培训教材第一部分——阻 焊制程概述
4.2阻焊印刷控制要点 A.网纱T数：36T、43T、51T 一般来讲，T数过低，则绿油丝印后厚度不平均，板面直观效果极差；T数过高，绿油 透过网眼的量很少，厚度偏薄，容易脱落. B.胶刮硬度：60-80度 因为丝印技术主要为人工操作,故所需辅助工具复杂,关于丝印网的控制及胶刮的硬度, 形状对丝印油墨的影响将在后面丝印技术中说明。 C.油墨的粘度 粘度的计量单位为gm/cm.sec,即 Poise.而实际使用中,常用1%的Centipoise作为实用 表达的单位,即Cp.而在涂布绿油制作过程中，粘度的控制稳定与否直接影响制板的涂布 效果，一般涂布绿油的粘度控制在90--100秒（DIN4杯） D.油墨的涂布量（湿重） 油墨的涂布量直接反映客户对油墨的厚度要求.在涂布绿油时,通过调节油墨的粘度, 调整涂布头的刀口,调整油墨泵的转速,调整制板穿过幕帘的速度,可以改变涂布量. 对于油墨涂布量的测量方法,作一简单介绍:取一固定尺寸(200mmX300mm)的小板,在电子 秤上称重W1,称重后,直接放到运输带上进行涂布,涂布后取下放置电子秤上再称重W2,两 者的差值W2- W1即为液态油墨的重量,而油墨厂家则在油墨出厂前已整理出此重量与固化 后油墨厚度的关系,PCB厂家根据不同客户对油墨厚度的要求,相应对涂布量作出控制.

防焊制程(Sloder mask)介绍PPT课件

防焊制程(Sloder mask)介绍PPT课件

c.增加油墨附著力
2.流程
酸洗→水洗→磨刷/pumice→中壓水洗 →超音波水洗→吸干→吹烘干
3.注意事項
a.磨刷段刷幅0.8-1.2CM,水破≧15秒都必須在範圍內,否則易出現油墨
附著力差/銅絲等問題.
b.吹烘干段:板面需無水痕,否則易出現板面氧化現象.
4.前處理不良圖片及原因分析
1.綠漆空泡/Peeling不良F/M圖片：
2.格線脫落
原因分析： a.曝光時能量偏低 b.顯影過度
六.後烤
1.目的
使油墨逐步地完全硬化，硬度需達到6H 以上。
2.注意事項
a.後烘烤的過程(60-155℃)需要 逐步的升溫，
b.保持155℃的烘烤時間達到 50~60分鐘。
3.后烤不良圖片和產生原因
1.綠漆空泡/Peeling
A.原因分析： 由於防焊後烤高溫段溫度以及時間不足導致油墨熱固化不完全。
Thank You
在别人的演说中思考，在自己的故事里成长
Thinking In Other People‘S Speeches，Growing Up In Your Own Story
讲师：XXXXXX XX年XX月XX日
防焊製程(Sloder mask)介紹
一.目的,作用 二.作業流程 三.製程説明
1.前處理 2.印刷 3.預烤 4.曝光 5.顯影 6.后烤 7.文字印刷 四.主物料簡介 1.網板制作 2.防焊的通孔及其它PAD﹐將所有線路及大銅面用油墨 覆蓋
3.釘床刮傷,線路假漏
原因分析: a.釘床刮傷原因 a)取板方法不當; b)取板過程中掉板. b.線路假漏原因 a)油墨粘度過高; b)印刷速度過快; c)印刷壓力過小.
4.積墨.釘床壓傷

防焊制程介绍


化學微蝕的方式有：硫酸雙氧水混合液[硫酸H2SO4＋過氧
化氫H2O2]、過硫酸鹽、過硫酸鈉(SPS)，視銅面的形式及所需 要的板面粗糙度而選擇。
注意：為了避免薄板尺寸漲縮變異過大，化學微蝕的作法是
較佳的處理方式。唯需注意微蝕速率及微蝕次數的掌控，否則； 微蝕過度會造成孔銅不足，嚴重者會造成細線路浮離，因此， 選擇化學微蝕時需管制微蝕速率及次數。
硫酸雙氧水微蝕前處理 後銅面
World Class Quality
CONFIDENTIAL
14
Unimicron
綠漆塗佈
綠漆塗佈
綠漆塗佈目的
印刷電路板表面阻絕層綠漆的塗佈
綠漆塗佈有四種方法
依產品製程特性需求而有所不同 1. 網版印刷法(Screen Printing) 2. 靜電噴塗法(Electrostatic Spraying Coating) 3. 滾輪塗佈法(Roller Coating) 4. 簾幕塗佈法(Curtain Coating)
物理研磨的方式有：刷磨輪研磨(Bull roll)(尼龍刷、不織布
刷)、砂帶研磨 (Belt sander) 或濕式噴砂研磨(浮石Pumice、金 鋼砂、氧化鋁)，視銅面的形式及所需要的板面粗糙度而選擇。
注意：用刷磨輪研磨處理薄片電路板面，易產生尺寸漲縮變
化，使對準度、精度等降低(嚴重者會造成細線路浮離)，因此， 選擇物理刷磨時需慎重評估。
World Class Quality
CONFIDENTIAL
3
Unimicron
防焊阻絕層的種類
乾膜防焊阻絕層(Dry Film, Solder Mask)
感光性防焊阻絕層
真空壓膜→曝光→顯影→ 熟化
液態防焊阻絕層(LPISM-Liquid Photo Imagable Solder Mask)

PCB防焊工艺教材(PPT53页)


pin°v ®É ºõ ª© ¤U ­° À£ ¶Ë
6.¤j _¾ ¾÷ ¾¹ ¦L ªO ®É ,©ñ ªO
©Î ¨ú ªO ®É ºõ ªO ¤U ­° À£ ¶Ë
7.´º ÷½ ¦L
1.¤â ¤£ ¯à ¾a ªñ §ë ªO ÷¾ ©Î ¦¬ ªO ¾÷ 2.±a ½¦ ¤â ®M ,²¸ »Ä ­n »´ ®³ »´ ©ñ ,¤ô ©¹ ²¸ »Ä ¤ ½w ºC ²K [¥ 3.·h ¹B ªO ¤£ ±o ¶W ¹L 30pnl 4.°ª «× ¤£ ±o ¶W ¹L ¦w þ¥ ½u (¬õ ½u )¼Ð ¥Ü 5.¥ý Ãö ±¼ ¹q ·½ ¶} Ãö á« ¶i ¦æ ¹ï ºõ §@ ·~ 6.¶· ¤â ©M ªO Â÷ ¶} ¾÷ O» «á ¤~ ¯à ±Ò °Ê ¾÷ ¾¹ ¦L ªO
正确图: 错误图:
PCB方向 PCB方向 PCB方向
三.流程细述:
(5).磨刷工艺常见问题点及排除:
问题点
原因分析
改善对策
备注
板面氧 化
1.吸水海棉滚轮 过脏
2.水洗不干凈
1.2小时/次点检,4小时/次清 洗
2.水槽作换槽动作,并清洁槽 壁
3.更正硫酸配槽浓度至标准 1-3%
1.刷幅不够或刷 磨刷不 轮不平整
C.搅拌OK后油墨静置时需将桶盖微 开约1/8,让油墨搅拌时渗入空气跑出来.
D.每班必须记录油墨使用批号以及对 应印刷之料号利于质量追溯.
三.流程细述
3.1磨刷工艺介绍:
(1).磨刷作业流程:
酸洗→水洗*3→磨刷→高压水洗→微 蚀→循环水洗→加压水洗*3→市水洗→ 吸干→风干→烘干→冷却收板
(2).相关解析:

防焊制程(Sloder mask)介绍PPT课件

防焊製程(Sloder mask)介紹
一.目的,作用 二.作業流程 三.製程説明
1.前處理 2.印刷 3.預烤 4.曝光 5.顯影 6.后烤 7.文字印刷 四.主物料簡介 1.網板制作 2.防焊油墨
目錄
一.目的,作用
一.目的﹕ 留出PCB板上待焊的通孔及其它PAD﹐將所有線路及大銅面用油墨 覆蓋
2.印刷分類
a.平面印刷:板面覆蓋油墨 b.塞孔印刷﹕板面覆蓋油墨+孔內灌進油墨
3.流程
油墨攪拌→架網→印刷→收板
4.印刷工作相關解析:
a.印刷作業條件﹕溫度22+2度,濕度55+10%,在無紫外線光源的無塵室 下進行.
b.使用治工具:網板﹐PIN釘﹐油墨刀﹐內六角
c.使用物料:油墨、吸水紙、美紋膠、雙面膠、酒精
1.印偏
原因分析: a.網版變形; b.網版張力過大或過小; c.網版與pcb板位置未對正; d.網距過高或過低; e.印刷速度過快或過慢; f.抬網速度過快或過慢.
2.油墨不均﹐粘板
原因分析: a.印刷壓力過小; b.網版損壞; c.油墨粘度過高; d.印刷插架時板與板相碰撞; e.預烤前搬板時衣服碰到; f.印刷過程中網版停留時間過長; g.印刷速度過快.
c.增加油墨附著力
2.流程
酸洗→水洗→磨刷/pumice→中壓水洗 →超音波水洗→吸干→吹烘干
3.注意事項
a.磨刷段刷幅0.8-1.2CM,水破≧15秒都必須在範圍內,否則易出現油墨
附著力差/銅絲等問題.
b.吹烘干段:板面需無水痕,否則易出現板面氧化現象.
4.前處理不良圖片及原因分析
1.綠漆空泡/Peeling不良F/M圖片：
f.其它項目: ●刮刀平整鋒銳,1次/班研磨 ●刮膠長度不低於1.5CM ● PIN釘不能松動,換PIN必須換雙面膠 ●綱版四周油墨不能被風化,每印一框需收墨攪拌一次 ●孔邊沿不能積墨,每印二片刮綱或清潔一次

防焊工艺技术培训课件

防焊工艺对产品寿命的影响
通过进行产品寿命评估和改进，可以检验防焊工艺的应用效果，确保产品在使用过程中的稳定性和可靠性。
产品寿命评估与改进
防焊工艺在延长产品寿命中的应用
04
防焊工艺技术实施步骤与注意事项
制定防焊工艺计划
根据产品特点和客户要求，制定详细的防焊工艺计划，包括防焊材料选择、工艺流程设计、质量标准制定等。
防焊工艺具有高效、环保、节能、易操作等优点，可以有效提高焊接质量和生产效率，广泛应用于汽车、机械、航空航天、电子等领域。
防焊工艺的定义与特点
在工业生产中，焊接过程会产生大量的飞溅和氧化物，不仅影响产品的质量和美观度，还会对生产效率和操作人员的健康造成负面影响。
防焊工艺可以有效避免这些问题，提高焊接过程的稳定性和可靠性，同时还可以减少对操作人员的危害，提高生产效率和产品质量。
防焊工艺的重要性
防焊工艺的历史与发展
随着科技的不断进步，防焊工艺不断发展，出现了多种新型的防焊技术，如气体保护焊接、激光焊接等。
防焊工艺的应用范围也不断扩大，从最初的航空航天领域，逐渐扩展到汽车、造船、电子等行业。
防焊工艺最早出现在20世纪初，当时主要采用涂层法进行防焊。
防焊工艺的基本原理是利用涂层、阻挡层、间隔层等手段，将焊接部位与周围环境隔离，以防止焊接过程中出现飞溅、氧化等现象。
提出对防焊工艺技术的进一步研究与展望
研究高密度、精细化、高性能的防焊工艺技术，以满足不断提高的组装密度和性能需求。
探索新的防焊工艺技术，如纳米防焊工艺技术等，实现更细间距、更高频率、更低能耗的焊接效果。
加强防焊工艺技术的可靠性研究，提高防焊工艺技术的稳定性和可靠性。
加强与国际先进企业的合作与交流，引进先进技术，提高我国防焊工艺技术的整体水平。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A.酸洗:使用1-3% H2SO4,其目的是去除板面 之氧化物.
三.流程细述
B.磨刷:使用600目刷轮、刷辐电流1.82.4A,其目的是清洁铜面、粗化板面增加油 墨与PCB板面之附着力.
C.高压水洗:
使用10-13KG/CM2之压力水洗冲洗板面, 洗凈磨刷后板面与线路间之铜粉.
D.微蚀:使用过硫酸钠与硫酸铜,蚀刻磨 刷后线路间产生之铜丝避免测试时铜粉短 路不良.
C.搅拌OK后油墨静置时需将桶盖微 开约1/8,让油墨搅拌时渗入空气跑出来.
D.每班必须记录油墨使用批号以及对 应印刷之料号利于质量追溯.
三.流程细述
3.1磨刷工艺介绍:
(1).磨刷作业流程:
酸洗→水洗*3→磨刷→高压水洗→微 蚀→循环水洗→加压水洗*3→市水洗→ 吸干→风干→烘干→冷却收板
(2).相关解析:
防焊制程讲解
Rigid Board Section
教育训练教材
课程纲要
一.防焊课家史概况 二.主物料简介 三.流程细述
3.1工艺介绍 3.2作业流程 3.3相关解析 3.4注意事项 四.试题
一.防焊课家史概况
一.防焊课家史概况
一.防焊课家史概况
一.防焊课家史概况
一.防焊课家史概况
一.防焊课家史概况
ቤተ መጻሕፍቲ ባይዱ
三.流程细述:
B.使用治工具:纲版 工具:PIN钉、油墨刀、内六角 C.使用物料:油墨、吸水纸、美纹胶、双面 胶、酒精、 防白水
D.印刷原理: 利用纲版下墨与不下墨区域图像在PCB板面 均匀覆盖一层防焊油墨
三.流程细述:
E.依客户要求可分为平面印刷、塞孔印刷. 平面印刷指只在PCB板面履盖一层油墨,塞 孔印刷指除在PCB板面上印一层油墨,还需 在要求的导通孔内灌上防焊油墨
其油墨厚度一般要求37+5U〞(除工单另 行界定外)
(2).印刷注意事项:
A.看清工单规定油墨颜色及纲版料号版序
三.流程细述:
B.印刷完毕须静置15分钟以上,不超过60分 钟,待气泡消失才可预烤
C.板子须直立于框架内,防止两片间重叠并 踫到任何东西,以免油墨被刮伤或碰伤
D.磨刷OK板须放于干燥防潮的地方,静置待 印时间不可超过1小时以免PCB氧化
E.印刷人员应如实做好首件/自主检查(印 刷是门精深技术,其中包括对PCB自检能力)
三.流程细述:
F.灌孔板印刷:
◎不可粘纲 ◎连续印刷即第1面印完后立即印第2面 ◎双机同时作业
G.纲版对准度影响因素:
○工作片本身之安定性 ○纲版的准确度及张力 ○印刷器材=正确设定(定位功能)
三.流程细述:
H.其它项目:
D.预烤OK板须经冷却至室温,以避免 板面温度影响底片膨胀变形或未完全硬化 之油墨粘着底片
三.流程细述: 3.3印刷常见问题点排除:
操作站 別
三.流程细述:
印刷作业安全注意事项
可能之意外或危險
安休操作方法
印刷站
1.投板和放板時可能造成
A.磨刷区之喷嘴喷洒角度应是磨刷轮与 PCB之相切的接触面处,起到降温作用,同时 冲洗铜粉.
B.磨刷轮刷毛方向应依厂商提供之旋转 方向箭头安装刷轮,一般为顺时针,依尼龙 刷而言,用手感在刷轮上感觉刺手即为逆时 针,反之不刺手的方向则为顺时针.
三.流程细述:
C.海棉滚轮:
●海棉滚轮有三组,均应保持表面湿润,无油脂污 染,另其表面无凹洞,避免对PCB表面吸水不平衡, 造成风干烘干后板面氧化.
正确图: 错误图:
PCB方向 PCB方向 PCB方向
三.流程细述: (5).磨刷工艺常见问题点及排除:
三.流程细述:
(4).磨刷工艺工业安全作业标准书
三.流程细述:
3.2印刷:
简而言之,就是在PCB板面覆盖一层均匀的 防焊油墨,就现行状况分为平面印刷与塞 孔印刷
(1).印刷工作相关解析: A.印刷作业要在一定温湿度条件下进行, 温度23+3度,湿度为55+10%,在其黄光下进 行
●刮刀平整锋锐,1次/班研磨 ●刮胶长度不低于1.5CM ●PIN钉不能松动,换PIN需换双面胶 ●纲版四周油墨不能被风化,每印一框需收 墨一次 ●孔边沿不能积墨,每印二片刮纲或清点一 次
三.流程细述:
B.1月/次检查烤箱温度是否均匀分布 ,预烤温度一般设定75度/30MIN
C.预烤支架1月/次进行擦拭避免油污 或油墨污染及刮伤板面
三.流程细述:
E.烘干:温度为90-110度,目的是挥发板 面及孔内之水份.
F.检验质量之方法:
◎.水破实验 10秒以上
◎.击拍实验:无水珠
◎.刷幅测试:0.8-1.2MM,在更换料号时须作一次 刷幅调试,(用该料号板材测试,当板面线路小于 5MIL时应将刷幅调到下限).
三.流程细述
(3).注意事项:
●海棉滚轮应施加压力,让海棉滚轮充分发挥吸 水功能,其压紧之压刀依从大到小之顺序施压
●海棉滚轮应2小时/次点检,1次/4小时清洁
三.流程细述:
D.吹干之风刀角度应为0-5度,上下风刀错 开,不可为对吹状态.针对孔径愈来愈小之 PCB,孔内水份极不易吹干,一般而言,后一 组风刀下风刀应当角度为0度,即垂直朝上, 上风刀朝逆输送方向倾斜5度,下风刀吹孔 内小水珠,上风刀吹PCB板面水份
A.主剂与硬化剂混合搅拌,应先用搅 拌刀挑少许主剂放入硬化剂中搅拌,然后 倒入主剂桶内手工充分搅拌2-3分钟用搅 拌机搅拌10-15分钟,OK后放置10分钟以上 ,让油墨主剂与硬化剂充分混合.
B.依先进先出之原则使用已搅拌OK之 油墨,开桶后油墨须在24小时内使用完毕, 即需作时间标识.
二.主物料油墨简介
二.主物料油墨简介
2.2具体介绍:
A.热应化树脂:油墨硬化剂(主剂有压克 力树脂,环氧树脂,在高温加热一般是150 度/45-60MIN情况下,交联硬化.
B.感光型乳剂:为油墨之副剂,主要含有某 种光聚单体或低聚物,经紫外光7KW照射, 光聚单体及低聚物发生聚合交联.
二.主物料油墨简介
2.3油墨搅拌:
一.防焊课家史概况
一.防焊课家史概况
二.主物料油墨简介
2.1概述:
防焊油墨为液态感光型,基本成份有热 应化树指,感光型乳剂,在油墨未定型前只 能在黄光下进行作业,作业中分为主剂与 硬化剂,(在使用前属分开包装),一般主剂 0.75KG,硬化剂0.25KG,或者 0.86KG,0.14KG两种.环境要干燥、低温、 阴暗的地方.
