JCZR□-12（7.2）高压真空接触器—熔断器组合电器一. 使用范围和用途JCZR□-12（7.2）户内高压交流真空接触器－熔断器组合电器是浙江云开自动化产为额定电压12kV（7.2kV）、额定频率50Hz的三相交流户内用高压开关设备，主要由户内高压交流真空接触器和高压限流熔断器组成，具有合分控制与保护功能。
主要适用于10kV及以下负荷较小的电力系统中（如电厂厂用电系统）的高压电器控制和保护，特别适用于需要频繁操作电动机、变压器等的控制和保护。
二. 主要特点与优点JCZR□-12（7.2）户内高压交流真空接触器－熔断器组合电器与高压真空断路器或其他高压电器相比，组合电器的优点在于：1. 在相同开断容量下，组合电器产品体积要比同类产品小的多；2. 短路开断能力强，预期短路开断电流可达40kA（最高可达50kA），而断路器一般为20～31.5kA，而且开断电流越大，成本和体积也相应大幅度增加；3. 可频繁操作，组合电器操作频率可达300次/h；4. 机械及电寿命可达30万次，是真空断路器机械及电寿命的10～30倍，可大幅延长用户更换开关设备的周期，降低用户的总体费用；5. 可快速开断短路电流，一般可在半个周波内开断，而断路器至少需要1个周波以上才能开断；6. 安装更换方便，无需太多的改动即可用于普通的KYN28-12中置柜。
三. 使用环境要求3.1 周围空气温度：-15℃～+40℃，且24h内测得的温度平均值不超过35℃。
3.2 海拔：JCZR□-7.2J(D) 型用于额定电压7.2kV系统时1000m及以下地区；用于额定电压3.6kV系统时3000m及以下地区。
JCZR□-12J(D) 型用于额定电压12kV系统时1000m及以下地区；用于额定电压7.2kV系统时3000m及以下地区。
3.3 周围空气没有明显的受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染。
3.4 湿度相对湿度：日平均值不大于95%，月平均值不大于90%；水蒸气压：日平均值不大于2.2kPa，月平均值不大于1.8kPa 。
1、 概述JCZR5系列交流真空接触器-熔断器组合电器，适用于额定电压7.2KV 、12KV ，额定电流最大至225A （7.2KV 额定电流最大至315A ）、交流50~60HZ 的工业、农业、服务业等领域电器设备的控制，可装配与开关柜内组成F-C 回路，与综合保护器配合使用。
配合适当的熔断器，有效地控制和保护交流高压电机、变压器及电容器组等。
该产品结构合理，可靠性高，电寿命长，维修量少，体积小，重量轻，机械寿命长，是特别适用于频繁操作的理想电器。
2、 型号及其含义400JCZR5-7.2/12□-/D3、使用环境条件3.1环境温度：周围空气温度最高不超过+10℃，最低不低于-25℃；3.2 海拔高度：安装地点的海拔高度不超过1000米；3.3 相对湿度：日平均值不大于95%，月年平均值不大于90%；3.4工作环境：无雨雪侵蚀、明火、爆炸危险、化学腐蚀及强烈震动的场合；3.5 污染等级：Ⅲ级；3.6 安装条件：安装平面与水平面的倾角不大于5°；注：当用户的使用环境、条件与上述不符时，请用户提出其具体要求，本公司可为用户进行特殊设计，尽可能满足用户的需求。
4主要技术参数(见表1)表一5、结构、功能5.1 JCZR5组合电器主要有真空接触器、高野限流熔断、底盘车、58芯航空插座等组合而成。
真空接触器主要有真空灭弧室、操作机构、控制电磁铁、控制电源及其它辅助部件构成；高压限流熔断主要有熔断器盒、支架及熔断器等组成；底盘车主要有推进机构、连锁机构、手柄等部件组成。
5.2 JCZR5组合电器可配装于KYN系列高压柜中，配柜宽650、800mm两种。
动触头中心距和外形尺寸详见图1、图2。
5.3 JCZR5组合电器控制方式有机械保持和电保持两种。
机械保持是合闸锁扣装置使接触器保持合闸状态，分闸电磁铁得电动作后，使分闸锁扣解扣，有分闸弹簧驱动操作机构完成分闸。
电保持是电磁铁完成合闸功能后仍然维持保持功能，切断电磁线圈的供电回路，由分闸弹簧驱动操作机构完成分闸。
—U n iG ea r Z V C 金属封闭式开关设备熔断器一 接触器—安装使用说明书UniGear ZVC 金属封闭式开关设备熔断器 一 接触器• 安全的防护能力• 卓越的产品质量• 灵活的解决方案•经济的运维成本— 目录005 006 006 007008 009 009 010 – 011 012 – 013 014 – 015 016 – 017 0181 概述2 标准和规范3 型式试验报告4 技术规范5 外形尺寸与重量6 收货与检查7 储存与检查8 基本结构9 安装10 操作11 维护12 故障处理• 开关设备只能安装于适合电气设备工作的户内场所• 确保由专业人员来进行安装、操作和维护• 必须保证安装、操作和维护过程符合标准和法规的要求• 严格遵守本操作手册的规定• 不要超出开关设备在正常工作条件下的额定参数• 确保操作人员可方便的得到本指导手册，且拥有能执行正确操作的技能• 应特别注意说明书中标有如下危险标志的注意事项正确可靠的操作确保您和他人的安全！如有任何需求，请联系ABB 客户服务人员。
—安全第一 ！4U n i G e a r Z V C 金属封闭式开关设备 安装使用说明书UniGear ZVC 是三相交流，空气绝缘的户内开关设备，用于操作、控制和保护额定电压7.2 kV 及以下、额定电流400 A 及以下的电动机和变压器。
其它场合的应用，请与本公司协商确认。
UniGear ZVC 结构紧凑，易于维护，创造性的使开关柜小型、轻便，有效地地提高了配电室的空间利用率。
UniGear ZVC 外壳由2 mm 厚的热镀锌板制成。
结构设计形式为金属封闭式，防护等级为IP4X ，采用真空开断技术，以及将导体浇铸在环氧树脂内，确保开关柜具有较长的使用寿命。
开关柜内装有一个可关合短路电流的接地开关，所有的操作，即合-分-隔离-接地均可闭门操作，尽可能地确保当发生内部燃弧故障时的人身和设备安全，并且避免异物进人和电气绝缘下降对开关柜的影响。
第五章交流接触器5．1 用途和分类5．1．1 用途交流接触器是一种用于远距离频繁地接通和断开交流50Hz（或60Hz），电压至380V（或660/690V，有的主电路还可至1000V/1140V）的主电路及控制电路的电器，其主要控制对象是交流电动机，也可控制其他电力负载，如电热器、照明灯、电焊机、变压器和电容器组等。
直动式交流接触器控制的电动机主要是鼠笼式，由于其体积少，普遍用于机床行业中。
转动式交流接触器控制的电动机为绕线式，主要用于冶金、轧钢等企业及起重设备中。
5．1．2 分类5．1．2．1 按结构形式分a、直动式；b、转动式；5．1．2．2 按极数分：a、二极；b、三极；c、四极；d、五极；（只有转动式）5．1．2．3 按有无吹弧线圈分a、有吹弧线圈；b、无吹弧线圈；5．1．2．4 其他方式分（略）5．1．3 接触器的使用类别及典型负载5．1．3．1 使用类别见表5．1表5．1交流接触器的使用类别5．1．3．2典型负载不同的用电设备其负载性质和通断过程的电流变化相差很大，因此对接触器的要求也有所不同5．1．3．2．1 电热元件负载对电热元件负载中用的线绕电阻元件，其接通电流可达额定电流的1．4倍，例如用于室内供暖，电烘箱及电热空调等设备。
若考虑网络电压升高10%，则电阻元件的工作电流也将相应增大。
因此，在选择接触器的额定工作电流时，应予以考虑。
这类负载被划分在AC-1使用类别中。
5．1．3．2．2 照明装置当接通照明装置中的白炽灯负载时，有较大的冲击电流产生，约为额定电流的15倍，若考虑到容许电压升高10%，电流也将相应增加，其使用类别被划分在AC-5b中。
其他不同的照明灯，其接通时的冲击电流值和起动时间不同，负载功率因数也不等于1。
它们被划分在AC -5a 中。
5．1．3．2．3 低压变压器负载当接通低压变压器时，会出现一个持续时间甚短的峰值电流，可达变压器额定电流的15-20倍，它与变压器的绕组布置及铁心特性有关。

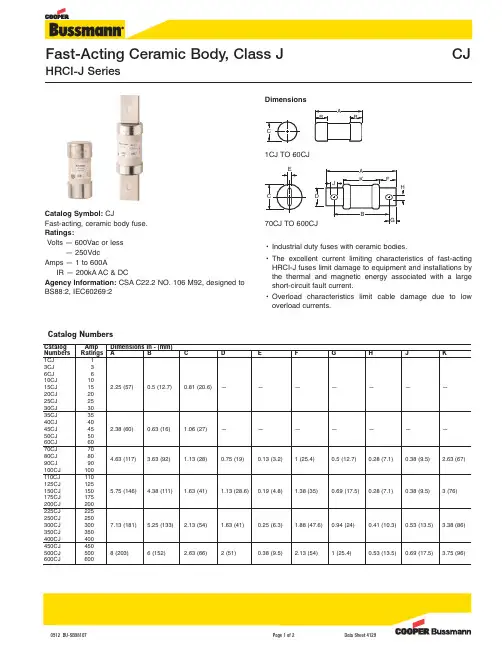

Catalog Symbol:CJFast-acting, ceramic body fuse.Ratings:Volts — 600Vac or less— 250Vdc Amps — 1 to 600AIR — 200kA AC & DCAgency Information:CSA C22.2 NO. 106 M92, designed to BS88:2, IEC60269:2•Industrial duty fuses with ceramic bodies.•The excellent current limiting characteristics of fast-acting HRCI-J fuses limit damage to equipment and installations by the thermal and magnetic energy associated with a large short-circuit fault current.•O verload characteristics limit cable damage due to low overload currents.0512 BU-SB98107Page 1 of 2Data Sheet 4129DimensionsEnergy Let-Through Curves ©2012 Cooper Bussmann 0512 BU-SB98107Page 2 of 2Data Sheet 4129The only controlled copy of this Data Sheet is the electronic read-only version located on the Cooper Bussmann Network Drive.All other copies of this document are by definition uncontrolled.This bulletin is intended to clearly present comprehensive product data and provide technical informa-tion that will help the end user with design applications.Cooper Bussmann reserves the right,without notice,to change design or construction of any products and to discontinue or limit distribution of any products.Cooper Bussmann also reserves the right to change or update,without notice,any technical information contained in this bulletin.Once a product has been selected,it should be tested by the user in all possible applications.。
B1 适用范围CJ12系列交流接触器CJ12系列及派生的CJ12Z系列交流接触器主要用于交流50Hz，额定工作电压至380V、额定工作电流至600A的电力线路中，供冶金、轧钢企业起重机等的电气设备中，作远距离接通和分断电路，并作为交流电动机频繁地起动、停止、反向和反接之用。
CJ 12 □-□/□3.1 周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃。
3.2 海拔高度：不超过2000m。
3.3 大气条件：最高温度为+40℃时，空气相对湿度不超过50%；在较低温度下可以允许有较高的相对湿 度，例如20℃时达90%。
对由于温度变化偶尔产生的凝露应采取特殊的措施。
3.4 污染等级：3级。
3.5 安装类别：Ⅲ类。
3.6 安装条件：安装面与垂直面倾斜度不大于±5°。
3.7 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。
4.1 技术参数与性能(见表1)。
4.2 接触器适用于下述工作制：4.2.1 8小时工作制；4.2.2 断续周期工作制，负载因数为40%(4、5极接触器仅适用于此工作制)；4.2.3 短时工作制。
4.3 吸引线圈规格：交流：50Hz：127V、220V、380V；直流：110V、220V；4.4 动作特性：吸合电压：(85%~110%)Us；释放电压：交流(20%~75%)Us，直流(10%~75%)Us。
交流380V1000VA直流220V90WCJ12-150CJ12-250CJ12-400CJ12-60038038038038015025040060015025040060015025040048030030010010015151010600600300300常开234510RT16-315RT16-400RT16-500RT16-630表165注：1、机械寿命：二极产品应不少于1×10次，四、五极产品应不少于1×10次；2、电寿命：三极产品按AC-3和AC-4使用类别以及二、四、五极产品按AC-2使用类别的电寿命指标 由供需双方另行商定；3、CJ12Z系列直流控制交流接触器最大电流规格至400A，且该系列直流控制交流接触器产品本体 已 占用一对常闭辅助触头。
高压真空接触器——高压限流熔断器组合电器在发电厂中的应用无锡市蓝虹电子有限公司沈兴元副总工程师[摘要]本文介绍了高压真空接触器，高压限流熔断器的技术特性，以及两者在电厂内控制系统中的选配原则，并得出在1600KV A及以下的变压器回路、1200kW及以下的高压电动机回路和1200KVar及以下的电容器组，更适用于使用高压真空接触器加熔断器组合电器，超出此范围则使用断路器。
[关键词]高压真空接触器、高压限流熔断器、电动机、变压器、电容器。
1、序言随着我国经济建设的快速发展，对电力的需求越来越多，特别是去年夏天全国出现电荒后，现已演变成全年性全天候的缺电状况。
由此全国各地纷纷上马建设发电厂。
在发电厂的厂用高压用电系统中，现在大都设计成高压限流熔断器(F)和高压真空接触器(C)回路，以下简称F-C回路。
我公司去年仅F-C回路单元销售800套，今年已有500套的订单合同。
所以本文就高压真空接触器、高压限流熔断器和高压电动机、变压器、电容器的选用配合和保护等问题逐一介绍和分析。
2、高压真空接触器高压真空接触器在F-C回路中作为操作元件，由于其有特殊的结构，特别适用于需大量分闸、合闸操作循环的场合，是频繁操作的理想电器。
2.1 真空接触器的形式真空接触器的外形见图(一)它主要由真空灭弧室、绝缘固定架、操动机构、锁扣机构、底盘手车等组成，绝缘固定架上安装了熔断器支座，支座上装配有联动脱扣机构，即便只有一相熔断器熔断时，也能使接触器联动跳闸，同样地，即便只有一相熔断器未安装时，该联动机构也能防止接触器合闸。
2.2真空接触器的开断原理真空接触器的主触头是密封在以陶瓷为外壳的真空灭弧室中，灭弧室中的真空度高达1.33×10-4Pa。
当真空接触器分闸时，真空灭弧室中的动、静触头快速地开断，在分闸过程中，在高温触头之间产生的金属蒸气使电弧持续到电流第一次过零点，在电流过零点时，金属蒸气迅速凝结，使动静触头之间重新建立起很高的电介质强度，维持很高的瞬态恢复电压值，实现对开断电流的完成。
一、概述电气设备的保护和控制用。
其中负荷开关—熔断器组合电器与变压器保护特性相匹配，对环网供电单元尤其适用。
环境湿度：日平均相对湿度：≤95% 月平均相对湿度：≤90%日平均蒸气压：≤2.2×10-3Mpa 月平均蒸气压：≤1.8×10-3MPab)海拔高度：不超过1000m；c)地震烈度不超过8度；d)使用场所无滴水、无结霜、无结露、无易燃和爆炸危险、无化学腐蚀性气体以及无剧烈震动。
若有特殊要求，请用户和我公司联系！四、本产品符合GB3804-1990、GB3906-1991、GB16926-1997、GB/T11022-1999、IEC420-1990等标准，并已通过了全部型式试验。
七、FL(R)N36-12 D型SF6负荷开关1 2 34 5 6 7注：1、上接线端头。
2、上壳体。
3、操作机构。
4、下接线端头。
5、电显输出端。
6、下壳体。
7、固定螺栓。
八、操作机构（一）、二工位手动操作机构1 2 3 4 5注：1、SF6开关合、分指示。
2、门连锁操作孔。
3、门连锁机构。
4、操作手柄。
5、合、分闸操作孔。
（二）、三工位手动操作机构1 2 3 4 56注：1、合、分指示。
2、门连锁操作孔。
3、门连锁机构。
4、操作手柄。
5、SF6开关合闸操作孔。
6、分闸按钮。
（三）、二工位电动操作机构（四）、三工位电动操作机构1 2 3 4 5 1 2 3 4 56 7 6 7 8注：1、辅助接点。
2、合、分闸指示。
注：1、辅助接点。
2、SF6开关合、分闸指示。
3、连锁机构。
4、接地开关操作孔。
3、连锁机构。
4、接地开关操作孔。
5、操作手柄。
6、储能电机。
5、操作手柄。
6、储能电机。
7、手动合、分闸操作孔。
7、手动合闸操作孔。
8、分闸按钮。
九、操作程序FL(R)N36-12□型负荷开关出厂前，经过严格的出厂检验，符合产品的技术要求。
在安装、调试前，必须仔细的阅读安装使用说明书，并做好以下准备工作。

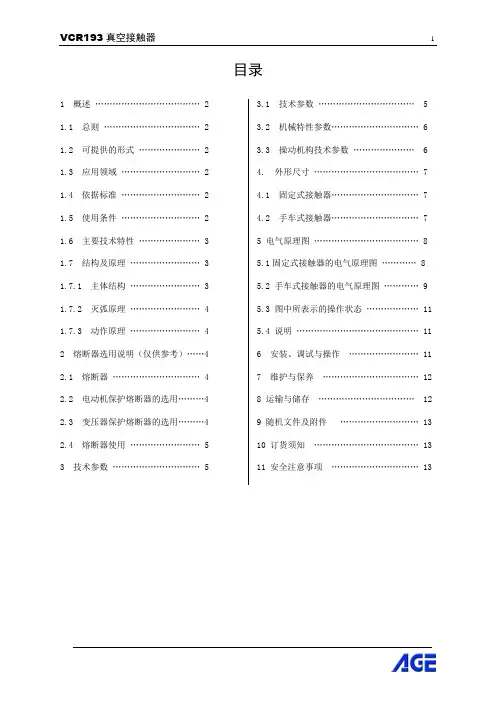

目录1 概述 (2)1.1 总则 (2)1.2 可提供的形式 (2)1.3 应用领域 (2)1.4 依据标准 (2)1.5 使用条件 (2)1.6 主要技术特性 (3)1.7 结构及原理 (3)1.7.1 主体结构 (3)1.7.2 灭弧原理 (4)1.7.3 动作原理 (4)2 熔断器选用说明（仅供参考） (4)2.1 熔断器 (4)2.2 电动机保护熔断器的选用 (4)2.3 变压器保护熔断器的选用 (4)2.4 熔断器使用 (5)3 技术参数.............................. 5 3.1 技术参数 (5)3.2 机械特性参数 (6)3.3 操动机构技术参数 (6)4. 外形尺寸 (7)4.1 固定式接触器 (7)4.2 手车式接触器 (7)5 电气原理图 (8)5.1固定式接触器的电气原理图 (8)5.2 手车式接触器的电气原理图 (9)5.3 图中所表示的操作状态 (11)5.4 说明 (11)6 安装、调试与操作 (11)7 维护与保养 (12)8 运输与储存 (12)9 随机文件及附件 (13)10 订货须知 (13)11 安全注意事项 (13)1 概述1.1 总则由澳大利亚通用电气设备有限公司生产的新一代电磁操动机构的三相接触器——VCR193真空接触器，主要用于额定工作电压12kV以下，额定频率50Hz/60Hz的三相交流系统中需要大量分、合闸操作循环的场合，同时又是特别适用于频繁操作的理想电器。
VCR193真空接触器主要由真空灭弧室、电磁操动机构以及其它辅助部件构成。
通过电磁操动机构控制来实现接触器的合闸操作，分闸操作则由分闸弹簧实现。
其结构紧凑、在无需经常维护的条件下仍保证其长久的电气和机械寿命。
VCR193真空接触器与旧系列的接触器有着良好的互换性，同时它附件的通用性强，易于组装成不同的配置。
1.2 可提供的形式VCR193真空接触器具有电气自保持和机械自保持两种配置，可提供以下两种结构形式：⏹固定式⏹手车式（配置熔断器支座）手车式接触器主要由固定式接触器和特定的底盘手车组成。
7.2J(D) JCZR16-JCZR16-型系列12J(D)接触器-熔断器组合电器使用说明书M02(M03).SM.01.01天水长城开关厂年8 月警告: 在安装和使用本组合电器之前, 请仔细阅读本使用说明书。
不妥当的安装与使用将导致产品质量的下降甚至危及人身安全!目录1 概述 (3)2 技术数据 (3)2.1主要技术参数 (3)2.2接触器装配调整后,其机械特性参数应符合表2数据 (3)2.3分、合闸线圈的技术数据见表3 (4)3 使用环境要求 (4)4 产品结构及工作原理 (4)4.1产品结构 (4)4.2工作原理 (4)5 搬运 (6)5.1拆除包装箱 (6)5.2室内搬运 (6)6 安装 (6)7 检查 (9)7.1检查紧固件 (9)7.2操作检查 (9)7.3测试接触器机械特性参数 (9)7.4回路电阻检查 (9)7.5绝缘水平检查 (9)8 操作 (9)8.1操作手车进出车 (9)8.1电动操作接触器 (9)8.2联锁 (10)8.1手动分闸操作 (10)9 维护 (10)9.1经常性的检查 (10)9.2清洁 (10)9.3维护时的注意事项 (10)10 产品提供下列随机文件: (10)11 产品备件根据订货合同提供。
(10)1 概述本组合电器可配装于开关柜内组成F-C回路, 与综合保护装置配合使用。
供发电厂及工矿企业用来关合、开断交流高压电动机、变压器、电容器等负载用, 并具有过载、短路保护的功能。
本断路器能够使用在交流50Hz的三相电力系统中。
2 技术数据2.1 主要技术参数见表1表12.2 接触器装配调整后,其机械特性参数应符合表2数据表22.3 分、合闸线圈的技术数据见表3表33 使用环境要求a) 周围空气温度: +40℃～-15℃,且24h内测得的温度平均值不超过35℃b) 海拔: JCZR16-7.2J(D) 型用于额定电压7.2kV系统时1000m及以下地区;用于额定电压3.6kV系统时3000m及以下地区。
目录1.关于使用快插式接触器模块的信息 (4)2. 规则 (4)3. 规程 (5)4. 防爆类型 (5)5. 技术数据 (5)5.1 快插式接触器模块HPC450-1-V5 (5)5.2 快插式接触器模块HPC450-3-V5 (5)5.3 漏电闭锁 (6)5.4 绝缘监测 (6)5.5 中性点绝缘电网中先导回路监测 (7)5.6 PTC温度测量电路 (7)5.7 PT100温度测量电路 (7)5.8 过载和短路保护装置 (8)6. 综述 (8)6.1 主回路结构 (8)6.2 监测和控制装置综述 (9)6.2.1 保护模块MPE综述 (9)6.2.2 PDIM-2D-GBA显示和输入输出继电器模块 (10)6.2.3显示器模块DIS-2D描述 (11)6.2.4 输入/输出继电器模块IM-2D描述 (13)6.3 并行控制 (17)6.3.1 先导回路控制-自复位按键操作 (17)6.3.2 先导回路控制-单节点旋钮操作 (19)6.3.3 输入/输出继电器模块操作-单节点自锁开关操作 (20)6.4 串接到高级控制系统 (21)7. 操作 (22)7.1 显示器模块DIS-2D描述 (22)7.2 菜单种类 (23)7.2.1 电工菜单 (23)7.2.2 工程师菜单 (25)7.2.3 使用者菜单 (33)7.2.4 服务菜单 (40)7.3 错误信息显示 (52)8. 监测功能描述 (59)8.1 过载分断 (59)8.2 短路分断装置 (61)8.3 相平衡 (62)8.4 绝缘监测（ESA） (62)8.5 漏电闭锁 (63)8.6 温度监测(PTC热敏电阻和PT100) (64)8.6.1 PTC温度监测 (64)8.6.2 PT100温度监测 (65)8.7 先导回路监测 (65)8.8 中性点漂移(中性点接地电网中故障电流监测) (67)8.9 高压测试（只用于3.3kV接触器模块） (68)8.10 并行操作时的电流监测 (69)9. 安全回路功能 (70)10. 短路分断实验 (70)1.关于使用快插式接触器模块的信息为了正确使用该模块必须注意下列各点：快插式接触器模块必须安装在隔爆腔室中使用。
Vacuum interrupter replacement SLN018, SL12, SL15, and SJ contactorsFigure 1. Open ContactorDANGER—HAZARDOUS VOLTAGE READ AND UNDERSTAND THESE INSTRUCTIONS BEFORE ATTEMPTING REPLACEMENT OF VACUUM INTERRUPTERS. THIS EQUIPMENT SHALL BE INSTALLED AND SERVICED ONLY BY QUALIFIED ELECTRICAL PERSONNEL. A QUALIFIED PERSON IS ONE WHO IS FAMILIAR WITH THE CONSTRUCTION AND OPERATION OF THIS EQUIPMENT AND WHO IS AWARE OF THE HAZARDS INVOLVED. Vacuum interrupter subassembly replacementIf it becomes necessary to replace vacuum interrupters, proceed as follows:1. De-energize the contactor. Remove to aworkbench.2. Remove the top barrier assembly(four hex-head bolts, Classic Ampgard T only).3. Unbolt the shunts on the line side of thebottles. See Figure 2.Figure 2.2Instruction Booklet IB48083Effective August 2014Vacuum interrupter replacementSLN018, SL12, SL15, and SJ contactorsEATON 4. Remove control transformer primary fuses(Classic Ampgard only).5. Remove the hollow screw above each interrupter.6. Remove the bottle nuts from the top stems, using a screwdriveras shown in Figure 3. Set aside the screws, nuts, and washers.Figure 3.7. Remove the two 5/16-inch bolts attaching each bottlesubassembly. Set bolts aside.8. Withdraw the interrupter subassemblies from the contactorchassis, pulling the bottom end out first so that the top stud clears the rear frame of the chassis. The contact springs are loose at this point and should be captured and stored. The bottle subassembly consists of the interrupter, shunt, and related hardware. See Figure 1.9. Remove the old pivot plate from the crossbar. Retain hardware.10. Loosen and remove the bottle bolt that holds the copper conduc-tor to the bottom of the interrupter. Retain the shim from under the copper conductor and the copper spacer.CAUTIONAT NO TIME DURING THE INSTALLATION OF THE NEW INTERRUPTERSHOULD TORQUE BE APPLIED TO THE MOVING END OF THE INTERRUPTER. INTERNAL DAMAGE MAY RESULT IF TORQUE IS APPLIED. THE USEDINTERRUPTERS SHOULD BE DESTROYED. DESTROYING THE INTERRUPTERS WILL ENSURE THAT THEY ARE NOT LATER CONSIDERED NEW AND INSTALLED IN ANOTHER CONTACTOR.11. Install the new pivot plate (provided with the new interrupter kit)on the crossbar.12. Fasten the previously removed copper conductor to the newinterrupter with the shim between the mold frame and the copper conductor. The bottle spacer is installed between the interrupter and the copper conductor. Do not tighten the bolt at this time.13. Preset the shunt by bending the free end in a smooth curve totouch the stud, then release.14. Install contact springs and cups onto the top stems, with cup ontop, flange down. See Figure 4.Figure 4.15. Insert bottle subassemblies into chassis, putting top end infirst and guiding the bottle stud into the slot in the pivot plate. Check to confirm that the spring and cup are between the interrupter and the crossbar.16. Bolt the subassembly to the chassis, using the 5/16-inch bolts,two per pole.17. Align the interrupter on the copper conductor (the bottle bolt isloose) until the stud does not rub or touch the slot in the hole in the pivot plate. Tighten the bottle bolt. See Figure 3. Check alignment again to make sure it was maintained while tightening.18. Attach shunts to the line side conductor.19. Recheck to make sure that the bottle studs remain clear of thepivot plate. In particular, make certain that the shunts have a slight bow downward (from Step 12) and do not push the bottle studs against the pivot plate. If they do touch the pivot plate, loosen the shunts from the line side conductor and repeat Step 12 before refastening.20. Close the contactor by applying rated voltage from an isolatedpower source, using adequate care against electrical shock. 21. Install two bottle nuts, plus the two flat washers previouslyremoved, onto the center pole bottle stud. Both bottle nuts must have their threaded flanges facing UP.3Instruction Booklet IB48083Effective August 2014Vacuum interrupter replacementSLN018, SL12, SL15, and SJ contactors EATON 22. Turn the center pole bottle nuts clockwise until they are0.120 ± 0.005 inches from the pivot plate. This is the overtravel gap. See Figure 5. Lock the bottle nuts with a screwdriverinserted from the front of the frame molding, turning the screw-driver counter-clockwise with the blade fitted from a notch in one bottle nut across to a notch in the other bottle nut. See Figure 3.Figure 5. Closed Contactor23. De-energize the coil and remove the power source.24. Note and record the length of the kickout springs. Loosen theset screw that locks the kickout spring adjusting screw, then loosen the kickout spring adjusting screw until the contacts of the center pole barely touch, using a volt-ohmeter or test light as an indicator of touch and open.otee:N Whenever adjusting the kickout spring lever, put your free hand over the kickout springs as a precaution.25. With the contactor in this position and the center contacts justtouching, install and adjust the bottle nuts (and spacing washers) on the other two poles so that these two poles make contact simultaneously with the center pole when checked with a meter or test light. Lock the bottle nuts as before. 26. Install the hollow screws through the guide bar onto the threebottle studs.27. Tighten the kickout spring adjusting screw back to the originalcompressed length of the kickout springs. Check that the arma-ture rests firmly against its stop on the molded frame. When a screwdriver is pushed against the bottom end of the armature in the open position, the armature must not move. If it does, the kickout springs should be tightened further to push the armature to a solid position. Re-tighten set-screw. Do not overtighten.28. Install control transformer primary fuses (Classic Ampgard).29. Install top barrier assembly (Classic Ampgard).OvertravelBottle NutsPivot PlateEaton1000 Eaton Boulevard Cleveland, OH 44122 United States © 2014 EatonAll Rights ReservedPrinted in USAPublication No. IB48083 / Z15482 August 2014Eaton is a registered trademark.All other trademarks are propertyof their respective owners.Vacuum interrupter replacement SLN018, SL12, SL15, and SJ contactorsInstruction Booklet IB48083 Effective August 2014。
