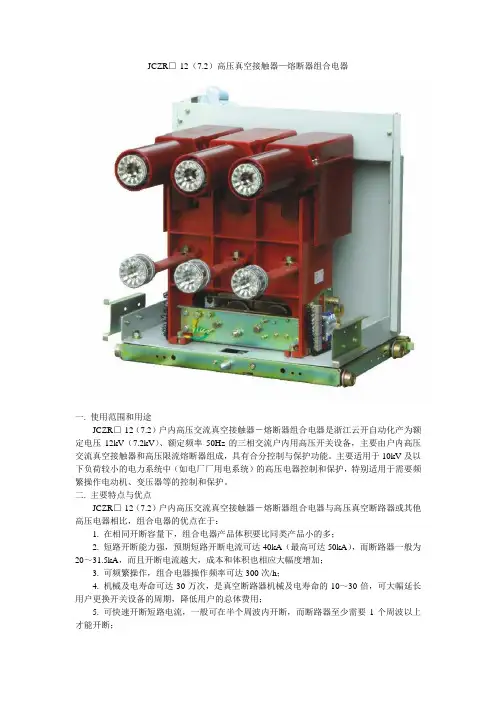

JCZR□-12（7.2）高压真空接触器—熔断器组合电器一. 使用范围和用途JCZR□-12（7.2）户内高压交流真空接触器－熔断器组合电器是浙江云开自动化产为额定电压12kV（7.2kV）、额定频率50Hz的三相交流户内用高压开关设备，主要由户内高压交流真空接触器和高压限流熔断器组成，具有合分控制与保护功能。
主要适用于10kV及以下负荷较小的电力系统中（如电厂厂用电系统）的高压电器控制和保护，特别适用于需要频繁操作电动机、变压器等的控制和保护。
二. 主要特点与优点JCZR□-12（7.2）户内高压交流真空接触器－熔断器组合电器与高压真空断路器或其他高压电器相比，组合电器的优点在于：1. 在相同开断容量下，组合电器产品体积要比同类产品小的多；2. 短路开断能力强，预期短路开断电流可达40kA（最高可达50kA），而断路器一般为20～31.5kA，而且开断电流越大，成本和体积也相应大幅度增加；3. 可频繁操作，组合电器操作频率可达300次/h；4. 机械及电寿命可达30万次，是真空断路器机械及电寿命的10～30倍，可大幅延长用户更换开关设备的周期，降低用户的总体费用；5. 可快速开断短路电流，一般可在半个周波内开断，而断路器至少需要1个周波以上才能开断；6. 安装更换方便，无需太多的改动即可用于普通的KYN28-12中置柜。
三. 使用环境要求3.1 周围空气温度：-15℃～+40℃，且24h内测得的温度平均值不超过35℃。
3.2 海拔：JCZR□-7.2J(D) 型用于额定电压7.2kV系统时1000m及以下地区；用于额定电压3.6kV系统时3000m及以下地区。
JCZR□-12J(D) 型用于额定电压12kV系统时1000m及以下地区；用于额定电压7.2kV系统时3000m及以下地区。
3.3 周围空气没有明显的受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染。
3.4 湿度相对湿度：日平均值不大于95%，月平均值不大于90%；水蒸气压：日平均值不大于2.2kPa，月平均值不大于1.8kPa 。

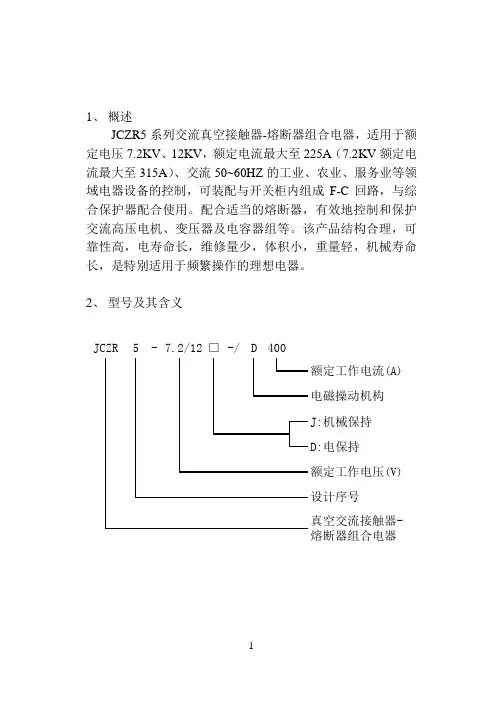

1、 概述JCZR5系列交流真空接触器-熔断器组合电器，适用于额定电压7.2KV 、12KV ，额定电流最大至225A （7.2KV 额定电流最大至315A ）、交流50~60HZ 的工业、农业、服务业等领域电器设备的控制，可装配与开关柜内组成F-C 回路，与综合保护器配合使用。
配合适当的熔断器，有效地控制和保护交流高压电机、变压器及电容器组等。
该产品结构合理，可靠性高，电寿命长，维修量少，体积小，重量轻，机械寿命长，是特别适用于频繁操作的理想电器。
2、 型号及其含义400JCZR5-7.2/12□-/D3、使用环境条件3.1环境温度：周围空气温度最高不超过+10℃，最低不低于-25℃；3.2 海拔高度：安装地点的海拔高度不超过1000米；3.3 相对湿度：日平均值不大于95%，月年平均值不大于90%；3.4工作环境：无雨雪侵蚀、明火、爆炸危险、化学腐蚀及强烈震动的场合；3.5 污染等级：Ⅲ级；3.6 安装条件：安装平面与水平面的倾角不大于5°；注：当用户的使用环境、条件与上述不符时，请用户提出其具体要求，本公司可为用户进行特殊设计，尽可能满足用户的需求。
4主要技术参数(见表1)表一5、结构、功能5.1 JCZR5组合电器主要有真空接触器、高野限流熔断、底盘车、58芯航空插座等组合而成。
真空接触器主要有真空灭弧室、操作机构、控制电磁铁、控制电源及其它辅助部件构成；高压限流熔断主要有熔断器盒、支架及熔断器等组成；底盘车主要有推进机构、连锁机构、手柄等部件组成。
5.2 JCZR5组合电器可配装于KYN系列高压柜中，配柜宽650、800mm两种。
动触头中心距和外形尺寸详见图1、图2。
5.3 JCZR5组合电器控制方式有机械保持和电保持两种。
机械保持是合闸锁扣装置使接触器保持合闸状态，分闸电磁铁得电动作后，使分闸锁扣解扣，有分闸弹簧驱动操作机构完成分闸。
电保持是电磁铁完成合闸功能后仍然维持保持功能，切断电磁线圈的供电回路，由分闸弹簧驱动操作机构完成分闸。

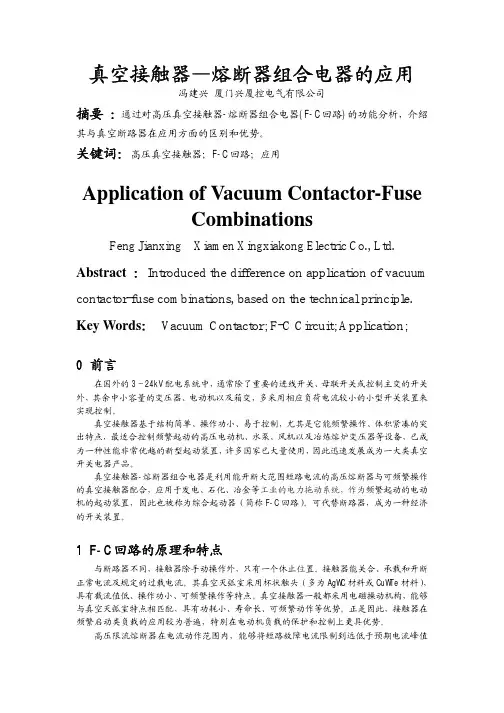

真空接触器—熔断器组合电器的应用冯建兴厦门兴厦控电气有限公司摘要：通过对高压真空接触器-熔断器组合电器(F-C回路)的功能分析，介绍其与真空断路器在应用方面的区别和优势。
关键词：高压真空接触器；F-C回路；应用Application of Vacuum Contactor-FuseCombinationsFeng Jianxing Xiamen Xingxiakong Electric Co., Ltd. Abstract：Introduced the difference on application of vacuum contactor-fuse combinations, based on the technical principle. Key Words：Vacuum Contactor; F-C Circuit; Application;0 前言在国外的3～24kV配电系统中，通常除了重要的进线开关、母联开关或控制主变的开关外，其余中小容量的变压器、电动机以及箱变，多采用相应负荷电流较小的小型开关装置来实现控制。
真空接触器基于结构简单、操作功小、易于控制，尤其是它能频繁操作、体积紧凑的突出特点，最适合控制频繁起动的高压电动机、水泵、风机以及冶炼熔炉变压器等设备，已成为一种性能非常优越的新型起动装置，许多国家已大量使用，因此迅速发展成为一大类真空开关电器产品。
真空接触器-熔断器组合电器是利用能开断大范围短路电流的高压熔断器与可频繁操作的真空接触器配合，应用于发电、石化、冶金等工业的电力拖动系统，作为频繁起动的电动机的起动装置，因此也被称为综合起动器（简称F-C回路）。
可代替断路器，成为一种经济的开关装置。
1 F-C回路的原理和特点与断路器不同，接触器除手动操作外，只有一个休止位置。
接触器能关合、承载和开断正常电流及规定的过载电流。
其真空灭弧室采用杯状触头（多为AgWC材料或CuWTe材料），具有截流值低、操作功小、可频繁操作等特点。

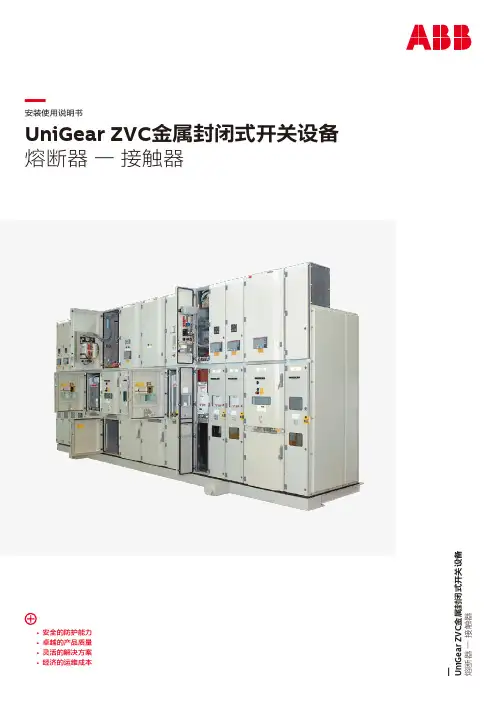

—U n iG ea r Z V C 金属封闭式开关设备熔断器一 接触器—安装使用说明书UniGear ZVC 金属封闭式开关设备熔断器 一 接触器• 安全的防护能力• 卓越的产品质量• 灵活的解决方案•经济的运维成本— 目录005 006 006 007008 009 009 010 – 011 012 – 013 014 – 015 016 – 017 0181 概述2 标准和规范3 型式试验报告4 技术规范5 外形尺寸与重量6 收货与检查7 储存与检查8 基本结构9 安装10 操作11 维护12 故障处理• 开关设备只能安装于适合电气设备工作的户内场所• 确保由专业人员来进行安装、操作和维护• 必须保证安装、操作和维护过程符合标准和法规的要求• 严格遵守本操作手册的规定• 不要超出开关设备在正常工作条件下的额定参数• 确保操作人员可方便的得到本指导手册，且拥有能执行正确操作的技能• 应特别注意说明书中标有如下危险标志的注意事项正确可靠的操作确保您和他人的安全！如有任何需求，请联系ABB 客户服务人员。
—安全第一 ！4U n i G e a r Z V C 金属封闭式开关设备 安装使用说明书UniGear ZVC 是三相交流，空气绝缘的户内开关设备，用于操作、控制和保护额定电压7.2 kV 及以下、额定电流400 A 及以下的电动机和变压器。
其它场合的应用，请与本公司协商确认。
UniGear ZVC 结构紧凑，易于维护，创造性的使开关柜小型、轻便，有效地地提高了配电室的空间利用率。
UniGear ZVC 外壳由2 mm 厚的热镀锌板制成。
结构设计形式为金属封闭式，防护等级为IP4X ，采用真空开断技术，以及将导体浇铸在环氧树脂内，确保开关柜具有较长的使用寿命。
开关柜内装有一个可关合短路电流的接地开关，所有的操作，即合-分-隔离-接地均可闭门操作，尽可能地确保当发生内部燃弧故障时的人身和设备安全，并且避免异物进人和电气绝缘下降对开关柜的影响。

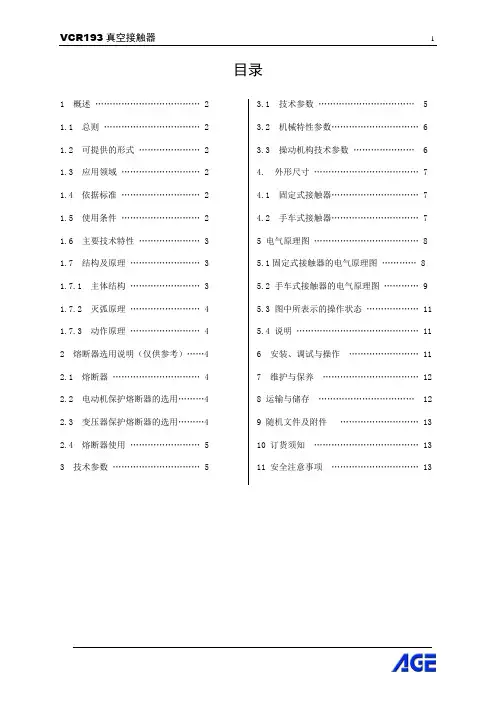

目录1 概述 (2)1.1 总则 (2)1.2 可提供的形式 (2)1.3 应用领域 (2)1.4 依据标准 (2)1.5 使用条件 (2)1.6 主要技术特性 (3)1.7 结构及原理 (3)1.7.1 主体结构 (3)1.7.2 灭弧原理 (4)1.7.3 动作原理 (4)2 熔断器选用说明（仅供参考） (4)2.1 熔断器 (4)2.2 电动机保护熔断器的选用 (4)2.3 变压器保护熔断器的选用 (4)2.4 熔断器使用 (5)3 技术参数.............................. 5 3.1 技术参数 (5)3.2 机械特性参数 (6)3.3 操动机构技术参数 (6)4. 外形尺寸 (7)4.1 固定式接触器 (7)4.2 手车式接触器 (7)5 电气原理图 (8)5.1固定式接触器的电气原理图 (8)5.2 手车式接触器的电气原理图 (9)5.3 图中所表示的操作状态 (11)5.4 说明 (11)6 安装、调试与操作 (11)7 维护与保养 (12)8 运输与储存 (12)9 随机文件及附件 (13)10 订货须知 (13)11 安全注意事项 (13)1 概述1.1 总则由澳大利亚通用电气设备有限公司生产的新一代电磁操动机构的三相接触器——VCR193真空接触器，主要用于额定工作电压12kV以下，额定频率50Hz/60Hz的三相交流系统中需要大量分、合闸操作循环的场合，同时又是特别适用于频繁操作的理想电器。
VCR193真空接触器主要由真空灭弧室、电磁操动机构以及其它辅助部件构成。
通过电磁操动机构控制来实现接触器的合闸操作，分闸操作则由分闸弹簧实现。
其结构紧凑、在无需经常维护的条件下仍保证其长久的电气和机械寿命。
VCR193真空接触器与旧系列的接触器有着良好的互换性，同时它附件的通用性强，易于组装成不同的配置。
1.2 可提供的形式VCR193真空接触器具有电气自保持和机械自保持两种配置，可提供以下两种结构形式：⏹固定式⏹手车式（配置熔断器支座）手车式接触器主要由固定式接触器和特定的底盘手车组成。

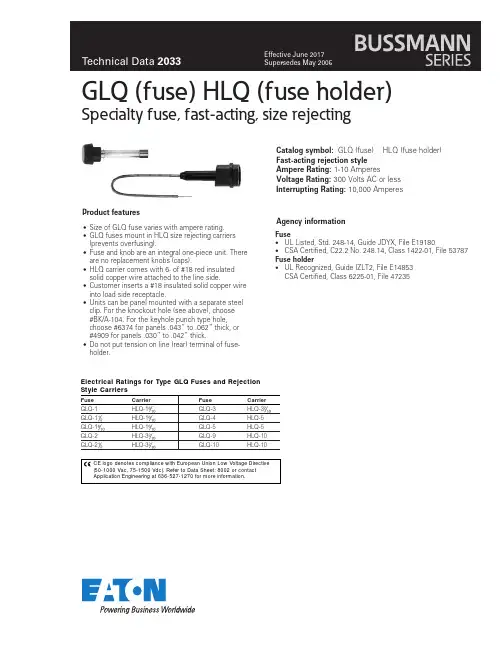

Product featuresAgency informationFuse•UL Listed, Std. 248-14, Guide JDYX, File E19180•CSA Certified, C22.2 No. 248.14, Class 1422-01, File 53787Fuse holder•UL Recognized, Guide IZLT2, File E14853CSA Certified, Class 6225-01, File 47235GLQ (fuse) HLQ (fuse holder)Specialty fuse, fast-acting, size rejecting•Size of GLQ fuse varies with ampere rating.•GLQ fuses mount in HLQ size rejecting carriers (prevents overfusing).•Fuse and knob are an integral one-piece unit. There are no replacement knobs (caps).•HLQ carrier comes with 6· of #18 red insulated solid copper wire attached to the line side.•Customer inserts a #18 insulated solid copper wire into load side receptacle.•Units can be panel mounted with a separate steel clip. For the knockout hole (see above), choose #BK/A-104. For the keyhole punch type hole,choose #6374 for panels .043” to .062” thick, or #4909 for panels .030” to .042” thick.•Do not put tension on line (rear) terminal of fuse-holder.Catalog symbol: GLQ (fuse) HLQ (fuse holder)Fast-acting rejection style Ampere Rating: 1-10 Amperes Voltage Rating: 300 Volts AC or less Interrupting Rating: 10,000 AmperesEatonElectronics Division 1000 Eaton Boulevard Cleveland, OH 44122United States/electronics © 2017 EatonAll Rights Reserved Printed in USAPublication No. 2033 SB02233 June 2017Eaton is a registered trademark.All other trademarks are property of their respective owners.Life Support Policy: Eaton does not authorize the use of any of its products for use in life support devices or systems without the express written approval of an officer of the Company. Life support systems are devices which support or sustain life, and whose failure to perform, when properly used in accordance with instructions for use provided in the labeling, can be reasonably expected to result in significant injury to the user.Eaton reserves the right, without notice, to change design or construction of any products and to discontinue or limit distribution of any products. Eaton also reserves the right to change or update, without notice, any technical information contained in this bulletin.GLQ (fuse) HLQ (fuse holder)Specialty fuse, fast-acting, size rejectingTechnical Data 2033Effective June 2017Dimensional DataFUSEKeyhole PunchKnockout Hole(15.9mm).1110100200CURRENT IN AMPERESAMPERE RATING51.5100101.1.01T I M E I N S E C O N D S151210Time-Current Characteristic Curves–Average Melt。

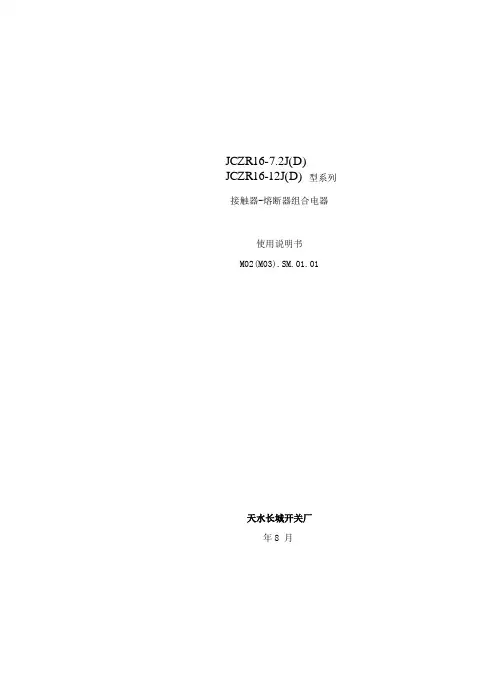

7.2J(D) JCZR16-JCZR16-型系列12J(D)接触器-熔断器组合电器使用说明书M02(M03).SM.01.01天水长城开关厂年8 月警告: 在安装和使用本组合电器之前, 请仔细阅读本使用说明书。
不妥当的安装与使用将导致产品质量的下降甚至危及人身安全!目录1 概述 (3)2 技术数据 (3)2.1主要技术参数 (3)2.2接触器装配调整后,其机械特性参数应符合表2数据 (3)2.3分、合闸线圈的技术数据见表3 (4)3 使用环境要求 (4)4 产品结构及工作原理 (4)4.1产品结构 (4)4.2工作原理 (4)5 搬运 (6)5.1拆除包装箱 (6)5.2室内搬运 (6)6 安装 (6)7 检查 (9)7.1检查紧固件 (9)7.2操作检查 (9)7.3测试接触器机械特性参数 (9)7.4回路电阻检查 (9)7.5绝缘水平检查 (9)8 操作 (9)8.1操作手车进出车 (9)8.1电动操作接触器 (9)8.2联锁 (10)8.1手动分闸操作 (10)9 维护 (10)9.1经常性的检查 (10)9.2清洁 (10)9.3维护时的注意事项 (10)10 产品提供下列随机文件: (10)11 产品备件根据订货合同提供。
(10)1 概述本组合电器可配装于开关柜内组成F-C回路, 与综合保护装置配合使用。
供发电厂及工矿企业用来关合、开断交流高压电动机、变压器、电容器等负载用, 并具有过载、短路保护的功能。
本断路器能够使用在交流50Hz的三相电力系统中。
2 技术数据2.1 主要技术参数见表1表12.2 接触器装配调整后,其机械特性参数应符合表2数据表22.3 分、合闸线圈的技术数据见表3表33 使用环境要求a) 周围空气温度: +40℃～-15℃,且24h内测得的温度平均值不超过35℃b) 海拔: JCZR16-7.2J(D) 型用于额定电压7.2kV系统时1000m及以下地区;用于额定电压3.6kV系统时3000m及以下地区。
附录D 常用电气元件说明书1.保险说明书（一）结构HG30轨道安装模数化熔断器式隔离器（二）安装使用HG30轨道安装模数化熔断器式隔离器适用于交流50HZ，额定电压220V，380V；额定工作电流至20A的照明和动力线路中，作为电源隔离器并作线路过载和短路保护之用。
（三）故障分析将保险丝取下，量取电阻大小，短路为通，短路则需更换。
（四）验收标准隔离器符合GBxxxx.3，IEC408标准。
技术参数为：2.变压器说明书一．华通变压器：（一）适用范围本变压器在以下条件下可靠的工作：1．高度不超过1000米；2．围介质温度不高于+40摄氏度，不低于-30摄氏度；3．空气相对湿度不大于百分之八十五；4．在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方；5．烈震动和冲击的地方，不受雨雪侵袭的场所。
（二）技术特征1．本变压器适用于50~60Hz的交流电路中，它广泛用于电子工业或工矿企业、机床和机械设备中一般电器的控制电源，安全照明及指示灯的电源之用；2．变压器初次级绕阻分开绕制，当次级只有一个绕阻时，他担负变压器的全部额定容量，次级如兼有控制，照明及指示绕阻时，则按各绕阻容量分配分别绕制，对单绕阻且有中间抽头的变压器，其各中间抽头容量，皆小于半压器的额定容量，只有最高电压输出端可担负额定容量。
（三）使用及维护1．在本变压器铭牌容量内可长期使用，且无过载；2．变压器在开箱后，核对铭牌所列的各项数据是否符合；3．检查引线螺丝与接线板，在运输途中是否受到损坏；4．使用前应线检查电压是否相符，注意输入、输出端不可接反；5．变压器接地螺丝应与地线连接；6．若变压器作备用时，应妥善保存，包封好放置在干燥、通风、良好温度的地方，避免损坏。
3.操作按钮等说明书一、A B系列：（一）结构1．按钮：由彩帽、操作器、碰锁、触头块组成；2．旋钮：由前圈、操作器、碰锁、触头块组成；3．指示灯：由透明盖、密封盖、碰锁、灯泡、灯元件组成；4．灯钮：由透明盖、操作器、碰锁、触头块、灯泡、灯元件组成。
