褥垫层施工技术交底

工程名称日期交底部位褥垫层、垫层页数共8页交底内容：一、材料要求0.5～1cm粒径碎石、C15商品砼。

二、主要机具水准仪、水准尺、钢卷尺、平头铁锹、抹子、手推车、蛙式打夯机、挖掘机、铲车、挖掘机、自卸式土方车、混凝土罐车、汽车泵、平板振动器等。

三、作业条件：1、褥垫层、垫层方案及施工图纸已经确定。

2、清除基底垃圾等杂物，清除积水淤泥，组织有关单位进行验槽，包括轴线尺寸、水平标高以及有无积水等情况，办好基槽隐蔽等手续。

3、对碎石进行材料现场验收，符合要求，运输路线畅通。

4、确定复合地基承载力特征值、单桩竖向承载力特征值、检测桩身完整性，复合地基承载力特征值通过现场复合地基载荷试验确定，单桩竖向承载力特征值通过静载荷试验确定，桩身完整性通过低应变法确定，以上试验均需在桩身强度达到设计要求并满足规范规定的养护期后由有相应资质的单位完成，待检测合格经设计方核认后方可进行施工。

5、所有施工材料、机械、人员已经进场，且具备施工条件。

四、操作工艺工艺流程：测量放线→褥垫层施工→测量放线→模板支设→混凝土垫层→混凝土养护。

工程名称日期交底部位褥垫层、垫层页数共8页五、施工工艺5.1测量放线根据施工技术交底、施工图纸对褥垫层位置进行定位放线，按设计要求褥垫层铺设范围应超出素垫层边缘不小于200mm。

放线完毕后经项目部相关管理人员对位置及角度进行验收，验收合格后方可进行下道工序。

工程名称日期交底部位褥垫层、垫层页数共8页5.2褥垫层施工待CFG桩基检测合格经设计方核认后，分层进行回填230mm 厚粒径5～10 mm 的碎石褥垫层，每层铺设厚度150-200mm 。

碎石垫层每边比素垫层边缘宽200mm ，褥垫层夯填度不得大于0.9 。

工程名称日期交底部位褥垫层、垫层页数共8页（1）将地基表面的浮土和杂质清除干净，平整地基，妥善保护基坑边坡，防止坍土混入砂石垫层中。

（2）对回填料进行检查，对粒径过大的碎石应及时挑选出来，按照设计要求采用粒径合适良好的碎石。

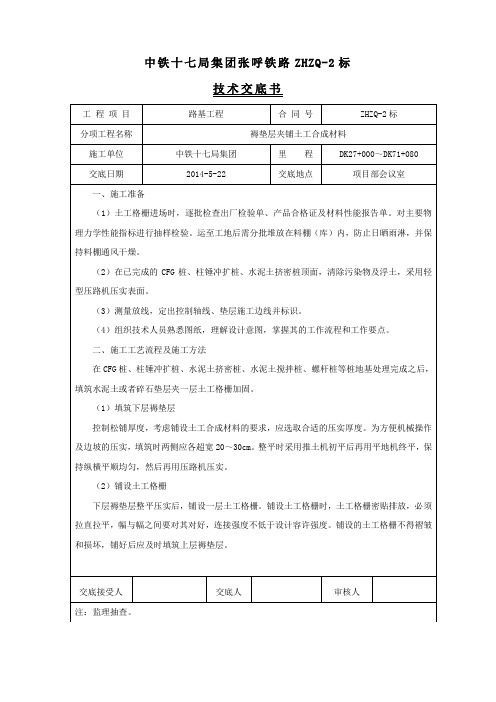

技术交底书工程项目路基工程合同号ZHZQ-2标分项工程名称褥垫层夹铺土工合成材料施工单位中铁十七局集团里程DK27+000～DK71+080 交底日期2014-5-22 交底地点项目部会议室一、施工准备（1）土工格栅进场时，逐批检查出厂检验单、产品合格证及材料性能报告单。

对主要物理力学性能指标进行抽样检验。

运至工地后需分批堆放在料棚（库）内，防止日晒雨淋，并保持料棚通风干燥。

（2）在已完成的CFG桩、柱锤冲扩桩、水泥土挤密桩顶面，清除污染物及浮土，采用轻型压路机压实表面。

（3）测量放线，定出控制轴线、垫层施工边线并标识。

（4）组织技术人员熟悉图纸，理解设计意图，掌握其的工作流程和工作要点。

二、施工工艺流程及施工方法在CFG桩、柱锤冲扩桩、水泥土挤密桩、水泥土搅拌桩、螺杆桩等桩地基处理完成之后，填筑水泥土或者碎石垫层夹一层土工格栅加固。

（1）填筑下层褥垫层控制松铺厚度，考虑铺设土工合成材料的要求，应选取合适的压实厚度。

为方便机械操作及边坡的压实，填筑时两侧应各超宽20～30cm。

整平时采用推土机初平后再用平地机终平，保持纵横平顺均匀，然后再用压路机压实。

（2）铺设土工格栅下层褥垫层整平压实后，铺设一层土工格栅。

铺设土工格栅时，土工格栅密贴排放，必须拉直拉平，幅与幅之间要对其对好，连接强度不低于设计容许强度。

铺设的土工格栅不得褶皱和损坏，铺好后应及时填筑上层褥垫层。

交底接受人交底人审核人注：监理抽查。

技术交底书工程项目路基工程合同号ZHZQ-2标分项工程名称褥垫层夹铺土工合成材料施工单位中铁十七局集团里程DK27+000～DK71+080 交底日期交底地点（3）填筑上层褥垫层土工格栅铺设完成，绑扎压紧后，在其上采用倒卸法施工上层垫层。

垫层施工完毕需覆土后方可进行静压，严禁振动压实。

垫层碾压密实后，方可进行路基本体填筑。

褥垫层施工工艺流程图如下所示：铺设褥垫层平整压实检测、清理垫层人工铺设土工合成材料土工合成材料搭接、绑扎、固定倒卸法铺设上层垫层碾压检测测试元件埋设褥垫层夹铺土工合成材料施工工艺框图三、施工技术要求（1）土工合成材料的连接应牢固，受力方向连接强度不低于设计抗拉强度。

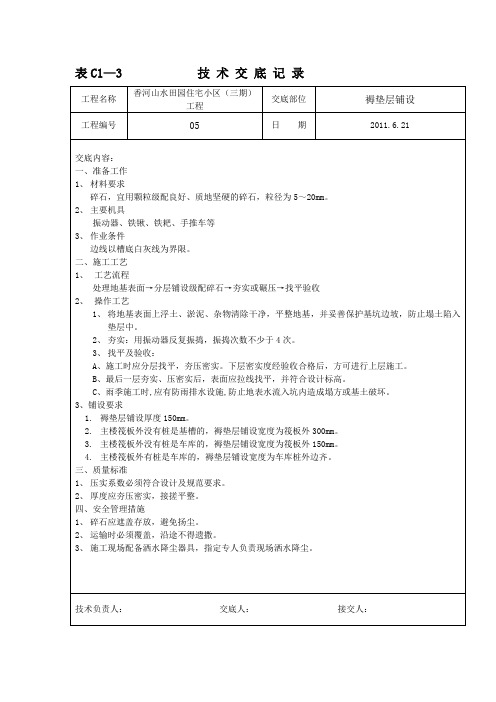

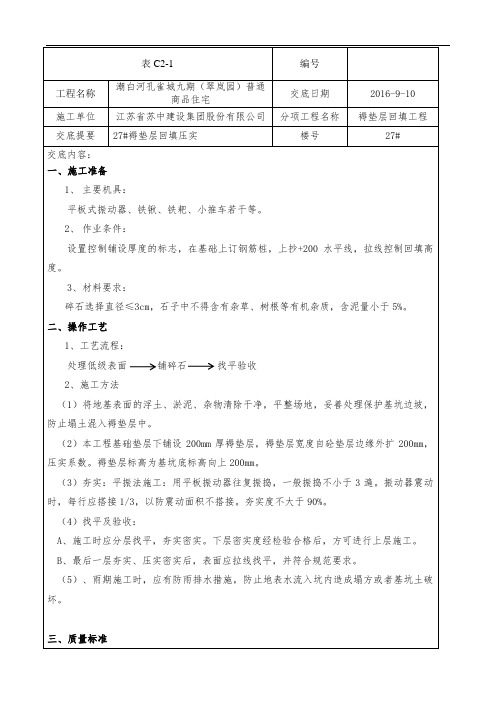

褥垫层技术交底褥垫层技术交底一、准备工作：1.材料要求：碎石：宜用颗粒级配良好、质地坚硬的碎石，其最大粒径不大于30mm。

砂中不得含有杂草、树根等有机杂质，含泥量应小于5%。

2.主要机具：机械设备：平板式振动器、电夯；其他工具：铁锹、铁耙、胶管、喷壶、手推车等。

3.作业条件：边线以槽底白灰县为界限，需铺厚度以控制桩水平点下反50mm二、施工工艺：1.工艺流程：处理地基表面→分层铺筑碎石→夯实或碾压→找平验收。

2.操作工艺：1)将地基表面上的浮土、淤泥、杂物清除干净，平整地基，并妥善保护基坑边坡，防止塌土混入垫层中。

2)本工程基础垫层下均铺设300mm厚碎石褥垫层，每边宽出基础垫层200mm，压实系数0.91。

3)夯实：平振法施工：用平板振动器往复振捣，一般振捣不少于4遍。

振动器振动时，每行应搭接1/3，以防振动面积不搭接。

4)找平及验收：A.施工时应分层找平，夯压密实。

下层密实度经检验合格后，方可进行上层施工。

B.最后一层夯、压密实后，表面应拉线找平，并符合设计标高。

6）雨期施工时，应有防雨排水措施，防止地表水流入坑内造成塌方或基土破坏。

三、质量标准：1）基底的土质必须符合要求。

2）压实系数必须符合设计要求和施工规范的规定。

3）厚度应夯压密实，接槎平整。

四、成品保护：1.回填碎石时，应注意保护好现场轴线桩、标高桩，并应经常复测。

2.施工中必须保证边坡稳定，防止坍塌。

3.级配碎石成活后，如不连续施工，应适当洒水湿润。

4.碎石子铺夯完毕后，严禁小车及行人在上面行走。

五、应注意的质量问题：1.应严格执行铺筑砂石操作工艺要求，夯实遍数应达到，洒水应充足等。

2.对边角处的夯打不得遗漏，以防局部下沉。

六、环境、职业健康安全管理措施：1.环境管理措施：1)砂土应遮盖存放，避免扬尘。

2)运输砂土时必须覆盖，沿途不得遗撒。

3)施工现场配备洒水降尘器具，指定专人负责现场洒水降尘。

2.职业健康安全管理措施：1）施工现场的临时用电必须严格遵守国家现行标准《施工现场临时用电安全技术规范》（JGJ46）的规定。
