连接器的常用类型及未来发展趋势介绍连接器是指用于连接电子元器件,电子设备或电子系统之间的元件,用来传输信号和电力。
连接器的种类繁多,根据连接方式和用途的不同,可以分为多种类型,以下将介绍连接器的常见类型及未来发展趋势。
1.直插连接器直插连接器是最常见的一种连接器类型,常用于电路板上。
它们的插针和插口直接插入电路板上的孔中进行连接。
直插连接器可分为单列型和双列型。
它们通常用于低信号传输速率和低电流的应用。
2.弹簧连接器弹簧连接器是一种弹性接触连接器,常用于可插拔应用。
它们通常使用金属弹片作为连接接口,具有良好的接触性能和可靠的连接性能。
弹簧连接器广泛应用于手机、数码相机、笔记本电脑等设备中,未来将迎来更广泛的应用。
3.圆形连接器圆形连接器常用于要求防水、耐高温和抗电磁干扰的应用场合,如航空航天、军事装备等。
它们的外形为圆柱形,具有良好的密封性和抗干扰能力。
随着无人机、机器人等领域的迅速发展,圆形连接器在未来将继续得到广泛应用。
4.PCB连接器PCB连接器是专门用于连接电路板的连接器。
它们常用于电子设备内部的连接,如电源连接、通信接口等。
PCB连接器的发展趋势是追求更小、更轻和更高信号传输速率的特点,以适应电子设备小型化和高速化的需要。
5.高速连接器高速连接器主要用于数据传输速率较高的应用场合,如计算机、网络设备、通信设备等。
高速连接器的发展趋势是提高信号传输速率和减小信号衰减,以适应需求越来越高的数据传输速度。
6.光纤连接器光纤连接器是用于连接光纤的连接器,主要用于光通信领域。
光纤连接器的发展趋势是提高连接可靠性和数据传输速率,以满足高速、远距离的光通信需求。
未来连接器的发展趋势主要集中在以下方面:1.小型化和轻量化:随着电子设备越来越小型化和轻量化,连接器也需要变得更小、更轻,以适应设备的紧凑设计和轻便性。
2.高速化:随着数据传输速率的不断提高,连接器需要具备更高的带宽和更低的信号损耗。
因此,连接器需要不断提高信号传输速率,以满足高速数据传输的需求。

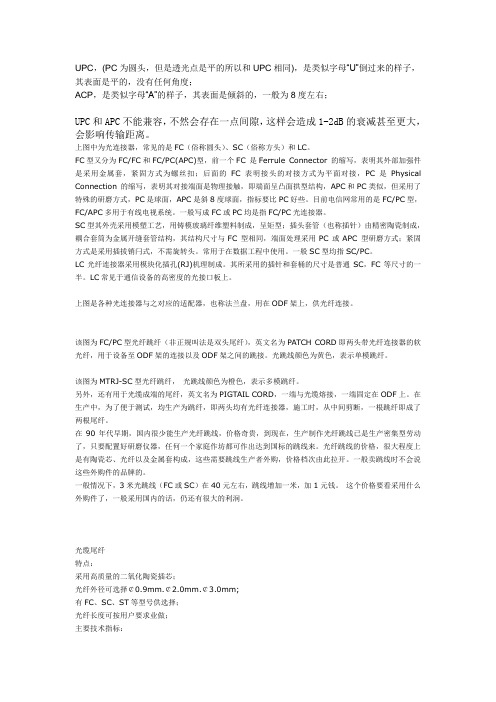

UPC,(PC为圆头,但是透光点是平的所以和UPC相同),是类似字母“U”倒过来的样子,其表面是平的,没有任何角度;ACP,是类似字母“A”的样子,其表面是倾斜的,一般为8度左右;UPC和APC不能兼容,不然会存在一点间隙,这样会造成1-2dB的衰减甚至更大,会影响传输距离。
上图中为光连接器,常见的是FC(俗称圆头)、SC(俗称方头)和LC。
FC型又分为FC/FC和FC/PC(APC)型,前一个FC 是Ferrule Connector 的缩写,表明其外部加强件是采用金属套,紧固方式为螺丝扣;后面的FC 表明接头的对接方式为平面对接,PC 是Physical Connection 的缩写,表明其对接端面是物理接触,即端面呈凸面拱型结构,APC和PC类似,但采用了特殊的研磨方式,PC是球面,APC是斜8度球面,指标要比PC好些。
目前电信网常用的是FC/PC型,FC/APC多用于有线电视系统。
一般写成FC或PC均是指FC/PC光连接器。
SC型其外壳采用模塑工艺,用铸模玻璃纤维塑料制成,呈矩型;插头套管(也称插针)由精密陶瓷制成,耦合套筒为金属开缝套管结构,其结构尺寸与FC 型相同,端面处理采用PC 或APC 型研磨方式;紧固方式是采用插拔销闩式,不需旋转头。
常用于在数据工程中使用。
一般SC型均指SC/PC。
LC光纤连接器采用模块化插孔(RJ)机理制成。
其所采用的插针和套桶的尺寸是普通SC,FC等尺寸的一半。
LC常见于通信设备的高密度的光接口板上。
上图是各种光连接器与之对应的适配器,也称法兰盘,用在ODF架上,供光纤连接。
该图为FC/PC型光纤跳纤(非正规叫法是双头尾纤),英文名为PATCH CORD即两头带光纤连接器的软光纤,用于设备至ODF架的连接以及ODF架之间的跳接。
光跳线颜色为黄色,表示单模跳纤。
该图为MTRJ-SC型光纤跳纤,光跳线颜色为橙色,表示多模跳纤。
另外,还有用于光缆成端的尾纤,英文名为PIGTAIL CORD,一端与光缆熔接,一端固定在ODF上。
手机连接器介绍一、概述手机连接器是手机中一种重要的电子元器件,它们的好坏直接关系到手机的质量和其使用的可靠性。
在各类电子系统中,连接器泛指各种电子组件间的连接单元,主要作为芯片对电路板,电路板之间和电路板对箱体之间进行电气连接和信号传递,是构成一个完整系统所必须的基础元件。
二、连接器的分类1.I/O类(IN /OUT):I/O插座、MINI-USB插座、DC插座、耳机插座等2. SIM卡类:SIM插座3. BATTERY类:电池连接器4. BTB类(包括FPC和BTB):FPC连接器、板对板连接器5. M/C类(MEMORY CARD):T-Flash卡插座6 . RF类:RF连接器三、连接器主要性能1.机械部分•就连接功能而言,插拔力是重要地机械性能。
插拔力分为插入力和拔出力(拔出力亦称分离力),两者的要求是不同的。
在有关标准中有最大插入力和最小分离力规定,这表明,从使用角度来看,插入力要小(从而有低插入力LIF和无插入力ZIF的结构),而分离力若太小,则会影响接触的可靠性。
另一个重要的机械性能是连接器的机械寿命。
机械寿命实际上是一种耐久性(durability)指标,在国家标准GB5095中把它叫作机械操作。
它是以一次插入和一次拔出为一个循环,以在规定的插拔循环后连接器能否正常完成其连接功能(如接触电阻值)作为评判依据。
连接器的插拔力和机械寿命与接触件结构(正压力大小)接触部位镀层质量(滑动摩擦系数)以及接触件排列尺寸精度(对准度)有关。
2、电气性能连接器的主要电气性能包括接触电阻、绝缘电阻和抗电强度。
接触电阻:高质量的电连接器应当具有低而稳定的接触电阻。
连接器的接触电阻从几毫欧到数十毫欧不等。
绝缘电阻:衡量电连接器接触件之间和接触件与外壳之间绝缘性能的指针,其数量级为数百兆欧至数千兆欧不等。
抗电强度:或称耐电压、介质耐压,是表征连接器接触件之间或接触件与外壳之间耐受额定试验电压的能力。
其它电气性能:电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果,一般在100MHz~10GHz频率范围内测试。
光纤连接器及尾纤介绍一、光纤连接器1.直插式连接器直插式连接器也称为插拔连接器,其连接方式是通过将光纤插入连接器内部的活动套筒中,然后将套筒推入连接器的主体中,使得光纤与连接器内部的光纤插座接触。
直插式连接器具有结构简单、可靠性高的特点。
常见的直插式连接器有ST、SC、FC、LC等。
其中,ST连接器是早期用得最多的连接器之一,它的特点是插拔次数多、机械强度大,但相对体积较大;SC连接器是一种较为常用的连接器,它的特点是体积小、插拔次数多、机械强度较高;FC连接器是一种螺纹式连接器,它具有固定性好、抗震动、抗冲击等特点;LC连接器是一种小型化的连接器,其物理尺寸比SC连接器更小,因此在高密度应用场景下广泛使用。
2.螺纹式连接器螺纹式连接器是通过旋转连接器的外壳将其固定在设备接口上以进行连接。
螺纹式连接器通常用于要求连接器具有较高的固定性和抗振性的场合。
常见的螺纹式连接器有FC、SMA、ST等。
其中,FC连接器是一种螺纹式连接器,它的特点是固定性好、抗震动性强;SMA连接器是一种常用的光纤连接器,它的特点是适用于高频率和高功率传输。
二、光纤尾纤光纤尾纤是光纤连接器的延长线,用于连接光纤连接器与光器件之间的接口。
光纤尾纤一般由光纤和连接器两部分组成。
光纤尾纤的质量和性能对光通信系统的传输质量和稳定性有重要影响。
光纤尾纤主要有单模光纤和多模光纤两种类型。
单模光纤适用于长距离传输,其传输时延小、损耗低;多模光纤适用于短距离传输,其传输带宽大但传输距离较短。
根据光纤尾纤的连接器类型,可以分为ST、SC、FC、LC等不同的尾纤。
在选择光纤尾纤时,需要考虑以下几个因素:1.光纤类型:根据具体的传输需求选择单模光纤或多模光纤。
2.传输距离:根据传输距离选择合适的光纤类型。
3.传输损耗:尽量选择低损耗的光纤尾纤,以保证传输质量。
4.连接器类型:根据所需连接的设备接口选择合适的连接器类型。
5.环境应用:不同的环境对光纤尾纤的要求不同,如室内或室外应用需要选择不同材质的光纤尾纤。
计算机用连接器计算机连接器是一种用于连接各种设备和部件的电子组件。
它们起着桥梁的作用,使得计算机内部的不同部件能够互相通信和传输数据。
连接器的种类繁多,每一种连接器都有其特定的功能和用途。
一、USB连接器USB(通用串行总线)是一种普遍使用的连接器类型,它是连接外部设备和计算机之间的主要接口之一。
USB连接器具有热插拔功能,它可以连接设备,如鼠标、键盘、打印机、摄像头等,方便用户进行数据传输和设备控制。
USB连接器还可以通过高速传输数据,例如,USB 2.0允许最高传输速度达到480Mbps,而USB 3.0可以达到5Gbps。
二、HDMI连接器HDMI(高清多媒体接口)是一种数字音视频接口,用于将计算机或其他设备连接到高清电视、显示器或投影仪上。
HDMI连接器可以提供高质量的音频和视频传输,支持多通道音频和高分辨率图像。
由于其广泛的使用和兼容性,HDMI连接器已成为家庭影音娱乐系统和电脑游戏等领域的标准接口。
三、VGA连接器VGA(视频图形阵列)连接器是一种模拟视频连接器,常用于连接计算机和显示器之间的视频传输。
尽管VGA连接器在数字化时代逐渐被替代,但它仍然广泛应用于老旧的计算机和显示设备。
VGA连接器通常以蓝色的15针D形接头为特征,它可以传输分辨率为640x480至1920x1080的图像信号。
四、RJ45连接器RJ45连接器是用于计算机网络的最常见的连接器之一。
它是一种8针的连接器,通常用于连接计算机、路由器、交换机和调制解调器等网络设备。
RJ45连接器支持以太网标准,可以传输数据信号和网络协议,如TCP/IP。
由于其稳定性和易用性,RJ45连接器成为了家庭和办公网络中的标配。
五、音频连接器音频连接器用于连接计算机和音频设备,如扬声器、麦克风和耳机。
常见的音频连接器类型包括3.5mm耳机插孔和RCA插孔。
3.5mm耳机插孔通常用于连接耳机或扬声器,而RCA插孔则常用于连接音响系统和家庭影院设备。
