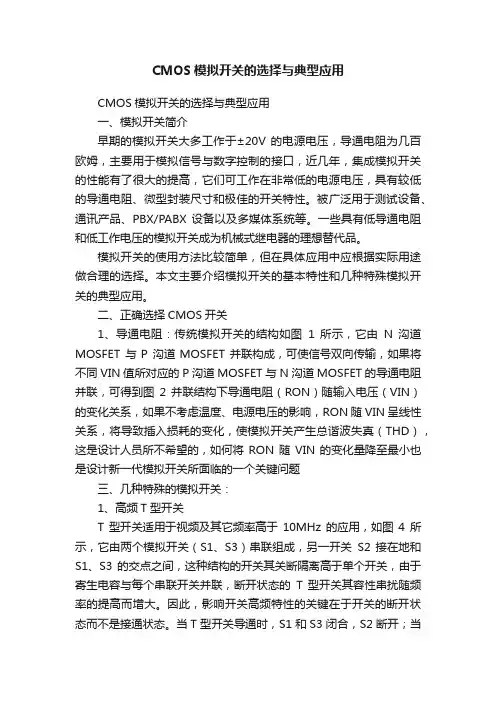

CMOS模拟开关的选择与典型应用CMOS模拟开关的选择与典型应用一、模拟开关简介早期的模拟开关大多工作于±20V 的电源电压，导通电阻为几百欧姆，主要用于模拟信号与数字控制的接口，近几年，集成模拟开关的性能有了很大的提高，它们可工作在非常低的电源电压，具有较低的导通电阻、微型封装尺寸和极佳的开关特性。

被广泛用于测试设备、通讯产品、PBX/PABX 设备以及多媒体系统等。

一些具有低导通电阻和低工作电压的模拟开关成为机械式继电器的理想替代品。

模拟开关的使用方法比较简单，但在具体应用中应根据实际用途做合理的选择。

本文主要介绍模拟开关的基本特性和几种特殊模拟开关的典型应用。

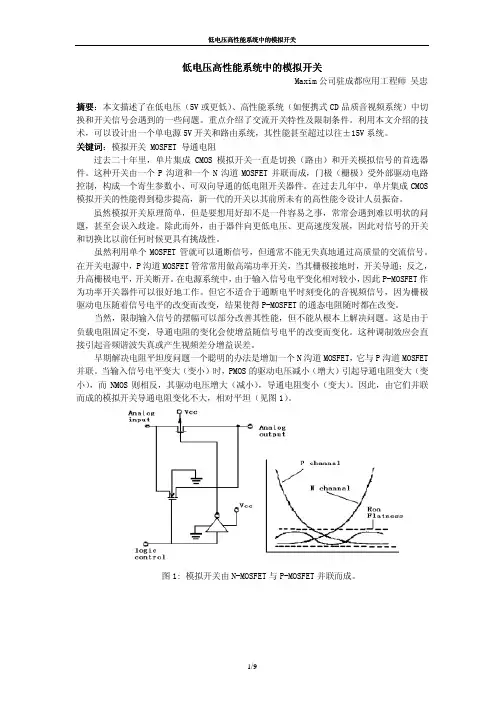

二、正确选择CMOS开关1、导通电阻：传统模拟开关的结构如图1 所示，它由N 沟道MOSFET 与P 沟道MOSFET 并联构成，可使信号双向传输，如果将不同VIN值所对应的P 沟道MOSFET 与N 沟道MOSFET 的导通电阻并联，可得到图2 并联结构下导通电阻（RON）随输入电压（VIN）的变化关系，如果不考虑温度、电源电压的影响，RON 随VIN 呈线性关系，将导致插入损耗的变化，使模拟开关产生总谐波失真（THD），这是设计人员所不希望的，如何将RON随VIN的变化量降至最小也是设计新一代模拟开关所面临的一个关键问题三、几种特殊的模拟开关：1、高频T型开关T 型开关适用于视频及其它频率高于10MHz的应用，如图4 所示，它由两个模拟开关（S1、S3）串联组成，另一开关S2 接在地和S1、S3的交点之间，这种结构的开关其关断隔离高于单个开关，由于寄生电容与每个串联开关并联，断开状态的T 型开关其容性串扰随频率的提高而增大。

因此，影响开关高频特性的关键在于开关的断开状态而不是接通状态。

当T 型开关导通时，S1 和S3 闭合，S2 断开；当开关断开时，S1、S2 断开，S3 闭合，此时，那些要通过串联MOSFET 的寄生电容耦合到输出端的输入信号被S3 旁路，断开状态下的10MHz 视频T 型开关（MAX4545）的关断隔离达-80dB，而标准模拟开关（MAX312）的关断隔离度只有-36dB。

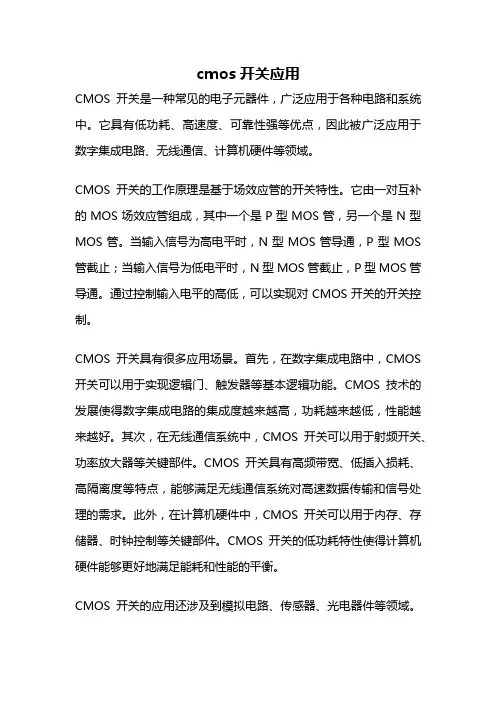

cmos开关应用CMOS开关是一种常见的电子元器件，广泛应用于各种电路和系统中。

它具有低功耗、高速度、可靠性强等优点，因此被广泛应用于数字集成电路、无线通信、计算机硬件等领域。

CMOS开关的工作原理是基于场效应管的开关特性。

它由一对互补的MOS场效应管组成，其中一个是P型MOS管，另一个是N型MOS管。

当输入信号为高电平时，N型MOS管导通，P型MOS 管截止；当输入信号为低电平时，N型MOS管截止，P型MOS管导通。

通过控制输入电平的高低，可以实现对CMOS开关的开关控制。

CMOS开关具有很多应用场景。

首先，在数字集成电路中，CMOS 开关可以用于实现逻辑门、触发器等基本逻辑功能。

CMOS技术的发展使得数字集成电路的集成度越来越高，功耗越来越低，性能越来越好。

其次，在无线通信系统中，CMOS开关可以用于射频开关、功率放大器等关键部件。

CMOS开关具有高频带宽、低插入损耗、高隔离度等特点，能够满足无线通信系统对高速数据传输和信号处理的需求。

此外，在计算机硬件中，CMOS开关可以用于内存、存储器、时钟控制等关键部件。

CMOS开关的低功耗特性使得计算机硬件能够更好地满足能耗和性能的平衡。

CMOS开关的应用还涉及到模拟电路、传感器、光电器件等领域。

在模拟电路中，CMOS开关可以用于模拟开关、模拟运算等功能。

CMOS开关的高速度、低功耗、低噪声等特点使得模拟电路的性能得到提升。

在传感器领域，CMOS开关可以用于信号采集、信号处理等关键环节。

CMOS开关的高灵敏度、低功耗使得传感器具有高精度、低功耗的特点。

在光电器件领域，CMOS开关可以用于光电开关、光电传感器等应用。

CMOS开关的高速度、高隔离度、低功耗使得光电器件的性能得到提升。

CMOS开关作为一种重要的电子元器件，广泛应用于各种电路和系统中。

它的低功耗、高速度、可靠性强等优点使得它成为数字集成电路、无线通信、计算机硬件等领域的重要组成部分。

随着科技的不断进步，CMOS开关的应用将会越来越广泛，性能将会越来越优越。

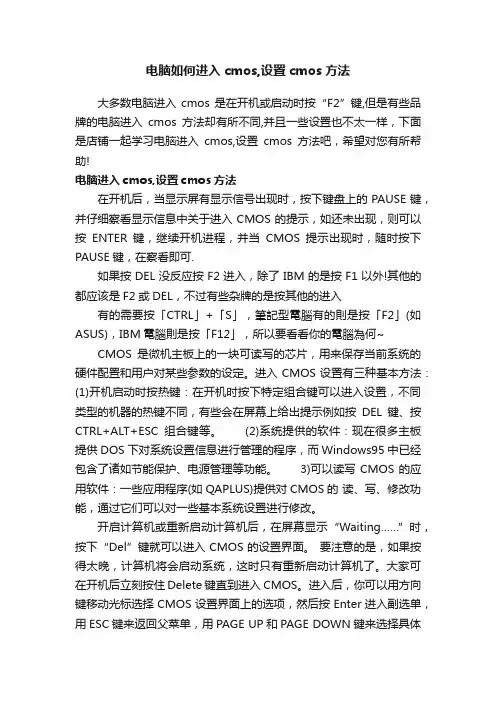

电脑如何进入cmos,设置cmos方法大多数电脑进入cmos是在开机或启动时按“F2”键,但是有些品牌的电脑进入cmos方法却有所不同,并且一些设置也不太一样，下面是店铺一起学习电脑进入cmos,设置cmos方法吧，希望对您有所帮助!电脑进入cmos,设置cmos方法在开机后，当显示屏有显示信号出现时，按下键盘上的PAUSE键，并仔细察看显示信息中关于进入CMOS的提示，如还未出现，则可以按ENTER键，继续开机进程，并当CMOS提示出现时，随时按下PAUSE键，在察看即可.如果按DEL没反应按F2进入，除了IBM的是按F1以外!其他的都应该是F2或DEL，不过有些杂牌的是按其他的进入有的需要按「CTRL」+「S」，筆記型電腦有的則是按「F2」(如ASUS)，IBM電腦則是按「F12」，所以要看看你的電腦為何~ CMOS是微机主板上的一块可读写的芯片，用来保存当前系统的硬件配置和用户对某些参数的设定。

进入CMOS设置有三种基本方法：(1)开机启动时按热键：在开机时按下特定组合键可以进入设置，不同类型的机器的热键不同，有些会在屏幕上给出提示例如按DEL键、按CTRL+ALT+ESC组合键等。

(2)系统提供的软件：现在很多主板提供DOS下对系统设置信息进行管理的程序，而Windows95中已经包含了诸如节能保护、电源管理等功能。

3)可以读写CMOS的应用软件：一些应用程序(如QAPLUS)提供对CMOS的读、写、修改功能，通过它们可以对一些基本系统设置进行修改。

开启计算机或重新启动计算机后，在屏幕显示“Waiting……”时，按下“Del”键就可以进入CMOS的设置界面。

要注意的是，如果按得太晚，计算机将会启动系统，这时只有重新启动计算机了。

大家可在开机后立刻按住Delete键直到进入CMOS。

进入后，你可以用方向键移动光标选择CMOS设置界面上的选项，然后按Enter进入副选单，用ESC键来返回父菜单，用PAGE UP和PAGE DOWN键来选择具体选项，F10键保留并退出BIOS设置。

电脑CMOS设置具体操作方法进入电脑CMOS设置如果是兼容台式电脑，并且是Award、AMI、Phoenix公司的BIOS设置程序，那么开机后按Delete键或小键盘上的Del键就可以进入CMOS设置界面。

如果是品牌机（包括台式电脑或笔记本电脑），如果按Delete不能进入CMOS，那么就要看开机后电脑屏幕上的提示，一般是出现【Press XXX to Enter SETUP】，我们就按“XXX”键就可以进入CMOS了。

如果没有如何提示，就要查看电脑的使用说明书。

如果实在找不到，那么就试一试下面的这些品牌机常用的键：“F2”，“F10”，“F12”，“Ctrl＋F10”，“Ctrl+Alt+F8”，“Ctrl+Alt+Esc”等。

电脑CMOS设置具体操作方法一、进入CMOS设置界面开启计算机或重新启动计算机后，在屏幕显示“Waiting……”时，按下“Del”键就可以进入CMOS的设置界面。

要注意的是，如果按得太晚，计算机将会启动系统，这时只有重新启动计算机了。

大家可在开机后立刻按住Del键直到进入CMOS。

进入后，你可以用方向键移动光标选择CMOS设置界面上的选项，然后按Enter进入副选单。

二、设置日期我们可以通过修改CMOS设置来修改计算机时间。

选择第一个标准CMOS设定(Standard CMOS Setup)，按Enter进入标准设定界面，CMOS中的日期的格式为<星期><月份><日期><年份>，除星期是由计算机根据日期来计算以外，其它的可以依次移动光标用数字键输入，如今天是6月1日，你可以将它改为6月2日。

当然，你也可以用PageUp/Page Down来修改。

三、设置启动顺序如果我们要安装新的操作系统，一般情况下须将计算机的启动顺序改为先由软盘(A)启动或光盘(CD-ROM)启动。

选择CMOS主界面中的第二个选项BIOS特性设定(BIOS Features Setup)，将光标移到启动顺序项(Boot Sequence),然后用PageUp或PageDown选择修改，其中A表示从软盘启动，C表示从硬盘启动，CD-ROM表示从光盘启动，SCSI表示从SCSI设备启动，启动顺序按照它的排列来决定，谁在前，就从谁最先启动。

很多人会组装电脑,但是不会CMOS设置,这样的话,就导致了不会安装操作系统，电脑装好了,没有系统也是不行的,装机人员必须学会CMOS设置, 用处很多了.下面看看教程吧.一．了解CMOS设置那怎么进入CMOS设置呢？在开机时，屏幕上常有这样的提示，它是说“按DEL键进入CMOS设置”我们在这时候按键盘上的DEL键。

现在看到的就是CMOS设置的界面了。

不同的电脑可能有不同界面，但常见的也就是AWARD、AMI、Phoenix等几种。

界面形式虽然不同，但功能基本一样，所要设置的项目也差不多。

这是AWARD的CMOS设置画面，是最常见的一种。

其实你只要明白了一种CMOS的设置方法，其它的就可以触类旁通了。

在主界面的下面有很多个参数需要设置，大部分项目本来就已经设置了正确的参数值，或者说许多选项对电脑的运行影响不太大，所以一般我们只要注意几个关键项就可以了。

通常，我在设置CMOS时，只简单地做以下几步：1、设置出厂设定值2、检测硬盘参数3、设置软驱4、设置启动顺序5、如果有必要可以设置密码二、设置出厂设定值第一步：设置出厂设定值。

你看，这一项“LOAD SETUP DEFAULTS”是“调入出厂设定值”的意思，实际上就是推荐设置，即在一般情况下的优化设置。

将光标用上下箭头移到这一项，然后回车，屏幕提示“是否载入默认值”。

我们输入“Y”表示“Yes，是”的意思，这样，以上几十项设置都是默认值了。

如果在这种设置下，你的电脑出现异常现象，可以用另外这项“Load BIOS Setup” 用来恢复 BIOS 默认值，它是最基本的也是最安全的设置，这种设置下不会出现设置问题，但有可能电脑性能就不能得到最充分的发挥。

三、自动检测硬盘第二步：自动检测硬盘。

将光标移到这一项，回车，电脑自动检测硬盘。

这是电脑检测到的硬盘参数。

这是电脑检测到了主硬盘，它可以以三种方式设置：如果你的硬盘是6.4G 的话，选NORMAL模式你只能用到528M；选LARGE模式，只能用到2.1GB；而实际使用中我们都选LBA 模式。

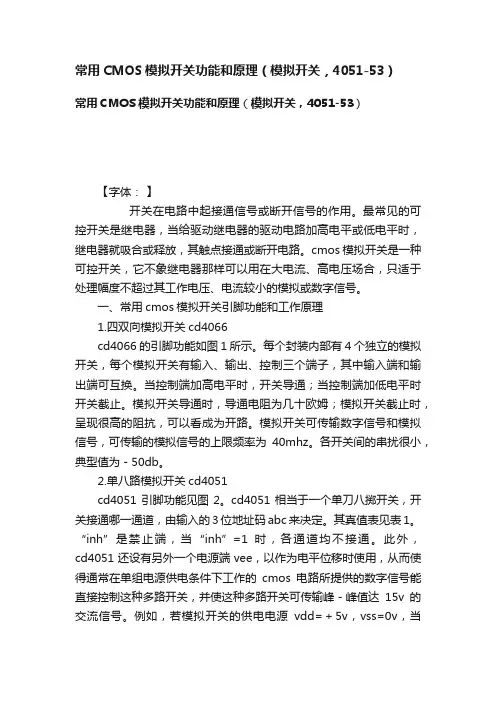

常用CMOS模拟开关功能和原理（模拟开关，4051-53）常用CMOS模拟开关功能和原理（模拟开关，4051-53）【字体：】开关在电路中起接通信号或断开信号的作用。

最常见的可控开关是继电器，当给驱动继电器的驱动电路加高电平或低电平时，继电器就吸合或释放，其触点接通或断开电路。

cmos模拟开关是一种可控开关，它不象继电器那样可以用在大电流、高电压场合，只适于处理幅度不超过其工作电压、电流较小的模拟或数字信号。

一、常用cmos模拟开关引脚功能和工作原理1.四双向模拟开关cd4066cd4066的引脚功能如图1所示。

每个封装内部有4个独立的模拟开关，每个模拟开关有输入、输出、控制三个端子，其中输入端和输出端可互换。

当控制端加高电平时，开关导通；当控制端加低电平时开关截止。

模拟开关导通时，导通电阻为几十欧姆；模拟开关截止时，呈现很高的阻抗，可以看成为开路。

模拟开关可传输数字信号和模拟信号，可传输的模拟信号的上限频率为40mhz。

各开关间的串扰很小，典型值为－50db。

2.单八路模拟开关cd4051cd4051引脚功能见图2。

cd4051相当于一个单刀八掷开关，开关接通哪一通道，由输入的3位地址码abc来决定。

其真值表见表1。

“inh”是禁止端，当“inh”=1时，各通道均不接通。

此外，cd4051还设有另外一个电源端vee，以作为电平位移时使用，从而使得通常在单组电源供电条件下工作的cmos电路所提供的数字信号能直接控制这种多路开关，并使这种多路开关可传输峰－峰值达15v的交流信号。

例如，若模拟开关的供电电源vdd=＋5v，vss=0v，当vee=－5v时，只要对此模拟开关施加0～5v的数字控制信号，就可控制幅度范围为－5v～＋5v的模拟信号。

表13.双四路模拟开关cd4052cd4052的引脚功能见图3。

cd4052相当于一个双刀四掷开关，具体接通哪一通道，由输入地址码ab来决定。

其真值表见表2。

表24.三组二路模拟开关cd4053cd4053的引脚功能见图4。

电脑cmos设置图解开机电脑cmos设置图解开机可能有些主板的设置有些不一样，具体的大家可以参考主板说明书的CMOS。

了解CMOS设置那怎么进入CMOS设置呢？在开机时，屏幕上常有这样的提示，它是说“按DEL键进入CMOS设置”我们在这时候按键盘上的DEL键。

现在看到的就是CMOS设置的界面了。

不同的电脑可能有不同界面，但常见的也就是AWARD、AMI、Phoenix等几种。

界面形式虽然不同，但功能基本一样，所要设置的`项目也差不多。

这是AWARD的CMOS设置画面，是最常见的一种。

其实你只要明白了一种CMOS的设置方法，其它的就可以触类旁通了。

设置出厂设定值这一项“LOAD SETUP DEFAULTS”是“调入出厂设定值”的意思，实际上就是推荐设置，即在一般情况下的优化设置。

将光标用上下箭头移到这一项，然后回车，屏幕提示“是否载入默认值”。

我们输入“Y”表示“Yes，是”的意思，这样，以上几十项设置都是默认值了。

如果在这种设置下，你的电脑出现异常现象，可以用另外这项“Load BIOS Setup” 用来恢复 BIOS 默认值，它是最基本的也是最安全的设置，这种设置下不会出现设置问题，但有可能电脑性能就不能得到最充分的发挥。

自动检测硬盘将光标移到这一项，回车，电脑自动检测硬盘。

这是电脑检测到的硬盘参数。

这是电脑检测到了主硬盘，它可以以三种方式设置：如果你的硬盘是6.4G的话，选NORMAL模式你只能用到528M；选LARGE模式，只能用到2.1GB；而实际使用中我们都选LBA 模式。

选“Y”这是电脑的推荐选项。

你看，主硬盘参数设置好了。

因为这台电脑只有一个硬盘，所以下面我们就按ESC键，取消检测。

这台电脑能接四个IDE设备，简单的说可以接四个硬盘，它们分别是这四种接法。

通常，我们只有一个硬盘，一般设置为第一种，其它的就略过。

如果我有两个硬盘，那么接着再像这样设置一下就可以用了。

设置完硬盘后，我们先按ESC键退出硬盘检测项，你看，回到了刚才的主设置画面。

多路复用器和模拟开关多路复用器（MULTIPLEXER 也称为数据选择器）是用来选择数字信号通路的；模拟开关是传递模拟信号的，因为数字信号也是由高低两个模拟电压组成的, 所以模拟开关也能传递数字信号。

在CMOS多路复用器中，因为其数据通道也是模拟开关结构，所以也能用于选择多路模拟信号。

但是TTL的多路复用器就不能选择模拟信号.。

用CMOS的多路复用器或模拟开关传递模拟信号时要注意：模拟信号的变化值必须在正负电源电压之间，譬如要传递有正负半周的正弦波时，必须使用正负电源且电源电压大于传递的模拟信号峰值，这时其控制或地址信号必须以负电源电压为0，而以正电源电压为1；或者用单电源供电，而使模拟信号的变化中值在 1/2 电源电压上, 传递之后再恢复到原来的值。

1、常用CMOS模拟开关引脚功能和工作原理1.四双向模拟开关CD4066CD4066的引脚功能如下图所示。

每个封装内部有4个独立的模拟开关，每个模拟开关有输入、输出、控制三个端子，其中输入端和输出端可互换。

当控制端加高电平时，开关导通；当控制端加低电平时开关截止。

模拟开关导通时，导通电阻为几十欧姆；模拟开关截止时，呈现很高的阻抗，可以看成为开路。

模拟开关可传输数字信号和模拟信号，可传输的模拟信号的上限频率为40MHz。

各开关间的串扰很小，典型值为－50dB。

2.单八路模拟开关CD4051CD4051引脚功能如下图所示。

CD4051相当于一个单刀八掷开关，开关接通哪一通道，由输入的3位地址码ABC来决定。

“INH”是禁止端，当“INH”=1时，各通道均不接通。

此外，CD4051还设有另外一个电源端VEE，以作为电平位移时使用，从而使得通常在单组电源供电条件下工作的CMOS电路所提供的数字信号能直接控制这种多路开关，并使这种多路开关可传输峰－峰值达15V的交流信号。

例如，若模拟开关的供电电源VDD=＋5V，VSS=0V，当VEE=－5V时，只要对此模拟开关施加0～5V的数字控制信号，就可控制幅度范围为－5V～＋5V的模拟信号。

本页已使用福昕阅读器进行编辑。

福昕软件（Ｃ）２００５－２００７，版权所有，仅供试用。

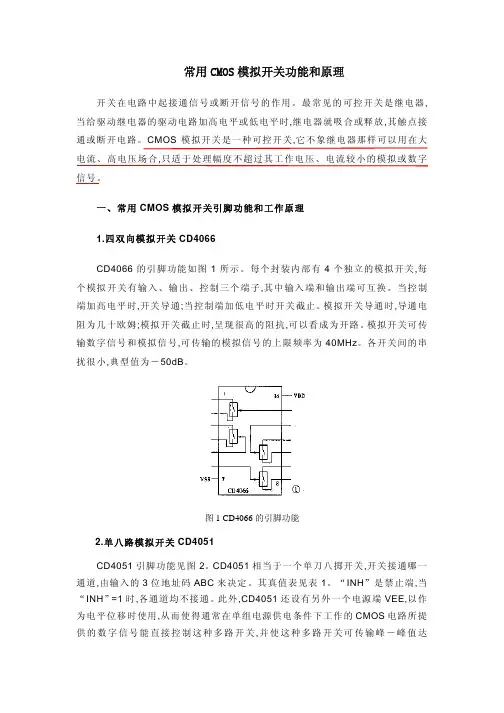

常用CMOS模拟开关功能和原理开关在电路中起接通信号或断开信号的作用。

最常见的可控开关是继电器,当给驱动继电器的驱动电路加高电平或低电平时,继电器就吸合或释放,其触点接通或断开电路。

CMOS模拟开关是一种可控开关,它不象继电器那样可以用在大电流、高电压场合,只适于处理幅度不超过其工作电压、电流较小的模拟或数字信号。

一、常用CMOS模拟开关引脚功能和工作原理1.四双向模拟开关CD4066CD4066的引脚功能如图1所示。

每个封装内部有4个独立的模拟开关,每个模拟开关有输入、输出、控制三个端子,其中输入端和输出端可互换。

当控制端加高电平时,开关导通;当控制端加低电平时开关截止。

模拟开关导通时,导通电阻为几十欧姆;模拟开关截止时,呈现很高的阻抗,可以看成为开路。

模拟开关可传输数字信号和模拟信号,可传输的模拟信号的上限频率为40MHz。

各开关间的串扰很小,典型值为－50dB。

图1 CD4066的引脚功能2.单八路模拟开关CD4051CD4051引脚功能见图2。

CD4051相当于一个单刀八掷开关,开关接通哪一通道,由输入的3位地址码ABC来决定。

其真值表见表1。

“INH”是禁止端,当“INH”=1时,各通道均不接通。

此外,CD4051还设有另外一个电源端VEE,以作为电平位移时使用,从而使得通常在单组电源供电条件下工作的CMOS电路所提供的数字信号能直接控制这种多路开关,并使这种多路开关可传输峰－峰值达15V的交流信号。

例如,若模拟开关的供电电源VDD=＋5V,VSS=0V,当VEE=－5V时,只要对此模拟开关施加0～5V的数字控制信号,就可控制幅度范围为－5V～＋5V的模拟信号。

图2 CD4051引脚功能表1 CD4051真值表3.双四路模拟开关CD4052CD4052的引脚功能见图3。

CD4052相当于一个双刀四掷开关,具体接通哪一通道,由输入地址码AB来决定。

CMOS 模拟开关的特性与典型应用
一、前言：
早期的模拟开关大多工作于&plusmn;20V 的电源电压，导通电阻为几百欧姆，主要用于模拟信号与数字控制的接口，近几年，集成模拟开关的性能有了很大的提高，它们可工作在非常低的电源电压，具有较低的导通电阻、微型封装尺寸和极佳的开关特性。

被广泛用于测试设备、通讯产品、PBX/PABX 设备以及多媒体系统等。

一些具有低导通电阻和低工作电压的模拟开关成为机械式继电器的理想替代品。

模拟开关的使用方法比较简单，但在具体应用中应根据实际用途做合理的选择。

本文主要介绍模拟开关的基本特性和几种特殊模拟开关的典型应用。

二、正确选择CMOS 开关：
1、导通电阻：传统模拟开关的结构如图1 所示，它由N 沟道MOSFET 与P 沟道MOSFET 并联构成，可使信号双向传输，如果将不同。

cmos模拟开关混频电路原理
CMOS模拟开关混频电路是一种基于CMOS技术的混频电路，用于将两个不同频率的信号混合在一起。

该电路的主要原理是通过两个CMOS模拟开关，在不同的时
刻将两个输入信号接入一个输出电路。

具体的工作原理如下：
1. 输入信号1和输入信号2分别接入两个CMOS模拟开关的
控制端。

第一个开关负责控制输入信号1的通断，第二个开关负责控制输入信号2的通断。

2. 输出电路接入两个CMOS模拟开关的输出端，输出信号通
过两个开关的通断状态决定是输入信号1还是输入信号2。

3. 通过时序控制信号，控制两个CMOS模拟开关的开闭时间，使得两个输入信号能够按照一定的时间序列接入输出电路。

通过不断切换两个输入信号的通断状态，输出电路能够获得两个信号的混合信号。

这样，就实现了混频的功能。

CMOS模拟开关混频电路具有低功耗、低噪声和较高的动态
范围等优点，广泛应用于无线通信、雷达和音频设备等领域。

在电脑中如何设置cmos方法CMOS(Complementary Metal Oxide Semiconductor)，互补金属氧化物半导体，电压控制的一种放大器件，是组成CMOS数字集成电路的基本单元。

在电脑中如何设置cmos方法在开机后，当显示屏有显示信号出现时，按下键盘上的PAUSE键，并仔细察看显示信息中关于进入CMOS的提示，如还未出现，则可以按ENTER键，继续开机进程，并当CMOS 提示出现时，随时按下PAUSE键，在察看即可.如果按DEL没反应按F2进入，除了IBM的是按F1以外!其他的都应该是F2或DEL，不过有些杂牌的是按其他的进入有的需要按「CTRL」+「S」，筆記型電腦有的則是按「F2」(如ASUS)，IBM電腦則是按「F12」，所以要看看你的電腦為何~CMOS是微机主板上的一块可读写的芯片，用来保存当前系统的硬件配置和用户对某些参数的设定。

进入CMOS设置有三种基本方法：(1)开机启动时按热键：在开机时按下特定组合键可以进入设置，不同类型的机器的热键不同，有些会在屏幕上给出提示例如按DEL键、按CTRL+ALT+ESC 组合键等。

(2)系统提供的软件：现在很多主板提供DOS 下对系统设置信息进行管理的程序，而Windows95中已经包含了诸如节能保护、电源管理等功能。

3)可以读写CMOS的应用软件：一些应用程序(如QAPLUS)提供对CMOS的读、写、修改功能，通过它们可以对一些基本系统设置进行修改。

开启计算机或重新启动计算机后，在屏幕显示“Waiting……”时，按下“Del”键就可以进入CMOS的设置界面。

要注意的是，如果按得太晚，计算机将会启动系统，这时只有重新启动计算机了。

大家可在开机后立刻按住Delete键直到进入CMOS。

进入后，你可以用方向键移动光标选择CMOS设置界面上的选项，然后按Enter进入副选单，用ESC键来返回父菜单，用PAGE UP和PAGE DOWN键来选择具体选项，F10键保留并退出BIOS设置。

正确设置CMOS预防电脑故障CMOS实际上就是电脑主板上的一个具有记忆功能的部件，它是用来记录一些电脑的设置情况的。

如果你的计算机的CMOS设置不对，就可能会引起计算机不能启动，或者不能正常工作。

所以，CMOS的设置是至关重要的。

通常我们都要进行哪些CMOS设置呢？最常见的有：日期、时间、硬盘的大小，软驱类型，电脑从A盘启动还是C盘启动,是否设置密码等等。

电脑关机后，由主板上的电池给它供电，使它能记住这些设置。

等到下一次开机时，电脑就会按照CMOS的记录载入日期、时间、检测硬盘软驱、询问密码等。

CMOS设置不是经常要进行的，它通常在电脑第一次使用时或者出厂前就设置好了，如果电脑没有什么大的变动，有时一二年都不用重新设置，但对于一些特殊情况就必须重新设置CMOS参数了。

比如：1 如果主板上的电池没电了，那CMOS原来记忆的设置就全丢失了，电脑就可能无法启动或者运行不正常，这时必须要全部重新设置；2 想改变A盘、C盘与CDROM的启动顺序；3 想设置或更改开机密码；4 加一个或换一个硬盘，或者改变软驱设置等；5 有些电脑高手想调节一下高级参数的设置，好让电脑能运行得更好；6 安装其它硬件设备时，可能有些设置需要改变。

这些内容看着很难，其实特别简单，这里我们只介绍几项常用的或者特别有用的，主要是硬盘设置、软驱设置、A盘或C盘启动顺序设置、以及密码设置等。

进入CMOS那怎么进入CMOS设置呢？在开机时，屏幕上常有这样的提示，它是说'按DEL键进入CMOS设置'我们在这时候按键盘上的DEL键。

现在看到的就是CMOS设置的界面了。

不同的电脑可能有不同界面，但常见的也就是AWARD、AMI、Phoenix等几种。

界面形式虽然不同，但功能基本一样，所要设置的项目也差不多。

这是AWARD的CMOS设置画面，是最常见的一种。

其实你只要明白了一种CMOS的设置方法，其它的就可以触类旁通了。

在主界面的下面有很多个参数需要设置，大部分项目本来就已经设置了正确的参数值，或者说许多选项对电脑的运行影响不太大，所以一般我们只要注意几个关键项就可以了。

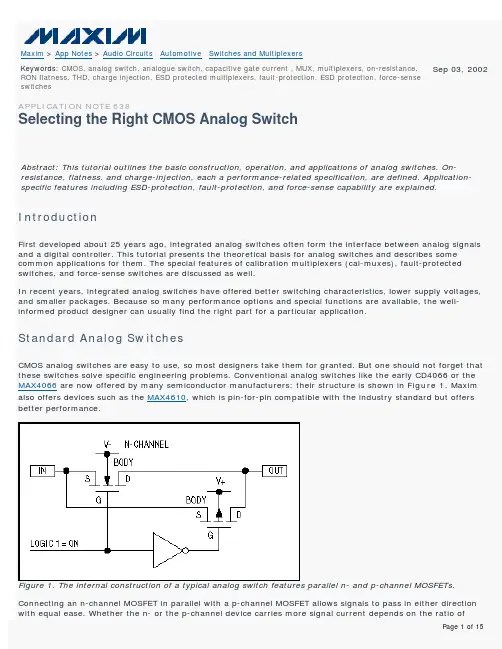

正确选择CMOS模拟开关的建议集成模拟开关常常用作模拟信号与数字控制器的接口。
