选择CMOS模拟开关的心得体会及建议

CMOS运放的仿真经验总结CMOS运放是一种常用的电路元件，可以在模拟电路中扮演放大、滤波、控制以及信号处理等重要角色。

在实际应用中，了解和掌握CMOS运放的仿真方法是十分重要的。

以下是我在进行CMOS运放仿真时的一些经验总结。

首先，在进行CMOS运放的仿真时，需要使用一款较为成熟且功能丰富的电路仿真软件，如Cadence、Pspice等。

这些软件提供了各种CMOS 运放模型，可以方便地进行仿真和分析。

在进行仿真前，需要确定仿真的目的和仿真电路的参数，包括工作电压、负载电阻、放大倍数等。

可以根据需要选择不同的CMOS运放电路结构，如共源共栅结构、共源共栅共排极结构等。

在进行仿真时，首先需要验证CMOS运放电路的基本工作电路，如差分输入、单端输出等。

可以通过给输入端施加电压、控制电流等方式，观察输出端的电压变化。

可以通过改变输入电压，观察输出电压的变化，从而确定CMOS运放的放大倍数和频率响应等参数。

在验证基本工作电路后，可以进行更复杂的功能仿真，如频率响应、相位响应、输入输出特性等。

可以使用正弦波输入信号，观察输出信号的波形变化。

可以根据需要选择不同的输入频率、幅值和相位，观察输出信号的变化。

在进行仿真时，需要注意电路中的最大功耗、最大温度、最大电流等参数是否处于允许的范围内。

如果超出了允许范围，需要优化电路结构或调整电路参数，以保证电路的可靠性和稳定性。

在进行仿真时，需要关注电路中的噪声和失调问题。

可以通过加入噪声源和失调源，观察输出信号的噪声和失调情况。

可以通过改变电路结构或优化电路参数，降低噪声和失调的影响。

最后，在进行仿真结果的分析时，需要综合考虑电路的性能、稳定性、可靠性等因素，进行全面评估。

可以比较不同电路结构的性能差异，选择最优的电路结构和参数。

总的来说，在进行CMOS运放的仿真时，需要系统地进行设计、验证和分析。

需要充分了解CMOS器件的特性和工作原理，合理选择电路结构和参数。

通过验算和优化，保证电路的性能和稳定性。

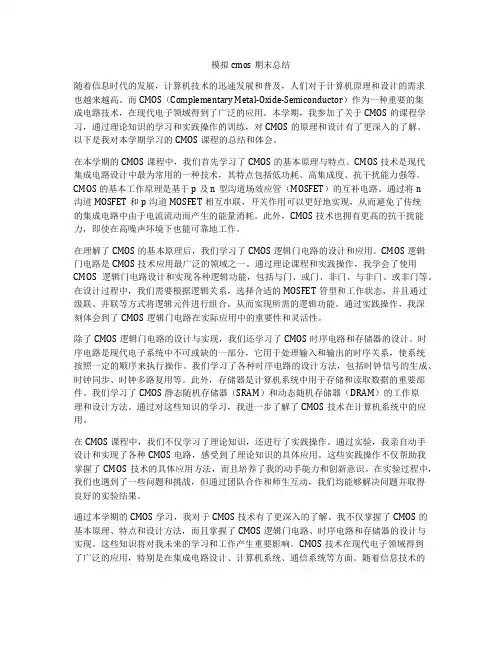

模拟cmos期末总结随着信息时代的发展，计算机技术的迅速发展和普及，人们对于计算机原理和设计的需求也越来越高。

而CMOS（Complementary Metal-Oxide-Semiconductor）作为一种重要的集成电路技术，在现代电子领域得到了广泛的应用。

本学期，我参加了关于CMOS的课程学习，通过理论知识的学习和实践操作的训练，对CMOS的原理和设计有了更深入的了解。

以下是我对本学期学习的CMOS课程的总结和体会。

在本学期的CMOS课程中，我们首先学习了CMOS的基本原理与特点。

CMOS技术是现代集成电路设计中最为常用的一种技术，其特点包括低功耗、高集成度、抗干扰能力强等。

CMOS的基本工作原理是基于p及n型沟道场效应管（MOSFET）的互补电路。

通过将n沟道MOSFET和p沟道MOSFET相互串联，开关作用可以更好地实现，从而避免了传统的集成电路中由于电流流动而产生的能量消耗。

此外，CMOS技术也拥有更高的抗干扰能力，即使在高噪声环境下也能可靠地工作。

在理解了CMOS的基本原理后，我们学习了CMOS逻辑门电路的设计和应用。

CMOS逻辑门电路是CMOS技术应用最广泛的领域之一。

通过理论课程和实践操作，我学会了使用CMOS逻辑门电路设计和实现各种逻辑功能，包括与门、或门、非门、与非门、或非门等。

在设计过程中，我们需要根据逻辑关系，选择合适的MOSFET管型和工作状态，并且通过级联、并联等方式将逻辑元件进行组合，从而实现所需的逻辑功能。

通过实践操作，我深刻体会到了CMOS逻辑门电路在实际应用中的重要性和灵活性。

除了CMOS逻辑门电路的设计与实现，我们还学习了CMOS时序电路和存储器的设计。

时序电路是现代电子系统中不可或缺的一部分，它用于处理输入和输出的时序关系，使系统按照一定的顺序来执行操作。

我们学习了各种时序电路的设计方法，包括时钟信号的生成、时钟同步、时钟多路复用等。

此外，存储器是计算机系统中用于存储和读取数据的重要部件。

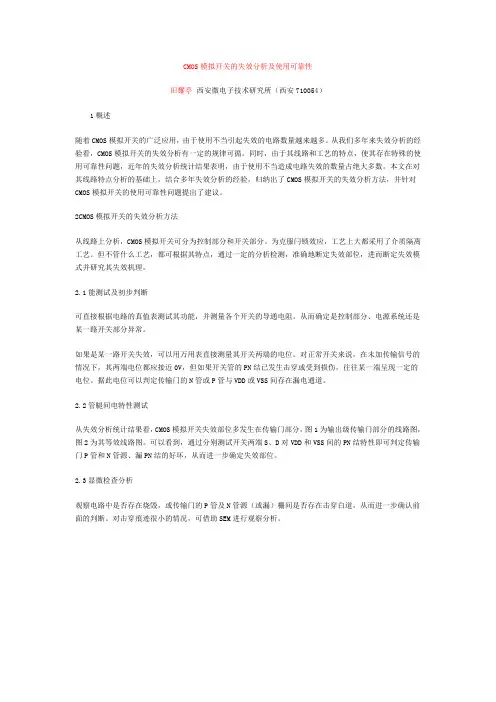

CMOS模拟开关的失效分析及使用可靠性田耀亭西安微电子技术研究所（西安710054）1概述随着CMOS模拟开关的广泛应用，由于使用不当引起失效的电路数量越来越多。

从我们多年来失效分析的经验看，CMOS模拟开关的失效分析有一定的规律可循。

同时，由于其线路和工艺的特点，使其存在特殊的使用可靠性问题，近年的失效分析统计结果表明，由于使用不当造成电路失效的数量占绝大多数。

本文在对其线路特点分析的基础上，结合多年失效分析的经验，归纳出了CMOS模拟开关的失效分析方法，并针对CMOS模拟开关的使用可靠性问题提出了建议。

2CMOS模拟开关的失效分析方法从线路上分析，CMOS模拟开关可分为控制部分和开关部分。

为克服闩锁效应，工艺上大都采用了介质隔离工艺。

但不管什么工艺，都可根据其特点，通过一定的分析检测，准确地断定失效部位，进而断定失效模式并研究其失效机理。

2.1能测试及初步判断可直接根据电路的真值表测试其功能，并测量各个开关的导通电阻。

从而确定是控制部分、电源系统还是某一路开关部分异常。

如果是某一路开关失效，可以用万用表直接测量其开关两端的电位。

对正常开关来说，在未加传输信号的情况下，其两端电位都应接近0V，但如果开关管的PN结已发生击穿或受到损伤，往往某一端呈现一定的电位。

据此电位可以判定传输门的N管或P管与VDD或VSS间存在漏电通道。

2.2管腿间电特性测试从失效分析统计结果看，CMOS模拟开关失效部位多发生在传输门部分，图1为输出级传输门部分的线路图，图2为其等效线路图。

可以看到，通过分别测试开关两端S、D对VDD和VSS间的PN结特性即可判定传输门P管和N管源、漏PN结的好坏，从而进一步确定失效部位。

2.3显微检查分析观察电路中是否存在烧毁，或传输门的P管及N管源（或漏）栅间是否存在击穿白道，从而进一步确认前面的判断。

对击穿痕迹很小的情况，可借助SEM进行观察分析。

图1输出级局部线路图图2传输门等效线路图解2.4微探针分析对于受损伤较轻的PN结（如累积性静电损伤或较小能量的电浪涌损伤），其表面观察不到击穿痕迹，可以用超声探针切断待测管子与周围的电连接，单独测试其源、漏结及栅介质是否穿通。

常用CMOS模拟开关功能和原理CMOS模拟开关是一种常用的电子器件，用于开关模拟信号。

它在电子电路中广泛应用，能够实现信号的开关、选择、分配和调制等功能。

CMOS模拟开关的原理是基于CMOS（互补金属氧化物半导体）技术。

CMOS技术是一种特殊的半导体制造工艺，它由P型和N型MOSFET（金属氧化物半导体场效应晶体管）组成。

P型MOSFET的特点是在负电压下导电，而N型MOSFET在正电压下导电。

CMOS模拟开关的工作原理是利用P型和N型MOSFET的互补特点，以及它们的互补工作状态来实现模拟信号的开关。

在CMOS模拟开关中，一个P型MOSFET和一个N型MOSFET相连，形成一个互补对。

通过控制栅极电压来控制MOSFET的导通与截止，从而实现信号的开关。

CMOS模拟开关具有以下功能：1.信号开关：CMOS模拟开关可以实现信号的开关功能，当控制信号为高电平时，开关导通，信号可以通过；当控制信号为低电平时，开关截止，信号被阻断。

2.信号调制：CMOS模拟开关可以实现信号的调制功能，通过改变控制信号的频率和幅度，可以实现模拟信号的变化。

3.信号选择：CMOS模拟开关可以实现信号的选择功能，可以根据控制信号选择不同的输入信号传递到输出端，实现多路选择功能。

4.信号分配：CMOS模拟开关可以实现信号的分配功能，可以将输入信号分配到多个输出端。

CMOS模拟开关的优点是功耗低、噪声小、响应速度快、尺寸小、可靠性高。

这些优点使得它在各种应用场合都有广泛的应用。

例如，CMOS 模拟开关常用于音频、视频信号的开关和选择，射频信号的开关和调制，以及模拟信号的处理等领域。

总结起来，CMOS模拟开关通过利用P型和N型MOSFET的互补特性，以及它们的互补工作状态来实现信号的开关、选择、分配和调制等功能。

它具有功耗低、噪声小、响应速度快、尺寸小、可靠性高等优点，在电子电路中有着广泛的应用。

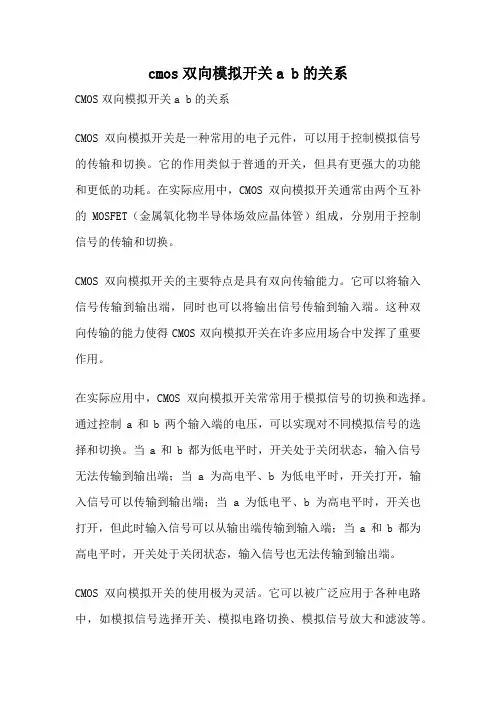

cmos双向模拟开关a b的关系CMOS双向模拟开关a b的关系CMOS双向模拟开关是一种常用的电子元件，可以用于控制模拟信号的传输和切换。

它的作用类似于普通的开关，但具有更强大的功能和更低的功耗。

在实际应用中，CMOS双向模拟开关通常由两个互补的MOSFET（金属氧化物半导体场效应晶体管）组成，分别用于控制信号的传输和切换。

CMOS双向模拟开关的主要特点是具有双向传输能力。

它可以将输入信号传输到输出端，同时也可以将输出信号传输到输入端。

这种双向传输的能力使得CMOS双向模拟开关在许多应用场合中发挥了重要作用。

在实际应用中，CMOS双向模拟开关常常用于模拟信号的切换和选择。

通过控制a和b两个输入端的电压，可以实现对不同模拟信号的选择和切换。

当a和b都为低电平时，开关处于关闭状态，输入信号无法传输到输出端；当a为高电平、b为低电平时，开关打开，输入信号可以传输到输出端；当a为低电平、b为高电平时，开关也打开，但此时输入信号可以从输出端传输到输入端；当a和b都为高电平时，开关处于关闭状态，输入信号也无法传输到输出端。

CMOS双向模拟开关的使用极为灵活。

它可以被广泛应用于各种电路中，如模拟信号选择开关、模拟电路切换、模拟信号放大和滤波等。

在模拟信号选择开关中，CMOS双向模拟开关可以根据控制信号的不同，将不同的输入信号选择传输到输出端，实现信号的切换和选择功能。

在模拟电路切换中，CMOS双向模拟开关可以将不同的电路连接到同一个输入端或输出端，实现电路的切换和连接功能。

在模拟信号放大和滤波中，CMOS双向模拟开关可以通过控制输入信号的传输和切换，实现对信号的放大和滤波处理。

CMOS双向模拟开关具有许多优点。

首先，它具有很低的功耗，可以在低电压下工作，从而节省能源。

其次，它具有很高的带宽和很低的失真，可以保持信号的高质量传输。

此外，CMOS双向模拟开关还具有良好的线性度和很低的开关电压，可以保证信号的准确传输和切换。

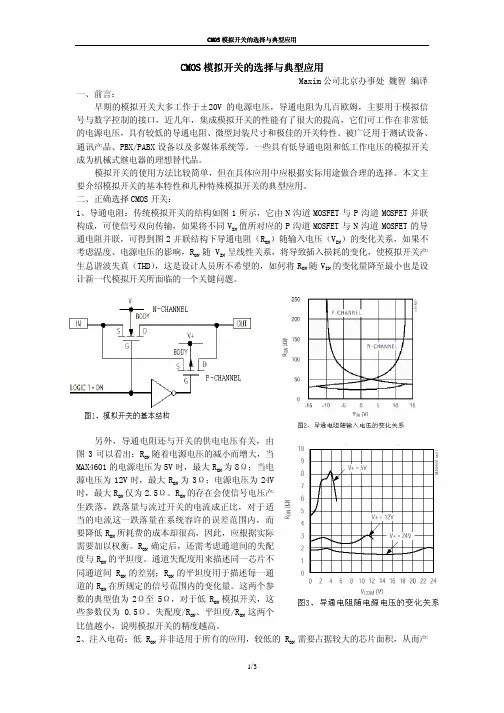

CMOS 模拟开关的选择与典型应用Maxim 公司北京办事处 魏智 编译一、前言：早期的模拟开关大多工作于±20V 的电源电压，导通电阻为几百欧姆，主要用于模拟信号与数字控制的接口，近几年，集成模拟开关的性能有了很大的提高，它们可工作在非常低的电源电压，具有较低的导通电阻、微型封装尺寸和极佳的开关特性。

被广泛用于测试设备、通讯产品、PBX/PABX 设备以及多媒体系统等。

一些具有低导通电阻和低工作电压的模拟开关成为机械式继电器的理想替代品。

模拟开关的使用方法比较简单，但在具体应用中应根据实际用途做合理的选择。

本文主要介绍模拟开关的基本特性和几种特殊模拟开关的典型应用。

二、正确选择CMOS 开关：1、导通电阻：传统模拟开关的结构如图1所示，它由N 沟道MOSFET 与P 沟道MOSFET 并联构成，可使信号双向传输，如果将不同V IN 值所对应的P 沟道MOSFET 与N 沟道MOSFET 的导通电阻并联，可得到图2并联结构下导通电阻（R ON ）随输入电压（V IN ）的变化关系，如果不考虑温度、电源电压的影响，R ON 随V IN 呈线性关系，将导致插入损耗的变化，使模拟开关产生总谐波失真（THD ），这是设计人员所不希望的，如何将R ON 随V IN 的变化量降至最小也是设计新一代模拟开关所面临的一个关键问题。

另外，导通电阻还与开关的供电电压有关，由图3可以看出：R ON 随着电源电压的减小而增大，当MAX4601的电源电压为5V 时，最大R ON 为8Ω；当电源电压为12V 时，最大R ON 为3Ω；电源电压为24V时，最大R ON 仅为2.5Ω。

R ON 的存在会使信号电压产生跌落，跌落量与流过开关的电流成正比，对于适当的电流这一跌落量在系统容许的误差范围内，而要降低R ON 所耗费的成本却很高，因此，应根据实际需要加以权衡。

R ON 确定后，还需考虑通道间的失配度与R ON 的平坦度。

模拟cmos集成电路设计研究生课程实验报告模拟CMOS集成电路设计研究生课程实验报告1. 引言在现代电子工程领域中，模拟CMOS集成电路设计一直是一个备受关注的研究领域。

本文将对模拟CMOS集成电路设计研究生课程实验进行全面评估，并撰写一份有价值的实验报告。

通过这篇文章，我们将深入探讨模拟CMOS集成电路设计的原理、方法和实践，为读者带来深刻而全面的理解。

2. 实验内容本次课程实验旨在通过实际操作，让学生深入理解模拟CMOS集成电路设计的基本原理和流程。

实验包括了对CMOS集成电路的基本认识、基于SPICE仿真工具的电路模拟设计、以及实际电路的布局与布线等内容。

在实验中，学生需要掌握CMOS集成电路的工作原理、信号传输特性、电路设计的基本流程以及布局与布线的关键技术。

3. 深度评估通过对实验内容的深度评估，我们可以认识到模拟CMOS集成电路设计的复杂性和重要性。

学生需要理解CMOS技术在集成电路设计中的核心地位，以及其在实际电路中的应用。

SPICE仿真工具在电路设计中的作用和优势也是本次实验的重要内容。

电路的布局与布线对于电路性能的影响不可忽视，学生需要深入理解布局布线的原理和方法。

4. 文章撰写在文章的撰写过程中，我们将按照知识的文章格式进行，使用序号标注，并在内容中多次提及模拟CMOS集成电路设计这一主题。

在文章的开头，我们将对模拟CMOS集成电路设计的重要性和实验的背景进行介绍，为读者带来对主题的直观了解。

我们将从CMOS集成电路的基本原理和工作特性入手，逐步展开对实验内容的深入解析。

在文章的结尾，我们将总结实验的收获和体会，共享对模拟CMOS集成电路设计的个人观点和理解。

5. 总结与展望通过本文的撰写和深度评估，我们不仅对模拟CMOS集成电路设计研究生课程实验进行了全面解析，同时也为读者带来了对这一领域的深刻理解和启发。

未来，希望能进一步探讨模拟CMOS集成电路设计的前沿技术和发展趋势，为电子工程领域的学术研究和技术应用提供更多有价值的内容。

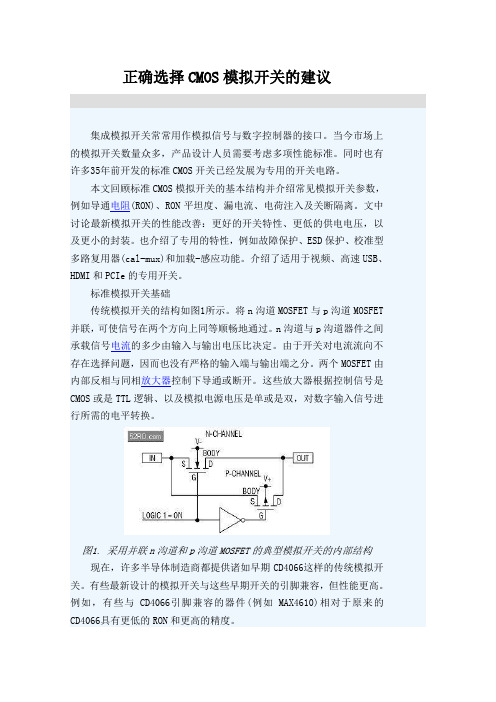

正确选择CMOS模拟开关的建议集成模拟开关常常用作模拟信号与数字控制器的接口。

当今市场上的模拟开关数量众多，产品设计人员需要考虑多项性能标准。

同时也有许多35年前开发的标准CMOS开关已经发展为专用的开关电路。

本文回顾标准CMOS模拟开关的基本结构并介绍常见模拟开关参数，例如导通电阻(RON)、RON平坦度、漏电流、电荷注入及关断隔离。

文中讨论最新模拟开关的性能改善：更好的开关特性、更低的供电电压，以及更小的封装。

也介绍了专用的特性，例如故障保护、ESD保护、校准型多路复用器(cal-mux)和加载-感应功能。

介绍了适用于视频、高速USB、HDMI和PCIe的专用开关。

标准模拟开关基础传统模拟开关的结构如图1所示。

将n沟道MOSFET与p沟道MOSFET 并联，可使信号在两个方向上同等顺畅地通过。

n沟道与p沟道器件之间承载信号电流的多少由输入与输出电压比决定。

由于开关对电流流向不存在选择问题，因而也没有严格的输入端与输出端之分。

两个MOSFET由内部反相与同相放大器控制下导通或断开。

这些放大器根据控制信号是CMOS或是TTL逻辑、以及模拟电源电压是单或是双，对数字输入信号进行所需的电平转换。

图1. 采用并联n沟道和p沟道MOSFET的典型模拟开关的内部结构现在，许多半导体制造商都提供诸如早期CD4066这样的传统模拟开关。

有些最新设计的模拟开关与这些早期开关的引脚兼容，但性能更高。

例如，有些与CD4066引脚兼容的器件(例如MAX4610)相对于原来的CD4066具有更低的RON和更高的精度。

对基本模拟开关结构也有一些功能性改变。

有些低电容模拟开关在信号通路中只使用n沟道MOSFET(例如MAX4887)，省去了较大的大幅降低模拟开关带宽的p沟道MOSFET。

其它采用单个正电源轨工作的模拟开关采用电荷泵，允许负信号电压。

例如，MAX14504音频开关工作在+2.3VCC至+5.5VCC单电源，采用内部电荷泵，允许-VCC至+VCC的信号无失真通过。

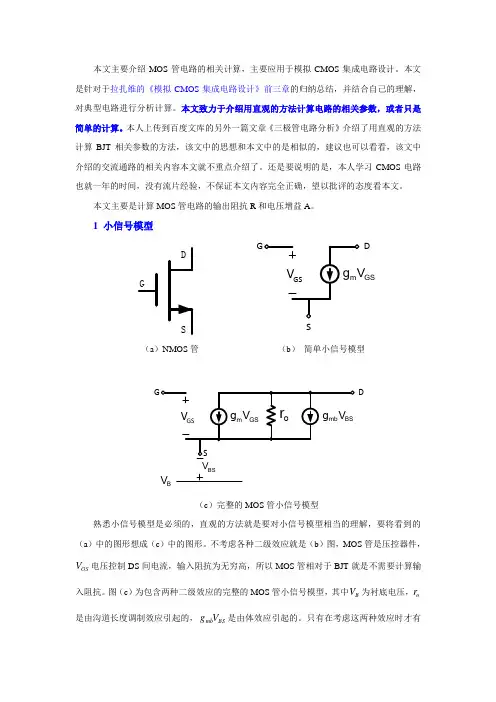

本文主要介绍MOS 管电路的相关计算，主要应用于模拟CMOS 集成电路设计。

本文是针对于拉扎维的《模拟CMOS 集成电路设计》前三章的归纳总结，并结合自己的理解，对典型电路进行分析计算。

本文致力于介绍用直观的方法计算电路的相关参数，或者只是简单的计算。

本人上传到百度文库的另外一篇文章《三极管电路分析》介绍了用直观的方法计算BJT 相关参数的方法，该文中的思想和本文中的是相似的，建议也可以看看，该文中介绍的交流通路的相关内容本文就不重点介绍了。

还是要说明的是，本人学习CMOS 电路也就一年的时间，没有流片经验，不保证本文内容完全正确，望以批评的态度看本文。

本文主要是计算MOS 管电路的输出阻抗R 和电压增益A 。

1 小信号模型GSDGS（a ）NMOS 管 （b ） 简单小信号模型DBSV BV（c ）完整的MOS 管小信号模型熟悉小信号模型是必须的，直观的方法就是要对小信号模型相当的理解，要将看到的（a ）中的图形想成（c ）中的图形。

不考虑各种二级效应就是（b ）图，MOS 管是压控器件，GS V 电压控制DS 间电流，输入阻抗为无穷高，所以MOS 管相对于BJT 就是不需要计算输入阻抗。

图（c ）为包含两种二级效应的完整的MOS 管小信号模型，其中B V 为衬底电压，o r 是由沟道长度调制效应引起的，BS mb V g 是由体效应引起的。

只有在考虑这两种效应时才有这两项，否则没有。

忽略这两种效应就是图（b ）。

图中的电压和电流源的方向是值得特别注意的。

需要说明的是，图（c ）同时适用于PMOS 管和NMOS 管，只不过PMOS 管的GS V 为负值，相应的改变电流源方向而已。

BS V 也是一样。

最终，我们应该看到图（a ）中，GS 间是电压GS V ，GD 间永远是断开的，DS 间是两个压控电流源和一个电阻，要高度重视他们的方向。

2 一个简单的例子inV outV图2 简单的MOS 管放大电路计算它的放大倍数和输出阻抗。

CMOS模拟开关的失效分析使用可靠性可靠性工程是一门专门研究产品在使用中的可靠性和可维护性的科学，涉及到产品设计、制造和使用方面的多个环节。

可靠性工程是为了保证产品在整个生命周期内大部分时间是可用的，同时也为了减少因产品失效引起的维修、更换和生产暂停等因素所造成的损失。

在CMOS模拟开关的失效分析中，可靠性工程的方法和概念也可以得到应用。

CMOS模拟开关是一种常见的电子器件，用于控制模拟信号的通断。

它由多个晶体管组成，使用特定的电压来控制其中的晶体管导通或者截断。

CMOS模拟开关在正常工作状态下应该能够保持良好的通断状态，但是在长时间使用过程中，由于各种原因，它也会出现失效的情况。

在CMOS模拟开关的设计和制造中，考虑可靠性工程的方法可以有效降低失效发生的概率。

首先，在CMOS模拟开关的设计中，可以使用冗余设计和故障检测等方法来提高可靠性。

冗余设计是指在电路中增加额外的电器元件，以备用的方式来实现功能。

这样，当一个元件失效时，备用元件可以接管其功能，保证整个系统的正常工作。

故障检测是指通过添加一些元件或者电路来检测CMOS模拟开关的失效情况。

当故障检测电路检测到CMOS模拟开关失效时，可以及时进行维修或者更换，减少失效造成的影响。

其次，在CMOS模拟开关的制造中，可以使用可靠性测试和质量控制等方法来提高可靠性。

可靠性测试是指通过对CMOS模拟开关进行一系列的测试，以验证其在不同工作条件下的可靠性。

这些测试可以包括加速寿命测试、温度循环测试、振动测试等，以模拟实际使用条件下的各种环境因素对CMOS模拟开关的影响。

在制造过程中，还可以通过采用高质量的材料和工艺，以及精密的生产设备来保证产品的质量。

同时，进行严格的质量控制，及时发现和纠正制造过程中的问题，也是提高CMOS模拟开关可靠性的重要手段。

此外，还可以通过对CMOS模拟开关的使用进行监测和维护，来提高其可靠性。

监测包括对CMOS模拟开关的故障率进行监测，通过对模拟开关本身和相应电路的检测，可以及时发现失效情况，并进行相应的维修。

北京交通大学模拟集成电路设计实验报告学生姓名学号团队成员学院班级电信学院实验感想：经过为期三周的模电实验，让我对模拟电路有了进一步的认识，只有通过自己设计才能真正了解运放原理与应用。

试验开始时什么也不懂，然后边学边做，不断地熟悉了软件的使用，同时团队分工也大大提高了效率。

虽然还有一个版图没有完成，但整体上学到了很多，这次试验受益匪浅。

实验步骤1、进入虚拟机下的Cadence （虚拟机下linux 用户名：jchli 密码：ltabbltabb ）Cadence 运行方法：在linux 桌面右键选择新建终端——>在终端输入 cd tsmc0_18rfp4_v15 回车——>输入lmli 回车——>输入icfb& 回车2、在CIW （command Interpreter window ）命令框中，点击Tools ——> Library Manager ，出现LM （Library Manager ）窗口建立一个新的Library ：点击File ——>New ——>Library ，出现New Library 窗口；填入Library 的名称，点击OK出现Load Technology 窗口，添加工艺文件：选择analogLib ，依次选择和添加所需要的器件，并且按照下图连接起来，并根据要求修改它们的参数，再保存，一个完整的电路拓扑图就形成了。

3、由Schematic 产生symbol ：打开Schematic ，点击Design ——>Create cellview ——>From cellview ，填写上相应的名称，点击OK ，即可。

还可以将生成的symbol 进行图形上的修改：可用ADD ——>shape 内的各种形状来修饰这个symbol 的外观，最后保存。

4、仿真环境Affirma Analog Circuit design Environment 的调用。

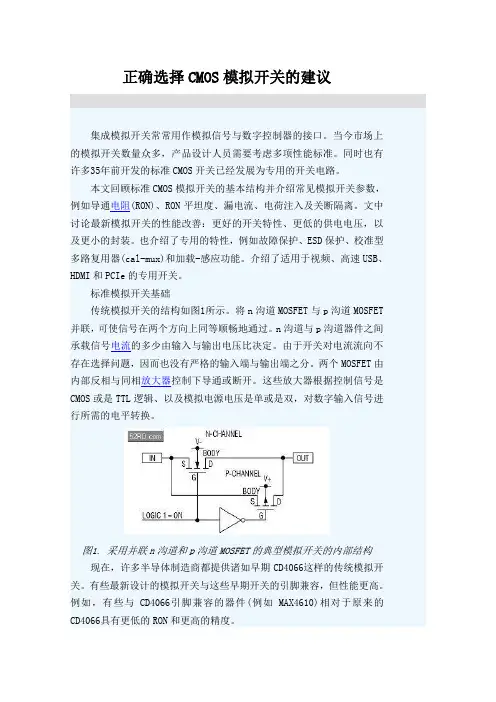

正确选择CMOS模拟开关的建议集成模拟开关常常用作模拟信号与数字控制器的接口。

当今市场上的模拟开关数量众多，产品设计人员需要考虑多项性能标准。

同时也有许多35年前开发的标准CMOS开关已经发展为专用的开关电路。

本文回顾标准CMOS模拟开关的基本结构并介绍常见模拟开关参数，例如导通电阻(RON)、RON平坦度、漏电流、电荷注入及关断隔离。

文中讨论最新模拟开关的性能改善：更好的开关特性、更低的供电电压，以及更小的封装。

也介绍了专用的特性，例如故障保护、ESD保护、校准型多路复用器(cal-mux)和加载-感应功能。

介绍了适用于视频、高速USB、HDMI和PCIe的专用开关。

标准模拟开关基础传统模拟开关的结构如图1所示。

将n沟道MOSFET与p沟道MOSFET 并联，可使信号在两个方向上同等顺畅地通过。

n沟道与p沟道器件之间承载信号电流的多少由输入与输出电压比决定。

由于开关对电流流向不存在选择问题，因而也没有严格的输入端与输出端之分。

两个MOSFET由内部反相与同相放大器控制下导通或断开。

这些放大器根据控制信号是CMOS或是TTL逻辑、以及模拟电源电压是单或是双，对数字输入信号进行所需的电平转换。

图1. 采用并联n沟道和p沟道MOSFET的典型模拟开关的内部结构现在，许多半导体制造商都提供诸如早期CD4066这样的传统模拟开关。

有些最新设计的模拟开关与这些早期开关的引脚兼容，但性能更高。

例如，有些与CD4066引脚兼容的器件(例如MAX4610)相对于原来的CD4066具有更低的RON和更高的精度。

对基本模拟开关结构也有一些功能性改变。

有些低电容模拟开关在信号通路中只使用n沟道MOSFET(例如MAX4887)，省去了较大的大幅降低模拟开关带宽的p沟道MOSFET。

其它采用单个正电源轨工作的模拟开关采用电荷泵，允许负信号电压。

例如，MAX14504音频开关工作在+2.3VCC至+5.5VCC单电源，采用内部电荷泵，允许-VCC至+VCC的信号无失真通过。

CMOS 模拟开关的特性与典型应用
一、前言：
早期的模拟开关大多工作于±20V 的电源电压，导通电阻为几百欧姆，主要用于模拟信号与数字控制的接口，近几年，集成模拟开关的性能有了很大的提高，它们可工作在非常低的电源电压，具有较低的导通电阻、微型封装尺寸和极佳的开关特性。

被广泛用于测试设备、通讯产品、PBX/PABX 设备以及多媒体系统等。

一些具有低导通电阻和低工作电压的模拟开关成为机械式继电器的理想替代品。

模拟开关的使用方法比较简单，但在具体应用中应根据实际用途做合理的选择。

本文主要介绍模拟开关的基本特性和几种特殊模拟开关的典型应用。

二、正确选择CMOS 开关：
1、导通电阻：传统模拟开关的结构如图1 所示，它由N 沟道MOSFET 与P 沟道MOSFET 并联构成，可使信号双向传输，如果将不同。
