数电实验8--555定时器及其应用

实验⼋555时基电路及其应⽤实验⼋555时基电路及其应⽤⼀、实验⽬的1、熟悉555定时电路的结构、⼯作原理及其特点；2、掌握使⽤555定时器组成单稳态电路、多谐振荡电路和施密特电路；⼆、实验原理参考董宏伟编《数字电⼦技术实验指导书》P61。

555电路的功能表如表8—1所⽰。

表8—1 555电路的功能表555定时器主要是与电阻、电容构成充放电电路，并由两个⽐较器来检测电容器上的电压，以确定输出电平的⾼低和放电开关管的通断。

这就可以构成从⼏微秒到数⼗分钟的延时电路，⽅便地构成单稳态触发器，多谐振荡器，施密特触发器等脉冲产⽣或波形变换电路。

三、实验设备与器件 l 、万⽤表⼀只2、双踪⽰波器⼀台3、555时基IC ⼀⽚，电阻器100k Ω×1（实验箱上已配置）、可变电阻器10k Ω×1（实验箱上已配置），电阻5.1k Ω×2，电容器0.01µF ×2、100µF ×1。

四、555定时器的实验内容1、⽤555集成电路构成单稳态触发器（详细⼯作过程参考相关教材）图8—2是由555定时器和外接定时元件R 、C 构成的单稳态触发器，暂稳态的持续时间t w (即为延时时间，如图8—3所⽰)决定于外接元件R 、C 值的⼤⼩，其理论值由下式决定图8—1 555定时器引脚排列 GND ?R Dv Ov I2t W =1.1RC通过改变R 、C 的⼤⼩，可使延时时间在⼏个微秒到⼏⼗分钟之间变化。

实验步骤如下：(1)按照图8—2在图8—4中模拟连接好电路。

(2)按图8—4接好实物电路图，输⼊端v I (2脚)接实验箱的单次负脉冲发⽣源(接好后先不要按动此按钮)，检查电路⽆误后，通电，⽤万⽤表测量v O (3脚)端的电压值，这是稳态时的电压，做好记录，填在表8—2中。

万⽤表继续保留图8—3单稳态电路的延迟时间vv(2/3)V图8—2单稳态触发器单次脉冲源 -5V +5V地 100µ0.01µ图8—4单稳态电路实物连接图在此位置上不要撤出。

姓名：xxxxxxxxxxxxxxx学号：xxxxxxxxxx .学院：计算机与电子信息学院专业：计算机类.班级：xxxxxxxxxxxxxxxxxx时间：2019年10月18 日.指导教师：xxxxxxxx . 实验名称：555定时器及应用.一、实验目的1、熟悉掌握555定时器的基本工作原理及功能；2、掌握555定时器构成多谐震荡器的工作原理和使用方法；3、熟悉数字系统的分析和应用。

二、实验原理1、555定时器原理简介555定时器是共仪器、仪表、自动化装置、各种民用电器的定时器、时间延时器等电子控制电路用的时间功能电路，也可以做自激多谐振荡器、脉冲调制电路、脉冲相位调谐电路、脉冲丢失指示器、报警器以及单稳态、双稳态等各种电路，应用范围十分广泛。

（1）555定时器的特点①外部连接几个阻容元件，可以方便的构成施密特触发器、多谐振荡器和单稳态触发器等脉冲产生与整形回路。

②具有一定的输出功率，因此可直接驱动微电机、指示灯和扬声器等。

该器件有双极型和COMS型两类产品，双极型产品型号最后三位为555，COMS型产品型号最后四位为7555，它们的功能及外部引线排列完全相同。

③电源电压范围宽（3~18V），双极型的电源电压为5~15V，COMS型的电源电压为3~18V，能够提供与TTL及COMS型的数字电路兼容的逻辑电平。

（2）555定时器的电路结构及功能图6-1是555定时器的电路结构图和管脚排列图，它的八个引脚的名称及作用如下：1脚：芯片的地端2脚：芯片的触发输入端TR’（也叫低触发端）3脚：芯片的输出端4脚：芯片的复位端RD’5脚：芯片的控制电压输入Vco 6脚：芯片的阈值输入端TH（也叫高触发端）7脚：芯片的放电端DISC 8脚：芯片的电源Vcc图6-1（a）电路结构图（b）管脚排列图555定时器的电路结构图中，它由比较器C1和C2、基本RS触发器和集电极开路的放电三极管T D三部分组成。

V11（TH）是比较器C1的输入端，V12（TR’）是比较器C2的输入端，C1和C2的参考电压（电压比较的基准）V R1和V R2由V CC经三个5kΩ电阻分压给出。

学生实验报告系别电子信息学院课程名称电子技术实验班级10通信A班实验名称实验八 555定时器及其应用姓名葛楚雄实验时间2012年5月30日学号20指导教师文毅报告内容一、实验目的和任务1.熟悉555型集成时基电路的电路结构、工作原理及其特点。

2.掌握555型集成时基电路的基本应用。

二、实验原理介绍555集成时基电路称为集成定时器，是一种数字、模拟混合型的中规模集成电路，其应用十分广泛。

该电路使用灵活、方便，只需外接少量的阻容元件就可以构成单稳、多谐和施密特触发器，因而广泛用于信号的产生、变换、控制与检测。

它的内部电压标准使用了三个5K的电阻，故取名555电路。

其电路类型有双极型和CMOS型两大类，两者的工作原理和结构相似。

几乎所有的双极型产品型号最后的三位数码都是555或556；所有的CMOS产品型号最后四位数码都是7555或7556，两者的逻辑功能和引脚排列完全相同，易于互换。

555和7555是单定时器，556和7556是双定时器。

双极型的电压是+5V～+15V，最大负载电流可达200mA，CMOS型的电源电压是+3V～+18V,最大负载电流在4mA以下。

1、555电路的工作原理555电路的内部电路方框图如图20-1所示。

它含有两个电压比较器，一个基本RS触发器，一个放电开关Td，比较器的参考电压由三只5KΩ的电阻器构成分压，它们分别使低电平比较器Vr1反相输入端和高电平比较器Vr2的同相输入端的参考电平为2/3VCC和1/3VCC。

Vr1和Vr2的输出端控制RS触发器状态和放电管开关状态。

当输入信号输入并超过2/3VCC时，触发器复位，555的输出端3脚输出低电平，同时放电，开关管导通；当输入信号自2脚输入并低于1/3VCC时，触发器置位，555的3脚输出高电平，同时充电，开关管截止。

R是异步置零端，当其为0时，555输出低电平。

平时该端开路或接VCC。

Vro是控制电压端（5脚），D平时输出2/3VCC作为比较器Vr1的参考电平，当5脚外接一个输入电压，即改变了比较器的参考电平，从而实现对输出的另一种控制，在不接外加电压时，通常接一个的电容器到地，起滤波作用，以消除外来的干扰，以确保参考电平的稳定。

555定时器及其应用【实验目的】（1） 掌握555的工作原理及其性能特点 （2） 掌握555组成的基本电路及应用。

【实验要求】（1） 用555组成一个时钟脉冲信号发生器，要求输出：标准秒脉冲，20Hz~20kHz 范围内任意频率可调、占空比可调的脉冲信号。

（2） 设计一个触摸开关，要求每触发一次其输出端维持10秒钟的高电平。

（3） 用555设计一个分频器，要求输入时钟脉冲的频率为1KHz ，其输出为100Hz 。

【实验器材】面包板，555芯片一片，函数发生器，直流稳压电源，万用表，示波器，电阻、电容、导线若干。

【实验原理】 （1） 时钟脉冲产生器555组成的多谱振器可以用作各种时钟脉冲发生器，如图1所示，通过D1，D2两个二极管将电路的充电支路与放电支路分开，则由RC 电路的充放电时间公式得，充电时间为：110.7t R C = ，放电时间为230.7t R C =，因此输出脉冲的频率为131.43()f R R C=+ ，占空比为111213t R t t R R =++ 。

通过调节R1和R3的阻值便可实现输出不同频率与占空比的脉冲信号。

图 1 时钟脉冲发生器（2） 触摸开关555组成的单稳态触发器可以用作触摸开关，电路如图2所示，其中M 为触摸金属片（或导线）。

静态时无触发脉冲输入，555的输出为低电平即U O =0，发光二极管不亮，当用手触摸金属片M 时，相当于2端输入一负脉冲，555的内部比较器A2翻转，使输出变为高电平即U O =1，发光二极管亮，直到电容C 上的电压充电23C DD U U = 。

发光二极管亮的时间为 1.1tp RC = 。

图 2 触摸开关电路（3） 分频电路由555组成的单稳态触发器可以构成分频比率很大的分频电路，如图3所示。

设输入信号Ui 为一列脉冲串，第一个负脉冲触发2端后，555的输出Uo 变为高电平，电容C 开始充电，由于Uc 未达到23DD U ，Uo 将一直保持为高电平，在这段时间里，输入负脉冲再出发也不起作用。

555定时器应用实验报告555定时器应用实验报告引言：555定时器是一种经典的集成电路，具有广泛的应用。

本实验旨在通过实际操作，探索555定时器的基本原理和应用。

一、实验目的本实验的目的是通过555定时器的应用实验，了解555定时器的基本工作原理、特性和应用场景。

二、实验器材1. 555定时器芯片2. 电源3. 电阻、电容、电感等元件4. 示波器5. 连线电缆等三、实验步骤1. 搭建基本的555定时器电路，包括电源、555芯片、电阻、电容等元件。

2. 连接示波器，观察输入和输出信号的波形。

3. 调节电阻和电容的数值，观察波形的变化。

4. 尝试不同的输入信号，如方波、正弦波等，观察输出信号的响应。

5. 探索不同的应用场景，如脉冲发生器、频率分频器等，观察555定时器的工作情况。

四、实验结果与分析在实验过程中，我们观察到了以下现象和结果：1. 通过调节电阻和电容的数值，可以改变555定时器的输出频率和占空比。

2. 输入信号的不同波形对输出信号的响应也有影响，方波信号能够得到更稳定的输出。

3. 在不同的应用场景中，555定时器表现出了良好的性能，如在脉冲发生器中能够产生稳定的脉冲信号，在频率分频器中能够实现精确的频率分频。

通过对实验结果的分析，我们可以得出以下结论：1. 555定时器是一种非常实用的集成电路，具有广泛的应用前景。

2. 通过调节电阻和电容的数值，可以实现对555定时器的频率和占空比的精确控制。

3. 在不同的应用场景中，555定时器表现出了良好的稳定性和可靠性。

五、实验总结通过本次实验，我们深入了解了555定时器的基本原理和应用。

通过实际操作，我们掌握了555定时器的调节方法和应用技巧。

同时，我们也发现了555定时器在不同应用场景中的优势和局限性。

通过对实验结果的分析和总结，我们对555定时器有了更深入的理解。

总之，555定时器作为一种经典的集成电路，在电子领域有着广泛的应用。

通过实验，我们对555定时器的工作原理和应用场景有了更深入的了解。

555定时器的应用实验报告引言555定时器是一种广泛应用于电子电路中的集成电路，它具有稳定性高、成本低、可靠性强等特点。

在本次实验中，我们将通过实际操作，探索555定时器的应用。

实验材料•555定时器芯片•电阻•电容•LED灯•面包板•杜邦线•电源实验步骤第一步：搭建电路1.将555定时器芯片插入面包板中。

2.连接电阻和电容，以及其他所需元件。

具体连接方式如下所示：–将一个电阻的一端连接到芯片的引脚1（GND），另一端连接到引脚8（VCC）。

–将一个电阻的一端连接到引脚7（DIS），另一端连接到引脚8（VCC）。

–将一个电容的负极连接到引脚2（TRIG），正极连接到引脚6（THRES）。

–将一个电容的负极连接到引脚6（THRES），正极连接到引脚2（TRIG）。

–将一个电阻的一端连接到引脚6（THRES），另一端连接到引脚7（DIS）。

–连接LED灯，将正极连接到引脚3（OUT），负极连接到引脚1（GND）。

第二步：设置参数1.将电源连接到面包板上的合适位置，并打开电源。

2.调节电源电压为合适的数值，一般为5V。

3.根据实际需求，选择合适的电阻和电容值，并将其连接到电路中。

第三步：测试实验结果1.完成电路搭建后，按下555定时器芯片上的复位按钮，开始实验。

2.观察LED灯的亮灭情况，并记录下来。

3.根据实验结果，可以对555定时器的工作原理进行分析和解释。

结果分析根据实验结果，我们可以得出以下结论：1.当电容充电至阈值电压时，引脚3（OUT）输出高电平，LED灯亮起。

2.当电容放电至触发电压时，引脚3（OUT）输出低电平，LED灯熄灭。

3.通过调节电阻和电容的数值，可以改变LED灯亮灭的时间间隔。

结论通过本次实验，我们深入了解了555定时器的工作原理和应用。

通过调节电阻和电容的数值，我们可以实现不同的定时功能。

在实际应用中，555定时器被广泛用于计时器、脉冲发生器、频率分频器等电子电路中，具有重要的实际意义。

555定时器及其应用实验总结一、引言本文主要讨论555定时器及其应用实验。

555定时器是一种集成电路，常用于脉冲、计时和振荡等电子电路中。

本文将从原理、使用方法、实验步骤和应用实例等方面进行深入探讨。

二、555定时器原理1.555定时器的基本结构和引脚功能–555定时器包含8个引脚，分别是VCC、GND、TRIG、OUT、RESET、CTRL、THRES和DISCH。

–VCC和GND分别为电源引脚，提供正负电源。

–TRIG为触发引脚，接收触发脉冲信号。

–OUT为输出引脚，输出555定时器的工作状态。

–RESET为复位引脚，用于将555定时器重置到初始状态。

–CTRL为控制引脚，用于控制555定时器的工作模式。

–THRES为阈值引脚，用于设置计时时间。

–DISCH为放电引脚，用于开始放电阶段。

2.555定时器的工作原理–555定时器基于比较器和RS触发器的结构，通过电容充放电实现定时功能。

–当TRIG引脚接收到触发脉冲信号时，555定时器会开始一个计时周期。

–在计时过程中，电容会逐渐充电，直到充电到阈值引脚设定的电压水平。

–一旦充电到达阈值，输出引脚会翻转状态，并且电容会被放电。

–放电过程会持续到电容放电到低电压水平，此时输出引脚再次翻转状态。

–定时周期不断重复，实现定时功能。

三、555定时器的使用方法1.基本工作模式–555定时器有3种基本工作模式，分别是单稳态、连续振荡和脉冲振荡模式。

–单稳态工作模式下，输出引脚会在接收到触发脉冲信号后保持一个稳定的状态。

–连续振荡工作模式下，输出引脚会周期性地翻转状态，产生一串方波信号。

–脉冲振荡工作模式下，输出引脚会周期性地输出脉冲信号。

2.555定时器的参数设置–设置阈值电压水平可以改变定时周期，从而改变输出信号的频率。

–改变电容和电阻的数值可以进一步调节定时周期。

–通过改变电源电压可以调节输出信号的幅度。

3.555定时器的电路接法–不同工作模式的555定时器电路接法有所差异。

555定时器及其应用实验报告实验报告：555定时器及其应用一、实验目的1.了解555定时器的结构和工作原理；2.学会使用555定时器搭建基本的定时电路；3.掌握555定时器的应用。

二、实验材料1.电源；2.555定时器芯片；3.电阻、电容等元器件；4.示波器、万用表等实验仪器；5.连接线等实验辅助器材。

三、实验原理555定时器是一种广泛应用于定时电路中的集成电路。

它具有三个功能引脚：触发引脚(TRIG)、控制引脚(CON)和复位引脚(RES)。

在定时工作模式下，555定时器可通过选择不同的电阻和电容值，实现不同的定时效果。

四、实验步骤1.搭建555定时器的基本电路。

将555定时器芯片插入实验板上，并根据电路图连接相应的元器件和电源。

2.测量电路的参数。

使用万用表测量电路中各个元器件的电阻、电容值，并记录下来。

3.调试电路并观察现象。

根据实验板上的示波器，调整电路，观察波形的变化，并记录下观察到的现象。

五、实验结果与分析通过调试和观察，实验发现在555定时器基本电路中，当输入信号触发引脚(TRIG)的电压高于比较引脚(THRESH)的电压时，输出引脚会输出高电平信号，反之输出引脚则输出低电平信号。

通过调整电压和触发条件，可以实现不同的定时效果。

六、实验应用1.交通信号灯。

通过555定时器的输出信号控制灯光的切换，实现交通信号灯的闪烁效果，提醒行人和车辆注意交通状况。

2.蜂鸣器报警器。

通过555定时器的输出信号控制蜂鸣器的频率，实现报警器的报警效果，用于安防应用中。

3.继电器控制。

通过555定时器的输出信号控制继电器的通断，实现对电器设备的定时自动控制。

七、实验总结本实验通过对555定时器的学习和实验应用，深入理解了555定时器的结构、工作原理和应用场景。

通过实验，掌握了555定时器的基本使用方法，并在实验中成功搭建了基本的定时电路，同时也了解了其应用于交通信号灯、报警器和继电器控制等方面。

通过本次实验，对电子学的学习和实践经验也得到了提升。

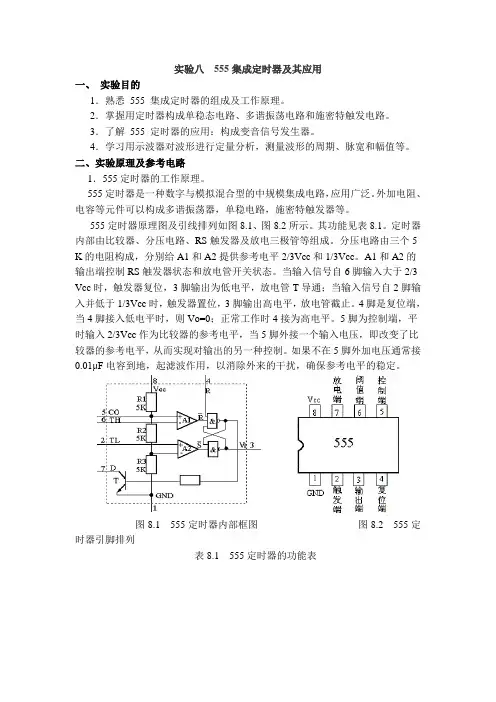

实验八555集成定时器及其应用一、实验目的1．熟悉555 集成定时器的组成及工作原理。

2．掌握用定时器构成单稳态电路、多谐振荡电路和施密特触发电路。

3．了解555 定时器的应用：构成变音信号发生器。

4．学习用示波器对波形进行定量分析，测量波形的周期、脉宽和幅值等。

二、实验原理及参考电路1．555定时器的工作原理。

555定时器是一种数字与模拟混合型的中规模集成电路，应用广泛。

外加电阻、电容等元件可以构成多谐振荡器，单稳电路，施密特触发器等。

555定时器原理图及引线排列如图8.1、图8.2所示。

其功能见表8.1。

定时器内部由比较器、分压电路、RS触发器及放电三极管等组成。

分压电路由三个5 K的电阻构成，分别给A1和A2提供参考电平2/3Vcc和1/3Vcc。

A1和A2的输出端控制RS触发器状态和放电管开关状态。

当输入信号自6脚输入大于2/3 Vcc时，触发器复位，3脚输出为低电平，放电管T导通；当输入信号自2脚输入并低于1/3Vcc时，触发器置位，3脚输出高电平，放电管截止。

4脚是复位端，当4脚接入低电平时，则Vo=0；正常工作时4接为高电平。

5脚为控制端，平时输入2/3Vcc作为比较器的参考电平，当5脚外接一个输入电压，即改变了比较器的参考电平，从而实现对输出的另一种控制。

如果不在5脚外加电压通常接0.01μF电容到地，起滤波作用，以消除外来的干扰，确保参考电平的稳定。

图8.1 555定时器内部框图图8.2 555定时器引脚排列表8.1 555定时器的功能表2．典型应用（1）构成单稳态触发器电路如图8.3所示，接通电源→电容C充电（至2/3Vcc）→RS触发器置0→Vo=0，T导通，C放电，此时电路处于稳定状态。

当2加入VI<1/3Vcc时，RS 触发器置1，输出Vo=1，使T 截止。

电容C开始充电，按指数规律上升，当电容C充电到2/3Vcc时，A1翻转，使输出Vo=0。

此时T又重新导通，C很快放电，暂稳态结束，恢复稳态，为下一个触发脉冲的到来作好准备。

序列信号发生器的分析一、实验目的1．掌握由555定时器构成单稳态触发器的方法。

2．研究应用555定时器构成单稳态触发器的功能和特性。

二、实验仪器安装有Multisim10虚拟软件的个人电脑。

三、实验原理A．单稳态触发器的主要功能是延时、定时。

它主要有三个特点:B．有一个稳态和一个暂稳态；C．在外来出发脉冲的作用下, 能够从稳态翻转为暂稳态；暂稳态维持一段时间以后将自动返回稳态, 而暂稳态维持时间与触发脉冲无关, 仅决定于电路本身的参数。

图8-1是由555定时器构成的单稳态触发器实验电路图, 图中, 外触发信号由函数信号发生器XFG1产生, 从555定时器TRI端输入；示波器XSC1通道A（CH1）和通道B（CH2）用以观察输入信号和输出信号波形；R1、C1决定暂稳态时间tw（tw=1.1RC）。

四、实验步骤1．打开Multisim10工作界面, 按实验电路图8-1, 在元件器库中取出555定时器及电阻电容器；在仪器库中取出函数信号发生器XFG及示波器XSC, 构建由555定时器等组成的单稳触发器。

调整函数信号发生器产生信号：方波、频率300Hz、幅值2.5V、占空比90%, 示波器根据信号发生器频率、幅值的调整相对应的扫描时间、灵敏度。

检查电路连接及仪器调整正确后, 打开仿真工作开关。

观察示波器两通道波形变化, 画出两波形时间波形图, 并读出输出信号一周期内暂稳态时间tw是 1.1ms 。

将R1改为47KΩ, 画出两波形时间波形图, 并读出信号一周期内暂稳态时间tw是 5.2ms 。

f=1/（1.67*2ms）= 299Hz将上意实验步骤（第4）函数信号发生器产生信号频率改为500Hz, 观察波形, 比较两稳态时间tw和输出频率。

Tw=5.22ms f=1/6ms=333Hz画出函数信号发生器、示波器波形, 或在电脑捕捉波形图（有条件）并保存。

如上图五、分析思考单稳态触发器输出脉冲宽度tw的测量值与理论值比较, 误差如何？答: 单稳态触发器输出脉冲宽度tw的测量值与理论值比较误差相对较小。

实验⼋_555集成定时器及其应⽤实验⼋555集成定时器及其应⽤⼀、实验⽬的1．熟悉555 集成定时器的组成及⼯作原理。

2．掌握⽤定时器构成单稳态电路、多谐振荡电路和施密特触发电路。

3．了解555 定时器的应⽤：构成变⾳信号发⽣器。

4．学习⽤⽰波器对波形进⾏定量分析，测量波形的周期、脉宽和幅值等。

⼆、实验原理及参考电路1．555定时器的⼯作原理。

555定时器是⼀种数字与模拟混合型的中规模集成电路，应⽤⼴泛。

外加电阻、电容等元件可以构成多谐振荡器，单稳电路，施密特触发器等。

555定时器原理图及引线排列如图8.1、图8.2所⽰。

其功能见表8.1。

定时器内部由⽐较器、分压电路、RS触发器及放电三极管等组成。

分压电路由三个5 K的电阻构成，分别给A1和A2提供参考电平2/3Vcc和1/3Vcc。

A1和A2的输出端控制RS触发器状态和放电管开关状态。

当输⼊信号⾃6脚输⼊⼤于2/3 Vcc时，触发器复位，3脚输出为低电平，放电管T导通；当输⼊信号⾃2脚输⼊并低于1/3Vcc时，触发器置位，3脚输出⾼电平，放电管截⽌。

4脚是复位端，当4脚接⼊低电平时，则Vo=0；正常⼯作时4接为⾼电平。

5脚为控制端，平时输⼊2/3Vcc作为⽐较器的参考电平，当5脚外接⼀个输⼊电压，即改变了⽐较器的参考电平，从⽽实现对输出的另⼀种控制。

如果不在5脚外加电压通常接0.01µF电容到地，起滤波作⽤，以消除外来的⼲扰，确保参考电平的稳定。

图8.1 555定时器内部框图图8.2 555定时器引脚排列表8.1 555定时器的功能表2．典型应⽤（1）构成单稳态触发器电路如图8.3所⽰，接通电源→电容C充电（⾄2/3Vcc）→RS触发器置0→Vo=0，T导通，C放电，此时电路处于稳定状态。

当2加⼊VI<1/3Vcc时，RS 触发器置1，输出Vo=1，使T 截⽌。

电容C开始充电，按指数规律上升，当电容C充电到2/3Vcc时，A1翻转，使输出Vo=0。

555定时器及其应用实验报告实验报告：555定时器及其应用摘要：本次实验主要介绍了555定时器的基本原理和应用。

通过实验，深入了解了555定时器的工作原理，并熟悉了其在电子电路中的应用。

1.引言2.原理555定时器的基本原理是通过耦合电容和电阻的组合产生不同的输出脉冲信号，实现定时功能。

其内部结构主要由电源控制电路、比较器、RS 触发器和输出级组成。

它有3个触发方式：1）单稳触发器（Monostable）；2）双稳触发器（Bistable）；3）多稳触发器（Astable）。

3.单稳触发器实验3.1实验目的通过实验，了解并验证单稳触发器的工作原理，以及555定时器的基本连接方式。

3.2实验材料与设备-555定时器芯片-电解电容-电阻-集成电路插座-万用表-示波器-示教电源3.3实验步骤3.3.1连接电路：按照实验指导书上的电路图，将555定时器、电解电容和电阻按照正确的连接方式连接在面包板上。

3.3.2验证实验：给555定时器上电，用示教电源调整输入电平，观察输出脉冲信号。

4.双稳触发器实验4.1实验目的通过实验，了解并验证双稳触发器的工作原理，以及555定时器的基本连接方式。

4.2实验材料与设备-555定时器芯片-电解电容-电阻-集成电路插座-万用表-示波器-示教电源4.3实验步骤4.3.1连接电路：按照实验指导书上的电路图，将555定时器、电解电容和电阻按照正确的连接方式连接在面包板上。

4.3.2验证实验：给555定时器上电，用示教电源调整输入电平，观察输出脉冲信号。

5.多稳触发器实验5.1实验目的通过实验，了解并验证多稳触发器的工作原理，以及555定时器的基本连接方式。

5.2实验材料与设备-555定时器芯片-电解电容-电阻-集成电路插座-万用表-示波器-示教电源5.3实验步骤5.3.1连接电路：按照实验指导书上的电路图，将555定时器、电解电容和电阻按照正确的连接方式连接在面包板上。

5.3.2验证实验：给555定时器上电，用示教电源调整输入电平，观察输出脉冲信号。

555定时器工作原理以及应用1.开关网络：555定时器由一个比较器、RS触发器和放大器组成。

比较器根据输入电压与参考电压的大小关系来产生输出信号。

RS触发器用于存储比较器的状态，在每次时钟脉冲到达时更新状态。

放大器用于放大输出信号。

2.RS触发器：RS触发器由两个非反馈的比较器和一个混沌器构成，具有两个触发输入和一个输出。

其中一个输入称为R（复位），另一个输入称为S（设置），输出称为Q。

当R=0，S=1时，输出Q=1；当R=1，S=0时，输出Q=0；当R=1，S=1时，输出Q的状态由之前的状态决定。

3.模式选择：555定时器有多种工作模式可选择，包括单稳态（单谐振脉冲）、正脉冲生成、负脉冲生成和方波振荡等。

4.外部电路：555定时器通常需要外部电路来设置定时器的时间参数。

外部电路通常由电阻和电容组成，并连接到定时器的相关引脚上。

电阻和电容的数值决定了定时器的时间延迟。

1.方波振荡器：555定时器可以配置为方波振荡器，产生一个稳定的方波输出信号。

这种方波信号常用于时序控制、频率测量和数字信号处理等。

2.时脉发生器：555定时器可以将其配置为时钟发生器，生成用于时序控制的脉冲信号。

时脉发生器常用于数字电路、计数器和触发器等的同步和控制。

3.延时器：555定时器可以用作延时器，控制载波通信的传输延迟。

延时器广泛应用于雷达、无线电通信和自动控制系统等领域。

4.脉冲生成器：555定时器可以生成单谐振脉冲，用于测量和检测应用。

脉冲生成器常用于电子设备的调试和测试。

5.脉宽调制：555定时器可以配置为脉宽调制器，用于控制电路的输出脉冲宽度。

脉宽调制常用于功率电子设备、音频设备和通信设备等的控制和调节。

总之，555定时器通过将相关元器件和电路组合在一起，实现了方波振荡、时序控制、延时计时和脉冲生成等功能。

它在电子设备中的广泛应用，使得我们能够更好地实现电路的精确控制和稳定性。

555定时器及其应用实验报告引言：555定时器是一种集成电路，广泛应用于定时、脉冲、频率调制、频率分割和频率测量等领域。

本文将介绍555定时器的基本原理和实验过程，并探讨其在电子领域中的应用。

一、555定时器的基本原理555定时器是一种多功能集成电路，由比较器、RS触发器、RS锁存器和电压比较器等组成。

它的工作基于门电路的触发与复位过程，实现了不同的定时功能。

二、555定时器的工作模式555定时器有三种基本工作模式：单稳态、自由运行和串接。

在单稳态模式下，555定时器输出一个脉冲宽度可调的方波信号；在自由运行模式下，它输出一个连续变化的方波信号；在串接模式下，多个555定时器可以通过级联实现更复杂的定时功能。

三、实验过程为了验证555定时器的工作原理，我们进行了以下实验：1. 准备实验所需材料：555定时器芯片、电容、电阻等。

2. 连接电路：按照电路图将555定时器与其他元件连接起来。

3. 设置参数：根据实验要求调整电容和电阻的数值。

4. 运行实验：给电路通电，观察555定时器输出的信号波形。

5. 记录实验结果：记录实验过程中观察到的波形变化和参数调整情况。

四、实验结果与分析通过实验，我们观察到555定时器的输出信号波形随着电容和电阻数值的变化而改变。

通过调整电容和电阻的数值，我们可以控制输出信号的频率和占空比。

这证明了555定时器的可靠性和灵活性。

五、555定时器的应用555定时器在电子领域中有广泛的应用，以下是一些典型的应用场景：1. 脉冲生成：通过调整电容和电阻的数值，可以产生不同频率的脉冲信号，用于驱动其他电路或触发器件。

2. 方波发生器：通过在555定时器中添加元件，如电容和电阻，可以实现方波信号的产生和调节。

3. 时钟电路：555定时器可以用作时钟电路的基础元件，用于控制其他电子设备的定时功能。

4. 脉宽调制：通过调整电容和电阻的数值，可以实现脉宽调制功能，用于控制电子设备的输出功率。

实验八 555定时器--实验报告要求一、实验目的(0.5分）掌握555定时器的结构和工作原理，学会对此芯片的正确使用；学会分析和测试用555定时器构成的多谐振荡器，单稳态触发器，施密特触发器等三种典型电路。

二、实验设备与器件（0.5分）三、实验原理和电路（1分）1．器件特性555定时器是一种中规模集成电路，外形为双列直插8脚结构，体积很小，使用起来方便。

只要在外部配上几个适当的阻容元件，就可以构成史密特触发器、单稳态触发器及自激多谐振荡器等脉冲信号产生与变换电路。

它在波形的产生与变换、测量与控制、定时电路、家用电器、电子玩具、电子乐器等方面有广泛的应用。

引脚功能：V i1（TH ）：高电平触发端，简称高触发端，又称阈值端，标志为TH 。

.(a) 555的逻辑符号(b) 555的引脚排列图2 555定时器逻辑符号和引脚图1 555定时器内部结构 Vi1(TH)Vi2Vco..V i2（TR ）：低电平触发端，简称低触发端，标志为TR 。

V CO ：控制电压端。

V O ：输出端。

Dis ：放电端。

Rd ：复位端。

555定时器内含一个由三个阻值相同的电阻R 组成的分压网络，产生31V CC 和32V CC 两个基准电压；两个电压比较器C 1、C 2；一个由与非门G 1、G 2组成的基本RS 触发器（低电平触发）；放电三极管T 和输出反相缓冲器G 3。

555定时器的控制功能说明见表1。

2．施密特触发器由555定时器组成的施密特触发器见图3；在数字电路中用于脉冲信号的整形。

当输入V i 是不规则信号时，经史密特触发器处理后，输出为规则的方波；将史密特触发器用于数据通讯电路中，具有一定的抗干扰能力。

图 3施密特发器电路的电路图和波形图 3．单稳态触发器图4所示为单稳态触发器的电路和波形图。

单稳态触发器在数字电路中常用于规整信号的脉冲宽度（T W ）：将脉宽不一致的信号输入单稳态触发器后，可输出脉宽一致的脉冲信号。

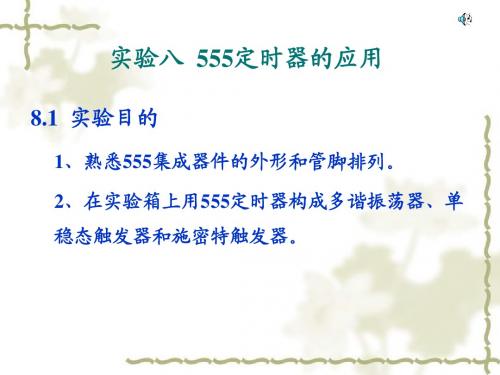

555定时器及其应用实验总结555定时器是一种常用的集成电路，在多种电子设备和系统中广泛应用。

本文将就555定时器及其应用实验进行总结，分别探讨其工作原理、应用特点和实验设计等方面，以期为相关领域的研究和开发提供参考和指导。

一、555定时器的基本原理555定时器是由美国技术人员Hans Camenzind于1971年发明的一种集成电路，由单个电晶体管和几个电阻、电容器等基本元件构成。

它具有时序控制和脉冲发生等功能，可实现定时器、频率计、脉冲宽度调制、多谐振荡器等多种应用。

555定时器有两种基本工作模式：单稳态模式和多谐振荡器模式。

1. 单稳态模式当555定时器处于单稳态模式时，其输出电平为低电平，输入端的电平高低或电位变化对输出电平没有直接影响。

只有当外部触发器发出触发信号时，输入端电平跃升，输出电平在一定的时间内向高电平翻转，然后恢复原来的状态，重新变为低电平。

这种模式下，555定时器可以用来实现各种录音、闪光灯等控制功能。

2. 多谐振荡器模式当555定时器处于多谐振荡器模式时，其输出电平将一直运行并不断跳变，没有稳定的高或低电平幅度。

该模式下，555定时器可以用来实现时钟、倒计时、频率计等多种应用。

二、555定时器的应用特点555定时器作为一种通用性强且价格低廉的集成电路，具有多种应用特点：1. 可以通过外部元件控制输出电平的幅度、频率和占空比等参数，以满足不同的控制要求。

2. 输入信号的幅度和宽度大致相同，对电源的稳定性要求不高，使其适用于电子系统的各种环境。

3. 在不同工作模式下，555定时器的控制电路相对简单，容易调节和优化，因此广泛应用于各种电子行业和领域。

三、555定时器应用实验设计基于555定时器的应用特点和工作原理，可以进行多种有趣的实验设计，例如：1. 基于单稳态模式的实验（1）控制LED灯闪烁根据单稳态模式的工作原理，我们可以将555定时器的输出插入到LED灯的控制电路中，实现LED灯的闪烁效果。
