导线悬挂点应力计算的基本公式

架空线的弧垂、线长及应力计算1 弧垂、线长计算架空线由于档距很大，材料的刚性影响可忽略不计，架空线的形状就像一条两端悬挂的柔软的索链。

所以，可以按悬链线进行计算其弧垂和线成，其方程为：弧垂 f = σ/g〔ch（gl/2σ）－1〕线长L = 2σ/g〔sh（gl/2σ）〕上二式写成级数形式展开后为：f = σ/g{〔1＋（L12g2/8σ2）＋（L14g4/38σ4）＋……〕－1}= （L12g/8σ）＋（L14g3/38σ3）＋……L = 2σ/g{（L1g/2σ）＋（L13g3/48σ3）＋（L15g5/3840σ5）＋……}= L1＋（L13g2/24σ2）＋（L15g4/1920σ4）＋……为了简化计算，工程上取f第一项计算弧垂，取L前二项计算线长（即用抛物线方程代替悬链线方程近似计算）：f = L12g/8σL = L1＋（L13g2/24σ2）= L1＋（8 f2/3 L1）式中，L1—档距，m；g —架空线的比载，N/m·mm2g = W/S其中，W —单位长度导线重量，N/m；S —导线截面积，mm2σ—架空线最低点应力（水平应力），N/mm2。

按上式计算的误差：当弧垂不大于档距的5%时，线长误差率小于15×10-4%。

几种情况弧垂计算：①在交叉跨越档距中一般需计算被跨越物上面任一点导线的弧垂f x，以便校验交叉跨越距离。

档距中任一点导线的弧垂按下式计算：f x = x（L1－x）g/2σ= 4 f x（1－x/L1）/L1式中，x—从悬挂点至计算坐标点的水平距离，m。

②在悬挂点具有高差的档距中架空线的计算需用斜抛物线法，即：L =（L1/cosφ）＋（L13g2 cosφ/24σ2）f = L12g/8σcosφf x = x（L1－x）g/2σcosφ式中，φ—高差角，φ = arc tg（h/L1）其中，h —高差；L1—档距。

2 应力计算①架空线任一点处的应力架空线各点所受应力的方向是沿架空线切线方向变化的，最低点处的应力称为水平应力，只要知道最低点应力，架空线上任一点的应力都可以用下式计算求得：σX= σ＋（f－f x）g式中，σX—架空线任一点处的应力，N/mm2；σ—架空线最低点应力（水平应力），N/mm2；f —架空线弧垂，m；f x—计算点导线的弧垂，m；g —架空线比载，N/m·mm2。

导线悬垂角计算茶淀110kV专用牵引站电源线工程施工图设计后茶线45#～48#导线悬挂点应力计算1、导线应力特性数据1.1 导线型号:JL/LB14-300/40;截面积S=338.99mm2；1.2 安全系数：K=3.5,最大使用应力：82.3918 N/mm2；1.3 被检查段中间档跨越永定河，共分为3档，档距分别为：L1=267m，高差△h1=26.3m ；L2=675m，高差△h2=6.5m；L3=223m，高差△h3=20m。

档距所在耐张段代表档距l db=538.3m,受最大风工况控制；1.4 导线相应比载：γ1＝3.027×10-2,γ4（0，30）=4.582×10-2；2、导线悬挂点最大允许高差计算导线最大允许高差h=sh[ch-1(σp/σm)-γ*l/2σm]*2σm*sh（γ*l/2σm）《电力工程高压送电线路设计手册》（第二版）P605，式(8-2-9)式中：h ——当导线悬挂点应力比弧垂最低点应力高10%时，悬挂点允许高差，m；σm——导线最低点最大使用应力，取82.3918 N/mm2；σp——导线悬挂点允许应力，取1.1σm ，N/mm2；γ——与σm相对应情况下的导线比载，N/m·mm2。

将以上数据代入式(8-2-9)右边：2.1档距L1=267m，高差△h1=26.3m时：悬挂点允许高差h 1 =sh[ch-1（1.1σm/σm）-4.582×10-2*267/2/82.3918]*2*82.3918*sh （4.582×10-2*267/2/82.3918）=107.66〉△h1=26.3m；2.2档距L2=675m，高差△h2=6.5m时：悬挂点允许高差h 2 =sh[ch-1（1.1σm/σm）-4.582×10-2*675/2/82.3918]*2*82.3918*sh （4.582×10-2*675/2/82.3918）=192.05〉△h2=37.5m；2.3档距L3=223m，高差△h3=20m时：悬挂点允许高差h 3 =sh[ch-1（1.1σm/σm）-4.582×10-2*223/2/82.3918]*2*82.3918*sh （4.582×10-2*223/2/82.3918）=92.84〉△h3=20m；导线最大允许高差均比实际高差大，可满足规程要求。

架空线常用计算公式和应用举例前言在基层电力部门从事输电线路专业工作的技术人员，需要掌握导线的基本的计算方法。

这些方法可以从教材或手册中找到。

但是，教材一般从原理开始叙述，用于实际计算的公式夹在大量的文字和推导公式中，手册的计算实例较少，给应用带来一些不便。

本书根据个人在实际工作中的经验，摘取了一些常用公式，并主要应用Excel工作表编制了一些例子，以供相关人员参考。

本书的基本内容主要取材于参考文献，部分取材于网络。

所用参考文献如下：1. GB50545 -2010 《110～750kV架空输电线路设计规程》。

2. GB50061-97 《66kV及以下架空电力线路设计规范》。

3. DL/T5220-2005 《10kV及以下架空配电线路设计技术规程》。

4. 邵天晓著，架空送电线路的电线力学计算，中国电力出版社，2003。

5. 刘增良、杨泽江主编，输配电线路设计, 中国水利水电出版社，2004。

6.李瑞祥编，高压输电线路设计基础，水利电力出版社，1994。

7.电机工程手册编辑委员会，电机工程手册，机械工业出版社，1982。

8.张殿生主编，电力工程高压送电线路设计手册，中国电力出版社，2003。

9.浙西电力技工学校主编，输电线路设计基础，水利电力出版社，1988。

10.建筑电气设计手册编写组，建筑电气设计手册，中国建筑工业出版社，1998。

11.许建安主编，35-110kV输电线路设计,中国水利水电出版社，2003。

由于个人水平所限，书中难免出现错误，请识者不吝指正。

四川安岳供电公司李荣久 2015-9-16目录第一章电力线路的导线和设计气象条件第一节导线和地线的型式和截面的选择一、导线型式二、导线截面选择与校验的方法三、地线的选择第二节架空电力线路的设计气象条件一、设计气象条件的选用二、气象条件的换算第二章导线（地线）张力(应力)弧垂计算第一节导线和地线的机械物理特性与单位荷载一、导线的机械物理特性二、导线的单位荷载第二节导线的最大使用张力和平均运行张力一、导线的最大使用张力二、导线的平均运行张力第三节导线张力弧垂的精确计算一、导线的悬链线解析方程式二、导线的张力、弧垂与线长三、导线的允许档距和允许高差四、导线悬挂点等高时的张力弧垂计算五、架空线的等效张力（平均张力）第四节导线张力弧垂的近似计算一、导线的抛物线解析方程式二、导线的张力、弧垂与线长第五节水平档距和垂直档距一、水平档距和水平荷载二、垂直档距和垂直荷载第六节导线的状态方程式一、孤立档的状态方程式二、连续档的状态方程式和代表档距第七节临界档距一、用斜抛物线状态方程式求临界档二、用临界档距判别控制条件所控制的档距范围第八节导线张力弧垂计算步骤第九节导线应力弧垂分析一、导线和地线的破坏应力与比载二、导线的悬链线公式三、导线应力弧垂的近似计算四、水平档距和垂直档距五、导线的斜抛物线状态方程式六、临界档距第三章特殊情况导线张力弧垂的计算第一节档距中有一个集中荷载时导线张力弧垂的计算一、档距中有一个集中荷载的弧垂和张力二、导线强度及对地或交叉跨越物距离的校验第二节孤立档导线的计算一、耐张绝缘子串的单位荷载二、孤立档导线的张力和弧垂三、孤立档的临界档距第三节导线紧线时的过牵引计算一、紧线施工方法与过牵引长度二、过牵引引起的伸长和变形三、不考虑耐张绝缘子串的导线过牵引计算四、孤立档考虑耐张绝缘子串的导线过牵引计算第四节连续倾斜档的安装计算一、连续倾斜档导线安装时的受力分析二、连续倾斜档观测弧垂的确定三、悬垂线夹安装位置的调整四、地线的安装第五节耐张绝缘子串倒挂的校验第六节悬垂线夹悬垂角的计算第四章导线和地线的防振计算第一节防振锤和阻尼线一、防振锤的安装二、阻尼线的安装第二节分裂导线的防振第五章架空线的不平衡张力计算第一节刚性杆塔固定横担线路不平衡张力的计算一、线路产生不平衡张力时的几种关系二、不均匀覆冰或不同时脱冰时的不平衡张力求解方法三、断线张力求解方法四、导线从悬垂线夹松落时的不平衡张力第二节固定横担线路考虑杆塔挠度时不平衡张力的计算一、线路产生不平衡张力时的几种关系二、不均匀覆冰或不同时脱冰时考虑杆塔挠度的不平衡张力求解方法三、考虑杆塔挠度时的断线张力求解方法第三节转动型横担线路断线张力的计算一、断线张力的求解方程二、断线张力的计算机试凑求解方法第四节相分裂导线不平衡张力的计算一、计算分裂导线的不平衡张力的公式二、计算公式中几个参数的取值与计算三、不平衡张力的求解方法四、用Excel工作表进行计算的方法第五节地线支持力的计算一、电杆的刚度和刚度系数二、电杆的挠度三、地线支持力的计算四、地线支持力的计算机试凑求解方法第六章架空线弧垂观测计算第一节弧垂观测概述一、观测档的选择二、导线初伸长的处理三、弧垂的观测方法四、弧垂的调整与检查五、观测弧垂时应该注意的问题第二节均布荷载下的弧垂的观测参数计算一、用悬链线法求弧垂观测参数二、弧垂观测角的近似计算公式三、用异长法和等长法观测弧垂时a、b与弧垂f的关系第三节观测档内联有耐张绝缘子串时弧垂的观测参数计算一、观测档弧垂的计算公式二、用等长法和异长法观测弧垂三、用角度法观测弧垂架空线常用计算公式和应用举例 安岳供电公司 李荣久第一章 电力线路的导线和设计气象条件第一节 导线和地线的型式和截面的选择一、导线型式常用导线的型号和名称如表1-1-1。

导线控制应力判断方法及用微机进行弧垂计算导线在输电线路中起着承载电流和重量的作用。

在输电线路中，导线的弧垂和应力是十分重要的参数，其合理的控制对于线路的安全运行和寿命有着重要影响。

本文将介绍导线控制应力的判断方法，并讨论使用微机进行弧垂计算的原理和步骤。

一、导线控制应力的判断方法导线的应力可以通过以下方法进行判断和控制。

1.等效应力法等效应力法是通过计算导线的总应力来判断导线是否超过了允许的应力值。

总应力包括机械应力、热应力和冲击应力等。

计算公式如下：σ=σm+σt+σi其中，σ为总应力，σm为机械应力，σt为热应力，σi为冲击应力。

2.拉线法拉线法是通过拉线仪等仪器直接测量导线的应力。

通过对导线进行拉线实验，可以得到导线的弹性限度，进而判断导线的应力是否超过了允许的范围。

3.挠度法挠度法是通过测量导线的挠度来判断导线的应力是否超限。

通过测量导线的弧垂和支立点的高度差，可以计算出导线的应力。

以上方法都是基于导线的物理特性和力学原理来进行判断的，可以得到较为准确的结果。

但要注意的是，不同类型的导线在应力判断上可能存在差异，需要根据具体情况选择合适的方法。

二、用微机进行弧垂计算的原理和步骤微机弧垂计算方法是基于物理和数学原理，通过计算机算法进行弧垂计算，从而得到导线的弧垂和应力等参数。

其原理和步骤如下：1.建立导线模型首先需要建立导线的模型，包括导线的几何形状、材料性质和线路条件等。

导线的几何形状包括导线的横截面形状、弹性系数和断裂应变等。

2.计算导线的张力通过导线的拉力计算公式，根据导线的长度、重力和线路条件等参数，计算导线的张力。

导线的张力是导线弧垂计算的基础。

3.计算导线的弧垂根据导线的张力和线路条件，使用弧垂计算公式，通过迭代计算，得到导线的弧垂。

常用的弧垂计算方法有杨氏公式、西格尔公式和拉平公式等。

4.判断导线应力是否超限通过计算得到导线的应力，使用上述的导线控制应力的判断方法，判断导线的应力是否超过了允许的范围。

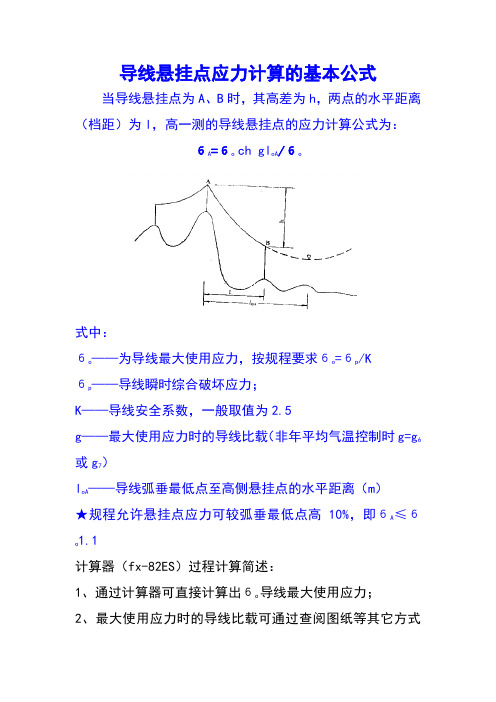

导线悬挂点应力计算的基本公式当导线悬挂点为A、B时，其高差为h，两点的水平距离（档距）为l，高一测的导线悬挂点的应力计算公式为：
бA=бo ch gl oA/бo
式中：
бo——为导线最大使用应力，按规程要求бo=бp/K
бp——导线瞬时综合破坏应力；
K——导线安全系数，一般取值为2.5
g——最大使用应力时的导线比载（非年平均气温控制时g=g6或g7）
l oA——导线弧垂最低点至高侧悬挂点的水平距离（m）
★规程允许悬挂点应力可较弧垂最低点高10%，即бA≤б
o1.1
计算器（fx-82ES）过程计算简述：
1、通过计算器可直接计算出бo导线最大使用应力；
2、最大使用应力时的导线比载可通过查阅图纸等其它方式
得取；
3、“双曲余弦函数Ch”可通过fx-82ES计算获取；（fx-82ES 按hyp、选择2：cosh输入及可得结果。

）
本文参考：在悬挂点不等高状态下导线悬挂点应力控制的探讨·广西送变电建设公司·陈全贤。
