6第六节能控性能观测与传递函数的关系

能控性与能观测性现代控制理论的能控性能观测性是建立在状态空间描述的基础上，状态方程描述了输入u(t)引起状态x(t)的变化过程，输出方程则描述了由状态的变化引起输出y(t)的变化，能控性能观测性就是分析输入u(t)对状态x(t)的控制能力和输出y(t)对状态的反映能力，一个系统若具有能控性和能观测性，人们就可以对它实施最优控制。

一、引言1960年卡尔曼提出系统的能控性和能观测性问题，它是系统的两个基本特征。

对经典控制理论所讨论的SISO(单输入单输出系统)，它的输入量和输出量之间的动态关系可唯一的由系统的传递函数确定，即唯一输入对应唯一输出，而且输出可观测也可唯一确定输入。

现代控制理论着眼于分析、优化和控制MIMO（多输入多输出）系统内部特性和动态变化状态，其状态变量向量维数一般比输入向量维数高，并且有时还不能测量，所以存在系统内部状态能量控制和能观测问题。

二、能控性能控系统：假设系统初时刻处于状态空间任一点x=x(t0),倘若能够找到容许控制函数(输入)u在有限时间区间j内将系统由初态x转移到状态空间原点x(tj)=0则称为能控系统。

能达系统：假设系统初始时刻位于状态原点x(t)=0,倘若能够找到容许函数(输入)u 在有限时间内将系统由初态转移到状态空间任一点x(t)=x则称系统为能达系统。

对于线性连续系统，能控和能达是等价的，对线性离散系统则不同。

线性定常系统状态完全能控的充要条件是其能控性矩阵QK=[B AB……An-1B]满秩(代数判据)，如果A为某个特征值有一个或者多个约旦矩阵则系统能控的充要条件是对于A的每个特征值的约旦块的B分块的最后一行都不全为零。

线性定常连续系统的输出的能控性判据为能控矩阵[CB CAB……CAn-1B]满秩（模态判据）。

能控性判据可以通过MATLAB直接得出矩阵的秩。

三、能观测性为了抑制干扰，降低参数灵敏度以构成最优系统，控制系统大多采用反馈形式，而反馈信息一般由系统的状态变量组合而成，但并非所有的状态变量在物理上都能测取到，于是提出能否通过输出的测量获得全部变量信息的问题，既可观测性。

1. 采样系统结构如图所示，求该系统的脉冲传递函数。

答案:该系统可用简便计算方法求出脉冲传递函数。

去掉采样开关后的连续系统输出表达式为对闭环系统的输出信号加脉冲采样得再对上式进行变量替换得2. 已知采样系统的结构如图所示，，采样周期=0.1s。

试求系统稳定时K的取值范围。

答案:首先求出系统的闭环传递函数。

由求得，已知T=0.1s，e-1=0.368，故系统闭环传递函数为，特征方程为D(z)=1+G(z)=z2+(0.632K-1.368)z+0.368=0将双线性变换代入上式得+1 4 +( 7 -0.632K)=0要使二阶系统稳定，则有K＞0，2.736-0.632K＞0故得到K的取值范围为0＜K＜4.32。

3. 求下列函数的z变换。

(1). e(t)=te-at答案:e(t)=te-at该函数采样后所得的脉冲序列为e(nT)=nTe-anT n=0，1，2，…代入z变换的定义式可得E(z)=e(0)+P(T)z-1+e(2T)z-2+…+e(n )z-n+…= + e-aT z-1+2Te-2aT z-2+…+n e-naT z-n+…= (e-aT z-1+2e -2aT z-2+…+ne-naT z-n+…)两边同时乘以e-aT z-1，得e-aT z-1E(z)=T(e-2aT z-2+2e-3aT z-3+…+ne-a(n+1)T z-(n+1)+…)两式相减，若|e-aT z-1|＜1，该级数收敛，同样利用等比级数求和公式，可得最后该z变换的闭合形式为(2). e( )=答案 e( )=对e( )= 取拉普拉斯变换．得展开为部分分式，即可以得到化简后得(3).答案:将上式展开为部分分式，得查表可得(4).答案:对上式两边进行z变换可得得4. 求下列函数的z反变换(1).答案:由于所以得所以可得(z)的z反变换为e(nT)=10(2n-1)(2).答案:由于所以得所以E(z)的z反变换为e(nT)=-n-1n+2n=2n-n-1(3).答案:由长除法可得E(z)=2z-1-6z-3+10z-5-14z-7+…所以其反变换为e*( )= δ( -T)- δ( - )+1 δ( -5T)-14δ( -7 )+18δ( -9 )+…(4).答案:解法1：由反演积分法，得解法2：由于所以得最后可得z 反变换为5. 分析下列两种推导过程：(1). 令x(k)=k1(k)，其中1(k)为单位阶跃响应，有答案:(2). 对于和(1)中相同的(k)，有x(k)-x(k-1)=k-(k-1)=1试找出(2)与(1)中的结果为何不同，找出(1)或(2)推导错误的地方。

第三章 控制系统的能控性和能观测性3-1能控性及其判据 一：能控性概念定义：线性定常系统(A,B,C)，对任意给定的一个初始状态x(t 0)，如果在t 1> t 0的有限时间区间[t 0,t 1]内，存在一个无约束的控制矢量u(t)，使x(t 1)=0，则称系统是状态完全能控的，简称系统是能控的。

可见系统的能控性反映了控制矢量u(t)对系统状态的控制性质,与系统的内部结构和参数有关。

二：线性定常系统能控性判据设系统动态方程为：x 2不能控y2则系统不能控，若2121,C C R R ==⎩⎨⎧+=+=DuCx y Bu Ax x设初始时刻为t 0=0，对于任意的初始状态x(t 0)，有： 根据系统能控性定义，令x(t f )=0，得：即：由凯莱-哈密尔顿定理：令 上式变为：对于任意x(0),上式有解的充分必要条件是Q C 满秩。

判据1：线性定常系统状态完全能控的充分必要条件是：⎰-+=ft f f f d Bu t x t t x 0)()()0()()(τττφφ⎰⎰---=--=-ff t f f t f f d Bu t t d Bu t t x 01)()()()()()()0(τττφφτττφφ⎰--=f t d Bu x 0)()()0(τττφ∑-=-==-1)()(n k kk A A eτατφτ∑⎰⎰∑-=-=-=-=101)()()()()0(n k t k k t n k k k ff d u B A d Bu A x ττταττταkt k u d u f=⎰)()(ττταUQ u u u u B A B A AB B Bu A x c k n n k kk -=⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎣⎡-=-=--=∑ 321121],,,[)0(能控性矩阵Q C =[B ，AB ，A 2B ，…A n-1B]满秩。

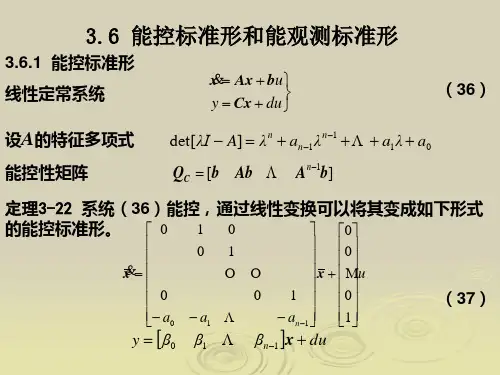

对于单输入系统，Q C =[b ，Ab ，A 2b ，…A n-1b] 如果系统是完全能控的，称（A 、B ）或（A 、b ）为能控对。

3.1 线性定常系统的能控性线性系统的能控性和能观测性概念是卡尔曼在1960年首先提出来的。

当系统用状态空间描述以后，能控性、能观测性成为线性系统的一个重要结构特性。

这是由于系统需用状态方程和输出方程两个方程来描述输入-输出关系，状态作为被控量，输出量仅是状态的线性组合，于是有“能否找到使任意初态转移到任意终态的控制量”的问题，即能控性问题。

并非所有状态都受输入量的控制，有时只存在使任意初态转移到确定终态而不是任意终态的控制。

还有“能否由测量到的由状态分量线性组合起来的输出量来确定出各状态分量”的问题，即能观测性问题。

并非所有状态分量都可由其线性组合起来的输出测量值来确定。

能控性、能观测性在现代控制系统的分析综合中占有很重要的地位，也是许多最优控制、最优估计问题的解的存在条件，本章主要介绍能控性、能观测性与状态空间结构的关系。

第一节线性定常系统的能控性能控性分为状态能控性、输出能控性（如不特别指明便泛指状态能控性）。

状态能控性问题只与状态方程有关，下面对定常离散系统、定常连续系统分别进行研究（各自又包含单输入与多输入两种情况）：一、离散系统的状态可控性引例设单输入离散状态方程为：初始状态为：用递推法可解得状态序列：可看出状态变量只能在+1或-1之间周期变化，不受的控制，不能从初态转移到任意给定的状态，以致影响状态向量也不能在作用下转移成任意给定的状态向量。

系统中只要有一个状态变量不受控制，便称作状态不完全可控，简称不可控。

可控性与系统矩阵及输入矩阵密切相关，是系统的一种固有特性。

下面来进行一般分析。

设单输入离散系统状态方程为：(3-1)式中，为维状态向量；为纯量，且在区间是常数，其幅值不受约束；为维非奇异矩阵，为系统矩阵；为维输入矩阵：表示离散瞬时，为采样周期。

初始状态任意给定，设为；终端状态任意给定，设为，为研究方便，且不失一般性地假定。

单输入离散系统状态可控性定义如下：在有限时间间隔内，存在无约束的阶梯控制信号，,，能使系统从任意初态转移到任意终态，则称系统是状态完全可控的，简称是可控的。

传递函数存在零极点对消，系统能控能观[中括号]：传递函数的零极点对消对系统的控制与观测性引言传递函数是描述连续时间线性时不变系统的数学工具，它能够帮助我们理解系统的特性以及系统的控制能力和观测性。

传递函数中的零点和极点对系统的控制和观测性起着关键作用。

本文将通过详细的步骤和分析，探讨传递函数中零极点对消的概念，以及如何实现系统的控制和观测能力。

一、传递函数的定义与实例传递函数是描述系统输入与输出关系的函数，它可以表示为H(s)=N(s)/D(s)，其中N(s)和D(s)分别是系统的分子部分和分母部分。

作为一个例子，我们考虑一个简单的一阶系统传递函数H(s)=1/(s+1)。

二、传递函数的零点和极点传递函数中的零点和极点是指使得传递函数取得零值和无穷值的输入信号。

对于上述的例子H(s)=1/(s+1)，传递函数的极点为s=-1。

极点的位置对系统的动态响应和稳定性具有重要影响。

三、传递函数的零极点对系统稳定性和控制性的影响传递函数的极点位置决定了系统的稳定性。

如果系统的所有极点都位于左半平面，则系统是稳定的。

相反，如果系统的极点存在于右半平面，系统则是不稳定的。

对于例子H(s)=1/(s+1)来说，它的极点位于s=-1，因此系统是稳定的。

另一方面，传递函数的零点位置对系统的控制性能有着重要影响。

零点相当于系统对输入信号的特殊灵敏度，它们可以导致更好的系统响应和稳定性。

如果系统具有零点，那么对于某些输入信号，系统可以减小或者抵消输出信号。

对于例子H(s)=1/(s+1)来说，系统没有零点，因此无法通过零极点对消的方法来控制输出。

四、零极点对消的概念与实现零极点对消是一种通过调整传递函数中的参数，使得系统的零点和极点相互抵消，从而改变系统的特性和性能的方法。

这种方法可以用于增加或减小系统对某些输入信号的灵敏度，提高系统的控制性能。

具体实现零极点对消方法有很多种，这里我们以反馈控制为例进行说明。

反馈控制可以通过引入额外的控制信号和传递函数来改变系统的特性。

1.为什么要对连续系统进行离散化?离散化有哪些方法?它们各自的特点是什么?因为连续系统在电脑上无法实现,只能把连续系统离散化,而离散华是将连续变化的模拟量信号，转换成数字量（脉冲）信号，但是这里的离散化是非常密集的,在误差允许的范围内,可以非常的逼近原函数.这样就能用数字电子计算机（电脑）进行计算或处理。

1.前向差分法S平面左半平面得极点可能映射到Z平面单位圆外，这种方式所得到得离散滤波器可能不稳定2.后向差分法变换计算简单；S平面得左半平面映射到Z平面得单位圆内部一个小圆内因此如果D（s）稳定则变换后的D（z）也稳定；离散滤波器得过程特性及频率特性同原连续滤波器比较有一定得失真，需要较小得采样周期T。

3.双线性变换法如果D（s）稳定，则相应得D（z）也稳定；D(s)不稳定，则相应的D(z)也不稳定；所得D（z）的频率响应应在低频段与D（s）得频率响应相近，而在高频段相对于D(S)得频率响应有严重畸变。

4.脉冲响应不变法D(z)和D(s)有相同得单位脉冲响应序列；若D(z)稳定，则D（s）也稳定；D(z)存在着频率失真。

该法特别适用于频率特性为锐截止型的连续滤波器的离散化。

主要应用于连续控制器D（s）具有部分分式结构或能较容易地分解为并联结构，以及D（s）具有陡衰减特性，且为有限带宽得场合。

这时采样频率足够高，可减少频率混叠影响，从而保证D（z）得频率特性接近原连续控制器D（s）。

5.阶跃响应不变法若D（s）稳定，则相应的D（z）也稳定；D(z)和D（s）得阶跃响应序列相同；6.零极点匹配法需要先求出连续传递函数得全部零极点，计算复杂；能够保持变换前后特征频率处得增益不变；不改变系统得稳定区域，变换前后G（z）和G（s）的稳定特性不变2.多输入/多输出系统能控性和能观测性与系统传递函数矩阵的关系如何?在单输入单输出系统中，能控且能观测得充分必要条件是传递矩阵G （s ）的分母与分子之间不发生因子相消。
