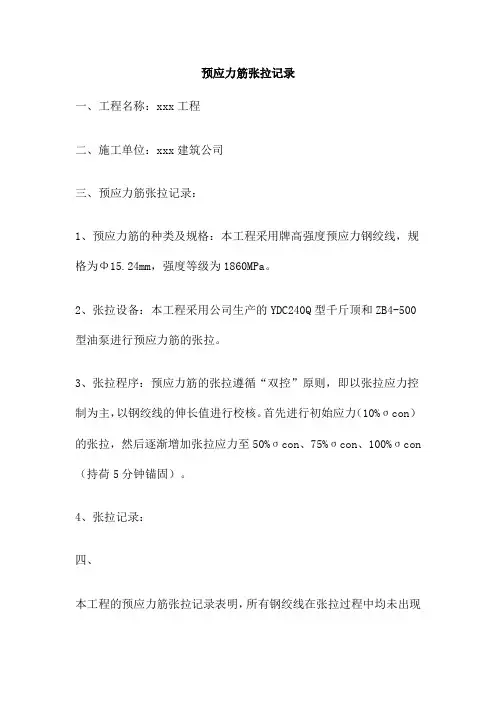

预应力筋张拉记录(范例)

预应力筋张拉记录一、工程名称：xxx工程二、施工单位：xxx建筑公司三、预应力筋张拉记录：1、预应力筋的种类及规格：本工程采用牌高强度预应力钢绞线，规格为Φ15.24mm，强度等级为1860MPa。

2、张拉设备：本工程采用公司生产的YDC240Q型千斤顶和ZB4-500型油泵进行预应力筋的张拉。

3、张拉程序：预应力筋的张拉遵循“双控”原则，即以张拉应力控制为主，以钢绞线的伸长值进行校核。

首先进行初始应力（10%σcon）的张拉，然后逐渐增加张拉应力至50%σcon、75%σcon、100%σcon （持荷5分钟锚固）。

4、张拉记录：四、本工程的预应力筋张拉记录表明，所有钢绞线在张拉过程中均未出现断裂现象，且实测伸长值符合设计要求，说明本工程的预应力筋张拉合格。

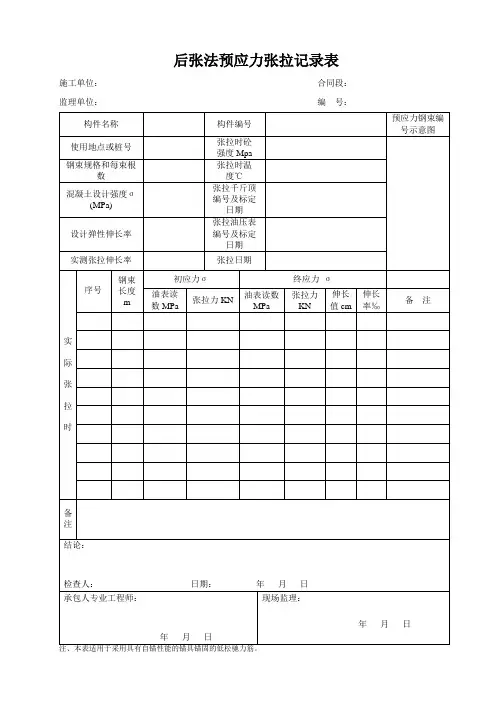

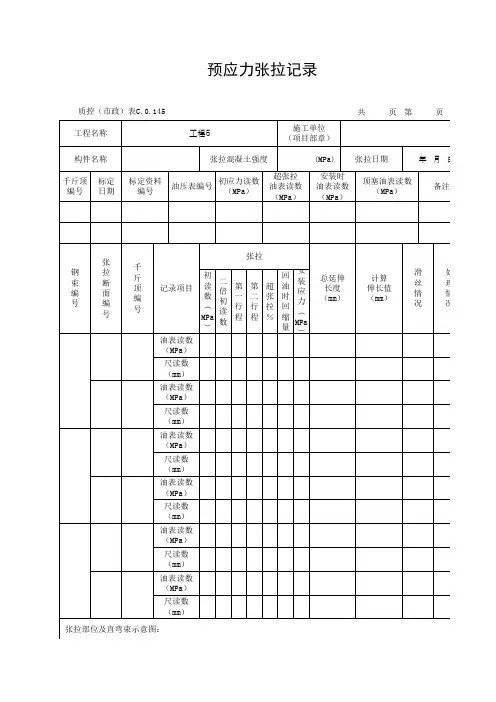

预应力张拉记录表在建筑工程中，预应力张拉是一种重要的施工方法，用于提高结构的强度和刚度，以及增强结构的耐久性。

预应力张拉记录表是记录预应力张拉过程和结果的重要工具。

一、预应力张拉记录表概述预应力张拉记录表是一份详细记录预应力张拉过程和结果的文件。

它包括施工时间、施工地点、施工方法、张拉材料、张拉设备、张拉结果等重要信息。

预应力张拉记录表是工程质量和安全控制的重要依据，也是工程竣工验收的必要资料。

二、预应力张拉记录表的重要性1、质量控制：预应力张拉记录表提供了详细的施工过程和结果，有助于质量控制人员及时发现和解决潜在问题，确保工程质量。

2、安全控制：预应力张拉记录表记录了详细的施工过程和结果，有助于安全控制人员及时发现和解决潜在的安全隐患，确保施工安全。

3、竣工验收：预应力张拉记录表是工程竣工验收的必要资料，其完整性将直接影响到工程的验收结果。

三、如何填写预应力张拉记录表1、施工时间：填写预应力张拉的开始时间和结束时间。

2、施工地点：填写预应力张拉的具体位置，包括建筑物的名称、楼层、跨度等信息。

3、施工方法：填写预应力张拉的施工方法，如后张法、先张法等。

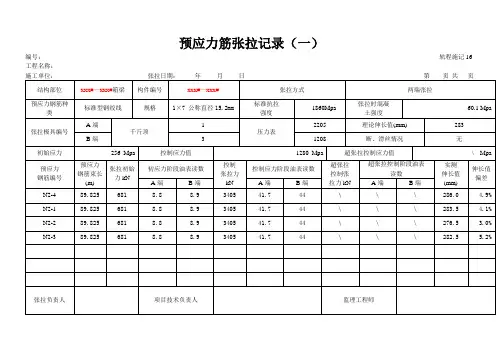

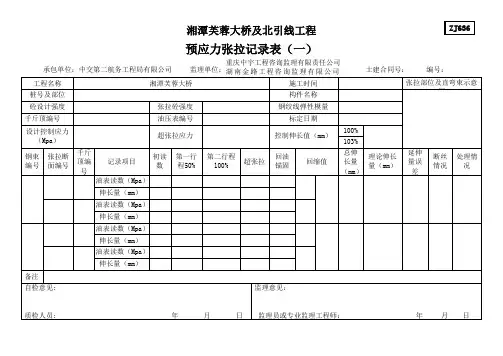

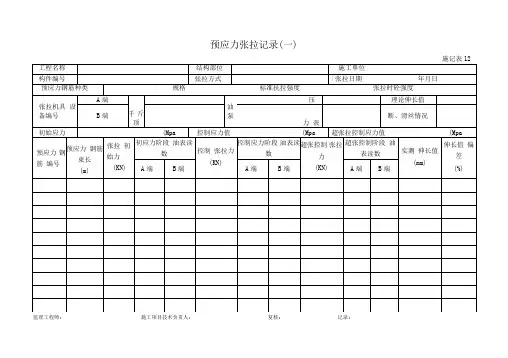

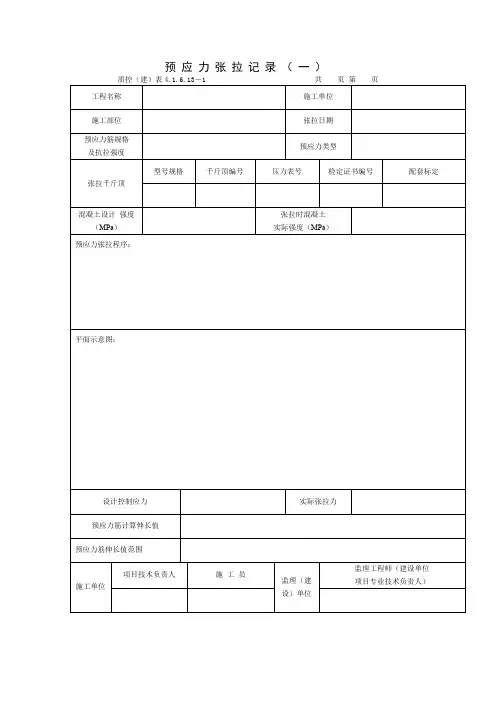

预应力筋张拉记录（一）
表D2-10-1 编号：
工程名称施工单位
施工部位张拉日期年月日
预应力筋规格及
抗拉强度
预应力类型
预应力张拉程序：
平面示意图：
设计控制应力实际张拉力
千斤顶编号压力表读数
千斤顶编号压力表读数
混凝土设计强度张拉时混凝土实际强度
预应力筋计算伸长值：
预应力筋伸长值范围：
技术负责人质检员记录人
预应力筋张拉记录（二）
表D2-10-2 编号：
工程名称施工单位
施工部位张拉日期年月日
张拉顺序
编号
计算值
夹片式锚具预应力筋张拉伸长实测值（cm）
备注一端张拉另一端张拉
总伸长原长L1实长L2伸长△L 原长L1‘实长L2‘伸长△L‘
技术负责人质检员记录人。

预应力张拉计算书(范本)预应力张拉计算书(范本)1. 引言本文档旨在对预应力张拉计算进行详细说明，以确保计算准确性和安全性。

2. 术语定义在本文档中，以下术语被定义如下：- 预应力张拉：通过施加预应力力量，使混凝土构件产生预压应力，以增强其承载能力和抗裂性能的过程。

- 预应力力量：通过张拉预应力筋或压制预应力筋所施加的力量。

- 预应力筋：用于施加预应力力量的钢筋。

- 预应力锚固端：将预应力筋锚固在混凝土中的部位。

- 拉伸长度：预应力筋在锚固端至张拉端的拉伸长度。

- 张拉端：预应力筋的一端，用于施加预应力力量。

- 引伸载荷：施加在预应力筋上的力量。

3. 设计要求在进行预应力张拉计算前，需要满足以下设计要求：- 构件尺寸和几何形状符合设计规范。

- 张拉力计算符合设计规范。

- 预应力筋的保护层和锚固长度符合设计规范。

- 构件的预应力张拉布置符合设计规范。

4. 计算输入参数进行预应力张拉计算时，需要输入以下参数：- 构件的尺寸和几何形状。

- 预应力筋的数量、直径和强度等级。

- 构件的材料参数，如混凝土强度等。

5. 张拉力计算通过施加预应力力量，预应力筋将被拉伸，产生一定的张拉力。

张拉力的计算公式如下：张拉力 = 引伸载荷 / 预应力筋的截面积6. 锚固长度计算预应力筋需要足够的锚固长度，以保证其在锚固段不滑动并能传递预应力力量。

锚固长度的计算需要考虑预应力筋的直径和混凝土的强度等因素。

7. 考虑其他因素在进行预应力张拉计算时，还需考虑以下因素：- 混凝土的抗裂性能。

- 预应力筋的损失。

- 预应力力量的施加方式和顺序。

8. 结论通过对预应力张拉计算的详细说明，我们可以确保计算的准确性和安全性。

附件:（在此处添加相关附件）法律名词及注释：1. 预应力：指在施工或制造过程中，施加力量于构件以减小约束应力并增加预先应变的作用。

2. 混凝土强度：指混凝土材料所能承受的最大压缩力。

3. 抗裂性能：指混凝土构件在受力后能够有效防止或减轻裂缝的产生和扩展的能力。

预应力张拉计算书(例范本)本合同段采用国标φs15.24(GB/T5224-2003)的预应力钢绞线，标准强度为Rby=1860MPa，低松驰。

跨度为30m的T梁和25m的箱梁均采用Φs15.24mm钢绞线。

预应力筋张拉采用千斤顶油压标示张拉力和伸长值双控施工。

预应力钢绞线的张拉在预制梁的预应力损失参数方面，纵向预应力钢绞线波纹管摩阻系数为0.26，孔道偏差系数为0.003，钢束松弛预应力损失根据张拉预应力为1302MPa取为△=0.025，锚具变形与钢束回缩值（一端）为6mm；横向预应力钢绞线波纹管摩阻系数为0.26，孔道偏差系数为0.003，钢束松弛预应力损失为△=0.025，锚具变形与钢束回缩值（一端）为6mm；竖向预应力钢绞线波纹管摩阻系数为0.35，孔道偏差系数为0.003，钢束松弛预应力损失为△=0.05，锚具变形与钢束回缩值（一端）为1mm。

预应力材料方面，纵横向预应力束采用公称直径为Φ=15.24（7Φ5），抗拉标准强度f=1860MPa的高强度低松弛钢绞线；柔性吊杆采用27根Φ15.2环氧喷涂钢绞线组成，fpk=1860MPa；竖向预应力采用Φ25高强精扎螺纹粗钢筋。

锚具方面，纵向预应力采用OVM15-9型锚具锚固，横向预应力束采用OVMBM15-3（BM15-3P）、OVMBM15-4（BM15-4P）型锚具，竖向预应力采用JLM-25型锚具锚固；吊杆采用GJ15-27型锚具。

在设计伸长量方面，预应力平均张拉力的计算公式为Pp=(p1-e)/(kx+μθ)，其中Pp为预应力筋平均张拉力，p为预应力筋张拉端的张拉力，x为从张拉端至计算截面的孔道长度，θ为从张拉端至计算截面的曲线孔道部分切线的夹角之和，k为孔道每米局部偏差对摩檫的影响系数，取0.002，μ为预应力筋与孔道壁的摩檫系数，取0.14.预应力筋的理论伸长值计算公式为Δl=ppl/(AEp)，其中Δl为预应力筋的理论伸长值，l为预应力筋的长度，A为预应力筋的截面积，Ep为预应力筋的弹性模量。
