预应力筋张拉、放张、灌浆及封锚工程 检验批质量验收记录表

预应力钢筋工程质量检查评分表（房建工程）工程名称：施工单位：检查部位：序号检查项目扣分标准标准分实得分1原材料外观检查1.有黏结预应力筋展开后不平顺、有弯折、表面有裂纹、有小刺、有机械损伤、有氧化铁皮和油污，每处扣分；2.无黏结预应力筋护套不光滑、有裂缝、有明显褶皱，每处扣分；3.预应力筋用锚具、夹具、连接器其表面有污物、锈蚀、机械损伤、裂纹，每项扣分；4.预应力砼用金属螺旋管其内外表面有油污、锈蚀、孔洞、咬口开裂、咬口脱扣，每项扣分。

2制作与安装1.预应力筋品种、级别、规格、数量不符合设计要求，总分为0分；2.预应力筋没有采用机械切割，每处扣分；3.挤压锚具挤压后预应力筋外露端露出挤压套筒长度不满足1～5mm，每处扣分；4.后张法有黏结预应力筋预留孔道的规格、数量、位置、形状不符合规定要求，每处扣分；5.后张法有黏结预应力筋灌浆孔的间距（预埋金属螺旋管：不宜大于30m；抽芯成型孔道：不宜大于12m）不符合相关规定，每处扣分；6.后张法有黏结预应力筋灌浆孔道的曲线波峰处没有设置排气兼泌水管，每处扣分；7.预应力筋的矢高偏差（截面高度≤300：±5；截面高度300<h≤1500：±10；截面高度>1500：±15）不符合规定要求，每处扣分；8.无黏结预应力筋端部的预埋锚垫板不垂直于预应力筋，每处扣分；9.无黏结预应力筋的护套局部破损处没有按规定修补，每处扣分。

3张拉和放张1.锚固阶段张拉端预应力筋的内缩量不符合规定要求，每处扣分；2.先张法预应力筋张拉后与设计位置的偏差（<5mm，且不大于构件截面短边边长的4%）不符合规定要求，每处扣分。

4灌浆及封锚1.锚具的封闭保护不符合规定要求，每处扣分；2.后张法预应力筋锚固后的外露部分没有采用机械切割，且外露长度（外露长度不宜小于预应力筋直径的1.5倍，且不宜小于30mm）不符合相关规定，每处扣分。

合计分得分率：实得分÷标准分=%检查要求：1.表中2（2）项，3（1、2）项，3（2）项，在检验批中随机抽查3%，但不少于3束；2.表中2（7）项，在检验批中随机抽查5%，各类构件不少于5束，每束不少于5处；3.表中4（1）项，在检验批中随机抽查5%，但不少于5处；4.表中4（2）项，在检验批中随机抽查3%，但不少于5束；5.表中其它项目全数检查。

目录一、预应力分布情况 (2)二、预应力张拉方案 (2)1、预应力筋张拉前的准备工作 (2)2、预应力筋的张拉程序 (3)3、整体结构预应力筋的张拉顺序 (3)4、张拉伸长值的管理 (4)三、预应力封锚方案 (4)四、预应力灌浆方案 (5)1、孔道灌浆 (5)五、预应力验收依据 (5)六、预应力张拉、封锚及灌浆质量控制要求 (6)预应力张拉、封锚及灌浆方案一、预应力分布情况本工程属超大超长结构，为控制楼板结构的温度收缩应力，在部分次梁、板内布置了无粘结预应力筋；在框架梁中配置有粘结预应力筋。

梁内有粘结预应力筋和无粘结预应力筋按标准二次抛物线曲线布置。

二、预应力张拉方案1、预应力筋张拉前的准备工作1）同条件养护试块强度达到设计强度后，才可进行张拉（本工程板预应力筋的张拉要求混凝土强度达到80%、梁要求混凝土强度达到100%方可张拉）。

2）完成整个结构施工质量的检查，特别是观察有无梁板结构的温度、收缩裂缝，记录并分析这些裂缝发生的原因和对预应力施工的影响，逐个检查张拉端承压板后的混凝土施工质量。

3）梁张拉时，梁侧模应拆除，板底模拆除完毕。

4）逐个清理检查张拉穴口的施工尺寸偏差，特别是检查承压板与孔道的垂直度，如有问题应采取措施，并作好记录进行处理。

5）张拉操作平台的搭设，在板面洞口处，要搭设吊篮，临边的预应力筋的张拉端要搭设2000×2000mm的平台。

6）张拉设备在张拉之前进行标定。

7）切割无粘结预应力筋包塑，安装锚具，锚具安装要求锚环与孔道对中同心夹片均匀打紧，并外露一致，千斤顶上的工作锚与构件上的工作锚孔位一致，采用支架吊设千斤顶，作到千斤顶、锚具、孔道三对中。

2、预应力筋的张拉程序预应力梁中的预应力筋的张拉程序：设计张拉控制应力σcon=0.75fptk即1395MPa张拉程序为0→0.1σcon→1.0σcon；预应力筋的张拉程序：设计张拉控制应力σcon=0.75fptk即1395MPa张拉程序为0→0.1σcon→1.0σcon；每束和每根预应力筋的张拉施工顺序：清理承压板、钢绞线→穿锚环、安放夹片→安放千斤顶→安装工具锚→张拉至初应力→量测千斤顶在初应力下的缸长L1→张拉至控制应力→量侧千斤顶在控制应力下的缸长L2→校核张拉伸长值→千斤顶回程→卸千斤顶。

预应力筋张拉、放张、灌浆及封锚工程检验批质量验收记录表GB 50204-2002（IV）说明(Ⅳ)GD2402011主控项目：1.预应力筋张拉或放张时，混凝土强度应符合设计要求；当设计无具体要求时，不应低于设计的混凝土立方抗压强度标准值的75%。

检查同条件养护试件试验报告。

2.预应力筋的张拉力、张拉或放张顺序及张拉工艺应符合设计及施工技术方案的要求，并应符合下列规定：（1）当施工需要超张拉时，最大张拉应力不应大于《混凝土结构设计规范》GB 50010的规定；（2）张拉工艺应能保证同一束中各根预应力筋的应力均匀一致；（3）后张法施工中，当预应力筋是逐根或逐束张拉时，应保证各阶段不出现对结构不利的应力状态；同时宜考虑后批张拉预应力筋所产生的结构构件的弹性压缩对先批张拉预应力筋的影响，确定张拉力；（4）先张法预应力筋放张时，宜缓慢放松锚固装置，使各根预应力筋同时缓慢放松；（5）当采用应力控制方法张拉时，应校核预应力筋的伸长值。

实际伸长值与设计计算理论伸长值的相对允许偏差为±6%。

检查张拉记录。

3.预应力筋张拉锚固后实际建立的预应力值与工程设计规定检验值的相对而言允许偏差为±5%。

先张法施工，检查预应力筋应力检测记录，后张法施工，检查见证张拉记录。

4.张拉过程中应避免预应力筋断裂或滑脱：当发生断裂或滑脱时，必须符合下列规定：（1）对后张法预应力结构构件，断裂或滑脱的数量严禁超过同一截面预应力筋总根数的3%，且每束钢丝不得超过一根；对多跨双向连续板，其同一截面应按每跨计算；（2）对先张法预应力构件，在浇筑混凝土前发生断裂或滑脱的预应力筋必须予以更换。

观察和检查张拉记录。

5.后张法有粘结预应力筋张拉后应尽早进行孔道灌浆，孔道内水泥浆应饱满、密实。

观察和检查灌浆记录。

6.锚具的封闭保护应符合设计要求；当设计无具体要示时，应符合下列规定：（1）应采取防止锚具腐蚀和遭受机械损伤的有效措施；（2）凸出式锚固端锚具的保护层厚度不应小于50㎜；（3）外露预应力筋的保护层厚度；处于正常环境时，不应小于20㎜；处于易受腐蚀的环境时，不应小于50㎜，观察和尺量检查。

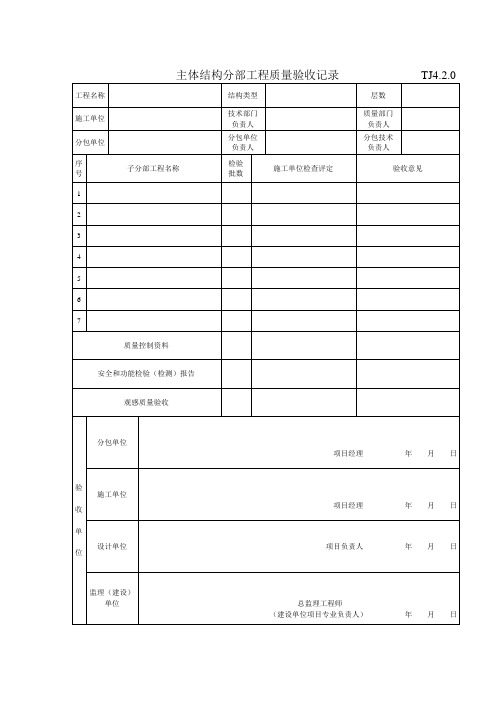

主体结构分部工程质量验收记录TJ4.2.0工程名称结构类型层数施工单位技术部门负责人质量部门负责人分包单位分包单位负责人分包技术负责人序号子分部工程名称检验批数施工单位检查评定验收意见1234567质量控制资料安全和功能检验（检测）报告观感质量验收验收单位分包单位项目经理年月日施工单位项目经理年月日设计单位项目负责人年月日监理（建设）单位总监理工程师（建设单位项目专业负责人）年月日工程名称检验批部位施工执行标准名称及编号施工单位项目经理专业工长分包单位分包项目经理施工班组长序号GB50204-2002的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1安装现浇结构的上层模板及其支架时，下层楼板应具有随上层荷载的承载能力，或加设支架；上、下层支架的立柱应对准，并铺设垫板。

2 在涂刷模板隔离剂时，不得沾污钢筋和混凝土接槎处。

般项目1模板安装应满足下列要求：1、模板的接缝不应漏浆，在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水；2、模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能或防碍装饰工程施工的隔离剂；3、浇筑混凝土前，模板内的杂物应清理干净；4、对清水混凝土工程及装饰混凝土工程，应使用能达到设计效果的模板。

2用作模板的地坪、胎模等应平整光洁，不得产生影响构件质量的下沉、裂缝、起砂或起鼓。

3对跨度不小于4m的现浇钢筋混凝土梁、板，其模板应按设计要求起拱：当设计无具体要求时，起拱高度宜为跨度的1/1000～3/1000。

4固定在模板上的预埋件、预留孔和预留洞均不得遗漏，且应安装牢固，其偏差应符合下表的规定。

项次项目(预埋件和预留孔洞)允许偏差（mm）1 预埋钢板中心线位置 32 预埋管、预留孔中心线位置 33 插筋中心线位置 5外露长度+10，04 预埋螺栓中心线位置 2外露长度+10，05 预留洞中心线位置10尺寸+10，05项次项目(预埋件和预留孔洞)允许偏差（mm）1 轴线位置 52 底模上表面标高±53 截面内部尺寸基础±10柱、墙、梁+4，-54 层高垂直度不大于5m 6大于5m 85 相邻两板表面高低差 26 表面平整度 5施工单位检查评定结果项目专业质量检查员：年月日监理(建设)单位验收结论监理工程师（建设单位项目专业技术负责人）：年月日工程名称检验批部位施工执行标准名称及编号施工单位项目经理专业工长分包单位分包项目经理施工班组长序号GB50204-2002的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1安装现浇结构的上层模板及其支架时，下层楼板应具有承受上层荷载的承载能力，或加设支架；上、下层支架的立柱应对准，并铺设垫板。

检验批质量验收记录表索引目录土方开挖工程检验批质量验收记录表GB50202-2002土方回填工程检验批质量验收记录表GB50202-2002排桩墙支护工程检验批质量验收记录表（重复使用钢板桩）GB50202-2002（Ⅰ）排桩墙支护工程检验批质量验收记录表（混凝土板桩）GB50202-2002（Ⅱ）降水与排水工程检验批质量验收记录表GB50202-2002混凝土灌注桩（钢筋笼）工程检验批质量验收记录表GB50202-2002地下连续墙工程检验批质量验收记录表GB50202-2002锚杆及土钉墙支护工程检验批质量验收记录表GB50202-2002加筋水泥土桩墙支护工程检验批质量验收记录表GB50202-2002沉井与沉箱工程检验批质量验收记录表GB50202-2002钢或混凝土支撑工程检验批质量验收记录表GB50202-2002灰土地基工程检验批质量验收记录表GB50202-2002砂和砂石地基检验批质量验收记录表GB50202-2002土工合成材料地基工程检验批质量验收记录表GB50202-2002粉煤灰地基工程检验批质量验收记录表GB50202-2002强夯地基工程检验批质量验收记录表GB50202-2002振冲地基工程检验批质量验收记录表GB50202-2002砂桩地基工程检验批质量验收记录表GB50202-2002预压地基工程检验批质量验收记录表GB50202-2002高压喷射注浆地基工程检验批质量验收记录表GB50202-2002土和灰土挤密桩复合地基检验批质量验收记录表GB50202-2002注浆地基检验批质量验收记录表GB50202-2002水泥粉煤灰碎石桩复合地基工程检验批质量验收记录表GB50202-2002夯实水泥土桩复合地基工程检验批质量验收记录表GB50202-2002水泥土搅拌桩地基工程检验批质量验收记录表GB50202-2002GB50202-2002GB50202-2002混凝土预制桩（钢筋骨架）工程检验批质量验收记录表GB50202-2002混凝土预制桩工程检验批质量验收记录表GB50202-2002钢桩（成品）工程检验批质量验收记录表GB50202-2002（Ⅰ）010404单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 钢桩外径或断面尺寸：桩端桩身±0.5%D±1D 2 矢高<1/1000L一般项目1 长度（mm）+102 端部平整度（mm）≤23 H钢桩的方正度h>300h<300T+T´≤8T+T´≤6 4 端部平面与桩中心线的倾斜值（mm）≤2施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）：年月日GB50202-2002GB50208-2002水泥砂浆防水层检验批质量验收记录表GB50208-2002GB50208-2002GB50208-2002GB50208-2002GB50208-2002GB50208-2002GB50208-2002GB50208-2002。
