预应力筋张拉记录

预应力筋张拉记录一、工程名称：xxx工程二、施工单位：xxx建筑公司三、预应力筋张拉记录：1、预应力筋的种类及规格：本工程采用牌高强度预应力钢绞线，规格为Φ15.24mm，强度等级为1860MPa。

2、张拉设备：本工程采用公司生产的YDC240Q型千斤顶和ZB4-500型油泵进行预应力筋的张拉。

3、张拉程序：预应力筋的张拉遵循“双控”原则，即以张拉应力控制为主，以钢绞线的伸长值进行校核。

首先进行初始应力（10%σcon）的张拉，然后逐渐增加张拉应力至50%σcon、75%σcon、100%σcon （持荷5分钟锚固）。

4、张拉记录：四、本工程的预应力筋张拉记录表明，所有钢绞线在张拉过程中均未出现断裂现象，且实测伸长值符合设计要求，说明本工程的预应力筋张拉合格。

预应力张拉记录表在建筑工程中，预应力张拉是一种重要的施工方法，用于提高结构的强度和刚度，以及增强结构的耐久性。

预应力张拉记录表是记录预应力张拉过程和结果的重要工具。

一、预应力张拉记录表概述预应力张拉记录表是一份详细记录预应力张拉过程和结果的文件。

它包括施工时间、施工地点、施工方法、张拉材料、张拉设备、张拉结果等重要信息。

预应力张拉记录表是工程质量和安全控制的重要依据，也是工程竣工验收的必要资料。

二、预应力张拉记录表的重要性1、质量控制：预应力张拉记录表提供了详细的施工过程和结果，有助于质量控制人员及时发现和解决潜在问题，确保工程质量。

2、安全控制：预应力张拉记录表记录了详细的施工过程和结果，有助于安全控制人员及时发现和解决潜在的安全隐患，确保施工安全。

3、竣工验收：预应力张拉记录表是工程竣工验收的必要资料，其完整性将直接影响到工程的验收结果。

三、如何填写预应力张拉记录表1、施工时间：填写预应力张拉的开始时间和结束时间。

2、施工地点：填写预应力张拉的具体位置，包括建筑物的名称、楼层、跨度等信息。

3、施工方法：填写预应力张拉的施工方法，如后张法、先张法等。

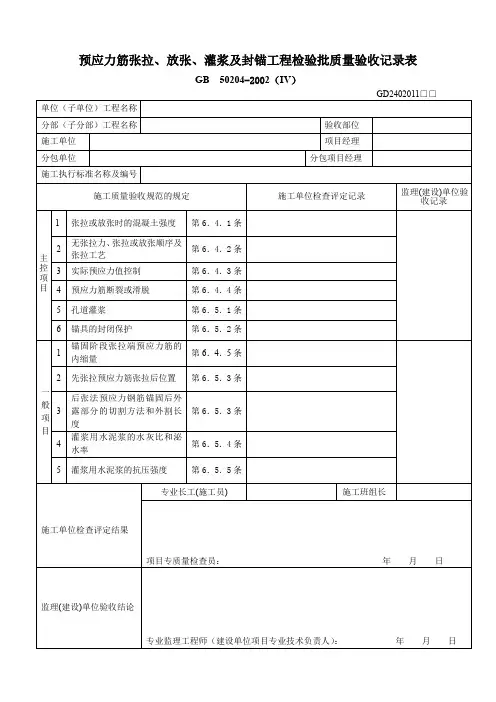

预应力筋张拉、放张、灌浆及封锚工程检验批质量验收记录表GB 50204-2002（IV）说明(Ⅳ)GD2402011主控项目：1.预应力筋张拉或放张时，混凝土强度应符合设计要求；当设计无具体要求时，不应低于设计的混凝土立方抗压强度标准值的75%。

检查同条件养护试件试验报告。

2.预应力筋的张拉力、张拉或放张顺序及张拉工艺应符合设计及施工技术方案的要求，并应符合下列规定：（1）当施工需要超张拉时，最大张拉应力不应大于《混凝土结构设计规范》GB 50010的规定；（2）张拉工艺应能保证同一束中各根预应力筋的应力均匀一致；（3）后张法施工中，当预应力筋是逐根或逐束张拉时，应保证各阶段不出现对结构不利的应力状态；同时宜考虑后批张拉预应力筋所产生的结构构件的弹性压缩对先批张拉预应力筋的影响，确定张拉力；（4）先张法预应力筋放张时，宜缓慢放松锚固装置，使各根预应力筋同时缓慢放松；（5）当采用应力控制方法张拉时，应校核预应力筋的伸长值。

实际伸长值与设计计算理论伸长值的相对允许偏差为±6%。

检查张拉记录。

3.预应力筋张拉锚固后实际建立的预应力值与工程设计规定检验值的相对而言允许偏差为±5%。

先张法施工，检查预应力筋应力检测记录，后张法施工，检查见证张拉记录。

4.张拉过程中应避免预应力筋断裂或滑脱：当发生断裂或滑脱时，必须符合下列规定：（1）对后张法预应力结构构件，断裂或滑脱的数量严禁超过同一截面预应力筋总根数的3%，且每束钢丝不得超过一根；对多跨双向连续板，其同一截面应按每跨计算；（2）对先张法预应力构件，在浇筑混凝土前发生断裂或滑脱的预应力筋必须予以更换。

观察和检查张拉记录。

5.后张法有粘结预应力筋张拉后应尽早进行孔道灌浆，孔道内水泥浆应饱满、密实。

观察和检查灌浆记录。

6.锚具的封闭保护应符合设计要求；当设计无具体要示时，应符合下列规定：（1）应采取防止锚具腐蚀和遭受机械损伤的有效措施；（2）凸出式锚固端锚具的保护层厚度不应小于50㎜；（3）外露预应力筋的保护层厚度；处于正常环境时，不应小于20㎜；处于易受腐蚀的环境时，不应小于50㎜，观察和尺量检查。

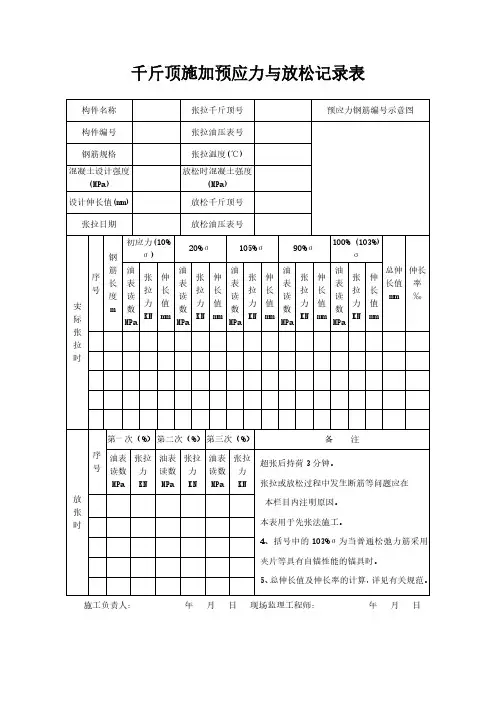

千斤顶施加预应力与放松记录表构件名称张拉千斤顶号预应力钢筋编号示意图构件编号张拉油压表号钢筋规格张拉温度(℃)混凝土设计强度(MPa)放松时混凝土强度(MPa)设计伸长值(mm)放松千斤顶号张拉日期放松油压表号实际张拉时序号钢筋长度m初应力(10%σ)20%σ105%σ90%σ100%(103%)σ总伸长值mm伸长率‰油表读数MPa张拉力KN伸长值mm油表读数MPa张拉力KN伸长值mm油表读数MPa张拉力KN伸长值mm油表读数MPa张拉力KN伸长值mm油表读数MPa张拉力KN伸长值mm放张时序号第一次（%）第二次（%）第三次（%）备注油表读数MPa张拉力KN油表读数MPa张拉力KN油表读数MPa张拉力KN超张后持荷3分钟。

张拉或放松过程中发生断筋等问题应在本栏目内注明原因。

本表用于先张法施工。

4、括号中的103%σ为当普通松弛力筋采用夹片等具有自锚性能的锚具时。

5、总伸长值及伸长率的计算，详见有关规范。

施工负责人：年月日现场监理工程师：年月日。

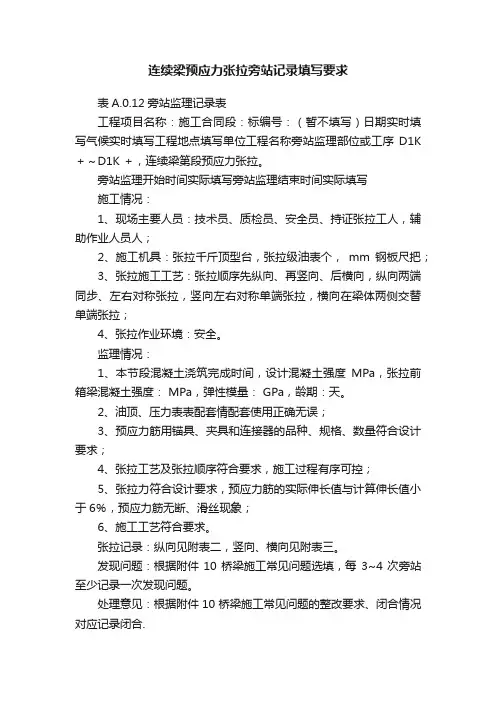

连续梁预应力张拉旁站记录填写要求表A.0.12旁站监理记录表工程项目名称：施工合同段：标编号：（暂不填写）日期实时填写气候实时填写工程地点填写单位工程名称旁站监理部位或工序D1K ＋～D1K ＋，连续梁第段预应力张拉。

旁站监理开始时间实际填写旁站监理结束时间实际填写施工情况：1、现场主要人员：技术员、质检员、安全员、持证张拉工人，辅助作业人员人；2、施工机具：张拉千斤顶型台，张拉级油表个，mm钢板尺把；3、张拉施工工艺：张拉顺序先纵向、再竖向、后横向，纵向两端同步、左右对称张拉，竖向左右对称单端张拉，横向在梁体两侧交替单端张拉；4、张拉作业环境：安全。

监理情况：1、本节段混凝土浇筑完成时间，设计混凝土强度MPa，张拉前箱梁混凝土强度： MPa，弹性模量： GPa，龄期：天。

2、油顶、压力表表配套情配套使用正确无误；3、预应力筋用锚具、夹具和连接器的品种、规格、数量符合设计要求；4、张拉工艺及张拉顺序符合要求，施工过程有序可控；5、张拉力符合设计要求，预应力筋的实际伸长值与计算伸长值小于6％，预应力筋无断、滑丝现象；6、施工工艺符合要求。

张拉记录：纵向见附表二，竖向、横向见附表三。

发现问题：根据附件10桥梁施工常见问题选填，每3~4次旁站至少记录一次发现问题。

处理意见：根据附件10桥梁施工常见问题的整改要求、闭合情况对应记录闭合.备注：1、红色字体和横道上空格必须手写，不得打印或手写后复印；2、旁站记录每节段分纵、竖、横各填写一张且与监理日记日期和时间对应；3、旁站记录在监理日记以旧换新时一并上交。

现场施工负责人（签字）：工区副经理或技术主管旁站监理人员（签字）：日期：年月日日期：年月日注：本表一式3份，施工单位2份、项目监理机构1份1。

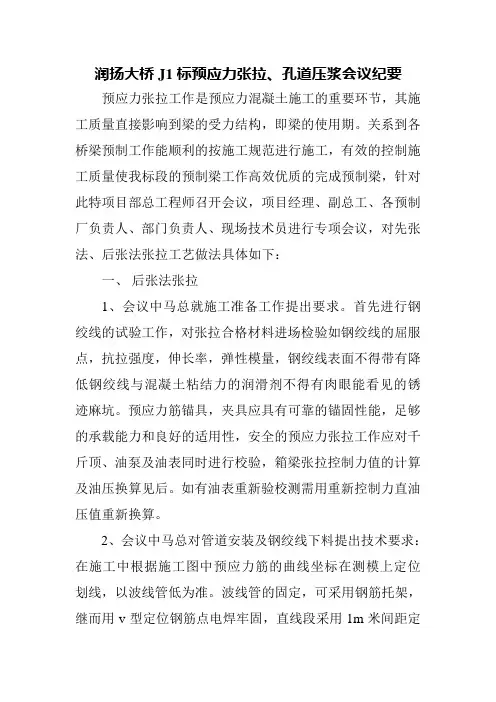

润扬大桥J1标预应力张拉、孔道压浆会议纪要预应力张拉工作是预应力混凝土施工的重要环节，其施工质量直接影响到梁的受力结构，即梁的使用期。

关系到各桥梁预制工作能顺利的按施工规范进行施工，有效的控制施工质量使我标段的预制梁工作高效优质的完成预制梁，针对此特项目部总工程师召开会议，项目经理、副总工、各预制厂负责人、部门负责人、现场技术员进行专项会议，对先张法、后张法张拉工艺做法具体如下：一、后张法张拉1、会议中马总就施工准备工作提出要求。

首先进行钢绞线的试验工作，对张拉合格材料进场检验如钢绞线的屈服点，抗拉强度，伸长率，弹性模量，钢绞线表面不得带有降低钢绞线与混凝土粘结力的润滑剂不得有肉眼能看见的锈迹麻坑。

预应力筋锚具，夹具应具有可靠的锚固性能，足够的承载能力和良好的适用性，安全的预应力张拉工作应对千斤顶、油泵及油表同时进行校验，箱梁张拉控制力值的计算及油压换算见后。

如有油表重新验校测需用重新控制力直油压值重新换算。

2、会议中马总对管道安装及钢绞线下料提出技术要求：在施工中根据施工图中预应力筋的曲线坐标在测模上定位划线，以波线管低为准。

波线管的固定，可采用钢筋托架，继而用v型定位钢筋点电焊牢固，直线段采用1m米间距定位，曲线段采用0.5米的间距。

波纹管应固牢固，以防止在混凝土的浇筑过程中波绞管上浮等而引起质量事故。

波纹管定位后，现场技术人员必须自行检验后方可报验监理工程师。

钢绞线必须经检验合格，且按图纸要求长度下料，下料时箱梁钢束端留65cm工作长度，负弯矩每端留30cm工作长度，下料采用切割机或砂轮，严禁用氧焊或电焊下料，以免影响材质继而影响质量，钢绞线可单根或整束穿入孔道，采用单根穿入时，应按一定顺序进行，以免钢绞线在孔道内紊乱，采用整束穿入时钢绞线应排列理顺每隔2-3米用铁丝帮牢，穿入前用高压气管清除孔道内积水和杂物。

3、会议中马总着重强调张拉程序：预应力筋张拉时生产预应力构件的关键，张拉时结构混凝土强度应符合设计要求即强度达到90%后张拉，后张法箱梁采用左右对称两端同时张拉，用4台YCW穿心式千斤顶和4台油泵做张拉设备，对箱梁负弯矩钢束张拉混凝土强度达到95%时张拉，采用应力应变双控，以应力控制为主，伸长量作为标准。

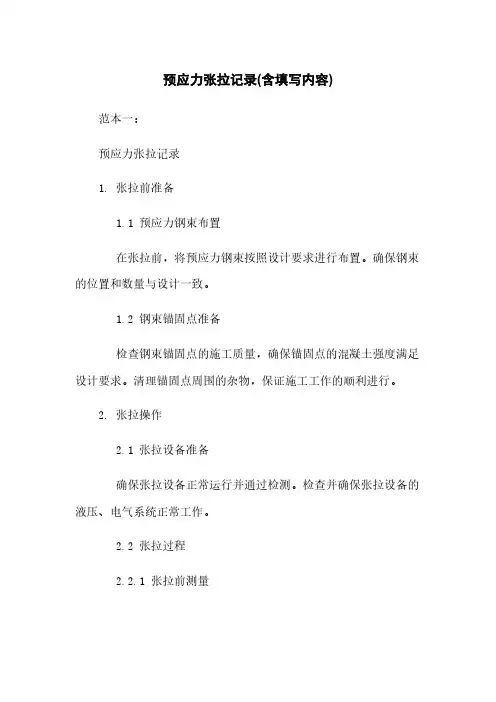

预应力张拉记录(含填写内容)范本一：预应力张拉记录1. 张拉前准备1.1 预应力钢束布置在张拉前，将预应力钢束按照设计要求进行布置。

确保钢束的位置和数量与设计一致。

1.2 钢束锚固点准备检查钢束锚固点的施工质量，确保锚固点的混凝土强度满足设计要求。

清理锚固点周围的杂物，保证施工工作的顺利进行。

2. 张拉操作2.1 张拉设备准备确保张拉设备正常运行并通过检测。

检查并确保张拉设备的液压、电气系统正常工作。

2.2 张拉过程2.2.1 张拉前测量在张拉之前，进行钢束初始长度的测量，并记录下初始长度数值。

2.2.2 张拉力控制根据设计要求，设置张拉力大小并进行控制。

在张拉过程中，不得超过设计要求的最大张拉力。

2.2.3 张拉力保持在达到设定的张拉力后，保持一段时间，以确保钢束在张拉过程中的受力状态稳定。

3. 张拉记录3.1 张拉数据记录记录每次张拉的时间、张拉力大小、张拉钢束的编号和位置等相关数据。

3.2 张拉曲线记录根据实际张拉过程绘制张拉曲线图，并加以标注，以备后续参考。

本文档涉及附件：1. 张拉操作记录表2. 张拉曲线图法律名词及注释：1. 预应力：在结构物施工之前施加在构件上的预先设计应力，以增加结构的强度和稳定性。

2. 钢束锚固点：用于将预应力钢束固定在混凝土结构中的点。

3. 张拉力：施加在预应力钢束上的力，用于使钢束产生预应力，并将其传递到混凝土结构中。

范本二：预应力张拉记录1. 预应力张拉前准备1.1 确定预应力张拉方案根据设计要求和结构特点，确定预应力张拉方案。

1.2 钢束布置根据预应力张拉方案，合理布置预应力钢束在结构中的位置和数量。

1.3 钢束锚固点处理钢束锚固点必须满足设计要求和施工规范，根据设计方案进行相应处理。

2. 张拉操作2.1 张拉设备准备检查张拉设备是否正常工作，保证设备的安全性和可靠性。

2.2 张拉过程2.2.1 张拉前测量在张拉前，对钢束进行测量，记录钢束的初始长度和位置。

预应力工程施工记录范本项目名称：XXX预应力工程施工记录工程地点：XXX工程负责人：XXX施工单位：XXX施工日期：XXXX年XX月XX日施工人员：XXX记录时间：XXXX年XX月XX日施工内容：XX年XX月XX日1. 准备工作在今天的工作中，我们首先对工程现场进行了全面的检查，确保施工过程中的安全性。

同时对所需的施工材料和设备进行了核对，确保施工进度顺利进行。

2. 预应力钢束的布设根据设计要求，我们按照预应力钢束的布设图纸，精确地布设了钢束，并进行了必要的张拉、锚固和固定操作。

在具体的操作过程中，我们严格遵守了施工规范，确保每一道工序的质量。

3. 预应力混凝土浇筑在钢束张拉固定之后，我们开始了预应力混凝土的浇筑工作。

在浇筑过程中，我们注重了混凝土的坍落度和浇筑的均匀性，确保了混凝土的质量。

同时，我们也进行了钢筋的摆放和混凝土的振捣工作，保证了钢筋与混凝土的牢固连接。

4. 现场验收在施工结束后，我们进行了现场验收工作。

通过对预应力构件的外观和尺寸进行检查，以及对混凝土的质量进行抽检，我们确认了工程质量的合格性。

同时，我们也对施工现场进行了清理工作，确保了施工现场的整洁。

总结：通过今天的施工工作，我们成功地完成了预应力工程的一部分工作，保证了工程质量和进度。

在后续的施工中，我们将继续严格执行施工规范，确保工程的顺利进行。

以上为今天的施工记录，请工程负责人审核并签字确认。

工程负责人：XXX签字：XXX日期：XXXX年XX月XX日以上为预应力工程施工记录的范本，希望对大家有所帮助。

在实际施工中，请严格按照相关规范和要求进行操作，确保工程质量和安全。

如果有任何疑问或需要进一步帮助，请随时联系施工单位的相关人员。

祝工程顺利进行！。

预应力张拉操作规范预应力张拉是预应力构件制作过程中的关键环节，为了确保施工质量和安全，需要按照特定的操作规范进行。

一、前期准备：1．确认预应力方案和设计要求，并获取相应的施工图纸。

2．检查预应力设备和工具的完好性，确保其符合使用要求。

3．验收预应力筋的质量和数量，确保满足设计要求。

二、张拉设备设置：1．将张拉设备正确设置在预应力锚固点附近。

2．根据设计要求和预应力筋的数量，准备适当数量的张拉器具和张拉千斤顶。

3．检查张拉设备的连接和固定，确保稳固可靠。

三、张拉前测量：1．对预应力筋进行测量，记录初始长度和初始应力。

2．根据设计要求，调整张拉设备的位置和张拉长度。

四、张拉操作：1．使用张拉千斤顶逐步施加预应力力值，按照设计要求进行连续或分段张拉。

2．监测张拉力的变化，确保达到预定的预应力力值。

3．在张拉过程中，根据需要适时进行松弛和调整，保持预应力筋的张拉力平衡稳定。

五、张拉后测量：1．完成张拉后，对预应力筋进行再次测量，记录张拉长度和张拉应力。

2．比较张拉前后的测量结果，验证预应力筋的伸长率是否满足设计要求。

六、锚固和防护：1．在预应力筋的锚固点处采用适当的锚固装置，确保预应力筋与结构之间的连接牢固可靠。

2．对预应力筋的锚固段和暴露段进行防护措施，如涂覆保护层、使用防腐材料等。

七、记录和验收：1．记录张拉过程中的相关数据和参数，包括张拉力值、伸长率等信息。

2．进行验收检查，确保预应力张拉符合设计要求和规范要求。

在进行预应力张拉操作时，必须严格按照相关规范和设计要求执行，并遵循安全操作规程。

如果没有专业知识和经验，请寻求专业工程师的指导和监督。

预应力钢筋张拉和放张工程监理检查与验收细节一、监理检查细节（一）预应力钢筋张拉和放张的施工材料监理(1)预应力筋进场时应按现行国家标准《预应力混凝土用钢绞线》(GB/T5224-2003/XG1-2008)等的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。

检查数量：按进场的批次和产品的抽样检验方案确定。

检验方法：检查产品合格证、出厂检验报告和进场复验报告。

(2)黏结预应力筋的包装质量应符合无黏结预应力钢绞线标准的规定。

检查数量：每60吨为一批，每批抽取一组试件。

检验方法：观察并检查产品合格证、出厂检验报告和进场复验报告。

(注：当有工程经验并经观察认为质量有保证时，可不作油脂用量和护套厚度的进场复验。

)(3)预应力筋用锚具、夹具和连接器应按设计要求采用，其性能应符合现行国家标准《预应力筋用锚具，夹具和连接器》(GB/T14370-2007)等的规定。

检查数量：按进场批次和产品的抽样检验方案确定。

检验方法：检查产品合格证、出厂检验报告和进场复验报告。

(注：对锚具用量较少的一般工程，如供货方提供有效的试验报告，可不作静载锚固性能试验。

)(4)孔道灌浆用水泥应采用普通硅酸盐水泥，其质量应符合规范GB50204-2002第7.2.1条的规定。

孔道灌浆用外加剂的质量应符合规范GB50204-2002第7.2.2条的规定。

检查数量：按进场批次和产品的抽样检验方案确定。

检验方法：检查产品合格证、出厂检验报告和进场复验报告。

(注：对孔道灌浆用水泥和外加剂用量较少的一般工程，当有可靠依据时可不作材料性能的进场复验。

)(5)预应力筋使用前应进行外观检查，其质量应符合下列要求：1)有黏结预应力筋展开后应平顺，不得有弯折，表面不应有裂纹、小刺、机械损伤、氧化铁皮和油污等。

2)无黏结预应力筋护套应光滑、无裂缝。

检查数量：全数检查。

检验方法：观察。

(注：无黏结预应力筋护套轻微破损者应外包防水塑料胶带修补严重破损者不得使用。
