《预应力筋张拉记录(一)》

预应力筋张拉记录一、工程名称：xxx工程二、施工单位：xxx建筑公司三、预应力筋张拉记录：1、预应力筋的种类及规格：本工程采用牌高强度预应力钢绞线，规格为Φ15.24mm，强度等级为1860MPa。

2、张拉设备：本工程采用公司生产的YDC240Q型千斤顶和ZB4-500型油泵进行预应力筋的张拉。

3、张拉程序：预应力筋的张拉遵循“双控”原则，即以张拉应力控制为主，以钢绞线的伸长值进行校核。

首先进行初始应力（10%σcon）的张拉，然后逐渐增加张拉应力至50%σcon、75%σcon、100%σcon （持荷5分钟锚固）。

4、张拉记录：四、本工程的预应力筋张拉记录表明，所有钢绞线在张拉过程中均未出现断裂现象，且实测伸长值符合设计要求，说明本工程的预应力筋张拉合格。

预应力张拉记录表在建筑工程中，预应力张拉是一种重要的施工方法，用于提高结构的强度和刚度，以及增强结构的耐久性。

预应力张拉记录表是记录预应力张拉过程和结果的重要工具。

一、预应力张拉记录表概述预应力张拉记录表是一份详细记录预应力张拉过程和结果的文件。

它包括施工时间、施工地点、施工方法、张拉材料、张拉设备、张拉结果等重要信息。

预应力张拉记录表是工程质量和安全控制的重要依据，也是工程竣工验收的必要资料。

二、预应力张拉记录表的重要性1、质量控制：预应力张拉记录表提供了详细的施工过程和结果，有助于质量控制人员及时发现和解决潜在问题，确保工程质量。

2、安全控制：预应力张拉记录表记录了详细的施工过程和结果，有助于安全控制人员及时发现和解决潜在的安全隐患，确保施工安全。

3、竣工验收：预应力张拉记录表是工程竣工验收的必要资料，其完整性将直接影响到工程的验收结果。

三、如何填写预应力张拉记录表1、施工时间：填写预应力张拉的开始时间和结束时间。

2、施工地点：填写预应力张拉的具体位置，包括建筑物的名称、楼层、跨度等信息。

3、施工方法：填写预应力张拉的施工方法，如后张法、先张法等。

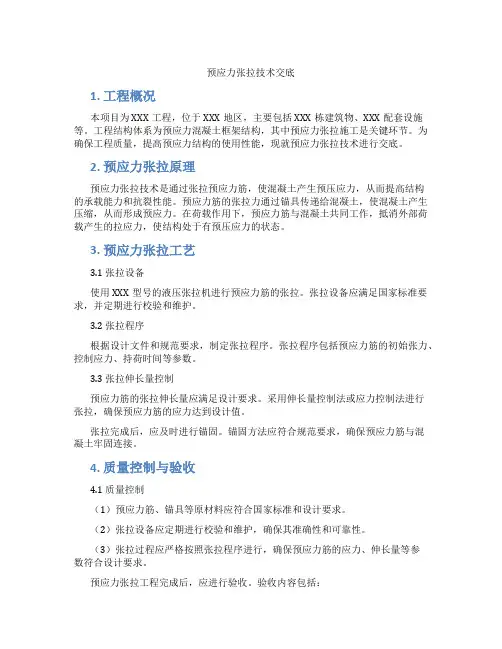

预应力张拉技术交底1. 工程概况本项目为XXX工程，位于XXX地区，主要包括XXX栋建筑物、XXX配套设施等。

工程结构体系为预应力混凝土框架结构，其中预应力张拉施工是关键环节。

为确保工程质量，提高预应力结构的使用性能，现就预应力张拉技术进行交底。

2. 预应力张拉原理预应力张拉技术是通过张拉预应力筋，使混凝土产生预压应力，从而提高结构的承载能力和抗裂性能。

预应力筋的张拉力通过锚具传递给混凝土，使混凝土产生压缩，从而形成预应力。

在荷载作用下，预应力筋与混凝土共同工作，抵消外部荷载产生的拉应力，使结构处于有预压应力的状态。

3. 预应力张拉工艺3.1 张拉设备使用XXX型号的液压张拉机进行预应力筋的张拉。

张拉设备应满足国家标准要求，并定期进行校验和维护。

3.2 张拉程序根据设计文件和规范要求，制定张拉程序。

张拉程序包括预应力筋的初始张力、控制应力、持荷时间等参数。

3.3 张拉伸长量控制预应力筋的张拉伸长量应满足设计要求。

采用伸长量控制法或应力控制法进行张拉，确保预应力筋的应力达到设计值。

张拉完成后，应及时进行锚固。

锚固方法应符合规范要求，确保预应力筋与混凝土牢固连接。

4. 质量控制与验收4.1 质量控制（1）预应力筋、锚具等原材料应符合国家标准和设计要求。

（2）张拉设备应定期进行校验和维护，确保其准确性和可靠性。

（3）张拉过程应严格按照张拉程序进行，确保预应力筋的应力、伸长量等参数符合设计要求。

预应力张拉工程完成后，应进行验收。

验收内容包括：（1）预应力筋的应力、伸长量等参数是否符合设计要求。

（2）锚固是否牢固，预应力筋与混凝土连接是否可靠。

（3）张拉记录是否完整、准确。

5. 安全施工5.1 施工人员应具备相应的专业技术知识和操作技能。

5.2 张拉设备应安装稳固，操作人员应佩戴个人防护用品。

5.3 张拉过程中，严禁非施工人员进入施工现场。

5.4 施工现场应做好安全防护措施，确保施工安全。

6. 环境保护6.1 施工过程中，应遵守国家环保法规，做好环境保护工作。

预应力张拉计算说明预应力张拉计算及现场操作说明本合同段梁板均为先张梁板，根据台座设置长度，实际钢绞线下料长度为89米。

一、理论伸长量计算由公式ΔL=(Nk*L)/EA计算可得理论伸长量。

公式ΔL=(Nk*L)/E g A g中ΔL：理论伸长量Nk：作用于钢绞线的张拉力（控制应力σk= 1395Mp）L：钢绞线下料长度（89m）E g：钢绞线弹性模量（1.95Ｘ105 Mp）A g：钢绞线截面面积（140mm2）由公式计算得ΔL=（1395*140*89）/（195700*140）=0.63441m=634.41mm现场张拉采取五级张拉分别为10%σk，20%σk，40%σk，8 0%σk，100%σk；对应理论伸长量分别为L1，L2，L3，L4，L5，L6。

由公式计算得L1=63.44 mm（10%ΔL）L2=126.88 mm（20%ΔL）L3=253.76mm（40%ΔL）L4=507.52mm（80%ΔL）L5=634.41 mm（100%ΔL）二、现场张拉实测（一）现场张拉操作现场张拉采取六级张拉分别为10%σk，20%σk，40%σk , 8 0%σk，100%σk；对应伸长量分别为A，B，C，D，E。

张拉顺序：1、先张拉左侧锚端，用3#千斤顶张拉N1筋，张拉到10%σk，记录此时伸长量A1，再张拉到20%σk，记录此时伸长量B1;后依次张拉N2-N9，对称张拉，分别记录各自伸长量：A2，B2 (9)B9;锚固好左侧。

2、张拉右侧锚端，用1#、2#千斤顶同时同步张拉，张拉到40%σk，记录此时伸长量C，锚固后继续张拉到80%σk，记录此时伸长量D，继续张拉到100%σk，记录下各自伸长量为E。

C、D、E值均为两千斤顶伸长的平均值。

（二）数据处理N1实际伸长量L n1=E+C或L n1=E+2（B1-A1）N2实际伸长量L n1=E+C或L n1=E+2（B2-A2）N3实际伸长量L n1=E+C或L n1=E+2（B3-A3）N4实际伸长量L n1=E+C或L n1=E+2（B4-A4）N5实际伸长量L n1=E+C或L n1=E+2（B5-A5）N6实际伸长量L n1=E+C或L n1=E+2（B6-A6）N7实际伸长量L n1=E+C或L n1=E+2（B7-A7）N8实际伸长量L n1=E+C或L n1=E+2（B8-A8）N9实际伸长量L n1=E+C或L n1=E+2（B9-A9）三、现场张拉注意要点1、现场张拉伸长值与理论伸长值必须随时比对，不得超过理论伸长值的±6%（即38.06mm）；2、张拉时应匀速缓慢张拉，并在每级处持荷5min后读数；3、张拉时注意观察钢绞线断丝数，超过规定值必须替换，从新张拉；4、钢绞线张拉8小时后，才可进行下步钢筋施工。

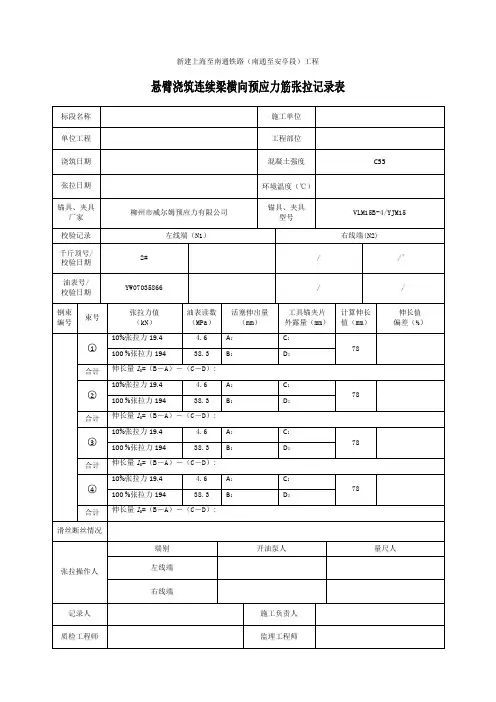

悬臂浇筑连续梁横向预应力筋张拉记录表
悬臂浇筑连续梁横向预应力筋张拉记录表
悬臂浇筑连续梁横向预应力筋张拉记录表
新建上海至南通铁路（南通至安亭段）工程

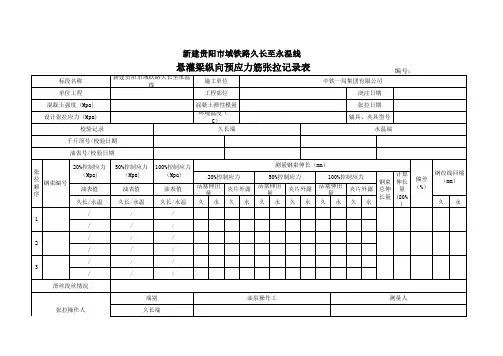

悬臂浇筑连续梁纵向预应力张拉记录表
新建上海至南通铁路（南通至安亭段）工程
悬臂浇筑连续梁纵向预应力张拉记录表
新建上海至南通铁路（南通至安亭段）工程
悬臂浇筑连续梁纵向预应力张拉记录表
悬灌梁竖向预应力筋张拉记录表
备注：ΔL钢筋总伸长量=｛L2（控制应力）-L1（初始应力）｝
悬灌梁竖向预应力筋张拉记录表
备注：ΔL钢筋总伸长量=｛L2（控制应力）-L1（初始应力）｝
新建上海至南通铁路（南通至安亭段）工程
悬灌梁竖向预应力筋张拉记录表
备注：ΔL钢筋总伸长量=｛L2（控制应力）-L1（初始应力）｝
悬灌梁竖向预应力筋张拉记录表
备注：ΔL钢筋总伸长量=｛L2（控制应力）-L1（初始应力）｝
悬灌梁竖向预应力筋张拉记录表
备注：ΔL钢筋总伸长量=｛L2（控制应力）-L1（初始应力）｝。

预应力筋张拉和放张检验批质量验收记录(50204-2002)表 6.4 编号：020104□□□（3）020104□□□（3）说明主控项目6.4.1预应力筋张拉或放张时，混凝土强度应符合设计要求；当设计无具体要求时，不应低于设计的混凝土立方体抗压强度标准值的75%。

检查数量：全数检查。

检验方法：检查同条件养护试件试验报告。

6.4.2预应力筋的张拉力、张拉或放张顺序及张拉工艺应符合设计及施工技术方案的要求，并应符合下列规定：1、当施工需要超张拉时，最大张拉应力不应大于国家现行标准《混凝土结构设计规范》50010的规定；2、张拉工艺应能保证同一束中各根预应力筋的应力均匀一致；3、后张法施工中，当预应力筋是逐根或逐束张拉时，应保证各阶段不出现对结构不利的应力状态；同时宜考虑后批张拉预应力筋所产生的结构构件的弹性压缩对先批张拉预应力筋的影响，确定张拉力；4、先张法预应力筋放张时，宜缓慢放松锚固装置，使各根预应力筋同时缓慢放松；5、当采用应力控制方法张拉时，应校核预应力筋的伸长值。

实际伸长值与设计计算理论伸长值的相对允许偏差为±6%。

检查数量：全数检查。

检验方法：检查张拉记录。

6.4.3预应力筋张拉锚固后实际建立的预应力值与工程设计规定检验值的相对允许偏差为±5%。

检查数量：对先张法施工，每工作班抽查预应力筋总数的1%，且不少于3根；对后张法施工，在同一检验批内，抽查预应力筋总数的3%，且不少于5束。

检验方法：对先张法施工，检查预应力筋应力检测记录；对后张法施工，检查见证张拉记录。

6.4.4张拉过程中应避免预应力筋断裂或滑脱；当发生断裂或滑脱时，必须符合下列规定：1、对后张法预应力结构构件，断裂或滑脱的数量严禁超过同一截面预应力筋总根数的3%，且每束钢丝不得超过一根；对多跨双向连续板，其同一截面应按每跨计算；2、对先张法预应力构件，在浇筑混凝土前发生断裂或滑脱的预应力筋必须予以更换。

检查数量：全数检查。

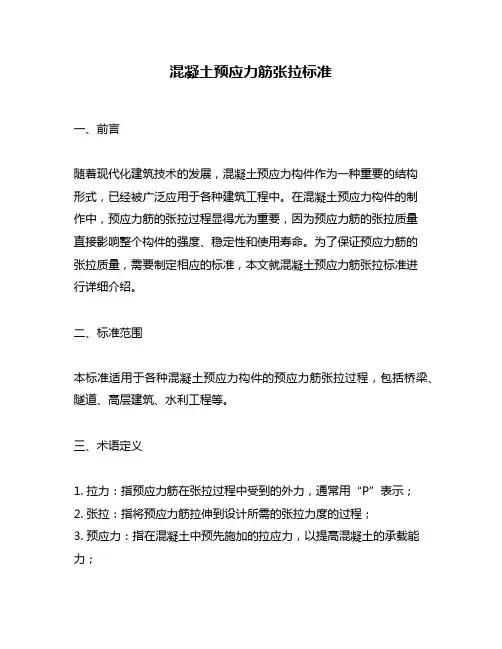

混凝土预应力筋张拉标准一、前言随着现代化建筑技术的发展，混凝土预应力构件作为一种重要的结构形式，已经被广泛应用于各种建筑工程中。

在混凝土预应力构件的制作中，预应力筋的张拉过程显得尤为重要，因为预应力筋的张拉质量直接影响整个构件的强度、稳定性和使用寿命。

为了保证预应力筋的张拉质量，需要制定相应的标准，本文就混凝土预应力筋张拉标准进行详细介绍。

二、标准范围本标准适用于各种混凝土预应力构件的预应力筋张拉过程，包括桥梁、隧道、高层建筑、水利工程等。

三、术语定义1. 拉力：指预应力筋在张拉过程中受到的外力，通常用“P”表示；2. 张拉：指将预应力筋拉伸到设计所需的张拉力度的过程；3. 预应力：指在混凝土中预先施加的拉应力，以提高混凝土的承载能力；4. 预应力力度：指预应力筋张拉到的力度大小，通常用“F”表示；5. 预应力损失：指预应力筋在张拉过程中由于混凝土收缩、膨胀等原因而失去的预应力；6. 预应力筋：指在混凝土中施加预应力的钢筋；7. 应力：指单位面积上的力量大小，通常用“σ”表示；8. 应变：指单位长度上的形变大小，通常用“ε”表示。

四、工艺要求1. 预应力筋的选择：预应力筋应符合设计要求，并满足GB/T1499.2-2007《钢筋混凝土用钢筋第2部分：冷拔钢丝、钢绞线》或YB/T5004-2001《预应力钢筋》中的相关要求；2. 预应力筋的加工：预应力筋应在工厂内进行加工，加工设备应符合GB/T16270-1996《机械设备通用技术条件》或JB/T6406-2006《预应力筋加工设备》中的相关要求；3. 预应力筋的保护：预应力筋应采取适当的防腐措施，如涂刷防锈漆等；4. 预应力筋的张拉：预应力筋的张拉应按照设计要求进行，张拉过程应记录张拉力度、伸长量、伸长率等数据，以便于后续的检查和评估。

五、质量控制1. 张拉前的检查：在进行预应力筋的张拉前，应对预应力筋进行检查，确认预应力筋的质量和尺寸符合设计要求；2. 张拉过程中的检查：在进行预应力筋的张拉过程中，应对张拉力度、伸长量、伸长率等数据进行记录，并及时发现和处理张拉中的问题；3. 张拉后的检查：在进行预应力筋的张拉后，应对张拉后的预应力度进行检查，确认预应力度符合设计要求。
