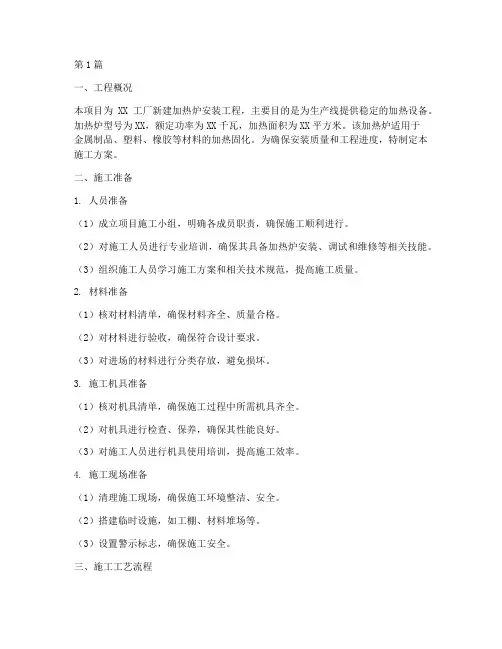

第1篇一、工程概况本项目为XX工厂新建加热炉安装工程,主要目的是为生产线提供稳定的加热设备。
加热炉型号为XX,额定功率为XX千瓦,加热面积为XX平方米。
该加热炉适用于金属制品、塑料、橡胶等材料的加热固化。
为确保安装质量和工程进度,特制定本施工方案。
二、施工准备1. 人员准备(1)成立项目施工小组,明确各成员职责,确保施工顺利进行。
(2)对施工人员进行专业培训,确保其具备加热炉安装、调试和维修等相关技能。
(3)组织施工人员学习施工方案和相关技术规范,提高施工质量。
2. 材料准备(1)核对材料清单,确保材料齐全、质量合格。
(2)对材料进行验收,确保符合设计要求。
(3)对进场的材料进行分类存放,避免损坏。
3. 施工机具准备(1)核对机具清单,确保施工过程中所需机具齐全。
(2)对机具进行检查、保养,确保其性能良好。
(3)对施工人员进行机具使用培训,提高施工效率。
4. 施工现场准备(1)清理施工现场,确保施工环境整洁、安全。
(2)搭建临时设施,如工棚、材料堆场等。
(3)设置警示标志,确保施工安全。
三、施工工艺流程1. 施工测量(1)根据设计图纸,进行现场测量,确定加热炉安装位置。
(2)测量数据准确无误后,进行放线。
2. 立柱基础施工(1)根据测量数据,开挖立柱基础坑。
(2)对基础坑进行验收,确保其符合设计要求。
(3)浇筑混凝土基础,确保其强度和稳定性。
3. 立柱安装(1)将立柱吊装至基础坑,确保其垂直度。
(2)对立柱进行加固,确保其稳固。
4. 炉体安装(1)将炉体吊装至立柱上,确保其水平度和垂直度。
(2)对炉体进行加固,确保其稳固。
5. 电气系统安装(1)根据设计图纸,布线、接线。
(2)安装电气元件,如控制器、传感器等。
(3)对电气系统进行调试,确保其正常运行。
6. 加热炉调试(1)对加热炉进行空载调试,检查其性能。
(2)对加热炉进行负载调试,确保其加热效果。
7. 验收与交付(1)对加热炉进行全面验收,确保其符合设计要求。

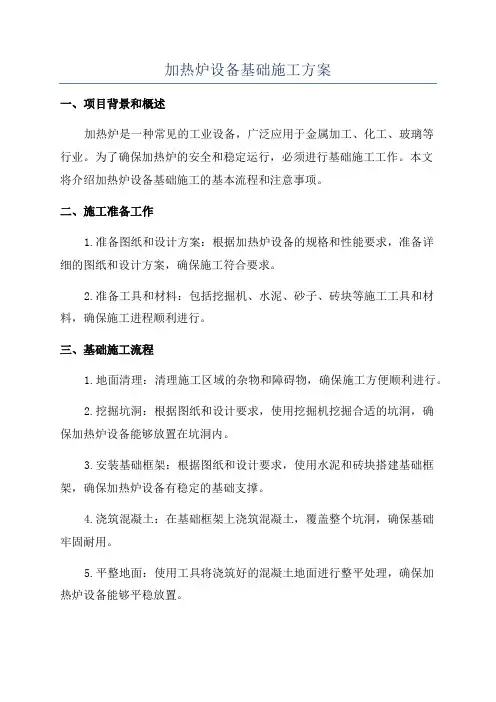

加热炉设备基础施工方案一、项目背景和概述加热炉是一种常见的工业设备,广泛应用于金属加工、化工、玻璃等行业。
为了确保加热炉的安全和稳定运行,必须进行基础施工工作。
本文将介绍加热炉设备基础施工的基本流程和注意事项。
二、施工准备工作1.准备图纸和设计方案:根据加热炉设备的规格和性能要求,准备详细的图纸和设计方案,确保施工符合要求。
2.准备工具和材料:包括挖掘机、水泥、砂子、砖块等施工工具和材料,确保施工进程顺利进行。
三、基础施工流程1.地面清理:清理施工区域的杂物和障碍物,确保施工方便顺利进行。
2.挖掘坑洞:根据图纸和设计要求,使用挖掘机挖掘合适的坑洞,确保加热炉设备能够放置在坑洞内。
3.安装基础框架:根据图纸和设计要求,使用水泥和砖块搭建基础框架,确保加热炉设备有稳定的基础支撑。
4.浇筑混凝土:在基础框架上浇筑混凝土,覆盖整个坑洞,确保基础牢固耐用。
5.平整地面:使用工具将浇筑好的混凝土地面进行整平处理,确保加热炉设备能够平稳放置。
6.固定设备:在施工完成后,将加热炉设备放置在基础上,并用螺栓进行固定,确保设备稳固。
四、施工注意事项1.施工现场安全:施工现场需要设置安全警示标志,并做好安全防护措施,确保施工人员和设备的安全。
2.施工质量:加热炉设备基础的施工质量直接关系到设备的安全和寿命,施工人员需要严格按照设计要求进行施工。
3.施工进度:合理安排施工进度,确保施工工期的准时完成。
4.环境保护:施工过程中需要注意环境保护,及时清理施工现场,避免对周边环境造成污染。
5.施工监督:进行施工监督和验收,确保施工按照规定进行,保证施工质量。
以上就是加热炉设备基础施工方案的基本内容。
加热炉设备基础施工是一个复杂的过程,需要施工人员具备相关技能和丰富的经验。
在施工过程中,要严格按照设计要求和安全规范进行,确保加热炉设备的安全和稳定运行。
1.1.1. 转底炉设备及结构安装 1.1.1.1. 转底炉安装工艺流程转底炉安装工艺流程图 托辊、定心辊安装 炉底机械下部结安装 炉底机械中部结安装 炉底机械上部结安装 炉体钢结构立柱安装 炉体钢结构立柱安装 炉体钢结构上圈梁安装 水封槽安装 炉体钢结构下圈梁安装 炉墙板安装 炉顶吊装小梁安装侧墙烧嘴、炉门、检修及观察孔安装 炉底机械驱动装置安装 内水封刀安装 炉顶大梁安装内外环走台安装 炉顶平焰烧嘴安装 侧墙耐材施工 炉底耐材施工 介质道安装 炉顶耐材施工 调试、烘炉 出料装置安装 上料系统安装 电气仪表安装 液压润滑管道安装1.1.1.2.测量放线利用土建施工在转底圆心点砌筑的高台上架设的全站仪进行转底炉设备、结构安装基点的放线。
分别基上做出定心辊、托辊、驱动装置、炉体钢结构的中心线与半径点,如下图所示。
1.1.1.3.托辊安装在穿过圆心“O”的半径方向放置中心架,拉钢丝吊线锤,控制内外支承辊中心,以支承辊销轴轴心的前后两端面加工中心为准,使辊子销轴中心在垂直方向上与半径线重合,允差±2mm,并且销轴两端面加工中心应在该半径垂直面同侧,到该半径垂直面的距离相等,允差±1mm。
以辊子中剖面为准,保证其到名义圆在半径方向距离允差±2mm。
用水准仪在辊子上面检测标高允差±0.2mm,要求相邻两个辊子的高度相对差小于0.2mm。
水平度用框式水平仪检测,纵向在辊子侧面检测辊子垂直度允差0.1/1000,横向在辊子底座上表面检测,允差0.5/1000。
支承辊应与下部钢结构接触个数大于90%。
托辊安装示意图1.1.1.4.定心辊安装定心辊安装前检查定心辊弹簧初始位置是否与设计图纸相符,安装时在穿过圆心“O”的半径方向放置中心架,拉钢丝吊线锤,控制定心辊中心,测量辊面至基准点距离,要求辊面到转底炉圆心的半径距离偏差小于2mm,标高用精密水准仪在定心辊座上表面检测标高允差±1mm,水平度用框式水平仪在定心辊辊子上表面上检测,纵横水平度小于0.1/1000。

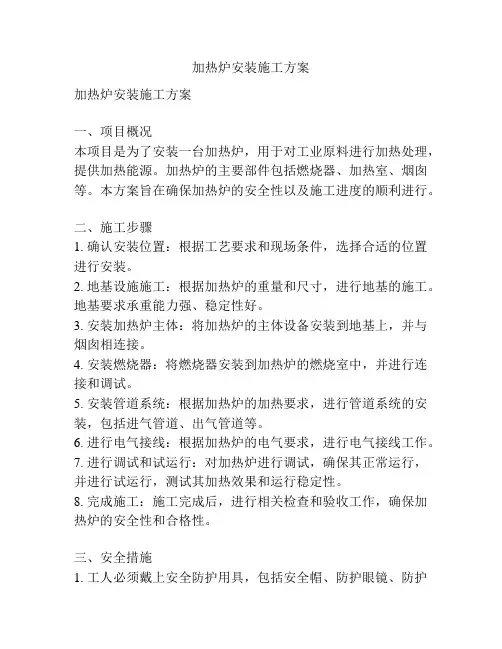

加热炉安装施工方案加热炉安装施工方案一、项目概况本项目是为了安装一台加热炉,用于对工业原料进行加热处理,提供加热能源。
加热炉的主要部件包括燃烧器、加热室、烟囱等。
本方案旨在确保加热炉的安全性以及施工进度的顺利进行。
二、施工步骤1. 确认安装位置:根据工艺要求和现场条件,选择合适的位置进行安装。
2. 地基设施施工:根据加热炉的重量和尺寸,进行地基的施工。
地基要求承重能力强、稳定性好。
3. 安装加热炉主体:将加热炉的主体设备安装到地基上,并与烟囱相连接。
4. 安装燃烧器:将燃烧器安装到加热炉的燃烧室中,并进行连接和调试。
5. 安装管道系统:根据加热炉的加热要求,进行管道系统的安装,包括进气管道、出气管道等。
6. 进行电气接线:根据加热炉的电气要求,进行电气接线工作。
7. 进行调试和试运行:对加热炉进行调试,确保其正常运行,并进行试运行,测试其加热效果和运行稳定性。
8. 完成施工:施工完成后,进行相关检查和验收工作,确保加热炉的安全性和合格性。
三、安全措施1. 工人必须戴上安全防护用具,包括安全帽、防护眼镜、防护手套等,严禁穿拖鞋等不符合安全要求的服装。
2. 施工现场必须明确标识,设置安全警示牌,确保人员能够正确识别危险区域,并保持安全距离。
3. 加热炉的燃烧器和烟囱必须按照相关安全标准进行设计和安装,确保燃烧的安全性。
4. 电气接线必须严格按照相关电气标准进行,避免因电气问题导致的安全事故。
5. 施工过程中必须进行定期检查和维护,确保设备的正常运行和安全性能。
四、施工进度安排1. 地基设施施工:2天2. 安装加热炉主体:3天3. 安装燃烧器:1天4. 安装管道系统:2天5. 进行电气接线:1天6. 进行调试和试运行:2天7. 完成施工:1天总计10天完成施工任务,不包括可能发生的意外情况所需的调整时间。
五、施工人员配置1. 项目经理:1人2. 工程师:2人3. 技术工人:5人4. 劳动工人:10人六、工程材料及设备1. 加热炉及相关配件:1台2. 燃烧器及相关配件:1套3. 电气设备:按需配置4. 管道及相关配件:按需配置5. 施工工具:按需配置七、施工质量控制1. 施工过程中,严格按照相关施工规范和标准进行施工。

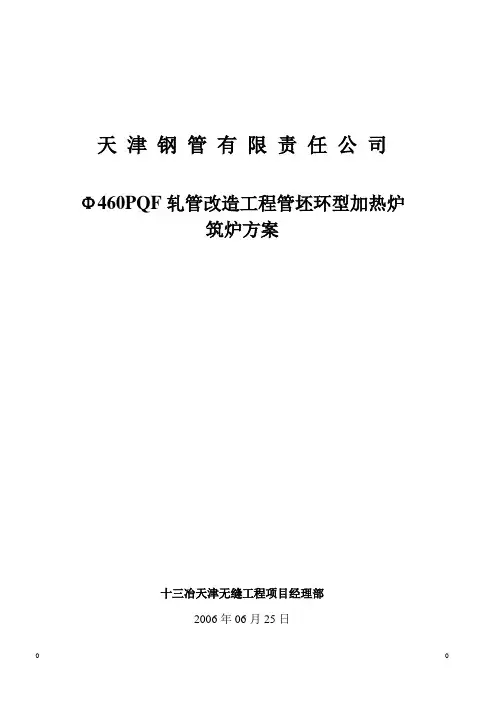

天津钢管有限责任公司Φ460PQF轧管改造工程管坯环型加热炉筑炉方案十三冶天津无缝工程项目经理部2006年06月25日一.工程概况天津钢管公司460PQF轧管改造工程管坯环形加热炉,用于将连铸钢坯从20℃加热到1280℃,进行轧制无缝管。
钢坯直径Φ310、350、400mm,长度1430~5000 mm,每个钢坯最大单重4900kg,年加热量548168t/a,炉子为侧加热,分六个加热控制区,天然气烧咀分布在6个预热、加热和均热段中,并在出料口设3台炉顶平焰烧咀。
第1段为预热段,第2~5段为加热段,天然气直焰烧咀106套,第6段为均热段,30套天然气炉顶直焰烧咀,出料段3套天然气炉顶平焰烧咀,共计136套直焰烧咀,3套平焰烧咀。
烟气在炉子中与坯料运动方向逆向流动,从而对钢坯进行加热,废气由内环墙排烟口经过换热器和烟囱排出。
炉底是由设在外侧的四套液压马达来驱动的,炉底主驱动位于炉子底部外环,沿90度角对称布置4台驱动站。
侧墙与环形炉底之间的密封采用水封槽和水封刀。
水封槽具有适当的深度,以防止炉膛烟气逸出。
水封槽和水封刀均带保护涂层。
环形炉的装、出料各配有一个液压驱动的侧开炉门,通过3处密封式内、外环的检修门维修人员进入炉内维修炉膛和炉底,并用于日常炉底的检查和维修。
炉子尺寸:炉子中径:Ф48000 mm炉膛宽度:5800 mm炉膛高度:1900mm炉底有效宽度:5228mm装出料夹角:17度隔墙:3处,水冷结构加热坯料:连铸坯,直径Ф310╳1470~4500 mm,最大单重2650kgФ350╳1430~5000 mm,最大单重3750kgФ400╳1660~5000 mm,最大单重4900kg坯料品质:制管钢。
布料方式:单排或双排布料。
入炉温度:20℃加热温度:1250℃~1280℃温差:≤±10℃最高炉温:1350℃炉子产量:①.额定产量:加热代表规格时,最大200t/h。
②最大产量: 200 t/h, 最快出料频率:100根/小时。

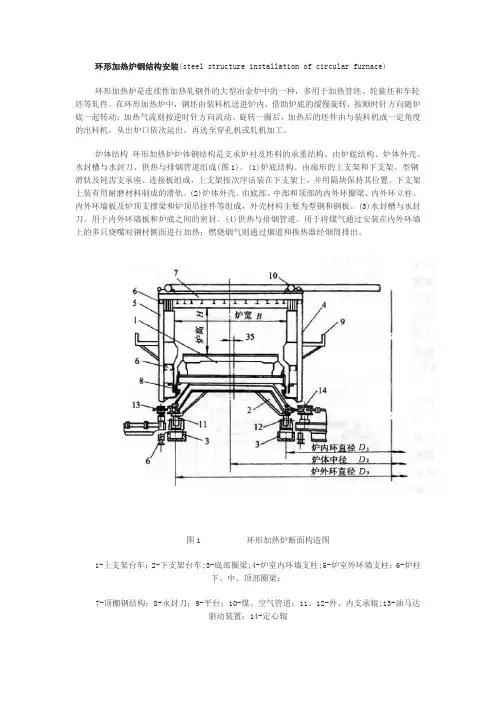

环形加热炉钢结构安装(steel structure installation of circular furnace)环形加热炉是连续性加热轧钢件的大型冶金炉中的一种,多用于加热管坯、轮箍坯和车轮坯等轧件。
在环形加热炉中,钢坯由装料机送进炉内,借助炉底的缓慢旋转,按顺时针方向随炉底一起转动;加热气流则按逆时针方向流动。
旋转一圈后,加热后的坯件由与装料机成一定角度的出料机,从出炉口依次运出,再送至穿孔机或轧机加工。
炉体结构环形加热炉炉体钢结构是支承炉衬及坯料的承重结构。
由炉底结构、炉体外壳、水封槽与水封刀、供热与排烟管道组成(图1)。
(1)炉底结构。
由扇形的上支架和下支架、型钢滑轨及钝齿支承座、连接板组成,上支架按次序活装在下支架上,并用隔块保持其位置。
下支架上装有用耐磨材料制成的滑轨。
(2)炉体外壳。
由底部、中部和顶部的内外环圈梁、内外环立柱、内外环墙板及炉顶支撑梁和炉顶吊挂件等组成,外壳材料主要为型钢和钢板。
(3)水封槽与水封刀。
用于内外环墙板和炉底之间的密封。
(4)供热与排烟管道。
用于将煤气通过安装在内外环墙上的多只烧嘴对钢材侧面进行加热;燃烧烟气则通过烟道和换热器经烟筒排出。
图1 环形加热炉断面构造图1-上支架台车;2-下支架台车;3-底部圈梁;4-炉室内环墙支柱;5-炉室外环墙支柱;6-炉柱下、中、顶部圈梁;7-顶棚钢结构;8-永封刀;9-平台;10-煤、空气管道;11、12-外、内支承辊;13-油马达驱动装置;14-定心辊安装顺序安装前要认真做好施工准备,依据炉子构造和工程特点制定施工方案,进行基础验收、构件检验、中心线和标高的测定,确定装配及安装方法、质量控制措施以及各专业之间的配合关系。
炉体结构的安装顺序,根据炉子的构造而定。
管坯环形加热炉的安装顺序见图2。
图2 管坯环形加热炉的安装顺序炉体结构安装炉体钢结构吊装,一般以厂房内的桥式起重机为主机,履带式或汽车式起重机为辅机进行。
吊装时,构件应尽量装配成组合部件,以利于加快吊装速度。

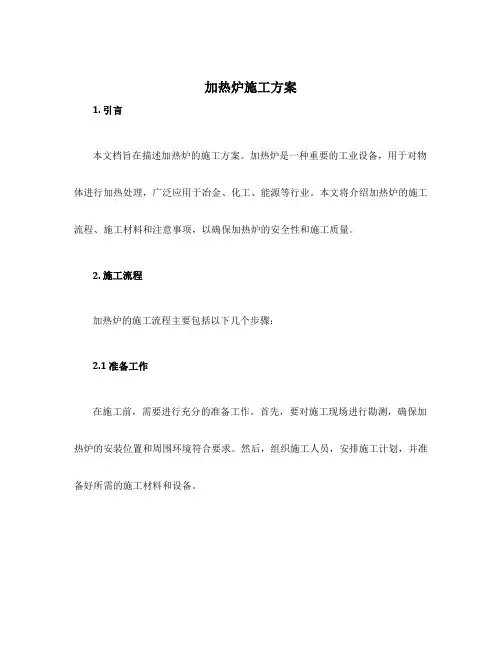

加热炉施工方案1. 引言本文档旨在描述加热炉的施工方案。
加热炉是一种重要的工业设备,用于对物体进行加热处理,广泛应用于冶金、化工、能源等行业。
本文将介绍加热炉的施工流程、施工材料和注意事项,以确保加热炉的安全性和施工质量。
2. 施工流程加热炉的施工流程主要包括以下几个步骤:2.1 准备工作在施工前,需要进行充分的准备工作。
首先,要对施工现场进行勘测,确保加热炉的安装位置和周围环境符合要求。
然后,组织施工人员,安排施工计划,并准备好所需的施工材料和设备。
2.2 基础施工加热炉的安装需要一个坚固的基础。
在施工中,要先进行基础的挖掘和垫层的铺设。
然后,按照设计要求建立加热炉的基础,包括钢筋的布置和混凝土的浇筑。
完成后,需等待一定时间进行基础的固结。
2.3 安装设备在基础固结后,可以开始进行加热炉设备的安装。
设备安装包括加热元件、控制系统和其他附属设备的组装和连接。
在安装过程中,要严格按照设备制造商提供的安装指南进行操作,确保设备的稳固和可靠性。
2.4 接管系统完成设备安装后,需要对加热炉进行接管系统的施工。
接管系统主要包括气源管道、电源线路和冷却水管道的安装。
需要注意的是,气源管道和电源线路的安装需要符合相关安全标准,并保证其可靠性和稳定性。
2.5 调试与测试在设备安装和接管系统施工完成后,进行加热炉的调试和测试。
首先,要检查设备的各项功能是否正常,并校准控制系统。
然后,进行试运行,检查加热效果和设备的稳定性。
如发现问题,要及时进行调整和修复。
2.6 保养与维护完成调试和测试后,加热炉即可投入使用。
然而,为了保证其长期稳定运行,还需要进行定期保养和维护。
保养包括清洁设备、更换损坏部件和润滑机械部件等。
维护则是对设备进行定期检查和维修,以预防和修复潜在的故障。
3. 施工材料在加热炉的施工中,需要使用的材料主要包括以下几种:•建筑材料:如混凝土、钢筋等,用于加热炉的基础施工。
•安装材料:如螺栓、螺母、焊接材料等,用于设备的组装和连接。

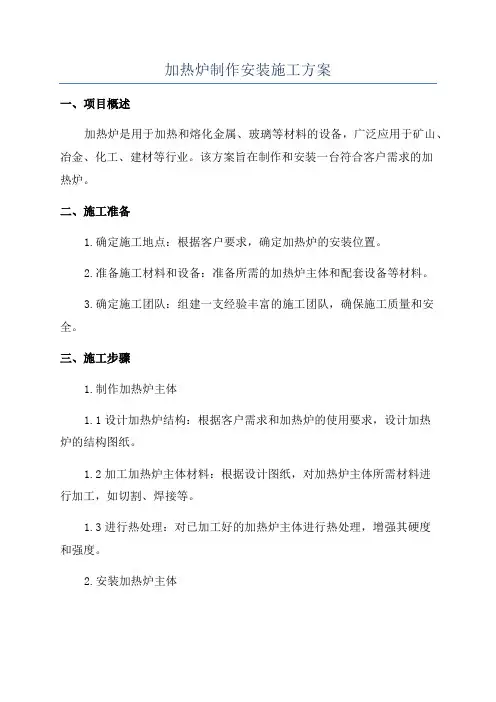

加热炉制作安装施工方案一、项目概述加热炉是用于加热和熔化金属、玻璃等材料的设备,广泛应用于矿山、冶金、化工、建材等行业。
该方案旨在制作和安装一台符合客户需求的加热炉。
二、施工准备1.确定施工地点:根据客户要求,确定加热炉的安装位置。
2.准备施工材料和设备:准备所需的加热炉主体和配套设备等材料。
3.确定施工团队:组建一支经验丰富的施工团队,确保施工质量和安全。
三、施工步骤1.制作加热炉主体1.1设计加热炉结构:根据客户需求和加热炉的使用要求,设计加热炉的结构图纸。
1.2加工加热炉主体材料:根据设计图纸,对加热炉主体所需材料进行加工,如切割、焊接等。
1.3进行热处理:对已加工好的加热炉主体进行热处理,增强其硬度和强度。
2.安装加热炉主体2.1运输加热炉主体:使用合适的运输工具将加热炉主体运输至施工地点。
2.2安装加热炉主体:根据设计图纸和安装要求,将加热炉主体进行安装,包括固定和连接等。
2.3进行电气连接:按照加热炉的电气连接图纸,进行电气布线和连接。
3.装配辅助设备3.1安装控制系统:将控制系统设备安装在适宜的位置,并与加热炉主体进行连接。
3.2安装传输设备:根据客户要求,选择合适的传输设备,如输送带、皮带机等,并将其安装在适宜位置。
3.3安装散热设备:根据加热炉散热要求,选择合适的散热设备并安装在适宜位置。
4.进行调试和试运行4.1调试设备:对加热炉及其辅助设备进行调试,确保其正常工作。
4.2进行试运行:进行加热炉的试运行,检验其加热效果、稳定性和安全性。
4.3进行调整和优化:根据试运行结果,及时调整和优化加热炉的参数,以达到最佳的加热效果。
四、安全措施1.严格遵守安全操作规程:施工人员必须全程佩戴个人防护设备,并遵守现场安全操作规程。
2.加强现场安全管理:设立安全警示标志和警戒线,确保工地秩序,并设立专人负责安全管理。
3.定期检查和维护设备:定期对加热炉和辅助设备进行检查和维护,确保其正常运行和安全使用。
Document Title:Erection Method Statement for Mechanical & Steel Structure of Rotate Hearth Furnace (RHF)AMTPJSaudi ArabINTRODUCTION本方案根据RHF的设备图纸和LOI(天津)提供的安装说明(Erection manual)编制的,安装标准采用DIN标准。
AMTPJ Rotate Hearth Furnace(RHF)是钢坯连续加热炉。
RHF床绕炉中心旋转,被加热件从进料炉门装入并在炉内分阶段加热后,从出料炉门处取出。
进、出料炉门相邻,在炉膛内两门以隔墙相隔。
RHF由转动炉底和固定炉墙、炉顶组成。
结构上沿炉子圆周方向上共分9个区段,自出钢机端依次为:装出料区(12°)、热回收段(46.25°)、第一预热段(35°)、第二预热段(35°)、第一加热段(35°)、第二加热段(55°)、第三加热段(55°)、第一均热段(35°)、第二均热段(32.5°)。
RHF基本尺寸:中径:Φ4500 mm炉膛宽度:6228 mm炉底有效宽度:5780 mm预热段、第一、二、三加热段炉膛高度:2800 mm第一、二、三加热炉膛高度:2200 mm;第一、二均热段炉膛高度:1500mm RHF设备安装范围包括:环形旋转炉床,炉底支承辊、定心辊、驱动装置,炉体钢结构,加热烧嘴,进、出料炉门,水封装置以及其他辅助设备。
施工方法和具体步骤1.1.1.2. 平面布置图见附图1.3. RHF中心标板、基准点的埋设布置1.3.1.永久中心标板和永久标高点: 制作样式如下:1.3.2.环炉区域临时中心标板:不等边角钢75×50×5,长度150mm。
永久中心标板永久标高点1.3.3.测量准备工作:对原始基准标高点、中心线、炉心等进行复查,确定。

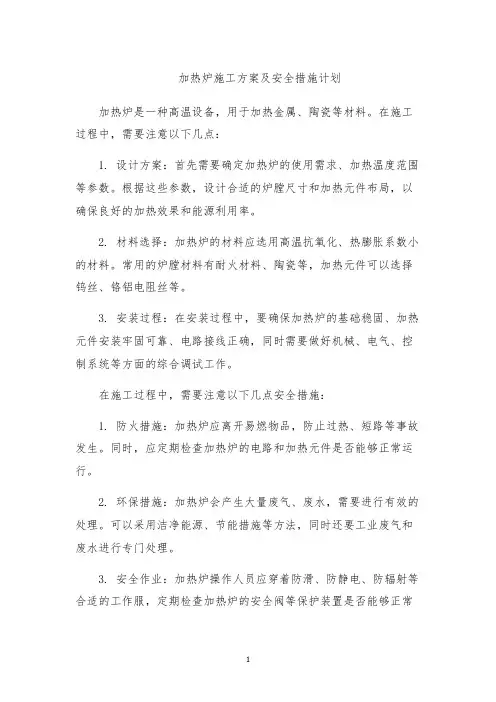

加热炉施工方案及安全措施计划
加热炉是一种高温设备,用于加热金属、陶瓷等材料。
在施工过程中,需要注意以下几点:
1. 设计方案:首先需要确定加热炉的使用需求、加热温度范围等参数。
根据这些参数,设计合适的炉膛尺寸和加热元件布局,以确保良好的加热效果和能源利用率。
2. 材料选择:加热炉的材料应选用高温抗氧化、热膨胀系数小的材料。
常用的炉膛材料有耐火材料、陶瓷等,加热元件可以选择钨丝、铬铝电阻丝等。
3. 安装过程:在安装过程中,要确保加热炉的基础稳固、加热元件安装牢固可靠、电路接线正确,同时需要做好机械、电气、控制系统等方面的综合调试工作。
在施工过程中,需要注意以下几点安全措施:
1. 防火措施:加热炉应离开易燃物品,防止过热、短路等事故发生。
同时,应定期检查加热炉的电路和加热元件是否能够正常运行。
2. 环保措施:加热炉会产生大量废气、废水,需要进行有效的处理。
可以采用洁净能源、节能措施等方法,同时还要工业废气和废水进行专门处理。
3. 安全作业:加热炉操作人员应穿着防滑、防静电、防辐射等合适的工作服,定期检查加热炉的安全阀等保护装置是否能够正常
工作。
在加、卸样品时,应保持提取工具与炉膛的适当距离,避免烫伤和严重事故的发生。
4. 急救措施:在操作过程中,如加热炉出现异常情况,应立即切断电源,并做好安全撤离,发生意外时,应立即采取救护措施并进行急救。
加热炉的施工应符合相关标准和安全规范,确保工人的人身安全,并达到预期的加热效果。

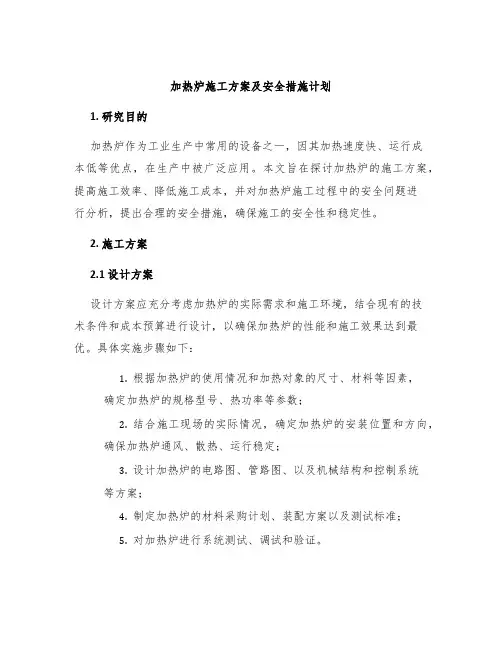

加热炉施工方案及安全措施计划1. 研究目的加热炉作为工业生产中常用的设备之一,因其加热速度快、运行成本低等优点,在生产中被广泛应用。
本文旨在探讨加热炉的施工方案,提高施工效率、降低施工成本,并对加热炉施工过程中的安全问题进行分析,提出合理的安全措施,确保施工的安全性和稳定性。
2. 施工方案2.1 设计方案设计方案应充分考虑加热炉的实际需求和施工环境,结合现有的技术条件和成本预算进行设计,以确保加热炉的性能和施工效果达到最优。
具体实施步骤如下:1.根据加热炉的使用情况和加热对象的尺寸、材料等因素,确定加热炉的规格型号、热功率等参数;2.结合施工现场的实际情况,确定加热炉的安装位置和方向,确保加热炉通风、散热、运行稳定;3.设计加热炉的电路图、管路图、以及机械结构和控制系统等方案;4.制定加热炉的材料采购计划、装配方案以及测试标准;5.对加热炉进行系统测试、调试和验证。
2.2 施工流程施工流程的具体实施步骤如下:1.加热炉安装前,应先清理施工现场,搭建施工场地;2.根据设计方案,对加热炉的机械结构、管路、控制系统等进行组装和安装;3.安装完成后,进行系统调试和站内测试,确保加热炉的运行参数符合设计要求;4.进行搬运、定位和固定,保证加热炉的稳定性;5.最后进行安全检查,确保加热炉符合安全生产要求。
3. 安全措施计划在加热炉的施工过程中,为保证工人的人身安全和加热炉的顺利安装,应制定相应的安全措施计划,保障施工的安全性和稳定性。
具体措施如下:3.1 整理施工现场施工现场一定要清理干净,尤其是加热炉周围,不应有垃圾、易燃物品等,为工人施工提供一个良好的工作环境。
3.2 职工培训职工应具备一定的加热炉施工和维修的知识和技能,施工前应进行必要的培训,确保施工人员的安全操作,做好现场防火、防毒、防爆等措施安排。
3.3 强化现场监控包括现场巡查、视频监控、安全监测、院内安全及动态评估等多种措施,对施工现场进行全方位的监控,确保及时发现和预防安全问题的发生。
加热炉安装施工方案1. 引言本文档旨在详细介绍加热炉的安装施工方案,包括前期准备工作、施工步骤和验收标准等内容。
加热炉作为一种重要的工业设备,其正确安装对生产运行起着至关重要的作用。
本方案将确保加热炉的安装工作顺利进行,并保证其在使用时的安全和稳定性。
2. 前期准备工作在正式进行加热炉的安装施工前,需要进行一些准备工作,以确保施工的顺利进行。
2.1. 工作人员组织安装加热炉需要具备一定技能和经验的工作人员。
在施工前,需要组织一支合适的施工团队,确保每个工种的技术人员配备齐全,包括但不限于机械工、电气工和焊接工。
2.2. 材料和设备准备安装加热炉需要一定的材料和设备支持。
在施工前,需要准备好以下物品:•加热炉设备及其配件•所需的金属材料、电线和管道•需要使用的工具和设备•安装所需的各类固定件、密封件和连接件等2.3. 施工现场准备施工现场的准备包括清理现场、搭建临时工地等工作。
在施工前,需要确保施工现场符合安全和施工要求,并做好相应的防护措施。
3. 施工步骤根据加热炉的具体类型和施工环境的不同,其安装施工步骤可能会有所差异。
下面介绍一个常见的加热炉安装施工步骤。
3.1. 安装基础首先,在施工现场找到合适的位置,根据设计要求,进行加热炉基础的施工。
基础的施工包括挖土、打桩、浇筑混凝土等工作。
需要确保基础的稳定性和承重能力,以支撑加热炉的重量。
3.2. 安装设备和配件安装基础完成后,开始进行加热炉设备和配件的安装工作。
按照设备的布置图纸,安装各部件和配件,包括但不限于加热元件、控制面板、燃烧器等。
要注意各个部件的正确连接和位置调整,以确保设备的正常运行。
3.3. 连接管道和电线在设备安装完毕后,需要进行管道和电线的连接工作。
根据设计要求,将加热炉与外部供电源、燃气管道等进行连接。
连接过程中要注意安全和密封性,确保管道和电线的可靠性。
3.4. 调试和测试安装工作完成后,进行加热炉的调试和测试。
依据设备的使用说明,依次启动各个部件和功能,对加热炉进行功能测试和性能评估。
环形加热炉施工方案1.1工程概况锡钢¢258环形炉基础由环形炉烟道、环形炉高架基础、环形炉基础组成。
环形炉烟道第1段,第2段施工完,即可穿插环形炉基础±0.00以上施工。
高架柱Z1=9根、Z2=2根、Z4=2根,共13根,从环形烟道壁柱,留出插筋,其他高架柱为桩承载,作环形条形基础,留出插筋。
管坯区非标设备基础依附在环形炉环形基础的北边。
环形炉基础:炉子中心线R=22500mm;螺栓控制线半径,A1分别为R=25290mm和19710mm,A2为R=18663.5mm,B1分别为R=25972和19028mm。
承载环形炉基础柱KZ1×58根,断面为600mm×800mm;KZ2×12根,断面为800mm×1200mm;KZ3×6根,断面为600mm×3330mm;KZ4×2根,断面为600mm×1080mm;KZ5×1根,断面为500mm×800mm;柱的标高为±0.00~4.12m。
环形炉由双柱和梁分6个伸缩缝,柱顶设计KL1~KL14环形大梁,其他梁布置详见施工图,板厚为200mm和牛腿式厚板组成,板顶标高分别为▽2.95m、▽4.12m。
环形炉本体和柱子混凝土强度等级采用C30,二次灌浆层采用C35(无收缩性)细石混凝土,标▽2.95及▽4.12m处的素混凝土采用C20。
1.2工程特点1.2.1工程结构复杂,为曲面和不规则的结构,预埋螺栓多,安装精度要求高,测量定位工作量大,施工工期短,因此施工过程中,应该加强施工管理,确保工期和质量达到要求。
1.2.2环形炉基础时值寒冬季节施工,施工期间,要了解近期的气象变化,提前做好冬季施工的防冻工作,遇寒潮来临施工便于临场应对。
第二章编制依据2.1由中冶赛迪工程技术股份有限公司设计的施工图纸2.1.1参照锡钢Ф258mm热连轧环形炉烟道模板图04210001DR5004ST003-1~6(A)2.1.2参照锡钢Ф258mm热连轧环形炉烟道钢筋图04210001DR5004ST015-1~6(A)2.1.3锡钢Ф258mm热连轧环形炉高架基础图04210001DR5004ST011-1~4(A)2.1.4锡钢Ф258mm热连轧环形炉基础模板图04210001DR5004ST001-1~6(A)2.1.5锡钢Ф258mm热连轧环形炉烟道钢筋04210001DR5004ST002-1~7(A)2.2规程规范2.2.1我公司近年承包施工类似工程的施工经验和技术档案、技术总结。
加热炉安装施工方案1. 引言本文档旨在为加热炉安装施工提供具体方案和步骤。
加热炉是工业生产过程中重要的设备之一,其正确安装和调试对于保障生产效率和质量具有重要意义。
2. 安装前准备工作在正式进行加热炉的安装施工前,需要进行以下准备工作:•了解加热炉的技术参数和安装要求;•确保施工现场符合安全、环境和空间要求;•确定加热炉的安装位置和布局,并进行相应的土建工程准备;•准备所需的安装材料和工具。
3. 加热炉安装步骤3.1 土建基础施工根据加热炉的尺寸和重量,确定合适的基础类型(如混凝土基础、钢架基础等),并按照相关标准进行施工。
3.2 安装加热炉主体设备根据加热炉的安装要求和图纸,进行以下步骤:1.安装加热炉的底座或座台,并确保其与基础固定牢固;2.安装加热炉的加热器和外壳,并确保与底座的连接紧密;3.安装加热炉的控制系统和传感器,并进行电气连接。
3.3 安装辅助设备根据加热炉的工艺流程和需要,安装相应的辅助设备,如温度控制装置、气体供应系统等。
同时,进行相关的管道连接和电气接线。
3.4 进行调试和测试完成加热炉的安装后,进行以下调试和测试工作:1.检查加热炉各项设备的安装情况和连接是否正确;2.进行加热炉的电气调试,确保控制系统和传感器正常工作;3.进行加热炉的机械调试,包括运行试验和负荷试验;4.进行加热炉的温度控制试验,验证温度控制系统的准确性和稳定性。
3.5 编制安装记录和验收报告根据实际施工情况,编制加热炉的安装记录和验收报告,包括施工记录、设备参数和测试结果等,以备后续参考和运维。
4. 安全注意事项在加热炉的安装施工过程中,需注意以下安全事项:•遵守相关安全操作规程和标准,保持工作场所的清洁和整齐;•使用符合要求的安全工具和装备,防止意外和伤害;•保护施工人员的个人安全,如佩戴防护装备和注意工作环境的危险因素;•在施工过程中及时排除安全隐患,确保施工现场的安全和稳定。
5. 总结本文档详细介绍了加热炉安装施工方案,包括准备工作、安装步骤、调试测试和安全注意事项等。
一、工程概况1. 工程名称:XX公司加热炉安装工程2. 建设单位:XX公司3. 工程地点:XX公司生产车间4. 工程规模:安装一台10吨/小时加热炉,配套设备包括燃烧器、鼓风机、除尘器等。
二、编制依据1. 《工业炉窑安装工程施工及验收规范》(GB50242-2002)2. 《机械设备安装工程施工及验收通用规范》(GB50231-2002)3. 《通风与空调工程施工及验收规范》(GB50243-2002)4. 《施工现场安全规范》(JGJ59-2011)三、施工准备1. 技术准备:熟悉图纸、规范,了解加热炉及配套设备的性能、安装要求,编制详细的施工方案。
2. 组织准备:成立项目经理部,明确各岗位职责,组织施工队伍。
3. 材料准备:按照施工方案,准备加热炉、燃烧器、鼓风机、除尘器等设备,以及所需的各种材料。
4. 工具准备:准备电焊机、切割机、扳手、螺丝刀、水平尺等施工工具。
四、施工步骤1. 基础处理:根据设计图纸,对加热炉基础进行验收,确保基础平整、坚实。
2. 设备进场:将加热炉及配套设备运至施工现场,并按照施工顺序进行摆放。
3. 设备安装:a. 燃烧器安装:按照设备说明书,将燃烧器安装在加热炉内,调整燃烧器位置,确保火焰均匀。
b. 鼓风机安装:将鼓风机安装在加热炉上方,连接风机管道,确保管道连接牢固。
c. 除尘器安装:将除尘器安装在加热炉上方,连接除尘器管道,确保管道连接牢固。
4. 系统调试:检查加热炉及配套设备运行情况,调整燃烧器、鼓风机等设备,确保系统运行稳定。
5. 验收:按照规范要求,对加热炉安装工程进行验收,确保工程质量。
五、安全措施1. 施工人员必须穿戴安全帽、工作服、防护眼镜等个人防护用品。
2. 施工现场设置警示标志,确保施工安全。
3. 施工过程中,注意电气设备的安全使用,防止触电事故。
4. 施工过程中,注意防火、防爆,防止火灾事故。
六、质量保证措施1. 严格按照施工方案进行施工,确保工程质量。

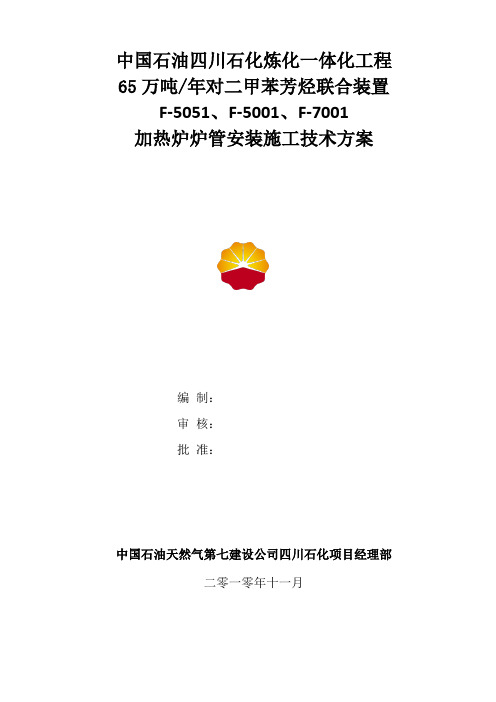

中国石油四川石化炼化一体化工程65万吨/年对二甲苯芳烃联合装置F-5051、F-5001、F-7001 加热炉炉管安装施工技术方案编制:审核:批准:中国石油天然气第七建设公司四川石化项目经理部二零一零年十一月目录一、工程简介 (3)二、编制依据 (4)三、施工技术关键 (4)四、炉管施工工艺流程 (4)五、主要施工方法及技术要求 (5)5.1施工准备 (5)5.2管材、管附件及焊接材料质量检验 (6)5.3炉管的组对 (6)5.4炉管的焊接 (9)5.5炉管的吊装 (14)5.6炉管的安装 (15)5.7炉管试压 (15)六、质量保证 (16)6.1质量保证体系 (16)6.2质量保证措施 (17)6.3工序质量管理措施 (17)6.4工序质量检查措施 (17)6.5工序质量检验计划 (18)七、HSE管理措施 (18)八、施工进度计划 (20)九、施工劳动力计划 (20)十、施工设备机具、工装、计量器具计划 (21)十一、措施用料 (22)一、工程简介本方案适用于四川石化65万吨/年对二甲苯芳烃联合装置甲苯塔重沸炉(F-5051)加热炉的炉管施工。
甲苯塔重沸炉(F-5051)为对流-辐射型圆筒加热炉,加炉内炉管分为对流段和辐射段,其中对流段炉管现场组对安装,辐射段炉管模块化施工。
辐射室和对流室炉管材质均为20G,管内被加热工艺介质为烃类。
由于炉管成圆弧状分布,圆弧直径较大(φ7900),且炉管管径较大,炉管很容易变形,因此预制安装难度十分大,需要采取的措施用料较多。
歧化进料加热炉(F-5001)和异构化进料加热炉(F-7001)均为方形加热炉,加炉内炉管分为对流段和辐射段,其中对流段炉管现场组对安装(辐射室集合管、U型管以及直管段均为整体到货)辐射段炉管模块化施工。
F-5001辐射室的工艺介质出入口为一组辐射集合管(φ406.4×22.3×10.3m),对流工艺介质出入口为一组φ168×8炉管接口。
环形加热炉安装施工方案Document Title:Erection Method Statement for Mechanical & Steel Structure of Rotate Hearth Furnace (RHF)AMTPJSaudi ArabLIU JUNHONG YAO YONG LU HAITAOINTRODUCTION本方案根据RHF的设备图纸和LOI(天津)提供的安装说明(Erection manual)编制的,安装标准采用DIN标准。
AMTPJ Rotate Hearth Furnace(RHF)是钢坯连续加热炉。
RHF床绕炉中心旋转,被加热件从进料炉门装入并在炉内分阶段加热后,从出料炉门处取出。
进、出料炉门相邻,在炉膛内两门以隔墙相隔。
RHF由转动炉底和固定炉墙、炉顶组成。
结构上沿炉子圆周方向上共分9个区段,自出钢机端依次为:装出料区(12°)、热回收段(46.25°)、第一预热段(35°)、第二预热段(35°)、第一加热段(35°)、第二加热段(55°)、第三加热段(55°)、第一均热段(35°)、第二均热段(32.5°)。
RHF基本尺寸:中径:Φ4500 mm炉膛宽度:6228 mm炉底有效宽度:5780 mm预热段、第一、二、三加热段炉膛高度:2800 mm第一、二、三加热炉膛高度:2200 mm;第一、二均热段炉膛高度:1500mm RHF设备安装范围包括:环形旋转炉床,炉底支承辊、定心辊、驱动装置,炉体钢结构,加热烧嘴,进、出料炉门,水封装置以及其他辅助设备。

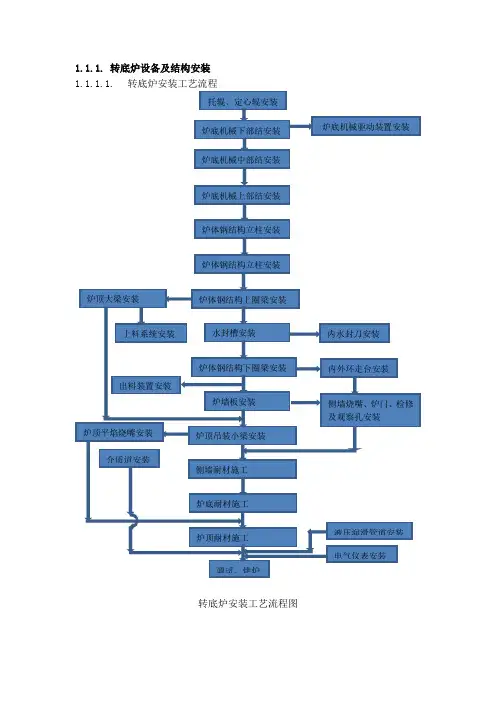

施工方法和具体步骤1.1. 施工工序流程图设备基础验收中心标板和标高基准点设置安装工艺垫板施工内、外支承辊、定心辊、驱动装置安装下层炉底钢结构安装内、外立环柱安装上层炉底钢结构安装炉底机械部分试运转耐火材料砌筑水封槽安装1.2. 平面布置图见附图1.3. RHF中心标板、基准点的埋设布置1.3.1.永久中心标板和永久标高点: 制作样式如下:永久中心标板永久标高点1.3.2.环炉区域临时中心标板:不等边角钢75×50×5,长度150mm。
1.3.3.测量准备工作:➢对原始基准标高点、中心线、炉心等进行复查,确定。
➢测量工具:水准仪、全站仪、50m钢盘尺、弹簧秤等。
➢搭设测量平台:见附图1.3.4.炉底辊(Hearth roll inside/Hearth roll external/centeringroller)中心线的测量及永久中心标板和永久标高点布置见附图:1.3.5.安装工艺调整板:➢座浆料:选用高强无收缩灌浆料早强、高强:能在较短时间内达到较高的强度,其一天抗压强度高达20~40Mpa,三天抗压强度高达40~60Mpa后期强度高达60~90Mpa 。
➢技术要求:标高为:±0.50mm;水平度为:0.10/1000mm➢施工方法及过程:凿垫板1.4. 内支撑辊、外支撑辊(Hearth roll inside 、Hearth roll external )安装:➢ 内支撑辊、外支撑辊是用支撑RHF 上、下层炉底结构。
主要由内、外环底架和内支撑辊、外支撑辊组成。
➢ 安装顺序:安装工艺垫板座浆→ 内环底架(innerbase support )、外环底架(Outet base suppor )就位、找平、找正→检查验收→二次浇注→内支撑辊、垫板2~BB+(6042座浆外支撑辊(Hearth roll inside、Hearth roll external)就位、找平、找正→检查验收→焊接挡块1.4.1.安装示意图:1.4.2.inner base support/Outet base suppor安装工艺调整板:➢工艺调整板规格及数量:序号设备部位名称数量垫板规格及数量长度(mm)宽度(mm)厚度(mm)数量1 内支撑辊(Hearth roll inside)64 170 90 19 2562 外支撑辊(Hearth roll inside)76 170 90 19 304 ➢垫板布置:1691.4.3.inner base support/Outet base suppor安装就位、找平、找正:➢将所有的内环底架(inner base support)、外环底架(Outet base suppor)全部就位。
➢检查项目、技术要求、测量方法:以RHF安装说明为准。
标高(A)FL+4649inner base中心线(B)半径R➢内环底架(inner base support)、外环底架(Outlet base support)检查示意图:➢内环底架(inner base support)、外环底架(Outlet base support)标高调整示意图:调整用薄钢板规格为t=0.5mm、1.0mm、2.0mm。
➢ 二次浇注前,对内环底架(inner base support )、外环底架(Outet base suppor )周围进行加固。
➢ 检查验收合格后,交二次浇注。
1.4.4. Hearth roll inside 、Hearth roll external 就位、找平、找正:➢ 二次浇注强度符合要求后,就位。
➢ 就位时要注意区分,内支撑辊、外支撑辊(Hearth roll10T10#工L 形加入L50X50角钢inside、Hearth roll external)的标识。
➢就位时要注意区分,内支撑辊、外支撑辊(Hearth roll inside、Hearth roll external)的标识干油管方向。
➢内支撑辊(Hearth roll inside)的示意图:➢外支撑辊(Hearth roll external)的示意图:➢ 检查测量方法:见下图➢ 内支撑辊、外支撑辊(Hearth roll inside 、Hearth roll标高(A )FL+5084支撑半径(R )Hearth roll目标靶对中仪调整垫片组external)标高的调整:通过垫片组来调整,其规格为t=6mm、2mm、1mm、0.5mm。
1.5. 定心辊(centering roller)安装:➢定心辊位于RHF的内侧,按图纸找正中心线和标高进行安装。
安装后应将其中心向后退缩,以利下层炉扇形段(Lower Hearth Sector)的吊装就位。
下层炉扇形段(Lower Hearth Sector)安装后再将定心辊释放,使其辊面与导向面接触。
➢安装图:1.5.1.定心辊(centering roller)安装工艺垫板:➢垫板数量及规格:序号设备部位名称数量垫板规格及数量长度(mm)宽度(mm) 厚度(mm)数量1 定心辊(centering roller)24 160 90 19 96➢垫板布置图:➢检查、测量方法:见下图916半径(R)标高(A)FL+52841.6. 驱动装置(Rotary hearth composition)安装:➢驱动装置位于下层炉底扇形段(Lower HearthSector )的外侧,用来驱动下层炉底结构。
安装图如下:➢驱动装置(Rotary hearth composition)工艺垫板:➢垫板布垫板规格及数量:序号设备部位名称数量垫板规格及数量长度(mm)宽度(mm) 厚度(mm)数量1 驱动装置(Rotary hearthcomposition)4 220 110 19 36➢垫板布置图:➢检查、测量方法:见下图221半径(R)R27030.7标高(A)FL+53041.7. 下层炉底结构安装:➢下层炉底结构由内、外支撑辊支撑,在驱动装置传动作用下,可绕炉子心转动。
➢主要由下层炉底扇形段Ⅰ(Lower Hearth Sector I)(37段);下层炉底扇形段Ⅱ(Lower Hearth Sector Ⅱ)(1段);下层炉底扇形段Ⅲ(Lower Hearth Sector Ⅲ)(1段);下层炉底扇形段Ⅳ(Lower Hearth Sector Ⅳ)(1段);驱动辊条(Roller Track)(40件)组成,其中每段为9°。
➢安装顺序:安装组装平台→将4.5°下层炉底扇形段(Lower Hearth Sector )组对成9°下层炉底扇形段(Lower Hearth Sector )→进行吊装、组装→检查验收➢安装示意图:➢下层炉底扇形段(Lower Hearth Sector )现场组装:➢组装场地:见平面布置图。
下层炉底扇形段(Lower Hearth Sector )制作时只有4.5°,不能直接吊装到内\外支撑辊上,必须将其组装成9°后,才能进行吊装。
➢将组装好的下层炉底扇形段(Lower Hearth Sector )吊装到RHF内、外支撑辊上进行安装。
1、下层炉底扇形段(LowerHearth Sector )单片重量为:3.7t2钢丝绳Φ20mm4点提升提升角:60°下层炉底➢检查、测量方法:➢ 下层炉底扇形段(Lower Hearth Sector )尺寸调整:通过垫板组来调整。
全站仪 TheodoliteR1 R1 R2R21407(R1\R2)1.8. 上层炉底钢结构(eneral Arrangement for Upper Hearth )安装:➢ 安装方法与下层炉底扇形段吊装方案类似。
方法略。
1.9. 内环立柱 (Inner pos )、外环立柱(Outer Post )安装:➢ 安装顺序:内环立柱 (Inner pos )、外环立柱(Outer Post )进行组对→吊装、调整固定→检查验收 ➢ 按编号将内环立柱 (Inner pos )、外环立柱(Outer Post )组对;按立柱编号顺序进行吊装、调整固定。
➢ 检查、测量方法:垂直度(H)标高(A )FL+6208垂直度(H)半径(R )1.10. 水封槽(Water tank)安装:➢水封槽安装一般宜在旋转炉床结构安装结束后进行,以利旋转测量杆的使用。
➢炉体钢结构安装后再安装水封槽,考虑到炉床的热膨胀,水封刀应安装在槽中心偏里的位置上。
1.11. 交接➢RHF钢结构安装完毕、经炉床空转后,才能进行炉子的耐火材料砌筑。
