《第二章 恒定电流》(实验部分)检测(2)(含高考省份和答案)

绝密★启用前人教版高中物理选修3-1第二章恒定电流测试本试卷共100分，考试时间120分钟。

一、单选题(共10小题,每小题4.0分,共40分)1.如图所示是某居住小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为定值电阻，A、B接监控装置．则()A．当有人通过而遮蔽光线时，A、B之间电压升高B．当有人通过而遮蔽光线时，A、B之间电压降低C．当仅增大R1的阻值时，可增大A、B之间的电压D．当仅减小R2的阻值时，可增大A、B之间的电压2.一个用半导体材料制成的电阻器D，其电流I随它两端的电压U变化的关系图象如图(a)所示，将它与两个标准电阻R1、R2并联后接在电压恒为U的电源上，如图(b)所示，三个用电器消耗的电功率均为P.现将它们连接成如图(c)所示的电路，仍然接在该电源的两端，设电阻器D和电阻R1、R2消耗的电功率分别为P D、P1、P2，它们之间的大小关系为()A．P1＝4P2B．P D＝C．P1<4P2D．P D>P23.某同学用电压表、电流表测量一节干电池的电动势和内阻，采用的电路图如图所示，实验操作正确，他记录了七组(U，I)数据，关于数据的处理，下列操作正确的是()A．电压表的读数U的平均值等于电动势EB．任意取两组数据，代入方程E＝U1＋I1r，求出E、rC．画出U－I图象，由图象求E、rD．以上说法都正确4.如图所示，已知微安表G的电阻为R g＝10 Ω，满偏电流I g＝100 μA，现将其改装，使它最大能测量0.15 mA的电流，则下列四种方案中可行的是()A．B．C．D．5.某同学做三种导电元件的导电性能实验，他根据所测量数据分别绘制了三种元件的I－U图象，如图所示，则下述判断正确的是()A．只有乙图正确B．甲、丙图的曲线肯定是偶然误差太大C．甲、丙不遵从欧姆定律，肯定不可能正确D．甲、乙、丙三个图都可能正确，并不一定有较大误差6.如图所示的电路常称分压电路，当a、b间的电压为U时，利用它可以在c、d端获得0至U之间的任意电压．当滑动变阻器的滑片P移至中点时，则Ucd等于()A．UB．UC．UD． 07.如图所示，是两只定值电阻R1、R2的I﹣U图象．有关R1、R2的大小，及它们串联或并联后的I ﹣U图象所在区域，下列判断正确的是（）A．R1＞R2，并联后在区域ⅢB．R1＞R2，并联后在区域ⅡC．R1＜R2，串联后在区域ⅢD．R1＜R2，串联后在区域Ⅰ8.如图所示，两个定值电阻R1＝4R、R2＝2R串联后接在输出电压U稳定于10 V的理想直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为6 V．如果把此电压表接在R2两端，则电压表示数将()A．等于4 VB．等于3 VC．等于5 VD．无法判断9.如图所示的电路，三只相同的灯泡L1、L2、L3，当滑动变阻器的滑动触头向b端移动时()A． L1变亮，L2、L3变暗B． L1、L2变亮，L3变暗C． L1、L3变暗，L2变亮D． L1、L3变亮，L2变暗10.下列器件，利用电流的热效应工作的是（）A．验电器B．电热水器C．电容器D．电感器二、多选题(共4小题,每小题5.0分,共20分)11.(多选)下列说法中正确的是()A．一个电阻和一根无电阻的理想导线并联，总电阻为零B．并联电路任一支路的电阻都大于电路的总电阻C．并联电路任一支路电阻增大(其他支路不变)，则总电阻也增大D．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定减小12.(多选)直流电池组的电动势为E，内电阻为r，用它给电阻为R的直流电动机供电，当电动机正常工作时，电动机两端的电压为U，通过电动机的电流是I，下列说法中正确的是()A．电动机输出的机械功率是UIB．电动机电枢上发热功率为I2RC．电源消耗的化学能功率为EID．电源的输出功率为EI－I2r13.（多选）关于电动势，下列说法中正确的是（）A．一个电源的电动势的大小只由电源本身决定B．因电动势的单位和电势差相同，所以电动势实质上就是电势差C．一个电动势为1.5 V的电池接入电路时，若有1 C的电荷量通过电路，就有1.5 J的化学能转变成电能D．电压表接到电源两极时，测得的就是电动势14.(多选)如图所示电路，电源电动势为E，内阻为r.当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为R0，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是()A．电动机的额定电压为IRB．电动机的输出功率为IE－I2RC．电源的输出功率为IE－I2rD．整个电路的热功率为I2(R0＋R＋r)三、计算题(共4小题,每小题10.0分,共40分)15.如图所示电路，R1＝2 Ω，R2＝3 Ω，R3＝4 Ω.(1)如果已知流过电阻R1的电流I1＝3 A，则干路电流多大？(2)如果已知干路电流I＝3 A，流过每个电阻的电流多大？16.在如图所示的电路中，电源电动势E＝3.0 V，内电阻r＝1.0 Ω，电阻R1＝10 Ω，R2＝10 Ω，R3＝30 Ω，R4＝35 Ω，电容器的电容C＝100 μF，电容器原来不带电．求接通开关S后流过R4的总电荷量．17.如图所示，电源电动势为12 V，内电阻为r=1 Ω，R1=1 Ω，R2=6 Ω，电动机线圈电阻为0.5 Ω，若开关闭合后通过电源的电流为3 A，则R1上消耗的电功率为多少？电动机消耗的电功率为多少？18.如图所示，线段A为某电源的U－I图线，线段B为某电阻的U－I图线，以上述电源和电阻组成闭合电路时，求：(1)电源的输出功率P出为多大？(2)电源内部损耗的电功率是多少？(3)电源的效率η为多大？答案解析1.【答案】B【解析】由电路图可知，两电阻串联，监控装置与R2并联．当有人通过而遮蔽光线时，R1阻值变大，电路中的总电阻变大，电路中的电流变小，根据U＝IR可知，R2阻值不变时，其两端的电压变小，即A、B间电压降低，故A错误，B正确．当仅增大R1的阻值时，电路中的总电阻变大，电路中的电流变小，根据U＝IR可知，A、B间电压减小，故C错误．当仅减小R2的阻值时，电路中的总电阻变小，电路中的电流变大，电源的内阻和R1阻值不变时，路端电压变小，R1两端的电压变大，A、B间电压减小，故D错误．2.【答案】C【解析】从电阻器D的I—U图线可以得出，电阻器的阻值随所加电压的增大而减小，在题图(b)中，三个电阻消耗的功率相等，都为P＝＝＝，说明三个电阻的阻值相等，即R1＝R2＝R D.连接成图(c)所示的电路时，电阻器D两端的电压小于U，电阻器D的阻值R D′>R D，这时电阻器R D两端的电压U D>，电阻R1两端的电压U1<，电阻R2两端的电压U2＝U D>，由电功率计算式综合比较得出，A、B、D错误，C正确．3.【答案】C【解析】选项A，电压表测的是外电路两端的电压，不等于电动势；选项B，测量的偶然误差很大；选项C，画出U－I图象，这七组数据对应的点不一定都在一条直线上，作U－I图象时，舍去误差较大的点，故由图象法求E、r可减小偶然误差，故正确操作应为C.4.【答案】D【解析】把微安表改装成毫安表，应并联一个分流电阻，并联电阻阻值：R＝＝20 Ω由图示可知，A、B、C错误，D正确．5.【答案】D【解析】以上三个图象分别是三种不同元件的I－U图象，甲图的特点是元件的电阻随着电压的增大而减小，所以当电压增大时电流增大的非常快，乙图就是定值电阻的I－U图象；丙图中元件的电阻随着电压的增大而增大，当电压增大时，电流增大的相对缓慢，所以三图都有可能正确．6.【答案】C【解析】由题，滑片P滑至R的中点，变阻器下半部分电阻为，根据欧姆定律得：U cd＝·＝，故C正确．7.【答案】C【解析】根据欧姆定律公式，I-U图象的斜率越小，电阻越大，故R1＜R2；根据串联电路的电阻特点知，R串比每一个串联的分电阻都要大；根据并联电路中电阻的特点可知，R并比每一个并联电路的分电阻都要小；在这4个电阻值中，R串最大，R并最小，所以两电阻并联后在区域Ⅰ，两电阻串联后在区域Ⅲ，故C正确，A、B、D错误.8.【答案】B【解析】电压表与电阻R1并联时，并联电阻为：R并＝①串联电路中电压分配与电阻成正比，故：＝②其中R1＝4R、R2＝2R联立①②解得：R V＝12R；当电压表与电阻R2并联时，并联电阻为：R并′＝＝R串联电路中电压分配与电阻成正比，故：＝解得：U2＝3 V.9.【答案】B【解析】如图所示的电路，三只相同的灯泡L1、L2、L3，当滑动变阻器的滑动触头向b端移动时L1、L2变亮，L3变暗，故答案选B。

恒定电流测验(时间：60分钟总分：100分)1─8题、11、12各7分，9、10、13各题10分.1.如图1所示，电路中每个电阻的阻值都相同，额定功率也相同，当电压U升高时，先烧坏的电阻应是[ ]A.R1和R2B.R3C.R4D.R52.如图2所示电路，电键K原来是闭合的，当K打开时，安培表的示数变化情况是（电池内阻符号为r）[ ]A.r=0时示数变大，r≠0时示数变小B.r=0时示数变小，r≠0时示数变大C.r=0时，r≠0时示数都变大D.r=0时示数不变，r≠0时示数变大3.如图3所示，电池参数为ε、r，当滑线电阻的动片P由a向b滑动的过程中，安培表、伏特表的示数变化情况[ ]A.安培表先减小后增大，伏特表先增大后减小B.安培表先增大后减小，伏特表先减小后增大C.安培表一直减小，伏特表一直增大D.安培表一直增大，伏特表一直减小4.有四个电源，电动势均为6v，内阻分别为r1=1Ω，r2=2Ω，r3=r4=4Ω，今欲向R=2Ω的负载供电，选用哪种电源能使R上得到的功率最大？[ ]A.内阻1Ω的B.内阻2Ω的C.内阻4Ω的D.两个4Ω的并联5.图4所示，R1和R2的规格为“4W100Ω”，R3的规格为“1W100Ω”，当A、B端加电压通电时，这部分电路允许消耗的最大功率为[ ]A.9W/8B.1.5WC.3WD.9W6.电池电动势大小等于[ ]A.开路时，电池两极间的电势差B.沿整个闭合电路非静电力移动单位电量所做的功C.移动单位电量经过电池所做的功D.每单位电流流过整个闭合电路，电池所供给的功率7.如图5所示，四只灯泡规格相同，全部发光，比较其亮度正确的是 [ ]A.灯C比D亮B.灯C比B亮C.灯A和C一样亮D.灯A和B一样亮8.用伏安法测电阻R，按图6中甲图测得的结果为R1，按乙图测得为R2，若电阻的真实值为R，则[ ]A.R1>R>R2B.R1<R<R2C.R>R1，R>R2D.R<R1，R<R29.一只表头的满度电流Ig=100μA，内阻Rg=1kΩ，现将表头改装成安培，伏特两用表，如图7所示，R1=10.1Ω，R2=1.49kΩ(1)用oa两端时是什么表？量程多大？(2)用ob两端时是什么表？量程多大？10.如图8所示的电路中，电健K1断开时，电健K2分别接到M端和N端，伏特表的示数之比U1:U2=4:3，电健K1接通后，滑动变阻器的滑片移到a点，ac间电阻为R1，将K2分别接到M端与N端时，变阻器消耗的电功率恰好都是4瓦.若变阻器的滑片移到b点，bc间电阻为R2，R2=R1/4，K2接到N端时，变阻器消耗的电功率也是4W；那么，将K2再接到M端时，变阻器消耗的电功率Px是多少W？（电源电动势和内电阻恒定不变，伏特表对测量的影响忽略不计）11.如图9，ε=10V，内阻不计，R1=4Ω，R2=6Ω，C=30μF.(1)闭合开关K，求稳定后通过R1的电流.(2)然后将开关k断开，求这以后流过R1的总电量.12. 如图10，三只电阻的阻值相等.三只安培表内阻均不计，它们的示数为I1、I2、I3，则：I1:I2:I3= : :13.如图11电路中，电源ε=4V，r=1Ω，R1=R2=R3=4Ω，R4=6Ω.试求安培表的读数？（安培表内阻不计）答案1.D2.D3.A 4 A 5.B 6.A、B、D 7.B、D 8.A9.(1)毫安表.10mA. (2)伏特表 15V10.U1:U2=ε1:ε2=4:3 ①由①②③④⑤解得Px=2.56W11. (1)1A (2)1.2×10-4C12. I1:I2:I3=3:2:213.改画电路如图12示IA=I2+I4=0.25A+0.5A=0.75A_我确定，爸爸是越走越远了，他的身影会随着时光的流逝在我眼中渐渐的淡下去，就像那盏煤油灯，退出了历史的舞台，退出了我们便捷明快的生活，无论我怎样留恋，怎样不舍得，它都会被滚滚向前的时代洪流远远的抛在脑后。

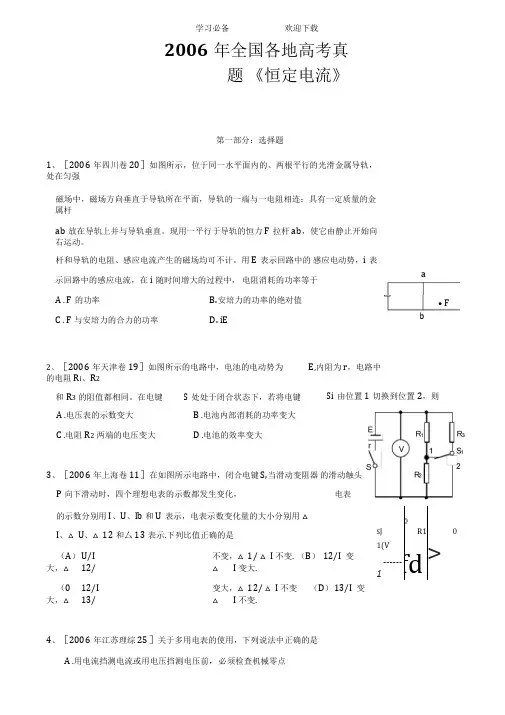

2006年全国各地高考真题 《恒定电流》第一部分：选择题1、［2006年四川卷20］如图所示，位于同一水平面内的、两根平行的光滑金属导轨，处在匀强磁场中，磁场方向垂直于导轨所在平面，导轨的一端与一电阻相连；具有一定质量的金属杆ab 放在导轨上并与导轨垂直。

现用一平行于导轨的恒力F 拉杆ab ，使它由静止开始向右运动。

杆和导轨的电阻、感应电流产生的磁场均可不计。

用E 表示回路中的 感应电动势，i 表示回路中的感应电流，在i 随时间增大的过程中， 电阻消耗的功率等于A . F 的功率B.安培力的功率的绝对值 C . F 与安培力的合力的功率D. iE2、［2006年天津卷19］如图所示的电路中，电池的电动势为 E ,内阻为r ，电路中的电阻R i 、R 2A .电压表的示数变大B .电池内部消耗的功率变大C .电阻R 2两端的电压变大D .电池的效率变大3、［2006年上海卷11］在如图所示电路中，闭合电键 S,当滑动变阻器 的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I 、U 、l b 和U 表示，电表示数变化量的大小分别用 △I 、△ U 、△ 12和厶13表示.下列比值正确的是 （A ） U/I 不变，△ 1/ △ I 不变. （B ） 12/I 变大，△ 12/ △ I 变大.（0 12/I 变大，△ 12/ △ I 不变 （D ） 13/I 变大，△ 13/△ I 不变.4、［2006年江苏理综25］关于多用电表的使用，下列说法中正确的是A .用电流挡测电流或用电压挡测电压前，必须检查机械零点和R 3的阻值都相同。

在电键S 处处于闭合状态下，若将电键 Si 由位置1切换到位置2，则S J◎R1 01(V------ 1 fd> --a• F bB .用电阻挡测电阻前，不需要检查机械零点C.用电阻挡测电阻时，若从一个倍率变换到另一个倍率，不需要重新检查欧姆零点D .用电阻挡测电阻时，被测电阻的阻值越大，指针向右转过的角度就越大1、［2006全国卷122 （2）］现要测量某一电压表CV 的内阻。

第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．两根材料相同的粗细均匀导线甲和乙，其横截面积之比为1∶3，阻值之比为3∶2，则导线甲、乙的长度之比为（）A．1∶3B．1∶2C．2∶3D．3∶12．铅蓄电池的电动势为2V，这表示（）A．无论接不接入外电路，蓄电池两极间的电压都为2 VB．蓄电池内每通过1 C电荷量，电源把2 J的化学能转变为内能C．蓄电池在1 s内将2 J的化学能转变为电能D．蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5 V）的大3．日常生活中，在下列电器中，哪些属于纯电阻用电器？（）A．电扇和电吹风B．空调和电冰箱C．电烙铁和电热毯D．电解槽4．如图为滑动变阻器的示意图，A、B、C、D为4个接线柱，当滑动片P由C向D移动时，若要使变阻器接入电路的电阻由大变小，应将电阻器的哪两个接线柱连入电路A．A和B B．A和D C．B和C D．C和D5．如图电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C，闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为△U，电流表示数的变化量为△I，则（）A．电压表示数U和电流表示数I的比值不变B．变化过程中△U和△I的比值保持不变C．电阻R0两端电压减小，减小量为△UD．电阻R0两端电压增大，增大量为△U6．如图所示是某电源的路端电压与电流的关系图象，下列结论错误的是A．电源的电动势为6.0 V B．电源的内阻为2 ΩC．电源的短路电流为0.5 A D．当外电阻为2 Ω时电源的输出功率最大7．如图所示的电路中，电源内阻不可忽略，若调整可变电阻R的阻值，可使电压表的示数减小△U（电压表为理想电表），在这个过程中：（）A．R2两端的电压增加，增加量一定等于△UB．流过R的电流会减小C．路端电压减小，减少量一定等于△UD．△U和干路电流的变化△I的比值保持不变8．如图，在“用多用表测电阻”的实验中，选用“×10”倍率的欧姆挡测量一电阻时，指针指在刻度20和30间的中央位置，该被测电阻的阻值R所在区间为（）A．20Ω＜R＜25ΩB．25Ω≤R＜30ΩC．200Ω＜R＜250ΩD．250Ω≤R＜300Ω9．如图所示电路，电源电势为E，内阻为r．当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为0R，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是（）A ．电动机的额定电压为IRB ．电动机的输出功率为2IE I R -C ．电源的输出功率为2IE I r -D ．整个电路的热功率为()20I R r +10．在新农村建设的街道亮化工程中，全部使用太阳能路灯，如图是某行政村使用的太阳能路灯的电池板铭牌，则电池板的内阻值约为（ ）A ．0.14ΩB ．7.35ΩC ．6.23ΩD ．0.16Ω11．如图所示，闭合直角三角形线框，底边长为l ，现将它匀速拉过宽度为d 的匀强磁场（l ＞d ）．若以逆时针方向为电流的正方向，则以下四个I ﹣t 图象中正确的是（ ） 12．在如图所示的并联电路中，保持干路上的电流I 不变，当增大R 1的阻值时（ ）A ．R 1和R 2上的电压减小B ．R 1上的电流I 1增大C ．R 2上的电流I 2减小D ．I 1和I 2之和不变13．成都七中某研究性学习小组设计了一个加速度计，如图所示。

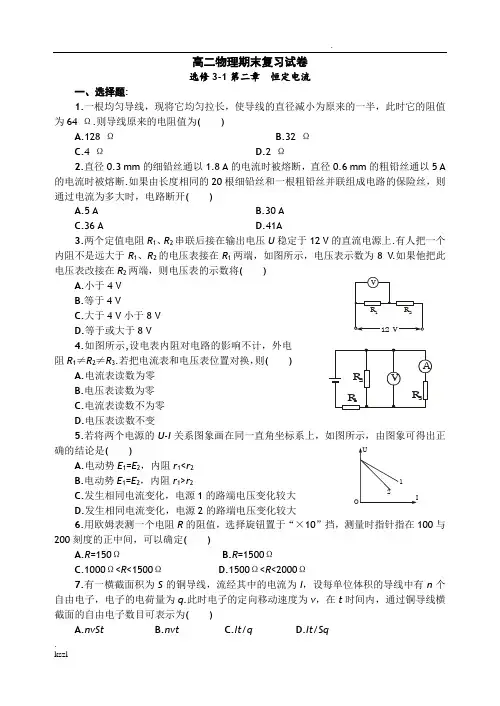

高二物理期末复习试卷选修3-1第二章恒定电流一、选择题:1.一根均匀导线，现将它均匀拉长，使导线的直径减小为原来的一半，此时它的阻值为64 Ω.则导线原来的电阻值为( )A.128 ΩB.32 ΩC.4 ΩD.2 Ω2.直径0.3 mm的细铅丝通以1.8 A的电流时被熔断，直径0.6 mm的粗铅丝通以5 A 的电流时被熔断.如果由长度相同的20根细铅丝和一根粗铅丝并联组成电路的保险丝，则通过电流为多大时，电路断开( )A.5 AB.30 AC.36 AD.41A3.两个定值电阻R1、R2串联后接在输出电压U稳定于12 V的直流电源上.有人把一个内阻不是远大于R1、R2的电压表接在R1两端，如图所示，电压表示数为8 V.如果他把此电压表改接在R2两端，则电压表的示数将( ) ArrayA.小于4 VB.等于4 VC.大于4 V小于8 VD.等于或大于8 V4.如图所示,设电表内阻对电路的影响不计，外电阻R1≠R2≠R3.若把电流表和电压表位置对换，则( )A.电流表读数为零B.电压表读数为零C.电流表读数不为零D.电压表读数不变5.若将两个电源的U-I确的结论是( )A.电动势E1=E2，内阻r1<r2B.电动势E1=E2，内阻r1>r2C.发生相同电流变化，电源1的路端电压变化较大D.发生相同电流变化，电源2的路端电压变化较大6.用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”挡，测量时指针指在100与200刻度的正中间，可以确定( )A.R=150ΩB.R=1500ΩC.1000Ω<R<1500ΩD.1500Ω<R<2000Ω7.有一横截面积为S的铜导线，流经其中的电流为I，设每单位体积的导线中有n个自由电子，电子的电荷量为q.此时电子的定向移动速度为v，在t时间内，通过铜导线横截面的自由电子数目可表示为( )A.nvStB.nvtC.It/qD.It/Sq8.如图所示，设电源输出电压不变，R 2=9R 3.通过R 2的电流为I ，欲使开关S 闭合时，通过R 2的电流近似为I /10那么R 1和R 2的关系应满足( ) A.R 1=R 2B.R 1＞＞R 2C.R 1＜＜R 2D.R 2=R 1/10 9.如图所示，在滑动变阻器的触头由a 点向b 点移动的过程中，灯泡L 将( ) A.一直变暗 B.一直变亮 C.先亮后暗 D.先暗后亮10.两根材料和长度都相同的均匀电阻丝R 1和R 2，R 1横截面积较大，在它们上面用少许凡士林粘几根火柴棒，当两端并联在电源上后，若不计散热，则( )A.R 1的火柴棒先掉下来B.R 2的火柴棒先掉下来C.R 1、R 2上的火柴棒同时掉下来D.无法判断哪根电阻丝上的火柴棒先掉下来 11.如图所示,M 、N 间电压恒定,当开关S 合在a 点时,电压表示数为10 V ,电流表示数为 0.2 A;当开关S 合在b 点时,电压表示数为12 V ,电流表示数为0.15 A.可以推断( ) A.R x 较准确的测量值是50Ω B.R x 较准确的测量值是80 Ω C.R x 的真实值是70 Ω D.电流表的内阻是20 Ω 12.如图所示，闭合开关S 并调节滑动变阻器滑片P的位置，使A 、B 、C 三灯亮度相同.若继续将P 向下移动，则三灯亮度变化情况为( )A.A 灯变亮B.B 灯变亮C.A 灯最亮D.C 灯最亮 13.如图所示，直线OAC 为某一直流电源的总功率P 总随电流I 变化的图线，抛物线OBC 为同一直流电源内部热功率P r 随电流I 变化的图线.若A 、B 对应的横坐标为2 A 那么线段AB 表示的功率及I =2 A 对应的外电阻是( )A.2 W ，0.5 ΩB.4 W,2 ΩC.2 W,1 ΩD.6 W,2 Ω 14.如图所示电路，将两个相同的电流表分别改装成A 1（0~3 A ）和A 2（0~0.6 A ）的电流表，把两个电流表并联接入电路中测量电流.则下列说法中正确的是( ) A.A 1的指针半偏时，A 2的指针也半偏B.A 1的指针还没有满偏，A 2的指针已经满偏C.A 1的读数为1 A 时，A 2的读数为0.6 AD.A 1的读数为1 A 时，干路中的电流I 为1.2 A请将选择题答案填在下表中:二、实验题:1. 实验室内有一电压表○mV,量程为150 mV,内阻约为150 Ω.现要将其改装成量程为10 mA的电流表,并进行校准.为此,实验室提供如下器材:干电池E(电动势为1.5 V)、电阻箱R、滑线变阻器R′、电流表○A(有1.5 mA、15 mA与150 mA三个量程)及开关K.对电表改装时必须知道电压表的内阻.可用图示的电路测量电压表○mV的内阻.在既不损坏仪器又能使精确度尽可能高的条件下,电路中的电流表○A应选用的量程是_________.若合上K,调节滑线变阻器后测得电压表的读数为150 mV,电流表○A的读数为1.05 mA,则电压表的内阻R mV为_________(取三位有效数字).2.在一次研究性学习的实验探究中,某组同学分别测绘出一个电源的路端电压随电流变化的关系图线,还测绘出了一个电阻两端的电压随电流表化的关系图线,如图中AC和OB.若把该电阻R接在该电源上构成闭合电路(R为唯一用电器),由图可知，外电阻的电阻值是_________，电源的电阻是_________，电源的输出功率是_________，电源的效率是_________.3.下图中R为已知电阻,R x为待测电阻,K1为单刀单掷开关,K2为单刀双掷开关,V为电压表(内阻极大),E为电源(内阻不可忽略).现用图中电路测量电源电动势E及电阻R x.(1)写出操作步骤;(2)由R及测量的量写出E、R x的表达式.4.某同学对黑箱（见图1）中一个电学元件的伏安特性进行研究.通过正确测量，他发现该元件两端的电压U ab(U ab=U a-U b)与流过它的电流I之间的变化关系有如下规律：①当-15 V<U ab<0 V时，I近似为零.②当U ab≥0时，U ab和I的实验数据见下表：a b图1（1）在图2中画出U abab图2（2）根据上述实验事实，该元件具有的特性是_________.（3）若将此黑箱接入图3电路中，并在该电路的cd两端输入如图4（甲）所示的方波电压信号u cd.请在图4（乙）中定性画出负载电阻R L上的电压信号u ef的波形.图3cd ef u u /V /V t /st /s(甲)(乙)12 0 0-125.小灯泡灯丝的电阻会随温度的升高而变大.某同学为研究这一现象,用实验得到如下I /A 0.12 0.21 0.29 0.34 0.38 U /V 0.20 0.40 0.60 0.80 1.00 I /A 0.42 0.45 0.47 0.49 0.50 U /V1.201.401.601.802.00电路图.可用的器材有：电压表、电流表、滑动变阻器（变化范围0~10 Ω)、电源、小灯泡、电键、导线若干.(2)在右下图中画出小灯泡的U -I 曲线. （3）把该小灯泡接在电动势为1.5 V 、内阻是2.0 Ω的电池两端,小灯泡的实际功率是多少?6.伏安法测一节干电池的电动势E 和内电阻r ，所给的器材有:(A)电压表○V :0—3—15V ；(B)电流表○A :0—0.6—3A ；(C)变阻器R 1(总电阻20Ω)；(D)变阻器R 2(总电阻100Ω)；以及电键S 和导线若干.(1)画出实验电路图(标明变阻器规格).(2)如图所示的U -I 图上是由实验测得的7组数据标出的点，请你完成图线，并由图线求出E =________V ，r=________Ω.UI /A /V 1.61.20.80.400.10.20.30.40.5(3)若只选用两组数据，用欧姆定律算出E、r，有可能误差较大.若选用第________和第________组数据误差最大.三、计算题：1.如图所示的电路中，电源的电动势E=80 V，内电阻r=2Ω，R1=4Ω，R2为滑动变阻器.问：（1）R2阻值为多大时，它消耗的功率最大？（2）如果电源内阻损耗功率不超过总功率的20%，R2应取多少？（3）如果要求电源输出功率为600 W，外电路电阻R2应取多少？此时电源效率为多少？（4）该电路中R2取多大时，R1上功率最大？2.在图示的电路中，电源电动势E=12 V，内阻r=2Ω，R1=10 Ω.当滑动变阻器在某一位置时，电路中电压表读数为2 V，电流表读数为0.8 A.两电表均为理想电表.求R2的阻值.3.如图所示，ε=10V，C1=C2=30μF，R1=4.0Ω,R2=6.0Ω,电池内阻忽略不计。

第二章章末综合测试一、选择题(共15个题，10、12、13、14、15为多项选择题，全部选对得4分，局部选对得2分，选错或不选得0分，其余为单项选择题，每题4分，共60分)1．关于正常工作的电动机和白炽灯，以下说法中正确的答案是( )A．电动机和白炽灯消耗的电能均大于产生的热能B．电动机和白炽灯消耗的电能均等于产生的热能C．电动机消耗的电能大于产生的热能，白炽灯消耗的电能等于产生的热能D．电动机消耗的电能等于产生的热能，白炽灯消耗的电能大于产生的热能解析白炽灯是纯电阻用电器其消耗的电能全部转化为内能，电动机是非纯电阻用电器其消耗的电能主要转化为机械能，其中一小局部电能转化为内能，故A、B、D三项错误，C项正确．答案 C设置目的考查纯电阻和非纯电阻在电能转化时的不同2．两根完全一样的金属裸导线，如果把其中的一根均匀拉长到原来的2倍，把另一根对折，然后给它们分别加上一样电压后，如此在同一时间内，通过它们的电荷量之比为( ) A．1∶4B．1∶8C．1∶16 D．16∶1答案 C设置目的考查电流的定义式3.为探究小灯泡L的伏安特性，连好如下列图的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光．由电流表和电压表得到的多组读数描绘出的U­I图象应是( )解析随电流的增加温度逐渐升高，灯丝的电阻率、电阻随之变大，因此C项正确，A、B、D 三项错误．答案 C设置目的考查小灯泡的伏安特性曲线4.如下列图是测定电流表内电阻的电路图，闭合开关S，先调节电阻箱R的电阻值至R1，使电流表指针偏转到满刻度，再把电阻箱R的电阻值调至R2，使电流表指针偏转到满刻度的一半．在电池内电阻忽略不计的情况下，电流表的内阻等于( )A．R2－2R1 B.R22－R1C．R2－R1D．2(R2－R1)解析设电流表内阻为R g，满偏电流为I g，电源电动势为E，根据闭合电路欧姆定律得I g＝ER g＋R1①I g 2＝ER g＋R2②联立①②解得R g＝R2－2R1.答案 A设置目的考查半偏法测电流表内阻的根本原理5.如下列图的电路中，闭合电键S后，灯L1和L2都正常发光，后来由于某种故障使灯L2突然变亮，电压表读数增加，由此推断，这故障可能是( )A．L1灯丝烧断 B．电阻R2断路C．电阻R2短路 D．电容器被击穿短路解析灯丝烧断是断路，电容器被击穿是短路．答案 B设置目的通过对电路的分析寻找故障的原因6.如下列图，A灯与B灯电阻一样，当变阻器滑片向上滑动时，对两灯明暗变化判断正确的答案是( )A．A、B灯都变亮B．A、B灯都变暗C．A灯变亮，B灯变暗D．A灯变暗，B灯变亮解析当变阻器滑片向上移动时，变阻器接入电路的电阻增大，外电路总电阻增大，根据闭合电路欧姆定律分析得知，干路电流I减小，路端电压U增大，灯A变亮．流过电阻R1的电流I1＝I－I A，由于干路电流I减小，灯A的电流I A增大，所以I1减小，电阻R1的电压减小．灯B的电压U B＝U－U1，由于U增大，U1减小，所以U B增大，灯B变亮．答案 A设置目的考查动态电路中相关物理量变化的分析7.如图1为测量某电源电动势和内阻时得到的U­I图线，用此电源与三个阻值均为3 Ω的电阻连接成电路，测得路端电压为4.8 V ．如此该电路可能是图2中的( )解析 由U­I 图象可求得电源的电动势E ＝6 V ，内电阻r ＝6－44Ω＝0.5 Ω，外电路连接电阻R 时路端电压为4.8 V ，由闭合电路的欧姆定律得E ＝U ＋IrI ＝E －U r ＝6－4.80.5A ＝2.4 A 又I ＝E R ＋r 所以R ＝E I －r ＝(62.4－0.5) Ω＝2 Ω 选项A 、B 、C 、D 四个电路的外电路电阻分别是1 Ω、2 Ω、9 Ω、4.5 Ω.答案 B设置目的 考查对闭合电路欧姆定律和U­I 图的认识8.在研究微型电动机的性能时，应用如下列图的实验电路，当调节滑动变阻器R 并使电动机停止转动时，电流表和电压表的示数分别为0.5 A和2 V ．重新调节R 并使电动机恢复正常运转，此时电流表和电压表的示数分别为2 A 和24 V ，如此这台电动机正常运转时的输出功率为( )A ．32 WB ．44 WC ．47 WD ．48 W解析 电动机的输入功率为P 2＝U 2I 2＝24×2 W＝48 W ，线圈电阻：R ＝U 1I 1＝20.5Ω＝4 Ω.热功率为P 1＝I 22R ＝22×4 W ＝16 W ．输出功率：P 输＝P 2－P 1＝(48－16) W ＝32 W.答案 A设置目的 通过分析电动机在转动和不转动时的区别，考查纯电阻电路和非纯电阻电路的计算9．用两个一样的小量程电流表，分别改装成了两个量程不同的大量程电流表A 1、A 2，假设把A 1、A 2分别采用串联或并联的方式接入电路，如图(a)、(b)所示，如此闭合开关后，如下有关电表的示数和电表指针偏转角度的说法正确的答案是( )A ．图(a)中的A 1、A 2的示数一样B ．图(a)中的A 1、A 2的指针偏角一样C ．图(b)中的A 1、A 2的示数和偏角都不同D ．图(b)中的A 1、A 2的指针偏角一样 解析 大量程电流表是小量程电流表并联一适当小的分流电阻改装而成的．当A 1、A 2并联时，由于A 1、A 2的电阻不同，通过A 1、A 2的电流不等，A 1、A 2的示数不同，但通过每个小量程电流表的电流一样，故指针偏角一样，A 项错误，B 项正确．当A 1、A 2串联时，通过A 1、A 2的电流一样,故示数一样,但A 1、A 2的量程不同，故指针偏角不同，C 、D 项错误.答案 B10.如下列图，电源的电动势为E ，内阻为r ，R 1为定值电阻，R 2为滑动变阻器，C 为电容器，L 为小灯泡，电表均为理想电表，闭合开关S 后，假设滑动变阻器的触头P 向下滑动时，如此( )A ．小灯泡的功率减小B ．电压表的示数增大C ．电容器上的电荷量增加D ．两表示数变化量的比值|ΔU ΔI|不变 解析 A 项，P 下滑，R 2阻值变小，故电路总电阻减小，那么，总电流增大，通过灯泡的电流增大，可知小灯泡的功率增大，故A 项错误；B 项，因电流增大，如此R 1上的电压增大，如此电压表示数增大，故B 项正确；C 项，总电流增大，内电压与R 1上的电压增大，故电容器上电压减小，所以，电容器上的电荷量减小，故C 项错误；D 项，两表示数之比U I＝R 1，故两表示数变化量的比值|ΔU ΔI|仍为R 1不变，故D 项正确；应当选B 、D 两项． 答案 BD11.如图，直线a 、抛物线b 和c 为某一稳恒直流电源在纯电阻电路中的总功率P E 、输出功率P R 、电源内部发热功率P r 随路端电压U 变化的图象，但具体对应关系未知，根据图象可判断( )A ．图象中任意电压值对应的功率关系为P E ＝P r ＋P RB ．P r ­U 图象的对应图线b ，由图知电动势为3 V ，内阻为1 ΩC ．P E ­U 图象对应图线a ，由图知电动势为9 V ，内阻为3 ΩD ．外电路电阻为1 Ω时，输出功率最大为2 W解析 A 项，电源的总功率等于内电阻消耗功率和输出功率之和，即图象中任意电压值对应的功率关系为P E ＝P r ＋P R ，故A 项正确；B 项，根据电功率的计算公式可得：P r ＝〔E －U 〕2r ，由数学知识可知，P r ­U 图象的对应图线b ，故B 项正确；C 项，总功率为：P E ＝EI ＝E·E －U r＝－E r U ＋E 2r ，可知P E ­U 图象对应图线a.由数学知识得知，图象a 的斜率大小为：k ＝E r ＝93＝3；当U ＝0时，P E ＝E 2r＝9 W ．联立解得：E ＝3 V ，r ＝1 Ω.故C 项错误；D 项，当内外电阻相等时，电源的输出功率最大，即当外电路电阻为R ＝r ＝1 Ω时，输出功率最大，最大输出功率为：P m ＝〔12E 〕2R ＝E 24r ＝324×1W ＝2.25 W ．故D 项错误．应当选A 、B 两项． 答案 AB点评 此题的关键要根据功率公式得到三种功率的解析式，利用图象信息进展研究．要有根本的读图能力，根据数学知识来理解图象的物理意义．12．两位同学在实验室利用如图甲所示的电路测定定值电阻R 0、电源的电动势E 和内电阻r ，调节滑动变阻器的滑动触头P 向某一方向移动时，一个同学记录了电流表A 和电压表V 1的测量数据，另一同学记录的是电流表A 和电压表V 2的测量数据．并根据数据描绘了如图乙所示的两条U­I 图线．如此图象中两图线的交点表示的物理意义是( )A ．滑动变阻器的滑动触头P 滑到了最右端B ．电源的输出功率最大C ．定值电阻R 0上消耗的功率为0.5 WD ．电源的效率达到最大值解析 由图象可知，电源的电动势E ＝1.5 V ，r ＝1 Ω，交点位置：R ＋R 0＝U 1I ＝2 Ω，R 0＝U 2I＝2 Ω，R ＝0，滑动变阻器的滑动触头P 滑到了最左端，A 项错误；当电路中外电阻等于内电阻时，电源输出功率最大，但此题R 0>r ，改变滑动变阻器时无法达到电路中内、外电阻相等，此时当外电阻越接近内电阻时，电源输出功率越大，B 项正确；P ＝IU 2＝0.5 W ，C 项正确；电源的效率：η＝IE －I 2r IE，电流越小效率越高，可见滑动触头P 滑到最右端时电源效率最高，D 项错误．答案 BC设置目的将测定电源电动势的U­I图和测电阻的U­I图相结合，综合考查二者的区别和联系13.经过准确校准的电压表V1和V2，当分别用来测量某线路中电阻R两端a、b间的电压时，如下列图，读数依次为12.7 V和12.3 V，如此( )A．a、b间的实际电压略大于12.7 VB．a、b间的实际电压略小于12.7 VC．电压表V1的内阻大于V2的内阻D．电压表V1的内阻小于V2的内阻解析并联电压表使电路电阻减小，电流增大，R′两端电压增大，使ab两端电压比实际电压要小．且电压表的内阻越大，测量值越大，越接近实际电压．答案AC设置目的电压表内阻较大，考查其接入电路时对电路的影响14.某学生在研究串联电路电压特点的实验时，连接成如下列图的电路，接通S后，他将大内阻的电压表并联在A、C两点间，电压表读数为U，当并联在A、B两点间时，电压表读数也为U，当并联在B、C两点间时，电压表的读数为零，如此出现此种情况的原因可能是(R1、R2的阻值相差不大)( )A．AB段断路 B．BC段断路C．AB段短路 D．BC段短路解析电压表并联在AC端和AB端时示数都为U.有两种可能情况：一是AB段断路，电压表示数U为电源电动势；二是AB段没有断路但BC段短路，AB与BC段电压一样．答案AD设置目的考查故障电路的排查15．图甲电路中，D为二极管，其伏安特性曲线如图乙所示．在图甲电路中，闭合开关S，滑动变阻器R的滑片P从左端向右移动过程中( )A．二极管D消耗的功率变大B．二极管D的电阻变大C．通过二极管D的电流减小D．电源的功率减小解析A、B、C三项，滑动变阻器R的滑片P从左端向右移动过程中，滑动变阻器的电阻减小，电路电流增大，由图乙可知，二极管的电阻减小，电流、电压增大，消耗的功率也增大，故A 项正确，B 、C 两项错误；D 项，电源的功率为：P ＝EI ，因为电流增大，所以电源的功率增大，故D 项错误．应当选A 项．答案 A二、实验题(共5小题，每题8分，共40分)16．如下列图为一电学实验的实物连线图．该实验可用来测量待测电阻R x的阻值(约20 Ω)．图中两个电流表量程一样，内阻都较小．实验步骤如下：①调节电阻箱，使它的阻值R 0与待测电阻的阻值接近；将滑动变阻器的滑动触头调到最左端．②合上开关S.③将滑动变阻器的滑动触头向右端滑动，使两个电流表指针都有明显偏转．④记下两个电流表A 1和A 2的读数I 1和I 2.⑤屡次改变滑动变阻器滑动触头的位置，记下A 1和A 2的多组读数I 1和I 2.⑥求R x 的平均值．回答如下问题：(1)根据实物连线图在虚线框内画出实验的电路图，器材用通用的符号表示；(2)不计电流表内阻的影响，用I 1、I 2和R 0表示R x 的公式为R x ＝________．答案 (1)如下列图(2)I 1R 0I 217．(1)在测定一根粗细均匀合金丝电阻率的实验中，利用螺旋测微器测定合金丝直径的过程如下列图，校零时的读数为________ mm ，合金丝的直径为________ mm.(2)为了准确测量合金丝的电阻R x，设计出如图甲所示的实验电路图，按照该电路图完成图乙中的实物电路连接．解析(1)按照螺旋测微器的读数原如此得，校零时的读数为0.007 mm，合金丝的直径为0.656 mm－0.007 mm＝0.649 mm(在0.647 mm～0.651 mm都算正确)．(2)连线如下列图．答案(1)0.007 0.649(在0.647 mm～0.651 mm都算正确) (2)见解析图18．某同学准备探究一未知元件Q的伏安特性曲线，他设计了如图甲所示的电路图．请回答如下问题：(1)请将图乙中的实物连线按电路图补充完整．(2)该同学正确连接实验电路后闭合开关，调节滑动变阻器滑动头P，发现电流表和电压表的指针始终不发生偏转．在不断开电路的情况下，他使用多用电表直流电压挡检查电路故障，将多用电表的红、黑表笔与电流表的“＋〞“－〞接线柱接触时，发现多用电表指针发生较大角度的偏转，说明电路故障是________．(3)排除故障后，该同学测得实验数据如下表所示，请在坐标系中作出该元件的U­I图线．序号电流/A 电压/V1 0.00 0.002 0.10 1.003 0.20 1.604 0.30 1.825 0.40 1.956 0.50 2.087 0.60 2.13(4)通过实验可以得出，该元件的阻值随所加电压的增大而________(选填“增大〞“减小〞或“不变〞)．解析使用多用电表直流电压挡检查电路故障，将多用电表的红、黑表笔与电流表的“＋〞“－〞接线柱接触时，发现多用电表指针发生较大角度的偏转，说明多用电表与电源构成通路，电路故障是电流表断路．根据画出的图象，由欧姆定律可知，该元件的阻值随所加电压的增大而减小．答案(1)如图1 (2)电流表断路(3)如图2(4)减小19．某实验小组利用一滑动变阻器和未知内阻的微安表，来测量多用电表“×1k〞挡内部电池的电动势E.(1)该小组采用图甲的电路进展实验，请将图乙中的实物连线连接完整．(2)请将下面的实验步骤补充完整：a．插上红、黑表笔，把多用电表的选择开关拨到欧姆挡的“×1 k〞位置，将红、黑表笔________，调整“欧姆调零旋钮〞，使指针指到“0 Ω〞．b．按照电路图连接好电路．c．接通开关，改变滑动变阻器的阻值，得到多用电表和微安表的示数分别如下列图．多用电表和微安表的读数分别为________ kΩ和________μA.d．断开开关，拔下红、黑表笔，把多用电表的选择开关扳到________位置．(3)由以上信息可得多用电表“×1k〞挡内部电池的电动势为________V(保存两位有效数字)．解析(1)根据电路图，连接实物图，注意红、黑表笔的正、负接法．(2)a.根据欧姆表的使用方法可知，选挡后应将红、黑表笔短接进展欧姆调零；c．欧姆表的读数为R＝22×1 kΩ＝22 kΩ，微安表的读数为242 μA或243 μA或244 μA.(3)根据闭合电路欧姆定律可得E＝I(R＋R0)，I表示微安表的示数、R表示多用电表的读数、R0表示多用电表的内阻，代入数据有E＝242×10－6×(22＋15)×103 V＝8.954 V≈9.0 V.答案(1)电路连接如图(2)短接22 242 交流电压最高挡或OFF挡(3)9.020．(1)某实验小组为了测量某一电阻R x的阻值，他们先用多用电表进展粗测，测量出R x的阻值约为18 Ω左右．为了进一步准确测量该电阻，实验台上有以下器材：A ．电流表(量程15 mA ，内阻未知)B ．电流表(量程0.6 A ，内阻未知)C ．电阻箱(0～99.99 Ω)D ．电阻箱(0～999.9 Ω)E ．电源(电动势约3 V ，内阻约1 Ω)F ．单刀单掷开关2只G ．导线假设干甲同学设计了如图甲所示的实验原理图并连接好实验器材，按照如下步骤完成实验： a ．先将电阻箱阻值调到最大，闭合S 1，断开S 2，调节电阻箱阻值，使电阻箱有适宜的阻值R 1，此时电流表指针有较大的偏转且示数为I ；b ．保持开关S 1闭合，再闭合开关S 2，调节电阻箱的阻值为R 2，使电流表的示数仍为I.①根据实验步骤和实验器材规格可知，电流表应选择________，电阻箱应选择________(选填器材前的字母)②根据实验步骤可知，待测电阻R x ＝________(用步骤中所测得的物理量表示)． (2)同学乙认为该电路可以用来测电源的电动势、内阻．假设所选电流表的内阻R A ＝2.0 Ω，闭合开关S 2，调节电阻箱R ，读出多组电阻值R 和电流I 的数据；由实验数据绘出的1I­R 图象如图乙所示，由此可求得电源电动势E ＝________V ，内阻r ＝________Ω.(计算结果保存两位有效数字)解析 (1)①根据闭合电路欧姆定律可知，通过待测电阻的最大电流为：I max ＝E R x ＝318A ≈0.167 A ＝167 mA ，如果电流表选B ，如此读数误差太大，故电流表应选A ； 电源电动势为3 V ，电流表量程为15 mA ＝0.015 A ，由欧姆定律：I ＝U R可知， 电路中的最小电阻应为：R max ＝E I A ＝ 3 V 0.015 A＝200 Ω，所以电阻箱应选D ； ②根据闭合电路欧姆定律得：S 2断开时有：E ＝I(R x ＋R 1＋R A ＋r)，S 2闭合时有：E ＝I(R 2＋R A ＋r)，解得：R x ＝R 2－R 1；(2)闭合开关S 2，由闭合电路欧姆定律得：E ＝I(R ＋R A ＋r)，整理得：1I ＝1E R ＋R A ＋r E， 由图示：1I ­R 图象可知：0.2×103＝1E ×636＋R A ＋r E， 0．1×103＝1E ×316＋R A ＋r E，：R A ＝2.0 Ω， 解得：E ＝3.2 V ，r ＝2.0 Ω；答案 (1)①A D ②R 2－R 1 (2)3.2 2.0点评 此题考查了测电源电动势与内阻实验、考查了测量电阻的实验，要注意正确根据题意明确实验原理；然后根据所对应的物理规律分析求解即可；对于图象分析问题，要注意根据物理规律确定公式，结合图象的性质分析斜率以与截距的意义．。

新课标高考物理专题复习：《恒定电流》( 附参照答案 )一、选择题。

（共 20 小题，每题 3 分，共 60 分，部分分 1 分）1. 如图，电源电动势为E，内阻为r ，给外电阻R供电，则以下图中不可以反应全电路特色的图象是 ()E r IUU/V I/A U/V P出/WE/rOI/A O E U/V OCR/ΩO r R/ ΩA B D2．如下图，电源电动势=8V，内电阻为r =0.5 Ω，“ 3V,3W”的灯泡L与电动机 M串连接E在电源上，灯泡恰巧正常发光，电动机恰巧正常工作，电动机的线圈电阻L R0=1.5Ω 。

以下说法正确的选项是()E A．经过电动机的电流为 1.6A B．电动机的效率是62.5%MrC．电动机的输入功率为 1.5W D．电动机的输出功率为3W3．在如下图电路中，闭合电键S，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用123表示，电表示数I 、 U、U和U变化量的大小分别用I 、U1、U2和U3表示．以下比值正确的选项是（）A.U1/I不变，U1/I 不变 C.U2/I变大，U2/I 变大C.U2/I变大，U2/I 不变 D.U3/I变大， U3/I 不变4．右图为包括某逻辑电路的一个简单电路图，L 为小灯泡．光照耀电阻远小于 R．则以下说法正确的选项是（）A．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 不发光B．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 发光C．该逻辑电路是与门电路；当电阻R 遇到光照时，小灯泡L 不发光D．该逻辑电路是或门电路；当电阻R 遇到光照时，小灯泡L 发光R时，其阻值将变得5VR1R L5. 小灯泡通电后其电流I随所加电压U变化的图线如下图，P为图线上一点，为图线的PN切线， PQ为 U轴的垂线， PM为 I 轴的垂线。

则以下说法中正确的选项是()A．跟着所加电压的增大，小灯泡的电阻增大1IUB．对应P点，小灯泡的电阻为R＝I2I2 M PC．对应P点，小灯泡的电阻为R＝U1I1 N21I－ ID．对应P点，小灯泡的功率为图中矩形PQOM所围的面积QO U1U6. 如下图，四个同样的电流表分别改装成两个安培表和两个伏特表，安培表A1的量程大于A2的量程，伏特表 V1的量程大于 V2的量程，把它们按图接入电路中，则以下说法正确的选项是A．安培表 A1的读数大于安培表 A2的读数B．安培表A1的偏转角大于安培表A2的偏转角C．伏特表V1的读数小于伏特表V2的读数D．伏特表 V1的偏转角等于伏特表V2的偏转角7．如下图的电路中，电池的电动势为E，内阻为 r ，电路中的电阻 R1、 R2和 R3的阻值都相同．在电键 S 处于闭合状态下，若将电键S 由地点 1 切换到地点2。

选修3-1第二章恒定电流（2020全国卷1）17．图（a）所示的电路中，K与L间接一智能电源，用以控制电容器C 两端的电压U C。

如果U C随时间t的变化如图（b）所示，则下列描述电阻R两端电压U R随时间t变化的图像中，正确的是（ A ）（2020全国卷1）22．（6分）某同学用伏安法测量一阻值为几十欧姆的电阻R x，所用电压表的内阻为1 kΩ，电流表内阻为0.5Ω。

该同学采用两种测量方案，一种是将电压表跨接在图（a）所示电路的O、P 两点之间，另一种是跨接在O、Q两点之间。

测量得到如图（b）所示的两条U–I图线，其中U与I分别为电压表和电流表的示数。

回答下列问题：（1）图（b）中标记为II的图线是采用电压表跨接在________（填“O、P”或“O、Q”）两点的方案测量得到的。

（2）根据所用实验器材和图（b）可判断，由图线________（填“I”或“II”）得到的结果更接近待测电阻的真实值，结果为________Ω（保留1位小数）。

（3）考虑到实验中电表内阻的影响，需对（2）中得到的结果进行修正，修正后待测电阻的阻值为________Ω（保留1位小数）。

答案：（1）O、P （2）I 50.5 （3）50.0（2020全国卷2）19．特高压输电可使输送中的电能损耗和电压损失大幅降低。

我国已成功掌握并实际应用了特高压输电技术。

假设从A处采用550 kV的超高压向B处输电，输电线上损耗的电功率为∆P，到达B处时电压下降了∆U。

在保持A处输送的电功率和输电线电阻都不变的条件下，改用1 100 kV特高压输电，输电线上损耗的电功率变为∆P′，到达B处时电压下降了∆U′。

不考虑其他因素的影响，则（AD ）A．∆P′=14∆P B．∆P′=12∆P C．∆U′=14∆U B．∆U′=12∆U（2020全国卷2）23．（10分）某同学要研究一小灯泡L（3.6 V，0.30 A）的伏安特性。

所用器材有：电流表A1（量程200 mA，内阻R g1=10.0 Ω），电流表A2（量程500 mA，内阻R g2=1.0 Ω）、定值电阻R0（阻值R0=10.0 Ω）、滑动变阻器R1（最大阻值10 Ω）、电源E（电动势4.5 V，内阻很小）、开关S和若干导线。

3-11. 电源电动势反映了电源把其它形式的能量转化为电能的能力，因此( )A. 电动势是一种非静电力B. 电动势越大，表明电源储存的电能越多C. 电动势的大小是非静电力做功能力的反映D. 电动势就是闭合电路中电源两端的电压2.额定电压是220V ，电阻是440Ω的灯泡，在正常工作时，3 分钟内通过灯丝横截面的电量为( )A.30CB.90CC.220CD.360C3.如图所示为两电阻R1 和R2 的伏安特性曲线．关于它们的电阻值及串联或并联后电路中的总电流比较正确的是( )A. 电阻R1 的阻值比电阻R2 的阻值大B. 电阻R2 阻值比电阻R1 的阻值大C.两电阻串联后比并联后接入同一电源，电路中的总电流大D.两电阻并联后比串联后接入同一电源，电路中的总电流小4.如图所示，电流计的内阻R g=100Ω ，满偏电流I g=1mA ，R1=900Ω ，R2=100/999Ω ，则下列说法正确的是：A. 当S1 和S2 均断开时，虚线框中可等效为电流表，最大量程是1AB. 当S1 和S2 均断开时，虚线框中可等效为电压表，最大量程是10VC. 当S1 和S2 均闭合时，虚线框中可等效为电压表，最大量程是0. 1AD. 当S1 和S2 均闭合时，虚线框中可等效为电流表，最大量程是1A5.如图所示的长方体是用电阻率为ρ的均匀金属制成的，长度为2L，其横截面为正方形，边长为L，若将它的a、b端接入电路时的电阻为R，则将它的两个侧面上的c、d端接入电路时的电阻是( )A.RB.R/4C.R/2D.4R6.在如图所示的− 图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线. 用该电源与电阻R组成闭合电路. 由图象判断错误的是( )A.电源的电动势为3 V，内阻为0.5B.接入电路后电阻R的阻值为 1C.电源的效率为80%D.电源的输出功率为 4 W7.在如图所示电路中，当滑动变阻器滑片P向下移动时，则()A.A 灯变亮、B 灯变亮、C 灯变亮B.A 灯变亮、B 灯变亮、C 灯变暗C.A 灯变亮、B 灯变暗、C 灯变暗D.A 灯变亮、B 灯变暗、C 灯变亮8.如图所示，已知R1=R2=R3= 1Ω ，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于( )A. 1VB. 1.2VC.2VD.4V9.如图所示的电路中，闭合电键k 后，灯a 和b 都正常发光，后来由于某种故障使灯 b 突然变亮，电压表读数增加，由此推断这故障可能是( )A.a 灯灯丝烧断B.电阻R2 短路C.电阻R2 断路D.电容被击穿短路10.如图所示，电源内阻较大，当开关闭合、滑动变阻器滑片位于某位置时，水平放置的平行板电容器间一带电液滴恰好处于静止状态，灯泡L 也能正常发光，现将滑动变阻器滑片由该位置向a端滑动，则( )A.灯泡将变暗，电源效率将减小B.液滴带正电，将向下做加速运动C. 电源的路端电压增大，输出功率也增大D.滑片滑动瞬间，带电液滴电势能将减小11.某同学将一直流电源的总功率PE 、输出功率PR 和电源内部的发热功率Pr 随电流I 变化的图线画在同一坐标系内，如图所示，根据图线可知( )A.反映Pr变化的图线是 aB. 电源电动势为8 VC. 电源内阻为2 ΩD. 当电流为0.5 A 时，外电路的电阻为6 Ω12.如图所示，是一个小灯泡的电流强度随小灯泡两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是( )A.小灯泡的电阻随着所加电压的增加而减小B.小灯泡灯丝的电阻率随着灯丝温度的升高而减小C.欧姆定律对小灯泡不适用D.如果把三个这种相同的灯泡串联后，接到电压恒为12V 的电源上，则流过每个小灯泡的电流为0.4A13.如图所示为两个不同闭合电路中两个不同电源的U-I图象，则下列判断正确的是( )A. 电源电动势E1＞E2B. 电源电动势E1=E2C. 电源内阻r1 ＞r2D. 电源内阻r1 ＜r214.在如图所示的电路中，输入电压U 恒为8 V ，灯泡L 标有“3 V,6 W”字样，电动机线圈的电阻R M＝1 Ω .若灯泡恰能正常发光，下列说法正确的是( )A. 电动机的效率是80%B.流过电动机的电流是 2 AC. 电动机的输入电压是5 VD.整个电路消耗的电功率是10 W15.如图所示，电源电动势E= 12V，内阻r=3Ω ，R0=2Ω ，直流电动机内阻R0 ′= 1Ω ，额定输出功率P0=2W．调节滑动变阻器R1 可使甲电路输出功率最大，调节R2 可使乙电路输出功率最大且此时电动机刚好正常工作，则( )A. 甲电路中当R1= 1Ω时，定值电阻R0 功率最大B. 甲电路中当R1= 1Ω时，电源的输出功率最大C. 乙电路中当R2= 1.5Ω时，电源的输出功率最大D. 乙电路中当R2=2Ω时，电源的输出功率最大16.某同学要测量一节干电池的电动势和内电阻.实验室除提供开关S 和导线外，有以下器材可供选择：电压表：V(量程3V ，内阻Rv 约为10kΩ)电流表：G(量程3mA ，内阻Rg= 100Ω)滑动变阻器：R(阻值范围0~10Ω ，额定电流2A)定值电阻：R0=0.5Ω( 1)该同学将电流表G 与定值电阻R0 并联，实际上是进行了电表的改装，则他改装后的电流表对应的量程是____________ A．(2)该同学利用上述实验原理图测得数据，以电流表G 读数为横坐标，以电压表V 读数为纵坐标绘出了如图乙所示的图线，根据图线可求出电源的电动势E= _______ V(结果保留三位有效数字) ，电源的内阻r= ______ Ω(结果保留两位有效数字)．(3)由于电压表内阻电阻对电路造成影响，本实验电路测量结果电动势 E ____________ ，内阻r ______ (选填“偏大” 、“不变”或“偏小”)17.如图，灯泡D 与电动机M 中串联在一个稳压电源上，电源的输出电压为U=20V，灯泡D 的电阻为R D=6Ω ，电动机M 线圈的电阻为R M=2Ω ，与电动机并联的理想电压表读数为U M= 14V．电动机的转轴的摩擦可忽略，求：( 1)通过灯泡的电流I=？(2)电动机M 线圈的发热功率P Q=？(3)电动机M 输出的机械功率P 机=？18.如图所示电路中，R1=R2=2Ω ，R3= 1Ω．当K 接通时，电压表的读数为1V；K 断开时，电压表的读数为0.75V．求电源电动势E和内阻r．19.如图所示，电源电动势为E=6V ，内电阻为r= 1Ω ，滑动变阻器电阻的阻值范围0 ﹣10Ω，当滑动变阻器电阻R=2Ω时，当K 闭合后，求：( 1)电路中的电流为多大？(2)电路中路端电压为多少？(3)电源的输出功率为多少？(4)电源的总功率为多少？3-11. 电源电动势反映了电源把其它形式的能量转化为电能的能力，因此( )A. 电动势是一种非静电力B. 电动势越大，表明电源储存的电能越多C. 电动势的大小是非静电力做功能力的反映D. 电动势就是闭合电路中电源两端的电压【答案】C2.额定电压是220V ，电阻是440Ω的灯泡，在正常工作时，3 分钟内通过灯丝横截面的电量为( )A.30CB.90CC.220CD.360C 【答案】B3.如图所示为两电阻R1 和R2 的伏安特性曲线．关于它们的电阻值及串联或并联后电路中的总电流比较正确的是( )A. 电阻R1 的阻值比电阻R2 的阻值大B. 电阻R2 阻值比电阻R1 的阻值大C.两电阻串联后比并联后接入同一电源，电路中的总电流大D.两电阻并联后比串联后接入同一电源，电路中的总电流小【答案】B4.如图所示，电流计的内阻R g= 100Ω ，满偏电流I g= 1mA ，R1=900Ω ，R2= 100/999Ω ，则下列说法正确的是：A. 当S1 和S2 均断开时，虚线框中可等效为电流表，最大量程是1AB. 当S1 和S2 均断开时，虚线框中可等效为电压表，最大量程是10VC. 当S1 和S2 均闭合时，虚线框中可等效为电压表，最大量程是0. 1AD. 当S1 和S2 均闭合时，虚线框中可等效为电流表，最大量程是1A【答案】D5.如图所示的长方体是用电阻率为ρ的均匀金属制成的，长度为2L，其横截面为正方形，边长为L，若将它的a、b端接入电路时的电阻为R，则将它的两个侧面上的c、d端接入电路时的电阻是( )A.RB.R/4C.R/2D.4R【答案】B6.在如图所示的− 图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线. 用该电源与电阻R组成闭合电路. 由图象判断错误的是( )A. 电源的电动势为3 V，内阻为0.5B.接入电路后电阻R的阻值为 1C. 电源的效率为80%D. 电源的输出功率为 4 W【答案】C7.在如图所示电路中，当滑动变阻器滑片P 向下移动时，则( )A.A 灯变亮、B 灯变亮、C 灯变亮B.A 灯变亮、B 灯变亮、C 灯变暗C.A 灯变亮、B 灯变暗、C 灯变暗D.A 灯变亮、B 灯变暗、C 灯变亮【答案】D8.如图所示，已知R1=R2=R3= 1Ω ，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于( )A. 1VB. 1.2VC.2VD.4V【答案】C9.如图所示的电路中，闭合电键k 后，灯a 和b 都正常发光，后来由于某种故障使灯 b 突然变亮，电压表读数增加，由此推断这故障可能是( )A a 灯灯丝烧断.B. 电阻R2 短路C. 电阻R2 断路D. 电容被击穿短路【答案】C10.如图所示，电源内阻较大，当开关闭合、滑动变阻器滑片位于某位置时，水平放置的平行板电容器间一带电液滴恰好处于静止状态，灯泡L 也能正常发光，现将滑动变阻器滑片由该位置向a端滑动，则( )A.灯泡将变暗，电源效率将减小B.液滴带正电，将向下做加速运动C. 电源的路端电压增大，输出功率也增大D.滑片滑动瞬间，带电液滴电势能将减小【答案】D11.某同学将一直流电源的总功率PE 、输出功率PR 和电源内部的发热功率Pr 随电流I 变化的图线画在同一坐标系内，如图所示，根据图线可知( )A.反映Pr变化的图线是aB. 电源电动势为8 VC. 电源内阻为2 ΩD. 当电流为0.5 A 时，外电路的电阻为6 Ω【答案】CD12.如图所示，是一个小灯泡的电流强度随小灯泡两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是( )A.小灯泡的电阻随着所加电压的增加而减小B.小灯泡灯丝的电阻率随着灯丝温度的升高而减小C.欧姆定律对小灯泡不适用D.如果把三个这种相同的灯泡串联后，接到电压恒为12V 的电源上，则流过每个小灯泡的电流为0.4A【答案】D13.如图所示为两个不同闭合电路中两个不同电源的U-I图象，则下列判断正确的是( )A. 电源电动势E1＞E2B. 电源电动势E1=E2C. 电源内阻r1 ＞r2D. 电源内阻r1 ＜r2【答案】BD14.在如图所示的电路中，输入电压U 恒为8 V ，灯泡L 标有“3 V,6 W”字样，电动机线圈的电阻R M＝1 Ω .若灯泡恰能正常发光，下列说法正确的是( )A. 电动机的效率是80%B.流过电动机的电流是 2 AC. 电动机的输入电压是5 VD.整个电路消耗的电功率是10 W【答案】BC15.如图所示，电源电动势E= 12V，内阻r=3Ω ，R0=2Ω ，直流电动机内阻R0 ′= 1Ω ，额定输出功率P0=2W．调节滑动变阻器R1 可使甲电路输出功率最大，调节R2 可使乙电路输出功率最大且此时电动机刚好正常工作，则( )A. 甲电路中当R1= 1Ω时，定值电阻R0 功率最大B. 甲电路中当R1= 1Ω时，电源的输出功率最大C. 乙电路中当R2= 1.5Ω时，电源的输出功率最大D. 乙电路中当R2=2Ω时，电源的输出功率最大【答案】BC16.某同学要测量一节干电池的电动势和内电阻.实验室除提供开关S 和导线外，有以下器材可供选择：电压表：V(量程3V ，内阻Rv 约为10kΩ)电流表：G(量程3mA ，内阻Rg= 100Ω)滑动变阻器：R(阻值范围0~10Ω ，额定电流2A)定值电阻：R0=0.5Ω( 1)该同学将电流表G 与定值电阻R0 并联，实际上是进行了电表的改装，则他改装后的电流表对应的量程是____________ A．(2)该同学利用上述实验原理图测得数据，以电流表G 读数为横坐标，以电压表V 读数为纵坐标绘出了如图乙所示的图线，根据图线可求出电源的电动势E= _______ V(结果保留三位有效数字) ，电源的内阻r= ______ Ω(结果保留两位有效数字)．(3)由于电压表内阻电阻对电路造成影响，本实验电路测量结果电动势 E ____________ ，内阻r ______ (选填“偏大” 、“不变”或“偏小”)【答案】( 1) 0.603或0.6 ；(2) 1.48；0.86(0.78 一0.90) ；(3)偏小；偏小；17.如图，灯泡D 与电动机M 中串联在一个稳压电源上，电源的输出电压为U=20V，灯泡D 的电阻为R D=6Ω ，电动机M 线圈的电阻为R M=2Ω ，与电动机并联的理想电压表读数为U M= 14V．电动机的转轴的摩擦可忽略，求：( 1)通过灯泡的电流I=？(2)电动机M 线圈的发热功率P Q=？(3)电动机M 输出的机械功率P 机=？【答案】( 1) 1A ；(2)2W；(3) 12W【解析】( 1)灯两端的电压为U D= U一U M= 20 一14 = 6V所以通过灯泡的电流为I= = A= 1A(2)电动机M 线圈的发热功率P Q= I2R M= 12 2W= 2W(3)电动机M 消耗的电功率为P M= UI= 14 1 = 14W输出的机械功率P机= P M一P Q= 14 一2 = 12W18.如图所示电路中，R1=R2=2Ω ，R3= 1Ω．当K 接通时，电压表的读数为1V；K 断开时，电压表的读数为0.75V．求电源电动势E和内阻r．【答案】E =3V ，r = 1Ω【详解】设电源电动势为 E ， 内阻为 r ，则当 K 接通，R 1 、R 2 并联再与 R 3 串联，R 1 、R 2 并 联电阻值是 1Ω ，电压表测 R 3 两端的电压， 所以： U 1 =E1即 ： 1 = 当 K 断开，R 2 、R 3 串联，电压表测 R 3 两端的电压，则：E R 3 R + R + r2 + 1 + r联立①②代入数据得：E =3V ，r = 1Ω19.如图所示，电源电动势为 E=6V ， 内电阻为 r= 1Ω ，滑动变阻器电阻的阻值范围 0 ﹣ 10Ω，当滑动变阻器电阻 R =2Ω时，当 K 闭合后，求：( 1)电路中的电流为多大？ (2)电路中路端电压为多少？ (3)电源的输出功率为多少？ (4)电源的总功率为多少？【答案】( 1)2A (2)4V (3)8W (4) 12W【解析】根据闭合电路欧姆定律列式求解电流；根据 U =IR 求解路端电压；根据 P = UI 求解电源的输出功率；根据 P =EI 求解求解电源的总功率． ( 1)根据闭合电路欧姆定律，电流： I = =A = 2A(2)电路中路端电压：U =IR =2×2V=4V ； (3)电源的输出功率为：P = UI =4V×2A=8W ； (4)电源的总功率为：P =EI =6V×2A= 12W ；U 2 3E 1即： 0.75 = 1 + 1 + r= 2。

高二物理选修3-1第二章 - - 恒定电流测试题附答案高二物理《恒定电流》单元测试一、选择题：1．关于电源电动势的说法错误的是B．电源电动势等于外电路的路端电压C．电源电动势等于电源没有接入电路时两极间的电压2、已知两电阻R1、R2的I-U的关系图像如图所示，把R1、R2 并联3、接到一个电源上，R1消耗的电功率为6W，则电源的输出功率为： A．8W B．10W C．4W D．15W3．如图所示的电路中，输入电压U恒为12V，灯泡L标有“6V 12W”字样，电动机线圈的电阻D．电源电动势表征电源把其它形式的能转化为电能的本事A．电源电动势等于内外电路电势降落之和RM?0.50?．若灯泡恰能正常发光，以下说法中正确的是（）A．电动机的输入功率是12WB．电动机的输出功率是12W C．电动机的热功率是2．0W D．整个电路消耗的电功率是22W电阻R1、R2、R3的电流强度I1、I2、I3的变化情况是 A．I1变大，I2 ，I3 变小B．I1，I2 变大，I3 变小 C．I1 变小，I2 ，I3 变大 D．I1、I2 变小，I3 变大分的功率，有关说法正确的是：A、当R=R0+r，R上消耗的功率达到最大值；B、当R=R0+r，R0上消耗的功率达到最大值；C、当R+R0=r，电源的输出功率达到最大值；D、当R0=R+r，R0上消耗的功率达到最大值。

6．理发用的电吹风机中有电动机和电热丝，电动机带动风叶转动，电热丝给空气加热，得到热风将头发吹干。

设电动机线圈电阻为R1 ，它与电热丝电阻值R2 串联后接到直流电源上，吹风机两端电压为U，电流为I，消耗的电功率为P，则有①．P?UI ③．P?UI②．P?I(R1?R2) ④．P?I(R1?R2)C1KR2C2 R1224．如图所示当可变电阻R的滑片向b端移动时，通过5．如图所示，电路中电源电动势为E，内电阻为r，定值电阻的阻值为R0，变阻器的全阻值为R，关于各部R R0 E r A．①② B．①④ C．②③ D．③④ 7．如图所示电路中， ? 2 , R ? 2。

《恒定电流》检测题一、单选题1．关于电源电动势，下列说法正确的是（）A．同一电源接入不同的电路中，其电动势会发生改变B．电源电动势与是否接入外电路无关C．电源电动势就是电源两极间的电压D．电源电动势与外电路电阻有关2．电池短路时可能会烧坏电池，甚至引起火灾。

电池短路时A．电流很小 B．电流很大 C．电动势变小 D．电动势变大3．如图所示，电源电动势E,内阻r,当滑动变阻器的滑动片P向上端移动时，则理想电表示数的变化情况是（）A．V1减小，V2增大，A增大B．V1增大，V2减小，A增大C．V1增大，V2增大，A减小D．V1减小，V2减小，A减小4．将截面均匀、长为L、电阻为R的金属导线截去1n，再拉长至L，则导线电阻变为（）A．1nn-R B．1nn-R C．1nR D．nR5．如图所示，一直流电动机与阻值R＝9Ω的电阻串联在电源上，电源电动势E＝30V，内阻r ＝1Ω，用理想电压表测出电动机两端电压U＝10V，已知电动机线圈电阻R＝1Ω，则下列说法中正确的是（）A．通过电动机的电流为10A B．电源内阻的电功率为4WC．电动机的输出功率为16W D．电动机的效率是80％6．一台电动机，线圈电阻为0.8Ω，当它两端所加电压为220V时，通过的电流为5A，关于此电动机，下列判断正确的是（ ）A ．由于其电压电流电阻关系不符合欧姆定律，可以判断电动机已经损坏B ．此电动机的发热功率为10WC ．此电动机的输出功率为505WD ．此电动机的效率约为98%7．下列说法正确的是（ ）A ．库仑在研究电荷间相互作用时，提出了“电场”的概念B ．电源的电动势跟电源内非静电力做的功成正比，跟通过电源的电荷量成反比C ．将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功不一定为零D ．金属材料的电阻率随温度的升高而减小8．如图所示，理想变压器原、副线圈的匝数比为k ，输出端接有一交流电动机，其线圈的电阻为R 。

2020—2021（四川）人教物理选修3—1第2章恒定电流习题附答案人教选修3—1第二章恒定电流一、选择题1、某电解池中，若在2s内各有1.0×1019个二价正离子和2.0×1019个一价负离子通过某截面，那么通过这个截面的电流是( )A．0 B．0.8 AC．1.6 A D．3.2 A2、在10 s内通过电解槽某一横截面向右迁移的正离子所带的电荷量为2C，向左迁移的负离子所带电荷量为3 C，那么电解槽中电流强度大小为( ) A．0.1 A B．0.2 AC．0.3 A D．0.5 A3、电源电动势反映了电源把其他形式的能量转化为电能的能力，因此( ) A．电动势是一种非静电力B．电动势越大，表明电源储存的电能越多C．电动势的大小是非静电力做功能力的反映D．电动势就是闭合电路中电源两端的电压4、(多选)小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中正确的是( )A．随着所加电压的增大，小灯泡的电阻增大B．对应P点，小灯泡的电阻为R＝U1 I2C．对应P点，小灯泡的电阻为R＝U1 I2－I1D．对应P点，小灯泡的功率为图中矩形PQOM所围的面积5、一电流表由电流计G和电阻R并联而成，如图所示，在校准时发现此电流表的读数总比准确值稍小些，采用下列措施可使读数变准确的是( )A ．在R 上串联一比R 小得多的电阻B ．在R 上串联一比R 大得多的电阻C ．在R 上并联一比R 小得多的电阻D ．在R 上并联一比R 大得多的电阻 6、两盏额定功率相同的灯泡A 和B ，其额定电压U A >U B ，则下列说法正确的是( )A ．两灯正常发光时，灯泡的电流强度I A >IB B ．两灯电阻R A <R BC ．将两灯串联后接入电路中发光时，则灯泡的功率P A <P BD ．将两灯并联后接入电路中发光时，则灯泡的功率P A ′<P B ′ 7、一段长为L 、电阻为R 的均匀电阻丝，把它拉成3L 长的均匀细丝后，再切成等长的三段，则其中每一段电阻丝的阻值为( ) A ．3R B ．R C ．R 3 D ．R 9*8、铜的摩尔质量为m ，密度为ρ，每摩尔铜原子有n 个自由电子，每个电子的电荷量为e ，今有一根横截面积为S 的铜导线，当通过的电流为I 时，电子平均定向移动速率为( ) A ．光速c B ．I neS C ．IρneSmD ．mI neSρ*9、以下说法中正确的是( )A ．在外电路中和电源内部，正电荷都受静电力作用，所以能不断地定向移动形成电流B ．静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少C ．在电源内部正电荷能从负极到达正极是因为电源内部只存在非静电力而不存在静电力D ．静电力移动电荷做功电势能减少，非静电力移动电荷做功电势能增加 *10、关于电流和电阻，下列说法中正确的是( ) A ．电流的方向与导体中电荷的定向移动方向相同B ．金属导体温度升高时，由于自由电子的热运动加速，所以电流增大C ．由R ＝UI可知，I 一定时，导体的电阻R 与U 成正比，U 一定时，导体的电阻R 与I 成反比 D ．对给定的导体，比值UI 是个定值，反映了导体本身的性质 11、有两个相同的电阻R ，串联起来接在电动势为E 的电源上，电路中的电流为I ；将它们并联起来接在同一电源上，此时流过电源的电流为4I3，则电源的内阻为( )A ．RB ．R 2C ．4RD ．R 812、欧姆表电路及刻度盘如图所示，现因表头损坏，换用一个新表头。

高二物理恒定电流单元综合测试题（含答案）实用精品文献资料分享高二物理恒流单元综合试题（含答案）第二章恒定电流单元复习试卷1717一、选择题（每小题5分，共50分.在每小题给出的四个选项中有一个或多个选项正确.）1．有一横截面积为s的铜导线，流经其中的电流为i，设每单位体积中有n个自由电子，电子的电量为q，此时电子的定向移动速率为v，在t时间内，通过导体横截面的自由电子数可表示为（）a．nvstb．nvtc．d．2．关于电阻的计算式和决定式，下面说法正确的是（）a．导体的电阻与其两端电压成正比，与电流成反比b．导体的电阻仅与导体长度、横截面积和材料有关c．导体的电阻随工作温度变化而变化d．对一段一定的导体来说，在恒温下比值是恒定的，导体电阻不随u或i的变化而变化3．某学生在研究串联电路电压特点时，接成如图所示电路，接通k后，他将高内阻的电压表并联在a、c两点间时，电压表读数为u；当并联在a、b两点间时，电压表读数也为u；当并联在b、c两点间时，电压表读数为零，则出现此种情况的原因可能是（）（r1、r2阻值相差不大）a．ab段断路b．bc段断路c．ab段短路d．bc段短路4.以下陈述是正确的：（a）欧姆表每个档位的测量范围是从0到∞ B.使用不同档位的欧姆表测量同一电阻的电阻，误差相同。

C.使用欧姆表测量电阻，当指针靠近刻度盘中心时，误差越大。

D.使用欧姆表测量电阻，当选择不同的范围时，指针越靠近右侧，误差越小。

5.如电路图所示，当AB两端连接100V电压时，CD两端连接20V电压；当100伏电压连接到CD两端，50伏电压连接到AB两端时，R1的比率∶ R2∶ R3是（）a.4∶ 2.∶1b。

2.∶ 1.∶ 1C。

3.∶ 2.∶ 1D。

以上这些都不是真的。

6.金属铂的电阻对温度非常敏感。

在下图所示的U-I图中，可以看出金属铂电阻的U-I图线为（）7．如图所示的电路中，电源的电动势e和内电阻r恒定不变，电灯l恰能正常发光，如果变阻器的滑片向b端滑动，则（）a．电灯l更亮，安培表的示数减小b．电灯l更亮，安培表的示数增大c．电灯l变暗，安培表的示数减小d．电灯l变暗，安培表的示数增大8．加在某台电动机上的电压是u（v），电动机消耗的电功率为p（w），电动机线圈的电阻为r（ω），则电动机线圈上消耗的热功率为（）实用精品文献共享a．b．c．d．9．在研究长度为l、横截面积为s的均匀导体中电流的流动时，在导体两端加上电压u，于是导体中有匀强电场产生，在导体中移动的自由电子受匀强电场作用而加速，而和做热运动的阳离子碰撞而减速，这样边反复碰撞边向前移动。

高考物理《恒定电流》真题练习含答案1.[2024·新课标卷](多选)电动汽车制动时可利用车轮转动将其动能转换成电能储存起来．车轮转动时带动磁极绕固定的线圈旋转，在线圈中产生电流．磁极匀速转动的某瞬间，磁场方向恰与线圈平面垂直，如图所示．将两磁极间的磁场视为匀强磁场，则磁极再转过90°时，线圈中()A．电流最小B．电流最大C．电流方向由P指向QD．电流方向由Q指向P答案：BD解析：磁极顺时针匀速转动相当于线圈逆时针匀速转动，线圈从中性面位置开始转动，磁极转过90°时即线圈逆时针转过90°时，穿过线圈的磁通量为0，磁通量的变化率最大，线圈中电流最大，A错误，B正确；磁极转过90°时相当于题图示中PQ向下切割磁感线，由右手定则可知线圈中电流方向由Q指向P，C错误，D正确．2．[2023·江苏卷]小明通过实验探究电压表内阻对测量结果的影响．所用器材有：干电池(电动势约1.5 V，内阻不计)2节；两量程电压表(量程0～3 V，内阻约3 kΩ；量程0～15 V，内阻约15 kΩ)1个；滑动变阻器(最大阻值50 Ω)1个；定值电阻(阻值50 Ω)21个；开关1个及导线若干．实验电路如图1所示．(1)电压表量程应选用________(选填“3 V”或“15 V”).(2)图2为该实验的实物电路(右侧未拍全).先将滑动变阻器的滑片置于如图所示的位置，然后用导线将电池盒上接线柱A与滑动变阻器的接线柱________(选填“B”“C”或“D”)连接，再闭合开关，开始实验．(3)将滑动变阻器滑片移动到合适位置后保持不变，依次测量电路中O与1，2，…，21之间的电压．某次测量时，电压表指针位置如图3所示，其示数为________ V．根据测量数据作出电压U与被测电阻值R的关系图线，如图4中实线所示．(4)在图1所示的电路中，若电源电动势为E，电压表视为理想电压表，滑动变阻器接入的阻值为R1，定值电阻的总阻值为R2，当被测电阻为R时，其两端的电压U＝________(用E、R1、R2、R表示)，据此作出U­R理论图线如图4中虚线所示．小明发现被测电阻较小或较大时，电压的实测值与理论值相差较小．(5)分析可知，当R较小时，U的实测值与理论值相差较小，是因为电压表的分流小，电压表内阻对测量结果影响较小．小明认为，当R较大时，U的实测值与理论值相差较小，也是因为相同的原因．你是否同意他的观点？请简要说明理由________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________.答案：(1)3 V(2)D(3)1.50(4)ERR1＋R2(5)不同意，理由见解析解析：(1)所用电源为两节干电池，电动势为3 V，则所用电表量程为3 V；(2)闭合开关之前，滑动变阻器阻值应该调到最大，则由图可知，电池盒上的接线柱A 应该与滑动变阻器的接线柱D连接；(3)电压表最小刻度为0.1 V，则读数为1.50 V；(4)由闭合电路欧姆定律可得I＝ER1＋R2当被测电阻阻值为R时电压表读数U＝IR＝ERR1＋R2(5)不同意；当R较大时，则电压表内阻不能忽略，则电路中的电流I＝ER1＋（R2－R）＋RR V R＋R V则电压表读数为U＝ER1＋（R2－R）＋RR VR＋R V·RR VR＋R V＝E（R1＋R2－R）（R＋R V）RR V＋1当R较大时，R＝R2时R最大，此时U＝ER1（R2＋R V）R2R V ＋1＝ER1R V＋R1R2＋1因R V≫R1，则电压表读数接近于U＝ER1 R2＋1＝ER2R1＋R23．[2022·全国甲卷]某同学要测量微安表内阻，可利用的实验器材有：电源E(电动势1.5V，内阻很小)，电流表(量程10 mA，内阻约10 Ω)，微安表(量程100 μA，内阻R g待测，约1 kΩ)，滑动变阻器R(最大阻值10 Ω)，定值电阻R0(阻值10 Ω)，开关S，导线若干．(1)将图中所示的器材符号连线，画出实验电路原理图；(2)某次测量中，微安表的示数为90.0 μA，电流表的示数为9.00 mA，由此计算出微安表内阻R g＝________ Ω.答案：(1)如图所示(2)990解析：流过电阻R 0的电流I 0＝I －I g ＝9 mA －0.09 mA ＝8.91 mA ，由欧姆定律可知，R g＝I 0R 0I g ＝8.91×100.09Ω＝990 Ω. 4．[2024·浙江1月，节选]在“观察电容器的充、放电现象”实验中，把电阻箱R(0～9 999 Ω)、一节干电池、微安表(量程0～300 μA ，零刻度在中间位置)、电容器C(2 200 μF 、16 V )、单刀双掷开关组装成如图1所示的实验电路．(1)把开关S 接1，微安表指针迅速向右偏转后示数逐渐减小到零；然后把开关S 接2，微安表指针偏转情况是________．A ．迅速向右偏转后示数逐渐减小B ．向右偏转示数逐渐增大C ．迅速向左偏转后示数逐渐减小D ．向左偏转示数逐渐增大(2)再把电压表并联在电容器两端，同时观察电容器充电时电流和电压变化情况．把开关S 接1，微安表指针迅速向右偏转后示数逐渐减小到160 μA 时保持不变；电压表示数由零逐渐增大，指针偏转到如图2所示位置时保持不变，则电压表示数为________V ，电压表的阻值为________kΩ(计算结果保留两位有效数字).答案：(1)C (2)0.50 3.1解析：(1)把开关S 接1，电容器充电，电流从右向左流过微安表，微安表指针迅速向右偏转后示数逐渐减小到零；把开关S 接2，电容器放电，电流从左向右流过微安表，则微安表指针迅速向左偏转后示数逐渐减小．(2)由题意可知电压表应选用0～3 V 量程，由图2可知此时分度值为0.1 V ，需要估读到0.01 V ，则读数为0.50 V ．当微安表示数稳定时，电容器中不再有电流通过，此时干电池、电阻箱、微安表和电压表构成回路，根据闭合电路欧姆定律有R ＋R V ＝E I ＝ 1.5160×10－6 Ω＝9.375 kΩ 根据串联电路规律有R R V ＝U R U V ＝1.5－0.50.5＝2 联立可得R V≈3.1 kΩ5．[2021·广东卷]某小组研究热敏电阻阻值随温度的变化规律．根据实验需要已选用了规格和量程合适的器材．(1)先用多用电表预判热敏电阻阻值随温度的变化趋势．选择适当倍率的欧姆挡，将两表笔________，调节欧姆调零旋钮，使指针指向右边“0 Ω”处．测量时观察到热敏电阻温度越高，相同倍率下多用电表指针向右偏转角度越大，由此可判断热敏电阻阻值随温度的升高而________．(2)再按下图连接好电路进行测量．①闭合开关S前，将滑动变阻器R1的滑片滑到________端(填“a”或“b”).将温控室的温度设置为T，电阻箱R0调为某一阻值R01.闭合开关S，调节滑动变阻器R1，使电压表和电流表的指针偏转到某一位置．记录此时电压表和电流表的示数、T和R01.断开开关S.再将电压表与热敏电阻C端间的导线改接到D端，闭合开关S.反复调节R0和R1，使电压表和电流表的示数与上述记录的示数相同．记录此时电阻箱的阻值R02.断开开关S.②实验中记录的阻值R01________R02(填“大于”“小于”或“等于”)，此时热敏电阻阻值R T＝________．(3)改变温控室的温度，测量不同温度时的热敏电阻阻值，可以得到热敏电阻阻值随温度的变化规律．答案：(1)短接减小(2)①b②大于R01－R02解析：(1)使用多用电表的欧姆挡前应先欧姆调零，即将两表笔短接．温度越高，相同倍率下多用电表的指针向右偏转的角度越大，则电阻阻值越小，故热敏电阻的阻值随温度的升高而减小．(2)①闭合开关前，为了保护电路，应该将滑动变阻器的滑片移到b端．②将电压表与热敏电阻C端间的导线改接到D，调节滑动变阻器和电阻箱，使电压表和电流表的示数与改接前一致，则R01＝R02＋R T，所以R01>R02，R T＝R01－R02.。

第二部分 恒定电流（一）1．一只普通白炽灯，不通电时灯丝的电阻为R 1；正常发光时灯丝的电阻为R 2。

比较R 1和R 2的大小，应是（ ）A ．R 1＞R 2B ．R 1＜R 2C ．R 1＝R 2D ．条件不足，无法判断2．在图1所示电路中，A 、B 间的电压保持一定，U AB =6V ，电阻R 1=R 2=4Ω，R 3=2Ω。

那么（ ）A ．开关S 断开时，R 3两端电压是3VB ．开关S 接通时，R 3通过的电流是1.5AC ．开关S 断开时，R 1通过的电流是0.75AD ．开关S 接通时，R 1两端电压是4V3．电阻A ，B 的伏安曲线如图2所示，下面说法正确的是（ ） A ．两电阻串联后的伏安曲线在区域 I 内，两电阻并联后的伏安曲线在区域 III 内 B ．两电阻串联后的伏安曲线在区域 III 内，两电阻并联后的伏安曲线在区域 I 内C ．A ，B 电阻阻值之比为 1 : 3D ．A ，B 电阻阻值之比为 3 : 14．在图3所示的电路中，当电键K 闭合后，电流表A 的示数为零，电压表V 1的示数为6V ，电压表V 2的示数为零。

导线、电表、电键及各接线处均无问题，这说明断路的是（ ） A ．电阻R 1 B ．电阻R 2 C ．电阻R 3 D ．串联电池组5．一根粗细均匀、阻值为16Ω的电阻丝，保持温度不变，若先将它等分成4段，每段电阻为R 1，再将这4段电阻丝并联，并联后总电阻为R 2，则R 1与R 2的大小依次为（ ）A ．1Ω，0.5ΩB ．2Ω，0.5ΩC ．2Ω，1ΩD ．4Ω，1Ω6．图4中，四盏灯分别标为：L 1（4V ，1.6W ），L 2（5V ，1.25W ）， L 3（6V ，1.8W ），L 4（10V ，10W ）。

那么，将电路两端接到8V 电源上后，它们消耗的电功率P 1、P 2、P 3、P 4的关系是（ ） A ．P 1 > P 2 > P 3 > P 4 B ．P 2 > P 1 > P 4 > P 3 C ．P 2 > P 1 > P 3 > P 4 D ．P 1 > P 2> P 4 > P 3R 1 V 2 V 1AK R 3R 2 图3SR 2R 1R 3 A B 图1 L 3 L 1 L 2 L 4图4 I BIII II A60︒ I O U30︒图27．如图5所示电路，电源的电动势为12V ，L 为灯泡，R 1和R 2为定值电阻，若用电压表测得A 、B 两点间的电压为12V ，则说明（ ） A ．L 、R 1和R 2都断了B ．L 、R 1和R 2都是好的C ．L 是好的，R 1和R 2中至少有一个断了D ．R 1和R 2是好的，L 断了 8．在图6所示的电路中，电源电动势为E ，内阻为零，电阻R 1=2R 2，在R 2的两端并联上一段电阻忽略不计的导线L ，则（ ）A ．通过电阻R 1和R 2的电流I 1=I 2B ．R 1两端电压U 1=2E /3C ．导线L 中通过的电流I L =E/R 1D ．使电阻R 2断路，通过R 1的电流不发生变化9．用两根导线组成输电线路，输电的功率为4400kW 。

第二单元 恒定电流注意事项：1．答题前，先将自己的姓名、准考证号填写在试题卷和答题卡上，并将准考证号条形码粘贴在答题卡上的指定位置。

2．选择题的作答：每小题选出答案后，用2B 铅笔把答题卡上对应题目的答案标号涂黑，写在试题卷、草稿纸和答题卡上的非答题区域均无效。

3．非选择题的作答：用签字笔直接答在答题卡上对应的答题区域内。

写在试题卷、草稿纸和答题卡上的非答题区域均无效。

4．考试结束后，请将本试题卷和答题卡一并上交。

一、单项选择题(本大题共8小题，每小题4分，共32分，每小题给出的四个选项中只有一个选项正确)1．用2U P R=求出“220 V 40 W”电灯泡的电阻为1210 Ω，用多用电表测得电阻只有90 Ω，下列说法中正确的是( )A ．两个阻值相差差异是不正常的，必然是测量时读错了数据B ．两个阻值相差差异是正常的，因为欧姆表测电阻的误差大C ．两个阻值相差差异是不正常的，可能出厂时把灯泡的功率标错了D ．两个阻值相差差异是正常的，1210 Ω是正常工作状态(温度很高)的阻值，90 Ω是常温下的阻值2．在示波管中，电子枪每3秒内发射3610C -⨯的电荷，则示波管中电流为( ) A ．64.810A -⨯B ．3210A -⨯C ．69.610A -⨯D ．6310A -⨯3．在如图所示的电路中，合上开关S 后( )A ．电流表示数变大，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变小，电压表示数变大D ．电流表示数变大，电压表示数变小4．如图所示是小文同窗研究串联电路中电流、电压特点的实物连接图。

当开关闭合时，灯L 1亮，灯L 2不亮，电流表和电压表均有示数。

则故障原因可能是( )A ．L 1断路B ．L 1短路C ．L 2断路D ．L 2短路5．如图所示，C 为两极板水平放置的平行板电容器。

闭合开关S ，当滑动变阻器R 一、R 2的滑片处于各自的中点位置时，悬在电容器C 两极板间的带电尘埃P 恰益处于静止状态。
