金桥市场集群1.2期12区住宅配套项目临时用电施工方案湖南源亿建设工程有限公司二0一八年七月目录一、编制说明1二、工程概况1三、负荷计算及配电系统设计图3四、防雷设计11五、安全用电技术措施13六、电气防火措施15临时用电施工方案一、编制依据：《施工现场临时用电安全技术规范》JGJ46-2005《建设工程施工现场用电安全规范》GB50194-2002《建筑施工安全检查标准》JGJ59-2011《低压配电系统设计规范》GB50054-2011《供配电系统设计规范》GB50052-2009《通用用电设备配电设计规范》GB50055-2011甲方提供的现场电源资料现场平面布置图现场临时用电设备负荷和配置资料现场勘探资料二、工程概况及现场勘探：1、金桥市场集群1.2期12区住宅配套项目工程位于长沙市望城区马桥河路路西侧，月亮岛路北侧，马桥河路与月亮岛路为市政主干道，月亮河路也即将建成通车，交通条件便利，建筑面积为126794m2，框架--剪力墙结构，地下一层，地上共5栋高层（即1#栋1+32F、2#栋32F、4#栋31F#栋32F、7#栋1+32F）、1栋商业（即3#栋2F）以及1栋幼儿园（即6#栋3F），总建筑面积约126794㎡，地下室面积22700㎡地下室一层为平停车库，设水泵房、消防水池、变配电室等设备用房。

2、本工程施工现场地下土质为部分回填土和大部分粉质粘土，无各种埋地管线报告。

3、现场电源从甲方指定的厢变接出，甲供电源采用TN系统。

4、工程周边无架空线路，无易燃、易爆物和腐蚀介质。

电源进线、变电所、配电装置、用电设备位置及走向1、根据建设单位所提供的电源情况以及项目部总的施工部署与施工进度安排要求，为满足各施工段施工生产的需要，在场地东侧马桥河路厢变旁设一个配电室，配电室设置两个配电柜，向施工场区内的各塔吊，作业层，钢筋加工棚，木工棚、生活区、办公区等用电设备及区域供电。

本工程临时用电共分十六个回路，敷设线路时按平面图所示位置埋地敷设。

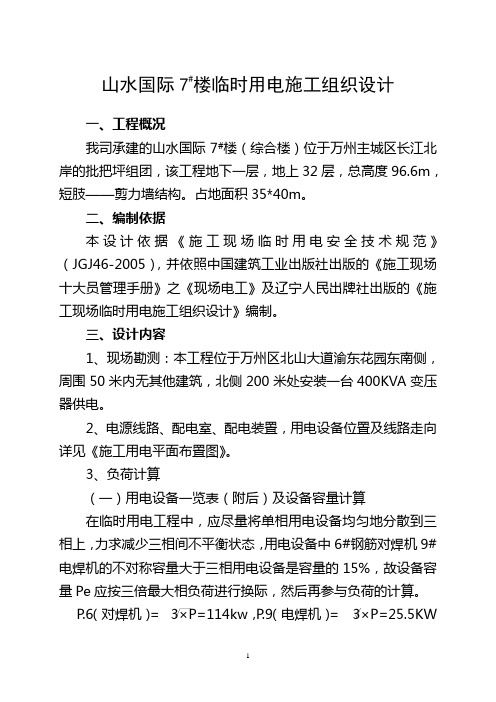

山水国际7#楼临时用电施工组织设计一、工程概况我司承建的山水国际7#楼（综合楼）位于万州主城区长江北岸的批把坪组团，该工程地下一层，地上32层，总高度96.6m，短肢——剪力墙结构。

占地面积35*40m。

二、编制依据本设计依据《施工现场临时用电安全技术规范》（JGJ46-2005），并依照中国建筑工业出版社出版的《施工现场十大员管理手册》之《现场电工》及辽宁人民出牌社出版的《施工现场临时用电施工组织设计》编制。

三、设计内容1、现场勘测：本工程位于万州区北山大道渝东花园东南侧，周围50米内无其他建筑，北侧200米处安装一台400KVA变压器供电。

2、电源线路、配电室、配电装置，用电设备位置及线路走向详见《施工用电平面布置图》。

3、负荷计算（一）用电设备一览表（附后）及设备容量计算在临时用电工程中，应尽量将单相用电设备均匀地分散到三相上，力求减少三相间不平衡状态，用电设备中6#钢筋对焊机9#电焊机的不对称容量大于三相用电设备是容量的15%，故设备容量Pe应按三倍最大相负荷进行换际，然后再参与负荷的计算。

P.6（对焊机）= 3×P=114kw，P.9（电焊机）= 3×P=25.5KW（二）所有用电设备总容量为：∑Pe=21.5+51+13+4+4+114+3.3+2.2+25.5+65.8+202+1.1+9+10=326.6kw （三）所有用电设备的计算负荷有功功效Pji=Kx∑Pe=0.5×326.6=163.3kw无功功率Qjs=Pjin×tgφ=163.3×0.75=122.5kRVA视在功率：Sjs= P2ji+Q2ji= 163.32+122.52 =204.1VA总电流计算：Ijs=Sis 3×Ke=204.9VA 3 ×0.88=311.1A4、变压器选择：建设单位已在现场附近安装了一台400KVA 220/380市电变压器，足以满足施工需要。

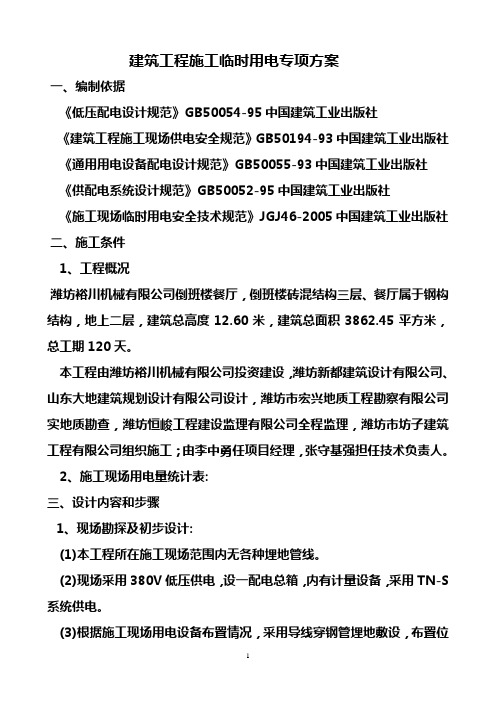

建筑工程施工临时用电专项方案一、编制依据《低压配电设计规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社二、施工条件1、工程概况潍坊裕川机械有限公司倒班楼餐厅，倒班楼砖混结构三层、餐厅属于钢构结构，地上二层，建筑总高度12.60米，建筑总面积3862.45平方米，总工期120天。

本工程由潍坊裕川机械有限公司投资建设，潍坊新都建筑设计有限公司、山东大地建筑规划设计有限公司设计，潍坊市宏兴地质工程勘察有限公司实地质勘查，潍坊恒峻工程建设监理有限公司全程监理，潍坊市坊子建筑工程有限公司组织施工；由李中勇任项目经理，张守基强担任技术负责人。

2、施工现场用电量统计表:三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。

(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S 系统供电。

(3)根据施工现场用电设备布臵情况，采用导线穿钢管埋地敷设，布臵位臵及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。

(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。

2、确定用电负荷:1)、塔式起重机Kx=0.20Cosφ=0.60tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=1×(0.40/0.25)1/2×55.50=70.20kWPjs=Kx×Pe=0.20×70.20=14.04kW2)、1~1.5t单筒卷扬机Kx=0.20Cosφ=0.60tgφ=1.33Pjs=0.20×7.50=1.50kW3)、灰浆泵(1~6m3/h)Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×1.20=0.36kW4)、325~400混凝土搅拌机Kx=0.70Cosφ=0.68tgφ=1.08Pjs=0.70×5.50=3.85kW5)、钢筋切断机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×7.00=2.10kW6)、钢筋调直机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×9.00=2.70kW7)、钢筋变曲机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×2.80=0.84kW8)、交流电弧焊机Kx=0.35Cosφ=0.40tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=1×(0.50/1.00)1/2×21.00=14.85kW Pjs=Kx×Pe=0.35×14.85=5.20kW9)、木工圆据机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×3.00=0.90kW10)、普通木工带据机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×20.00=6.00kW(11)、单面杠压刨床Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×8.00=2.40kW(12)、木工平刨床Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×2.80=0.84kW(13)总的计算负荷计算，总箱同期系数取Kx=0.90总的有功功率Pjs=Kx×ΣPjs=0.90×(14.04+1.50+0.36+3.85+2.10+2.70+0.84+5.20+0.90+6.00+2.40+0.84)= 36.655kVA总的无功功率Qjs=Kx×ΣQjs=0.90×(18.72+2.00+0.37+4.15+2.14+2.75+0.86+11.91+0.92+6.12+2.45+0.86) =47.922kVA总的视在功率Sjs=(Pjs2+Qjs2)1/2=(36.6552+47.9222)1/2=60.334kVA总的计算电流计算Ijs=Sjs/(1.732×Ue)=60.334/(1.732×0.38)=91.670A3、选择变压器:根据计算的总的视在功率选择根据计算的总的视在功率选择SL7-63/10型三相电力变压器，它的容量为63.00kVA>60.33kVA能够满足使用要求，其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。

施工现场临时用电配电箱（柜）标准化配置图集（一）该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC 认证。

配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。

一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。

（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。

（三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。

（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。

二、总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。

从变压器到配电箱！临时用电线路接法和配电箱配置标准图！一、外电变压器低压输出到总配电房线路接法1、线路由外电变压器低压输出及中性点接地引入到总配电房分别采用黄绿红三相线和淡蓝色中性接地线从外电引入2、线路的黄、绿、红三相线接入到总配电箱的总隔离开关上（左图）隔离开关必须选用分断时有明显可见分断点的开关（右图）3、浅蓝色中性接地线接入到第一级漏电保护器上的接线端4、将中性接地线用导线引出到PE端子作为保护零线注：该类刀闸已不允许使用，本文主要介绍线路布置走向，还请理解！5、从第一级漏电保护器“N”出线端接引到工作零线接线端6、从第一级总漏电保护器引出相线到多路分路隔离开关二、总配电箱到分配电箱的接法：三路分三路为例1、从总配电箱的分配电开关分别引出黄、绿、红（L1、L2、L3）三相线淡蓝色工作零线从工作零线接线端引出黄绿双色PE保护零线从PE端子引出总配电箱门与箱体间必须采用编织软铜线可靠连接作保护接零五线之间架设的安全距离2、线路的黄、绿、红三相线接入到二级分配电箱的总隔离开关上淡蓝色N线接入到漏电保护器的N端上，通过漏保后接到工作零线端子板3、黄绿双色的PE线接入到保护零端子板PE板上4、从二级分配电箱的总隔离开关引出三相线到漏电保护器5、从漏电保护器接线端引出相线到分路隔离开关PE线不能进入漏电保护器，因为线路末端漏电保护器动作会使前级漏电保护器跳闸造成大范围停电。

6、黄、绿、红三相线分别从分配电箱的分路隔离开关引出从N板接线端子引出淡蓝色的工作零线从PE板接线端子引出黄绿双色保护零线。

7、分配电箱门与箱体间必须采用编织软铜线作保护连接三、单相末级开关箱线路接法1、引入线可选用任意一条相线（以红色线为例），接入到单相开关箱的隔离开关2、将淡蓝色的N线也接入到单相开关箱的隔离开关，将黄绿双色的PE线接入到PE板接线端子上3、从隔离开关的接线端引出红色相线和蓝色N线到漏电保护器的接线端子上4、红色相线和蓝色N线从漏电保护器接线端引出，黄绿双色PE线从PE板的接线端子引出四、三相末级开关箱线路接法1、黄、绿、红三相线分别接入到三相开关箱的隔离开关。

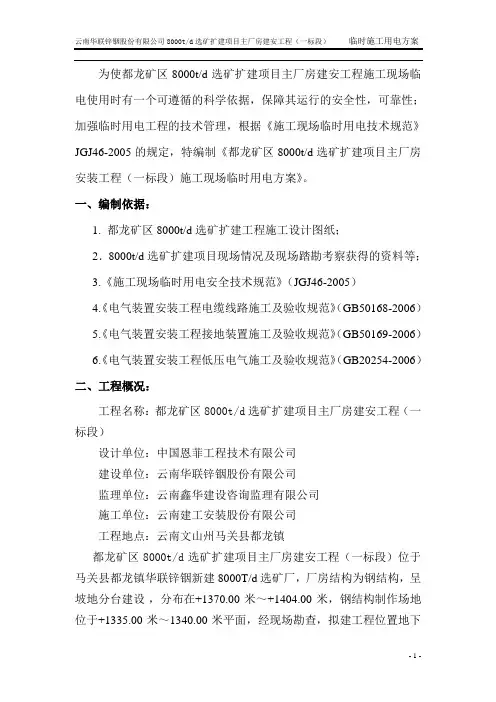

为使都龙矿区8000t/d选矿扩建项目主厂房建安工程施工现场临电使用时有一个可遵循的科学依据，保障其运行的安全性，可靠性；加强临时用电工程的技术管理，根据《施工现场临时用电技术规范》JGJ46-2005的规定，特编制《都龙矿区8000t/d选矿扩建项目主厂房安装工程（一标段）施工现场临时用电方案》。

一、编制依据：1. 都龙矿区8000t/d选矿扩建工程施工设计图纸；2．8000t/d选矿扩建项目现场情况及现场踏勘考察获得的资料等；3.《施工现场临时用电安全技术规范》（JGJ46-2005）4.《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）5.《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）6.《电气装置安装工程低压电气施工及验收规范》（GB20254-2006）二、工程概况：工程名称：都龙矿区8000t/d选矿扩建项目主厂房建安工程（一标段）设计单位：中国恩菲工程技术有限公司建设单位：云南华联锌铟股份有限公司监理单位：云南鑫华建设咨询监理有限公司施工单位：云南建工安装股份有限公司工程地点：云南文山州马关县都龙镇都龙矿区8000t/d选矿扩建项目主厂房建安工程（一标段）位于马关县都龙镇华联锌铟新建8000T/d选矿厂，厂房结构为钢结构，呈坡地分台建设，分布在+1370.00米～+1404.00米，钢结构制作场地位于+1335.00米～1340.00米平面，经现场勘查，拟建工程位置地下无管道及线路设施。

主厂房西南面有一路由建设单位为本工程临时用电架设的三相四线制10千伏/380伏电网供电架空线路到达工地附近，变压器容量为1000kV A，钢结构制作现场东南面有3路10千伏/380伏电网供电，其中有一台容量为630kV A的变压器可供钢结构制作用电。

综合现场情况，为便于施工管理及用电安全，由1000kV A变压器架空引至主厂房施工现场配电室满足前期土建工程施工及后期安装工程使用，由630kV A变压器架空引至钢结构制作现场满足整个现场制作量用电需求及构件喷砂防腐用电需求。

施工现场临时用电规范（参考）1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；图一三级用电、两级漏保示意2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

2、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。

3、总配电箱的电器具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。

4、当总路设置总漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。

当所设总漏电保护器同时具备短路过载漏电保护功能的漏电断路器时，可不设总断路器或总熔断器。

5、当各分路设置分路漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。

当分路所设漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时，可不设分路断路器或分路熔断器。

6、熔断器应选用具有可靠灭弧分断功能的产品。

7、总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。

图二总配电箱箱内布置示意图图三总配电箱实体图3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

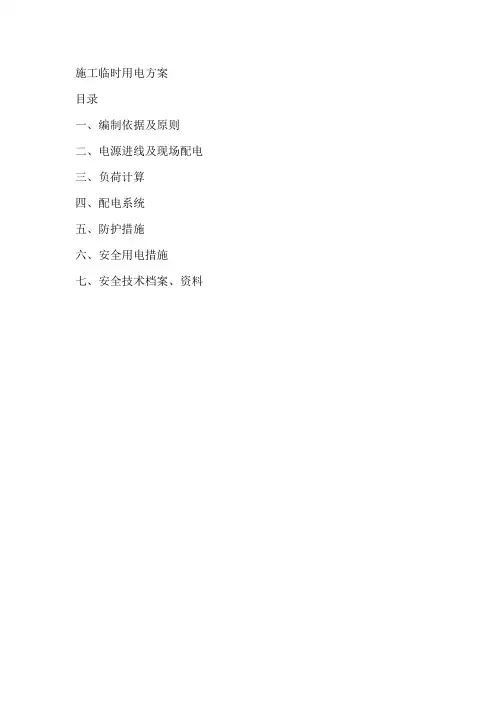

施工临时用电方案目录一、编制依据及原则二、电源进线及现场配电三、负荷计算四、配电系统五、防护措施六、安全用电措施七、安全技术档案、资料一、编制原则建筑施工现场专用临时用电的三项基本原则：其一是必须采用TN-S接地，接零保护系统；其二是必须采用三级配电系统；其三是必须采用两级漏电保护和两道防线。

（一）TN-S系统TN-S接地，接零保护系统（简称TN-S系统）是指在施工用电工程中采用具有专用保护零线（PE线）的、电源中性点直接接地的、220/380V三相四线制低压电力系统，或称三相五线系统，该系统主要技术特点是：（1）电力变压器低压侧中性点直接接地，接地电阻值大于4Ω。

（2）电力变压器低压侧共引出5条线，其中除引出三条分别为黄、绿、红的绝缘线相线（火线）L1、L2、L3（A、B、C）外，尚须于变压器二次侧中性点（N）接地处同时引出二条零线，一条叫做工作零线（浅蓝色绝缘线）（N线），一条叫做保护零线（PE线）。

其中工作零线（N线）与相线（L1、L2、L3）一起作为三相四线制工作线路使用；保护零线（PE线）只作电气设备接零保护使用，即只用于联接电气设备正常情况下不带电的金属外壳、基座等。

二种零线（N 和PE）不得混用，为防止无意识混用，保护零线（PE线）应采用具有绿/黄双色绝缘标志的绝缘铜线，以与工作零线和相线相区别。

同时，为保证接地、接零保护系统可靠，在整个施工现场的PE线上还应作不少于3处的重复接地，且每处接地电阻值不得大于10Ω。

（二）三级配电结构采用三级配电结构。

所谓三级配电是指施工现场从电源进线开始至用电设备中间应经过三级配电装置送电力，即由总配电箱（配电室内的配电柜）、经分配电箱（负荷或若干用电设备相对集中处），到开关箱（用电设备处）分三个层次逐级配送电力。

而开关箱作为末级配电装置，与用电设备之间必须实行“一机一闸”制，即每一台用电设备必须有自己专用的控制开关箱，而每一个开关箱只能用于控制一台用电设备。

单相三线三相四线三相五线接线图单相就是220V 电压三相就是380V 电压单相双线----------1根火线1根零线单相三线----------1根火线1根零线+1根地线三相四线----------3根相线1根零线三相五线----------3根相线1根零线+1根地线单相三线三相就是工厂电路也可称工程电路，它根据场合需要有3线，4线和5线几种方式：三线----------3根火线（没有零线N和接地线PE）四线----------3根火线+1根零线N （TN-C系统）五线----------3根火线+1根零线N+1根接地线PE （TN-S系统）TN 方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN 表示。

它的特点如下。

1 ）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT 系统的5.3 倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。

2 ）TN 系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT 系统优点多。

TN 方式供电系统中，根据其保护零线是否与工作零线分开而划分为TN-C 和TN-S 等两种。

（ 3 ）TN-C 方式供电系统它是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE 表示（ 4 ）TN-S 方式供电系统它是把工作零线N 和专用保护线PE 严格分开的供电系统，称作TN-S 供电系统，TN-S 供电系统的特点如下。

1 ）系统正常运行时，专用保护线上不有电流，只是工作零线上有不平衡电流。

PE 线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE 上，安全可靠。

2 ）工作零线只用作单相照明负载回路。

3 ）专用保护线PE 不许断线，也不许进入漏电开关。

4 ）干线上使用漏电保护器，工作零线不得有重复接地，而PE 线有重复接地，但是不经过漏电保护器，所以TN-S 系统供电干线上也可以安装漏电保护器。
