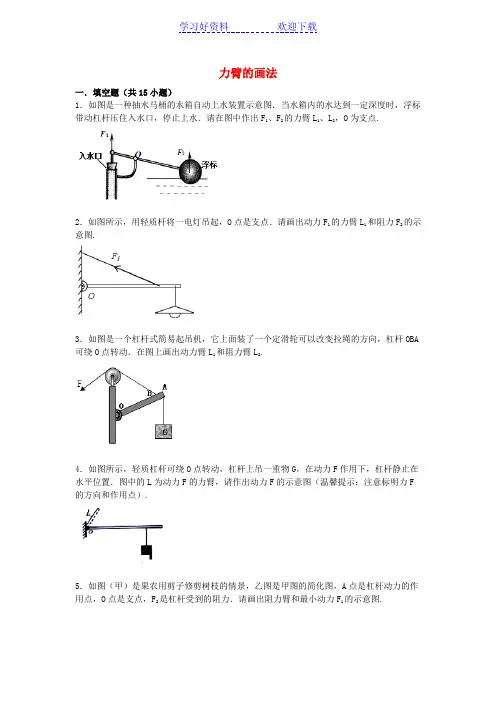

力臂的画法一．填空题（共15小题）1．如图是一种抽水马桶的水箱自动上水装置示意图．当水箱内的水达到一定深度时，浮标带动杠杆压住入水口，停止上水．请在图中作出F1、F2的力臂L1、L2，O为支点.2．如图所示，用轻质杆将一电灯吊起，O点是支点．请画出动力F1的力臂L1和阻力F2的示意图.3．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA 可绕O点转动．在图上画出动力臂L1和阻力臂L2.4．如图所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图中的L为动力F的力臂，请作出动力F的示意图（温馨提示：注意标明力F 的方向和作用点）.5．如图（甲）是果农用剪子修剪树枝的情景，乙图是甲图的简化图，A点是杠杆动力的作用点，O点是支点，F2是杠杆受到的阻力．请画出阻力臂和最小动力F1的示意图.6．作图题（1）请作出如图1杠杆所受拉力F的力臂.（2）螺线管通电后，请在图2标出螺线管的N、S极．7．如图所示是铁路建设中使用道钉撬撬道钉的示意图．请在图中画出动力F1的力臂L1；8．图中杠杆OA可以绕O点转动，使杠杆在图示位置平衡，画出阻力臂和最省力时作用力的方向．9．如图所示，o点为杠杆的支点，则图中线段是力F的力臂.10．（1）如图1是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心．以O为支点，画出力F的力臂和箱体所受重力的示意图.（2）如图2所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向．11．如图所示是液压汽车起重机的示意图．请分别画出作用在吊臂上的动力F的力臂和重物A受到的拉力.12．小芳探索人体内的杠杆，发现脖子里有一根杠杆，将脑袋往后仰时，颈关节相当于杠杆的支点，图1是她画的简化图，帮助人把脑袋往后仰的输出力、脖子后面的肌肉提供的输入力如图所示.（1）请在图1中画出输入力的力臂；（2）小明认为：杠杆在小芳画的输入力和输出力的作用下，该杠杆不能平衡．若要平衡，输出力必须如图2所示那样换为杠杆受到的阻力．你觉得（选填“小芳”或“小明”）的杠杆在如图所示两个力作用下能平衡；（3）在上述正确的杠杆平衡图中，根据公式，可判断输入力输出力（选填“大于”、“等于”、“小于”）.13．如图所示，以B为支点，重10N的匀质木棒AB在细绳拉力作用下保持静止，请画出木棒所受拉力的力臂以及所受重力的示意图.14．请在图中画出F1的力臂（o是支点）.15．画出图中杠杆的动力F的力臂l.二．解答题（共12小题）16．如图所示，将边长为10cm的正方体合金块，用细绳挂在轻质杠杆的A点处，在B点施加力F1=30N时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0．撤去F1，在B点施加F2时，合金块对地面的压强为1.2×103Pa．（OB=3OA，g取10N/kg）（1）画出F2的力臂.（2）求合金块的质量.（3）求F2的大小.17．如图是一种健身器械，AOB可视为杠杆．图中小明同学用力竖直向下拉杠杆，重物被抬起，此时阻力臂（选填“大于”、“小于”或“等于”）动力臂．小明同学想通过增大向下拉力来加大训练强度，请你利用杠杆平衡条件，给小明提出一条合理的建议： .18．胶棉拖把的主要结构如图甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O点转动，胶棉夹将棉头中多余水挤出后便可清理地板，请在图乙示意图中画出：（1）动力F1的力臂l1；（2）作用在B点的阻力F2.19．杠杆OA可绕O点转动，受力情况如图所示．请作出力F的力臂L.20．如图中活塞抽水机的柄是一根弯曲的杠杆，请画出动力F的力臂L.21．图中OA为轻质杠杆，可绕O点转动，在点B处用细绳悬挂一重物，在A端施加动力F1，使杠杆在水平位置平衡．请画出杠杆受到的阻力F2及动力臂L1.22．如图甲所示，当用指甲剪剪指甲时，指甲剪可以看成是多个杠杆的组合．乙中画出剪指甲时其中一个杠杆DBE的动力臂L1和阻力F2.23．（1）在“探究杠杆的平衡条件”实验中，用弹簧测力计沿BC方向拉杠杆，使杠杆平衡，如图1所示．请画出：①弹簧测力计对杠杆拉力F的示意图；②F的力臂.（2）如图2所示，开关闭合．①请在图中标出通电螺线管的N、S极；②用箭头标出图中磁感线的方向．24．如图是用钓鱼竿钓鱼的情景，其中动力为F1，阻力为F2，请在图中作出阻力F2的力臂.225．图中，杠杆OBA在图示位置静止，请画出作用在A点的力F的力臂l.26．如图1所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），图2为单侧钳柄及相连部分示意图．请在图2中画出钢丝钳剪钢丝时的动力臂L1和阻力F2.27．如图所示，利用动滑轮来提升一个物体，拉力F竖直向上．动滑轮其实就是一个变形的杠杆，请在图中标出它的支点O，并画出F的力臂L.力臂的画法参考答案与试题解析一．填空题（共15小题）1．如图是一种抽水马桶的水箱自动上水装置示意图．当水箱内的水达到一定深度时，浮标带动杠杆压住入水口，停止上水．请在图中作出F1、F2的力臂L1、L2，O为支点.考点：力臂的画法．专题：简单机械．分析：力臂是指支点到力的作用线的距离．已知支点、动力和阻力的方向，过支点作力的作用线的垂线段即可．解答：解：过支点O分别作动力作用线和阻力作用线的垂线段（即动力臂L1和阻力臂L2）．如图所示：．点评：要能找出杠杆的五要素，并且会根据力臂的画法画出正确的作用力或力臂．2．如图所示，用轻质杆将一电灯吊起，O点是支点．请画出动力F1的力臂L1和阻力F2的示意图.考点：力臂的画法．专题：简单机械．分析：力臂是从支点到力的作用线的垂直距离，从支点向动力作用线和阻力作用线引垂线段，线段的长度即为动力臂和阻力臂．解答：解：从支点作动力F1作用线的垂线段，线段的长度即为动力臂；电灯对杠杆的拉力是阻力，方向竖直向下，由此画出阻力的示意图．如图所示：点评：明确力臂的概念，从支点向力的作用线画垂线，即可找出力臂的位置，阻力是阻碍杠杆转动的力，明确了这些基本概念便不难解决．3．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA 可绕O点转动．在图上画出动力臂L1和阻力臂L2.考点：力臂的画法．专题：作图题．分析：此杠杆支点在O点，根据动力臂为支点到动力作用线的距离，阻力臂为支点到阻力作用线的距离，分别作出动力臂L1和阻力臂L2．解答：解：从支点向动力作用线引垂线，作出动力臂，用大括号标出，标上字母L1；从支点向阻力作用线引垂线，作出阻力臂，用大括号标出，标上字母L2；如图：点评：作力臂要先找到支点和力的作用线，再从支点向力的作用线引垂线，支点到垂足之间的距离为力臂的大小．4．如图所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图中的L为动力F的力臂，请作出动力F的示意图（温馨提示：注意标明力F 的方向和作用点）.考点：力臂的画法；力的示意图．专题：简单机械．分析：支点O、力臂L已知，根据力臂的作法：从支点向力的作用线作垂线段，作出动力F的示意图．解答：解：做出力臂L的垂线，与杠杆相交于一点，即F的作用点，由于G使杠杆沿顺时针方向转动，所以F方向应使杠杆沿逆时针方向转动，作用点在A点．如图所示：点评：此类题的关键是掌握杠杆五要素，然后根据杠杆的五要素作出相应的作用力或力臂，并且作图要求规范．5．如图（甲）是果农用剪子修剪树枝的情景，乙图是甲图的简化图，A点是杠杆动力的作用点，O点是支点，F2是杠杆受到的阻力．请画出阻力臂和最小动力F1的示意图.专题：图像综合题．分析：根据力臂是指从支点到力的作用线的距离作出阻力臂；根据杠杆平衡的条件，F1×L1=F2×L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题．解答：解：已知支点为O，过支点做阻力作用线的垂线段，用L2表示，即为阻力臂的示意图：已知动力的作用点为A，OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向左，据此可画出最小的动力．如图所示：点评：本题考查了最小动力和力臂的作法．作力臂关键是要画出支点到力的作用线的垂线段．要知道力和力臂成反比的关系．6．作图题（1）请作出如图1杠杆所受拉力F的力臂.（2）螺线管通电后，请在图2标出螺线管的N、S极.专题：磁现象、电生磁；简单机械．分析：（1）力臂是指从支点到力的作用线的距离，过支点O作F作用线的垂线段即可．（2）根据螺线管的线圈绕向和电流方向，利用安培定则可以确定螺线管的N、S极．解答：解：（1）反向延长力的作用线，然后过支点做力的作用线的垂线段，即为其力臂L，如图所示：（2）由图可知，电流从螺线管的右端流入、左端流出，结合线圈的绕向，利用安培定则可以确定螺线管的左端为N极，右端为S极．如图所示：点评：（1）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．（2）安培定则涉及三个方向：磁场方向；电流方向；线圈绕向．告诉其中的两个方向可以确定第三个方向．7．如图所示是铁路建设中使用道钉撬撬道钉的示意图．请在图中画出动力F1的力臂L1；考点：力臂的画法．专题：简单机械．分析：根据力臂是指从支点到力的作用线的距离画出力臂即可．解答：解：延长动力的作用线，然后过支点做力的作用线的垂线段，用L1表示，如图所示：点评：力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．8．图中杠杆OA可以绕O点转动，使杠杆在图示位置平衡，画出阻力臂和最省力时作用力的方向．考点：力臂的画法；力的示意图．专题：图像综合题．分析：由图可知，杠杆的阻力就是重物对杠杆的拉力，作用点在绳与杠杆的接触点上，方向竖直向下，按照力的示意图的画法画出阻力，然后按照力臂的画法画出其力臂；根据杠杆平衡的条件可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题．解答：解：过阻力的作用点，沿竖直向下的方向画一条有向线段，用F2表示，然后反向延长阻力的作用线．从支点向阻力的作用线引垂线段，即为其力臂L2，连接OA，OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，根据动力与垂直于力臂画出最小的动力；如下图所示：点评：此题考查力的示意图和力臂的画法，力臂是支点到力的作用线的距离，若支点与力的作用点的连线成为力臂，此时的力臂最大．9．如图所示，o点为杠杆的支点，则图中线段OA 是力F的力臂.考点：力臂的画法．专题：简单机械．分析：要解决此题需要掌握力臂的概念，知道力臂是从支点到力的作用线的距离．解答：解：图中OA是从支点到力的作用线F的距离，所以，OA是F的力臂．OB不是从支点到力的作用线F的距离，所以，不是F的力臂．故答案为：OA．点评：考查学生对力臂的概念的理解，关键是知道力臂是从支点到力的作用线的距离，基础题目．10．（1）如图1是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心．以O为支点，画出力F的力臂和箱体所受重力的示意图.（2）如图2所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向．考点：力臂的画法；重力示意图；通电螺线管的磁场．专题：磁现象、电生磁；重力、弹力、摩擦力；简单机械．分析：（1）根据支点是轮子轴心点O，力臂L是支点到力F的作用线的距离．重力的方向总是向下的，来解答此题．（2）根据电源的正负极可以确定线圈中的电流方向，再结合线圈的绕向，可以安培定则可以确定螺线管的NS极，进而利用磁极间的作用规律可以确定小磁针的转动方向．解答：解：（1）过O点作F的垂线即为F的力臂；过O′作竖直向下的作用力G即为箱体所受重力．如下图所示：（2）根据电源的正负极，可以确定电流从螺线管的右端流入，左端流出，结合线圈的绕向，可以确定螺线管的左端为S极，右端为N极；由于异名磁极相互吸引，同名磁极相互排斥，所以小磁针的N极将靠近螺线管的S极，小磁针的S极将远离螺线管的S极，而像右转动．答案如下图所示：点评：（1）本题考查了力的示意图和力臂的画法．作力臂关键是要画出支点到力的作用线的垂线段．（2）安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，告诉其中的两个方向可以确定其中的另一个方向．11．如图所示是液压汽车起重机的示意图．请分别画出作用在吊臂上的动力F的力臂和重物A受到的拉力.考点：力臂的画法；力的示意图．专题：图像综合题．分析：力臂的概念：力臂是指从支点到力的作用线的距离；物体A受到绳子的拉力竖直向上，根据力的示意图的做法，作出拉力的示意图．解答：解：从支点O向动力F的作用线作垂线段，即动力臂；A受到重力和绳子的拉力的作用，重力方向竖直向下，拉力沿绳子竖直向上，作用点在物体A上表面．如图所示：点评：本题考查了作力臂及力的示意图，是一道基础题，应注意作图的规范，总结作图方法．力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．12．小芳探索人体内的杠杆，发现脖子里有一根杠杆，将脑袋往后仰时，颈关节相当于杠杆的支点，图1是她画的简化图，帮助人把脑袋往后仰的输出力、脖子后面的肌肉提供的输入力如图所示.（1）请在图1中画出输入力的力臂；（2）小明认为：杠杆在小芳画的输入力和输出力的作用下，该杠杆不能平衡．若要平衡，输出力必须如图2所示那样换为杠杆受到的阻力．你觉得小明（选填“小芳”或“小明”）的杠杆在如图所示两个力作用下能平衡；（3）在上述正确的杠杆平衡图中，根据公式F1L1=F2L2，可判断输入力大于输出力（选填“大于”、“等于”、“小于”）.考点：力臂的画法；杠杆的平衡条件．专题：简单机械．分析：（1）力臂是支点到力的作用线的距离；（2）阻力是阻碍杠杆运动的力；（3）杠杆平衡条件F1L1=F2L2分析．解答：解：（1）过支点O作垂直于输入力的作用线的垂线，即为力臂；如图所示：（2）由图可知，输入了方向向下，则输出力一段向上翘，为了杠杆平衡，阻力的方向应该是斜向下的，所以小明的杠杆在如图所示两个力作用下能平衡；（3）由图可知，输入力的力臂小于输出力的力臂，根据杠杆平衡条件F1L1=F2L2可知，输入力大于输出力．故答案为：（1）见下图：（2）小明；（3）F1L1=F2L2；大于．点评：本题考查了力臂的作法，关键是要作出支点到力的作用线的垂线段，本题中阻力的方向是斜向下的，力臂正好是支点到力的作用点的垂直距离．13．如图所示，以B为支点，重10N的匀质木棒AB在细绳拉力作用下保持静止，请画出木棒所受拉力的力臂以及所受重力的示意图.考点：力臂的画法；重力示意图．专题：重力、弹力、摩擦力；简单机械．分析：拉力作用在A点竖直向上，已知支点和拉力的方向，根据力臂的画法，过支点作垂直于动力作用线的垂线段，即为力臂；过杠杠的重心作竖直向下的力，即重力．解答：解：①由于木棒质地均匀，所以重心在其几何中心，过重心做竖直向下的带箭头的线段，即可表示出重力，大小为10N；②图中的杠杆以B点为支点，拉力F方向竖直向上，过B点做力F的垂线，那么所得垂线段即为力F的力臂L．点评：会画重力的示意图，会根据力臂的画法，准确画出力臂．14．请在图中画出F1的力臂（o是支点）.考点：力臂的画法．专题：简单机械．分析：力臂是从支点到力的作用线的距离，确定支点O和F1的作用线，从支点到作用线的距离即为F1的力臂．解答：解：已知支点为O，延长F1的作用线，做出从支点O到力F1的作用线的垂线段，即为其力臂L1．如图所示：点评：力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．④用字母L1或l2标出．15．画出图中杠杆的动力F的力臂l.考点：力臂的画法．专题：图像综合题．分析：根据力臂是从支点到力的作用线的距离作图即可．解答：解：由支点O向F的作用线做垂线，垂线段L即为F的力臂，如下图所示：点评：此题主要考查了有关力臂的画法，首先要掌握力臂的概念，找出支点和力的作用线，从而正确地画出力臂．二．解答题（共12小题）16．如图所示，将边长为10cm的正方体合金块，用细绳挂在轻质杠杆的A点处，在B点施加力F1=30N时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0．撤去F1，在B点施加F2时，合金块对地面的压强为1.2×103Pa．（OB=3OA，g取10N/kg）（1）画出F2的力臂.（2）求合金块的质量．（3）求F2的大小.考点：力臂的画法；杠杆的平衡条件；压强的大小及其计算．专题：压强、液体的压强；简单机械．分析：（1）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．（2）根据杠杆平衡条件：F1L1=F2L2，求出A点对杠杆的拉力，即为合金块的重力，再利用G=mg求解质量；（3）根据直角三角形30°角对应的直角边等于斜边的一半（即杠杆OB长度的一半）；分析物体合金块所受的力，画出示意图，合金块受重力、绳子向上的拉力及地面对它的支持力，在这几个力的作用下处于静止状态；根据合金块对地面的压强，可求出其对地面的压力，则等于地面对物体的支持力，从而根据示意图列出各力之间的关系，代入数据便可求出拉力的大小；再根据杠杆平衡条件：F1L1=F2L2，将已知数据代入，便可求出F2的大小．解答：解：（1）延长力F2的作用线，然后过支点O向力的作用线引垂线段OC，即为其力臂L2，如图所示：（2）在B点施加力F1=30N时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0．对合金块进行受力分析可知，此时合金块受到竖直向下的重力和细绳对它竖直向上的拉力，并且这两个力是一对平衡力，根据杠杆平衡条件：F1L1=F2L2可得，G•OA=F1OB，即G•OA=30N•3OA，解得G=90N，合金块的质量m===9kg；（3）从图中可以看出，OBC为直角三角形，而直角三角形30°角对应的直角边等于斜边的一半，故拉力F2的力臂为L2=OB，撤去F1，在B点施加F2时，合金块对地面的压强为1.2×103Pa，对合金块进行受力分析可知，此时合金块受重力、绳子向上的拉力及地面对它的支持力，如图所示：F N=pS=1.2×103Pa×0.1m×0.1m=12NF A+F N=GF A=G﹣F N=90N﹣12N=78N，根据杠杆平衡条件：F2L2=F A OA，即F2•OB=78N•OB，解得F2=52N．答：（1）见解答图．（2）合金块的质量为9kg．（3）F2的大小为52N．点评：此题考查了对物体的受力分析、力臂的画法、力的合成，同时考查了有关压强公式的应用及杠杆平衡条件的应用，是一道综合性题目．同时还要求具备一定的数学能力，对学生来说有一定的拔高难度，属于难题．17．如图是一种健身器械，AOB可视为杠杆．图中小明同学用力竖直向下拉杠杆，重物被抬起，此时阻力臂小于（选填“大于”、“小于”或“等于”）动力臂．小明同学想通过增大向下拉力来加大训练强度，请你利用杠杆平衡条件，给小明提出一条合理的建议：增大物重 .考点：力臂的画法；杠杆的平衡条件．专题：简单机械．分析：从支点到力的作用线的垂线段叫力臂；从动力臂和阻力、阻力臂的大小关系分析，动力臂越小越费力，阻力或阻力臂越大越费力．解答：解：由图知，重物对杠杆的拉力方向竖直向下，OA为阻力臂；人的拉力竖直向下，从O点到人的拉力作用线的距离是动力臂，比较知，阻力臂小于动力臂；由杠杆平衡条件F1L1=F2L2可以看出：要达到增大训练强度，使人的拉力F1增大，在阻力臂一定的情况下，可以采取增大物重（阻力），减小动力臂（向左拉或向右拉）的措施．故答案为：小于；增大物重．点评：杠杆可分为：省力杠杆、费力杠杆和等臂杠杆，省力杠杆省力但费距离，费力杠杆费力省距离，等臂杠杆既不省力也不费力．18．胶棉拖把的主要结构如图甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O点转动，胶棉夹将棉头中多余水挤出后便可清理地板，请在图乙示意图中画出：（1）动力F1的力臂l1；（2）作用在B点的阻力F2．考点：力臂的画法．专题：简单机械．分析：（1）根据力臂的概念画出F1的力臂L1．（2）阻力是阻碍杠杆转动的力．解答：解：（1）反向延长F1的作用线，标出从支点O到动力F1作用线的距离，即为动力臂L1；（2）动力F1的作用是使杠杆沿逆时针方向转动，而阻力F2的作用是阻碍其转动，所以F2的方向垂直于杆向下，如图所示：点评：画力臂，关键是确定支点和力的作用线，从支点向力的作用线引垂线，垂线段的长度即为力臂，只要细心，不会出错．19．杠杆OA可绕O点转动，受力情况如图所示．请作出力F的力臂L.考点：力臂的画法．专题：简单机械．分析：力臂即支点到力的作用线的距离．找到支点向力的作用线作垂线即可．解答：解：从支点O向F的作用线作垂线，并标出力臂L．如图所示：．点评：本题考查了力臂的作法，属于基本技能的考查．关键是要作出支点到力所在的直线的垂线段．20．如图中活塞抽水机的柄是一根弯曲的杠杆，请画出动力F的力臂L.考点：力臂的画法．专题：简单机械．分析：力臂是支点到力的作用线的距离．根据力臂的概念画出F的力臂L．解答：解：反向延长F的作用线，标出从支点到动力作用线的距离，即为力臂L．如图所示：点评：画力臂，关键是确定支点和力的作用线，从支点向力的作用线引垂线，垂线段的长度即为力臂，只要细心，不会出错．21．图中OA为轻质杠杆，可绕O点转动，在点B处用细绳悬挂一重物，在A端施加动力F1，使杠杆在水平位置平衡．请画出杠杆受到的阻力F2及动力臂L1.考点：力臂的画法．专题：简单机械．分析：作用在杠杆上的动力是绳子拉杠杆的力，方向沿绳子向上；阻力是物重对杠杆的力，方向竖直向下；已知支点、动力和阻力的方向，根据力臂的画法，过支点作动力作用线和阻力作用线的垂线段，即动力臂和阻力臂．解答：解：由图F1为动力，过支点O做动力F1的垂线段，即为动力臂L1．点B处用细绳悬挂一重物，重物对杠杆的竖直向下的拉力为阻力，作用点在B点．如图所示：。

力臂的画法一．填空题（共15小题）1．如图是一种抽水马桶的水箱自动上水装置示意图．当水箱内的水达到一定深度时，浮标带动杠杆压住入水口，停止上水．请在图中作出F1、F2的力臂L1、L2，O为支点.2．如图所示，用轻质杆将一电灯吊起，O点是支点．请画出动力F1的力臂L1和阻力F2的示意图.3．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动．在图上画出动力臂L1和阻力臂L2.4．如图所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图中的L为动力F的力臂，请作出动力F的示意图（温馨提示：注意标明力F的方向和作用点）.5．如图（甲）是果农用剪子修剪树枝的情景，乙图是甲图的简化图，A点是杠杆动力的作用点，O点是支点，F2是杠杆受到的阻力．请画出阻力臂和最小动力F1的示意图.6．作图题（1）请作出如图1杠杆所受拉力F的力臂.（2）螺线管通电后，请在图2标出螺线管的N、S极．7．如图所示是铁路建设中使用道钉撬撬道钉的示意图．请在图中画出动力F1的力臂L1；8．图中杠杆OA可以绕O点转动，使杠杆在图示位置平衡，画出阻力臂和最省力时作用力的方向．9．如图所示，o点为杠杆的支点，则图中线段是力F的力臂.10．（1）如图1是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心．以O为支点，画出力F的力臂和箱体所受重力的示意图.（2）如图2所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向．11．如图所示是液压汽车起重机的示意图．请分别画出作用在吊臂上的动力F的力臂和重物A受到的拉力.12．小芳探索人体内的杠杆，发现脖子里有一根杠杆，将脑袋往后仰时，颈关节相当于杠杆的支点，图1是她画的简化图，帮助人把脑袋往后仰的输出力、脖子后面的肌肉提供的输入力如图所示.（1）请在图1中画出输入力的力臂；（2）小明认为：杠杆在小芳画的输入力和输出力的作用下，该杠杆不能平衡．若要平衡，输出力必须如图2所示那样换为杠杆受到的阻力．你觉得（选填“小芳”或“小明”）的杠杆在如图所示两个力作用下能平衡；（3）在上述正确的杠杆平衡图中，根据公式，可判断输入力输出力（选填“大于”、“等于”、“小于”）.13．如图所示，以B为支点，重10N的匀质木棒AB在细绳拉力作用下保持静止，请画出木棒所受拉力的力臂以及所受重力的示意图.14．请在图中画出F1的力臂（o是支点）.15．画出图中杠杆的动力F的力臂l.二．解答题（共12小题）16．如图所示，将边长为10cm的正方体合金块，用细绳挂在轻质杠杆的A点处，在B点施加力F1=30N时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0．撤去F1，在B点施加F2时，合金块对地面的压强为1.2×103Pa．（OB=3OA，g取10N/kg）（1）画出F2的力臂.（2）求合金块的质量.（3）求F2的大小.17．如图是一种健身器械，AOB可视为杠杆．图中小明同学用力竖直向下拉杠杆，重物被抬起，此时阻力臂（选填“大于”、“小于”或“等于”）动力臂．小明同学想通过增大向下拉力来加大训练强度，请你利用杠杆平衡条件，给小明提出一条合理的建议： .18．胶棉拖把的主要结构如图甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O点转动，胶棉夹将棉头中多余水挤出后便可清理地板，请在图乙示意图中画出：（1）动力F1的力臂l1；（2）作用在B点的阻力F2.19．杠杆OA可绕O点转动，受力情况如图所示．请作出力F的力臂L.20．如图中活塞抽水机的柄是一根弯曲的杠杆，请画出动力F的力臂L.21．图中OA为轻质杠杆，可绕O点转动，在点B处用细绳悬挂一重物，在A端施加动力F1，使杠杆在水平位置平衡．请画出杠杆受到的阻力F2及动力臂L1.22．如图甲所示，当用指甲剪剪指甲时，指甲剪可以看成是多个杠杆的组合．乙中画出剪指甲时其中一个杠杆DBE的动力臂L1和阻力F2.23．（1）在“探究杠杆的平衡条件”实验中，用弹簧测力计沿BC方向拉杠杆，使杠杆平衡，如图1所示．请画出：①弹簧测力计对杠杆拉力F的示意图；②F的力臂.（2）如图2所示，开关闭合．①请在图中标出通电螺线管的N、S极；②用箭头标出图中磁感线的方向．24．如图是用钓鱼竿钓鱼的情景，其中动力为F1，阻力为F2，请在图中作出阻力F2的力臂2.25．图中，杠杆OBA在图示位置静止，请画出作用在A点的力F的力臂l.26．如图1所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），图2为单侧钳柄及相连部分示意图．请在图2中画出钢丝钳剪钢丝时的动力臂L1和阻力F2.27．如图所示，利用动滑轮来提升一个物体，拉力F竖直向上．动滑轮其实就是一个变形的杠杆，请在图中标出它的支点O，并画出F的力臂L.力臂的画法参考答案与试题解析一．填空题（共15小题）1．如图是一种抽水马桶的水箱自动上水装置示意图．当水箱内的水达到一定深度时，浮标带动杠杆压住入水口，停止上水．请在图中作出F1、F2的力臂L1、L2，O为支点.考点：力臂的画法．专题：简单机械．分析：力臂是指支点到力的作用线的距离．已知支点、动力和阻力的方向，过支点作力的作用线的垂线段即可．解答：解：过支点O分别作动力作用线和阻力作用线的垂线段（即动力臂L1和阻力臂L2）．如图所示：．点评：要能找出杠杆的五要素，并且会根据力臂的画法画出正确的作用力或力臂．2．如图所示，用轻质杆将一电灯吊起，O点是支点．请画出动力F1的力臂L1和阻力F2的示意图.考点：力臂的画法．专题：简单机械．分析：力臂是从支点到力的作用线的垂直距离，从支点向动力作用线和阻力作用线引垂线段，线段的长度即为动力臂和阻力臂．解答：解：从支点作动力F1作用线的垂线段，线段的长度即为动力臂；电灯对杠杆的拉力是阻力，方向竖直向下，由此画出阻力的示意图．如图所示：点评：明确力臂的概念，从支点向力的作用线画垂线，即可找出力臂的位置，阻力是阻碍杠杆转动的力，明确了这些基本概念便不难解决．3．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA 可绕O点转动．在图上画出动力臂L1和阻力臂L2.考点：力臂的画法．专题：作图题．分析：此杠杆支点在O点，根据动力臂为支点到动力作用线的距离，阻力臂为支点到阻力作用线的距离，分别作出动力臂L1和阻力臂L2．解答：解：从支点向动力作用线引垂线，作出动力臂，用大括号标出，标上字母L1；从支点向阻力作用线引垂线，作出阻力臂，用大括号标出，标上字母L2；如图：点评：作力臂要先找到支点和力的作用线，再从支点向力的作用线引垂线，支点到垂足之间的距离为力臂的大小．4．如图所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图中的L为动力F的力臂，请作出动力F的示意图（温馨提示：注意标明力F 的方向和作用点）.考点：力臂的画法；力的示意图．专题：简单机械．分析：支点O、力臂L已知，根据力臂的作法：从支点向力的作用线作垂线段，作出动力F的示意图．解答：解：做出力臂L的垂线，与杠杆相交于一点，即F的作用点，由于G使杠杆沿顺时针方向转动，所以F方向应使杠杆沿逆时针方向转动，作用点在A点．如图所示：点评：此类题的关键是掌握杠杆五要素，然后根据杠杆的五要素作出相应的作用力或力臂，并且作图要求规范．5．如图（甲）是果农用剪子修剪树枝的情景，乙图是甲图的简化图，A点是杠杆动力的作用点，O点是支点，F2是杠杆受到的阻力．请画出阻力臂和最小动力F1的示意图.考点：力臂的画法；杠杆中最小力的问题．专题：图像综合题．分析：根据力臂是指从支点到力的作用线的距离作出阻力臂；根据杠杆平衡的条件，F1×L1=F2×L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题．解答：解：已知支点为O，过支点做阻力作用线的垂线段，用L2表示，即为阻力臂的示意图：已知动力的作用点为A，OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向左，据此可画出最小的动力．如图所示：点评：本题考查了最小动力和力臂的作法．作力臂关键是要画出支点到力的作用线的垂线段．要知道力和力臂成反比的关系．6．作图题（1）请作出如图1杠杆所受拉力F的力臂.（2）螺线管通电后，请在图2标出螺线管的N、S极.考点：力臂的画法；通电螺线管的磁场．专题：磁现象、电生磁；简单机械．分析：（1）力臂是指从支点到力的作用线的距离，过支点O作F作用线的垂线段即可．（2）根据螺线管的线圈绕向和电流方向，利用安培定则可以确定螺线管的N、S极．解答：解：（1）反向延长力的作用线，然后过支点做力的作用线的垂线段，即为其力臂L，如图所示：（2）由图可知，电流从螺线管的右端流入、左端流出，结合线圈的绕向，利用安培定则可以确定螺线管的左端为N极，右端为S极．如图所示：点评：（1）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．（2）安培定则涉及三个方向：磁场方向；电流方向；线圈绕向．告诉其中的两个方向可以确定第三个方向．7．如图所示是铁路建设中使用道钉撬撬道钉的示意图．请在图中画出动力F1的力臂L1；考点：力臂的画法．专题：简单机械．分析：根据力臂是指从支点到力的作用线的距离画出力臂即可．解答：解：延长动力的作用线，然后过支点做力的作用线的垂线段，用L1表示，如图所示：点评：力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．8．图中杠杆OA可以绕O点转动，使杠杆在图示位置平衡，画出阻力臂和最省力时作用力的方向．考点：力臂的画法；力的示意图．专题：图像综合题．分析：由图可知，杠杆的阻力就是重物对杠杆的拉力，作用点在绳与杠杆的接触点上，方向竖直向下，按照力的示意图的画法画出阻力，然后按照力臂的画法画出其力臂；根据杠杆平衡的条件可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题．解答：解：过阻力的作用点，沿竖直向下的方向画一条有向线段，用F2表示，然后反向延长阻力的作用线．从支点向阻力的作用线引垂线段，即为其力臂L2，连接OA，OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，根据动力与垂直于力臂画出最小的动力；如下图所示：点评：此题考查力的示意图和力臂的画法，力臂是支点到力的作用线的距离，若支点与力的作用点的连线成为力臂，此时的力臂最大．9．如图所示，o点为杠杆的支点，则图中线段 OA 是力F的力臂.考点：力臂的画法．专题：简单机械．分析：要解决此题需要掌握力臂的概念，知道力臂是从支点到力的作用线的距离．解答：解：图中OA是从支点到力的作用线F的距离，所以，OA是F的力臂．OB不是从支点到力的作用线F的距离，所以，不是F的力臂．故答案为：OA．点评：考查学生对力臂的概念的理解，关键是知道力臂是从支点到力的作用线的距离，基础题目．10．（1）如图1是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心．以O为支点，画出力F的力臂和箱体所受重力的示意图.（2）如图2所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向．考点：力臂的画法；重力示意图；通电螺线管的磁场．专题：磁现象、电生磁；重力、弹力、摩擦力；简单机械．分析：（1）根据支点是轮子轴心点O，力臂L是支点到力F的作用线的距离．重力的方向总是向下的，来解答此题．（2）根据电源的正负极可以确定线圈中的电流方向，再结合线圈的绕向，可以安培定则可以确定螺线管的NS极，进而利用磁极间的作用规律可以确定小磁针的转动方向．解答：解：（1）过O点作F的垂线即为F的力臂；过O′作竖直向下的作用力G即为箱体所受重力．如下图所示：（2）根据电源的正负极，可以确定电流从螺线管的右端流入，左端流出，结合线圈的绕向，可以确定螺线管的左端为S极，右端为N极；由于异名磁极相互吸引，同名磁极相互排斥，所以小磁针的N极将靠近螺线管的S极，小磁针的S极将远离螺线管的S极，而像右转动．答案如下图所示：点评：（1）本题考查了力的示意图和力臂的画法．作力臂关键是要画出支点到力的作用线的垂线段．（2）安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，告诉其中的两个方向可以确定其中的另一个方向．11．如图所示是液压汽车起重机的示意图．请分别画出作用在吊臂上的动力F的力臂和重物A受到的拉力.考点：力臂的画法；力的示意图．专题：图像综合题．分析：力臂的概念：力臂是指从支点到力的作用线的距离；物体A受到绳子的拉力竖直向上，根据力的示意图的做法，作出拉力的示意图．解答：解：从支点O向动力F的作用线作垂线段，即动力臂；A受到重力和绳子的拉力的作用，重力方向竖直向下，拉力沿绳子竖直向上，作用点在物体A上表面．如图所示：点评：本题考查了作力臂及力的示意图，是一道基础题，应注意作图的规范，总结作图方法．力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．12．小芳探索人体内的杠杆，发现脖子里有一根杠杆，将脑袋往后仰时，颈关节相当于杠杆的支点，图1是她画的简化图，帮助人把脑袋往后仰的输出力、脖子后面的肌肉提供的输入力如图所示.（1）请在图1中画出输入力的力臂；（2）小明认为：杠杆在小芳画的输入力和输出力的作用下，该杠杆不能平衡．若要平衡，输出力必须如图2所示那样换为杠杆受到的阻力．你觉得小明（选填“小芳”或“小明”）的杠杆在如图所示两个力作用下能平衡；（3）在上述正确的杠杆平衡图中，根据公式 F1L1=F2L2，可判断输入力大于输出力（选填“大于”、“等于”、“小于”）.考点：力臂的画法；杠杆的平衡条件．专题：简单机械．分析：（1）力臂是支点到力的作用线的距离；（2）阻力是阻碍杠杆运动的力；（3）杠杆平衡条件F1L1=F2L2分析．解答：解：（1）过支点O作垂直于输入力的作用线的垂线，即为力臂；如图所示：（2）由图可知，输入了方向向下，则输出力一段向上翘，为了杠杆平衡，阻力的方向应该是斜向下的，所以小明的杠杆在如图所示两个力作用下能平衡；（3）由图可知，输入力的力臂小于输出力的力臂，根据杠杆平衡条件F1L1=F2L2可知，输入力大于输出力．故答案为：（1）见下图：（2）小明；（3）F1L1=F2L2；大于．点评：本题考查了力臂的作法，关键是要作出支点到力的作用线的垂线段，本题中阻力的方向是斜向下的，力臂正好是支点到力的作用点的垂直距离．13．如图所示，以B为支点，重10N的匀质木棒AB在细绳拉力作用下保持静止，请画出木棒所受拉力的力臂以及所受重力的示意图.考点：力臂的画法；重力示意图．专题：重力、弹力、摩擦力；简单机械．分析：拉力作用在A点竖直向上，已知支点和拉力的方向，根据力臂的画法，过支点作垂直于动力作用线的垂线段，即为力臂；过杠杠的重心作竖直向下的力，即重力．解答：解：①由于木棒质地均匀，所以重心在其几何中心，过重心做竖直向下的带箭头的线段，即可表示出重力，大小为10N；②图中的杠杆以B点为支点，拉力F方向竖直向上，过B点做力F的垂线，那么所得垂线段即为力F的力臂L．点评：会画重力的示意图，会根据力臂的画法，准确画出力臂．14．请在图中画出F1的力臂（o是支点）.考点：力臂的画法．专题：简单机械．分析：力臂是从支点到力的作用线的距离，确定支点O和F1的作用线，从支点到作用线的距离即为F1的力臂．解答：解：已知支点为O，延长F1的作用线，做出从支点O到力F1的作用线的垂线段，即为其力臂L1．如图所示：点评：力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．④用字母L1或l2标出．15．画出图中杠杆的动力F的力臂l.考点：力臂的画法．专题：图像综合题．分析：根据力臂是从支点到力的作用线的距离作图即可．解答：解：由支点O向F的作用线做垂线，垂线段L即为F的力臂，如下图所示：点评：此题主要考查了有关力臂的画法，首先要掌握力臂的概念，找出支点和力的作用线，从而正确地画出力臂．二．解答题（共12小题）16．如图所示，将边长为10cm的正方体合金块，用细绳挂在轻质杠杆的A点处，在B点施加力F1=30N时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0．撤去F1，在B点施加F2时，合金块对地面的压强为1.2×103Pa．（OB=3OA，g取10N/kg）（1）画出F2的力臂.（2）求合金块的质量．（3）求F2的大小.考点：力臂的画法；杠杆的平衡条件；压强的大小及其计算．专题：压强、液体的压强；简单机械．分析：（1）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．（2）根据杠杆平衡条件：F1L1=F2L2，求出A点对杠杆的拉力，即为合金块的重力，再利用G=mg求解质量；（3）根据直角三角形30°角对应的直角边等于斜边的一半（即杠杆OB长度的一半）；分析物体合金块所受的力，画出示意图，合金块受重力、绳子向上的拉力及地面对它的支持力，在这几个力的作用下处于静止状态；根据合金块对地面的压强，可求出其对地面的压力，则等于地面对物体的支持力，从而根据示意图列出各力之间的关系，代入数据便可求出拉力的大小；再根据杠杆平衡条件：F1L1=F2L2，将已知数据代入，便可求出F2的大小．解答：解：（1）延长力F2的作用线，然后过支点O向力的作用线引垂线段OC，即为其力臂L2，如图所示：（2）在B点施加力F1=30N时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0．对合金块进行受力分析可知，此时合金块受到竖直向下的重力和细绳对它竖直向上的拉力，并且这两个力是一对平衡力，根据杠杆平衡条件：F1L1=F2L2可得，G•OA=F1OB，即G•OA=30N•3OA，解得G=90N，合金块的质量m===9kg；（3）从图中可以看出，OBC为直角三角形，而直角三角形30°角对应的直角边等于斜边的一半，故拉力F2的力臂为L2=OB，撤去F1，在B点施加F2时，合金块对地面的压强为1.2×103Pa，对合金块进行受力分析可知，此时合金块受重力、绳子向上的拉力及地面对它的支持力，如图所示：F N=pS=1.2×103Pa×0.1m×0.1m=12NF A+F N=GF A=G﹣F N=90N﹣12N=78N，根据杠杆平衡条件：F2L2=F A OA，即F2•OB=78N•OB，解得F2=52N．答：（1）见解答图．（2）合金块的质量为9kg．（3）F2的大小为52N．点评：此题考查了对物体的受力分析、力臂的画法、力的合成，同时考查了有关压强公式的应用及杠杆平衡条件的应用，是一道综合性题目．同时还要求具备一定的数学能力，对学生来说有一定的拔高难度，属于难题．17．如图是一种健身器械，AOB可视为杠杆．图中小明同学用力竖直向下拉杠杆，重物被抬起，此时阻力臂小于（选填“大于”、“小于”或“等于”）动力臂．小明同学想通过增大向下拉力来加大训练强度，请你利用杠杆平衡条件，给小明提出一条合理的建议：增大物重 .考点：力臂的画法；杠杆的平衡条件．专题：简单机械．分析：从支点到力的作用线的垂线段叫力臂；从动力臂和阻力、阻力臂的大小关系分析，动力臂越小越费力，阻力或阻力臂越大越费力．解答：解：由图知，重物对杠杆的拉力方向竖直向下，OA为阻力臂；人的拉力竖直向下，从O点到人的拉力作用线的距离是动力臂，比较知，阻力臂小于动力臂；由杠杆平衡条件F1L1=F2L2可以看出：要达到增大训练强度，使人的拉力F1增大，在阻力臂一定的情况下，可以采取增大物重（阻力），减小动力臂（向左拉或向右拉）的措施．故答案为：小于；增大物重．点评：杠杆可分为：省力杠杆、费力杠杆和等臂杠杆，省力杠杆省力但费距离，费力杠杆费力省距离，等臂杠杆既不省力也不费力．18．胶棉拖把的主要结构如图甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O点转动，胶棉夹将棉头中多余水挤出后便可清理地板，请在图乙示意图中画出：（1）动力F1的力臂l1；（2）作用在B点的阻力F2．考点：力臂的画法．专题：简单机械．分析：（1）根据力臂的概念画出F1的力臂L1．（2）阻力是阻碍杠杆转动的力．解答：解：（1）反向延长F1的作用线，标出从支点O到动力F1作用线的距离，即为动力臂L1；（2）动力F1的作用是使杠杆沿逆时针方向转动，而阻力F2的作用是阻碍其转动，所以F2的方向垂直于杆向下，如图所示：点评：画力臂，关键是确定支点和力的作用线，从支点向力的作用线引垂线，垂线段的长度即为力臂，只要细心，不会出错．19．杠杆OA可绕O点转动，受力情况如图所示．请作出力F的力臂L.考点：力臂的画法．专题：简单机械．分析：力臂即支点到力的作用线的距离．找到支点向力的作用线作垂线即可．解答：解：从支点O向F的作用线作垂线，并标出力臂L．如图所示：．点评：本题考查了力臂的作法，属于基本技能的考查．关键是要作出支点到力所在的直线的垂线段．20．如图中活塞抽水机的柄是一根弯曲的杠杆，请画出动力F的力臂L.考点：力臂的画法．专题：简单机械．分析：力臂是支点到力的作用线的距离．根据力臂的概念画出F的力臂L．解答：解：反向延长F的作用线，标出从支点到动力作用线的距离，即为力臂L．如图所示：。

专题11 力臂的画法【1】（2018年攀枝花卷）如图所示，一个绕O点的转动的杠杆，已知动力F1的方向和阻力F2的力臂L2，请画出动力F1的力臂L1以及阻力F2_____。

【答案】见解析点睛：已知支点、阻动力的方向和阻力臂，根据力臂的画法，过支点作阻力作用线的垂线段，即动力臂；然后过阻力臂的末端作垂直于阻力臂的作用力，即阻力。

【2】（2018年山西卷）如图所示，用一根细绳将杠杆AOB在O点悬挂起来，B处挂一重物G，在杠杆上施加最小动力F，使杠杆在图示位置平衡，请你在图中画出这个力的示意图。

【答案】见解析所示【解析】分析：根据杠杆平衡的条件，，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。

因此先确定最长的力臂，即离支点最远的点；然后过动力作用点做垂直于杠杆的作用力即可。

解答：由图可知，OB大于OA，故根据杠杆平衡条件可知，最长的力臂为OB时，动力最小，过B点作垂直于OB的作用力F，要使杠杆平衡，其方向应该向上。

如图所示：【点睛】由杠杆的平衡条件，杠杆中最小作用力问题，可以转化为最大力臂问题，解题的关键是找出最长的力臂。

【难点中心】在学习杠杆时，感到力臂是最难画的，实际上那是你没有掌握正确的作图方法。

画出杠杆的力臂，重点是掌握作图方法，杠杆的问题再变，画力臂的方法是不变的，只要掌握住力臂的画法，杠杆的力臂就能正确找出，杠杆问题就能迎刃而解。

实际上，杠杆的力臂就是一条垂线段，就是数学上的点到直线的距离。

【考点难点突破】【知识链节】1．定义：在力的作用下绕着固定点转动的硬棒叫杠杆。

说明：①杠杆可直可曲，形状任意。

②有些情况下，可将杠杆实际转一下，来帮助确定支点。

如：鱼杆、铁锹。

2．五要素——组成杠杆示意图。

①支点：杠杆绕着转动的点。

用字母O 表示。

②动力：使杠杆转动的力。

用字母 F1表示。

③阻力：阻碍杠杆转动的力。

用字母 F2表示。

说明：动力、阻力都是杠杆的受力，所以作用点在杠杆上。

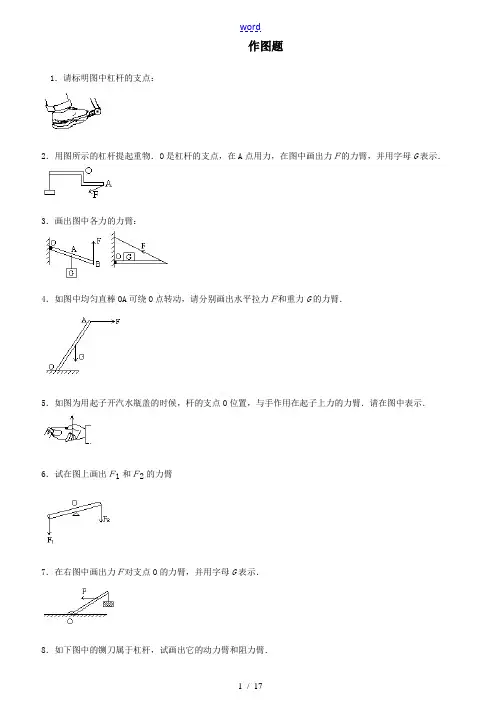

八年级下册物理杠杆作图题1．画出图中，加在杠杆上的动力Ｆ的力臂．请标明图中杠杆的支点：2．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．3．画出图中各力的力臂：G4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．6．试在图上画出Ｆ1和Ｆ2的力臂7．在右图中画出力Ｆ对支点O的力臂，并用字母G表示．O8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．9．画出并标明图中Ｆ、G对支点O的力臂．10．画出图中各力的力臂．11．画出图中Ｆ1和Ｆ2的力臂G1和G2．12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）13．图中杠杆所受的重力G和拉力Ｆ的力臂．14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．15．请标明图中杠杆的支点：16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．18．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母G表示．19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）G20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2．o21．下列所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用G1、G2表示它们．22．画出下列各力的力臂（如图）23．画出下列各力的力臂（如图）24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和G2标明．25．画出图中Ｆ1和Ｆ2的力臂．26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O的力臂，并分别用字母G1和G2表示．27．如图所示，一木杆可绕固定轴O自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G对O点的力臂．G28．画出图1和图2中各力的力臂．图'1S229．如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力．30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉收缩，动力Ｆ1作用在A点上，阻力Ｆ2作用在B点上，请在图中画出各力的力臂，在你所画的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．FdO答案1．如图所示：2．标明力臂L 1和L 2各1分，画错一个扣2分．3．4．如图5．如图所示：6．如图所示：7．8．如图所示：FiL「9．如图所示：10．11．如图所示：12．如图所示：13．如图所示：14．如图所示：15．如图所示：16．如图所示：17．如图所示：18．如图所示：19．20．21．o支点。

作图题1．请标明图中杠杆的支点：2．用图所示的杠杆提起重物．O是杠杆的支点，在A 点用力，在图中画出力Ｆ的力臂，并用字母G表示．3．画出图中各力的力臂：4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．6．试在图上画出Ｆ1和Ｆ2的力臂7．在右图中画出力Ｆ对支点O的力臂，并用字母G 表示．8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．9．画出并标明图中Ｆ、G对支点O的力臂．10．画出图中各力的力臂．11．画出图中Ｆ1和Ｆ2的力臂G1和G2．12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）13．图中杠杆所受的重力G和拉力Ｆ的力臂．14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．15．画出图中，加在杠杆上的动力Ｆ的力臂．16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．18．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2．21．下列所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用G1、G2表示它们．22．画出下列各力的力臂（如图）23．画出下列各力的力臂（如图）24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和G2标明．25．画出图中Ｆ1和Ｆ2的力臂．26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O的力臂，并分别用字母G1和G2表示．27．如图所示，一木杆可绕固定轴O自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G对O点的力臂．28．画出图1和图2中各力的力臂．29．如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力．30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉收缩，动力Ｆ1作用在A点上，阻力Ｆ2作用在B点上，请在图中画出各力的力臂，在你所画的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．31．用如图所示的杠杆提起重物，O是杠杆的支点，若在A点用力，在图中画出力Ｆ的力臂，并用字母G表示32．用道钉撬来撬铁路枕木上的道钉，O是支点，在图中作出它的动力臂和阻力臂．33．如图所示的杠杆中，O是支点．画出力Ｆ1、Ｆ2的力臂，并用字母G1、G2表示．34．先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂：35．如图所示装置中，O是支点，AO＝BC＝40厘米，OC＝30厘米，在A端悬挂50牛顿的重物时，在B端至少应加多大的力才能使整个装置处于平衡状态．试用力的图示法在图中画出这个力．36．在做“研究杠杆平衡条件”的实验时，挂钩码前，使杠杆在水平位置平衡．实验中只有10个相同的钩码，杠杆上每格等距。

学习必备欢迎下载八年级下册物理杠杆作图题1画出图中，加在杠杆上的动力F的力臂.••请标明图中杠杆的支点：2•画出图中力F 1和F 2的力臂，并用G i和G2分别标明.4•如图中均匀直棒0A可绕0点转动，请分别画出水平拉力F和重力G的力臂.5.如图为用起子开汽水瓶盖的时候，杆的支点0位置，及手作用在起子上力的力臂. 请在图中表示.6.试在图上画出F〔和F 2的力臂7.在右图中画出力F对支点0的力臂，并用字母G表示.&下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂.9•画出并标明图中F、G对支点0的力臂.10.画出图中各力的力臂.11.画出图中F 1和F 2的力臂G i和G2.12.画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）13.图中杠杆所受的重力G和拉力F的力臂.14 .试在图中画出汽车刹车踏板上动力F1的力臂G1和阻力F 2的力臂G2.A15.请标明图中杠杆的支点:16.如图所示，试画出杠杆0A所受力的力臂（0A杆的质量忽略不计）17.图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力F,整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂.A18•用图所示的杠杆提起重物. O是杠杆的支点，在A点用力，在图中画出力F的力臂, 并用字母G表示.19•画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）20 .在图所示的各杠杆中，O是支点，试分别画出F 1, F 2的力臂G, G?.21 •下列所示的杠杆中， 0是支点，在图上画出 F 1、F 2的力臂，并且用 G|、G 2表示24•如图中的点 0是杠杆的支点，画出力 F 1和F 2的力臂，并用字母 G 和q 标明.25. 画出图中F 1和F 2的力臂.26. 在图中，画出力 F 1和F 2对杠杆支点0的力臂，并分别用字母 G|和Q 表示.它们.23. 画出下列各力的力臂（如图）22.画出下列各力的力臂（如图）27.如图所示，一木杆可绕固定轴0自由转动，木杆在水平拉力F的作用下处于平衡状态.试在图上画出拉力F和木杆重力G对0点的力臂.28.画出图1和图2中各力的力臂.29.如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿,方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力.30.人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节0是支点，肌肉收缩,动力F 1作用在A点上，阻力F2作用在B点上，请在图中画出各力的力臂，在你所画的图中：___ 表示F 1的力臂，______ 表示F2的力臂.答案1•如图所示:2•标明力臂L1和L2各1分，画错一个扣2 分.F a3.4.如图5.如图所示:6.如图所示:7.&如图所示:10.11.如图所示:12.如图所示:13.如图所示:14.如图所示:A15.如图所示:17.如图所示:18.如图所示:A 20.22.24.25.26.学习必备欢迎下载28.图I m 2F I29.no*30.。

杠杆力臂的画法练习题1．如图是开瓶盖的起子，可以看成是一个杠杆，能正确表示出杠杆的支点、动力和阻力的图是（）A B C D2．如图所示，O为杠杆OAB的支点，请画出物体受到的重力示意图和杠杆OAB所受拉力F的力臂．3．如图所示杠杆在力F1和F2的作用下处于平衡状态，L2是力F2的力臂．在图中画出力F1的力臂和力F2．4．如图所示，杠杆在力F1作用下处于平衡状态，l1为F1的力臂．请在图中作出物体受到的重力、阻力臂L2、动力F1．5．如图所示是生活中常用的一款指甲刀，手柄CBA 是（选填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂．6．如图所示，杠杆在力F1、F2的作用下处于平衡状态，O为支点，l1是力F1的力臂，在图中画出F2的力臂和动力F1．7．如图所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂．请在图中作出F2的力臂L2及力F1的示意图．8．在如图所示的杠杆中，画出对应的力F1和力臂L2．9．（1）图1所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．（2）图2甲所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），图乙为单侧钳柄及相连部分示意图．请在图乙中画出钢丝钳剪钢丝时的动力臂和阻力F2．（3）图3所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm 要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂．10．按要求作图：（1）请在图1中画出动力F l的力臂以及作用于B点的阻力F2的示意图．（2）在图2中，O为支点，在A点画出使杠杆保持平衡的最小力F（保留作图痕迹）．（3）如图3所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图中的l为动力F的力臂，请作出动力F的示意图（温馨提示：注意标明力F的方向和作用点）．11．如图所示，粗细均匀的棒一端放在地上，另一端与支点O连接．试作出地面对棒的支持力和力臂L和棒所受重力G的示意图．（在答题卡相应的位置上画出原图并作答）12．如图甲所示是梳妆用的镜子，它的镜面部分相当于一个杠杆，图乙为此杠杆的简化示意图，其中O为支点，F1为动力．请在图中重心A点处画出杠杆所受阻力F2的方向及动力臂l1．13．如图所示是铡刀铡草时的示意图．请在图中画出作用在铡刀上的动力F1、阻力F2的力臂，并说明是省力杠杆还是费力杠杆．14．如图是司机在用脚踩下刹车踏板的情景，请在图中画出此杠杆的动力臂和阻力臂．15．如图所示，OB是以O点为支点的杠杆，C为杠杆的重心，杠杆在F的作用下保持平衡．请画出杠杆所受到的重力示意图和F的力臂．16．如图所示的是用活塞式抽水机抽水示意图．请在图中画出抽水机手柄这一杠杆所受阻力示意图及动力臂和阻力臂．17．许多居民楼墙外用三角架搁放空调主机，如图所示，请画出主机A对三角架压力的示意图和该力对O点的力臂．18．如图所示杠杆，铁球重20N，力F作用在杠杆的B端使杠杆水平平衡，则力F=N；画出铁球重力G的图示和力F的力臂L．19．如图所示，为某居民小区门口的自动栏杆，该栏杆能绕A点转动，O点为其重心，请你画出该栏杆的重力示意图及其绕A点转动的力臂．20．如图所示AOB是以O为固定点悬挂在墙壁上的支架（重力忽略不计），在B端吊一盏电灯．若以O为支点，F2是墙壁对支架的阻力，请画出动力F1的示意图、动力F1的力臂及阻力F2的力臂．21．如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，1为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．22．如图所示．是利用钓鱼竿钓鱼的示意图．O为支点，F1是手对鱼竿的作用力，请画出：（1）鱼线对钓鱼竿拉力F2的示意图；（2）F1的力臂．23．如图，在外力F1作用下，物体P和杠杆均静止，请画出物体P对杠杆的压力F2对支点O的力臂L2．24．轻质杆OA的A端挂一重物G，在绳子拉力作用下保持静止，请画出图中绳对A点的拉力F1及对应的力臂L1，重物G的重力示意图．25．杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥就是一个杠杆，如图所示，请画出动力F1与阻力F2的示意图，并画出动力F1的力臂l1．（设吊桥质地均匀）26．如图所示，杠杆在水平位置平衡，货物A重200N，在图中画出货物A所受重力的示意图及拉力F对支点O的力臂．27．某剧组为拍摄需要，设计了如图所示的装置来改变照明灯的高度．轻质杠杆ABO可绕O点转动，在图中画出ABO所受阻力F2的示意图，并画出动力臂L1和阻力臂L2．28．请在如图中画出动力F1的力臂L1．29．在图中，O为支点，画出动力F的力臂l．30．如图所示的裁纸刀，O为支点，画出动力F的力臂L．参考答案与试题解析1．如图是开瓶盖的起子，可以看成是一个杠杆，能正确表示出杠杆的支点、动力和阻力的图是（）A ．B ．C ．D ．【解答】解：A、如图，动力和阻力都使起子绕支点O顺时针转动．故A错误；B、要把瓶盖打开，要克服瓶盖和瓶口之间的摩擦力，瓶盖给起子的阻力是向下的．故B错误；C、瓶盖给起子的阻力是向下的．动力是起子绕支点O逆时针转动，阻力绕支点O顺时针转动．故C正确；D、动力和阻力都使起子逆时针转动．故D错误．故选C．2．如图所示，O为杠杆OAB的支点，请画出物体受到的重力示意图和杠杆OAB所受拉力F的力臂．【解答】J解：重力作用在物体的重心，方向竖直向下，用G表示；杠杆OAB所受拉力作用在A点，方向斜向上，从支点向拉力的作用线画垂线段，垂线段L就是拉力的力臂，如图所示：3．如图所示杠杆在力F1和F2的作用下处于平衡状态，L2是力F2的力臂．在图中画出力F1的力臂和力F2．【解答】解：过支点O作垂直于F1作用线的垂线段，即L1；过L2的末端作用垂直于L2的阻力F2，方向斜向下，与杠杆B的交点为阻力作用点，如图所示：4．如图所示，杠杆在力F1作用下处于平衡状态，l1为F1的力臂．请在图中作出物体受到的重力、阻力臂L2、动力F1．【解答】解：过物体重心沿竖直向下的方向画一条带箭头的线段，并用符号G 表示；F2与杠杆垂直，故连接支点O与F2的作用点即为阻力臂L2；过L1的上端作L1的垂线，交杠杆于一点，即为F1的作用点，F1的方向向上，见下图：5．如图所示是生活中常用的一款指甲刀，手柄CBA 是省力（选填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂．【解答】解：由图示可知，指甲刀有三根杠杆组成，手柄CBA的支点是B，动力臂大于阻力臂，属于省力杠杆；反向延长动力F的作用线，然后从支点B 向动力F的反向延长线引垂线段，即为作用在A点的力F的力臂；如图所示：故答案为：省力；见上图．6．如图所示，杠杆在力F1、F2的作用下处于平衡状态，O为支点，l1是力F1的力臂，在图中画出F2的力臂和动力F1．【解答】解：过支点O作垂直于F2作用线的垂线段，即l2；过l1的末端作用垂直于l1的动力，即F1．如图所示7．如图所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂．请在图中作出F2的力臂L2及力F1的示意图．【解答】解：（1）由图可知，O为支点，由O向力F2的作用线引垂线，支点到垂足的距离就是力臂L2；作力臂L1的垂线即力F1的作用线，与杠杆的交点就是作用点，F1使杠杆的转动方向与力F2的相反；如下图所示：8．在如图所示的杠杆中，画出对应的力F1和力臂L2．【解答】解：根据力与力臂的垂直关系作图；过力臂L1的右端，作垂直于力臂L1的动力F1，由于阻力F2斜向上方，因此力F1的方向应向上；延长力F2，过支点O做力F2的垂线段，即为阻力臂L2．如图所示：9．（1）图1所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．（2）图2甲所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），图乙为单侧钳柄及相连部分示意图．请在图乙中画出钢丝钳剪钢丝时的动力臂和阻力F2．（3）图3所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm 要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂．【解答】解：（1）过力臂的末端作垂直于杠杆的作用力F，方向斜向上；过物体的重心作竖直向下的力（即重力）．如图所示：（2）由图可见，当用力F1时，钳子将沿顺时针方向转动，所以阻力F2方向向下；从支点向动力作用线做垂线，垂线段的长度即为动力臂．如下图所示：（3）根据杠杆平衡的条件可知，力臂越长越省力，因为OB=40cm，BC=30cm，由勾股定理可得OC=50cm，而OA=60cm，故OA的力臂最长，所以过A点作OA的垂线．并标出力臂，如图所示：10．按要求作图：（1）请在图1中画出动力F l的力臂以及作用于B点的阻力F2的示意图．（2）在图2中，O为支点，在A点画出使杠杆保持平衡的最小力F（保留作图痕迹）．（3）如图3所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图中的l为动力F的力臂，请作出动力F的示意图（温馨提示：注意标明力F的方向和作用点）．【解答】解：（1）过B点作竖直向上的力（即阻力F2）；过支点O作垂直于动力作用线的垂线段（即动力臂L1）．如图所示（2）当力F作用在A点，并且与OA的连线垂直时，力臂最长，最省力．如图所示：（3）做出力臂L的垂线，与杠杆相交于一点，即F的作用点，由于G使杠杆沿顺时针方向转动，所以F方向应使杠杆沿逆时针方向转动，作用点在A点，如图所示：11．如图所示，粗细均匀的棒一端放在地上，另一端与支点O连接．试作出地面对棒的支持力和力臂L和棒所受重力G的示意图．（在答题卡相应的位置上画出原图并作答）【解答】解：（1）找出重力的作用点，在棒的中点上，重力的方向竖直向下，作出重力G的示意图如下图；（2）找出支持力的作用点在棒和接触面的接触点，方向垂直地面向上，作出支持力F的示意图如下；从支点向支持力的作用线作垂线，即为支持力的力臂L，如下图：12．如图甲所示是梳妆用的镜子，它的镜面部分相当于一个杠杆，图乙为此杠杆的简化示意图，其中O为支点，F1为动力．请在图中重心A点处画出杠杆所受阻力F2的方向及动力臂l1．【解答】解：图中支点为O点，阻力F2的方向竖直向下，动力臂是支点O到动力作用线F1的垂线段L1，如图所示：13．如图所示是铡刀铡草时的示意图．请在图中画出作用在铡刀上的动力F1、阻力F2的力臂，并说明是省力杠杆还是费力杠杆．【解答】解：延长动力作用线，过支点O作动力作用线的垂线段（即动力臂L1）；过支点O 作阻力作用线的垂线段（即阻力臂L2；如图所示：14．如图是司机在用脚踩下刹车踏板的情景，请在图中画出此杠杆的动力臂和阻力臂．【解答】解：过支点O做力F1的垂线段，用箭头标出这段距离，记为L1，就是动力臂；过支点O做力F2的垂线段，用箭头标出这段距离，记为L2，就是阻力臂，如下图：15．如图所示，OB是以O点为支点的杠杆，C为杠杆的重心，杠杆在F的作用下保持平衡．请画出杠杆所受到的重力示意图和F的力臂．【解答】解：（1）过杠杆的中心C向下做一条带箭头的线段，用符号G表示，即为杠杆的重力示意图；（2）支点为O，首先将力F的作用线向左延长，然后从支点O作力F的作用线的垂线段，垂线段即为力F的力臂．如下图所示：．16．如图所示的是用活塞式抽水机抽水示意图．请在图中画出抽水机手柄这一杠杆所受阻力示意图及动力臂和阻力臂．【解答】解：（1）阻力F2作用点在点B，方向竖直向下，如图所示：（2）支点为O，画出动力F1和阻力F2的作用线，力臂为支点到力作用线的距离．如图所示：17．许多居民楼墙外用三角架搁放空调主机，如图所示，请画出主机A对三角架压力的示意图和该力对O点的力臂．【解答】解：支架是水平的，所以主机对支架压力的方向与重力的方向相同：竖直向下，作用点在支架上，由此可以画出压力的示意图如下图所示：从支点O向压力的作用线引垂线，即为该力的力臂，答案如下图所示：18．如图所示杠杆，铁球重20N，力F作用在杠杆的B端使杠杆水平平衡，则力F=20N；画出铁球重力G的图示和力F的力臂L．【解答】解：读图可知，OB=2OA，由支点向F 的作用线作垂线，垂线段的长就是力臂，力臂L与OB、力的作用线形成一个直角三角形，因为力F的作用线与OB的夹角为30°，所以L=OB=OA，根据杠杆的平衡条件可知，F=G球=20N．铁球的重力作用在球的重心，方向竖直向下，大小为20N；力F的力臂是从支点O到F的作用线的距离，如图所示．19．如图所示，为某居民小区门口的自动栏杆，该栏杆能绕A点转动，O点为其重心，请你画出该栏杆的重力示意图及其绕A点转动的力臂．【解答】解：重力的方向竖直向下，所以由重心0竖直向下画出重力的示意图．从支点A向重力作用线引垂线，垂线段的长度即为重力的力臂．故答案为：如图所示20．如图所示AOB是以O为固定点悬挂在墙壁上的支架（重力忽略不计），在B端吊一盏电灯．若以O为支点，F2是墙壁对支架的阻力，请画出动力F1的示意图、动力F1的力臂及阻力F2的力臂．【解答】解：由分析知：动力F1作用在B点，方向竖直向下；过支点O分别作动力F1、阻力F2的作用线的垂线段，即为相应的动力臂L1、阻力臂L2，答图如下：21．如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，1为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．【解答】解：过力臂的末端作垂直于杠杆的作用力F，方向斜向上；过物体的重心作竖直向下的力（即重力）．如图所示：22．如图所示．是利用钓鱼竿钓鱼的示意图．O为支点，F1是手对鱼竿的作用力，请画出：（1）鱼线对钓鱼竿拉力F2的示意图；（2）F1的力臂．【解答】解：（1）过拉力作用点作竖直向下的拉力F2；（2）过支点O作F1作用线的垂线段（即动力臂L1）．如图所示23．如图，在外力F1作用下，物体P和杠杆均静止，请画出物体P对杠杆的压力F2对支点O的力臂L2．【解答】解：P对杠杆的压力作用在杠杆上，垂直于杠杆并指向杠杆．从支点向F2的作用线做垂线，垂线段的长度即为F2的力臂．故答案为：24．轻质杆OA的A端挂一重物G，在绳子拉力作用下保持静止，请画出图中绳对A点的拉力F1及对应的力臂L1，重物G的重力示意图．【解答】解：先画出绳子对A点的拉力F1，方向是沿绳子方向斜向上的，作用点在A点．然后过支点做力F1作用线的垂线，标上垂足，用双箭头表示出这段距离，记为L1．过重物的重心画出竖直向下的力，故答图如下：25．杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥就是一个杠杆，如图所示，请画出动力F1与阻力F2的示意图，并画出动力F1的力臂l1．（设吊桥质地均匀）【解答】解：使吊桥转动的动力就是人的拉力F1，力臂为l1，在这里，滑轮只起了一个改变力的方向的作用．杠杆的支点在吊桥的右端O．阻碍杠杆转动的阻力就是吊桥自身的重力．它的力与力臂如图所示26．如图所示，杠杆在水平位置平衡，货物A重200N，在图中画出货物A所受重力的示意图及拉力F对支点O的力臂．【解答】解：物体A所受重力的大小为200N，方向竖直向下，作用在物体的重心；先将F反向延长，再过O点向F的作用线做垂线，垂线段的长就是该力的力臂．如图所示．27．某剧组为拍摄需要，设计了如图所示的装置来改变照明灯的高度．轻质杠杆ABO可绕O点转动，在图中画出ABO所受阻力F2的示意图，并画出动力臂L1和阻力臂L2．【解答】解：图中支点为O点，阻力F2的方向竖直向下与杠杆OB垂直，动力臂是支点到动力作用线的垂线段，阻力臂是支点到阻力作用线的垂线段，如图所示：28．请在如图中画出动力F1的力臂L1．【解答】解：沿力F1的方向作出F1的作用线，由支点O向F1的作用线做垂线，垂线段的长度就为F1的力臂L1．故答案为：29．在图中，O为支点，画出动力F的力臂l．【解答】解：延长动力F的作用线，然后由支点作动力作用线的垂线段，即动力臂．如图所示：30．如图所示的裁纸刀，O为支点，画出动力F的力臂L．【解答】解：O为支点，用虚线反向延长动力作用线；作支点到动力作用线的垂线L，就是动力臂．如图所示：。

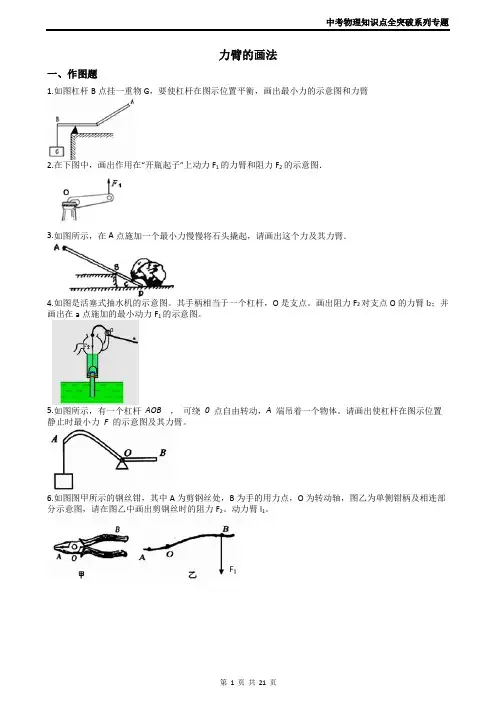

力臂的画法一、作图题1.如图杠杆B点挂一重物G，要使杠杆在图示位置平衡，画出最小力的示意图和力臂2.在下图中，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图．3.如图所示，在A点施加一个最小力慢慢将石头撬起，请画出这个力及其力臂．4.如图是活塞式抽水机的示意图。

其手柄相当于一个杠杆，O是支点。

画出阻力F2对支点O的力臂l2；并画出在a点施加的最小动力F1的示意图。

5.如图所示，有一个杠杆AOB，可绕0 点自由转动，A 端吊着一个物体。

请画出使杠杆在图示位置静止时最小力 F 的示意图及其力臂。

6.如图图甲所示的钢丝钳，其中A为剪钢丝处，B为手的用力点，O为转动轴，图乙为单侧钳柄及相连部分示意图，请在图乙中画出剪钢丝时的阻力F2、动力臂l1。

7.如图，用螺丝刀撬图钉，画出在A点所加最小力F1的示意图和阻力F2的力臂l2。

8.画出图中动力F1的力臂L1.9.如图所示，一根木棒以O点为支点撬动石块，画出作用在A点最小动力F，并画出阻力F1，并画出阻力F2的力臂l210.如图所示为钓鱼竿钓鱼的示意图，O为支点，画F1、F2的力臂L1和L2。

11.在图中画出拉力F对支点O的力臂L。

12.作出图中F的力臂L。

13.如图甲所示，钢丝钳可以看成是两个杠杆的组合，图乙是其中的一个杠杆。

用钢丝钳剪铁丝时，将铁丝放在A处还是B处更省力呢？请在图乙中你认为更省力的位置处画出阻力F2的示意图和动力F1的力臂。

14.如图所示，画出图中力F的力臂并用字母L表示。

15.过去农村用的舂米工具是一个杠杆，如图所示是它的结构示意图。

O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下打击稻谷。

请在图中画出动力F1的力臂和石球所受重力G 的示意图。

16.如图所示，杠杆OA在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂L2.17.如图所示，轻质杠杆AB可绕O点在竖直平面内旋转，请在图中画出物体M所受重力G和使杠杆保持平衡的最小力F的示意图。

力臂的画法一．填空题（共15小题）1．如图是一种抽水马桶的水箱自动上水装置示意图．当水箱内的水达到一定深度时，浮标带动杠杆压住入水口，停止上水．请在图中作出F1、F2的力臂L1、L2，O为支点.2．如图所示，用轻质杆将一电灯吊起，O点是支点．请画出动力F1的力臂L1和阻力F2的示意图.3．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动．在图上画出动力臂L1和阻力臂L2.4．如图所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图中的L为动力F的力臂，请作出动力F的示意图（温馨提示：注意标明力F的方向和作用点）.5．如图（甲）是果农用剪子修剪树枝的情景，乙图是甲图的简化图，A点是杠杆动力的作用点，O点是支点，F2是杠杆受到的阻力．请画出阻力臂和最小动力F1的示意图.6．作图题（1）请作出如图1杠杆所受拉力F的力臂.（2）螺线管通电后，请在图2标出螺线管的N、S极．7．如图所示是铁路建设中使用道钉撬撬道钉的示意图．请在图中画出动力F1的力臂L1；8．图中杠杆OA可以绕O点转动，使杠杆在图示位置平衡，画出阻力臂和最省力时作用力的方向．9．如图所示，o点为杠杆的支点，则图中线段是力F的力臂.10．（1）如图1是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心．以O为支点，画出力F的力臂和箱体所受重力的示意图.（2）如图2所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向．11．如图所示是液压汽车起重机的示意图．请分别画出作用在吊臂上的动力F的力臂和重物A受到的拉力.12．小芳探索人体内的杠杆，发现脖子里有一根杠杆，将脑袋往后仰时，颈关节相当于杠杆的支点，图1是她画的简化图，帮助人把脑袋往后仰的输出力、脖子后面的肌肉提供的输入力如图所示.（1）请在图1中画出输入力的力臂；（2）小明认为：杠杆在小芳画的输入力和输出力的作用下，该杠杆不能平衡．若要平衡，输出力必须如图2所示那样换为杠杆受到的阻力．你觉得（选填“小芳”或“小明”）的杠杆在如图所示两个力作用下能平衡；（3）在上述正确的杠杆平衡图中，根据公式，可判断输入力输出力（选填“大于”、“等于”、“小于”）.13．如图所示，以B为支点，重10N的匀质木棒AB在细绳拉力作用下保持静止，请画出木棒所受拉力的力臂以及所受重力的示意图.14．请在图中画出F1的力臂（o是支点）.15．画出图中杠杆的动力F的力臂l.二．解答题（共12小题）16．如图所示，将边长为10cm的正方体合金块，用细绳挂在轻质杠杆的A点处，在B点施加力F1=30N时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0．撤去F1，在B点施加F2时，合金块对地面的压强为1.2×103Pa．（OB=3OA，g取10N/kg）（1）画出F2的力臂.（2）求合金块的质量.（3）求F2的大小.17．如图是一种健身器械，AOB可视为杠杆．图中小明同学用力竖直向下拉杠杆，重物被抬起，此时阻力臂（选填“大于”、“小于”或“等于”）动力臂．小明同学想通过增大向下拉力来加大训练强度，请你利用杠杆平衡条件，给小明提出一条合理的建议： .18．胶棉拖把的主要结构如图甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O点转动，胶棉夹将棉头中多余水挤出后便可清理地板，请在图乙示意图中画出：（1）动力F1的力臂l1；（2）作用在B点的阻力F2.19．杠杆OA可绕O点转动，受力情况如图所示．请作出力F的力臂L.20．如图中活塞抽水机的柄是一根弯曲的杠杆，请画出动力F的力臂L.21．图中OA为轻质杠杆，可绕O点转动，在点B处用细绳悬挂一重物，在A端施加动力F1，使杠杆在水平位置平衡．请画出杠杆受到的阻力F2及动力臂L1.22．如图甲所示，当用指甲剪剪指甲时，指甲剪可以看成是多个杠杆的组合．乙中画出剪指甲时其中一个杠杆DBE的动力臂L1和阻力F2.23．（1）在“探究杠杆的平衡条件”实验中，用弹簧测力计沿BC方向拉杠杆，使杠杆平衡，如图1所示．请画出：①弹簧测力计对杠杆拉力F的示意图；②F的力臂.（2）如图2所示，开关闭合．①请在图中标出通电螺线管的N、S极；②用箭头标出图中磁感线的方向．24．如图是用钓鱼竿钓鱼的情景，其中动力为F1，阻力为F2，请在图中作出阻力F2的力臂2.25．图中，杠杆OBA在图示位置静止，请画出作用在A点的力F的力臂l.26．如图1所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），图2为单侧钳柄及相连部分示意图．请在图2中画出钢丝钳剪钢丝时的动力臂L1和阻力F2.27．如图所示，利用动滑轮来提升一个物体，拉力F竖直向上．动滑轮其实就是一个变形的杠杆，请在图中标出它的支点O，并画出F的力臂L.力臂的画法参考答案与试题解析一．填空题（共15小题）1．如图是一种抽水马桶的水箱自动上水装置示意图．当水箱内的水达到一定深度时，浮标带动杠杆压住入水口，停止上水．请在图中作出F1、F2的力臂L1、L2，O为支点.考点：力臂的画法．专题：简单机械．分析：力臂是指支点到力的作用线的距离．已知支点、动力和阻力的方向，过支点作力的作用线的垂线段即可．解答：解：过支点O分别作动力作用线和阻力作用线的垂线段（即动力臂L1和阻力臂L2）．如图所示：．点评：要能找出杠杆的五要素，并且会根据力臂的画法画出正确的作用力或力臂．2．如图所示，用轻质杆将一电灯吊起，O点是支点．请画出动力F1的力臂L1和阻力F2的示意图.考点：力臂的画法．专题：简单机械．分析：力臂是从支点到力的作用线的垂直距离，从支点向动力作用线和阻力作用线引垂线段，线段的长度即为动力臂和阻力臂．解答：解：从支点作动力F1作用线的垂线段，线段的长度即为动力臂；电灯对杠杆的拉力是阻力，方向竖直向下，由此画出阻力的示意图．如图所示：点评：明确力臂的概念，从支点向力的作用线画垂线，即可找出力臂的位置，阻力是阻碍杠杆转动的力，明确了这些基本概念便不难解决．3．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA 可绕O点转动．在图上画出动力臂L1和阻力臂L2.考点：力臂的画法．专题：作图题．分析：此杠杆支点在O点，根据动力臂为支点到动力作用线的距离，阻力臂为支点到阻力作用线的距离，分别作出动力臂L1和阻力臂L2．解答：解：从支点向动力作用线引垂线，作出动力臂，用大括号标出，标上字母L1；从支点向阻力作用线引垂线，作出阻力臂，用大括号标出，标上字母L2；如图：点评：作力臂要先找到支点和力的作用线，再从支点向力的作用线引垂线，支点到垂足之间的距离为力臂的大小．4．如图所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图中的L为动力F的力臂，请作出动力F的示意图（温馨提示：注意标明力F 的方向和作用点）.考点：力臂的画法；力的示意图．专题：简单机械．分析：支点O、力臂L已知，根据力臂的作法：从支点向力的作用线作垂线段，作出动力F的示意图．解答：解：做出力臂L的垂线，与杠杆相交于一点，即F的作用点，由于G使杠杆沿顺时针方向转动，所以F方向应使杠杆沿逆时针方向转动，作用点在A点．如图所示：点评：此类题的关键是掌握杠杆五要素，然后根据杠杆的五要素作出相应的作用力或力臂，并且作图要求规范．5．如图（甲）是果农用剪子修剪树枝的情景，乙图是甲图的简化图，A点是杠杆动力的作用点，O点是支点，F2是杠杆受到的阻力．请画出阻力臂和最小动力F1的示意图.考点：力臂的画法；杠杆中最小力的问题．专题：图像综合题．分析：根据力臂是指从支点到力的作用线的距离作出阻力臂；根据杠杆平衡的条件，F1×L1=F2×L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题．解答：解：已知支点为O，过支点做阻力作用线的垂线段，用L2表示，即为阻力臂的示意图：已知动力的作用点为A，OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向左，据此可画出最小的动力．如图所示：点评：本题考查了最小动力和力臂的作法．作力臂关键是要画出支点到力的作用线的垂线段．要知道力和力臂成反比的关系．6．作图题（1）请作出如图1杠杆所受拉力F的力臂.（2）螺线管通电后，请在图2标出螺线管的N、S极.考点：力臂的画法；通电螺线管的磁场．专题：磁现象、电生磁；简单机械．分析：（1）力臂是指从支点到力的作用线的距离，过支点O作F作用线的垂线段即可．（2）根据螺线管的线圈绕向和电流方向，利用安培定则可以确定螺线管的N、S极．解答：解：（1）反向延长力的作用线，然后过支点做力的作用线的垂线段，即为其力臂L，如图所示：（2）由图可知，电流从螺线管的右端流入、左端流出，结合线圈的绕向，利用安培定则可以确定螺线管的左端为N极，右端为S极．如图所示：点评：（1）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．（2）安培定则涉及三个方向：磁场方向；电流方向；线圈绕向．告诉其中的两个方向可以确定第三个方向．7．如图所示是铁路建设中使用道钉撬撬道钉的示意图．请在图中画出动力F1的力臂L1；考点：力臂的画法．专题：简单机械．分析：根据力臂是指从支点到力的作用线的距离画出力臂即可．解答：解：延长动力的作用线，然后过支点做力的作用线的垂线段，用L1表示，如图所示：点评：力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．8．图中杠杆OA可以绕O点转动，使杠杆在图示位置平衡，画出阻力臂和最省力时作用力的方向．考点：力臂的画法；力的示意图．专题：图像综合题．分析：由图可知，杠杆的阻力就是重物对杠杆的拉力，作用点在绳与杠杆的接触点上，方向竖直向下，按照力的示意图的画法画出阻力，然后按照力臂的画法画出其力臂；根据杠杆平衡的条件可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题．解答：解：过阻力的作用点，沿竖直向下的方向画一条有向线段，用F2表示，然后反向延长阻力的作用线．从支点向阻力的作用线引垂线段，即为其力臂L2，连接OA，OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，根据动力与垂直于力臂画出最小的动力；如下图所示：点评：此题考查力的示意图和力臂的画法，力臂是支点到力的作用线的距离，若支点与力的作用点的连线成为力臂，此时的力臂最大．9．如图所示，o点为杠杆的支点，则图中线段 OA 是力F的力臂.考点：力臂的画法．专题：简单机械．分析：要解决此题需要掌握力臂的概念，知道力臂是从支点到力的作用线的距离．解答：解：图中OA是从支点到力的作用线F的距离，所以，OA是F的力臂．OB不是从支点到力的作用线F的距离，所以，不是F的力臂．故答案为：OA．点评：考查学生对力臂的概念的理解，关键是知道力臂是从支点到力的作用线的距离，基础题目．10．（1）如图1是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心．以O为支点，画出力F的力臂和箱体所受重力的示意图.（2）如图2所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向．考点：力臂的画法；重力示意图；通电螺线管的磁场．专题：磁现象、电生磁；重力、弹力、摩擦力；简单机械．分析：（1）根据支点是轮子轴心点O，力臂L是支点到力F的作用线的距离．重力的方向总是向下的，来解答此题．（2）根据电源的正负极可以确定线圈中的电流方向，再结合线圈的绕向，可以安培定则可以确定螺线管的NS极，进而利用磁极间的作用规律可以确定小磁针的转动方向．解答：解：（1）过O点作F的垂线即为F的力臂；过O′作竖直向下的作用力G即为箱体所受重力．如下图所示：（2）根据电源的正负极，可以确定电流从螺线管的右端流入，左端流出，结合线圈的绕向，可以确定螺线管的左端为S极，右端为N极；由于异名磁极相互吸引，同名磁极相互排斥，所以小磁针的N极将靠近螺线管的S极，小磁针的S极将远离螺线管的S极，而像右转动．答案如下图所示：点评：（1）本题考查了力的示意图和力臂的画法．作力臂关键是要画出支点到力的作用线的垂线段．（2）安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，告诉其中的两个方向可以确定其中的另一个方向．11．如图所示是液压汽车起重机的示意图．请分别画出作用在吊臂上的动力F的力臂和重物A受到的拉力.考点：力臂的画法；力的示意图．专题：图像综合题．分析：力臂的概念：力臂是指从支点到力的作用线的距离；物体A受到绳子的拉力竖直向上，根据力的示意图的做法，作出拉力的示意图．解答：解：从支点O向动力F的作用线作垂线段，即动力臂；A受到重力和绳子的拉力的作用，重力方向竖直向下，拉力沿绳子竖直向上，作用点在物体A上表面．如图所示：点评：本题考查了作力臂及力的示意图，是一道基础题，应注意作图的规范，总结作图方法．力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．12．小芳探索人体内的杠杆，发现脖子里有一根杠杆，将脑袋往后仰时，颈关节相当于杠杆的支点，图1是她画的简化图，帮助人把脑袋往后仰的输出力、脖子后面的肌肉提供的输入力如图所示.（1）请在图1中画出输入力的力臂；（2）小明认为：杠杆在小芳画的输入力和输出力的作用下，该杠杆不能平衡．若要平衡，输出力必须如图2所示那样换为杠杆受到的阻力．你觉得小明（选填“小芳”或“小明”）的杠杆在如图所示两个力作用下能平衡；（3）在上述正确的杠杆平衡图中，根据公式 F1L1=F2L2，可判断输入力大于输出力（选填“大于”、“等于”、“小于”）.考点：力臂的画法；杠杆的平衡条件．专题：简单机械．分析：（1）力臂是支点到力的作用线的距离；（2）阻力是阻碍杠杆运动的力；（3）杠杆平衡条件F1L1=F2L2分析．解答：解：（1）过支点O作垂直于输入力的作用线的垂线，即为力臂；如图所示：（2）由图可知，输入了方向向下，则输出力一段向上翘，为了杠杆平衡，阻力的方向应该是斜向下的，所以小明的杠杆在如图所示两个力作用下能平衡；（3）由图可知，输入力的力臂小于输出力的力臂，根据杠杆平衡条件F1L1=F2L2可知，输入力大于输出力．故答案为：（1）见下图：（2）小明；（3）F1L1=F2L2；大于．点评：本题考查了力臂的作法，关键是要作出支点到力的作用线的垂线段，本题中阻力的方向是斜向下的，力臂正好是支点到力的作用点的垂直距离．13．如图所示，以B为支点，重10N的匀质木棒AB在细绳拉力作用下保持静止，请画出木棒所受拉力的力臂以及所受重力的示意图.考点：力臂的画法；重力示意图．专题：重力、弹力、摩擦力；简单机械．分析：拉力作用在A点竖直向上，已知支点和拉力的方向，根据力臂的画法，过支点作垂直于动力作用线的垂线段，即为力臂；过杠杠的重心作竖直向下的力，即重力．解答：解：①由于木棒质地均匀，所以重心在其几何中心，过重心做竖直向下的带箭头的线段，即可表示出重力，大小为10N；②图中的杠杆以B点为支点，拉力F方向竖直向上，过B点做力F的垂线，那么所得垂线段即为力F的力臂L．点评：会画重力的示意图，会根据力臂的画法，准确画出力臂．14．请在图中画出F1的力臂（o是支点）.考点：力臂的画法．专题：简单机械．分析：力臂是从支点到力的作用线的距离，确定支点O和F1的作用线，从支点到作用线的距离即为F1的力臂．解答：解：已知支点为O，延长F1的作用线，做出从支点O到力F1的作用线的垂线段，即为其力臂L1．如图所示：点评：力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．④用字母L1或l2标出．15．画出图中杠杆的动力F的力臂l.考点：力臂的画法．专题：图像综合题．分析：根据力臂是从支点到力的作用线的距离作图即可．解答：解：由支点O向F的作用线做垂线，垂线段L即为F的力臂，如下图所示：点评：此题主要考查了有关力臂的画法，首先要掌握力臂的概念，找出支点和力的作用线，从而正确地画出力臂．二．解答题（共12小题）16．如图所示，将边长为10cm的正方体合金块，用细绳挂在轻质杠杆的A点处，在B点施加力F1=30N时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0．撤去F1，在B点施加F2时，合金块对地面的压强为1.2×103Pa．（OB=3OA，g取10N/kg）（1）画出F2的力臂.（2）求合金块的质量．（3）求F2的大小.考点：力臂的画法；杠杆的平衡条件；压强的大小及其计算．专题：压强、液体的压强；简单机械．分析：（1）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．（2）根据杠杆平衡条件：F1L1=F2L2，求出A点对杠杆的拉力，即为合金块的重力，再利用G=mg求解质量；（3）根据直角三角形30°角对应的直角边等于斜边的一半（即杠杆OB长度的一半）；分析物体合金块所受的力，画出示意图，合金块受重力、绳子向上的拉力及地面对它的支持力，在这几个力的作用下处于静止状态；根据合金块对地面的压强，可求出其对地面的压力，则等于地面对物体的支持力，从而根据示意图列出各力之间的关系，代入数据便可求出拉力的大小；再根据杠杆平衡条件：F1L1=F2L2，将已知数据代入，便可求出F2的大小．解答：解：（1）延长力F2的作用线，然后过支点O向力的作用线引垂线段OC，即为其力臂L2，如图所示：（2）在B点施加力F1=30N时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0．对合金块进行受力分析可知，此时合金块受到竖直向下的重力和细绳对它竖直向上的拉力，并且这两个力是一对平衡力，根据杠杆平衡条件：F1L1=F2L2可得，G•OA=F1OB，即G•OA=30N•3OA，解得G=90N，合金块的质量m===9kg；（3）从图中可以看出，OBC为直角三角形，而直角三角形30°角对应的直角边等于斜边的一半，故拉力F2的力臂为L2=OB，撤去F1，在B点施加F2时，合金块对地面的压强为1.2×103Pa，对合金块进行受力分析可知，此时合金块受重力、绳子向上的拉力及地面对它的支持力，如图所示：F N=pS=1.2×103Pa×0.1m×0.1m=12NF A+F N=GF A=G﹣F N=90N﹣12N=78N，根据杠杆平衡条件：F2L2=F A OA，即F2•OB=78N•OB，解得F2=52N．答：（1）见解答图．（2）合金块的质量为9kg．（3）F2的大小为52N．点评：此题考查了对物体的受力分析、力臂的画法、力的合成，同时考查了有关压强公式的应用及杠杆平衡条件的应用，是一道综合性题目．同时还要求具备一定的数学能力，对学生来说有一定的拔高难度，属于难题．17．如图是一种健身器械，AOB可视为杠杆．图中小明同学用力竖直向下拉杠杆，重物被抬起，此时阻力臂小于（选填“大于”、“小于”或“等于”）动力臂．小明同学想通过增大向下拉力来加大训练强度，请你利用杠杆平衡条件，给小明提出一条合理的建议：增大物重 .考点：力臂的画法；杠杆的平衡条件．专题：简单机械．分析：从支点到力的作用线的垂线段叫力臂；从动力臂和阻力、阻力臂的大小关系分析，动力臂越小越费力，阻力或阻力臂越大越费力．解答：解：由图知，重物对杠杆的拉力方向竖直向下，OA为阻力臂；人的拉力竖直向下，从O点到人的拉力作用线的距离是动力臂，比较知，阻力臂小于动力臂；由杠杆平衡条件F1L1=F2L2可以看出：要达到增大训练强度，使人的拉力F1增大，在阻力臂一定的情况下，可以采取增大物重（阻力），减小动力臂（向左拉或向右拉）的措施．故答案为：小于；增大物重．点评：杠杆可分为：省力杠杆、费力杠杆和等臂杠杆，省力杠杆省力但费距离，费力杠杆费力省距离，等臂杠杆既不省力也不费力．18．胶棉拖把的主要结构如图甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O点转动，胶棉夹将棉头中多余水挤出后便可清理地板，请在图乙示意图中画出：（1）动力F1的力臂l1；（2）作用在B点的阻力F2．考点：力臂的画法．专题：简单机械．分析：（1）根据力臂的概念画出F1的力臂L1．（2）阻力是阻碍杠杆转动的力．解答：解：（1）反向延长F1的作用线，标出从支点O到动力F1作用线的距离，即为动力臂L1；（2）动力F1的作用是使杠杆沿逆时针方向转动，而阻力F2的作用是阻碍其转动，所以F2的方向垂直于杆向下，如图所示：点评：画力臂，关键是确定支点和力的作用线，从支点向力的作用线引垂线，垂线段的长度即为力臂，只要细心，不会出错．19．杠杆OA可绕O点转动，受力情况如图所示．请作出力F的力臂L.考点：力臂的画法．专题：简单机械．分析：力臂即支点到力的作用线的距离．找到支点向力的作用线作垂线即可．解答：解：从支点O向F的作用线作垂线，并标出力臂L．如图所示：．点评：本题考查了力臂的作法，属于基本技能的考查．关键是要作出支点到力所在的直线的垂线段．20．如图中活塞抽水机的柄是一根弯曲的杠杆，请画出动力F的力臂L.考点：力臂的画法．专题：简单机械．分析：力臂是支点到力的作用线的距离．根据力臂的概念画出F的力臂L．解答：解：反向延长F的作用线，标出从支点到动力作用线的距离，即为力臂L．如图所示：。

作图题1．请标明图中杠杆的支点：2．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母G表示．3．画出图中各力的力臂：4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，与手作用在起子上力的力臂．请在图中表示．6．试在图上画出Ｆ1和Ｆ2的力臂7．在右图中画出力Ｆ对支点O的力臂，并用字母G表示．8．如下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．9．画出并标明图中Ｆ、G对支点O的力臂．10．画出图中各力的力臂．11．画出图中Ｆ1和Ｆ2的力臂G1和G2．12．画出图中杠杆所受各力对于点O的力臂〔不计杠杆所受的重力〕13．图中杠杆所受的重力G和拉力Ｆ的力臂．14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．15．画出图中，加在杠杆上的动力Ｆ的力臂．16．如下列图，试画出杠杆OA所受力的力臂〔OA杆的质量忽略不计〕17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示与重力的力臂．18．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．19．画出图中杠杆所受各力对于支点O的力臂〔不计杠杆所受重力〕20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2．21．如下所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用G1、G2表示它们．22．画出如下各力的力臂〔如图〕23．画出如下各力的力臂〔如图〕24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和G2标明．25．画出图中Ｆ1和Ｆ2的力臂．26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O的力臂，并分别用字母G1和G2表示．27．如下列图，一木杆可绕固定轴O自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G对O点的力臂．28．画出图1和图2中各力的力臂．29．如下列图的杠杆，左边挂有两个各重10牛顿的一样钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力．30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉收缩，动力Ｆ1作用在A点上，阻力Ｆ2作用在B点上，请在图中画出各力的力臂，在你所画的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．31．用如下列图的杠杆提起重物，O是杠杆的支点，假如在A点用力，在图中画出力Ｆ的力臂，并用字母G表示32．用道钉撬来撬铁路枕木上的道钉，O是支点，在图中作出它的动力臂和阻力臂．33．如下列图的杠杆中，O是支点．画出力Ｆ1、Ｆ2的力臂，并用字母G1、G2表示．34．先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂：35．如下列图装置中，O是支点，AO＝BC＝40厘米，OC＝30厘米，在A端悬挂50牛顿的重物时，在B端至少应加多大的力才能使整个装置处于平衡状态．试用力的图示法在图中画出这个力．36．在做“研究杠杆平衡条件〞的实验时，挂钩码前，使杠杆在水平位置平衡．实验中只有10个一样的钩码，杠杆上每格等距。

杠 杆 作 图 作 业１、如图所示，利用轻质杠杆将重物提升（杠杆从竖直位置拉到水平位置）。

请在图上作出杠杆的动力臂（l 1）和阻力臂（l 2）。

在重物提升的过程中拉力F 将 （选填：“变大”、“不变”、“变小”）。

２、如图所示，人的手臂相当于一个 （选填：“省力”、“费力”）杠杆，它的支点在O 点。

请画出图中铅球对手的作用力F 的力臂l 。

当曲肘弯曲将手中的铅球举起时，阻力臂的大小将 ，肌肉产生的力将 。

３、如图所示，请画出阻力F 2的力臂（l 2），并作出动力臂为l 1的动力（F 1）的作用线。

４、如图所示，将一根粗细均匀的硬棒从水平地面抬起，所用的力F 始终与棒垂直，请画出图示位置的动力臂（l 1）和阻力臂（l 2）。

在抬起的过程中力F 将 （选填：“变大”、“不变”、“变小”）。

５、如图所示，请画出铡刀上的动力臂（l 1）和阻力臂（l 2）。

在把物体铡断时，如果把物体向铡刀的内侧移动一点，则所用的力将 （选填：“变大”、“不变”、“变小”）。

（第1题图）（第3题图） O（第2题图）（第4题图） F 1 F 2 O （第5题图）（第6题图）６、如图所示，杠杆AOB 能绕与地面的接触点O 转动。

在B 端挂上重物G ，在A 端施加一个与OA 垂直的力F ，使杠杆在图示位置平衡。

请画出动力臂（l 1）和阻力臂（l 2）。

如果把力F 的方向转动到竖直向下，则在转动的过程中，为了使杠杆仍在原来的位置平衡，力F 的大小必须 （选填：“变大”、“不变”、“变小”）。

７、如图所示，AOB 为轻质杠杆，O 为支点，OA =OB ，在杠杆的B 端挂一重20N 的物体，要使杠杆在图示位置平衡，则在A 端施加的力F 至少为 N 。

并把这个力的作用线在图上画出。

８、如图所示，O 为杠杆AC 的支点，在B 处挂一个物体，AO =OB =BC ，为使杠杆在图示位置平衡，画出施加在杠杆上最小动力F 1的力臂l 1，并画出F 1的作用线。

2016年八年级物理杠杆力臂的画法专题训练一．解答题共29小题1．2015东平县模拟在图中画出力F1、F2的力臂L1、L2．2．2015长沙县校级模拟如图画出下面杠杆的动力臂与阻力臂．3．2015沛县校级模拟画出图中F1和F2的力臂．4．2015泰安二模作出图中拉力的力臂和重力的示意图．5．2014凉山州如图所示的杠杆中,已知动力F1和阻力臂L2,请你作出动力臂L1和阻力F2．6．2014佛山校级自主招生杠杆在力F1F2的作用下处于静止状态,L2是F2的力臂．在图中画出力F1的力臂L1以及阻力F2．7．2014相城区模拟图中,使杠杆OA保持静止,画出在A点所加最小力F1的示意图和阻力F2的力臂l2．8．2014崇明县三模杠杆AO在力F1、F2的作用下处于静止状态,L2是力F 2的力臂,在图中画出力F1的力臂L1和力F2．9．2014怀柔区二模在图中画出力F对支点O的力臂,并用字母L表示．10．2014淄川区一模图中AB是用软绳悬挂的杠杆,请在A点画出能使杠杆在图示位置平衡的最小拉力的示意图,并把力臂标出来．11．2014普宁市校级模拟为使如图所示的杠杆保持静止,在A点作用了一个动力F,力的方向不同,则大小也不同．请画出最小动力F的示意图和阻力的力臂．12．2014盘锦模拟如图所示杠杆OBA处于平衡状态,请分别画出力F1的力臂L1和力F2的力臂L2．13．2014丰台区二模画出图中F对支点O的力臂L．14．2014泰州一模如图所示的弯曲杠杆,OA=OC=CB,在A端吊一重物G,请问在哪一点加一最小的力F,使AOO为支点保持水平平衡,试画出此力的方向和力臂．15．2014锦州一模请你在图中画出小锤所受动力F的力臂L．16．2014沙湾区模拟如图所示,一杠杆OA可绕O点转动,一物体G挂在杠杆OA上,现用力F作用在A点使杠杆在如图位置保持静止,请作出物体G 所受重力的示意图和力F的力臂．17．2014金凤区校级一模如图所示,画出F1和F2的力臂．18．2015河南模拟如图所示,重为G的物体放在水平面上,小军站在地面上用力使其翻转,请画出作用在A点的推翻物体所用最小的力F的方向．19．2014镇赉县校级二模请按要求完成以下作图,图中AB是用软绳悬挂的杠杆,请在A点画出能使杠杆在图示位置平衡的最小拉力示意图．20．2014江阴市二模画出物体A重力示意图及使轻质杠杆保持平衡的最小的力F的示意图．21．2014秋张家港市校级期中如图,在杠杆AB上挂了一个重为G 的物体．为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F和它的方向及两力的力臂．22．2014秋常熟市校级月考如图,在杠杆ABCD上挂了一个重为G的物体．为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F和它的方向．23．2013西华县校级模拟如图所示,轻质杠杆的A点挂一重物G,绳受的拉力为F2,O为杠杆的支点．请在杠杆的端点B处画出使杠杆保持静止的最小的力Fl 的示意图,并作出F2的力臂l2．24．2013崇信县校级模拟在B点画出使杠杆AB在如图所示位置静止时所用最小力F的示意图．25．2013天河区一模一块质量分布均匀的长方形木板放在水平地面上,它所受重力为200N,长度为2m,现在要将木板从N端抬起1画出重力的示意图；2画出所用最小动力F的示意图和动力臂L；3此时最小动力F为N．板的厚度忽略不计26．2013秋句容市校级期末请按照题目要求作图：如图所示,为了让杠杆静止在图中位置,请画出在A点所施加的最小动力F及其力臂L；27．2013宛城区模拟如图所示,杠杆AB在纸面内图示位置静止,请你画出作用在A端点的最小力F的方向及其力臂L．28．2013春章丘市校级期末将如图所示的球体推上台阶,请画出最小推力的示意图．29．2013春新华区校级月考如图所示,画出使杠杆AB在图示位置静止时所用最小力F的方向及力臂l．2016年八年级物理杠杆力臂的画法专题训练参考答案与试题解析一．解答题共29小题1．2015东平县模拟在图中画出力F1、F2的力臂L1、L2．考点：力臂的画法．专题：简单机械．分析：根据力臂的正确画法作图,即过支点作力的作用线的垂线段．解答：解：过支点O作动力作用线和阻力作用线的垂线段,即动力臂L1和阻力臂L2．如图所示：点评：知道力与力臂的关系,会根据力臂的正确画法画出力或力臂．2．2015长沙县校级模拟如图画出下面杠杆的动力臂与阻力臂．考点：力臂的画法．专题：作图题．分析：已知支点、动力和阻力的方向,根据力臂的画法,过支点作动力作用线和阻力作用线的垂线段,即动力臂和阻力臂．解答：解：反向延长F1的作用线,分别过支点O作力的作用线的垂线段即可,即为两个力的力臂L1、L2．如下图所示：点评：找准支点是画力臂的关键．如果从支点向力的作用线引垂线时,与力的作用线不能相交,就要延长力的作用线．如画F1的作用线时,就要反向延长F1的作用线．3．2015沛县校级模拟画出图中F1和F2的力臂．考点：力臂的画法．专题：简单机械．分析：画力臂的方法：找到支点,用虚线延长动力和阻力的作用线,由支点作动力作用线的垂线是动力臂L1,由支点作阻力作用线的垂线是阻力臂L2．解答：解：1反向延长动力作用线F1,由支点作动力作用线的垂线,L1是动力臂．2反向延长阻力作用线F2,由支点作阻力作用线的垂线,L2是阻力臂．如下图．点评：本题考查力臂画法的掌握情况,熟记力臂的定义是准确作图的前提,本题是一道基础作图题．4．2015泰安二模作出图中拉力的力臂和重力的示意图．考点：力臂的画法；重力示意图．专题：重力、弹力、摩擦力；简单机械．分析：重力的作用点在木棒的重心,方向竖直向下；力臂的作法：过支点做重力作用线的垂线段．解答：解：过木棒的重心沿竖直向下画一条带箭头的线段,并用G表示；过支点B作拉力作用线的垂线段,即为拉力的力臂l1,如下图所示：点评：本题考查重力示意图和拉力力臂的画法,属于基础题．5．2014凉山州如图所示的杠杆中,已知动力F1和阻力臂L2,请你作出动力臂L1和阻力F2．考点：力臂的画法；力的示意图．专题：作图题；简单机械．分析：根据力与力臂的关系进行画图,即过支点作力的作用线的垂线段；过力臂的末端作垂直于力臂的作用力．解答：解：过支点O作垂直于F1作用线的垂线段,即L1；过L2的末端作用垂直于杠杆的阻力F2．如图所示：点评：明确力臂的概念,从支点向力的作用线画垂线,即可找出力臂的位置,阻力是阻碍杠杆转动的力,明确了这些基本概念便不难解决．6．2014佛山校级自主招生杠杆在力F1F2的作用下处于静止状态,L2是F2的力臂．在图中画出力F1的力臂L1以及阻力F2．考点：力臂的画法．专题：作图题；压轴题．分析：根据力与力臂的关系进行分析,即过支点作力的作用线的垂线段即力臂,过力臂的末端作垂直于力臂的作用力．解答：解：过支点O作垂直于动力作用线的垂线段即L1,过力臂L2的末端作垂直于力臂的力即阻力F2．图示如下：点评：知道力臂与作用力的关系,会根据力臂的画法画出正确的作用力或力臂．7．2014相城区模拟图中,使杠杆OA保持静止,画出在A点所加最小力F 1的示意图和阻力F2的力臂l2．考点：力臂的画法；力的示意图；杠杆中最小力的问题．专题：作图题；压轴题．分析：力臂是支点到力的作用线的距离．由杠杆的平衡条件可知,当杠杆平衡时,力臂最长,力最小．解答：解：由图知O是支点,F1作用在A点,最长力臂是OA,所以F1的方向要与OA垂直,这样才能保证其力臂是OA．如图所示．向力F2的作用线作垂线,作出力臂l2．如图所示：点评：力臂为支点到力的作用线的距离,为一垂线段,不是直线．注意最小力的判断：当杠杆平衡时,力臂最长的力就是最小力．8．2014崇明县三模杠杆AO在力F1、F2的作用下处于静止状态,L2是力F 2的力臂,在图中画出力F1的力臂L1和力F2．考点：力臂的画法．专题：图像综合题．分析：力臂是支点到力的作用线的距离,过L2的下端作出L2的垂线交杠杆于一点,为F2的作用点,再画出F2．解答：解：1做力F1的延长线,过支点O做力F1作用线的垂线段l1,则线段l1为力F1的力臂；2过力臂L2的右端,作垂直于L2的直线,与杠杆OA的交点为力F2的作用点,方向斜左下方,如图所示：点评：本题考查了力的示意图和力臂的画法．画力臂时关键要画出支点到力的作用线的垂线段．9．2014怀柔区二模在图中画出力F对支点O的力臂,并用字母L表示．考点：力臂的画法．专题：作图题．分析：根据力臂是支点到力的作用线的距离作图．解答：解：点评：本题考查了力臂的作法．关键是要作出支点到力所在的直线的垂线段．10．2014淄川区一模图中AB是用软绳悬挂的杠杆,请在A点画出能使杠杆在图示位置平衡的最小拉力的示意图,并把力臂标出来．考点：力臂的画法．专题：作图题；压轴题．分析：据杠杆平衡的条件,F1L1=F2L2,在杠杆中的阻力、阻力臂一定的情况下,要使所用的动力最小,必须使动力臂最长．而在通常情况下,连接杠杆中支点和动力作用点这两点所得到的线段最长,据此可解决此题．解答：解：杠杆可绕绳悬点转动,由杠杆平衡条件得：F0A=GOB,GOB一定时,要使A点的拉力最小,需要OA最大,当拉力与杠杆垂直时,力臂OA最大,OA即为力臂．如图所示．点评：画出杠杆中最小作用力的关键是找出最长的力臂,一般情况下支点到动力作用点的距离作为动力臂最长．11．2014普宁市校级模拟为使如图所示的杠杆保持静止,在A点作用了一个动力F,力的方向不同,则大小也不同．请画出最小动力F的示意图和阻力的力臂．考点：力臂的画法；杠杆中最小力的问题．专题：作图题．分析：1根据杠杆平衡的条件,F1×L1=F2×L2,在杠杆中的阻力、阻力臂一定的情况下,要使所用的动力最小,必须使动力臂最长．而在通常情况下,连接杠杆中支点和动力作用点这两点所得到的线段最长,据此可解决此题．2力臂指的是支点到力的作用线的距离,阻力臂就是从支点向阻力的作用线作垂线．解答：解：1由图可见,连接OB就是最长的动力臂,根据杠杆平衡的条件,要使杠杆平衡动力方向向上,据此可画出最小的动力F1,如下图：2重物的重力为阻力,则O到重力作用点的垂线段就是阻力臂,用L2表示,如下图：点评：要做出杠杆中的最小动力,可以按照以下几个步骤进行：①确定杠杆中的支点和动力作用点的位置；②连接支点与动力作用点,得到最长的线段；③经过动力作用点做出与该线段垂直的直线；④根据杠杆平衡原理,确定出使杠杆平衡的动力方向．12．2014盘锦模拟如图所示杠杆OBA处于平衡状态,请分别画出力F1的力臂L1和力F2的力臂L2．考点：力臂的画法．专题：简单机械．分析：力臂的画法：①首先根据杠杆的示意图,确定杠杆的支点．②确定力的作用点和力的方向,画出力的作用线．③从支点向力的作用线作垂线,支点到垂足的距离就是力臂．解答：解：分别反向延长力的作用线F1和F2,从O做F1的垂线段就是F1的力臂,从O做F2的垂线段就是F2的力臂．故答案为：点评：作力臂时要找好支点与力的作用线,因为力臂是从支点到力的作用线的距离．13．2014丰台区二模画出图中F对支点O的力臂L．考点：力臂的画法．专题：图像综合题．分析：要解决此题,需要掌握力臂的概念,知道力臂是从支点到力的作用线的距离．由支点向力的作用线做垂线,垂线段的长度即为力臂．解答：解：首先延长F的作用线,由支点O向F的作用线做垂线,垂线段的长度为F的力臂L．如图所示：点评：此题主要考查了有关力臂的画法,首先要掌握力臂的概念,找出支点和力的作用线．从而正确地画出力臂．14．2014泰州一模如图所示的弯曲杠杆,OA=OC=CB,在A端吊一重物G,请问在哪一点加一最小的力F,使AOO为支点保持水平平衡,试画出此力的方向和力臂．考点：力臂的画法．专题：作图题．分析：根据杠杆平衡的条件,F1×L1=F2×L2,在杠杆中的阻力、阻力臂一定的情况下,要使所用的动力最小,必须使动力臂最长．而在通常情况下,连接杠杆的支点和动力作用点这两点所得到的线段最长,据此可解决此题．解答：解：连接OB就是最长的动力臂,根据杠杆平衡的条件,要使杠杆平衡动力方向向上,据此可画出最小的动力,如图所示：点评：要做出杠杆中的最小动力,可以按照以下几个步骤进行1、确定杠杆中的支点和动力作用点的位置2、连接支点与动力作用点,得到最长的线段3、经过动力作用点做出与该线段垂直的直线4、根据杠杆平衡原理,确定出使杠杆平衡的动力方向．15．2014锦州一模请你在图中画出小锤所受动力F的力臂L．考点：力臂的画法．专题：简单机械．分析：已知支点、动力的方向,根据力臂的画法,过支点作动力作用线的垂线段,即动力臂．解答：解：过支点O作动力作用线的垂线段即可,如图所示：点评：本题考查了力臂的画法．画力臂时关键是要画出支点到力的作用线的垂线段．16．2014沙湾区模拟如图所示,一杠杆OA可绕O点转动,一物体G挂在杠杆OA上,现用力F作用在A点使杠杆在如图位置保持静止,请作出物体G 所受重力的示意图和力F的力臂．考点：力臂的画法．专题：作图题；简单机械．分析：画重力的示意图要先分析力的三要素,再从作用点重心开始,用带箭头的线段来表示出这个力；画力F的力臂要从支点向力的作用线画垂线,必要时应延长力的作用线．解答：解：物体M的重力作用在重心,方向竖直向下,反向沿长F的作用线,从支点向其画垂线,垂线段所表示的就是它的力臂．如图所示：点评：本题考查了作力的示意图、作力臂等问题,知道力臂的概念、掌握力的示意图的作法、熟练应用杠杆平衡条件即可正确解题．17．2014金凤区校级一模如图所示,画出F1和F2的力臂．考点：力臂的画法．专题：简单机械．分析： 力臂是支点到力的作用线的距离,因此要先确定支点,然后判断力的方向,再过支点做出力的作用线的垂线,支点到力的作用线的距离,即为所求作的力臂．解答： 解：已知支点为O,过点O 作力F 1的垂线段L 1,作力F 2的垂线段L 2,那么L 1、L 2即为所求作的力臂．如图所示：点评： 本题考查了力臂的作法．关键是要作出支点到力的作用线的垂线段． 18．2015河南模拟如图所示,重为G 的物体放在水平面上,小军站在地面上用力使其翻转,请画出作用在A 点的推翻物体所用最小的力F 的方向．考点： 杠杆中最小力的问题．专题： 简单机械．分析：在阻力与阻力臂一定的情况下,动力臂越大,动力越小,根据图示确定最大动力臂,然后作出最小推力．解答：解：由杠杆平衡条件可知,在阻力与阻力臂一定的情况下,动力臂越大,动力越小,由图示可知,使物体向左翻转时,物体左下端点与地面的接触点是支点,物体对角线是最大动力臂,当力作用在右上端点时,推力最小,如图所示：点评：本题考查了作最小推力的示意图,掌握力的示意图的作法、应用杠杆平衡条件即可正确解题．19．2014镇赉县校级二模请按要求完成以下作图,图中AB是用软绳悬挂的杠杆,请在A点画出能使杠杆在图示位置平衡的最小拉力示意图．考点：杠杆中最小力的问题；力的示意图．专题：作图题；压轴题．分析：据杠杆平衡的条件,F1L1=F2L2,在杠杆中的阻力、阻力臂一定的情况下,要使所用的动长．而在通常情况下,连接杠杆中支点和动力作用点这两点所得到的线段最长,据此解答：解：杠杆可绕绳悬点转动,由杠杆平衡条件得：F0A=GOB,GOB一定时,要使A点的拉力力与杠杆垂直时,力臂OA最大,拉力示意图如图所示．点评：画出杠杆中最小作用力的关键是找出最长的力臂,一般情况下支点到动力作用点的距20．2014江阴市二模画出物体A重力示意图及使轻质杠杆保持平衡的最小的力F的示意图．考点：杠杆中最小力的问题．专题：简单机械．分析：力臂越长越省力,故连接OB,过B点做垂直于OB斜向上的力,即为最小的力．解答：解：根据此杠杆的形状,从O点到此杠杆的最左端B的距离最大,这是最长的力臂．所以力作用在杠杆的最左端,根据力臂的概念确定力的方向,如下图所示：点评：此题主要考查了杠杆最小力的画法．解决此类题目的关键是找出最长的力臂,然后根据力臂的概念确定力的方向．21．2014秋张家港市校级期中如图,在杠杆AB上挂了一个重为G 的物体．为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F和它的方向及两力的力臂．考点：杠杆中最小力的问题；力臂的画法．专题：简单机械．分析：使用杠杆时,当阻力和阻力臂一定时,动力臂越长,越省力；因此只需找出使动力臂最长的动力作用点,然后作动力臂的垂线即可．阻力为绳子对杠杆的拉力,大小等于物体的重力,过支点作阻力的垂线段即为阻力臂．解答：解：1阻力与阻力臂的乘积一定的情况下,最省力,即动力臂最长,由图知OB比OA长,所以OB做动力臂最长,过B点与OB垂直向上作垂线就得到动力F的方向,如下图所示：2阻力为绳子对杠杆的拉力,大小等于物体的重力,方向竖直向下,,如下图所示：过支点作阻力的垂线段,即阻力臂L2点评：此题既考查了力臂的画法,也考查了最小力的确定．根据杠杆的平衡条件,要使杠杆上的力最小,必须使该力的力臂最大,而力臂最大时力的作用点一般离杠杆的支点最远,所以在杠杆上找到离杠杆支点最远的点即力的作用点,这两点的连线就是最长的力臂,过力的作用点作垂线就是最小的力．22．2014秋常熟市校级月考如图,在杠杆ABCD上挂了一个重为G的物体．为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F和它的方向．考点：杠杆中最小力的问题．专题：作图题．分析：在阻力与阻力臂的乘积一定的情况下,要使动力最小,则动力臂必须最长,先确定最长动力臂的动力的作用点,然后过动力作用点做垂直于杠杆的作用力即可．解答：解：A为支点,所以力作用在杠杆的最右端,当动力臂是AD时,力臂最长,此时的力最小．过D做AD的垂线,沿此方向向上施加力即可,如下图所示：点评：此题既考查了力臂和力的画法、使用杠杆最小力的确定．根据杠杆的平衡条件,要使杠杆上的力最小,必须使该力的力臂最大,而力臂最大时力的作用点一般离杠杆的支点最远,所以在杠杆上找到离杠杆支点最远的点即力的作用点,这两点的连线就是最长的力臂．23．2013西华县校级模拟如图所示,轻质杠杆的A点挂一重物G,绳受的拉力为F2,O为杠杆的支点．请在杠杆的端点B处画出使杠杆保持静止的最小的力Fl 的示意图,并作出F2的力臂l2．考点：杠杆中最小力的问题；力臂的画法．专题：作图题；简单机械．分析：在阻力与阻力臂一定时,由杠杆平衡条件可知,动力臂越大,动力越小,根据图示确定最大动力臂,然后作出最小的动力；从支点作力的作用线的垂线段,即可作出力的力臂．解答：解：由图可知,力F1作用在B点时,力臂L1最大,此时力F1最小,力F1示意图如图所示；过支点作力F2作用线的垂线段,即可做出力臂L2,如图所示；故答案为：如图所示．点评：本题考查了作最小力示意图及作力臂问题,熟练应用杠杆平衡条件、由图示确定最大力臂是正确解题的关键．24．2013崇信县校级模拟在B点画出使杠杆AB在如图所示位置静止时所用最小力F的示意图．考点：杠杆中最小力的问题．专题：作图题．分析：使用杠杆时,若阻力和阻力臂一定时,动力臂越长,越省力；因此解答此题时,只需找出使动力臂最大的动力作用点,然后作动力臂的垂线即可．解答：解：用力方向与0B垂直,这样动力臂最长等于OB,最省力,如图所示．点评：在处理杠杆最小力的问题时,可按以下步骤进行：①确定支点和动力作用点；②过动力作用点做出与动力臂垂直的直线；此题中,易出现的错误是以A为动力作用点,但实际上这样得到的动力臂不是最长的,因此解题时一定不要被惯性思维所误导．25．2013天河区一模一块质量分布均匀的长方形木板放在水平地面上,它所受重力为200N,长度为2m,现在要将木板从N端抬起1画出重力的示意图；2画出所用最小动力F的示意图和动力臂L；3此时最小动力F为100 N．板的厚度忽略不计考点：杠杆中最小力的问题；重力示意图；杠杆的平衡条件；力臂的画法．专题：图像综合题．分析：1重力的作用点在木板的重心质量分布均匀的长方形木板的重心在其稽核中心上,方向竖直向下,利用力的示意图的画法作图；2抬起长方形木板的N端时,要克服的是木板的重力,要使动力最小,就要使动力臂最大．支点为M,动力作用点为N,并且垂直木板用力即可；3知道阻力木板重力、阻力臂、动力臂,利用杠杆平衡条件求最小动力F．解答：解：1从木板的重心O,竖直向下画一有向线段表示重力,G=200N,如图所示：2由于动力作用线过N点,要使动力臂最长,只能在动力与木板垂直时,动力臂最大,如图所示：3如下图,阻力臂L′=MO=1m,动力臂L=2m,G=200N,由杠杆平衡条件得：F×L=G×L′,即：F×2m=200N×1m,∴F=100N．故答案为：1如图；2如图；3100．点评：本题考查了力的示意图的画法、力臂的画法、杠杆平衡条件的应用,难点在第二问,要知道：在阻力和阻力臂一定时,动力臂越长、越省力．26．2013秋句容市校级期末请按照题目要求作图：如图所示,为了让杠杆静止在图中位置,请画出在A点所施加的最小动力F及其力臂L；考点：杠杆中最小力的问题；力臂的画法．专题：简单机械．分析：由杠杆平衡的条件知,当阻力与阻力的力臂的积为定值时,动力臂最大时,动力是最小的,此时的动力臂是支点到动力的作用点的距离．解答：解：1动力F最小时,其力臂最长,即为从支点到动力作用点的距离为力臂L；2力和力臂是垂直关系,故在A点做力臂L的垂线,方向向上,即为最小动力F．如图所示：点评：本题考查了最小动力和力臂的作法．作力臂关键是要画出支点到力的作用线的垂线段．要知道力和力臂成反比的关系．27．2013宛城区模拟如图所示,杠杆AB在纸面内图示位置静止,请你画出作用在A端点的最小力F的方向及其力臂L．考点：杠杆中最小力的问题；力臂的画法．专题：作图题；简单机械．分析：使用杠杆时,若阻力和阻力臂一定时,动力臂越长,越省力；因此解答此题,只需找出使动力臂最大的动力作用点,然后作动力臂的垂线即可．解答：解：。

作图题1．请标明图中杠杆的支点：2．用图所示的杠杆提起重物．O是杠杆的支点，在A 点用力，在图中画出力Ｆ的力臂，并用字母G表示．3．画出图中各力的力臂：4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．6．试在图上画出Ｆ1和Ｆ2的力臂7．在右图中画出力Ｆ对支点O的力臂，并用字母G 表示．8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．9．画出并标明图中Ｆ、G对支点O的力臂．10．画出图中各力的力臂．11．画出图中Ｆ1和Ｆ2的力臂G1和G2．12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）13．图中杠杆所受的重力G和拉力Ｆ的力臂．14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．15．画出图中，加在杠杆上的动力Ｆ的力臂．16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．18．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2．21．下列所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用G1、G2表示它们．22．画出下列各力的力臂（如图）23．画出下列各力的力臂（如图）24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和G2标明．25．画出图中Ｆ1和Ｆ2的力臂．26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O的力臂，并分别用字母G1和G2表示．27．如图所示，一木杆可绕固定轴O自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G对O点的力臂．28．画出图1和图2中各力的力臂．29．如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力．30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉收缩，动力Ｆ1作用在A点上，阻力Ｆ2作用在B点上，请在图中画出各力的力臂，在你所画的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．31．用如图所示的杠杆提起重物，O是杠杆的支点，若在A点用力，在图中画出力Ｆ的力臂，并用字母G表示32．用道钉撬来撬铁路枕木上的道钉，O是支点，在图中作出它的动力臂和阻力臂．33．如图所示的杠杆中，O是支点．画出力Ｆ1、Ｆ2的力臂，并用字母G1、G2表示．34．先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂：35．如图所示装置中，O是支点，AO＝BC＝40厘米，OC＝30厘米，在A端悬挂50牛顿的重物时，在B端至少应加多大的力才能使整个装置处于平衡状态．试用力的图示法在图中画出这个力．36．在做“研究杠杆平衡条件”的实验时，挂钩码前，使杠杆在水平位置平衡．实验中只有10个相同的钩码，杠杆上每格等距。

杠杆最小力臂的画法的物点挂一重为GBAC可绕支点O自由转动，在1．如图所示，一轻质杠杆F的示意图．体．为使杠杆在水平位置保持平衡，画出施加在杠杆上最小力，点加一最小的力F要使轻质杠杆在图示位置平衡，在杠杆的 A 5．如图所示，的示意图并画出它的力臂．请画出力 F，为支点，AO=60cm，OB=40cm，BC=30cm曲杆2．如图甲所示，AOBC自重不计，O．F的示意图及其力臂L要使曲杆在图示位置平衡，请作出最小的力和杠FA点画出所施加的最小动力6．为使杠杆在如图所示的位置静止，请在1杆受到的阻力F的示意图．2在图中位A3．如图所示的曲棒ABC可绕点的转轴转动，请画出要使曲棒ABC 置保持平衡时所需最小力的示意图．的G点挂一重物为O自由转动，在B可绕支点7．如图所示，一轻质杠杆AC 点施加的最小力F 的示意图．A物体．为使杠杆在水平位置保持平衡，画出在A抬离地面，在抬起时桌腿．如图所示，在课桌的4C点用最小的力把桌腿B ．点画出这个力的示意图，并标出它的力臂没有滑动．请在Cl上作AOBOGAOB8．如图所示，硬质杠杆上挂一重物，为支点．请你在杠杆页（共1第16页）．出使重物在图示位置静止时的最小力F及其力臂L、012．日常生活中，筷子夹食物时可视作杠杆，如图所示．根据给出的支点F和阻力臂l．动力作用点A、阻力F，请画出所用的最小动力F9．在图中，以O为支点，画出使杠杆保持平衡的最小力（保留作图痕迹）．221点处挂一个重物，请画出杠杆在B13．如图所示，AC为杠杆，O为支点，在是动力的作用点，若10．如图所示，用一根硬棒撬起一个石块，棒的上端A，并画出重物受到重力的L如图所示位置平衡时，受到的最小动力F及其力臂O用最小的力撬动石块，请标出此时杠杆的支点并画出最小动力F及动力臂L．示意图．14．如图所示，O为杠杆AC的支点，在B处挂一小球，AO=OB=BC为使杠杆在水平位置平衡，画出施加在杠杆上最小动力F的力臂L，并标出F的方向．211为支点提壶把，．如图所示，茶壶向杯中倒水时，若手作用在11A点，以O．请在图中画出）等臂或费力、省力杠杆（选填则它相当于一个“”“”“”15．如图，开瓶盖的起子可以看作是一个杠杆，．LF的示意图，并画出FA手作用在点时用的最小力的力臂请画出起子开瓶时在C点所用第2页（共16页）的最小动力并标出其力臂．F．要想用一个最小的力，推着一个圆筒越过障碍物，请在图上画出此力20C点对杠杆施加一个最小的力，使杠杆平．及其力臂L．在杠杆上的16A点挂一重物，在衡在图中所示的位置．试画出这个力的示意图和力臂．．如图示，是一侧带有书柜（其中以放满了书）的办公桌．现在用力把办公21标出是支点，画出将重物提升时所用动力最小的动力示意图．桌一端稍抬离地面，此时可以把办公桌等效成一个杠杆．请在图中用“O”17．图中O．F的方向和这个力的力臂L”这个“杠杆的支点，并画出这个最小的力在图中ABCA点的转轴转动，请画出要使曲棒18．如图所示的曲棒ABC可绕位置保持平衡时所需的最小力的示意图．售货员向下按扶把，如图是列车上售食品的手推车，当前轮遇到障碍物时，22．使手推车前轮向上翘起，请画出售货员所用的最小动力及其力臂．．如图所示，要把长方体木箱向左边推翻倒，并要使所用的力最小，试在图1923．如图为某一轻质杠杆，其中O点为支点，在B点悬挂一物体，要使杠杆中作出这个最小的力．第3页（共16页）的示点画出所需的最小力F在图中位置处于静止（平衡）状态，在图中的A 意图及其力臂．请为阻力作用点．A为动力作用点，BO27．如图，杠杆处于平衡状态，为支点，的示意图．A点的最小动力F在图中画出阻力F的力臂l，以及作用在122 F24．在图A点画出使轻质杠杆保持平衡的最小力的示意图并画出它的力臂．，为使杠杆在水平处挂着一重物G25．如图所示，一根杠杆可绕O点转动，B，，BC=30cmAO=60cm，OB=40cmAOBC28．如图，杠杆自重不计，O为支点，的示意图．点画出所施加的最小动力位置保持平衡，请你在AF在杆上某处挂一物体，要使杠杆在图示位置平衡．请在图中画出最小的动力和物体受到的重力示意图．F、动力臂L11FA为支点，为动力作用点，26．如图：这是用螺丝刀撬起图钉的示意图，O2F的示意图．A的力臂为阻力．请在图中画出阻力Fl及作用在点的最小动力12229．小军用钉锤拔钉子的情景如图所示．①作出铁锤受到的重力和支持力的示意图．②作出小军拔铁钉时使用最小力的示意图．第4页（共16页）（保F为支点，画出使杠杆保持平衡的最小力．在甲图AB为一曲形杠杆，O30 留作图痕迹）．为手握鱼竿的作用点，请A．如图所示为钓鱼竿钓鱼的示意图．31O为支点，F及其力臂．的力臂，最小的动力在图中画出鱼线对钓鱼竿拉力F12165第页（共页）参考答案与试题解析的物点挂一重为G可绕支点O自由转动，在B1．如图所示，一轻质杠杆AC F的示意图．体．为使杠杆在水平位置保持平衡，画出施加在杠杆上最小力解：【解答】，即最的作用力FC点离支点最远，故最长的力臂为OC，过C点作垂直于OC在图中位ABCA点的转轴转动，请画出要使曲棒3．如图所示的曲棒ABC可绕小的力，如图所示：置保持平衡时所需最小力的示意图．，，BC=30cm，O为支点，AO=60cm OB=40cm．2如图甲所示，曲杆AOBC自重不计，．要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂L垂直，又因AC，则F与，连接【解答】解：由题意知，最长的力臂为AC AC方向应垂FF应使杠杆沿逆时针转动，因此G为使杠杆沿顺时针转动，所以向上．如图所示：直AC，解：根据杠杆平衡的条件可知，力臂越长越省力，因为OB=40cm【解答】点A OA作为力臂最长，所以过OA=60cm BC=30cm，所以OC=50cm，而，故的示意图．如图所示：的有向线段，方向向上，即为最小的力作垂直于OA F166第页（共页）A抬离地面，在抬起时桌腿点用最小的力把桌腿．如图所示，在课桌的CB4 ．C点画出这个力的示意图，并标出它的力臂l没有滑动．请在就是最长的动力臂，根据杠杆平衡条件可知，此时动力OA【解答】解：连接的垂线，据此可OAA 点作最小；要使杠杆平衡，动力的方向应竖直向上，过画出最小的动力F，如图所示：解：力臂最大时，力最小，而力臂最大时，力的作用点一般离支点最【解答】然后垂直于远，找出最远的点然后把这个点和支点连接起来就是最长的力臂，力臂做出力的示意图，标上字母就可以了．故答案为：和杠点画出所施加的最小动力6．为使杠杆在如图所示的位置静止，请在AF1杆受到的阻力F的示意图．2，A 点加一最小的力F要使轻质杠杆在图示位置平衡，5．如图所示，在杠杆的请画出力F 的示意图并画出它的力臂．【解答】解：为最长的根据杠杆的平衡条件，要使动力最小，则动力臂应最长，即连接OA阻的方向竖直向下，F垂直且向上，动力的方向与动力臂，OA杠杆受到阻力2页（共7第16页）力作用在B点，如图所示：出使重物在图示位置静止时的最小力F及其力臂L．【解答】解：根据杠杆平衡条件，动力臂越长越省力，力的作用点确定，从支点到动力作用点的距离便为最长的力臂；图中O为支点，要使杠杆平衡且动的GAC7．如图所示，一轻质杠杆可绕支点O自由转动，在B点挂一重物为力最小，就应该让力F作用在A点，OA是最长的力臂，则力F应与OA垂直F的示意图．物体．为使杠杆在水平位置保持平衡，画出在A点施加的最小力且向上．如图所示：【解答】解：根据杠杆平衡的条件，F×L=F×L，在杠杆中的阻力、阻力臂2211一定的情况下，要使所用的动力最小，必须使动力臂最长．C点离支点最远，9．在图中，以O为支点，画出使杠杆保持平衡的最小力，过A点作垂F（保留作图痕迹）．，故最长的力臂为但是题目要求画出在A点施加的最小力F OA直于OA的作用力F，即最小的力，方向向上，如图所示：【解答】解：当力F作用在A点，并且与OA的连线垂直时，力臂最长，最省力．如图所示：上作AOB8．如图所示，硬质杠杆上挂一重物O，G为支点．请你在杠杆AOB第8页（共16页）是动力的作用点，若．如图所示，用一根硬棒撬起一个石块，棒的上端A10 ．O用最小的力撬动石块，请标出此时杠杆的支点并画出最小动力F及动力臂L ．为支点提壶把，O．如图所示，茶壶向杯中倒水时，若手作用在A点，以11．请在图中画）等臂”““杠杆（选填省力”、“费力”或则它相当于一个省力L．F出手作用在A点时用的最小力的示意图，并画出F的力臂点A【解答】解：由图示可知，当杠杆与地面的接触点为支点O时，作用在作最小O的动力力臂最大，所以此时动力最小，力垂直于杠杆向上，过支点力的作用线的垂线即为力臂L，如图所示．为支点提壶把，解：①茶壶向杯中倒水时，若手作用在【解答】A点，以O 在此使用过程中，动力臂大于阻力臂，是省力杠杆．动②根据杠杆平衡条件，当杠杆平衡，在阻力和阻力臂不变时，动力臂最长，FOAA，在点作力F的示意图，其作用线与垂直．OA力最小．所以，连接就是最小力，其力臂L如图：169第页（共页）示意图．的方向应该垂直杠杆向上，拉力F解：为使拉力最小，动力臂要最长，【解答】、．日常生活中，筷子夹食物时可视作杠杆，如图所示．根据给出的支点012最长，画出重力作用点，竖直向下画一带箭头的线即竖直向上，动力臂为OA l．、阻力动力作用点AF，请画出所用的最小动力F 和阻力臂212段表示重力，如图所示：；l最小，OA为动力臂解：过A点作OA的垂线，沿此方向用力F【解答】11l，如图所示：OB 为阻力臂2为使杠杆AO=OB=BCB为杠杆AC的支点，在处挂一小球，14．如图所示，O 的方向．，并标出F 的力臂在水平位置平衡，画出施加在杠杆上最小动力FL211为动力臂，即CO的力臂应最大，要最小，解：【解答】杠杆平衡时，动力FF11点，方向竖直向上，阻力即为小球对杠杆的拉力，方向竖直C点处挂一个重物，请画出杠杆在为支点，在为杠杆，．如图所示，13ACOB力F作用点在1，并画出重物受到重力的LF如图所示位置平衡时，受到的最小动力及其力臂向下，如图所示：1610第页（共页）解：【解答】点所用请画出起子开瓶时在C15．如图，开瓶盖的起子可以看作是一个杠杆，的最小动力并标出其力臂．C为作用在点的最小动力的力臂；【解答】解：由分析知：支点为A，AC．图中O是支点，画出将重物提升时所用动力最小的动力示意图．17 作垂直于AC的线段，方向向上，在线段的末尾标出箭头，答图如下：C过作动力最长，所以OA【解答】解：动力最小最，即动力臂最长，由图知OA F的方向，如下图所示：OA臂最长，过A点与垂直向下作垂线就得到动力点对杠杆施加一个最小的力，使杠杆平CA16．在杠杆上的点挂一重物，在衡在图中所示的位置．试画出这个力的示意图和力臂．1611第页（共页）在图中ABC可绕A点的转轴转动，请画出要使曲棒18．如图所示的曲棒ABC 位置保持平衡时所需的最小力的示意图．故答案为：如上图所示．垂直，又因F AC，则与AC【解答】解：由题意知，最长的力臂为AC，连接F20．要想用一个最小的力，推着一个圆筒越过障碍物，请在图上画出此力方向应垂应使杠杆沿顺时针转动，因此为G使杠杆沿逆时针转动，所以FFL．及其力臂解：根据杠杆平衡条件，动力最小，动力臂应最大，是圆的直径．连【解答】直AC向上．如图所示：方向垂直此直径斜向上即为接圆心与翻滚点，与圆的另一交点为力的作用点，L19．如图所示，要把长方体木箱向左边推翻倒，并要使所用的力最小，试在图．如图：最小力，圆筒直径长为力臂中作出这个最小的力．的最小作用力；点作垂直于OAOA解：支点为O，连接，然后过A【解答】如图所示：第12页（共16页）接支点与动力的作用点，为最长的动力臂，用大括号标出，标上字母符号L；在动力作用点处垂直动力臂斜向下画出动力，标上字母符号F21．如图示，是一侧带有书柜（其中以放满了书）的办公桌．现在用力把办公，如图所示：标出桌一端稍抬离地面，此时可以把办公桌等效成一个杠杆．请在图中用“O”L这个“杠杆”的支点，并画出这个最小的力F的方向和这个力的力臂．23．如图为某一轻质杠杆，其中O点为支点，在B点悬挂一物体，要使杠杆在图中位置处于静止（平衡）状态，在图中的A【解答】解：连接O与书柜的左上角就是最长的动力臂，根据杠杆平衡的条点画出所需的最小力F的示意图及其力臂．件，要使杠杆平衡动力方向向上，据此可画出最小的动力；【解答】解：故答案：连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡，动力方向向下，据此可画出最小的动力；如图所示：售货员向下按扶把，22．当前轮遇到障碍物时，如图是列车上售食品的手推车，使手推车前轮向上翘起，请画出售货员所用的最小动力及其力臂．24．在图A点画出使轻质杠杆保持平衡的最小力F的示意图并画出它的力臂．连【解答】解：支点在后轮的着地点如图，动力的作用点在手握车把的地方，第13页（共16页）如．、方向斜向上的最小作用力F连接OA，然后过A点作垂直于OA【解答】解：图所示：FA为动力作用点，26．如图：这是用螺丝刀撬起图钉的示意图，O为支点，2的示意图．l及作用在A点的最小动力FF为阻力．请在图中画出阻力的力臂122向这条线作垂线标出力臂F所在的直线，由支点O，为使杠杆在水平处挂着一重物G【解答】解：（1）作出力点转动，25．如图所示，一根杠杆可绕OB2位置保持平衡，请你在A点画出所施加的最小动力l．F的示意图．2）力臂越长越省力，最长的力臂即支点与作用点的连线，根据力臂的画法（2 的作用力即可．故答案为：作出垂直于OA【解答】解：即竖直向上，F的方向应该垂直杠杆向上，动力臂要最长，为使拉力最小，拉力最长，如图所示：OA动力臂为页（共第1416页）27．如图，杠杆处于平衡状态，O为支点，A为动力作用点，B为阻力作用点．请（2）画重力的示意图就是从重心开始，沿竖直向下的方向画一条带箭头的线段，如下图所示：的示意图．F 的力臂l，以及作用在A点的最小动力F在图中画出阻力122、斜向上OA，过A点做垂直于【解答】解：过支点O作阻力作用的垂线段l2；如图所示的作用力F1①作出铁锤受到的重力和支持力的示小军用钉锤拔钉子的情景如图所示．29．意图．②作出小军拔铁钉时使用最小力的示意图．28．如图，杠杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm，在杆上某处挂一物体，要使杠杆在图示位置平衡．请在图中画出最小的动力【解答】解：①重力的方向是竖直向下的，支持力的方向总是垂直于接触面．和物体受到的重力示意图．F、动力臂L11②力臂越长越省力，最长的力臂即支点与作用点的连线，然后根据力臂的画法故，而OA=60cm BC=30cm1【解答】解：（）因为OB=40cm，，所以OC=50cm 作出垂直于力臂的作用力即可．的垂线作为动力最省力，方向向上．OA A OA的力臂最长，所以过点作第1615页（共页）故答案为：L，如图所示：O向阻力F画垂线，就得到阻力臂【解答】解：①过支点22，它与杠杆垂直，此时的动力臂为点的最小动力应为图中的力F②作用在A1（保30画出使杠杆保持平衡的最小力FO．在甲图AB为一曲形杠杆，为支点，，如图所示：OA 留作图痕迹）．的连线垂直时，力臂最长，最省OBB点，并且与【解答】解：当力F作用在如图所示：力．为手握鱼竿的作用点，请AO为支点，．如图所示为钓鱼竿钓鱼的示意图．31 及其力臂．的力臂，最小的动力在图中画出鱼线对钓鱼竿拉力FF12第16页（共16页）。

..’.杠杆力臂作图题一.怎样画力臂呢? 作图步骤如下： 1、先找出支点O2、找到力的作用线（也就是过力的作用点，沿力的方向画一条虚线）3、过支点O 向力的作用线（虚线）作垂直线段。

（标出垂直符号）4、把垂直线段用大括号标出，并标出表示力臂的字母l 1和l 2（力臂用实线标出）简记为：一找点，二画线，三作垂线段，四标大括号。

练习巩固二、如图所示，利用轻质杠杆将重物提升（杠杆从竖直位置拉到水平位置）。

请在图上 作出杠杆的动力臂（l 1）和阻力臂（l 2）。

三、如图所示，将一根粗细均匀的硬棒从水平地面抬起，所用的力F 始终与棒垂直，请画出图示位置的动力臂（l 1）和阻力臂（l 2）。

四、图15是人们用木棒撬石块的示意图。

撬石块有两种方法：第一种是以B 点为点，在C 点用与棒垂直的力 F 1向下撬；第二种是以A 点为支点，在C 点用与棒垂直的力F 2向上撬。

(木棒自重不计) (1)在图中画出力F 1的力臂。

(2)若石块压在棒上的D 点正好是AB 的中点，你认为第 种方法更省力一些，理由是 。

OGF（第2题图）FO（第3题图）FG（1）（2）（3）F 2OF 1 AB.. ’.五、如图12—12所示，杠杆的B端挂一重物，在A点施加一个最小的力，使杠杆平衡在图中所示的位置上，试画出这个力的示意图.六、如图12—13所示，重为9 N的物体挂在B处，O为支点，要想使杠杆保持水平平衡，在A处施加的最小的力是_____N，方向_____.七、如图所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动．请在C点画出这个力的示意图，并标出它的力臂L．八、．如图为某一轻质杠杆，其中O点为支点，在B点悬挂一物体，要使杠杆在图中位置处于静止（平衡）状态，在图中的A点画出所需的最小力F的示意图及其力臂．九、如图12—14所示，用一根木棒撬大石头，没有撬动，为了撬动大石头，应将垫在木棒下的小石块向_____移动，这实质上是增大了_____，同时又减小了_____.十、人的肱二头肌收缩使人曲臂时的情况如图12—15所示，人的前臂是一个_________________力的杠杆，这种结构给人带来的好处是_____.十一、某同学在做俯卧撑运动时（如图所示），可将他视为一个杠杆，支点为O，他的重心在A点，支撑力为F，请画出重力和支撑力F的力臂．十二、如图所示，均匀杆可绕O转动，在力F作用下静止在水平位置，L为F的力臂，请在图中作出杆重力G示意图和力F的方向．13、如图12—8所示要使杠杆平衡，作用在A点上的力分别为F1、F2、F3，其中最小的力是（）A.沿竖直方向的力F1最小B.沿垂直杠杆方向的力F2最小C.沿水平方向的力F3最小D.无论什么方向用力一样大11.如图12—9所示，把一根均匀的米尺，在中点O支起，两端各挂四个钩码和两个钩码，恰好使米尺平衡，按下列方式增减钩码或移动钩码，下列几种方式仍能保持米尺平衡的是A.两边各加一个钩码B.两边钩码各向外移动一格C.左边增加一个钩码，右边向外移动一格D.左右两边的钩码各减少一个图12—14 图12—15图12—8图12—9。

作图题 ( 一次)
4．如图中平均直棒OA可绕 O点转动，请分别画出水平拉力Ｆ和重力G的力臂．6．试在图上画出Ｆ1和Ｆ2的力臂
7．在右图中画卖力Ｆ对支点O的力臂，并用字母G表示．
9．画出并注明图中Ｆ、G对支点O的力臂．
10．画出图中各力的力臂．
作图题 (二次)
12．画出图中杠杆所受各力关于点O的力臂（不计杠杆所受的重力）
13．图中杠杆所受的重力G和拉力Ｆ的力臂．
15．画出图中，加在杠杆上的动力Ｆ的力臂．
16．如下图，试画出杠杆OA所受力的力臂（OA杆的质量忽视不计）
19．画出图中杠杆所受各力关于支点O的力臂（不计杠杆所受重力）。

2021年物理中考真题及解答：杠杆及力臂的画法1.（2021•衡阳）如图所示，是我国古代《墨经》最早记述了秤的杠杆原理，有关它的说法正确的是（）A.“标”“本”表示力，“权”、“重”表示力臂B.图中的B点为杠杆的支点C.“权”小于“重”时，A端一定上扬D.增大“重”时，应把“权”向A端移2.（2021・威海）如图是撑杆跳运动员起跳动作示意图，请在图中画出运动员对撑杆A点竖直向下的拉力及其力臂。

第1题图第2题图第3题图3.（2021•西宁）如图所示，轻质杠杆OAB上挂一物体，拉力F使杠杆在图中位置平衡,请在图中画出力F的力臂L和物体所受的重力示意图。

5.（2021•南通）如图，轻质杠杆平衡，请作出动力巧的力臂11和杠杆所受阻力F2的示意图。

6.（2021•盐城）在图中画出钓鱼竿所受阻力F2的力臂L2。

7.（2021•娄底）如图所示，OA是均匀的轻质杆，在拉力F的作用下，杆处于水平状态，画出拉力F的力臂。

第7题图第8题图第9题图8.（2021•广安）如图所示是人走路的情形，可将人的脚视为一根杠杆。

请在图中画出动力F的力臂L。

9.（2021•福建）在图中画出使用铡刀时动力F的力臂L。

10.（2021•成都）由于土壤松动，一棵珍稀古树摇摇欲坠。

园艺师用绳子将古树系住，通过山体固定，对古树展开救助。

如图所示，把古树视为杠杆，O点为支点，A点为古树重心位置。

请画出：①古树受到的重力G的示意图；②绳子拉力的力臂L。

第10题图第11题图第12题图11.（2021•云南）在图中，画出动力F的力臂L。

12.（2021•赤峰）如图所示，用一根硬棒通过支点O撬起石头，画出石头所受重力G的示意图，以及力F的力臂L.13.（2021•通辽）如图所示是一种抽水马桶水箱自动上水装置的示意图。

当水箱内的水达到一定高度时，浮标带动杠杆AOB压住入水口，停止上水。

请在图中画出动力巧、阻力F2和动力臂L1。

第13题图第14题图第15题图14.（2021•常德）在图中画出力F的力臂。
