杠杆力臂的画法

杠杆专题复习杠杆作图题归类例析一、杠杆力臂的作法一找点，二画线（必要时反向延长或正向延长力的作用线），三作垂线段（力臂用虚线或实线表示），四标符号（标上直角符号和大括号，并标上力臂的字母）。

点拨：杠杆的支点、动力作用点和阻力作用点都必须在杠杆上，力臂和力的作用线必须垂直例：如图所示，作出图中各杠杆的动力和阻力的力臂。

二、最大动力臂和最小动力的作法例1：为使杠杆OA保持静止，画出在A点所加最小力F1的示意图和阻力F2的力臂l2．例2：如图丙所示，用螺丝刀撬起图钉．请在图上画出螺丝刀受到图钉阻力F2的力臂；并画出作用在螺丝刀柄上A点的最小动力F1的示意图三、根据力臂画力的作法例1：如下左图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止水平，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图。

例2：如下右图所示，杠杆在力F1、F2作用下处于平衡状态，l1为F1的力臂。

请在图中作出力F1。

四、情境设置题作图例1：请你在图中画出使用剪刀时，杠杆AOB所受动力F1的示意图。

例2：小华在动物园参观时，看到了如上图所示的场景，为使小熊猫不致于与石头相撞而受伤害，请你在杠杆AOB上作出使杠杆AOB在图所示位置静止时的最小力F1的示意图，图中O 为旋转点。

练习题：1.如图所示是一个指甲刀的示意图，它由三个杠杆ＡＢＣ、ＯＢＤ和ＯＥＤ组成，用指甲刀剪指甲时，下面说法正确的是（）A．三个杠杆都是省力杠杆B．三个杠杆都是费力杠杆C．ＡＢＣ是省力杠杆，ＯＢＤ、ＯＥＤ是费力杠杆D．ＡＢＣ是费力杠杆，ＯＢＤ、ＯＥＤ是省力杠杆2.室内垃圾桶平时桶盖关闭不使垃圾散发异味，使用时用脚踩踏板，桶盖开启。

根据室内垃圾桶的结构示意图可确定：（）A.桶中只有一个杠杆在起作用，且为省力杠杆B.桶中只有一个杠杆在起作用，且为费力杠杆C.桶中有两个杠杆在起作用，用都是省力杠杆D.桶中有两个杠杆在起作用，一个是省力杠杆，一个是费力杠杆3小明为了在取书时不把书架弄乱，设计了一个“方便书架”，每本书都加上一个“铁支架”(如图甲所示)。

《简单机械》全章复习与巩固（提高）【知识网络】【要点梳理】要点一、杠杆1.杠杆：一根在力的作用下能绕着固定点转动的硬棒就是杠杆。

杠杆的五要素是：支点、动力、阻力、动力臂和阻力臂，杠杆可以是直的硬棒，如撬棒等；也可以是弯的，如羊角锤。

2.力臂的画法：（1）明确支点，用O表示（2）通过力的作用点沿力的方向画一条直线（3）过支点O作该力的作用线的垂线（4）用两头带箭头的线段标示出支点到力的作用线的垂线段，写上相应的字母L1（或L2)3.杠杆的平衡：杠杆在力的作用下保持静止或匀速转动，杠杆就处于平衡状态。

要点诠释：1.杠杆的平衡条件是：动力×动力臂=阻力×阻力臂，用公式表示为F1L1= F2L2；杠杆的平衡不是单独由力或力臂决定的，而是由它们的乘积来决定的。

2.杠杆分类：（1）省力杠杆：L1＞L2，F1＜F2。

这类杠杆的特点是动力臂L1大于阻力臂L2，平衡时动力F1小于阻力F2，即用较小的动力就可以克服较大的阻力。

但是实际工作是动力移动的距离却比阻力移动的距离大，即要费距离。

如撬起重物的撬棒，开启瓶盖的起子、铡草用的铡刀等，都属于这一类杠杆。

（2）费力杠杆：L1＜L2，F1＞F2。

这类杠杆的特点是动力臂L1小于阻力臂L2，平衡时动力F1大于阻力F2，即要用较大的动力才能克服阻力完成工作，但它的优点是杠杆工作时，动力移动较小的距离就能使阻力移动较大的距离。

使工作方便，也就是省了距离。

如缝纫机踏板、挖土的铁锨、大扫帚、夹煤块的火钳，这些杠杆都是费力杠杆。

（3）等臂杠杆：L1=L2，F1=F2。

这类杠杆的动力臂L1等于阻力臂L2，平衡时动力F1等于阻力F2，工作时既不省力也不费力，如天平、定滑轮就是等臂杠杆。

要点二、滑轮及滑轮组1.定滑轮：如下图甲所示，我们可把一条直径看成杠杆，圆心就是杠杆的支点，因此，定滑轮实质是等臂杠杆。

定滑轮的特点是它的转轴（支点）不随货物上下移动。

2.动滑轮：如下图乙所示，特点是它的转动轴会随物体上下移动，它实质是动力臂为阻力臂2倍的省力杠杆，它的转动轴是阻力作用点。

生活中常见的杠杆模型及其力臂作图
开瓶起子：省力杠杆抽水机：省力杠杆自行车手闸：省力杠杆刹车踏板：省力杠杆开门把手：省力杠杆家用订书机：等臂杠杆
旅行箱：省力杠杆登山背囊：重物放在A点时，为省力杠杆
重物放在B点时，为费力杠杆
钓鱼杆：费力杠杆自拍杆：费力杠杆
1/ 3
镊子：费力杠杆筷子：费力杠杆
雨伞：费力杠杆马桶自动上水装置：费力杠杆手臂托重物：费力杠杆掰手腕：费力杠杆
手腕托重物：费力杠杆踮起脚跟：省力杠杆
指甲刀：ABC为省力杠杆，BOD、EOD为费力杠杆
2/ 3
弯腰提东西：费力杠杆
俯卧撑：省力杠杆
引体向上、仰卧起坐、下蹲运动：费力杠杆
用力张开夹子时：省力杠杆夹子夹住物体时：费力杠杆
3/ 3。

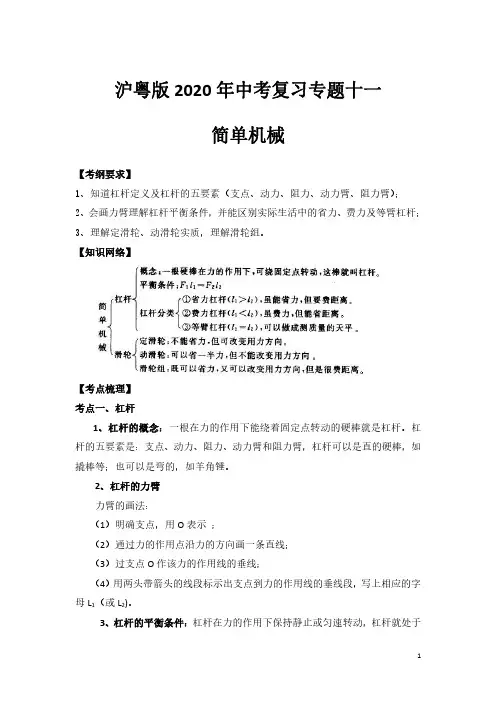

沪粤版2020年中考复习专题十一简单机械【考纲要求】1、知道杠杆定义及杠杆的五要素（支点、动力、阻力、动力臂、阻力臂）；2、会画力臂理解杠杆平衡条件，并能区别实际生活中的省力、费力及等臂杠杆；3、理解定滑轮、动滑轮实质，理解滑轮组。

【知识网络】【考点梳理】考点一、杠杆1、杠杆的概念：一根在力的作用下能绕着固定点转动的硬棒就是杠杆。

杠杆的五要素是：支点、动力、阻力、动力臂和阻力臂，杠杆可以是直的硬棒，如撬棒等；也可以是弯的，如羊角锤。

2、杠杆的力臂力臂的画法：（1）明确支点，用O表示；（2）通过力的作用点沿力的方向画一条直线；（3）过支点O作该力的作用线的垂线；（4）用两头带箭头的线段标示出支点到力的作用线的垂线段，写上相应的字母L1（或L2)。

3、杠杆的平衡条件：杠杆在力的作用下保持静止或匀速转动，杠杆就处于平衡状态。

要点诠释：杠杆的平衡条件：动力×动力臂=阻力×阻力臂，用公式表示为F1L1=F2L2注意：杠杆的平衡不是单独由力或力臂决定的，而是由它们的乘积来决定的。

杠杆分类：（1）省力杠杆：L1＞L2，F1＜F2这类杠杆的特点是动力臂L1大于阻力臂L2，平衡时动力F1小于阻力F2，即用较小的动力就可以克服较大的阻力。

但是实际工作是动力移动的距离却比阻力移动的距离大，即要费距离。

如撬起重物的撬棒，开启瓶盖的起子、铡草用的铡刀等，都属于这一类杠杆。

（2）费力杠杆：L1＜L2，F1＞F2这类杠杆的特点是动力臂L1小于阻力臂L2，平衡时动力F1大于阻力F2，即要用较大的动力才能克服阻力完成工作，但它的优点是杠杆工作时，动力移动较小的距离就能使阻力移动较大的距离。

使工作方便，也就是省了距离。

如缝纫机踏板、挖土的铁锨、大扫帚、夹煤块的火钳，这些杠杆都是费力杠杆。

（3）等臂杠杆：L1=L2，F1=F2这类杠杆的动力臂L1等于阻力臂L2，平衡时动力F1等于阻力F2，工作时既不省力也不费力，如天平、定滑轮就是等臂杠杆。

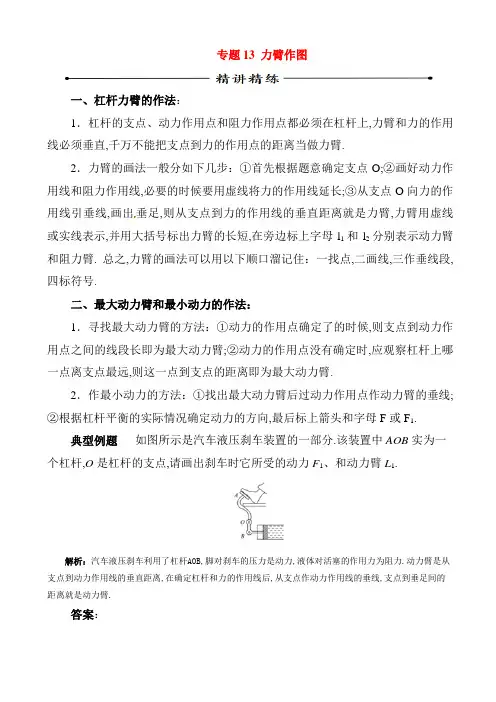

专题13 力臂作图一、杠杆力臂的作法：1．杠杆的支点、动力作用点和阻力作用点都必须在杠杆上,力臂和力的作用线必须垂直,千万不能把支点到力的作用点的距离当做力臂.2．力臂的画法一般分如下几步：①首先根据题意确定支点O;②画好动力作用线和阻力作用线,必要的时候要用虚线将力的作用线延长;③从支点O向力的作用线引垂线,画出垂足,则从支点到力的作用线的垂直距离就是力臂,力臂用虚线或实线表示,并用大括号标出力臂的长短,在旁边标上字母l1和l2分别表示动力臂和阻力臂. 总之,力臂的画法可以用以下顺口溜记住：一找点,二画线,三作垂线段,四标符号.二、最大动力臂和最小动力的作法：1．寻找最大动力臂的方法：①动力的作用点确定了的时候,则支点到动力作用点之间的线段长即为最大动力臂;②动力的作用点没有确定时,应观察杠杆上哪一点离支点最远,则这一点到支点的距离即为最大动力臂.2．作最小动力的方法：①找出最大动力臂后过动力作用点作动力臂的垂线;②根据杠杆平衡的实际情况确定动力的方向,最后标上箭头和字母F或F1.典型例题如图所示是汽车液压刹车装置的一部分.该装置中AOB实为一个杠杆,O是杠杆的支点,请画出刹车时它所受的动力F1、和动力臂L1.解析：汽车液压刹车利用了杠杆AOB,脚对刹车的压力是动力,液体对活塞的作用力为阻力.动力臂是从支点到动力作用线的垂直距离,在确定杠杆和力的作用线后,从支点作动力作用线的垂线,支点到垂足间的距离就是动力臂.答案：针对练习1 在如图所示中,画出螺丝刀撬图钉的力F1的力臂.1．如图针对练习2许多居民楼墙外用铁三角架搁放空调主机（如图所示）,要使铁架较为牢固、安全,应把主机放在A处还是B处： .请你在选择的主机上画出它的重力示意图和重力对O点的力臂．2．A;如图所示：解析：由杠杆的平衡条件可知：在动力臂和阻力大小不变时,可通过减小阻力臂来达到省力,故放在A处;重力的作用点在物体的重心,方向竖直向下,力臂是支点到力的作用线的垂直距离,如图所示.针对练习3在下图中画出力F对支点O的力臂L.3．如图所示L解析：作法：先延长力F的作用线,由支点O向力F的作用线做垂线,垂线段.的长度为力F的力臂L．如图所示;1．请在图中画出铅球对手的压力F的力臂L1．如图：2．如图所示解析：力臂是支点到力的作用线的距离．由杠杆的平衡条件可知,当杠杆平衡时,力臂最长,力最小．由图知O是支点,F1作用在A点,最长力臂是OA,所以F1的方向要与OA垂直,这样才能保证其力臂是OA．如图所示．向力F2的作用线作垂线,作出力臂l2．如图所示：3．园艺师傅使用如图所示的剪刀修剪树枝时,常把树枝尽量往剪刀轴O靠近,这样做的目的是为了（）A．增大阻力臂,减小动力移动的距离B．减小动力臂,减小动力移动的距离C．增大动力臂,省力D．减小阻力臂,省力4．如图所示的轻质杠杆AC（刻度均匀）可绕支点O自由转动.若在B点挂一重为30N 的物体,为使杠杆在水平位置平衡,可在杠杆上的_________点施加一个最小的作用力,则该最小作用力F = _________ N.4．A 7.5 解析：由2211l F l F =可得1221l l F F =,当施加的作用力最小时,力臂应最长,最长力臂为0A,F 的方向应竖直向上,设一格的长度为1cm,N cmcmN l l F F 5.741301221=⨯==5．不计重力的杠杆OB 可绕O 点转动,重为6N 的物体P 悬挂在杠杆的中点A 处,拉力F 1与杠杆成30°角,杠杆在水平位置保持平衡.请在图中画出拉力F 1的力臂,并求出此状态下拉力F 1=_______N.6．作图题：（1）如图所示为钓鱼竿钓鱼的示意图,O为支点,F1表示手对钓鱼竿的作用力,F2表示鱼线对钓鱼竿的拉力,请在图中画出力F1、F2的力臂l1、l2.（2）如图所示的杠杆中,已知动力F1和阻力臂L2,请你作出动力臂L1和阻力F2.（3）已知如图所示方框内有一个动滑轮,方框下挂一重物G,上有一拉力F,要使F=2G,请你画出方框内滑轮的正确绕法.（不计绳重,动滑轮的重和摩擦）6．如图所示（3）如图所示,滑轮在竖直方向受三个力的作用下处于静止状态,竖直向上的拉力F,两个竖直向下且大小都等于G的拉力,三个力的关系是F=2G1.【湖北省襄阳市2015中考物理试题】（2分）如图,在B端加一最小的力F B,使杠杆平衡,画出此力的方向,并画出F A的力臂.1.如图：2.【湖北省宜昌市2015年初中毕业生学业考试】如图所示,当用指甲剪剪指甲时,指甲剪可以看成多个杠杆的组合,请在图9中画出剪指甲时其中一个杠杆DBE的动力臂L1和阻力F2 .2.作图如下图3.【山东省德州市2015中考物理试题】胶棉拖把的主要结构如图甲所示,使用时先将棉头浸泡于水中吸水,再拉动拉手,使之绕O点转动,胶棉夹将棉头中多余水分挤出后便可清理地板.请在图乙的示意中画出：（1）动力F1的力臂l1;（2）作用在B点的阻为F2.3.如图：解析：由图可知,支点为O,由O点向力F1的作用线引垂线,作用出其力臂L1如图：阻力F2的作用点在B点,方向斜向下,阻力F2的示意图如图：4.【2015年广东省初中毕业生学业考试物理试题】如图,请在杠杆A处画出把物体拉起时的最小拉力F1,并画出拉力F1的力臂L1.4.如图：5.【河南省2015年中考物理试题】下图中OA为轻质杠杆,可绕O点转动,在点B处用细绳悬挂一重物,在A端施加动力F1,使杠杆在水平位置平衡.请画出杠杆受到的阻力F2及动力臂l1．.5.如图6.【湖南省邵阳市2015年中考物理试题】如图是用钓鱼竿钓鱼的情景,其中动力为F1,阻力为F2,请在图中作出阻力F2的力臂L2.6.如图解析：力臂就是从支点到力的作用线的距离.标出字母L.7.【河北省2015年中考物理试题】如图所示,将边长为10cm的正方体合金块,用细绳挂在轻质杠杆的A点处,在B点施加力F1=30N时,杠杆在水平位置平衡,合金块对水平地面的压强恰好为0.撤去F1,在B点施加力F2时,合金块对地面的压强为1.2×103Pa.（OB=3OA,g取10N/kg）（1）画出F2的力臂.（2）求合金块的质量.（3）求F2的大小.7.（1）见下图：（2）9kg;（3）52N8.【辽宁省营口市2015年初中毕业生毕业升学考试】如图所示,杠杆的N端挂一重物,在M点施加一个最小的动力使杠杆平衡.试画出这个最小的动力F1、动力臂L1和杠杆受到的阻力F2.8.见下图：9.【辽宁省盘锦市2015年初中毕业升学考试】如图所示,请画出宣传牌所受重力G 的示意图,并画出以B 为支点宣传牌静止时所受的另一个力F 及其力臂L .9.如下图所示解析：重力的作用点在宣传牌的中心,重力的方向是竖直向下的;以B 为支点时,另一个力作用在A 点,力的方向与杆是垂直的指向右侧,力臂等于AB 的长.M FON G F 1L 1 O N G10.【湖北省咸宁市2015年初中毕业生学业考试】如图中活塞式抽水机的柄是一根弯曲的杠杆,请画出动力F的力臂L.10.如图。

杠杆（画力臂、画最小力）、滑轮作图专项训练方法指导：画力臂方法：一点（支点）、一线（力的作用线）、作垂线一、画力臂1、如图，请画出力F对支点O的力臂L。

2、如图，请画出动力F的力臂和阻力F2的示意图；3、如图所示，杠杆A处挂一重为40N的物体，杠杆在拉力F的作用下保持平衡，O是杠杆的支点，请你画出拉力F的力臂和物体所受重力的示意图。

4、如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，请画出F1的力臂l1，和鱼线对钓鱼竿拉力F2的示意图。

5．图是汽车液压刹车装置的一部分。

该装置中AOB实质为一个杠杆，O点是杠杆的支点，请画出刹车时它所受的动力F1、阻力F2和动力臂l1。

6、古代护城河上有座吊桥,它的结构原理如图所示，把桥面看成是均匀杆OA,可以绕转轴O点在竖直平面内转动,请画出其动力臂L1和阻力臂L27、铡刀铡草时的示意图如图所示，请作出作用在铡刀上的动力F1、阻力F2的力臂。

8、如图所示，渔民用杠杆和滑轮的组合机械起吊鱼网．请画出杠杆O BA所受动力的力臂l1和阻力F2的示意图．9、如图所示，杠杆在水平位置平衡，货物A重200N，若拉力F1为动力，请在图中画出杠杆所受阻力F2的示意图及动力F1对支点O的力臂l1；10、如图丙所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂。

请在图中作出F2的力臂L2及力F1。

二、画最小力方法指导：连接支点和作用点的线段就是最长的力臂，再做出最小力1、如图所示，活塞式抽水机AOB部分可视为杠杆，O为支点，当与连杆相连的B点向上运动时，画出作用在手柄A点的最小动力F1及动力臂l1和B点所受的阻力F2。

2、如图所示中杠杆上B 点挂着重物G，若在A点施加一个最小的力F 使杠杆在图中的位置平衡，请画出此力的示意图。

3、图中，用鱼竿将鱼钓起，O为支点，请在图中画出作用在A点的最小动力F1以及鱼竿所受阻力F2的示意图．4、现在不少学校里放置了如图甲所示的带盖子的垃圾桶，他能有效阻隔垃圾散发的气味，图乙为打开桶盖时的简化图．若动力作用在A电上，请在图中画出：①桶盖重力G的力臂L；②作用在A点的最小动力F示意图．5、如图所示，曲杆AOBC自重不计，O为支点，AO = 60cm, OB = 40cm, BC = 30cm,要使曲杆在图示位置平衡，请作出最小动力F1的示意图及重物对杆拉力F2的力臂l.6.如图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画出最小作用力的示意图。

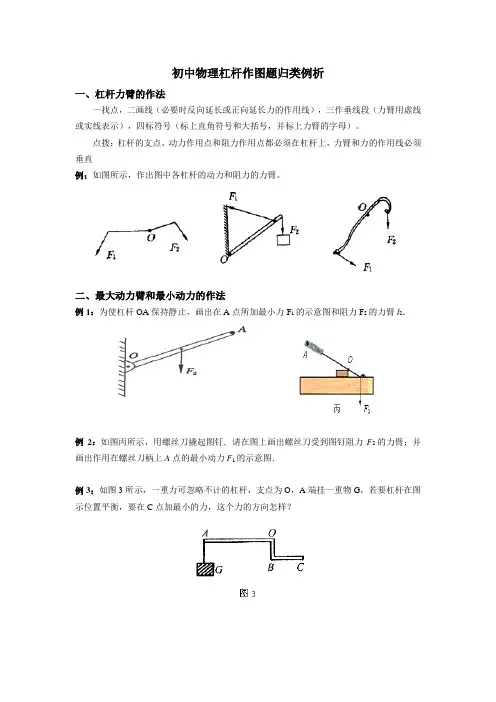

初中物理杠杆作图题归类例析一、杠杆力臂的作法一找点，二画线（必要时反向延长或正向延长力的作用线），三作垂线段（力臂用虚线或实线表示），四标符号（标上直角符号和大括号，并标上力臂的字母）。

点拨：杠杆的支点、动力作用点和阻力作用点都必须在杠杆上，力臂和力的作用线必须垂直例：如图所示，作出图中各杠杆的动力和阻力的力臂。

二、最大动力臂和最小动力的作法例1：为使杠杆OA保持静止，画出在A点所加最小力F1的示意图和阻力F2的力臂l2．例2：如图丙所示，用螺丝刀撬起图钉．请在图上画出螺丝刀受到图钉阻力F2的力臂；并画出作用在螺丝刀柄上A点的最小动力F1的示意图．例3：如图3所示，一重力可忽略不计的杠杆，支点为O，A端挂一重物G，若要杠杆在图示位置平衡，要在C点加最小的力，这个力的方向怎样？三、根据力臂画力的作法例1：如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图。

例2：如图6所示，杠杆在力、作用下处于平衡状态，为的力臂。

请在图中作出力。

四、情境设置题作图例1：画出作用在压水泵摇柄上力的力臂。

例2：杠杆在我国古代就有了许多巧妙的应用，护城河上安装的吊桥（图3）就是一个杠杆，它的支点是C点，画出绳对吊桥的拉力及拉力的力臂。

例3：请你在图3—1中画出使用剪刀时，杠杆AOB所受动力的示意图。

例4：小华在动物园参观时，看到了如上图所示的场景，为使小熊猫不致与石头相撞而受伤害，请你在杠杆AOB上作出使杠杆AOB在图所示位置静止时的最小力的示意图，图中O为旋转点。

例5：如图所示，使用羊角锤拔钉子，动力作用在锤柄上A点。

请作出拔钉子时所用最小动力的示意图。

（注意：请在图上保留为确保作图准确所画的辅助线）杠杆分类（1）L1＞L2时，叫省力杠杆，其特点是省了力但费了距离。

如开瓶盖的起子、铡刀、老虎钳、道钉撬等。

（2）L1＜L2时，叫费力杠杆，其特点是费了力但省了距离。

杠杆力臂与最小力的作图►类型一杠杆力臂作图1．[2021·] 如图1所示，用杠杆将物体A吊起，O点是支点，请画出拉力F1的力臂l1和物体A所受的重力G的示意图。

图12.[2021·] 用一杠杆提一重物，如图2所示，请画出图中力F的力臂。

图23．[2021 ·] 如图3所示，用轻质杆将一电灯吊起，O点是支点，请画出动力F1的力臂和阻力F2的示意图。

图34．如图4所示为古代护城河上安装的吊桥，请在图中作出绳拉力F的力臂。

图45．杠杆AO在力F1、F2的作用下处于静止状态，l2是力F2的力臂，在图5中画出力F1的力臂l1和力F2。

图56．如图6所示是一种抽水马桶的水箱自动上水装置示意图。

当水箱内的水到达一定深度时，浮标带动杠杆压住入水口，停顿上水。

请在图中作出F1、F2的力臂l1、l2，O为支点。

图6图77．如图7所示是汽车液压刹车装置的一局部。

该装置中AOB实为一个杠杆，O是杠杆的支点，请画出刹车时它所受的动力F1、阻力F2和动力臂l1。

8．如图8甲所示，当人曲臂将重物端起时，人的前臂可以看做一个杠杆。

请在图乙所示的示意图中画出力F1和F2的力臂。

图89．[2021 ·] 如图9(a)所示为小华用笤帚在扫地。

其中O为支点，作用在A点的动力为F1。

请在图(b)中画出作用在B点的阻力F2的示意图及其力臂l2。

图910．如图10甲所示为用食品夹夹鸡蛋的场景，我们把食品夹抽象为杠杆如图乙所示，请在图乙中画出阻力F2的示意图，并画出动力臂l1和阻力臂l2。

图1011.[2021·资阳] 胶棉拖把的主要构造如图11甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O点转动，胶棉夹将棉头中多余水分挤出后便可清理地板，请在图乙中画出动力F1的力臂l1和作用在B点的阻力F2。

图11►类型二最小力作图12．画出使杠杆AB在如图12所示位置静止时所用最小力F的作用点和方向。

画出图杠杆示意图中的动力臂和阻力臂．
1请画出图中杠杆的动力臂和阻力臂．
2若OA=50cm,0B=100cm,阻力F2=300N,则动力F1=
如图所示,一轻质杠杆下悬挂一个重物,请在图中画出动力臂和阻力臂,并在图中用半边大括号和字母标明
画出动力臂和阻力臂
1力臂是支点到力的作用线的距离,过支点作两个力的作用线的垂线段,即可作出相应的力臂．
2过支点O分别作动力F1、阻力F2的作用线的垂线段,然后标出符号,则L1和L2即为所求作的动力臂和阻力臂,如图所示
3过支点O分别作动力F1、阻力F2的作用线的垂线段,即为相应的动力臂L1、阻力臂L2,答图如下：
已知支点、动力和阻力的方向,根据力臂的画法,过支点作动力作用线和阻力作用线的垂线段,即动力臂和阻力臂．
解答：解：分别过支点O作力的作用线的垂线段即可,如图所示：
解：1如图所示
2已知L1=100cm,L2=50cm,F2=300N
根据杠杆平衡的条件可得：F1L1=F2L2
F1×100cm=300N×50cm
F1=150N
故答案为：150N
过杠杆的支点作出垂直于动力作用线和阻力作用线的垂线段,即动力臂和阻力臂．
解答：解：画出动力F和阻力G的作用线,从支点分别向这两条力的作用线作垂线,就是动力臂和阻力臂,如下图所
示．
1根据杠杆的示意图,确定杠杆的支点O．2确定力的作用点和力的方向,画出力的作用线．3从支点向力的作用线作垂线,支点到垂足的距离就是力臂．
解答：解：由图可知杠杆的。
