八年级下册物理杠杆作图题1．画出图中，加在杠杆上的动力Ｆ的力臂．请标明图中杠杆的支点：2．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．3．画出图中各力的力臂：4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．6．试在图上画出Ｆ1和Ｆ2的力臂7．在右图中画出力Ｆ对支点O的力臂，并用字母G表示．8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．9．画出并标明图中Ｆ、G对支点O的力臂．10．画出图中各力的力臂．11．画出图中Ｆ1和Ｆ2的力臂G1和G2．12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）13．图中杠杆所受的重力G和拉力Ｆ的力臂．14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．15．请标明图中杠杆的支点：16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．18．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母G表示．19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2．21．下列所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用G1、G2表示它们．22．画出下列各力的力臂（如图）23．画出下列各力的力臂（如图）24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和G2标明．25．画出图中Ｆ1和Ｆ2的力臂．26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O的力臂，并分别用字母G1和G2表示．27．如图所示，一木杆可绕固定轴O自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G对O点的力臂．28．画出图1和图2中各力的力臂．29．如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力．30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉收缩，动力Ｆ1作用在A点上，阻力Ｆ2作用在B点上，请在图中画出各力的力臂，在你所画的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．答案1．如图所示：2．标明力臂L1和L2各1分，画错一个扣2分．3．4．如图5．如图所示：6．如图所示：7．8．如图所示：9．如图所示：10．11．如图所示：12．如图所示：13．如图所示：14．如图所示：15．如图所示：16．如图所示：17．如图所示：18．如图所示：19．20．21．22．23．24．25．26．27．28．29．30．。

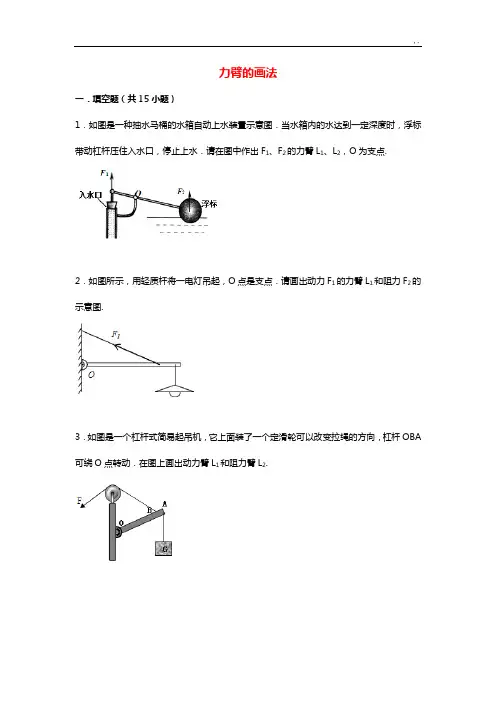

力臂的画法一．填空题（共15小题）1．如图是一种抽水马桶的水箱自动上水装置示意图．当水箱内的水达到一定深度时，浮标带动杠杆压住入水口，停止上水．请在图中作出F1、F2的力臂L1、L2，O为支点.2．如图所示，用轻质杆将一电灯吊起，O点是支点．请画出动力F1的力臂L1和阻力F2的示意图.3．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA 可绕O点转动．在图上画出动力臂L1和阻力臂L2.4．如图所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图中的L为动力F的力臂，请作出动力F的示意图（温馨提示：注意标明力F 的方向和作用点）.5．如图（甲）是果农用剪子修剪树枝的情景，乙图是甲图的简化图，A点是杠杆动力的作用点，O点是支点，F2是杠杆受到的阻力．请画出阻力臂和最小动力F1的示意图.6．作图题（1）请作出如图1杠杆所受拉力F的力臂.（2）螺线管通电后，请在图2标出螺线管的N、S极．7．如图所示是铁路建设中使用道钉撬撬道钉的示意图．请在图中画出动力F1的力臂L1；8．图中杠杆OA可以绕O点转动，使杠杆在图示位置平衡，画出阻力臂和最省力时作用力的方向．9．如图所示，o点为杠杆的支点，则图中线段是力F的力臂.10．（1）如图1是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心．以O为支点，画出力F的力臂和箱体所受重力的示意图.（2）如图2所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向．11．如图所示是液压汽车起重机的示意图．请分别画出作用在吊臂上的动力F的力臂和重物A受到的拉力.12．小芳探索人体内的杠杆，发现脖子里有一根杠杆，将脑袋往后仰时，颈关节相当于杠杆的支点，图1是她画的简化图，帮助人把脑袋往后仰的输出力、脖子后面的肌肉提供的输入力如图所示.（1）请在图1中画出输入力的力臂；（2）小明认为：杠杆在小芳画的输入力和输出力的作用下，该杠杆不能平衡．若要平衡，输出力必须如图2所示那样换为杠杆受到的阻力．你觉得（选填“小芳”或“小明”）的杠杆在如图所示两个力作用下能平衡；（3）在上述正确的杠杆平衡图中，根据公式，可判断输入力输出力（选填“大于”、“等于”、“小于”）.13．如图所示，以B为支点，重10N的匀质木棒AB在细绳拉力作用下保持静止，请画出木棒所受拉力的力臂以及所受重力的示意图.14．请在图中画出F1的力臂（o是支点）.15．画出图中杠杆的动力F的力臂l.二．解答题（共12小题）16．如图所示，将边长为10cm的正方体合金块，用细绳挂在轻质杠杆的A点处，在B点施加力F1=30N时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0．撤去F1，在B点施加F2时，合金块对地面的压强为1.2×103Pa．（OB=3OA，g取10N/kg）（1）画出F2的力臂.（2）求合金块的质量.（3）求F2的大小.17．如图是一种健身器械，AOB可视为杠杆．图中小明同学用力竖直向下拉杠杆，重物被抬起，此时阻力臂（选填“大于”、“小于”或“等于”）动力臂．小明同学想通过增大向下拉力来加大训练强度，请你利用杠杆平衡条件，给小明提出一条合理的建议： .18．胶棉拖把的主要结构如图甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O点转动，胶棉夹将棉头中多余水挤出后便可清理地板，请在图乙示意图中画出：（1）动力F1的力臂l1；（2）作用在B点的阻力F2.19．杠杆OA可绕O点转动，受力情况如图所示．请作出力F的力臂L.20．如图中活塞抽水机的柄是一根弯曲的杠杆，请画出动力F的力臂L.21．图中OA为轻质杠杆，可绕O点转动，在点B处用细绳悬挂一重物，在A端施加动力F1，使杠杆在水平位置平衡．请画出杠杆受到的阻力F2及动力臂L1.22．如图甲所示，当用指甲剪剪指甲时，指甲剪可以看成是多个杠杆的组合．乙中画出剪指甲时其中一个杠杆DBE的动力臂L1和阻力F2.23．（1）在“探究杠杆的平衡条件”实验中，用弹簧测力计沿BC方向拉杠杆，使杠杆平衡，如图1所示．请画出：①弹簧测力计对杠杆拉力F的示意图；②F的力臂.（2）如图2所示，开关闭合．①请在图中标出通电螺线管的N、S极；②用箭头标出图中磁感线的方向．24．如图是用钓鱼竿钓鱼的情景，其中动力为F1，阻力为F2，请在图中作出阻力F2的力臂.225．图中，杠杆OBA在图示位置静止，请画出作用在A点的力F的力臂l.26．如图1所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），图2为单侧钳柄及相连部分示意图．请在图2中画出钢丝钳剪钢丝时的动力臂L1和阻力F2.27．如图所示，利用动滑轮来提升一个物体，拉力F竖直向上．动滑轮其实就是一个变形的杠杆，请在图中标出它的支点O，并画出F的力臂L.力臂的画法参考答案与试题解析一．填空题（共15小题）1．如图是一种抽水马桶的水箱自动上水装置示意图．当水箱内的水达到一定深度时，浮标带动杠杆压住入水口，停止上水．请在图中作出F1、F2的力臂L1、L2，O为支点.考点：力臂的画法．专题：简单机械．分析：力臂是指支点到力的作用线的距离．已知支点、动力和阻力的方向，过支点作力的作用线的垂线段即可．解答：解：过支点O分别作动力作用线和阻力作用线的垂线段（即动力臂L1和阻力臂L2）．如图所示：．点评：要能找出杠杆的五要素，并且会根据力臂的画法画出正确的作用力或力臂．2．如图所示，用轻质杆将一电灯吊起，O点是支点．请画出动力F1的力臂L1和阻力F2的示意图.考点：力臂的画法．专题：简单机械．分析：力臂是从支点到力的作用线的垂直距离，从支点向动力作用线和阻力作用线引垂线段，线段的长度即为动力臂和阻力臂．解答：解：从支点作动力F1作用线的垂线段，线段的长度即为动力臂；电灯对杠杆的拉力是阻力，方向竖直向下，由此画出阻力的示意图．如图所示：点评：明确力臂的概念，从支点向力的作用线画垂线，即可找出力臂的位置，阻力是阻碍杠杆转动的力，明确了这些基本概念便不难解决．3．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA 可绕O点转动．在图上画出动力臂L1和阻力臂L2.考点：力臂的画法．专题：作图题．分析：此杠杆支点在O点，根据动力臂为支点到动力作用线的距离，阻力臂为支点到阻力作用线的距离，分别作出动力臂L1和阻力臂L2．解答：解：从支点向动力作用线引垂线，作出动力臂，用大括号标出，标上字母L1；从支点向阻力作用线引垂线，作出阻力臂，用大括号标出，标上字母L2；如图：点评：作力臂要先找到支点和力的作用线，再从支点向力的作用线引垂线，支点到垂足之间的距离为力臂的大小．4．如图所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图中的L为动力F的力臂，请作出动力F的示意图（温馨提示：注意标明力F 的方向和作用点）.考点：力臂的画法；力的示意图．专题：简单机械．分析：支点O、力臂L已知，根据力臂的作法：从支点向力的作用线作垂线段，作出动力F的示意图．解答：解：做出力臂L的垂线，与杠杆相交于一点，即F的作用点，由于G使杠杆沿顺时针方向转动，所以F方向应使杠杆沿逆时针方向转动，作用点在A点．如图所示：点评：此类题的关键是掌握杠杆五要素，然后根据杠杆的五要素作出相应的作用力或力臂，并且作图要求规范．5．如图（甲）是果农用剪子修剪树枝的情景，乙图是甲图的简化图，A点是杠杆动力的作用点，O点是支点，F2是杠杆受到的阻力．请画出阻力臂和最小动力F1的示意图.专题：图像综合题．分析：根据力臂是指从支点到力的作用线的距离作出阻力臂；根据杠杆平衡的条件，F1×L1=F2×L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题．解答：解：已知支点为O，过支点做阻力作用线的垂线段，用L2表示，即为阻力臂的示意图：已知动力的作用点为A，OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向左，据此可画出最小的动力．如图所示：点评：本题考查了最小动力和力臂的作法．作力臂关键是要画出支点到力的作用线的垂线段．要知道力和力臂成反比的关系．6．作图题（1）请作出如图1杠杆所受拉力F的力臂.（2）螺线管通电后，请在图2标出螺线管的N、S极.专题：磁现象、电生磁；简单机械．分析：（1）力臂是指从支点到力的作用线的距离，过支点O作F作用线的垂线段即可．（2）根据螺线管的线圈绕向和电流方向，利用安培定则可以确定螺线管的N、S极．解答：解：（1）反向延长力的作用线，然后过支点做力的作用线的垂线段，即为其力臂L，如图所示：（2）由图可知，电流从螺线管的右端流入、左端流出，结合线圈的绕向，利用安培定则可以确定螺线管的左端为N极，右端为S极．如图所示：点评：（1）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．（2）安培定则涉及三个方向：磁场方向；电流方向；线圈绕向．告诉其中的两个方向可以确定第三个方向．7．如图所示是铁路建设中使用道钉撬撬道钉的示意图．请在图中画出动力F1的力臂L1；考点：力臂的画法．专题：简单机械．分析：根据力臂是指从支点到力的作用线的距离画出力臂即可．解答：解：延长动力的作用线，然后过支点做力的作用线的垂线段，用L1表示，如图所示：点评：力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．8．图中杠杆OA可以绕O点转动，使杠杆在图示位置平衡，画出阻力臂和最省力时作用力的方向．考点：力臂的画法；力的示意图．专题：图像综合题．分析：由图可知，杠杆的阻力就是重物对杠杆的拉力，作用点在绳与杠杆的接触点上，方向竖直向下，按照力的示意图的画法画出阻力，然后按照力臂的画法画出其力臂；根据杠杆平衡的条件可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题．解答：解：过阻力的作用点，沿竖直向下的方向画一条有向线段，用F2表示，然后反向延长阻力的作用线．从支点向阻力的作用线引垂线段，即为其力臂L2，连接OA，OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，根据动力与垂直于力臂画出最小的动力；如下图所示：点评：此题考查力的示意图和力臂的画法，力臂是支点到力的作用线的距离，若支点与力的作用点的连线成为力臂，此时的力臂最大．9．如图所示，o点为杠杆的支点，则图中线段OA 是力F的力臂.考点：力臂的画法．专题：简单机械．分析：要解决此题需要掌握力臂的概念，知道力臂是从支点到力的作用线的距离．解答：解：图中OA是从支点到力的作用线F的距离，所以，OA是F的力臂．OB不是从支点到力的作用线F的距离，所以，不是F的力臂．故答案为：OA．点评：考查学生对力臂的概念的理解，关键是知道力臂是从支点到力的作用线的距离，基础题目．10．（1）如图1是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心．以O为支点，画出力F的力臂和箱体所受重力的示意图.（2）如图2所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向．考点：力臂的画法；重力示意图；通电螺线管的磁场．专题：磁现象、电生磁；重力、弹力、摩擦力；简单机械．分析：（1）根据支点是轮子轴心点O，力臂L是支点到力F的作用线的距离．重力的方向总是向下的，来解答此题．（2）根据电源的正负极可以确定线圈中的电流方向，再结合线圈的绕向，可以安培定则可以确定螺线管的NS极，进而利用磁极间的作用规律可以确定小磁针的转动方向．解答：解：（1）过O点作F的垂线即为F的力臂；过O′作竖直向下的作用力G即为箱体所受重力．如下图所示：（2）根据电源的正负极，可以确定电流从螺线管的右端流入，左端流出，结合线圈的绕向，可以确定螺线管的左端为S极，右端为N极；由于异名磁极相互吸引，同名磁极相互排斥，所以小磁针的N极将靠近螺线管的S极，小磁针的S极将远离螺线管的S极，而像右转动．答案如下图所示：点评：（1）本题考查了力的示意图和力臂的画法．作力臂关键是要画出支点到力的作用线的垂线段．（2）安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，告诉其中的两个方向可以确定其中的另一个方向．11．如图所示是液压汽车起重机的示意图．请分别画出作用在吊臂上的动力F的力臂和重物A受到的拉力.考点：力臂的画法；力的示意图．专题：图像综合题．分析：力臂的概念：力臂是指从支点到力的作用线的距离；物体A受到绳子的拉力竖直向上，根据力的示意图的做法，作出拉力的示意图．解答：解：从支点O向动力F的作用线作垂线段，即动力臂；A受到重力和绳子的拉力的作用，重力方向竖直向下，拉力沿绳子竖直向上，作用点在物体A上表面．如图所示：点评：本题考查了作力臂及力的示意图，是一道基础题，应注意作图的规范，总结作图方法．力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．12．小芳探索人体内的杠杆，发现脖子里有一根杠杆，将脑袋往后仰时，颈关节相当于杠杆的支点，图1是她画的简化图，帮助人把脑袋往后仰的输出力、脖子后面的肌肉提供的输入力如图所示.（1）请在图1中画出输入力的力臂；（2）小明认为：杠杆在小芳画的输入力和输出力的作用下，该杠杆不能平衡．若要平衡，输出力必须如图2所示那样换为杠杆受到的阻力．你觉得小明（选填“小芳”或“小明”）的杠杆在如图所示两个力作用下能平衡；（3）在上述正确的杠杆平衡图中，根据公式F1L1=F2L2，可判断输入力大于输出力（选填“大于”、“等于”、“小于”）.考点：力臂的画法；杠杆的平衡条件．专题：简单机械．分析：（1）力臂是支点到力的作用线的距离；（2）阻力是阻碍杠杆运动的力；（3）杠杆平衡条件F1L1=F2L2分析．解答：解：（1）过支点O作垂直于输入力的作用线的垂线，即为力臂；如图所示：（2）由图可知，输入了方向向下，则输出力一段向上翘，为了杠杆平衡，阻力的方向应该是斜向下的，所以小明的杠杆在如图所示两个力作用下能平衡；（3）由图可知，输入力的力臂小于输出力的力臂，根据杠杆平衡条件F1L1=F2L2可知，输入力大于输出力．故答案为：（1）见下图：（2）小明；（3）F1L1=F2L2；大于．点评：本题考查了力臂的作法，关键是要作出支点到力的作用线的垂线段，本题中阻力的方向是斜向下的，力臂正好是支点到力的作用点的垂直距离．13．如图所示，以B为支点，重10N的匀质木棒AB在细绳拉力作用下保持静止，请画出木棒所受拉力的力臂以及所受重力的示意图.考点：力臂的画法；重力示意图．专题：重力、弹力、摩擦力；简单机械．分析：拉力作用在A点竖直向上，已知支点和拉力的方向，根据力臂的画法，过支点作垂直于动力作用线的垂线段，即为力臂；过杠杠的重心作竖直向下的力，即重力．解答：解：①由于木棒质地均匀，所以重心在其几何中心，过重心做竖直向下的带箭头的线段，即可表示出重力，大小为10N；②图中的杠杆以B点为支点，拉力F方向竖直向上，过B点做力F的垂线，那么所得垂线段即为力F的力臂L．点评：会画重力的示意图，会根据力臂的画法，准确画出力臂．14．请在图中画出F1的力臂（o是支点）.考点：力臂的画法．专题：简单机械．分析：力臂是从支点到力的作用线的距离，确定支点O和F1的作用线，从支点到作用线的距离即为F1的力臂．解答：解：已知支点为O，延长F1的作用线，做出从支点O到力F1的作用线的垂线段，即为其力臂L1．如图所示：点评：力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．④用字母L1或l2标出．15．画出图中杠杆的动力F的力臂l.考点：力臂的画法．专题：图像综合题．分析：根据力臂是从支点到力的作用线的距离作图即可．解答：解：由支点O向F的作用线做垂线，垂线段L即为F的力臂，如下图所示：点评：此题主要考查了有关力臂的画法，首先要掌握力臂的概念，找出支点和力的作用线，从而正确地画出力臂．二．解答题（共12小题）16．如图所示，将边长为10cm的正方体合金块，用细绳挂在轻质杠杆的A点处，在B点施加力F1=30N时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0．撤去F1，在B点施加F2时，合金块对地面的压强为1.2×103Pa．（OB=3OA，g取10N/kg）（1）画出F2的力臂.（2）求合金块的质量．（3）求F2的大小.考点：力臂的画法；杠杆的平衡条件；压强的大小及其计算．专题：压强、液体的压强；简单机械．分析：（1）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．（2）根据杠杆平衡条件：F1L1=F2L2，求出A点对杠杆的拉力，即为合金块的重力，再利用G=mg求解质量；（3）根据直角三角形30°角对应的直角边等于斜边的一半（即杠杆OB长度的一半）；分析物体合金块所受的力，画出示意图，合金块受重力、绳子向上的拉力及地面对它的支持力，在这几个力的作用下处于静止状态；根据合金块对地面的压强，可求出其对地面的压力，则等于地面对物体的支持力，从而根据示意图列出各力之间的关系，代入数据便可求出拉力的大小；再根据杠杆平衡条件：F1L1=F2L2，将已知数据代入，便可求出F2的大小．解答：解：（1）延长力F2的作用线，然后过支点O向力的作用线引垂线段OC，即为其力臂L2，如图所示：（2）在B点施加力F1=30N时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0．对合金块进行受力分析可知，此时合金块受到竖直向下的重力和细绳对它竖直向上的拉力，并且这两个力是一对平衡力，根据杠杆平衡条件：F1L1=F2L2可得，G•OA=F1OB，即G•OA=30N•3OA，解得G=90N，合金块的质量m===9kg；（3）从图中可以看出，OBC为直角三角形，而直角三角形30°角对应的直角边等于斜边的一半，故拉力F2的力臂为L2=OB，撤去F1，在B点施加F2时，合金块对地面的压强为1.2×103Pa，对合金块进行受力分析可知，此时合金块受重力、绳子向上的拉力及地面对它的支持力，如图所示：F N=pS=1.2×103Pa×0.1m×0.1m=12NF A+F N=GF A=G﹣F N=90N﹣12N=78N，根据杠杆平衡条件：F2L2=F A OA，即F2•OB=78N•OB，解得F2=52N．答：（1）见解答图．（2）合金块的质量为9kg．（3）F2的大小为52N．点评：此题考查了对物体的受力分析、力臂的画法、力的合成，同时考查了有关压强公式的应用及杠杆平衡条件的应用，是一道综合性题目．同时还要求具备一定的数学能力，对学生来说有一定的拔高难度，属于难题．17．如图是一种健身器械，AOB可视为杠杆．图中小明同学用力竖直向下拉杠杆，重物被抬起，此时阻力臂小于（选填“大于”、“小于”或“等于”）动力臂．小明同学想通过增大向下拉力来加大训练强度，请你利用杠杆平衡条件，给小明提出一条合理的建议：增大物重 .考点：力臂的画法；杠杆的平衡条件．专题：简单机械．分析：从支点到力的作用线的垂线段叫力臂；从动力臂和阻力、阻力臂的大小关系分析，动力臂越小越费力，阻力或阻力臂越大越费力．解答：解：由图知，重物对杠杆的拉力方向竖直向下，OA为阻力臂；人的拉力竖直向下，从O点到人的拉力作用线的距离是动力臂，比较知，阻力臂小于动力臂；由杠杆平衡条件F1L1=F2L2可以看出：要达到增大训练强度，使人的拉力F1增大，在阻力臂一定的情况下，可以采取增大物重（阻力），减小动力臂（向左拉或向右拉）的措施．故答案为：小于；增大物重．点评：杠杆可分为：省力杠杆、费力杠杆和等臂杠杆，省力杠杆省力但费距离，费力杠杆费力省距离，等臂杠杆既不省力也不费力．18．胶棉拖把的主要结构如图甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O点转动，胶棉夹将棉头中多余水挤出后便可清理地板，请在图乙示意图中画出：（1）动力F1的力臂l1；（2）作用在B点的阻力F2．考点：力臂的画法．专题：简单机械．分析：（1）根据力臂的概念画出F1的力臂L1．（2）阻力是阻碍杠杆转动的力．解答：解：（1）反向延长F1的作用线，标出从支点O到动力F1作用线的距离，即为动力臂L1；（2）动力F1的作用是使杠杆沿逆时针方向转动，而阻力F2的作用是阻碍其转动，所以F2的方向垂直于杆向下，如图所示：点评：画力臂，关键是确定支点和力的作用线，从支点向力的作用线引垂线，垂线段的长度即为力臂，只要细心，不会出错．19．杠杆OA可绕O点转动，受力情况如图所示．请作出力F的力臂L.考点：力臂的画法．专题：简单机械．分析：力臂即支点到力的作用线的距离．找到支点向力的作用线作垂线即可．解答：解：从支点O向F的作用线作垂线，并标出力臂L．如图所示：．点评：本题考查了力臂的作法，属于基本技能的考查．关键是要作出支点到力所在的直线的垂线段．20．如图中活塞抽水机的柄是一根弯曲的杠杆，请画出动力F的力臂L.考点：力臂的画法．专题：简单机械．分析：力臂是支点到力的作用线的距离．根据力臂的概念画出F的力臂L．解答：解：反向延长F的作用线，标出从支点到动力作用线的距离，即为力臂L．如图所示：点评：画力臂，关键是确定支点和力的作用线，从支点向力的作用线引垂线，垂线段的长度即为力臂，只要细心，不会出错．21．图中OA为轻质杠杆，可绕O点转动，在点B处用细绳悬挂一重物，在A端施加动力F1，使杠杆在水平位置平衡．请画出杠杆受到的阻力F2及动力臂L1.考点：力臂的画法．专题：简单机械．分析：作用在杠杆上的动力是绳子拉杠杆的力，方向沿绳子向上；阻力是物重对杠杆的力，方向竖直向下；已知支点、动力和阻力的方向，根据力臂的画法，过支点作动力作用线和阻力作用线的垂线段，即动力臂和阻力臂．解答：解：由图F1为动力，过支点O做动力F1的垂线段，即为动力臂L1．点B处用细绳悬挂一重物，重物对杠杆的竖直向下的拉力为阻力，作用点在B点．如图所示：。

杠杆力臂作图问题专题练习一、单选题1．如图是用撬棒撬石头的情景，下图中关于该撬棒使用时的杠杆示意图正确的是（）A．B．C．D．2．C点为硬棒AD的重心，硬棒可绕A点转动。

在棒的B点施加力F1，F1的方向沿OO'线，棒在图所示位置处于静止状态。

则A．F1>G B．F1=12GssC．重力的力臂等于S1D．F1方向沿OO′线向下3．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动，重物通过绳子对杠杆的拉力为阻力．图中能够正确表示动力臂的是（）A．l1B．l2C．l3D．l44．人体的某些部分也可以看作杠杆，例如托起物体的前臂图．下列图中正确表示手的前臂所受动力和阻力的是图A．B．C．D．5．关于杠杆，下列说法中正确的是（）A．杠杆一定是直的B．动力臂与阻力臂之和一定大于杠杆的长度C．动力和阻力一定在支点的两侧D．动力和阻力使杠杆转动的方向一定相反6．如图所示，0为杠杆的支点，作用在A点的4个力中，力臂最长的是（）A．1F B．2F C．3F D．4F7．如图所示的食品夹在使用时，食品夹上端杠杆及力臂的示意图正确的是（）A．B．C．D．二、作图题8．在图中，杠杆OA在力F1、F2的作用下处于静止状态，在图中画出力F2的力臂l2和力臂l1对应的力F1。

9．如图所示，在杠杆AOB的A端挂一重物G，要使杠杆在图示的位置平衡，请画出在杠杆上施加的最小动力F的示意图。

10．在图中，分别画出杠杆的动力臂l1和阻力臂l2。

11．做出图示滑轮的动力臂l1和阻力臂l212．在图中画出力F对支点O的力臂l。

13．作出图中压力F的力臂l。

14．作出图中拉力F的力臂l。

15．如图所示，杠杆在水平位置平衡。

（1）画出此时F2的力臂_____________；（2）比较二力的大小：F1_____F2，判断的依据是：___________。

16．在下图中，根据力臂和力，画出对应的力和力臂。

作图题1.请标明图中杠杆的支点：2.用图所示的杠杆提起重物．O 是杠杆的支点，在 A 点用力，在图中画出力Ｆ的力臂，并用字母G 表示．3.画出图中各力的力臂：4.如图中均匀直棒 OA 可绕O 点转动，请分别画出水平拉力Ｆ和重力G 的力臂．5.如图为用起子开汽水瓶盖的时候，杆的支点 O 位置，及手作用在起子上力的力臂．请在图中表示．6.试在图上画出Ｆ1 和Ｆ2 的力臂7.在右图中画出力Ｆ对支点 O 的力臂，并用字母G 表示．8.下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．9.画出并标明图中Ｆ、G 对支点 O 的力臂．10.画出图中各力的力臂．11.画出图中Ｆ1 和Ｆ2 的力臂G1 和G2．12.画出图中杠杆所受各力对于点 O 的力臂（不计杠杆所受的重力）13.图中杠杆所受的重力G 和拉力Ｆ的力臂．14.试在图中画出汽车刹车踏板上动力Ｆ1 的力臂G1 和阻力Ｆ2 的力臂G2．15.画出图中，加在杠杆上的动力Ｆ的力臂．16.如图所示，试画出杠杆 OA 所受力的力臂（OA 杆的质量忽略不计）17.图中，均匀直棒 AB 可绕A 点转动，在 B 端加一竖直向上的 40 牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．18.画出图中力Ｆ1 和Ｆ2 的力臂，并用G1 和G2 分别标明．19.画出图中杠杆所受各力对于支点 O 的力臂（不计杠杆所受重力）20.在图所示的各杠杆中，O 是支点，试分别画出Ｆ1，Ｆ2 的力臂G1，G2．21.下列所示的杠杆中，O 是支点，在图上画出Ｆ1、Ｆ2 的力臂，并且用G1、G2 表示它们．22.画出下列各力的力臂（如图）23.画出下列各力的力臂（如图）24.如图中的点 O 是杠杆的支点，画出力Ｆ1 和Ｆ2 的力臂，并用字母G1 和G2 标明．25.画出图中Ｆ1 和Ｆ2 的力臂．26.在图中，画出力Ｆ1 和Ｆ2 对杠杆支点 O 的力臂，并分别用字母G1 和G2 表示．27.如图所示，一木杆可绕固定轴 O 自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G 对O 点的力臂．28.画出图 1 和图2 中各力的力臂．29.如图所示的杠杆，左边挂有两个各重 10 牛顿的相同钩码，在一个大小为 30 牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力．30.人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节 O 是支点，肌肉收缩，动力Ｆ1 作用在 A 点上，阻力Ｆ2 作用在 B 点上，请在图中画出各力的力臂，在你所画的图中：表示Ｆ1 的力臂，表示Ｆ2 的力臂．31.用如图所示的杠杆提起重物，O 是杠杆的支点，若在 A 点用力，在图中画出力Ｆ的力臂，并用字母G 表示32.用道钉撬来撬铁路枕木上的道钉，O 是支点，在图中作出它的动力臂和阻力臂．33.如图所示的杠杆中，O 是支点．画出力Ｆ1、Ｆ2 的力臂，并用字母G1、G2 表示出来．34.先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂：35.如图所示装置中，O 是支点，AO＝BC＝40 厘米，OC＝30 厘米，在 A 端悬挂 50 牛顿的重物时，在B 端至少应加多大的力才能使整个装置处于平衡状态．试用力的图示法在图中画出这个力．答案1.如图所示：2.如图所示：3．4.如图5.如图所示：6.如图所示：7．8.如图所示：9.如图所示：10.10．11.如图所示：12.如图所示：13.如图所示：14.如图所示：15.如图所示：16.如图所示：17.如图所示：18.标明力臂 L1 和L2 各1 分，画错一个扣 2 分．19.19．20.20．21.21．22.22．23.23．24.24．25.25．26.26．27.27．28.28．29.29．30.30．31.如图所示：32.如图33.33．34.34．35.35．。

杠杆作图专题答案和解析【答案】1. 解：沿力F1的方向作出F1的作用线，由支点O向F1的作用线做垂线，垂线段的长度就为F1的力臂L1.如下图：．2. 解：延长F1的作用线，然后过支点分别作动力F1和阻力F2的垂线段，并分别用L1和L2表示.如下图：3. 解：过支点O作F1作用线的垂线段(即动力臂L1).拉力的作用点在鱼线与鱼竿的接触点上，方向竖直向下，过拉力作用点作竖直向下的拉力F2；如下图：4. 解：延长力F作出力的作用线，从支点O作力F的作用线的垂线，垂线段的长就是力F的力臂L.如下图：5. 解：(1)延长动力的作用线(用虚线)．(2)由支点向动力的作用线做垂线(用虚线)．(3)画出大括号，标出L1.如图．第 1 页故答案为：6. 解：由图知，O点为支点，连接OA就是最长的动力臂，根据杠杆平衡条件可知此时所用的动力最小；左图中，支点在最左端，要使杠杆平衡，动力方向应垂直于OA向上；右图中，支点在杠杆的中间位置，要使杠杆平衡，动力方向应垂直于OA向下；据此可画出最小的动力，如下图：7. 解：①过支点O向阻力F2画垂线，就得到阻力臂L2，如下图：②作用在A点的最小动力应为图中的力F1，它与杠杆垂直，此时的动力臂为OA，如下图：8. 解：过力臂L2的右端，作垂直于L2的直线，与杠杆OA的交点为力F2的作用点，方向斜向右上方，即为力F2的示意图；作F1的反向延长线，过支点O作F1作用线的垂线段，即为F1的力臂L1，如下图：9. 解：重力作用点的重心B，从B点竖直向下画一带箭头的线段表示重力G；为使翻开壶盖的力最小，根据杠杆平衡条件可知，动力臂要最长；壶盖上O点为支点，OA为最长的动力臂，过A点作垂直于OA斜向上的动力F；如下图：。

10. 解：重力的方向是竖直向下的，过物体重心画一条带箭头的竖直向下的有向线段，用G表示；由杠杆平衡条件F1L1=F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂最长，由图知动力的方向应该向上，如下列图所示：11. 解：(1)重力方向竖直向下，过均匀木棒的中心，即木棒的重心，沿竖直向下的方向画一条有向线段，用G表示，即为重力的示意图；(2)沿力F的方向画出作用线，从O点向力F的作用线作垂线段L就是力F的力臂，如下图：12. 解：重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G 表示，大小为3N；由杠杆平衡条件F1l1=F2l2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OC作为动力臂最长，过C作垂直于OC的力，由图知动力的方向应该向下，如下列图所示：13. 解：由图可知，杠杆的支点为O，过支点O向动力F1作用线引垂线段，即为其力臂L1，阻力是灯对杠杆A点的拉力，过A点沿竖直向下的方向画一条有向线段，用F2表示，即为阻第 3 页力的示意图.如下图：14. 解：过O点做垂直F1的垂线即为动力的力臂L1；手握钳子把向上运动，钳子刀口将向下运动，因此阻力向上，与钳子刀口垂直，如下列图所示：15. 解：延长动力F1和反向延长阻力F2的作用线，从支点分别向这两条力的作用线作垂线，就是动力臂L1和阻力臂L2，如下图：．16. 解：(1)石头的重心在球心，过球心沿竖直向下的方向画一条带箭头的线段，并用标出符号G；(2)过支点分别作垂直于阻力作用线和动力作用线的垂线段(即动力臂l1和阻力臂l2)，如下图：17. 解：图中O为支点，从支点O作力F的作用线的垂线段，垂线段即为力F的力臂L，如下图：．18.19. (1)(2)(3)20.21. (1)(2)(3)22. (1)(2) 23.第 5 页24.25. 如图：26.27.【解析】1. 力臂是从支点到力的作用线的间隔.由支点向力的作用线做垂线，垂线段的长度即为力臂．此题主要考察了力臂的画法，首先要理解力臂的概念，正确找出支点和力的作用线，从而画出力臂．2. 支点，根据力臂是指从支点到力的作用线的间隔作图即可．力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点.②确定力的作用点和力的方向，画出力的作用线.③从支点向力的作用线作垂线，支点到垂足的间隔就是力臂．3. (1)拉力F2的作用点为鱼线与杆的交点，阻力的方向沿绳子向下，过拉力F2的作用点表示出拉力的方向；(2)支点和动力的方向，根据力臂的定义过支点作力的作用线的垂线段．此题考察力的示意图以及力臂画法的掌握情况；确定力的作用点和方向，是正确画出力的示意图的前提．4. 过杠杆的支点作出垂直于力作用线的垂线段，即为力F的力臂L．画杠杆的力臂一是要找准支点，二是要准确画出力的作用线，然后才是从支点作力的作用线的垂线，最后还应该用字母将其标出来．5. 力臂的画法：首先确定支点0；然后延长动力的作用线和阻力的作用线(用虚线)；再由支点向动力作用线做垂线(用虚线)；最后画上大括号，标出L1．(1)掌握杠杆的五要素，会画力臂，会根据力臂画出力．(2)延长力的作用线和由支点向力的作用线做垂线都用虚线．6. 根据杠杆平衡的条件，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。

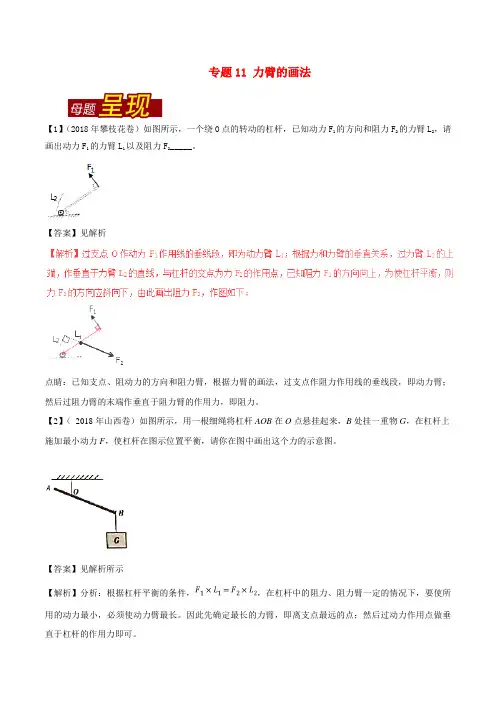

专题11 力臂的画法【1】（2018年攀枝花卷）如图所示，一个绕O点的转动的杠杆，已知动力F1的方向和阻力F2的力臂L2，请画出动力F1的力臂L1以及阻力F2_____。

【答案】见解析点睛：已知支点、阻动力的方向和阻力臂，根据力臂的画法，过支点作阻力作用线的垂线段，即动力臂；然后过阻力臂的末端作垂直于阻力臂的作用力，即阻力。

【2】（2018年山西卷）如图所示，用一根细绳将杠杆AOB在O点悬挂起来，B处挂一重物G，在杠杆上施加最小动力F，使杠杆在图示位置平衡，请你在图中画出这个力的示意图。

【答案】见解析所示【解析】分析：根据杠杆平衡的条件，，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。

因此先确定最长的力臂，即离支点最远的点；然后过动力作用点做垂直于杠杆的作用力即可。

解答：由图可知，OB大于OA，故根据杠杆平衡条件可知，最长的力臂为OB时，动力最小，过B点作垂直于OB的作用力F，要使杠杆平衡，其方向应该向上。

如图所示：【点睛】由杠杆的平衡条件，杠杆中最小作用力问题，可以转化为最大力臂问题，解题的关键是找出最长的力臂。

【难点中心】在学习杠杆时，感到力臂是最难画的，实际上那是你没有掌握正确的作图方法。

画出杠杆的力臂，重点是掌握作图方法，杠杆的问题再变，画力臂的方法是不变的，只要掌握住力臂的画法，杠杆的力臂就能正确找出，杠杆问题就能迎刃而解。

实际上，杠杆的力臂就是一条垂线段，就是数学上的点到直线的距离。

【考点难点突破】【知识链节】1．定义：在力的作用下绕着固定点转动的硬棒叫杠杆。

说明：①杠杆可直可曲，形状任意。

②有些情况下，可将杠杆实际转一下，来帮助确定支点。

如：鱼杆、铁锹。

2．五要素——组成杠杆示意图。

①支点：杠杆绕着转动的点。

用字母O 表示。

②动力：使杠杆转动的力。

用字母 F1表示。

③阻力：阻碍杠杆转动的力。

用字母 F2表示。

说明：动力、阻力都是杠杆的受力，所以作用点在杠杆上。

l 1 【若缺失公式、图片现象属于系统读取不成功，文档内容齐全完整，请放心下载。

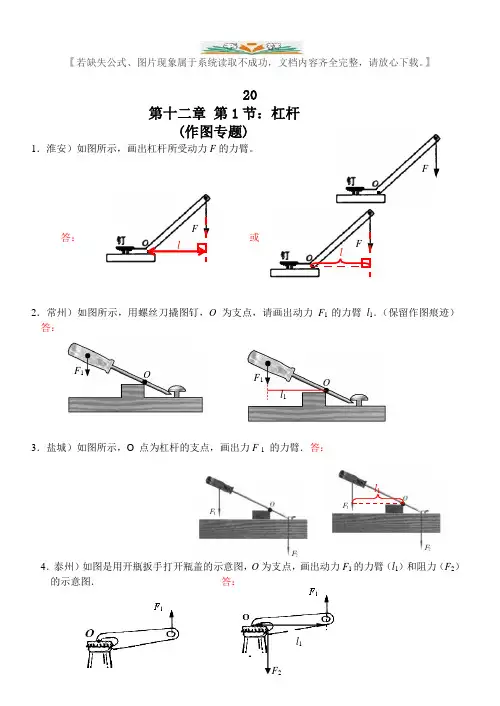

】20第十二章 第1节：杠杆(作图专题)1．淮安）如图所示，画出杠杆所受动力F 的力臂。

答：或2．常州）如图所示，用螺丝刀撬图钉，O 为支点，请画出动力F 1的力臂l 1．（保留作图痕迹） 答：3．盐城）如图所示，O 点为杠杆的支点，画出力F 1 的力臂．答：4．泰州）如图是用开瓶扳手打开瓶盖的示意图，O 为支点，画出动力F 1的力臂（l 1）和阻力（F 2）的示意图． 答：l 1 O F 1 l 1O F 1 F lF lFFOFOl 0F 2F 1OL 15．广东）如图，杠杆OB 可绕O 点转动，在力F 的作用下在水平位置平衡，画出力F 的力臂L 。

答：如图6．来宾）如图所示，请画出力F 的力臂l 0答：7．成都）在图中：①标出支点O 的位置；②画出作用在撬棍上的力F 1的力臂。

答：8．娄底）如图所示为钓鱼竿钓鱼时的示意图，O 为支点，F 1表示手对钓鱼竿的作用力，请在图中画出鱼线对钓鱼竿拉力F 2的力臂L 2；答：F 2F 19．荆州）如图所示为钓鱼竿钓鱼的示意图。

O 为支点，A 为手握鱼竿的作用点，请在图中画出鱼线对钓鱼竿拉力F 2的力臂，最小的动力F 1及其力臂。

答：10．梅州、河源）如图所示，粗细均匀的棒一端搁在地上，另一端与支点O 连接。

试作出地面对棒的支持力的力臂L 和棒所受重力G 的示意图。

答：11．菏泽）如图所示，用裁纸刀裁纸。

加在裁纸刀上的动力为F ，支点在O 点，请在图中画出其对应的动力臂L 。

答：12．兰州）如图所示的裁纸刀，O 为支点，画出动力F 的力臂L 。

答：如图13．绥化）如图所示，请画出F 的力臂L答：FL F l LF 1 0 14．哈尔滨）如图，工人用撬棍撬起石块，O 为支点。

(1)画出阻力F 2的力臂L 2。

(2)画出工人在A 点施加的最小动力F 1的示意图。

答：15．三明）请按要求完成下列作图：（3）在图中画出力F 1的力臂l 1。

杠杆力臂的画法练习题1．如图是开瓶盖的起子，可以看成是一个杠杆，能正确表示出杠杆的支点、动力和阻力的图是（）A B C D2．如图所示，O为杠杆OAB的支点，请画出物体受到的重力示意图和杠杆OAB所受拉力F的力臂．3．如图所示杠杆在力F1和F2的作用下处于平衡状态，L2是力F2的力臂．在图中画出力F1的力臂和力F2．4．如图所示，杠杆在力F1作用下处于平衡状态，l1为F1的力臂．请在图中作出物体受到的重力、阻力臂L2、动力F1．5．如图所示是生活中常用的一款指甲刀，手柄CBA 是（选填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂．6．如图所示，杠杆在力F1、F2的作用下处于平衡状态，O为支点，l1是力F1的力臂，在图中画出F2的力臂和动力F1．7．如图所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂．请在图中作出F2的力臂L2及力F1的示意图．8．在如图所示的杠杆中，画出对应的力F1和力臂L2．9．（1）图1所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．（2）图2甲所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），图乙为单侧钳柄及相连部分示意图．请在图乙中画出钢丝钳剪钢丝时的动力臂和阻力F2．（3）图3所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm 要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂．10．按要求作图：（1）请在图1中画出动力F l的力臂以及作用于B点的阻力F2的示意图．（2）在图2中，O为支点，在A点画出使杠杆保持平衡的最小力F（保留作图痕迹）．（3）如图3所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图中的l为动力F的力臂，请作出动力F的示意图（温馨提示：注意标明力F的方向和作用点）．11．如图所示，粗细均匀的棒一端放在地上，另一端与支点O连接．试作出地面对棒的支持力和力臂L和棒所受重力G的示意图．（在答题卡相应的位置上画出原图并作答）12．如图甲所示是梳妆用的镜子，它的镜面部分相当于一个杠杆，图乙为此杠杆的简化示意图，其中O为支点，F1为动力．请在图中重心A点处画出杠杆所受阻力F2的方向及动力臂l1．13．如图所示是铡刀铡草时的示意图．请在图中画出作用在铡刀上的动力F1、阻力F2的力臂，并说明是省力杠杆还是费力杠杆．14．如图是司机在用脚踩下刹车踏板的情景，请在图中画出此杠杆的动力臂和阻力臂．15．如图所示，OB是以O点为支点的杠杆，C为杠杆的重心，杠杆在F的作用下保持平衡．请画出杠杆所受到的重力示意图和F的力臂．16．如图所示的是用活塞式抽水机抽水示意图．请在图中画出抽水机手柄这一杠杆所受阻力示意图及动力臂和阻力臂．17．许多居民楼墙外用三角架搁放空调主机，如图所示，请画出主机A对三角架压力的示意图和该力对O点的力臂．18．如图所示杠杆，铁球重20N，力F作用在杠杆的B端使杠杆水平平衡，则力F=N；画出铁球重力G的图示和力F的力臂L．19．如图所示，为某居民小区门口的自动栏杆，该栏杆能绕A点转动，O点为其重心，请你画出该栏杆的重力示意图及其绕A点转动的力臂．20．如图所示AOB是以O为固定点悬挂在墙壁上的支架（重力忽略不计），在B端吊一盏电灯．若以O为支点，F2是墙壁对支架的阻力，请画出动力F1的示意图、动力F1的力臂及阻力F2的力臂．21．如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，1为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．22．如图所示．是利用钓鱼竿钓鱼的示意图．O为支点，F1是手对鱼竿的作用力，请画出：（1）鱼线对钓鱼竿拉力F2的示意图；（2）F1的力臂．23．如图，在外力F1作用下，物体P和杠杆均静止，请画出物体P对杠杆的压力F2对支点O的力臂L2．24．轻质杆OA的A端挂一重物G，在绳子拉力作用下保持静止，请画出图中绳对A点的拉力F1及对应的力臂L1，重物G的重力示意图．25．杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥就是一个杠杆，如图所示，请画出动力F1与阻力F2的示意图，并画出动力F1的力臂l1．（设吊桥质地均匀）26．如图所示，杠杆在水平位置平衡，货物A重200N，在图中画出货物A所受重力的示意图及拉力F对支点O的力臂．27．某剧组为拍摄需要，设计了如图所示的装置来改变照明灯的高度．轻质杠杆ABO可绕O点转动，在图中画出ABO所受阻力F2的示意图，并画出动力臂L1和阻力臂L2．28．请在如图中画出动力F1的力臂L1．29．在图中，O为支点，画出动力F的力臂l．30．如图所示的裁纸刀，O为支点，画出动力F的力臂L．参考答案与试题解析1．如图是开瓶盖的起子，可以看成是一个杠杆，能正确表示出杠杆的支点、动力和阻力的图是（）A ．B ．C ．D ．【解答】解：A、如图，动力和阻力都使起子绕支点O顺时针转动．故A错误；B、要把瓶盖打开，要克服瓶盖和瓶口之间的摩擦力，瓶盖给起子的阻力是向下的．故B错误；C、瓶盖给起子的阻力是向下的．动力是起子绕支点O逆时针转动，阻力绕支点O顺时针转动．故C正确；D、动力和阻力都使起子逆时针转动．故D错误．故选C．2．如图所示，O为杠杆OAB的支点，请画出物体受到的重力示意图和杠杆OAB所受拉力F的力臂．【解答】J解：重力作用在物体的重心，方向竖直向下，用G表示；杠杆OAB所受拉力作用在A点，方向斜向上，从支点向拉力的作用线画垂线段，垂线段L就是拉力的力臂，如图所示：3．如图所示杠杆在力F1和F2的作用下处于平衡状态，L2是力F2的力臂．在图中画出力F1的力臂和力F2．【解答】解：过支点O作垂直于F1作用线的垂线段，即L1；过L2的末端作用垂直于L2的阻力F2，方向斜向下，与杠杆B的交点为阻力作用点，如图所示：4．如图所示，杠杆在力F1作用下处于平衡状态，l1为F1的力臂．请在图中作出物体受到的重力、阻力臂L2、动力F1．【解答】解：过物体重心沿竖直向下的方向画一条带箭头的线段，并用符号G 表示；F2与杠杆垂直，故连接支点O与F2的作用点即为阻力臂L2；过L1的上端作L1的垂线，交杠杆于一点，即为F1的作用点，F1的方向向上，见下图：5．如图所示是生活中常用的一款指甲刀，手柄CBA 是省力（选填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂．【解答】解：由图示可知，指甲刀有三根杠杆组成，手柄CBA的支点是B，动力臂大于阻力臂，属于省力杠杆；反向延长动力F的作用线，然后从支点B 向动力F的反向延长线引垂线段，即为作用在A点的力F的力臂；如图所示：故答案为：省力；见上图．6．如图所示，杠杆在力F1、F2的作用下处于平衡状态，O为支点，l1是力F1的力臂，在图中画出F2的力臂和动力F1．【解答】解：过支点O作垂直于F2作用线的垂线段，即l2；过l1的末端作用垂直于l1的动力，即F1．如图所示7．如图所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂．请在图中作出F2的力臂L2及力F1的示意图．【解答】解：（1）由图可知，O为支点，由O向力F2的作用线引垂线，支点到垂足的距离就是力臂L2；作力臂L1的垂线即力F1的作用线，与杠杆的交点就是作用点，F1使杠杆的转动方向与力F2的相反；如下图所示：8．在如图所示的杠杆中，画出对应的力F1和力臂L2．【解答】解：根据力与力臂的垂直关系作图；过力臂L1的右端，作垂直于力臂L1的动力F1，由于阻力F2斜向上方，因此力F1的方向应向上；延长力F2，过支点O做力F2的垂线段，即为阻力臂L2．如图所示：9．（1）图1所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．（2）图2甲所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），图乙为单侧钳柄及相连部分示意图．请在图乙中画出钢丝钳剪钢丝时的动力臂和阻力F2．（3）图3所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm 要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂．【解答】解：（1）过力臂的末端作垂直于杠杆的作用力F，方向斜向上；过物体的重心作竖直向下的力（即重力）．如图所示：（2）由图可见，当用力F1时，钳子将沿顺时针方向转动，所以阻力F2方向向下；从支点向动力作用线做垂线，垂线段的长度即为动力臂．如下图所示：（3）根据杠杆平衡的条件可知，力臂越长越省力，因为OB=40cm，BC=30cm，由勾股定理可得OC=50cm，而OA=60cm，故OA的力臂最长，所以过A点作OA的垂线．并标出力臂，如图所示：10．按要求作图：（1）请在图1中画出动力F l的力臂以及作用于B点的阻力F2的示意图．（2）在图2中，O为支点，在A点画出使杠杆保持平衡的最小力F（保留作图痕迹）．（3）如图3所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图中的l为动力F的力臂，请作出动力F的示意图（温馨提示：注意标明力F的方向和作用点）．【解答】解：（1）过B点作竖直向上的力（即阻力F2）；过支点O作垂直于动力作用线的垂线段（即动力臂L1）．如图所示（2）当力F作用在A点，并且与OA的连线垂直时，力臂最长，最省力．如图所示：（3）做出力臂L的垂线，与杠杆相交于一点，即F的作用点，由于G使杠杆沿顺时针方向转动，所以F方向应使杠杆沿逆时针方向转动，作用点在A点，如图所示：11．如图所示，粗细均匀的棒一端放在地上，另一端与支点O连接．试作出地面对棒的支持力和力臂L和棒所受重力G的示意图．（在答题卡相应的位置上画出原图并作答）【解答】解：（1）找出重力的作用点，在棒的中点上，重力的方向竖直向下，作出重力G的示意图如下图；（2）找出支持力的作用点在棒和接触面的接触点，方向垂直地面向上，作出支持力F的示意图如下；从支点向支持力的作用线作垂线，即为支持力的力臂L，如下图：12．如图甲所示是梳妆用的镜子，它的镜面部分相当于一个杠杆，图乙为此杠杆的简化示意图，其中O为支点，F1为动力．请在图中重心A点处画出杠杆所受阻力F2的方向及动力臂l1．【解答】解：图中支点为O点，阻力F2的方向竖直向下，动力臂是支点O到动力作用线F1的垂线段L1，如图所示：13．如图所示是铡刀铡草时的示意图．请在图中画出作用在铡刀上的动力F1、阻力F2的力臂，并说明是省力杠杆还是费力杠杆．【解答】解：延长动力作用线，过支点O作动力作用线的垂线段（即动力臂L1）；过支点O 作阻力作用线的垂线段（即阻力臂L2；如图所示：14．如图是司机在用脚踩下刹车踏板的情景，请在图中画出此杠杆的动力臂和阻力臂．【解答】解：过支点O做力F1的垂线段，用箭头标出这段距离，记为L1，就是动力臂；过支点O做力F2的垂线段，用箭头标出这段距离，记为L2，就是阻力臂，如下图：15．如图所示，OB是以O点为支点的杠杆，C为杠杆的重心，杠杆在F的作用下保持平衡．请画出杠杆所受到的重力示意图和F的力臂．【解答】解：（1）过杠杆的中心C向下做一条带箭头的线段，用符号G表示，即为杠杆的重力示意图；（2）支点为O，首先将力F的作用线向左延长，然后从支点O作力F的作用线的垂线段，垂线段即为力F的力臂．如下图所示：．16．如图所示的是用活塞式抽水机抽水示意图．请在图中画出抽水机手柄这一杠杆所受阻力示意图及动力臂和阻力臂．【解答】解：（1）阻力F2作用点在点B，方向竖直向下，如图所示：（2）支点为O，画出动力F1和阻力F2的作用线，力臂为支点到力作用线的距离．如图所示：17．许多居民楼墙外用三角架搁放空调主机，如图所示，请画出主机A对三角架压力的示意图和该力对O点的力臂．【解答】解：支架是水平的，所以主机对支架压力的方向与重力的方向相同：竖直向下，作用点在支架上，由此可以画出压力的示意图如下图所示：从支点O向压力的作用线引垂线，即为该力的力臂，答案如下图所示：18．如图所示杠杆，铁球重20N，力F作用在杠杆的B端使杠杆水平平衡，则力F=20N；画出铁球重力G的图示和力F的力臂L．【解答】解：读图可知，OB=2OA，由支点向F 的作用线作垂线，垂线段的长就是力臂，力臂L与OB、力的作用线形成一个直角三角形，因为力F的作用线与OB的夹角为30°，所以L=OB=OA，根据杠杆的平衡条件可知，F=G球=20N．铁球的重力作用在球的重心，方向竖直向下，大小为20N；力F的力臂是从支点O到F的作用线的距离，如图所示．19．如图所示，为某居民小区门口的自动栏杆，该栏杆能绕A点转动，O点为其重心，请你画出该栏杆的重力示意图及其绕A点转动的力臂．【解答】解：重力的方向竖直向下，所以由重心0竖直向下画出重力的示意图．从支点A向重力作用线引垂线，垂线段的长度即为重力的力臂．故答案为：如图所示20．如图所示AOB是以O为固定点悬挂在墙壁上的支架（重力忽略不计），在B端吊一盏电灯．若以O为支点，F2是墙壁对支架的阻力，请画出动力F1的示意图、动力F1的力臂及阻力F2的力臂．【解答】解：由分析知：动力F1作用在B点，方向竖直向下；过支点O分别作动力F1、阻力F2的作用线的垂线段，即为相应的动力臂L1、阻力臂L2，答图如下：21．如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，1为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．【解答】解：过力臂的末端作垂直于杠杆的作用力F，方向斜向上；过物体的重心作竖直向下的力（即重力）．如图所示：22．如图所示．是利用钓鱼竿钓鱼的示意图．O为支点，F1是手对鱼竿的作用力，请画出：（1）鱼线对钓鱼竿拉力F2的示意图；（2）F1的力臂．【解答】解：（1）过拉力作用点作竖直向下的拉力F2；（2）过支点O作F1作用线的垂线段（即动力臂L1）．如图所示23．如图，在外力F1作用下，物体P和杠杆均静止，请画出物体P对杠杆的压力F2对支点O的力臂L2．【解答】解：P对杠杆的压力作用在杠杆上，垂直于杠杆并指向杠杆．从支点向F2的作用线做垂线，垂线段的长度即为F2的力臂．故答案为：24．轻质杆OA的A端挂一重物G，在绳子拉力作用下保持静止，请画出图中绳对A点的拉力F1及对应的力臂L1，重物G的重力示意图．【解答】解：先画出绳子对A点的拉力F1，方向是沿绳子方向斜向上的，作用点在A点．然后过支点做力F1作用线的垂线，标上垂足，用双箭头表示出这段距离，记为L1．过重物的重心画出竖直向下的力，故答图如下：25．杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥就是一个杠杆，如图所示，请画出动力F1与阻力F2的示意图，并画出动力F1的力臂l1．（设吊桥质地均匀）【解答】解：使吊桥转动的动力就是人的拉力F1，力臂为l1，在这里，滑轮只起了一个改变力的方向的作用．杠杆的支点在吊桥的右端O．阻碍杠杆转动的阻力就是吊桥自身的重力．它的力与力臂如图所示26．如图所示，杠杆在水平位置平衡，货物A重200N，在图中画出货物A所受重力的示意图及拉力F对支点O的力臂．【解答】解：物体A所受重力的大小为200N，方向竖直向下，作用在物体的重心；先将F反向延长，再过O点向F的作用线做垂线，垂线段的长就是该力的力臂．如图所示．27．某剧组为拍摄需要，设计了如图所示的装置来改变照明灯的高度．轻质杠杆ABO可绕O点转动，在图中画出ABO所受阻力F2的示意图，并画出动力臂L1和阻力臂L2．【解答】解：图中支点为O点，阻力F2的方向竖直向下与杠杆OB垂直，动力臂是支点到动力作用线的垂线段，阻力臂是支点到阻力作用线的垂线段，如图所示：28．请在如图中画出动力F1的力臂L1．【解答】解：沿力F1的方向作出F1的作用线，由支点O向F1的作用线做垂线，垂线段的长度就为F1的力臂L1．故答案为：29．在图中，O为支点，画出动力F的力臂l．【解答】解：延长动力F的作用线，然后由支点作动力作用线的垂线段，即动力臂．如图所示：30．如图所示的裁纸刀，O为支点，画出动力F的力臂L．【解答】解：O为支点，用虚线反向延长动力作用线；作支点到动力作用线的垂线L，就是动力臂．如图所示：。

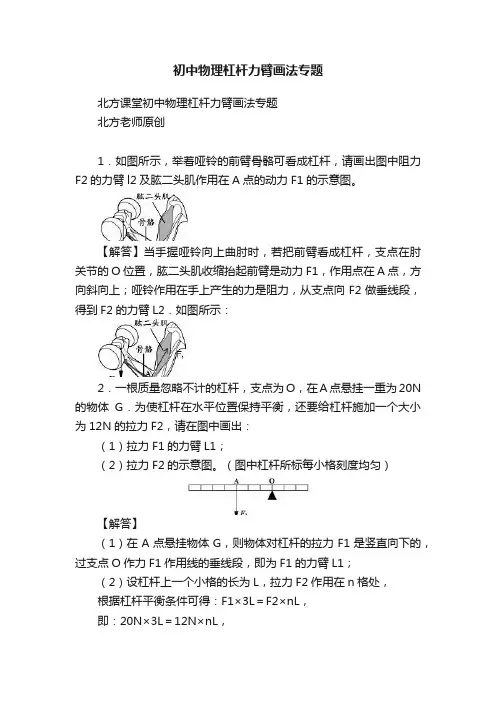

初中物理杠杆力臂画法专题北方课堂初中物理杠杆力臂画法专题北方老师原创1．如图所示，举着哑铃的前臂骨骼可看成杠杆，请画出图中阻力F2的力臂l2及肱二头肌作用在A点的动力F1的示意图。

【解答】当手握哑铃向上曲肘时，若把前臂看成杠杆，支点在肘关节的O位置，肱二头肌收缩抬起前臂是动力F1，作用点在A点，方向斜向上；哑铃作用在手上产生的力是阻力，从支点向F2做垂线段，得到F2的力臂L2．如图所示：2．一根质量忽略不计的杠杆，支点为O，在A点悬挂一重为20N 的物体G．为使杠杆在水平位置保持平衡，还要给杠杆施加一个大小为12N的拉力F2，请在图中画出：（1）拉力F1的力臂L1；（2）拉力F2的示意图。

（图中杠杆所标每小格刻度均匀）【解答】（1）在A点悬挂物体G，则物体对杠杆的拉力F1是竖直向下的，过支点O作力F1作用线的垂线段，即为F1的力臂L1；（2）设杠杆上一个小格的长为L，拉力F2作用在n格处，根据杠杆平衡条件可得：F1×3L＝F2×nL，即：20N×3L＝12N×nL，则n＝＝5，因为拉力F1的方向竖直向下，已知拉力F2的方向竖直向上，所以为了使杠杆平衡，则F2与F1应作用在支点的同侧（即F2作用在O点左侧5格处），过F2的作用点沿竖直向上的方向画一条带箭头的线段，并标出力的大小，如图所示：3．按题目要求作图：在图甲中，画出该滑轮的动力臂和阻力臂。

【解答】动滑轮的支点O在绳与轮最左边的接触点；F为动力，支点到动力作用线的距离为动力臂L1；物体对滑轮的拉力为阻力，支点到阻力作用线的距离为阻力臂L2；如图所示：4．赛艇的船桨是费力杠杆，请在图中画出运动员把船桨从位置①拉到位置②时作用在桨柄A处的动力F1和桨叶B处受到的阻力F2及阻力臂l2。

【解答】从位置①拉到位置②时，A处受到的力F1方向向上，作用点在A处；B处受到的阻力F2方向向上，作用点在B处，过支点O 向力F2的作用线作垂线，该垂线段即为阻力F2的力臂l2．如图所示：5．请按照题目要求作图请画出拉力F1的力臂。

杠杆作图题专练1.请在图1中画出拉力F1的力臂。

图1答案如图所示解析从支点向力的作用线作垂线,支点到垂足的距离就是力臂。

2.如图2所示,分析人拉着拉杆旅行箱静止在水平地面上的情景,O是轮子的转轴。

以O为支点,请你画出拉力F的力臂。

图2答案如图所示解析杠杆力臂的画法——一找点、二画线、三作垂线段。

(1)确定支点O;(2)画出力的作用线;(3)从支点O向力的作用线作垂线段,则此垂线段的长度就是力臂。

3.为使杠杆ON在图3中位置能保持静止,需在M点施加一个力F。

画出在M点对杠杆施加的最小拉力F,并标出其对应的力臂L。

图3答案如图所示解析力臂最大时所用拉力最小,当拉力垂直于杠杆时,其力臂最大。

4.如图4所示,有一个杠杆AOB,可绕O点自由转动,A端吊着一个物体。

请画出使杠杆在图示位置静止时最小力F的示意图及其力臂。

图4答案如图所示解析由F1L1=F2L2可知,在阻力和阻力臂一定的情况下,动力臂越大,动力越小,以O点和A 点的距离作为动力臂时动力臂最大。

5.如图5所示的是汽车液压刹车装置的一部分。

该装置中AOB实为一个杠杆,O是杠杆的支点,请画出刹车时它所受的动力F1、阻力F2和动力臂L1。

图5答案如图所示解析施加在杠杆上使杠杆转动的力为动力F1,阻碍杠杆转动的力为阻力F2,从支点向动力F1的作用线所作的垂线段的长度即为动力臂L1。

注意标上垂直符号。

6.如图6所示,杠杆在力F1、F2的作用下(F2未画出)处于平衡状态。

O为支点,L2是力F2的力臂,请在图中画出F1的力臂L1和力F2的示意图。

图6答案如图所示解析过力臂L2的左端,作垂直于L2的直线,与杠杆的交点为力F2的作用点,由于F1的方向使杠杆逆时针转动,故F2的方向应该使杠杆顺时针转动;过支点O作力F1作用线的垂线段,垂线段的长度即为力F1的力臂L1。

7.如图7所示,用最小的力F将圆柱体缓慢推上台阶,试画出这个力的方向及G的力臂。

图7答案如图所示解析由杠杆的平衡条件可知,在阻力与阻力臂不变时,动力臂越长所用的动力越小;如答案图,支点为O,过支点O作直径OA,过A做OA的垂线,可得动力的作用线,沿作用线斜向右上方用力,动力臂最长,最省力;过O点作重力作用线的垂线段,垂线段的长度即为G的力臂。

力臂的画法一．填空题（共15小题）1．如图是一种抽水马桶的水箱自动上水装置示意图．当水箱内的水达到一定深度时，浮标带动杠杆压住入水口，停止上水．请在图中作出F1、F2的力臂L1、L2，O为支点.2．如图所示，用轻质杆将一电灯吊起，O点是支点．请画出动力F1的力臂L1和阻力F2的示意图.3．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动．在图上画出动力臂L1和阻力臂L2.4．如图所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图中的L为动力F的力臂，请作出动力F的示意图（温馨提示：注意标明力F的方向和作用点）.5．如图（甲）是果农用剪子修剪树枝的情景，乙图是甲图的简化图，A点是杠杆动力的作用点，O点是支点，F2是杠杆受到的阻力．请画出阻力臂和最小动力F1的示意图.6．作图题（1）请作出如图1杠杆所受拉力F的力臂.（2）螺线管通电后，请在图2标出螺线管的N、S极．7．如图所示是铁路建设中使用道钉撬撬道钉的示意图．请在图中画出动力F1的力臂L1；8．图中杠杆OA可以绕O点转动，使杠杆在图示位置平衡，画出阻力臂和最省力时作用力的方向．9．如图所示，o点为杠杆的支点，则图中线段是力F的力臂.10．（1）如图1是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心．以O为支点，画出力F的力臂和箱体所受重力的示意图.（2）如图2所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向．11．如图所示是液压汽车起重机的示意图．请分别画出作用在吊臂上的动力F的力臂和重物A受到的拉力.12．小芳探索人体内的杠杆，发现脖子里有一根杠杆，将脑袋往后仰时，颈关节相当于杠杆的支点，图1是她画的简化图，帮助人把脑袋往后仰的输出力、脖子后面的肌肉提供的输入力如图所示.（1）请在图1中画出输入力的力臂；（2）小明认为：杠杆在小芳画的输入力和输出力的作用下，该杠杆不能平衡．若要平衡，输出力必须如图2所示那样换为杠杆受到的阻力．你觉得（选填“小芳”或“小明”）的杠杆在如图所示两个力作用下能平衡；（3）在上述正确的杠杆平衡图中，根据公式，可判断输入力输出力（选填“大于”、“等于”、“小于”）.13．如图所示，以B为支点，重10N的匀质木棒AB在细绳拉力作用下保持静止，请画出木棒所受拉力的力臂以及所受重力的示意图.14．请在图中画出F1的力臂（o是支点）.15．画出图中杠杆的动力F的力臂l.二．解答题（共12小题）16．如图所示，将边长为10cm的正方体合金块，用细绳挂在轻质杠杆的A点处，在B点施加力F1=30N时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0．撤去F1，在B点施加F2时，合金块对地面的压强为1.2×103Pa．（OB=3OA，g取10N/kg）（1）画出F2的力臂.（2）求合金块的质量.（3）求F2的大小.17．如图是一种健身器械，AOB可视为杠杆．图中小明同学用力竖直向下拉杠杆，重物被抬起，此时阻力臂（选填“大于”、“小于”或“等于”）动力臂．小明同学想通过增大向下拉力来加大训练强度，请你利用杠杆平衡条件，给小明提出一条合理的建议： .18．胶棉拖把的主要结构如图甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O点转动，胶棉夹将棉头中多余水挤出后便可清理地板，请在图乙示意图中画出：（1）动力F1的力臂l1；（2）作用在B点的阻力F2.19．杠杆OA可绕O点转动，受力情况如图所示．请作出力F的力臂L.20．如图中活塞抽水机的柄是一根弯曲的杠杆，请画出动力F的力臂L.21．图中OA为轻质杠杆，可绕O点转动，在点B处用细绳悬挂一重物，在A端施加动力F1，使杠杆在水平位置平衡．请画出杠杆受到的阻力F2及动力臂L1.22．如图甲所示，当用指甲剪剪指甲时，指甲剪可以看成是多个杠杆的组合．乙中画出剪指甲时其中一个杠杆DBE的动力臂L1和阻力F2.23．（1）在“探究杠杆的平衡条件”实验中，用弹簧测力计沿BC方向拉杠杆，使杠杆平衡，如图1所示．请画出：①弹簧测力计对杠杆拉力F的示意图；②F的力臂.（2）如图2所示，开关闭合．①请在图中标出通电螺线管的N、S极；②用箭头标出图中磁感线的方向．24．如图是用钓鱼竿钓鱼的情景，其中动力为F1，阻力为F2，请在图中作出阻力F2的力臂2.25．图中，杠杆OBA在图示位置静止，请画出作用在A点的力F的力臂l.26．如图1所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），图2为单侧钳柄及相连部分示意图．请在图2中画出钢丝钳剪钢丝时的动力臂L1和阻力F2.27．如图所示，利用动滑轮来提升一个物体，拉力F竖直向上．动滑轮其实就是一个变形的杠杆，请在图中标出它的支点O，并画出F的力臂L.力臂的画法参考答案与试题解析一．填空题（共15小题）1．如图是一种抽水马桶的水箱自动上水装置示意图．当水箱内的水达到一定深度时，浮标带动杠杆压住入水口，停止上水．请在图中作出F1、F2的力臂L1、L2，O为支点.考点：力臂的画法．专题：简单机械．分析：力臂是指支点到力的作用线的距离．已知支点、动力和阻力的方向，过支点作力的作用线的垂线段即可．解答：解：过支点O分别作动力作用线和阻力作用线的垂线段（即动力臂L1和阻力臂L2）．如图所示：．点评：要能找出杠杆的五要素，并且会根据力臂的画法画出正确的作用力或力臂．2．如图所示，用轻质杆将一电灯吊起，O点是支点．请画出动力F1的力臂L1和阻力F2的示意图.考点：力臂的画法．专题：简单机械．分析：力臂是从支点到力的作用线的垂直距离，从支点向动力作用线和阻力作用线引垂线段，线段的长度即为动力臂和阻力臂．解答：解：从支点作动力F1作用线的垂线段，线段的长度即为动力臂；电灯对杠杆的拉力是阻力，方向竖直向下，由此画出阻力的示意图．如图所示：点评：明确力臂的概念，从支点向力的作用线画垂线，即可找出力臂的位置，阻力是阻碍杠杆转动的力，明确了这些基本概念便不难解决．3．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA 可绕O点转动．在图上画出动力臂L1和阻力臂L2.考点：力臂的画法．专题：作图题．分析：此杠杆支点在O点，根据动力臂为支点到动力作用线的距离，阻力臂为支点到阻力作用线的距离，分别作出动力臂L1和阻力臂L2．解答：解：从支点向动力作用线引垂线，作出动力臂，用大括号标出，标上字母L1；从支点向阻力作用线引垂线，作出阻力臂，用大括号标出，标上字母L2；如图：点评：作力臂要先找到支点和力的作用线，再从支点向力的作用线引垂线，支点到垂足之间的距离为力臂的大小．4．如图所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图中的L为动力F的力臂，请作出动力F的示意图（温馨提示：注意标明力F 的方向和作用点）.考点：力臂的画法；力的示意图．专题：简单机械．分析：支点O、力臂L已知，根据力臂的作法：从支点向力的作用线作垂线段，作出动力F的示意图．解答：解：做出力臂L的垂线，与杠杆相交于一点，即F的作用点，由于G使杠杆沿顺时针方向转动，所以F方向应使杠杆沿逆时针方向转动，作用点在A点．如图所示：点评：此类题的关键是掌握杠杆五要素，然后根据杠杆的五要素作出相应的作用力或力臂，并且作图要求规范．5．如图（甲）是果农用剪子修剪树枝的情景，乙图是甲图的简化图，A点是杠杆动力的作用点，O点是支点，F2是杠杆受到的阻力．请画出阻力臂和最小动力F1的示意图.考点：力臂的画法；杠杆中最小力的问题．专题：图像综合题．分析：根据力臂是指从支点到力的作用线的距离作出阻力臂；根据杠杆平衡的条件，F1×L1=F2×L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题．解答：解：已知支点为O，过支点做阻力作用线的垂线段，用L2表示，即为阻力臂的示意图：已知动力的作用点为A，OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向左，据此可画出最小的动力．如图所示：点评：本题考查了最小动力和力臂的作法．作力臂关键是要画出支点到力的作用线的垂线段．要知道力和力臂成反比的关系．6．作图题（1）请作出如图1杠杆所受拉力F的力臂.（2）螺线管通电后，请在图2标出螺线管的N、S极.考点：力臂的画法；通电螺线管的磁场．专题：磁现象、电生磁；简单机械．分析：（1）力臂是指从支点到力的作用线的距离，过支点O作F作用线的垂线段即可．（2）根据螺线管的线圈绕向和电流方向，利用安培定则可以确定螺线管的N、S极．解答：解：（1）反向延长力的作用线，然后过支点做力的作用线的垂线段，即为其力臂L，如图所示：（2）由图可知，电流从螺线管的右端流入、左端流出，结合线圈的绕向，利用安培定则可以确定螺线管的左端为N极，右端为S极．如图所示：点评：（1）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．（2）安培定则涉及三个方向：磁场方向；电流方向；线圈绕向．告诉其中的两个方向可以确定第三个方向．7．如图所示是铁路建设中使用道钉撬撬道钉的示意图．请在图中画出动力F1的力臂L1；考点：力臂的画法．专题：简单机械．分析：根据力臂是指从支点到力的作用线的距离画出力臂即可．解答：解：延长动力的作用线，然后过支点做力的作用线的垂线段，用L1表示，如图所示：点评：力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．8．图中杠杆OA可以绕O点转动，使杠杆在图示位置平衡，画出阻力臂和最省力时作用力的方向．考点：力臂的画法；力的示意图．专题：图像综合题．分析：由图可知，杠杆的阻力就是重物对杠杆的拉力，作用点在绳与杠杆的接触点上，方向竖直向下，按照力的示意图的画法画出阻力，然后按照力臂的画法画出其力臂；根据杠杆平衡的条件可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题．解答：解：过阻力的作用点，沿竖直向下的方向画一条有向线段，用F2表示，然后反向延长阻力的作用线．从支点向阻力的作用线引垂线段，即为其力臂L2，连接OA，OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，根据动力与垂直于力臂画出最小的动力；如下图所示：点评：此题考查力的示意图和力臂的画法，力臂是支点到力的作用线的距离，若支点与力的作用点的连线成为力臂，此时的力臂最大．9．如图所示，o点为杠杆的支点，则图中线段 OA 是力F的力臂.考点：力臂的画法．专题：简单机械．分析：要解决此题需要掌握力臂的概念，知道力臂是从支点到力的作用线的距离．解答：解：图中OA是从支点到力的作用线F的距离，所以，OA是F的力臂．OB不是从支点到力的作用线F的距离，所以，不是F的力臂．故答案为：OA．点评：考查学生对力臂的概念的理解，关键是知道力臂是从支点到力的作用线的距离，基础题目．10．（1）如图1是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心．以O为支点，画出力F的力臂和箱体所受重力的示意图.（2）如图2所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向．考点：力臂的画法；重力示意图；通电螺线管的磁场．专题：磁现象、电生磁；重力、弹力、摩擦力；简单机械．分析：（1）根据支点是轮子轴心点O，力臂L是支点到力F的作用线的距离．重力的方向总是向下的，来解答此题．（2）根据电源的正负极可以确定线圈中的电流方向，再结合线圈的绕向，可以安培定则可以确定螺线管的NS极，进而利用磁极间的作用规律可以确定小磁针的转动方向．解答：解：（1）过O点作F的垂线即为F的力臂；过O′作竖直向下的作用力G即为箱体所受重力．如下图所示：（2）根据电源的正负极，可以确定电流从螺线管的右端流入，左端流出，结合线圈的绕向，可以确定螺线管的左端为S极，右端为N极；由于异名磁极相互吸引，同名磁极相互排斥，所以小磁针的N极将靠近螺线管的S极，小磁针的S极将远离螺线管的S极，而像右转动．答案如下图所示：点评：（1）本题考查了力的示意图和力臂的画法．作力臂关键是要画出支点到力的作用线的垂线段．（2）安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，告诉其中的两个方向可以确定其中的另一个方向．11．如图所示是液压汽车起重机的示意图．请分别画出作用在吊臂上的动力F的力臂和重物A受到的拉力.考点：力臂的画法；力的示意图．专题：图像综合题．分析：力臂的概念：力臂是指从支点到力的作用线的距离；物体A受到绳子的拉力竖直向上，根据力的示意图的做法，作出拉力的示意图．解答：解：从支点O向动力F的作用线作垂线段，即动力臂；A受到重力和绳子的拉力的作用，重力方向竖直向下，拉力沿绳子竖直向上，作用点在物体A上表面．如图所示：点评：本题考查了作力臂及力的示意图，是一道基础题，应注意作图的规范，总结作图方法．力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．12．小芳探索人体内的杠杆，发现脖子里有一根杠杆，将脑袋往后仰时，颈关节相当于杠杆的支点，图1是她画的简化图，帮助人把脑袋往后仰的输出力、脖子后面的肌肉提供的输入力如图所示.（1）请在图1中画出输入力的力臂；（2）小明认为：杠杆在小芳画的输入力和输出力的作用下，该杠杆不能平衡．若要平衡，输出力必须如图2所示那样换为杠杆受到的阻力．你觉得小明（选填“小芳”或“小明”）的杠杆在如图所示两个力作用下能平衡；（3）在上述正确的杠杆平衡图中，根据公式 F1L1=F2L2，可判断输入力大于输出力（选填“大于”、“等于”、“小于”）.考点：力臂的画法；杠杆的平衡条件．专题：简单机械．分析：（1）力臂是支点到力的作用线的距离；（2）阻力是阻碍杠杆运动的力；（3）杠杆平衡条件F1L1=F2L2分析．解答：解：（1）过支点O作垂直于输入力的作用线的垂线，即为力臂；如图所示：（2）由图可知，输入了方向向下，则输出力一段向上翘，为了杠杆平衡，阻力的方向应该是斜向下的，所以小明的杠杆在如图所示两个力作用下能平衡；（3）由图可知，输入力的力臂小于输出力的力臂，根据杠杆平衡条件F1L1=F2L2可知，输入力大于输出力．故答案为：（1）见下图：（2）小明；（3）F1L1=F2L2；大于．点评：本题考查了力臂的作法，关键是要作出支点到力的作用线的垂线段，本题中阻力的方向是斜向下的，力臂正好是支点到力的作用点的垂直距离．13．如图所示，以B为支点，重10N的匀质木棒AB在细绳拉力作用下保持静止，请画出木棒所受拉力的力臂以及所受重力的示意图.考点：力臂的画法；重力示意图．专题：重力、弹力、摩擦力；简单机械．分析：拉力作用在A点竖直向上，已知支点和拉力的方向，根据力臂的画法，过支点作垂直于动力作用线的垂线段，即为力臂；过杠杠的重心作竖直向下的力，即重力．解答：解：①由于木棒质地均匀，所以重心在其几何中心，过重心做竖直向下的带箭头的线段，即可表示出重力，大小为10N；②图中的杠杆以B点为支点，拉力F方向竖直向上，过B点做力F的垂线，那么所得垂线段即为力F的力臂L．点评：会画重力的示意图，会根据力臂的画法，准确画出力臂．14．请在图中画出F1的力臂（o是支点）.考点：力臂的画法．专题：简单机械．分析：力臂是从支点到力的作用线的距离，确定支点O和F1的作用线，从支点到作用线的距离即为F1的力臂．解答：解：已知支点为O，延长F1的作用线，做出从支点O到力F1的作用线的垂线段，即为其力臂L1．如图所示：点评：力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．④用字母L1或l2标出．15．画出图中杠杆的动力F的力臂l.考点：力臂的画法．专题：图像综合题．分析：根据力臂是从支点到力的作用线的距离作图即可．解答：解：由支点O向F的作用线做垂线，垂线段L即为F的力臂，如下图所示：点评：此题主要考查了有关力臂的画法，首先要掌握力臂的概念，找出支点和力的作用线，从而正确地画出力臂．二．解答题（共12小题）16．如图所示，将边长为10cm的正方体合金块，用细绳挂在轻质杠杆的A点处，在B点施加力F1=30N时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0．撤去F1，在B点施加F2时，合金块对地面的压强为1.2×103Pa．（OB=3OA，g取10N/kg）（1）画出F2的力臂.（2）求合金块的质量．（3）求F2的大小.考点：力臂的画法；杠杆的平衡条件；压强的大小及其计算．专题：压强、液体的压强；简单机械．分析：（1）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．（2）根据杠杆平衡条件：F1L1=F2L2，求出A点对杠杆的拉力，即为合金块的重力，再利用G=mg求解质量；（3）根据直角三角形30°角对应的直角边等于斜边的一半（即杠杆OB长度的一半）；分析物体合金块所受的力，画出示意图，合金块受重力、绳子向上的拉力及地面对它的支持力，在这几个力的作用下处于静止状态；根据合金块对地面的压强，可求出其对地面的压力，则等于地面对物体的支持力，从而根据示意图列出各力之间的关系，代入数据便可求出拉力的大小；再根据杠杆平衡条件：F1L1=F2L2，将已知数据代入，便可求出F2的大小．解答：解：（1）延长力F2的作用线，然后过支点O向力的作用线引垂线段OC，即为其力臂L2，如图所示：（2）在B点施加力F1=30N时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0．对合金块进行受力分析可知，此时合金块受到竖直向下的重力和细绳对它竖直向上的拉力，并且这两个力是一对平衡力，根据杠杆平衡条件：F1L1=F2L2可得，G•OA=F1OB，即G•OA=30N•3OA，解得G=90N，合金块的质量m===9kg；（3）从图中可以看出，OBC为直角三角形，而直角三角形30°角对应的直角边等于斜边的一半，故拉力F2的力臂为L2=OB，撤去F1，在B点施加F2时，合金块对地面的压强为1.2×103Pa，对合金块进行受力分析可知，此时合金块受重力、绳子向上的拉力及地面对它的支持力，如图所示：F N=pS=1.2×103Pa×0.1m×0.1m=12NF A+F N=GF A=G﹣F N=90N﹣12N=78N，根据杠杆平衡条件：F2L2=F A OA，即F2•OB=78N•OB，解得F2=52N．答：（1）见解答图．（2）合金块的质量为9kg．（3）F2的大小为52N．点评：此题考查了对物体的受力分析、力臂的画法、力的合成，同时考查了有关压强公式的应用及杠杆平衡条件的应用，是一道综合性题目．同时还要求具备一定的数学能力，对学生来说有一定的拔高难度，属于难题．17．如图是一种健身器械，AOB可视为杠杆．图中小明同学用力竖直向下拉杠杆，重物被抬起，此时阻力臂小于（选填“大于”、“小于”或“等于”）动力臂．小明同学想通过增大向下拉力来加大训练强度，请你利用杠杆平衡条件，给小明提出一条合理的建议：增大物重 .考点：力臂的画法；杠杆的平衡条件．专题：简单机械．分析：从支点到力的作用线的垂线段叫力臂；从动力臂和阻力、阻力臂的大小关系分析，动力臂越小越费力，阻力或阻力臂越大越费力．解答：解：由图知，重物对杠杆的拉力方向竖直向下，OA为阻力臂；人的拉力竖直向下，从O点到人的拉力作用线的距离是动力臂，比较知，阻力臂小于动力臂；由杠杆平衡条件F1L1=F2L2可以看出：要达到增大训练强度，使人的拉力F1增大，在阻力臂一定的情况下，可以采取增大物重（阻力），减小动力臂（向左拉或向右拉）的措施．故答案为：小于；增大物重．点评：杠杆可分为：省力杠杆、费力杠杆和等臂杠杆，省力杠杆省力但费距离，费力杠杆费力省距离，等臂杠杆既不省力也不费力．18．胶棉拖把的主要结构如图甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O点转动，胶棉夹将棉头中多余水挤出后便可清理地板，请在图乙示意图中画出：（1）动力F1的力臂l1；（2）作用在B点的阻力F2．考点：力臂的画法．专题：简单机械．分析：（1）根据力臂的概念画出F1的力臂L1．（2）阻力是阻碍杠杆转动的力．解答：解：（1）反向延长F1的作用线，标出从支点O到动力F1作用线的距离，即为动力臂L1；（2）动力F1的作用是使杠杆沿逆时针方向转动，而阻力F2的作用是阻碍其转动，所以F2的方向垂直于杆向下，如图所示：点评：画力臂，关键是确定支点和力的作用线，从支点向力的作用线引垂线，垂线段的长度即为力臂，只要细心，不会出错．19．杠杆OA可绕O点转动，受力情况如图所示．请作出力F的力臂L.考点：力臂的画法．专题：简单机械．分析：力臂即支点到力的作用线的距离．找到支点向力的作用线作垂线即可．解答：解：从支点O向F的作用线作垂线，并标出力臂L．如图所示：．点评：本题考查了力臂的作法，属于基本技能的考查．关键是要作出支点到力所在的直线的垂线段．20．如图中活塞抽水机的柄是一根弯曲的杠杆，请画出动力F的力臂L.考点：力臂的画法．专题：简单机械．分析：力臂是支点到力的作用线的距离．根据力臂的概念画出F的力臂L．解答：解：反向延长F的作用线，标出从支点到动力作用线的距离，即为力臂L．如图所示：。

《杠杆》作图题一、作图题1.如图所示，杠杆AO在力F1、F2的作用下处于静止状态，L2是力F2的力臂，请在图中画出力F1的力臂L1和力F2的示意图。

2.护城河上安装的吊桥可以看成一个以B为支点的杠杆，一个人通过定滑轮将吊桥拉起，请在下图中画出杠杆所受动力的示意图及动力的力臂。

3.拉杆式旅行箱可看成杠杆，请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图和重力的力臂L．4.如图是一杠杆，试画出作用在A端使杠杆在图示位置平衡的最小动力的示意图，并画出该力的力臂。

5.如图，轻质杠杆OA可绕O点在竖直面内旋转，请在图中画出物体所受重力和使杠杆保持平衡的最小力F的示意图。

6.按照下列要求作图，如图所示，AC为杠杆，O为支点，在B点处挂一个重物，请画出杠杆在如图所示位置平衡时，受到的最小动力F并标出动力臂L。

7.请在图中画出拉力F1的力臂。

8.如图，O为轻质杠杆的支点，A点挂一重物，杠杆在图示位置平衡，作出阻力臂L2和最小动力F1的示意图。

9.请在图中画出均匀木棒OA的重力示意图以及力F的力臂。

10.杠杆OA可绕O点转动，受力情况如图所示。

请作出力F1的力臂L1。

11.如图所示，杠杆在力F l、F2的作用下处于平衡状态，L2是力F2的力臂，画出力F2的示意图。

12.作图：某剧组为拍摄节目需要，设计了如图所示的拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动，请在图中画出：①杠杆所受拉力的力臂L1；②杠杆所受阻力F2的示意图。

13.如图所示，用一根细绳将杠杆AOB在O点悬挂起来，B处挂一重物G，在杠杆上施加最小动力F，使杠杆在图示位置平衡，请你在图中画出这个力的示意图。

14.请在图中画出用羊角锤起钉时所用的最小力F.(要求保留作图痕迹)15.图中，轻质杠杆OA在力F1、F2的作用下处于静止状态，L2为力F2的力臂。

在图中画出力F1的力臂L1、力F2的示意图。

16.如图所示，轻质杠杆OA在路灯和轻绳AB的共同作用下，在水平方向处于静止状态，请画出轻绳AB对杠杆的动力F1的力臂L1和阻力F2的示意图。

作图题1．请标明图中杠杆的支点：2．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母G表示．3．画出图中各力的力臂：4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，与手作用在起子上力的力臂．请在图中表示．6．试在图上画出Ｆ1和Ｆ2的力臂7．在右图中画出力Ｆ对支点O的力臂，并用字母G表示．8．如下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．9．画出并标明图中Ｆ、G对支点O的力臂．10．画出图中各力的力臂．11．画出图中Ｆ1和Ｆ2的力臂G1和G2．12．画出图中杠杆所受各力对于点O的力臂〔不计杠杆所受的重力〕13．图中杠杆所受的重力G和拉力Ｆ的力臂．14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．15．画出图中，加在杠杆上的动力Ｆ的力臂．16．如下列图，试画出杠杆OA所受力的力臂〔OA杆的质量忽略不计〕17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示与重力的力臂．18．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．19．画出图中杠杆所受各力对于支点O的力臂〔不计杠杆所受重力〕20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2．21．如下所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用G1、G2表示它们．22．画出如下各力的力臂〔如图〕23．画出如下各力的力臂〔如图〕24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和G2标明．25．画出图中Ｆ1和Ｆ2的力臂．26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O的力臂，并分别用字母G1和G2表示．27．如下列图，一木杆可绕固定轴O自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G对O点的力臂．28．画出图1和图2中各力的力臂．29．如下列图的杠杆，左边挂有两个各重10牛顿的一样钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力．30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉收缩，动力Ｆ1作用在A点上，阻力Ｆ2作用在B点上，请在图中画出各力的力臂，在你所画的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．31．用如下列图的杠杆提起重物，O是杠杆的支点，假如在A点用力，在图中画出力Ｆ的力臂，并用字母G表示32．用道钉撬来撬铁路枕木上的道钉，O是支点，在图中作出它的动力臂和阻力臂．33．如下列图的杠杆中，O是支点．画出力Ｆ1、Ｆ2的力臂，并用字母G1、G2表示．34．先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂：35．如下列图装置中，O是支点，AO＝BC＝40厘米，OC＝30厘米，在A端悬挂50牛顿的重物时，在B端至少应加多大的力才能使整个装置处于平衡状态．试用力的图示法在图中画出这个力．36．在做“研究杠杆平衡条件〞的实验时，挂钩码前，使杠杆在水平位置平衡．实验中只有10个一样的钩码，杠杆上每格等距。

2023年05月22日第1题第2题第3题如图，在撬棒AD上作出撬起“石块1”的最小力F及对应的力臂L。

第4题第5题表示。

第6题第7题第8题如图所示，轻质杠杆OA 可绕O 点转动，请在图中画出杠杆OA 的动力臂L。

第9题如图所示，用一根硬棒搬动一个石块，棒的上端A 是动力的作用点，若要用最小的力搬动石块，请标出杠杆的支点O ，并画出最小动力F 的示意图。

第10题第14题的示意图。

第12题第13题23．（2分）如图所示，轻质杠杆的A 点挂一重物G ，绳受的拉力为F 2，O 为杠杆的支点。

请在杠杆的端点B 处画出使杠杆保持静止的最小的力F 1的示意图，并作出F 2的力臂l 2。

第17题)。

第18题.第16题第19题如图所示,一轻质杠杆OA可绕O点无摩擦转动,A端用绳子系在竖直墙壁的B点,在杠杆的C点悬挂一重为20N的物体,杠杆处于水平静止状态。

已知OA长为50cm,OC长为30cm,∠OAB=30 .(1)请在图中画出绳子对杠杆拉力F的力臂。

(2)拉力F的大小是______N.2023年05月22日第1题【答案】第2题【答案】由图示可知，当杠杆与地面的接触点（A点）为支点时，作用在D点动力的力臂最大，此时动力最小，连接AD为动力臂L，过D点作垂直于动力臂向上的力，即为最小动力F的示意图。

如图所示：第5题【答案】示：支点到力的作用线的垂直距离是力臂，从支点作力的作用下的垂线段即可作出力臂。

第6题【答案】见解析【解析】图所示：故答案为：见解析。

重力的方向竖直向下，作重力的示意图时应从物体重心向下作竖直线段；先确定支点，再确定力的作用线，最后从支点到力的作用线作垂线段。

第4题第7题【答案】图中为支点，反向延长力画出的作用线，然后从支点向力的作用线作垂线段，该垂线段即为力的力臂，如图所示：力臂是支点到力的作用线的距离；由支点向力的作用线作垂线，垂线段的长度即为力臂。

第8题【答案】由图知，杠杆所受动力作用在A端，动力的方向向上，过支点O作动力作用线的垂线段，即为杠杆OA的动力臂L。

力臂的画法一．填空题（共15小题）1．如图是一种抽水马桶的水箱自动上水装置示意图．当水箱内的水达到一定深度时，浮标带动杠杆压住入水口，停止上水．请在图中作出F1、F2的力臂L1、L2，O为支点.2．如图所示，用轻质杆将一电灯吊起，O点是支点．请画出动力F1的力臂L1和阻力F2的示意图.3．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动．在图上画出动力臂L1和阻力臂L2.4．如图所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图中的L为动力F的力臂，请作出动力F的示意图（温馨提示：注意标明力F的方向和作用点）.5．如图（甲）是果农用剪子修剪树枝的情景，乙图是甲图的简化图，A点是杠杆动力的作用点，O点是支点，F2是杠杆受到的阻力．请画出阻力臂和最小动力F1的示意图.6．作图题（1）请作出如图1杠杆所受拉力F的力臂.（2）螺线管通电后，请在图2标出螺线管的N、S极．7．如图所示是铁路建设中使用道钉撬撬道钉的示意图．请在图中画出动力F1的力臂L1；8．图中杠杆OA可以绕O点转动，使杠杆在图示位置平衡，画出阻力臂和最省力时作用力的方向．9．如图所示，o点为杠杆的支点，则图中线段是力F的力臂.10．（1）如图1是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心．以O 为支点，画出力F的力臂和箱体所受重力的示意图.（2）如图2所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向．11．如图所示是液压汽车起重机的示意图．请分别画出作用在吊臂上的动力F的力臂和重物A受到的拉力.12．小芳探索人体内的杠杆，发现脖子里有一根杠杆，将脑袋往后仰时，颈关节相当于杠杆的支点，图1是她画的简化图，帮助人把脑袋往后仰的输出力、脖子后面的肌肉提供的输入力如图所示.（1）请在图1中画出输入力的力臂；（2）小明认为：杠杆在小芳画的输入力和输出力的作用下，该杠杆不能平衡．若要平衡，输出力必须如图2所示那样换为杠杆受到的阻力．你觉得（选填“小芳”或“小明”）的杠杆在如图所示两个力作用下能平衡；（3）在上述正确的杠杆平衡图中，根据公式，可判断输入力输出力（选填“大于”、“等于”、“小于”）.13．如图所示，以B为支点，重10N的匀质木棒AB在细绳拉力作用下保持静止，请画出木棒所受拉力的力臂以及所受重力的示意图.14．请在图中画出F1的力臂（o是支点）.15．画出图中杠杆的动力F的力臂l.二．解答题（共12小题）16．如图所示，将边长为10cm的正方体合金块，用细绳挂在轻质杠杆的A点处，在B点施加力F1=30N 时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0．撤去F1，在B点施加F2时，合金块对地面的压强为1.2×103Pa．（OB=3OA，g取10N/kg）（1）画出F2的力臂.（2）求合金块的质量.（3）求F2的大小.17．如图是一种健身器械，AOB可视为杠杆．图中小明同学用力竖直向下拉杠杆，重物被抬起，此时阻力臂（选填“大于”、“小于”或“等于”）动力臂．小明同学想通过增大向下拉力来加大训练强度，请你利用杠杆平衡条件，给小明提出一条合理的建议：.18．胶棉拖把的主要结构如图甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O点转动，胶棉夹将棉头中多余水挤出后便可清理地板，请在图乙示意图中画出：（1）动力F1的力臂l1；（2）作用在B点的阻力F2.19．杠杆OA可绕O点转动，受力情况如图所示．请作出力F的力臂L.20．如图中活塞抽水机的柄是一根弯曲的杠杆，请画出动力F的力臂L.21．图中OA为轻质杠杆，可绕O点转动，在点B处用细绳悬挂一重物，在A端施加动力F1，使杠杆在水平位置平衡．请画出杠杆受到的阻力F2及动力臂L1.22．如图甲所示，当用指甲剪剪指甲时，指甲剪可以看成是多个杠杆的组合．乙中画出剪指甲时其中一个杠杆DBE的动力臂L1和阻力F2.23．（1）在“探究杠杆的平衡条件”实验中，用弹簧测力计沿BC方向拉杠杆，使杠杆平衡，如图1所示．请画出：①弹簧测力计对杠杆拉力F的示意图；②F的力臂.（2）如图2所示，开关闭合．①请在图中标出通电螺线管的N、S极；②用箭头标出图中磁感线的方向．24．如图是用钓鱼竿钓鱼的情景，其中动力为F1，阻力为F2，请在图中作出阻力F2的力臂2.25．图中，杠杆OBA在图示位置静止，请画出作用在A点的力F的力臂l.26．如图1所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），图2为单侧钳柄及相连部分示意图．请在图2中画出钢丝钳剪钢丝时的动力臂L1和阻力F2.27．如图所示，利用动滑轮来提升一个物体，拉力F竖直向上．动滑轮其实就是一个变形的杠杆，请在图中标出它的支点O，并画出F的力臂L.力臂的画法参考答案与试题解析一．填空题（共15小题）1．如图是一种抽水马桶的水箱自动上水装置示意图．当水箱内的水达到一定深度时，浮标带动杠杆压住入水口，停止上水．请在图中作出F1、F2的力臂L1、L2，O为支点.考点：力臂的画法．专题：简单机械．分析：力臂是指支点到力的作用线的距离．已知支点、动力和阻力的方向，过支点作力的作用线的垂线段即可．解答：解：过支点O分别作动力作用线和阻力作用线的垂线段（即动力臂L1和阻力臂L2）．如图所示：．点评：要能找出杠杆的五要素，并且会根据力臂的画法画出正确的作用力或力臂．2．如图所示，用轻质杆将一电灯吊起，O点是支点．请画出动力F1的力臂L1和阻力F2的示意图.考点：力臂的画法．专题：简单机械．分析：力臂是从支点到力的作用线的垂直距离，从支点向动力作用线和阻力作用线引垂线段，线段的长度即为动力臂和阻力臂．解答：解：从支点作动力F1作用线的垂线段，线段的长度即为动力臂；电灯对杠杆的拉力是阻力，方向竖直向下，由此画出阻力的示意图．如图所示：点评：明确力臂的概念，从支点向力的作用线画垂线，即可找出力臂的位置，阻力是阻碍杠杆转动的力，明确了这些基本概念便不难解决．3．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动．在图上画出动力臂L1和阻力臂L2.考点：力臂的画法．专题：作图题．分析：此杠杆支点在O点，根据动力臂为支点到动力作用线的距离，阻力臂为支点到阻力作用线的距离，分别作出动力臂L1和阻力臂L2．解答：解：从支点向动力作用线引垂线，作出动力臂，用大括号标出，标上字母L1；从支点向阻力作用线引垂线，作出阻力臂，用大括号标出，标上字母L2；如图：点评：作力臂要先找到支点和力的作用线，再从支点向力的作用线引垂线，支点到垂足之间的距离为力臂的大小．4．如图所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图中的L为动力F的力臂，请作出动力F的示意图（温馨提示：注意标明力F的方向和作用点）.考点：力臂的画法；力的示意图．专题：简单机械．分析：支点O、力臂L已知，根据力臂的作法：从支点向力的作用线作垂线段，作出动力F的示意图．解答：解：做出力臂L的垂线，与杠杆相交于一点，即F的作用点，由于G使杠杆沿顺时针方向转动，所以F方向应使杠杆沿逆时针方向转动，作用点在A点．如图所示：点评：此类题的关键是掌握杠杆五要素，然后根据杠杆的五要素作出相应的作用力或力臂，并且作图要求规范．5．如图（甲）是果农用剪子修剪树枝的情景，乙图是甲图的简化图，A点是杠杆动力的作用点，O点是支点，F2是杠杆受到的阻力．请画出阻力臂和最小动力F1的示意图.考点：力臂的画法；杠杆中最小力的问题．专题：图像综合题．分析：根据力臂是指从支点到力的作用线的距离作出阻力臂；根据杠杆平衡的条件，F1×L1=F2×L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题．解答：解：已知支点为O，过支点做阻力作用线的垂线段，用L2表示，即为阻力臂的示意图：已知动力的作用点为A，OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向左，据此可画出最小的动力．如图所示：点评：本题考查了最小动力和力臂的作法．作力臂关键是要画出支点到力的作用线的垂线段．要知道力和力臂成反比的关系．6．作图题（1）请作出如图1杠杆所受拉力F的力臂.（2）螺线管通电后，请在图2标出螺线管的N、S极.考点：力臂的画法；通电螺线管的磁场．专题：磁现象、电生磁；简单机械．分析：（1）力臂是指从支点到力的作用线的距离，过支点O作F作用线的垂线段即可．（2）根据螺线管的线圈绕向和电流方向，利用安培定则可以确定螺线管的N、S极．解答：解：（1）反向延长力的作用线，然后过支点做力的作用线的垂线段，即为其力臂L，如图所示：（2）由图可知，电流从螺线管的右端流入、左端流出，结合线圈的绕向，利用安培定则可以确定螺线管的左端为N极，右端为S极．如图所示：点评：（1）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．（2）安培定则涉及三个方向：磁场方向；电流方向；线圈绕向．告诉其中的两个方向可以确定第三个方向．7．如图所示是铁路建设中使用道钉撬撬道钉的示意图．请在图中画出动力F1的力臂L1；考点：力臂的画法．专题：简单机械．分析：根据力臂是指从支点到力的作用线的距离画出力臂即可．解答：解：延长动力的作用线，然后过支点做力的作用线的垂线段，用L1表示，如图所示：点评：力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．8．图中杠杆OA可以绕O点转动，使杠杆在图示位置平衡，画出阻力臂和最省力时作用力的方向．考点：力臂的画法；力的示意图．专题：图像综合题．分析：由图可知，杠杆的阻力就是重物对杠杆的拉力，作用点在绳与杠杆的接触点上，方向竖直向下，按照力的示意图的画法画出阻力，然后按照力臂的画法画出其力臂；根据杠杆平衡的条件可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题．解答：解：过阻力的作用点，沿竖直向下的方向画一条有向线段，用F2表示，然后反向延长阻力的作用线．从支点向阻力的作用线引垂线段，即为其力臂L2，连接OA，OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，根据动力与垂直于力臂画出最小的动力；如下图所示：点评：此题考查力的示意图和力臂的画法，力臂是支点到力的作用线的距离，若支点与力的作用点的连线成为力臂，此时的力臂最大．9．如图所示，o点为杠杆的支点，则图中线段 OA 是力F的力臂.考点：力臂的画法．专题：简单机械．分析：要解决此题需要掌握力臂的概念，知道力臂是从支点到力的作用线的距离．解答：解：图中OA是从支点到力的作用线F的距离，所以，OA是F的力臂．OB不是从支点到力的作用线F的距离，所以，不是F的力臂．故答案为：OA．点评：考查学生对力臂的概念的理解，关键是知道力臂是从支点到力的作用线的距离，基础题目．10．（1）如图1是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心．以O 为支点，画出力F的力臂和箱体所受重力的示意图.（2）如图2所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向．考点：力臂的画法；重力示意图；通电螺线管的磁场．专题：磁现象、电生磁；重力、弹力、摩擦力；简单机械．分析：（1）根据支点是轮子轴心点O，力臂L是支点到力F的作用线的距离．重力的方向总是向下的，来解答此题．（2）根据电源的正负极可以确定线圈中的电流方向，再结合线圈的绕向，可以安培定则可以确定螺线管的NS极，进而利用磁极间的作用规律可以确定小磁针的转动方向．解答：解：（1）过O点作F的垂线即为F的力臂；过O′作竖直向下的作用力G即为箱体所受重力．如下图所示：（2）根据电源的正负极，可以确定电流从螺线管的右端流入，左端流出，结合线圈的绕向，可以确定螺线管的左端为S极，右端为N极；由于异名磁极相互吸引，同名磁极相互排斥，所以小磁针的N极将靠近螺线管的S极，小磁针的S极将远离螺线管的S极，而像右转动．答案如下图所示：点评：（1）本题考查了力的示意图和力臂的画法．作力臂关键是要画出支点到力的作用线的垂线段．（2）安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，告诉其中的两个方向可以确定其中的另一个方向．11．如图所示是液压汽车起重机的示意图．请分别画出作用在吊臂上的动力F的力臂和重物A受到的拉力.考点：力臂的画法；力的示意图．专题：图像综合题．分析：力臂的概念：力臂是指从支点到力的作用线的距离；物体A受到绳子的拉力竖直向上，根据力的示意图的做法，作出拉力的示意图．解答：解：从支点O向动力F的作用线作垂线段，即动力臂；A受到重力和绳子的拉力的作用，重力方向竖直向下，拉力沿绳子竖直向上，作用点在物体A上表面．如图所示：点评：本题考查了作力臂及力的示意图，是一道基础题，应注意作图的规范，总结作图方法．力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．12．小芳探索人体内的杠杆，发现脖子里有一根杠杆，将脑袋往后仰时，颈关节相当于杠杆的支点，图1是她画的简化图，帮助人把脑袋往后仰的输出力、脖子后面的肌肉提供的输入力如图所示.（1）请在图1中画出输入力的力臂；（2）小明认为：杠杆在小芳画的输入力和输出力的作用下，该杠杆不能平衡．若要平衡，输出力必须如图2所示那样换为杠杆受到的阻力．你觉得小明（选填“小芳”或“小明”）的杠杆在如图所示两个力作用下能平衡；（3）在上述正确的杠杆平衡图中，根据公式 F1L1=F2L2，可判断输入力大于输出力（选填“大于”、“等于”、“小于”）.考点：力臂的画法；杠杆的平衡条件．专题：简单机械．分析：（1）力臂是支点到力的作用线的距离；（2）阻力是阻碍杠杆运动的力；（3）杠杆平衡条件F1L1=F2L2分析．解答：解：（1）过支点O作垂直于输入力的作用线的垂线，即为力臂；如图所示：（2）由图可知，输入了方向向下，则输出力一段向上翘，为了杠杆平衡，阻力的方向应该是斜向下的，所以小明的杠杆在如图所示两个力作用下能平衡；（3）由图可知，输入力的力臂小于输出力的力臂，根据杠杆平衡条件F1L1=F2L2可知，输入力大于输出力．故答案为：（1）见下图：（2）小明；（3）F1L1=F2L2；大于．点评：本题考查了力臂的作法，关键是要作出支点到力的作用线的垂线段，本题中阻力的方向是斜向下的，力臂正好是支点到力的作用点的垂直距离．13．如图所示，以B为支点，重10N的匀质木棒AB在细绳拉力作用下保持静止，请画出木棒所受拉力的力臂以及所受重力的示意图.考点：力臂的画法；重力示意图．专题：重力、弹力、摩擦力；简单机械．分析：拉力作用在A点竖直向上，已知支点和拉力的方向，根据力臂的画法，过支点作垂直于动力作用线的垂线段，即为力臂；过杠杠的重心作竖直向下的力，即重力．解答：解：①由于木棒质地均匀，所以重心在其几何中心，过重心做竖直向下的带箭头的线段，即可表示出重力，大小为10N；②图中的杠杆以B点为支点，拉力F方向竖直向上，过B点做力F的垂线，那么所得垂线段即为力F的力臂L．点评：会画重力的示意图，会根据力臂的画法，准确画出力臂．14．请在图中画出F1的力臂（o是支点）.考点：力臂的画法．专题：简单机械．分析：力臂是从支点到力的作用线的距离，确定支点O和F1的作用线，从支点到作用线的距离即为F1的力臂．解答：解：已知支点为O，延长F1的作用线，做出从支点O到力F1的作用线的垂线段，即为其力臂L1．如图所示：点评：力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．④用字母L1或l2标出．15．画出图中杠杆的动力F的力臂l.考点：力臂的画法．专题：图像综合题．分析：根据力臂是从支点到力的作用线的距离作图即可．解答：解：由支点O向F的作用线做垂线，垂线段L即为F的力臂，如下图所示：点评：此题主要考查了有关力臂的画法，首先要掌握力臂的概念，找出支点和力的作用线，从而正确地画出力臂．二．解答题（共12小题）16．如图所示，将边长为10cm的正方体合金块，用细绳挂在轻质杠杆的A点处，在B点施加力F1=30N 时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0．撤去F1，在B点施加F2时，合金块对地面的压强为1.2×103Pa．（OB=3OA，g取10N/kg）（1）画出F2的力臂.（2）求合金块的质量．（3）求F2的大小.考点：力臂的画法；杠杆的平衡条件；压强的大小及其计算．专题：压强、液体的压强；简单机械．分析：（1）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．（2）根据杠杆平衡条件：F1L1=F2L2，求出A点对杠杆的拉力，即为合金块的重力，再利用G=mg求解质量；（3）根据直角三角形30°角对应的直角边等于斜边的一半（即杠杆OB长度的一半）；分析物体合金块所受的力，画出示意图，合金块受重力、绳子向上的拉力及地面对它的支持力，在这几个力的作用下处于静止状态；根据合金块对地面的压强，可求出其对地面的压力，则等于地面对物体的支持力，从而根据示意图列出各力之间的关系，代入数据便可求出拉力的大小；再根据杠杆平衡条件：F1L1=F2L2，将已知数据代入，便可求出F2的大小．解答：解：（1）延长力F2的作用线，然后过支点O向力的作用线引垂线段OC，即为其力臂L2，如图所示：（2）在B点施加力F1=30N时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0．对合金块进行受力分析可知，此时合金块受到竖直向下的重力和细绳对它竖直向上的拉力，并且这两个力是一对平衡力，根据杠杆平衡条件：F1L1=F2L2可得，G•OA=F1OB，即G•OA=30N•3OA，解得G=90N，合金块的质量m===9kg；（3）从图中可以看出，OBC为直角三角形，而直角三角形30°角对应的直角边等于斜边的一半，故拉力F2的力臂为L2=OB，撤去F1，在B点施加F2时，合金块对地面的压强为1.2×103Pa，对合金块进行受力分析可知，此时合金块受重力、绳子向上的拉力及地面对它的支持力，如图所示：F N=pS=1.2×103Pa×0.1m×0.1m=12NF A+F N=GF A=G﹣F N=90N﹣12N=78N，根据杠杆平衡条件：F2L2=F A OA，即F2•OB=78N•OB，解得F2=52N．答：（1）见解答图．（2）合金块的质量为9kg．（3）F2的大小为52N．点评：此题考查了对物体的受力分析、力臂的画法、力的合成，同时考查了有关压强公式的应用及杠杆平衡条件的应用，是一道综合性题目．同时还要求具备一定的数学能力，对学生来说有一定的拔高难度，属于难题．17．如图是一种健身器械，AOB可视为杠杆．图中小明同学用力竖直向下拉杠杆，重物被抬起，此时阻力臂小于（选填“大于”、“小于”或“等于”）动力臂．小明同学想通过增大向下拉力来加大训练强度，请你利用杠杆平衡条件，给小明提出一条合理的建议：增大物重 .考点：力臂的画法；杠杆的平衡条件．专题：简单机械．分析：从支点到力的作用线的垂线段叫力臂；从动力臂和阻力、阻力臂的大小关系分析，动力臂越小越费力，阻力或阻力臂越大越费力．解答：解：由图知，重物对杠杆的拉力方向竖直向下，OA为阻力臂；人的拉力竖直向下，从O点到人的拉力作用线的距离是动力臂，比较知，阻力臂小于动力臂；由杠杆平衡条件F1L1=F2L2可以看出：要达到增大训练强度，使人的拉力F1增大，在阻力臂一定的情况下，可以采取增大物重（阻力），减小动力臂（向左拉或向右拉）的措施．故答案为：小于；增大物重．点评：杠杆可分为：省力杠杆、费力杠杆和等臂杠杆，省力杠杆省力但费距离，费力杠杆费力省距离，等臂杠杆既不省力也不费力．18．胶棉拖把的主要结构如图甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O点转动，胶棉夹将棉头中多余水挤出后便可清理地板，请在图乙示意图中画出：（1）动力F1的力臂l1；（2）作用在B点的阻力F2．考点：力臂的画法．专题：简单机械．分析：（1）根据力臂的概念画出F1的力臂L1．（2）阻力是阻碍杠杆转动的力．解答：解：（1）反向延长F1的作用线，标出从支点O到动力F1作用线的距离，即为动力臂L1；（2）动力F1的作用是使杠杆沿逆时针方向转动，而阻力F2的作用是阻碍其转动，所以F2的方向垂直于杆向下，如图所示：点评：画力臂，关键是确定支点和力的作用线，从支点向力的作用线引垂线，垂线段的长度即为力臂，只要细心，不会出错．19．杠杆OA可绕O点转动，受力情况如图所示．请作出力F的力臂L.考点：力臂的画法．专题：简单机械．分析：力臂即支点到力的作用线的距离．找到支点向力的作用线作垂线即可．解答：解：从支点O向F的作用线作垂线，并标出力臂L．如图所示：．点评：本题考查了力臂的作法，属于基本技能的考查．关键是要作出支点到力所在的直线的垂线段．20．如图中活塞抽水机的柄是一根弯曲的杠杆，请画出动力F的力臂L.考点：力臂的画法．专题：简单机械．分析：力臂是支点到力的作用线的距离．根据力臂的概念画出F的力臂L．解答：解：反向延长F的作用线，标出从支点到动力作用线的距离，即为力臂L．如图所示：点评：画力臂，关键是确定支点和力的作用线，从支点向力的作用线引垂线，垂线段的长度即为力臂，只要细心，不会出错．21．图中OA为轻质杠杆，可绕O点转动，在点B处用细绳悬挂一重物，在A端施加动力F1，使杠杆在水平位置平衡．请画出杠杆受到的阻力F2及动力臂L1.考点：力臂的画法．专题：简单机械．分析：作用在杠杆上的动力是绳子拉杠杆的力，方向沿绳子向上；阻力是物重对杠杆的力，方向竖直向下；已知支点、动力和阻力的方向，根据力臂的画法，过支点作动力作用线和阻力作用线的垂线段，即动力臂和阻力臂．解答：解：由图F1为动力，过支点O做动力F1的垂线段，即为动力臂L1．点B处用细绳悬挂一重物，重物对杠杆的竖直向下的拉力为阻力，作用点在B点．如图所示：点评：会判断作用在杠杆上的动力和阻力，会根据力臂的画法，准确作出动力臂和阻力臂．。

2016年八年级物理杠杆力臂的画法专题训练解答题（共29小题）2. （2015?长沙县校级模拟）如图画出下面杠杆的动力臂与阻力臂.3. （2015?沛县校级模拟）画岀图中Fl 和F2的力臂.4. （ 2015?泰安二模）作出图中拉力的力臂和重力的示意图.5. （ 2014?凉山州）如图所示的杠杆中，已知动力 R 和阻力臂L 2,请你作出动力臂Ll 和阻力F2・1. （2015?东平县模拟）在图中画出力6.（2014?佛山校级自主招生）杠杆在力R F?的作用下处于静止状态，L是F2的2力臂.在图中画出力F I的力臂L I以及阻力F2.7.（2014?相城区模拟）图中，使杠°A保持静止，圏出在A点所加最才杆力F I的示意图和阻力F2的力臂12.8・（2014?崇明县三模）杠杆AO在力R、F2的作用下处于静止状态，L是力F2的力2臂，在图中画出力Fl的力臂L I和力F2・9.（2014?怀柔区二模）在图中画出力F对支点O的力臂，并用字母L表示.10.（2014?淄川区一模）图中AB是用软绳悬挂的杠杆，请在A点画出能使杠杆在图示位置平衡的最小拉力的示意图，并把力臂标出来.11.（2014?普宁市校级模拟）为使如图所示的杠杆保持静止，在A点作用了一个动力F,力的方向不同，则大小也不同•请最小动力F画出的示意图和阻力的力臂.12・（2014?盘锦模拟）如图所示杠杆OBA处于平衡状态，请分别画出力FI 的力臂LI和力F2的力臂Li.13.（2014?丰台区二模）画出图中F对支点O的力臂L.14.（2014?泰州一模）如图所示的弯曲杠杆，OA=OC=CB,在A端吊一重物G,请问在哪一点加一最小的力F,使Ao （O为支点）保持水平平衡,试画岀此力的方向和力臂.15.（2014?锦州一模）请你在图中画出小锤所受动力F的力臂L.16. （2014?沙湾区模拟）如图所示，一杠杆 OA 可绕O 点转动，一物体G 挂在杠杆OA 上，现用力F 作用在A 点使杠杆在如图位置保持静止，请作 出物体G 所受重力的示意图和力 F 的力臂.17・（2014?金凤区校级一模）如图所示，画岀 的力臂.18. （2015?河南模拟）如图所示，重为 G 的物体放在水平面上，小军站在地面上用力使其翻转，请画出作用在A 点的推翻物体所用最小的力F 的方向.19・（2014?镇贽县校级二模）请按要求完成以下作图，图20. （2014?江阴市二模）画出物体 A 重力示意图及使轻质杠杆保持平衡的最小的力F 的示意图.AB 是用软绳中悬挂的杠杆，请在A 点画出能使杠杆在图示 位置平衡的最小拉力示意图.L-□ AFl 和 F?21・（2014秋？张家港市校级期中）如图，在杠杆AB上挂了一个重为G的物体.为使杠杆在图中的位置静止•请在杠杆上画出最小的动力F和它的方向及两力的力臂.22. （2014秋？常熟市校级月考）如图，在杠杆ABCD ±挂了一个重为G的物体.为使杠杆在图中的位置静止•请在杠杆上画出最小的动力F和它的方向.23・（2013?西华县校级模拟）如图所示，轻质杠杆的A点挂一重物G,绳受的拉力为, O为杠杆的支点•请在杠杆的端点B处画出使杠杆保持静止的最小的力E的示意F2图，并作出F?的力臂12.24・（2013?崇信县校级模拟）在B点画岀使杠杆AB在如图所示位置静止时所用最小力F的示意图.25. （2013?天河区一模）一块质量分布均匀的长方形木板放在水平地面上，它所受重力为200N,长度为2m,现在要将木板从N端抬起(1)画出重力的示意图;(2)画出所用最小动力F的示意图和动力臂L；(3) ____________________________ 此时最小动力F为N.(板的厚度忽略不计)26・(2013秋？句容市校级期末)请按照题目要求作图：如图所示，为了让杠杆静止在图中位置，请画出在A点所施加的最小动力F及其力臂L；27. ( 2013?宛城区模拟)如图所示，杠杆AB在纸面内图示位置静止,请你画出作用在A端点的最小力F的方向及其力臂L.28・（2013春？章丘市校级期末）将如图所示的球体推上台阶，请画出最小推力的示意图.29. （2013春？新华区校级月考）如图所示，画出使杠杆静止时所用最小力F的方向及力臂1.AB在图示位置2016年八年级物理杠杆力臂的画法专题训练参考答案与试题解析一.解答题（共29小题）1.（2015?东平县模拟）在图中画岀力R、F?的力臂J、考占•力臂的画法.√八、、•专题：简单机械.分析：根据力臂的正确画法作图，即过支点作力的作用线的垂线段.解答：解：过支点O作动力作用线和阻力作用线的垂线段，即动力臂Ll和阻力臂L2.如图所示：点评：知道力与力臂的关系，会根据力臂的正确画法画岀力或力臂.2.（2015?长沙县校级模拟）如图画岀下面杠杆的动力臂与阻力臂.考点：力臂的画法.专题：作图题.分析：已知支点、动力和阻力的方向，根据力臂的画法，过支点作动力作用线和阻力作用线的垂线段，即动力臂和阻力臂.解答：解：反向延长R的作用线，分别过支点O作力的作用线的垂线段即可，即为两个力的力臂L, 如下图所示：点评：找准支点是画力臂的关键.如果从支点向力的作用线引垂线时，与F的作用线时,I就要反向延长R的作用线.3.（2015?沛县校级模拟）画出图中Fl和F?的力臂.考点：力臂的画法.专题：简单机械.分析：画力臂的方法：找到支点，用虚线延长动力和阻力的作用线，由支点作动力作用线的垂线是动力臂L I ,由支点作阻力作用线的垂线是阻力臂解答：解：（1）反向延长动力作用线R,由支点作动力作用线的垂线，L I是动力臂.（2）反向延长阻力作用线F?,由支点作阻力作用线的垂线，L2是阻力臂.如下图.点评：本题考查力臂画法的掌握情况， 熟记力臂的定义是准确作图的前提, 本题是一道基础作图题.4. （ 2015?泰安二模）作出图中拉力的力臂和重力的示意图.考点：力臂的画法；重力示意图.分析：重力的作用点在木棒的重心，方向竖直向下;力臂的作法：过支点做重力作用线的垂线段.专题：重力、弹力、摩擦力; 简单机械.G表不;解答：解：过木棒的重心沿竖直向下画一条带箭头的线段，并用过支点B作拉力作用线的垂线段，即为拉力的力臂如下图所示:点评：本题考查重力示意图和拉力力臂的画法，属于基础题.,请你5.（2014?凉山州）如图所示的杠杆中，已知动力R和阻力臂L2作出动力臂Ll和阻力F2・考点：力臂的画法；力的示意图.专题：作图题；简单机械.分析：根据力与力臂的关系进行画图，即过支点作力的作用线的垂线段; 过力臂的末端作垂直于力臂的作用力.解答：解：过支点O作垂直于R作用线的垂线段，即LH过J的末端作用垂直于杠杆的阻力F?.如图所示：点评：明确力臂的概念，从支点向力的作用线画垂线，即可找岀力臂的位置，阻力是阻碍杠杆转动的力，明确了这些基本概念便不难解决.6.（2014?佛山校级自主招生）杠杆在力R F?的作用下处于静止状态，L是F22的力臂.在图中画出力R的力臂Ll以及阻力F2・考点：力臂的画法.专题：作图题；压轴题.分析：根据力与力臂的关系进行分析，即过支点作力的作用线的垂线段即力臂，过力臂的末端作垂直于力臂的作用力.解答：解：过支点O作垂直于动力作用线的垂线段即L,过力臂匕的末端点评：知道力臂与作用力的关系，会根据力臂的画法画出正确的作用力或力臂.7・（2014?相城区模拟）图中，使杠杆OA保持静止，画出在A点所加最小力R的示意图和阻力F?的力臂12・考点：力臂的画法；力的示意图；杠杆中最小力的问题.专题：作图题；压轴题.分析：力臂是支点到力的作用线的距离.由杠杆的平衡条件可知，当杠杆平衡时，力臂最长，力最小.解答：解：由图知O是支点，R作用在A点，最长力臂是OA,所以Fl的方向要与OA垂直，这样才能保证其力臂是OA.如图所示.向力F2的作用线作垂线，作出力臂12・如图所示：作垂直于力臂的力即阻力F2・图示如下:点评：力臂为支点到力的作用线的距离，为一垂线段，不是直线.注意最小力的判断：当杠杆平衡时，力臂最长的力就是最小力.8.（2014?崇明县三模）杠杆AO在力只、F的作用下处于静止状态，D 是力F22的力臂，在图中画出力F I的力臂L I和力F2・考点：力臂的画法.专题：图像综合题.分析：力臂是支点到力的作用线的距离，过L2的下端作出D的垂线交杠杆于一点，为F?的作用点，再画出F2.解答：解：（1）做力R的延长线，过支点O做力R作用线的垂线段,，则线段，为力Fl的力臂;（2）过力臂J的右端，作垂直于J的直线，与杠杆OA的交点为力如图所示:点评：本题考查了力的示意图和力臂的画法.画力臂时关键要画出支点到力的作用线的垂线段.9.（2014?怀柔区二模）在图中画岀力F对支点O的力臂，并用字母LF2的作用点，方向斜左下方,• 1考点：力臂的画法.专题：作图题.分析：根据力臂是支点到力的作用线的距离作图.解答：解:点评：本题考查了力臂的作法.关键是要作出支点到力所在的直线的垂线段.10.（2014?淄川区一模）图中AB是用软绳悬挂的杠杆，请在A点画出能使杠杆在图示位置平衡的最小拉力的示意图，并把力臂标出来.考点：力臂的画法.专题：作图题；压轴题.分析：据杠杆平衡的条件，F1L1=F2D,在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长.而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题.解答：解：杠杆可绕绳悬点转动，由杠杆平衡条件得：F?OA=G?OB, G?OB 一定时，要使A点的拉力最小，需要OA最大，当拉力与杠杆垂直时，力臂OA最大，OA即为力臂.点评：画出杠杆中最小作用力的关键是找出最长的力臂，一般情况下支点到动力作用点的距离作为动力臂最长.11.（2014?普宁市校级模拟）为使如图所示的杠杆保持静止，在A点作用了一个动力F,力的方向不同，则大小也不同•请画出最小动力F的示意图和阻力的力膚.考点：力臂的画法；杠杆中最小力的问题.专题：作图题.分析：(1)根据杠杆平衡的条件，F I XL=F2 XL2,在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长.而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题.(2)力臂指的是支点到力的作用线的距离，阻力臂就是从支点向阻力的作用线作垂线.解答：解：(1)由图可见，连接OB就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力 F.,如下图：(2)重物的重力为阻力，则O到重力作用点的垂线段就是阻力臂, 用L?表TjK，如卜图：点评：要做岀杠杆中的最小动力，可以按照以下几个步骤进行:①确定杠杆中的支点和动力作用点的位置；②连接支点与动力作用点，得到最长的线段；③经过动力作用点做出与该线段垂直的直线；④根据杠杆平衡原理，确定岀使杠杆平衡的动力方向.12.（2014?盘锦模拟）如图所示杠杆OBA处于平衡状态，请分别画岀力F的力臂L l和力F2的力臂L2・I考点：力臂的画法.专题：简单机械.分析：力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点.②确定力的作用点和力的方向，画出力的作用线.③从支点向力的作用线作垂线，支点到垂足的距离就是力臂.解答：解：分别反向延长力的作用线F l和F2,从O做F l的垂线段就是F I 的力臂，从O做F2的垂线段就是F?的力臂.故答案为:点评：作力臂时要找好支点与力的作用线，因为力臂是从支点到力的作用线的距离.13.（2014?丰台区二模）画出图中F对支点O的力臂L.考点：力臂的画法.专题：图像综合题.分析：要解决此题，需要掌握力臂的概念，知道力臂是从支点到力的作用线的距离.由支点向力的作用线做垂线，垂线段的长度即为力臂.解答：解：首先延长F的作用线，由支点O向F的作用线做垂线，垂线段的长度为F的力臂L.如图所示:点评：此题主要考查了有关力臂的画法，首先要掌握力臂的概念，找出支点和力的作用线.从而正确地画岀力臂.14.（2014?泰州一模）如图所示的弯曲杠杆，OA=OC=CB,在A端吊一重物G,请问在哪一点加一最小的力F,使Ao （O为支点）保持水平平衡，试画出此力的方向和力臂.考点：力臂的画法.专题：作图题.分析：根据杠杆平衡的条件，F I XL=F2 XL2,在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长.而在通常情况下，连接杠杆的支点和动力作用点这两点所得到的线段最长，据此可解决此题.解答：解：连接OB就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画岀最小的动力，如图所示：点评：要做出杠杆中的最小动力，可以按照以下几个步骤进行1、确定杠杆中的支点和动力作用点的位置2、连接支点与动力作用点，得到最长的线段3、经过动力作用点做出与该线段垂直的直线4、根据杠杆平衡原理，确定出使杠杆平衡的动力方向.15.（2014?锦州一模）请你在图中画出小锤所受动力F的力臂L.考点：力臂的画法.专题：简单机械.分析：己知支点、动力的方向，根据力臂的画法，过支点作动力作用线的垂线段，即动力臂. 解答：解：过支点O作动力作用线的垂线段即可，如图所示:点评：本题考查了力臂的画法.画力臂时关键是要画出支点到力的作用线的垂线段.16.（2014?沙湾区模拟）如图所示，一杠杆OA可绕O点转动，一物体G 挂在杠杆OA上，现用力F作用在A点使杠杆在如图位置保持静止，请作出物体G所受重力的示意图和力F的力臂.专题：作图题；简单机械.分析：画重力的示意图要先分析力的三要素，再从作用点（重心）开始，用带箭头的线段来表示出这个力；画力F的力臂要从支点向力的作用线画垂线，必要时应延长力的作用线.解答：解：物体M的重力作用在重心，方向竖直向下，反向沿长F的作用线，从支点向其画垂线，垂线段所表示的就是它的力臂.如图所示:A W ----- F[J.*,i*,i∙,点评：本题考查了作力的示意图、作力臂等问题，知道力臂的概念、掌握力的示意图的作法、熟练应用杠杆平衡条件即可正确解题.17.（2014?金凤区校级一模）如图所示，画出Fl和F?的力臂.专题：简单机械.分析：力臂是支点到力的作用线的距离，因此要先确定支点，然后判断力的方向，再过支点做出力的作用线的垂线，支点到力的作用线的距离，即为所求作的力臂.解答：解：己知支点为O,过点O作力Fl的垂线段L∣,作力F2的垂线段匕，那么Li、L2即为所求作的力臂.如图所示：点评：本题考查了力臂的作法.关键是要作出支点到力的作用线的垂线段.18.（2015?河南模拟）如图所示，重为G的物体放在水平面上，小军站在地面上用力使其翻转，请画出作用在A点的推翻物体所用最小的力F的方向.考点：杠杆中最小力的问题.专题：简单机械.分析：在阻力与阻力臂一定的情况下，动力臂越大，动力越小，根据图示确定最大动力臂，然后作出最小推力.解答：解：由杠杆平衡条件可知，在阻力与阻力臂一定的情况下，动力臂越大，动力越小，由图示可知，使物体向左翻转时，物体左下端点与地面的接触点是支点，物体对角线是最大动力臂，当力作用在右上端点时，推力最小，如图所示：«I点评：本题考查了作最小推力的示意图，掌握力的示意图的作法、应用杠杆平衡条件即可正确解题.19.（2014?镇贽县校级二模）请按要求完成以下作图，图中AB是用软绳悬挂的杠杆，请在A点画出能使杠杆在图示位置平衡的最小拉力示意图.考点：杠杆中最小力的问题；力的示意图.专题：作图题；压轴题.分析：据杠杆平衡的条件，F l L l =F2 L2 ,在杠杆中的阻力、阻力臂一定的情况下，要使所用的臂最长.而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长解答：解：杠杆可绕绳悬点转动，由杠杆平衡条件得：F?OA=G?OB, G?OB-定时，要使A 最大，当拉力与杠杆垂直时，力臂OA最大，拉力示意图如图所示.点评：画出杠杆中最小作用力的关键是找出最长的力臂，一般情况下支点到动力作用点的20.（2014?江阴市二模）画出物体A重力示意图及使轻质杠杆保持平衡的最小的力F的示意图.考点：杠杆中最小力的问题.专题：简单机械.分析：力臂越长越省力，故连接OB,过B点做垂直于OB斜向上的力，即为最小的力.解答：解：根据此杠杆的形状，从O点到此杠杆的最左端B的距离最大，这是最长的力臂•所以力作用在杠杆的最左端，根据力臂的概念确定力的方向，如下图所示：点评：此题主要考查了杠杆最小力的画法. 解决此类题目的关键是找出最长的力臂，然后根据力臂的概念确定力的方向.21.（2014秋？张家港市校级期中）如图，在杠杆AB上挂了一个重为G的物体.为使杠杆在图中的位置静止•请在杠杆上画出最小的动力F和它的方向及两力的力臂.∕z∕∕∕∕∕z∕∕r考点：杠杆中最小力的问题；力臂的画法.专题：简单机械.分析：使用杠杆时，当阻力和阻力臂一定时，动力臂越长，越省力；因此只需找出使动力臂最长的动力作用点，然后作动力臂的垂线即可.阻力为绳子对杠杆的拉力，大小等于物体的重力，过支点作阻力的垂线段即为阻力臂.解答：解：(1)阻力与阻力臂的乘积一定的情况下，最省力，即动力臂最长，由图知OB比OA长，所以OB做动力臂最长，过B点与OB垂直向上作垂线就得到动力F的方向，如下图所示：(2)阻力为绳子对杠杆的拉力，大小等于物体的重力，方向竖直向F,过支点作阻力的垂线段，即阻力臂匕，如下图所示：点评：此题既考查了力臂的画法，也考查了最小力的确定.根据杠杆的平衡条件，要使杠杆上的力最小，必须使该力的力臂最大，而力臂最大时力的作用点一般离杠杆的支点最远，所以在杠杆上找到离杠杆支点最远的点即力的作用点，这两点的连线就是最长的力臂，过力的作用点作垂线就是最小的力.22・（2014秋？常熟市校级月考）如图，在杠杆ABCD ±挂了一个重为GF和它的物体.为使杠杆在图中的位置静止•请在杠杆上画出最小的动力的方向.考点：杠杆中最小力的冋题.专题：作图题.分析：在阻力与阻力臂的乘积一定的情况下，要使动力最小，则动力臂必须最长，先确定最长动力臂的动力的作用点，然后过动力作用点做垂直于杠杆的作用力即可.解答：解：A为支点，所以力作用在杠杆的最右端，当动力臂是AD时，力臂最长，此时的力最小.过D做AD的垂线，沿此方向向上施加力即可，如下图所示：点评：此题既考查了力臂和力的画法、使用杠杆最小力的确定.根据杠杆的平衡条件，要使杠杆上的力最小，必须使该力的力臂最大，而力臂最大时力的作用点一般离杠杆的支点最远，所以在杠杆上找到离杠杆支点最远的点即力的作用点，这两点的连线就是最长的力臂.23. （2013?西华县校级模拟）如图所示，轻质杠杆的A点挂一重物G,绳受的拉力为F2, O为杠杆的支点•请在杠杆的端点B处画出使杠杆保持静止的最小的力F I的示意图，并作出F?的力臂12・考点：杠杆中最小力的问题；力臂的画法.专题：作图题；简单机械.分析：在阻力与阻力臂一定时，由杠杆平衡条件可知，动力臂越大，动力越小，根据图示确定最大动力臂，然后作出最小的动力；从支点作力的作用线的垂线段，即可作出力的力臂.解答：解：由图可知，力Fl作用在B点时，力臂L】最大，此时力Fl最小,力Fl不意图如图所示；过支点作力F2作用线的垂线段，即可做出力臂如图所示;故答案为：如图所不・点评：本题考查了作最小力示意图及作力臂问题，熟练应用杠杆平衡条件、由图示确定最大力臂是正确解题的关键.24・（2013?崇信县校级模拟）在B点画出使杠杆AB在如图所示位置静止时所用最小力F的示意图.考点：杠杆中最小力的问题.专题：作图题•分析：使用杠杆时，若阻力和阻力臂一定时，动力臂越长，越省力；因此解答此题时，只需找出使动力臂最大的动力作用点，然后作动力臂的垂线即可.解答：解：用力方向与OB垂直，这样动力臂最长（等于OB）,最省力，如图所示.□点评：在处理杠杆最小力的问题时，可按以下步骤进行：①确定支点和动力作用点；②过动力作用点做出与动力臂垂直的直线；此题中，易出现的错误是以A为动力作用点，但实际上这样得到的动力臂不是最长的，因此解题时一定不要被惯性思维所误导.25.（2013?天河区一模）一块质量分布均匀的长方形木板放在水平地面上，它所受重力为200N,长度为2m,现在要将木板从N端抬起（1）画出重力的示意图;（2）画出所用最小动力F的示意图和动力臂L；（3）此时最小动力F为100 N.（板的厚度忽略不计）考点：杠杆中最小力的问题；重力示意图；杠杆的平衡条件；力臂的画法.专题：图像综合题.分析：（1）重力的作用点在木板的重心（质量分布均匀的长方形木板的重心在其稽核中心上），方向竖直向下，利用力的示意图的画法作图；（2）抬起长方形木板的N端时，要克服的是木板的重力，要使动力最小，就要使动力臂最大.支点为M,动力作用点为N,并且垂直木板用力即可；（3）知道阻力（木板重力）、阻力臂、动力臂，利用杠杆平衡条件求最小动力F.解答：解:(1)从木板的重心0,竖直向下画一有向线段表示重力，G=200N,如图所示:(2)由于动力作用线过N点，要使动力臂最长，只能在动力与木板垂直时，动力臂最大，如图所示：(3)如下图，阻力臂L f =MO=Im,动力臂I^2m, G=200N,由杠杆平衡条件得:FXL=GXL',即：F×2m=200N×lm,故答案为：（1）如图；（2）如图；（3）100.点评：本题考查了力的示意图的画法、力臂的画法、杠杆平衡条件的应用, 难点在第二问，要知道：在阻力和阻力臂一定时，动力臂越长、越省力.26.（2013秋？句容市校级期末）请按照题目要求作图：如图所示，为了让杠杆静止在图中位置，请画出在A点所施加的最小动力F及其力臂L；考点：杠杆中最小力的问题；力臂的画法.专题：简单机械.分析：由杠杆平衡的条件知，当阻力与阻力的力臂的积为定值时，动力臂最大时，动力是最小的，此时的动力臂是支点到动力的作用点的距离.解答：解：（1）动力F最小时，其力臂最长，即为从支点到动力作用点的距离为力臂L；（2）力和力臂是垂直关系，故在A点做力臂L的垂线，方向向上, 即为最小动力F.如图所示:点评：本题考查了最小动力和力臂的作法.作力臂关键是要画出支点到力的作用线的垂线段.要知道力和力臂成反比的关系.27.（2013?宛城区模拟）如图所示，杠杆AB在纸面内图示位置静止,请你画出作用在A端点的最小力F的方向及其力臂L.考点：杠杆中最小力的问题；力臂的画法.专题：作图题；简单机械.。
