E+H伺服液位计操作步骤
一、中文版
1.长按“E”键，进入主菜单。
2.轻触“+”键找到“操作（OPERATION）”菜单。
3.短按“+”或者“-”键一次，自动进入输入密码界面。
4.密码为：51. 长按“+”键，待数字至“51”或五十几时，停止。
再用“+”“-”键进行微调。
5.密码输入完毕后，按“E”键确认。
6.收伺服时，在子菜单内短按“+”或者“-”选择“上升”，短按
“E”键等待即可，伺服上升至最高点时会自动停止；放伺服时，选择“液位”，短按“E”键等待即可，伺服至液位会自动停止。
备注：1.收起伺服时，若上升时卡住，无法继续上升时，下
降一段距离，再上升。
强行上升时，有可能将伺服液位计的
钢丝扯断。
2.放下伺服时，一般要求罐内液位至少为1.5M，少于1.5M
时，进料状态下罐内液位波动幅度较大，有可能使钢丝绳与
齿轮脱开，严重时可能将伺服液位计的钢丝扯断。
3.收起伺服液位计后，在表头下方的视窗内可以看到浮球。
一定要确认在视窗内看到浮球后，方可离去。
德国E+H质量流量计是一种较为准确、快速、可靠、高效、稳定、灵活的流量测量仪表，在石油加工、化工等领域将得到更加广泛的应用，相信将在推动流量测量上显示出巨大的潜力。
E+H质量流量计是不能控制流量的，它只能检测液体或者气体的质量流量，通过模拟电压、电流或者串行通讯输出流量值。
但是，E+H质量流量控制器，是可以检测同时又可以进行控制的仪表。
质量流量控制器本身除了测量部分，还带有一个电磁调节阀或者压电阀，这样质量流量控制本身构成一个闭环系统，用于控制流体的质量流量。
质量流量控制器的设定值可以通过模拟电压、模拟电流，或者计算机、PLC提供。
德国E+H超声波变送器产品特点坚固、稳定的传感器适合恶劣工业场合；抗干扰性强及在线输出调节；换能器内置温度传感器，实现测量值的实时自动温度补偿；参数可通过RS485设置，屏蔽探头附近干扰信号；4~20MA电流输出，可选现场总线接口。
德国E+H超声波变送器超声波变送器分为一般超声波变送器（无表头）和一体化超声波变送器两类，一体化超声波变送器较为常用。
德国E+H超声波变送器一体化超声波变更新器由表头（如LCD显示器）和探头两部分组成，这种直接输出4～20mA信号的变送器是将小型化的敏感元件（探头）和电子电路组装在一起，从而使体积更小、重量更轻、价格更便宜。
超声波变送器可用于液位。
物位的测量和开渠、明渠等流量测量，并可用于测量距。
德国E+H超声波变送器超声波变送器彻底地解决了旋转式.压力式、电容式、浮子式等传统测量方式带来的粘莲.缠绕、堵塞、泄露、介质腐蚀、维护不便等缺点。
恩德斯豪斯Promass 80M（83M）系列产品展示：科氏力测量原理不受流体物理特性的影响,例如粘性和密度；介质温度可高达+150℃；过程压力可高达350bar对液体和气体的高精度测量，如：油、润滑剂、燃料油、液化气、溶剂、食用油和压缩气体（CNG）可与多种过程控制系统连接的通信接口：HART、PROFIBUS、PA/DP、FOUNDATION Fieldbus、MODBUS安全性：第二腔室（可达100bar），压力设备指令，SIL-2；防爆认证：ATEX、FM、CSA、TIIS；食品行业/卫生要求：3A、FDA恩德斯豪斯Promass 80F（83F）科氏力测量原理不受流体物理特性的影响,例如粘性和密度；质量流量测量可达2200t/h （DN8...DN250）对液体和气体的高精度测量，如：油、润滑剂、燃料油、液化气、溶剂、食用油和压缩气体（CNG）介质温度可高达+350℃；过程压力可高达350bar；防爆认证：ATEX、FM、CSA、TIIS；食品行业/卫生要求：3A、FDA可与多种过程控制系统连接的通信接口：HART、PROFIBUS、PA/DP、FOUNDATION Fieldbus、MODBUS安全性：第二腔室（可达100bar），压力设备指令，SIL-2恩德斯豪斯Promass 80H（83H）适用于需要抗化学性材质的场合：清洗剂和溶剂、腐蚀性酸恩德斯豪斯Promass 80I（83I）适用于要求介质所受剪力小及压损低的场合：果粒酸奶、糖浆，蜂蜜、榛果巧克力、血浆、化妆品、液化气、清洗剂和溶剂、油漆德国E+H质量流量计系列产品技术资料下载。
所有仪表上，按E可进入菜单，按+、-可在菜单中移动，+和-一起按可以退出到上级菜单。
1、CPM253 pH计：按E进入菜单，此时仪表需要输入密码（密码为22），按+，直到表上显示22，按E确认，仪表上显示，多次按-直到仪表显示CURRENT OUTPUT，按E进入，多次按E，直到表上显示，此时按+或-修改4mA对应的数值（如想改为0.00，则按-，修改为0.00）；修改完以后，按E键确认，屏幕上显示，此时按+或-修改20mA对应的数值（如想改为14.00，则按+，修改为14.00），按E键确认即可。
此时，同时多次按+和-退出到初始界面。
2、FMU40、41、42、43、44 液位计：该图中，E为仪表探头到罐底的高度，F为设计图纸上的量程值（20mA对应的值）。
如图，按E进入basic setup，表上显示tank shape，多次按E，直到表上显示empty calibration,此时可以按+修改里面的数值，这个数就是上图说的E（即仪表探头道罐底的高度），如图，比如现在高度是5m，则按+，此时里的2会改变，修改为5后，按E确认，仪表自动跳到下一位，按+使这位显示小数点就可以，再一直按E确认就可以了。
改完empty calibration选项后，按E进入full calibration，这项里面可以修改仪表的量程（数据表上有）。
按E确认，一直按E直到显示同时按+和-退出到初始界面即可。
3、FMU130、131、230、231、232 液位计：上图的仪表的显示器。
该界面为V0H2，该界面为V3H2，即显示器右上角显示的内容。
按V键可以改变V的数值，比如现在为V3H2，按E后可进入V4H2，同样，按H键可以改变H的数值。
走到V0H1修改从探头到罐底的高度值，走到V0H2修改量程值（数据表上有，就是20mA对应的数），走到V8H2修改单位，0代表m，1代表英寸，应选择0。
然后多次按V和按H回到V0H0（测量界面）即可。
PROline promass 80科氏力质量流量测量系统功能描述BA 058D/28/zh 50098512目录1Proline Promass 8.0功能表 (5)2测量值..................................................................73系统单位...............................................................84快速设定菜单.........................................................135操作.....................................................................156人机界面...............................................................177累加器1/2............................................................208累加器操作 (229)电流输出 (23)10脉冲/频率输出.........................................................2911状态输出 (38)12状态输入...............................................................4213通信.....................................................................4414工艺参数...............................................................4515系统参数...............................................................4916传感器数据............................................................5217信息管理...............................................................5418系统模拟...............................................................5619传感器版本............................................................5720放大板版本............................................................5721出厂设定 (58)1.151.2611.14011.24121.1/5821.259功能表、结构和使用功能表图示状态输出的反应信息状态输出的动作国际单位（不适用于美国加拿大）美制单位（仅适用于美国/加拿大）…………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………注册商标HA RTHA RT 通讯基金会注册商标，奥斯丁.美国S DA T ，T D AT ，F -Ch ip E+H 瑞士流量厂注册商标，Re in c h.瑞士--TM TMT M1Proline Promass 80功能表1.1功能表：结构和使用功能表是两层的结构：组群是第一层，功能块是第二层。
E+H仪表参数调整基本步骤注：E为确定健，+号为往上选择，-号为往下选择，+和-一起按为退出。
一：电磁流量计1.按E进入菜单操作,按+选择到systen units(系统单位)，通过E和+号选择到access code,输入密码50（用+和-号来调整数字），通过+和-号输入流量计的单位为m3/h，退出。
2.选择到user interface(用户界面)，按E到assign line 1(第一行为),选择volumeflow(容积流量)，在按E到assige line 2（第二行显示），选择totalizer1(累积量1)，退出。
3.选择进入current output1（输出电流1），按E进入到volume flow(容积流量)，按E进入到current span(电流范围)，选择4—20mA，按E，value 20mA,输入20mA对应的最大流量值，按E，进入到actual current ，输入最小电流4mA.4.选择到process parameter(过程参数)，按E到volume flow(容积流量)，按E到on-val.lf-cutoff进行小流量切除，输入数值，按E，直到退出。
完成参数设定。
二：电导率仪1.按E进入设定界面，code输入密码22,按E进入setup1(设定1)，A1选择cond (导电系数)，A2单位选择mg/l,A4选择ms/cm,A5选择5.9000（550用这个系数），A6输入1.0002.setup2 ,pt100,选择到output,按E到4mA对应选择0，20mA选择20ms/cm.3.标定：按CAL键，输入密码22，按E，将探头擦干净后在空气中，一直按E,直到完成标定。
（可以用化验室给的标准溶液进行二次标定，方法是完成空气标定后，浸入溶液中一直按E就可以。
）三：液位变送器1.按E进入operation menu(操作菜单)，选择psition adjust进行零点校准（这部必须在空罐的时候才能做），按E进入，选择confirm(确定)，按E，完成。
Level Pressure Flow Temperature Liq u idA n a ly sis Registration SystemCompo n entsSe r vi ces S olu t io ns技术资料电容式物位探头Liquicap M FMI51, F MI52用于连续测量的电容式物位探头T I 401F/28/z h/04.0 7/(09. 07) 应用Liquicap M一体化型变送器可对液体物料进行连续的物位测量。
其经测试验证的坚固耐用的机械结构（锥形自密封）确保了探头既可在真空环境中使用，也可在压力值高达100bar的过压环境中使用。
采用的密封及绝缘材料使探头适用于操作温度范围为-80℃…+200℃的应用场合。
当被测介质的电导率＞100μS/cm时，测量与介电常数（DK）无关，此时测量不同液体物料时无需重新标定探头。
与Fi e l dg a t e（采用I n t er n et技术的智能仪表远程监控和数据采集设备）配合使用时，L i q u i c ap M能为原料库存及优化物流（存量控制）提供理想解决方案。
优势·对电导率为100μS/cm的液体物料进行测量时，无需对探头进行标定。
探头的出厂标定是根据用户所订购的探头长度（0%...100%）来进行的，因而用户能简便、快速地对探头进行调试。
·通过纯文本显示方式实现菜单引导式的现场设置（可选）。
·仪表获取了多项证书和认证，因而应用范围十分广泛。
·可应用于功能安全需满足IEC 61508的S I L2标准的安全系统之中。
·与介质接触部分由防腐材料和F DA认可的材料制成。
·具有两级防罐体放电（气体放电和保护二极管）的过压保护。
·介质中有粘附物时，电子部分仍可动作。
·测量值反应时间短。
·更换电子插件无需重新标定仪表。
·自动开启电子插件的自监控功能。

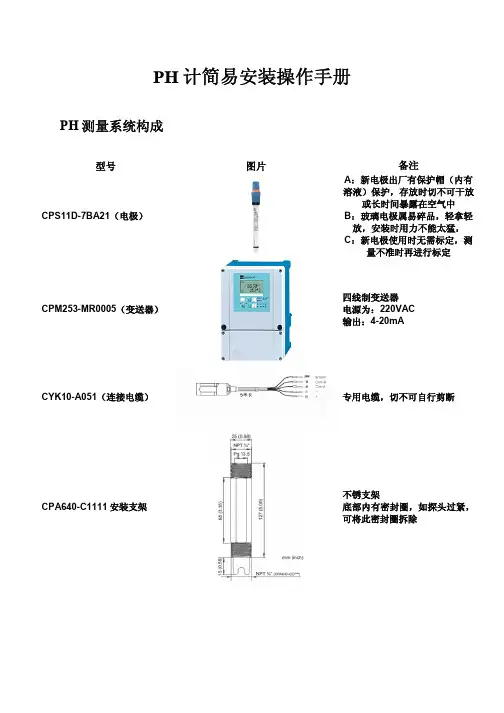

PH计简易安装操作手册PH测量系统构成型号图片备注CPS11D-7BA21（电极）A：新电极出厂有保护帽（内有溶液）保护，存放时切不可干放或长时间暴露在空气中B：玻璃电极属易碎品，轻拿轻放，安装时用力不能太猛，C：新电极使用时无需标定，测量不准时再进行标定CPM253-MR0005（变送器）四线制变送器电源为：220VAC 输出：4-20mACYK10-A051（连接电缆）专用电缆，切不可自行剪断CPA640-C1111安装支架不锈支架底部内有密封圈，如探头过紧，可将此密封圈拆除安装步骤：支架安装先将CPA640安装于三通支架上备注：用户已订购71072741 三通支架电极安装CPS11D电极的螺纹上先缠两道生胶带，再将电极安装于CPA640支架上，用手拧紧即可！切不可用扳手过分拧紧，极易损坏玻璃电极！注意事项：1、用户管道吹扫或试压时，需将探头拆下2、探头安装后，切不可外物砸碰3、长时间不使用时，建议将CPA640支架和电板一起拆下，放在水杯中保养变送器安装（铭牌型号：CPM253-MR0005）将变送器安装在仪表箱中或墙上或管架上，自行决定！在变送器底部选择三个大孔，开缆塞孔（注意：变送器装箱中已提供四个缆塞）仪表箱中墙上仪表接线（备注：将盖扳打开后，背面有接线图）电源线：L1和N双芯屏蔽信号线：31 正和31负（4-20mA输出）连接电缆CYK10：棕色87、绿色96、屏蔽S、白色88、黄色97注意事项：先接电源线，上电有显示确认后，再接输出信号线，以防输出回路接上强电，损坏仪表，非质保！仪表调试：新表无需设置，除非更改量程PH出厂默认量程：2-12仪表设置：按E键进入菜单，输入密码22如需更改，进入OUTPUT菜单4mA对应值20mA对应值仪表标定：按CAL键进入菜单，输入密码22 以下信息为标定后的数据，按CAL 确认斜率：38-65mv/PH再CAL，如标液为6.86，改为6.86 按CAL零点：5-9将探头放入PH=7的溶液中等待读数稳定后（约20秒）按CAL进行标定按CAL注意：若标定不成功，将由报警信息出现。
