外架、满堂架钢管、扣件用量计算

扣件式钢管脚手架主要材料用量计算
立杆总数搭设高度步距立杆纵距立杆横距排数长杆总长度小横杆数长杆重量小横杆重量钢管总重量直角构件数对接构件数旋转构件数扣件数量脚手板面积（根）（m）（m）（m）（m）（排）(m) ( 根) （吨）（吨）（吨）( 个) ( 个) ( 个) （个）（m2）满堂脚手架
3 3 3 3 3 3 10.80 0.00 0.0
4 0.00 0.04 7.20 2.16 0.6
5 10.01 9.90
立杆总数搭设高度步距立杆纵距立杆横距排数长杆总长度小横杆数长杆重量小横杆重量钢管总重量直角构件数对接构件数旋转构件数扣件数量脚手板面积（根）（m）（m）（m）（m）（排）(m) ( 根) （吨）（吨）（吨）( 个) ( 个) ( 个) （个）（m2）双排脚手架
224 16.5 1.8 1.5 0.9 2 7423.35 1375.73 28.51 7.40 35.90 5010.13 1484.67 445.40 6940.20 329.67
说明： 1、本表以Φ 48钢管为例计算，长杆平均长度取5m，包括立杆、纵向水平杆和剪刀撑（满堂脚手架也包括横向水平杆）；小横杆平均长度取立杆横距+0.5m；
2、满堂脚手架为一层作业，且按一半作业层面积计算脚手板；
3、参考依据：《建筑施工手册》（第二版），使用时仅需将红色字体表示的脚手架参数输入，即可自动生成主要材料用量。

扣件式钢管脚手架主要材料用量计算
说明：1、本表以Φ48钢管为例计算，长杆平均长度取5m，包括立杆、纵向水平杆和剪刀撑（满堂脚手架也包括横向水平杆）；小横杆平均长度取立杆横距+0.5m
2、满堂脚手架为一层作业，且按一半作业层面积计算脚手板
3、使用时仅需将红色字体表示的脚手架参数输入，即可自动生成主要材料用量
4、作者QQ：735807522
剪力墙背楞钢管间距457mm。

0.457平方模板面积内有2m钢管。

因钢管端部伸出墙体进行加固，考虑5%的扩大系数。

剪力墙结构模板接触面积考虑建筑面积的3～3.5的系数，框架结构考虑2～2.5的系数。

剪力墙结构一般水平和竖向按照1:2比例划分。

框架结构相反。

木枋按照间距250布置，1米木枋占0.25平方模板面积，木枋按照截面尺寸0.05×0.1考虑。

扣件式钢管脚手架材料用量计算在建筑行业中，脚手架是必不可少的施工工具。

其中，扣件式钢管脚手架因其具有结构简单、拆装方便、重量轻、强度高等优点，被广泛应用于各类建筑物的施工。

为了更好地利用扣件式钢管脚手架，本文将对其材料用量进行计算。

一、扣件式钢管脚手架的组成扣件式钢管脚手架主要由钢管和扣件组成。

其中，钢管是脚手架的主体结构，扣件则是连接钢管的重要部件。

根据施工需要，扣件式钢管脚手架可分为单排、双排和满堂脚手架。

二、扣件式钢管脚手架的材料用量计算1、确定脚手架的搭设方案首先需要根据施工要求确定脚手架的搭设方案。

不同的搭设方案所需的材料用量也不同。

例如，单排脚手架所需的材料较少，而双排和满堂脚手架所需的材料较多。

2、计算钢管的用量钢管的用量可根据以下公式计算：每米钢管长度需要的钢管数量 = (总长度/每米长度) × (1+损耗率)其中，总长度是指脚手架搭设所需的总长度，每米长度是指单根钢管的长度，损耗率可根据实际施工情况进行估算。

3、计算扣件的用量扣件的用量可根据以下公式计算：每米钢管所需扣件数量 = (总长度/每米长度) × (1+损耗率) ×(每个扣件所需钢管数量)其中，每个扣件所需钢管数量可根据实际情况进行估算。

4、其他材料的用量计算除了钢管和扣件外，脚手架还需要其他一些材料，如跳板、安全网等。

这些材料的用量也需要根据实际施工需要进行计算。

三、总结扣件式钢管脚手架的材料用量计算是合理利用材料的必要步骤。

通过本文的介绍，相信读者已经对扣件式钢管脚手架的材料用量计算有了基本的了解。

在实际施工过程中，应根据具体情况进行计算，以确保材料的合理利用。

扣件式钢管脚手架力学计算一、概述扣件式钢管脚手架是一种广泛应用于建筑行业的临时支撑结构，其具有搭建方便、拆卸灵活、调整高度方便等优点。

为了确保扣件式钢管脚手架在施工过程中的安全性和稳定性，进行力学计算是非常必要的。

本文将介绍扣件式钢管脚手架的力学计算方法，旨在为相关技术人员提供参考。

扣件式钢管满堂架一立方重量计算
首先，我们来看一下扣件的重量计算。

扣件通常由碳钢制成，常用的
扣件有螺纹扣件和压铆扣件。

螺纹扣件一般由螺纹杆和螺母组成，螺纹扣
件的重量可以通过螺纹杆和螺母的质量来计算。

压铆扣件一般由扣件身和
铆钉组成，压铆扣件的重量可以通过扣件身和铆钉的质量来计算。

下面我们以螺纹扣件为例来计算一下扣件的重量。

假设螺纹扣件的直
径为d，螺纹杆的长度为l，螺母的个数为n，螺纹杆和螺母的质量密度
为ρ。

螺纹扣件的体积可以计算为：
V=π*(d/2)^2*l+n*ρ*V_d
其中，V_d是螺纹杆和螺母的体积。

螺纹杆和螺母的重量可以计算为：
W=(π*(d/2)^2*l+n*ρ*V_d)*ρ
接下来我们来看一下钢管的重量计算。

钢管通常由碳钢制成，常用的
钢管有圆管、方管和矩形管。

钢管的重量可以通过其截面积和长度来计算。

以圆管为例，钢管的重量可以计算为：
W=ρ*l*A
其中，ρ是钢管的质量密度，l是钢管的长度，A是钢管的截面积。

对于方管和矩形管，钢管的重量计算类似，只需要将截面积替换为相
应的截面积。

最后，钢管满堂架的一立方重量可以通过扣件和钢管的重量之和来计算。

假设扣件的重量为W_s，钢管的重量为W_p，钢管满堂架的一立方重
量可以计算为：
W_total = W_s + W_p
综上所述，计算扣件式钢管满堂架的一立方重量可以通过计算扣件和
钢管的重量之和来获得。

这涉及到了扣件和钢管的尺寸和质量密度的知识，在具体计算时需要根据实际情况进行计算。

普通满堂均布钢管支架1、普通钢管采用外经48mm，壁厚3.5mm组成,底板下采用0.6米×0.6米布设,在墩柱附近底板增设0.3米×0.3米,纵桥向三排,横杆间距均为1.2米.2、横向搁木和纵向搁木的布设为0.4米×0.4米,材料采用15cm×7.5cm松木，横向摆放采用15cm（高）×7.5cm,纵向摆放采用7.5cm(高) ×15cm,横向搁木摆放在横杆上。

3、横向斜撑在底板每9排形成一个剪刀斜撑，翼板每7排形成一个剪刀斜撑，剪刀斜撑与剪刀斜撑纵向间距为5×0.6=3米，即在平面布置图中按6～16布置，纵向斜撑在底板中间搭设一道，在底板边搭设一道，即（1）（2）（5）搭设布置，翼板边各搭设一道，斜撑减半，即（3）（4）搭设布置。

4、因钢管长度不够，用2个固定卡子卡住以调整标高和拆落支架，每个卡子能承受1.3T,两个卡子为2.6T能满足施工要求。

一、地基处理１、泥浆池、沉淀池的处理将泥浆池、沉淀池内泥浆挖干净，分层每20cm夯实后，用C25砼硬化20cm厚。

２、绿岛采用C25砼硬化，厚度为20cm，布设∮8钢筋网，间距为20cm×20cm。

３、23#~30#墩、36#~39#墩原地面硬化为：先将建筑垃圾清理干净，然后用压路机充分压实，铺30cm厚石碴后，用C25砼进行硬化，硬化厚度为20cm。

支架设计计算一、扣件式满堂均布钢管支架的计算（以１９＃～２０＃为例）1、荷载分布及计算为计算简便，统一简化为均布荷载，根据设计图纸的尺寸及混凝土方量，每跨梁(24#) (23#) （19#）（20#）150 200 400 980 980 500 100 125 3440（注：本图以厘米计）N1=50934kg/m N2=29750kg/m N3=25606kg/m N4=21400kg/mN5=19643kg/m N6=21124kg/m N7=26850kg/m N8=50920kg/m(20#) (21#)(21#) (22#)(22#) (23#) 125 100 500 995×2 500 100 125（注：本图以厘米计）N1=N8=50920kg/m N2=N7=26850kg/mN3=N6=21124kg/m N4=N5=19641kg/m根据纵向支架分布图和横向支架分布图，以（2）为例进行检算，荷载分布如下图：=20702×1.25+19641×5.75=138813kgP119641kg/m（2）（3）7．0mP2=19641×7=137487kgP= P1× P2=138813+137487=276300kgP=276300/2=138150kg设计为7根ф60cm钢管桩,壁厚为0.5CM,高度为6m，每根钢管桩受力为:P3=138150/7=19736kg/根考虑到模板、工字钢重量及施工荷载影响，取1.2系数则：P4=19736×1.2=23683kg/根2、应力检算：σ压 = P4/A=23683/（302-29.522）π=254kg/cm2〈［σ］=1700kg/ cm23、失稳检算钢管桩底部与混凝土调整块用螺栓连接，因此可看成为一端固定，另一端自由受压杆件，取长度系数μ=2，惯性距I=π（D4-d4）/64=π（604-594）/64=41342cm4圆转半径r=I/A=41342/π(302-29.52)=21.04cm柔度λ=μL/=2×600/21.04=57查相关资料A3钢λP=100 λ0=61.4 λ<λ0,因此钢管桩属于短粗或小柔度杆,只需按强度问题进行检算即P0=A*σS=π（302-29.52）×1700=158806kg实际每根钢管桩的工作力为P4=23683kg<P0=158806kg。

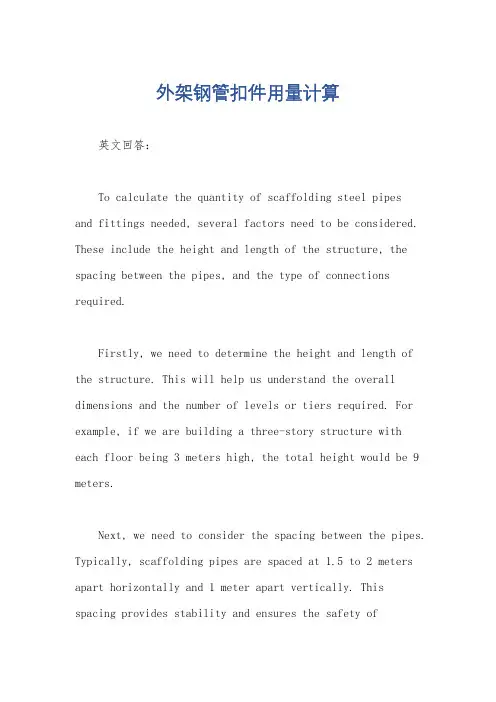

外架钢管扣件用量计算英文回答：To calculate the quantity of scaffolding steel pipesand fittings needed, several factors need to be considered. These include the height and length of the structure, the spacing between the pipes, and the type of connections required.Firstly, we need to determine the height and length of the structure. This will help us understand the overall dimensions and the number of levels or tiers required. For example, if we are building a three-story structure with each floor being 3 meters high, the total height would be 9 meters.Next, we need to consider the spacing between the pipes. Typically, scaffolding pipes are spaced at 1.5 to 2 meters apart horizontally and 1 meter apart vertically. This spacing provides stability and ensures the safety ofworkers. Using the example of our three-story structure, if we assume a spacing of 1.5 meters horizontally and 1 meter vertically, we would have 2 pipes horizontally and 9 pipes vertically for each level.Now, let's move on to the type of connections required. Scaffolding steel pipes are connected using fittings or couplers. There are different types of fittings available, such as swivel couplers, fixed couplers, and sleeve couplers. The type of fitting required depends on the specific needs of the structure. For instance, swivel couplers allow for flexibility in angle adjustments, while fixed couplers provide a rigid connection. By determining the type of fitting needed, we can calculate the quantity required based on the number of connections between the pipes.To summarize, to calculate the quantity of scaffolding steel pipes and fittings needed, we need to consider the height and length of the structure, the spacing between the pipes, and the type of connections required. By taking these factors into account, we can accurately determine thequantity of materials needed for the project.中文回答：要计算所需的外架钢管和扣件数量，需要考虑几个因素。

脚手架钢管、扣件用量计算表脚手架是一种非常常见并且广泛使用的建筑工具，而钢管和扣件则是搭建脚手架所必备的材料。

在使用脚手架搭建施工现场时，往往需要对所需的钢管和扣件的数量进行计算。

本文将介绍如何编写一份脚手架钢管、扣件用量计算表。

一、计算脚手架所需的钢管数量钢管是搭建脚手架必不可少的材料，计算所需数量要考虑到以下几个因素：1.搭建的高度。

首先要确定搭建的脚手架高度，因为高度越高需要的钢管量就越多。

2.钢管规格。

钢管的长度和直径也是计算钢管数量的关键因素，因为规格不同所需的数量也不同。

3.支撑方式。

脚手架的支撑方式决定了所需的钢管数量。

使用柱式脚手架时，需要将钢管垂直地安装在地面上，因此所需的钢管数量会相对较多。

通过以上的考虑因素，我们可以编写如下的计算公式：所需钢管数量 = 搭建高度 x 每层高度需要的钢管数量 x （每根钢管长度/每节长度）/ 每节重量其中，“每层高度需要的钢管数量”与“每节长度”表示的是组成脚手架一层的钢管数量和长度，也可理解为每一节的长度。

二、计算脚手架所需的扣件数量扣件是连接钢管的关键组件，计算所需数量要考虑以下几点：1.钢管规格。

扣件和钢管匹配，需要根据实际使用的钢管进行选择。

2.搭建方式。

扣件的包括水平、竖直和斜对接，因此需要根据实际需要计算所需数量。

通过以上考虑因素，我们可以编写如下的计算公式：所需扣件数量 = 搭建高度 x 每层高度需要的扣件数量 x （扣件单个重量/每节重量）其中，“每层高度需要的扣件数量”表示的是组成脚手架一层的扣件数量。

三、测量脚手架的长度和高度除了计算所需钢管和扣件数量以外，还需要对脚手架的长度和高度进行测量。

通常情况下，使用的测量工具可能包括卷尺，水平仪等。

四、总结脚手架的使用是建筑工程中不可或缺的环节，而钢管和扣件是搭建脚手架所绕不开的关键材料。

在使用脚手架搭建施工现场时，需要对所需的钢管和扣件的数量进行计算，以确保足够的材料供应。

本文介绍了如何编写一份脚手架钢管、扣件用量计算表，以便在施工现场快速准确的计算脚手架所需的材料，提高工作效率。
