门座起重机知识

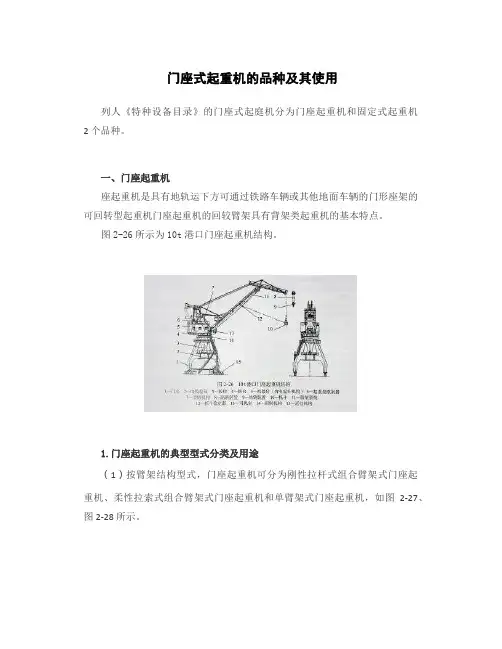

门座式起重机的品种及其使用列人《特种设备目录》的门座式起庭机分为门座起重机和固定式起重机2 个品种。

一、门座起重机座起重机是具有地轨运下方可通过铁路车辆或其他地面车辆的门形座架的可回转型起重机门座起重机的回较臂架具有背架类起重机的基本特点。

图2-26所示为10t港口门座起重机结构。

1.门座起重机的典型型式分类及用途（1）按臂架结构型式，门座起重机可分为刚性拉杆式组合臂架式门座起重机、柔性拉索式组合臂架式门座起重机和单臂架式门座起重机，如图2-27、图2-28 所示。

（2）按门架结构型式，门座起重机可分为圆筒式门座起重机、交叉式门座起重机、撑杆式门座起重机和桁架式门座起重机。

（3）按回转支承类型，门座起重机可分为转盘式回转支承门座起重机和柱式回转支承门座起重机。

（4）按用途和使用场合，门座起重机可分为港口门座起重机、船厂门座起重机和水利电力门座起重机。

其中∶1）港口门座起重机是用于港口码头装卸作业且具有较高工作速度的门座起重机，具体包括以下几种∶①港口通用门座起重机∶配备有可以更换的吊钩、抓斗等吊具，能满足港口装卸不同种类的件杂货、散料和集装箱要求的门座起重机。

②带斗门座起重机;门座上装有漏斗和带式输送机，用抓斗卸船的门座起重机。

③集装箱门座起重机∶用于集装箱码头、堆场上的专用门座起重机。

2）船厂门座起重机是装在高门座上的门座起重机，用于船厂的吊装工作，具有较大的起重能力和较大的起升高度，通常备有两个或多个起重吊钩。

3）水利电力门座起重机是用于水利水电建设的门座起重机，具有较大的工作幅度和起重能力，且易于拆卸和拼装，便于转移工地。

2.门座起重机的构造门座起重机主要包括结构部分、机构部分、电气部分和安全防护装置。

（1）结构部分。

结构部分包括门架、旋转平台、司机室、人字架和臂架系统等。

门架是主要的承载和受力结构，有转柱式门架（包括八杆门架和交叉门架）和大轴承式门架;旋转平台与转柱相连接，除了人字架和臂架、起升机构和旋转机构等机电设备都安放在旋转平台上;臂架系统分为单臂架系统和组合臂架系统;人字架支承在旋转平台上，用于支承臂架，变幅机构的推杆、组合臂架的拉杆及其对重杠杆等都与人字架相连。

门座式起重机一．何为门座式起重机门座式起重机是以其门形机座而得名的。

这种起重机多用于造船厂、码头装卸等场所。

在门形机座上装有起重机的回转部分，门形机座实际上是起重机的承重部分。

门形机座的下面装有运行机构，可在地面设置的轨道上行走。

回转部分上装有臂架和起升、回转、变幅机构。

四个机构协同工作，可完成设备或船体分段的安装，或者进行货物的装卸作业二.门座式起重机的结构门座式起重机的构造一般分为两大部分，即上旋转部分和下运行部分。

上旋转部分包括：臂架系统、人字架、旋转平台和司机室、机器房。

在机器房内安装有起升机构、变幅机构和旋转机构。

下运行部分包括：门座和运行结构。

三.门座式起重机四大机构（1）.起升机构起升机构是起重机提取货物作升降运动的机构，一般是依靠改变电动机的旋转方向来改变取物装置是升、降运动。

起升机构由驱动装置、钢丝绳缠绕系统和取物装置组成。

（门座式起重机的取物装置一般是吊钩或抓斗）（2）.变幅机构门座式起重机利用变幅机构来改变货物的径向货物以完成装卸任务。

臂架带载进行变幅的称为工作性变幅机构，臂架不带载进行变幅的称为非工作性变幅机构。

为提高生产效率，门座式起重机广泛采用工作性变幅机构。

（3）.旋转机构门座式起重机的旋转机构是完成吊物沿圆弧作水平移动的机构。

其与起升和变幅机构配合，可将起吊货物移送到变幅范围内的任意位置。

旋转机构是由旋转支撑装置及促使转动部分旋转的驱动装置两部分组成的。

（4）.运行机构门座式起重机运行机构是由运行支撑装置、运行驱动装置和安全装置三部分组成。

支撑装置包括均横梁、车轮、锁轴；驱动装置包括电动机、制动器和减速机。

运行机构的安全装置包括夹轨器、缓冲器以及限位开关、扫轨板等四.门座式起重机安全操作规程一、起重机司机安全守责1、司机必须经过体格检查，身体健康并无妨碍门座起重机操作的疾病及生理缺陷。

2、司机必须进行一定时期的特种设备安全教育和培训，经考试合格取得“国家统一格式的特种作业人员证书”。

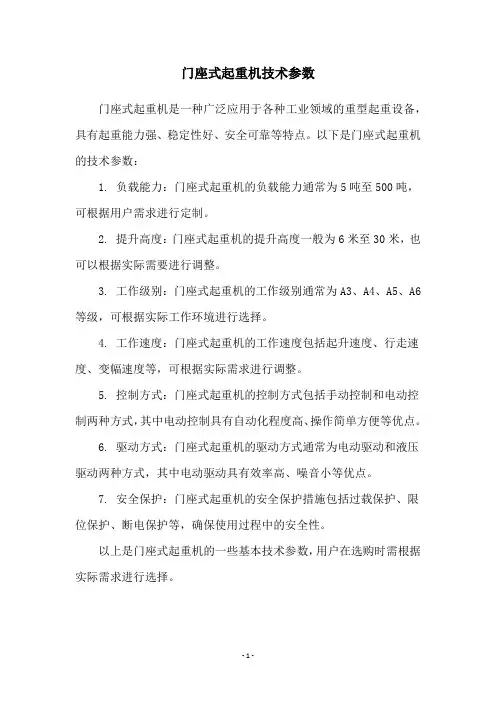

门座式起重机技术参数
门座式起重机是一种广泛应用于各种工业领域的重型起重设备，具有起重能力强、稳定性好、安全可靠等特点。

以下是门座式起重机的技术参数：
1. 负载能力：门座式起重机的负载能力通常为5吨至500吨，可根据用户需求进行定制。

2. 提升高度：门座式起重机的提升高度一般为6米至30米，也可以根据实际需要进行调整。

3. 工作级别：门座式起重机的工作级别通常为A3、A4、A5、A6等级，可根据实际工作环境进行选择。

4. 工作速度：门座式起重机的工作速度包括起升速度、行走速度、变幅速度等，可根据实际需求进行调整。

5. 控制方式：门座式起重机的控制方式包括手动控制和电动控制两种方式，其中电动控制具有自动化程度高、操作简单方便等优点。

6. 驱动方式：门座式起重机的驱动方式通常为电动驱动和液压驱动两种方式，其中电动驱动具有效率高、噪音小等优点。

7. 安全保护：门座式起重机的安全保护措施包括过载保护、限位保护、断电保护等，确保使用过程中的安全性。

以上是门座式起重机的一些基本技术参数，用户在选购时需根据实际需求进行选择。

- 1 -。

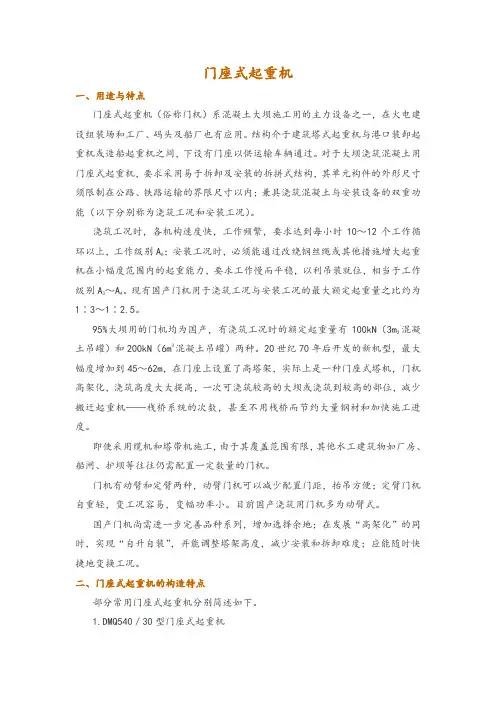

门座式起重机一、用途与特点门座式起重机（俗称门机）系混凝土大坝施工用的主力设备之一，在火电建设组装场和工厂、码头及船厂也有应用。

结构介于建筑塔式起重机与港口装卸起重机或造船起重机之间，下设有门座以供运输车辆通过。

对于大坝浇筑混凝土用门座式起重机，要求采用易于拆卸及安装的拆拼式结构，其单元构件的外形尺寸须限制在公路、铁路运输的界限尺寸以内；兼具浇筑混凝土与安装设备的双重功能（以下分别称为浇筑工况和安装工况）。

浇筑工况时，各机构速度快，工作频繁，要求达到每小时10～12个工作循环以上，工作级别A6；安装工况时，必须能通过改绕钢丝绳或其他措施增大起重机在小幅度范围内的起重能力，要求工作慢而平稳，以利吊装就位，相当于工作级别A3～A4。

现有国产门机用于浇筑工况与安装工况的最大额定起重量之比约为1∶3～1∶2.5。

95%大坝用的门机均为国产，有浇筑工况时的额定起重量有100kN（3m3混凝土吊罐）和200kN（6m3混凝土吊罐）两种。

20世纪70年后开发的新机型，最大幅度增加到45～62m，在门座上设置了高塔架，实际上是一种门座式塔机，门机高架化，浇筑高度大大提高，一次可浇筑较高的大坝或浇筑到较高的部位，减少搬迁起重机——栈桥系统的次数，甚至不用栈桥而节约大量钢材和加快施工进度。

即使采用缆机和塔带机施工，由于其覆盖范围有限，其他水工建筑物如厂房、船闸、护坝等往往仍需配置一定数量的门机。

门机有动臂和定臂两种，动臂门机可以减少配置门距，抬吊方便；定臂门机自重轻，变工况容易，变幅功率小。

目前国产浇筑用门机多为动臂式。

国产门机尚需进一步完善品种系列，增加选择余地；在发展“高架化”的同时，实现“自升自装”，并能调整塔架高度，减少安装和拆卸难度；应能随时快捷地变换工况。

二、门座式起重机的构造特点部分常用门座式起重机分别简述如下。

1.DMQ540／30型门座式起重机DMQ540／30型门机（图6-39）具有37.5m长的刚性起重臂，可以在18～37m 幅度范围内全回转，门座轨距为7m，可同时通行2列窄轨（762mm）机车。

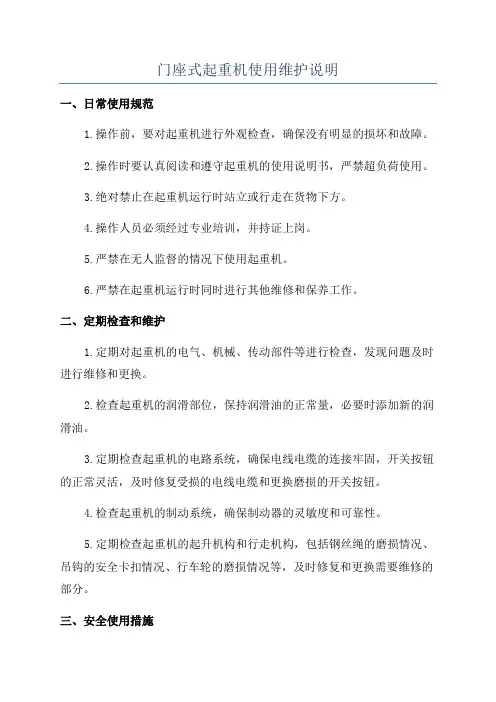

门座式起重机使用维护说明一、日常使用规范1.操作前，要对起重机进行外观检查，确保没有明显的损坏和故障。

2.操作时要认真阅读和遵守起重机的使用说明书，严禁超负荷使用。

3.绝对禁止在起重机运行时站立或行走在货物下方。

4.操作人员必须经过专业培训，并持证上岗。

5.严禁在无人监督的情况下使用起重机。

6.严禁在起重机运行时同时进行其他维修和保养工作。

二、定期检查和维护1.定期对起重机的电气、机械、传动部件等进行检查，发现问题及时进行维修和更换。

2.检查起重机的润滑部位，保持润滑油的正常量，必要时添加新的润滑油。

3.定期检查起重机的电路系统，确保电线电缆的连接牢固，开关按钮的正常灵活，及时修复受损的电线电缆和更换磨损的开关按钮。

4.检查起重机的制动系统，确保制动器的灵敏度和可靠性。

5.定期检查起重机的起升机构和行走机构，包括钢丝绳的磨损情况、吊钩的安全卡扣情况、行车轮的磨损情况等，及时修复和更换需要维修的部分。

三、安全使用措施1.在使用起重机前，确保工作场所的安全状况良好，消除可能对起重机运行安全造成的障碍物。

2.在起重过程中要保持足够的安全距离，严禁在起重机运行的范围内工作和通行。

3.在起重机运行时，必须有专人进行监督和操作，保证人员的安全。

4.起重机运行过程中如发现异常声音、振动等情况，应立即停机检查，排除故障。

5.不得在高温环境下长时间使用门座式起重机，避免引起起重机的过热。

6.使用起重机时，必须正确使用吊物的吊钩，确保吊物的牢固和稳定。

四、长期停用及存放1.长时间停用起重机时，要对其进行全面检查和保养，确保设备在再次启用前处于可靠状态。

2.停用起重机时，应将其存放在干燥、通风、阴凉的地方，远离腐蚀性物质，避免其受潮和受损。

3.长期停用时，应定期对起重机进行开机试运行，确保设备正常运行和安全。

综上所述，对门座式起重机的定期维护和保养是确保其正常运行和延长使用寿命的关键。

只有通过日常的规范使用和定期的检查维护，才能保证起重机的安全可靠，并提高工作效率。

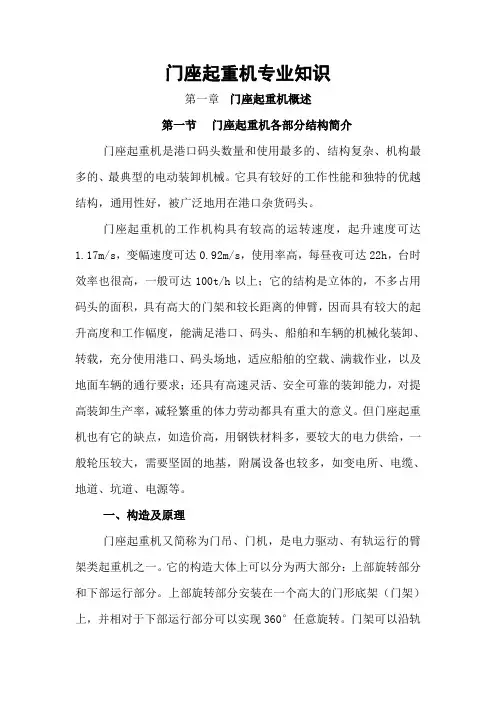

门座起重机专业知识第一章门座起重机概述第一节门座起重机各部分结构简介门座起重机是港口码头数量和使用最多的、结构复杂、机构最多的、最典型的电动装卸机械。

它具有较好的工作性能和独特的优越结构，通用性好，被广泛地用在港口杂货码头。

门座起重机的工作机构具有较高的运转速度，起升速度可达1.17m/s，变幅速度可达0.92m/s，使用率高，每昼夜可达22h，台时效率也很高，一般可达100t/h以上；它的结构是立体的，不多占用码头的面积，具有高大的门架和较长距离的伸臂，因而具有较大的起升高度和工作幅度，能满足港口、码头、船舶和车辆的机械化装卸、转载，充分使用港口、码头场地，适应船舶的空载、满载作业，以及地面车辆的通行要求；还具有高速灵活、安全可靠的装卸能力，对提高装卸生产率，减轻繁重的体力劳动都具有重大的意义。

但门座起重机也有它的缺点，如造价高，用钢铁材料多，要较大的电力供给，一般轮压较大，需要坚固的地基，附属设备也较多，如变电所、电缆、地道、坑道、电源等。

一、构造及原理门座起重机又简称为门吊、门机，是电力驱动、有轨运行的臂架类起重机之一。

它的构造大体上可以分为两大部分：上部旋转部分和下部运行部分。

上部旋转部分安装在一个高大的门形底架（门架）上，并相对于下部运行部分可以实现360°任意旋转。

门架可以沿轨道运行，同时它又是起重机的承重部分。

起重机的自重和吊重均由门架承受，并由它传到地面轨道上。

门座起重机正是由此门形底座而得名的。

门座起重机的上部旋转部分包括臂架系统、人字架、旋转平台、司机室等，还安装有起升机构、变幅机构、旋转机构。

下部运行部分主要由门架和运行机构组成。

门架底部能通火车，轨距有3种：能通过一列火车轨距为6m，称单线门架，能通过并排两列火车的轨距为10.5m，称双线门架，能通过并排三列火车的轨距为16m，称三线门架。

码头前沿的门座起重机门架多属双线门架。

门座底部装有行车车轮或运行台车，运行机构使整台起重机可以沿着地面上的轨道运行。

曹妃甸港口有限公司弘毅码头分公司门座式起重机介绍一、门机结构1．门座式起重机概述及常用叫法门机是门座式起重机的简称，是有轨运行的臂架型移动式起重机。

在现代海河港口装卸设备中占有重要地位，它具有较好的工作性能和独特的优越结构。

我们港口总共有两种门机分别是MQ40-43和，下面我们介绍一下本港门机。

首先我们以我港门机MQ40-43来作了解认识。

本起重机为四连杆抓斗、吊钩两用门座起重机，适用于港口码头装卸焦碳、矿石等散货及件杂货作业。

门机上部有用于支撑和保证货物在变幅过程中做水平运动得四连杆组合臂架系统，其变幅驱动机构安装在机房上部。

机房内有起升机构、旋转机构、电气控制箱及电阻箱。

组合臂架系统由臂架、象鼻梁和刚性拉杠组成。

门机的旋转机构能使门机作360°旋转。

起升、旋转、变幅三个机构可单独或联合作业。

门架下有32个车轮支承、八个小电机驱动来完成门机行走。

为了大家更近一步的认识门机，熟知各部位的名称。

为了在以后的工作中各同事能将各名称达成统一各的叫法，方便大家的理解，也方便安全员的详细记录和维修队的检查，特制定本办法：（1） 门机行走---------统称为----------跑车（2） 门机向北行走---------------------往北跑车（3） 门机向南行走---------------------往南跑车（4） 指挥手势分为：起升 下降 左旋 右旋 点动起升 点动下降 增幅 减幅（5） 电缆卷筒动作: 收缆 放缆（6） 行走电机顺序为海侧北到南，路侧南到北 为1-8号电机。

（7） 门机端梁处放行走电柜的地方统称为行走间。

（8） 旋转电机以司机座在驾驶室为基准。

左为左，右为右。

（9） 沉锤，铁蛋，旋转球等等统称为防转套。

（10） 防转套，离心头和卡环相连接的部位叫快速接扣。

（11） 防风花纹螺丝，步步紧，法兰等统称为法兰。

（12） 机房内卷筒上的行走小车为电动葫芦。

（13） 手拉葫芦，斤不落，统称为手拉葫芦。

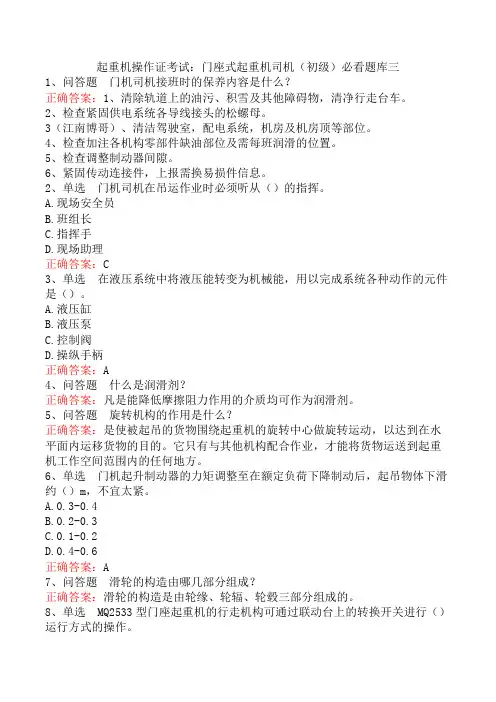

起重机操作证考试：门座式起重机司机（初级）必看题库三1、问答题门机司机接班时的保养内容是什么？正确答案：1、清除轨道上的油污、积雪及其他障碍物，清净行走台车。

2、检查紧固供电系统各导线接头的松螺母。

3（江南博哥）、清洁驾驶室，配电系统，机房及机房顶等部位。

4、检查加注各机构零部件缺油部位及需每班润滑的位置。

5、检查调整制动器间隙。

6、紧固传动连接件，上报需换易损件信息。

2、单选门机司机在吊运作业时必须听从（）的指挥。

A.现场安全员B.班组长C.指挥手D.现场助理正确答案：C3、单选在液压系统中将液压能转变为机械能，用以完成系统各种动作的元件是（）。

A.液压缸B.液压泵C.控制阀D.操纵手柄正确答案：A4、问答题什么是润滑剂？正确答案：凡是能降低摩擦阻力作用的介质均可作为润滑剂。

5、问答题旋转机构的作用是什么？正确答案：是使被起吊的货物围绕起重机的旋转中心做旋转运动，以达到在水平面内运移货物的目的。

它只有与其他机构配合作业，才能将货物运送到起重机工作空间范围内的任何地方。

6、单选门机起升制动器的力矩调整至在额定负荷下降制动后，起吊物体下滑约（）m，不宜太紧。

A.0.3-0.4B.0.2-0.3C.0.1-0.2D.0.4-0.6正确答案：A7、问答题滑轮的构造由哪几部分组成？正确答案：滑轮的构造是由轮缘、轮辐、轮毂三部分组成的。

8、单选MQ2533型门座起重机的行走机构可通过联动台上的转换开关进行（）运行方式的操作。

A.六种B.五种C.四种D.三种正确答案：A9、单选电容元件是以（）形式储存能量，也是一种储能元件。

A.电能B.磁场C.电场D.电流正确答案：C10、问答题液压泵的形式有哪些？正确答案：液压泵可分为齿轮泵、叶片泵、柱塞泵和螺杆泵四大类。

11、问答题制动器易于偏离调整位置，原因是什么？应如何处理？正确答案：（1）调整螺帽没拧紧或备帽没拧紧，螺帽的螺纹损坏；（2）调整制动器，拧紧螺母和备母，或更换缺陷螺母。
