真空陶瓷电子管构造

大多数的电子管均为玻璃外壳的真空管（俗称“胆”管），体积较大，图1是其外形。

（一）二极电子管二极电子管分为整流二极管、阻尼二极管和充气二极管等，其内部由阴极 K 、屏极 A 和灯丝 F 等组成。

二极电子管的电路图形符号二极电子管有直热式和间热式之分。

直热式二极电子管的灯丝 F 与阴极 K 为一体，称为丝极。

间热式二极电子管的灯丝 F 与阴极 K 之间是隔离的。

图 2 是二极电子管的电路图形符号。

（二）三极电子管三极电子管由外壳、灯丝 F 、屏极（也称板极或阳极） A 、栅极G 、阴极k 及管脚等组成。

其中，灯丝用来加热阴极。

阴极k （类似于半导体三极管的发射极和场效应管的源极）在温度升高到一定值时开始发射电子。

栅极G （也称控制栅极。

类似于半导体三极管的基极和场效应管的栅极）用来控制阴极发射电子的数量，即控制阴极电流的大小。

屏极 A （类似于半导体三极管的集电极和场效应晶体管的漏极）用来收集阴极所发射的电子。

三极电子管一般用于放大电路中，它按阴极的加热方式可分为直热式阴极三极电子管和间热式阴极三极电子管。

图11-3 是三极电子管的电路图形符号。

常用的中、小功率三极电子管有6N1~6N4、6N6、6N8P、6N9P、6N11、6DJ8、12AX7、12AU7、12AT7、6C3~6C5等型号。

常用的大功率三极电子管有211、845、WE300B、6N5P、6N13P等型号。

（三）四极电子管普通四极电子管较三极电子管增加了一个栅极，一般用于高频放大等电路。

代表型号有6J3、6J5等。

图11-4是间热式阴极四极电子管的电路图形符号。

间热式阴极四极电子管的电路图形符号（四）五极电子管五极电子管是在三极电子管的屏极 A 与栅极 G 之间加入两个网状的栅极。

其中一个栅极为帘栅极，它接固定的正电压，用于对阴极发出的正电子进行加速，同时还对屏极起屏蔽作用。

另一个栅极为抑制栅极，它与阴极同电位，用来抑制屏极产生的二次电子发射。

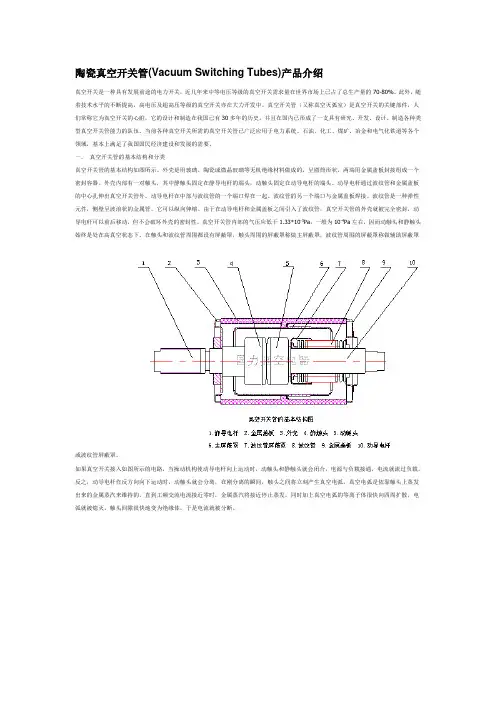

陶瓷真空开关管(Vacuum Switching Tubes)产品介绍真空开关是一种具有发展前途的电力开关，近几年来中等电压等级的真空开关需求量在世界市场上已占了总生产量的70-80%。

此外，随着技术水平的不断提高，高电压及超高压等级的真空开关亦在大力开发中。

真空开关管（又称真空灭弧室）是真空开关的关键部件，人们常称它为真空开关的心脏，它的设计和制造在我国已有30多年的历史，并且在国内已形成了一支具有研究、开发、设计、制造各种类型真空开关管能力的队伍。

当前各种真空开关所需的真空开关管已广泛应用于电力系统、石油、化工、煤矿、冶金和电气化铁道等各个领域，基本上满足了我国国民经济建设和发展的需要。

一．真空开关管的基本结构和分类真空开关管的基本结构如图所示。

外壳是用玻璃、陶瓷或微晶玻璃等无机绝缘材料做成的，呈圆筒形状，两端用金属盖板封接组成一个密封容器。

外壳内部有一对触头，其中静触头固定在静导电杆的端头，动触头固定在动导电杆的端头。

动导电杆通过波纹管和金属盖板的中心孔伸出真空开关管外。

动导电杆在中部与波纹管的一个端口焊在一起。

波纹管的另一个端口与金属盖板焊接。

波纹管是一种弹性元件，侧壁呈波浪状的金属管，它可以纵向伸缩。

由于在动导电杆和金属盖板之间引入了波纹管，真空开关管的外壳就被完全密封，动导电杆可以前后移动，但不会破坏外壳的密封性。

真空开关管内部的气压应低于1.33*10-3Pa，一般为10-4Pa左右，因而动触头和静触头始终是处在高真空状态下。

在触头和波纹管周围都设有屏蔽罩，触头周围的屏蔽罩称做主屏蔽罩，波纹管周围的屏蔽罩称做辅助屏蔽罩或波纹管屏蔽罩。

如果真空开关接入如图所示的电路，当操动机构使动导电杆向上运动时，动触头和静触头就会闭合，电源与负载接通，电流就流过负载。

反之，动导电杆作反方向向下运动时，动触头就会分离，在刚分离的瞬间，触头之间将立刻产生真空电弧，真空电弧是依靠触头上蒸发出来的金属蒸汽来维持的，直到工频交流电流接近零时，金属蒸汽将接近停止蒸发，同时加上真空电弧的等离子体很快向四周扩散，电弧就被熄灭，触头间隙很快地变为绝缘体，于是电流就被分断。

真空电子管原理简介高能点火气体放电管高能点火气体放电管是根据气体放电原理制作的电子管，工作原理类似压敏器件，当放电管两端电压不高时，放电管呈高阻抗（≥10MΩ），当两端电压提高到击穿电压后，放电管内两电极间开始放电，且从辉光放电迅速转为弧光放电，放电管呈极低阻抗状况，管压降降至几十伏。

当两端电压降至弧光放电维持电压以下后，放电停止，放电管又恢复到高阻抗状况。

高能点火气体放电管主要用于高能点火器作控制大能量的开关。

高能点火器采用电容储能放电原理，首先将低压电源通过升压、整流后获得3000V左右直流高压向储能电容充电，利用气体放电管高压击穿特性作为控制开关元件，使电容上高压击穿放电管，快速对点火电嘴放电，产生脉冲电弧。

高能点火气体放电管主要用于高能点火器,广泛应用于航空发动机、机载弹载发动机以及船舶、燃气燃油、锅炉等点火装置,石油化工、煤炭化工、天然气工程、冶金及环保等各种可燃性气体放空火炬装置。

高能点火气体放电管的击穿性能将直接决定航空发动机点火系统的点火能量、点火频率，是发动机点火系统中不可缺少的关键器件。

磁控管磁控管是一种用来产生微波能的电子管，其电原理是一个置于相互垂直的高压电场和恒定磁场中的二极管，管子内部保持高真空状态。

它有一个圆筒形阴极，以及一个与之同轴的、环绕阴极的阳极，阳极由多个谐振腔组成谐振系统，起着高频振荡回路的作用，管内电子在相互垂直的恒定磁场和恒定电场的控制下，与高频电磁场发生相互作用，把从恒定电场中获得能量转变成微波能量，通过能量输出器把相互作用空间中所产生的微波能输送到负载上去，从而达到产生微波能的目的。

磁控管广泛用于导航、通讯、火控、测高、制导、气象等各种雷达以及电子对抗、工业加热、微波理疗及家用微波炉等领域。

速调管大功率速调管是基于速度和密度调制原理将电子注动能转换成微波能量的微波电子管，由电子枪、高频互作用段、高频输入和输出系统、聚焦系统、收集极等部分组成。

速调管工作的主要物理过程有：⑴电子注的产生、形成和聚焦电子枪是由阴极和热子、电子注形成和控制电极-聚焦极及相应的电子枪绝缘支撑结构和导电引出结构、阳极和电子枪高压陶瓷外壳等部分组成。

电子行业电子管基础知识什么是电子管？电子管，也被称为真空管，是一种用于控制电流的电子设备。

它由一个或多个电子极和一个真空腔组成，极内有阴极、阳极和控制极。

与半导体设备相比，电子管具有更高的功率和更好的线性特性。

电子管的结构和工作原理结构电子管的基本结构由以下几个主要部分组成：1.阴极（Cathode）：阴极是电子管内的一个金属电极，它发射电子并用于提供电子到其他极的流动。

2.阳极（Anode）：阳极是电子管内的另一个电极，它用于吸收来自阴极的电子流并产生输出信号。

3.控制极（Grid）：控制极用于控制电子流的大小和方向，以调整阴极和阳极之间的电流。

4.真空腔（Vacuum chamber）：真空腔包围着阴极、阳极和控制极，提供高真空环境以防止电子的散射和损失。

工作原理电子管是通过控制极上的外部电压来控制电子的流动。

当控制极施加正电压时，它排斥阴极上的电子，从而减少电子流到阳极的数量。

反之，当控制极施加负电压时，它吸引阴极上的电子，增加电子流的数量。

通过调整控制极的电压，可以精确地控制电子管的输出。

常见的电子管类型三极管三极管是一种最常见的电子管类型之一。

它由三个电极：阴极、阳极和控制极组成。

三极管通常用于放大信号和控制电流。

其中最常见的三极管类型是晶体管，它使用半导体材料构建。

二极管二极管是另一种常见的电子管类型。

它只有两个电极，即阴极和阳极。

二极管通常用于整流电流，将交流信号转换为直流信号。

它也常常用于保护电路免受反向电压的损害。

五极管五极管是一种包含五个电极的特殊电子管类型。

它们通常用于复杂的电路应用，可以实现更复杂的功能。

电子管的优缺点优点1.较高的功率：电子管可以处理高功率电流，适用于需要放大信号的应用。

2.良好的线性特性：电子管在放大信号时具有较好的线性特性，能够保持输入信号的准确度。

3.耐压能力强：电子管可以处理较高的电压，对电压变化较为稳定。

缺点1.较大尺寸：相比半导体器件，电子管的体积较大，需要更多空间进行安装。

您可能会试图将旧的旧管视为过去的遗物-毕竟，荣耀的灯泡中的几块金属怎么能支撑今天的晶体管和集成电路？尽管电子管在消费电子产品的店面中失去了地位，但在需要以非常高的频率（GHz范围）进行大量供电的场合（例如在广播和电视广播，工业供暖，微波炉，卫星电视中），它们的使用仍然微不足道。

通信，粒子加速器，雷达，电磁武器以及一些要求较低功率和频率的应用，例如辐射仪，X射线机和发烧级放大器。

20年前大多数显示器使用的是真空显像管。

您知道吗，您家附近也可能潜伏着几根管道？在您的微波炉的心脏中，放置或放置在一个磁控管中。

它的工作是生成高功率和高频RF信号，这些信号用于加热烤箱中放置的任何东西。

内置管的另一种家用设备是旧的CRT 电视，现在很可能将其替换为新的平板电视后，放在阁楼的纸板箱中。

CRT代表“阴极射线管”-这些射线管用于显示接收到的视频信号。

与LCD或LED显示器相比，它们笨重，笨重且效率低下，但是它们确实在其他技术出现之前就完成了工作。

了解它们是一个好主意，因为现代世界中仍然有很多人依赖它们，大多数电视发射器都使用真空管作为功率输出设备，因为它们在高频下比晶体管更高效。

没有磁控管真空管，就不会有便宜的微波炉，因为半导体替代品是最近才发明的，而且价格昂贵。

许多电路（例如振荡器，放大器，混频器等）用电子管更易于解释并了解其工作原理，因为经典电子管（尤其是三极管）极易用很少的元件进行偏置，并计算其放大系数，偏置等。

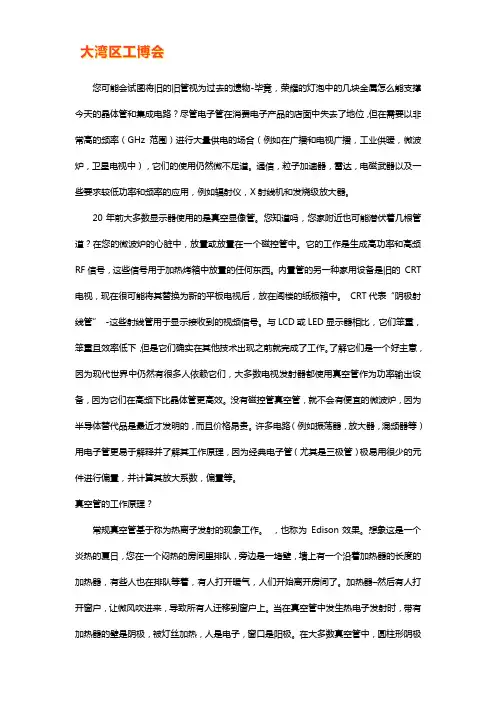

真空管的工作原理？常规真空管基于称为热离子发射的现象工作。

，也称为Edison效果。

想象这是一个炎热的夏日，您在一个闷热的房间里排队，旁边是一堵壁，墙上有一个沿着加热器的长度的加热器，有些人也在排队等着，有人打开暖气，人们开始离开房间了。

加热器–然后有人打开窗户，让微风吹进来，导致所有人迁移到窗户上。

当在真空管中发生热电子发射时，带有加热器的壁是阴极，被灯丝加热，人是电子，窗口是阳极。

在大多数真空管中，圆柱形阴极通过灯丝（与灯泡中的灯丝不太一样）加热，从而使阴极发出负电子，该负电子被带正电的阳极吸引，从而使电流流入阳极然后从阴极出来（记住，电流的方向与电子相反）。

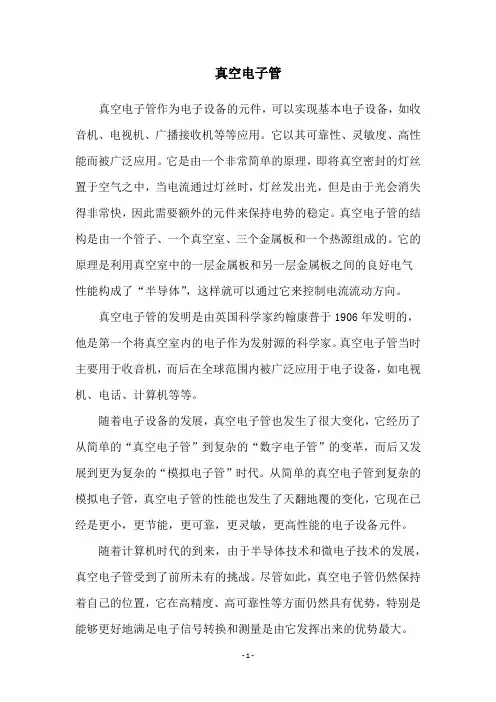

真空电子管真空电子管作为电子设备的元件，可以实现基本电子设备，如收音机、电视机、广播接收机等等应用。

它以其可靠性、灵敏度、高性能而被广泛应用。

它是由一个非常简单的原理，即将真空密封的灯丝置于空气之中，当电流通过灯丝时，灯丝发出光，但是由于光会消失得非常快，因此需要额外的元件来保持电势的稳定。

真空电子管的结构是由一个管子、一个真空室、三个金属板和一个热源组成的。

它的原理是利用真空室中的一层金属板和另一层金属板之间的良好电气性能构成了“半导体”，这样就可以通过它来控制电流流动方向。

真空电子管的发明是由英国科学家约翰康普于1906年发明的，他是第一个将真空室内的电子作为发射源的科学家。

真空电子管当时主要用于收音机，而后在全球范围内被广泛应用于电子设备，如电视机、电话、计算机等等。

随着电子设备的发展，真空电子管也发生了很大变化，它经历了从简单的“真空电子管”到复杂的“数字电子管”的变革，而后又发展到更为复杂的“模拟电子管”时代。

从简单的真空电子管到复杂的模拟电子管，真空电子管的性能也发生了天翻地覆的变化，它现在已经是更小，更节能，更可靠，更灵敏，更高性能的电子设备元件。

随着计算机时代的到来，由于半导体技术和微电子技术的发展，真空电子管受到了前所未有的挑战。

尽管如此，真空电子管仍然保持着自己的位置，它在高精度、高可靠性等方面仍然具有优势，特别是能够更好地满足电子信号转换和测量是由它发挥出来的优势最大。

在当今的电子行业，真空电子管仍然扮演着重要的角色，它仍然存在着广泛的应用。

尤其在工业控制、医学设备、电力发电设备等领域，真空电子管仍然是最常用的电子元件之一。

而后，随着多种新的技术的催生，如微电子、半导体等，电子行业的发展也受到很大的影响，但是却没有完全替代真空电子管，这一元件仍将一直存在。

总之，真空电子管作为电子行业的一种重要元件，在电子设备中仍然占据一席之地，它以其高可靠性、高性能和低耗能等优势，将继续为电子设备提供使用和发展。

电子管和真空管的原理电子管和真空管是两种重要的电子器件，它们在早期电子技术发展中起到了至关重要的作用。

本文将对电子管和真空管的原理进行介绍，帮助读者更好地了解这两种器件。

一、电子管的原理电子管，又被称为热电子三极管，是由阴极、阳极和控制极组成的。

其基本原理是利用阴极受热时产生的热电子经过阳极的吸引和控制极的调节，使得电流在电子管内部流动，从而实现电子的放大和开关操作。

1. 阴极阴极是电子管的重要组成部分，它是通过加热使其发射自由电子的发射极。

阴极通常由钨丝或其他材料制成。

在通电加热的情况下，阴极会发射出大量的自由电子。

2. 阳极阳极是电子管的另一个重要组成部分，它通常被用作电子流的收集极。

当阴极发射出的电子被阳极吸引时，电子流就会流经阳极并形成输出电流。

3. 控制极控制极是用来调节电子流的强度的极性。

通过调节控制极的电压，我们可以改变阳极电流的强度。

这样可以实现电子流的放大和信号的调节。

二、真空管的原理真空管是一种早期的电子器件，它在电视、无线电和放大器等领域有着广泛的应用。

真空管的原理是利用真空管内部的阴极发射电子，在电磁场的作用下形成电子流，实现电子的放大和开关操作。

真空管的结构也包括阴极、阳极和控制极，与电子管相似。

但是真空管内部是被真空环境包围的，以防止电子和其他物质的相互作用和损失。

1. 阴极真空管中的阴极与电子管类似，通过加热使其发射自由电子。

阴极可以是直接加热的，也可以是间接加热的。

2. 阳极阳极作为真空管中的电子流收集极，接收来自阴极发射的电子，形成电子流的输出。

3. 控制极真空管中的控制极通过改变其电压来调节电子流的强度。

这样可以实现电子流的放大和调节。

综上所述，电子管和真空管都是通过调节阴极发射的电子，并利用阳极和控制极对电子流进行调控，实现电子的放大和控制。

它们在电子技术的发展过程中具有举足轻重的地位。

随着技术的进步，它们逐渐被晶体管和集成电路等现代电子元件所取代，但仍然有着重要的历史意义和研究价值。

真空电子管真空电子管作为一种古老的电子元件，自1907年爱迪生发明之后，至今仍然能够被广泛应用于许多电子电路中。

真空电子管是由一种电路元件，称为真空管，以及电子元件中唯一可以电子放大的元件组成，它是由一个导体和一个电子器件的结构组成的，导体的一端通过空气或真空中的电子薄膜相连，另一端具有可传递电流的引线，以及几个控制电流流动的接口，隔离体中有一个控制电子流动的一对电极，这种结构以一种独特的方式将电流进行放大，而不消耗太多能量。

真空电子管最初用于无线电的收发，后来又被广泛的应用于电力放大、模拟电路的控制等方面，是一种重要的电子元件。

由于其较高的效率，真空电子管可以将较小的电流放大到一定的大小，被广泛的用于早期的缩放放大器和电影中的特效，它们的成功开创了电子电路技术的新纪元。

随着科学技术的发展，真空电子管被日益被取替，但仍然是电子技术中重要的元件。

真空电子管由许多不同的元件组成，如阴极、阳极、电子云、发射管、杂散电路等。

其中阴极是最重要的，它的全称是阴极二极管，它的主要作用是收集传入的电子。

阳极是管子的主要部分，它的主要作用是放大电压和电流；电子云（膜）是阳极和阴极之间，以及空气和真空之间的电路，它允许电子从阴极流向阳极。

发射管则是放大管的重要组成部分，它可以帮助将阴极传输的电子放大到管子的另一端；最后，杂散电路是阳极和阴极之间的电路，它可以调节一些放大参数。

真空电子管可以运用在许多不同的领域，如计算机、电话、医疗设备、传感器等，甚至在家庭、旅游行业也有很多应用。

在家庭电器方面，真空电子管可以用于音频产品的音量控制；在旅游行业，它们可以用于摄像机的控制，以及小型无线电台的制作等等。

如今，真空电子管也被广泛应用于专业的航空系统，它们能够控制复杂的电子系统，保证航班的安全。

真空电子管在世界范围内引起了极大的反应，它们成功的被使用于许多不同领域，甚至今天它们也仍然可以被广泛的应用到各种科学技术领域。

它不仅为科学技术发展贡献了许多，而且在影响和推动了现代电子技术的发展，并且一直是许多不同领域的重要组成部分，已经成为科学技术百年发展的重要见证。

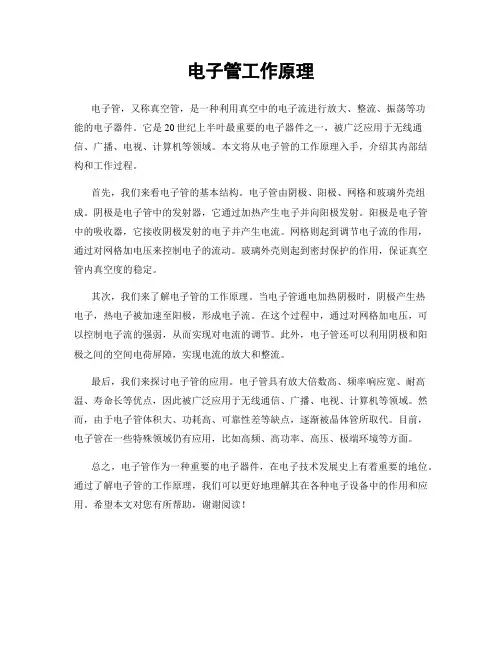

电子管工作原理
电子管，又称真空管，是一种利用真空中的电子流进行放大、整流、振荡等功
能的电子器件。

它是20世纪上半叶最重要的电子器件之一，被广泛应用于无线通信、广播、电视、计算机等领域。

本文将从电子管的工作原理入手，介绍其内部结构和工作过程。

首先，我们来看电子管的基本结构。

电子管由阴极、阳极、网格和玻璃外壳组成。

阴极是电子管中的发射器，它通过加热产生电子并向阳极发射。

阳极是电子管中的吸收器，它接收阴极发射的电子并产生电流。

网格则起到调节电子流的作用，通过对网格加电压来控制电子的流动。

玻璃外壳则起到密封保护的作用，保证真空管内真空度的稳定。

其次，我们来了解电子管的工作原理。

当电子管通电加热阴极时，阴极产生热
电子，热电子被加速至阳极，形成电子流。

在这个过程中，通过对网格加电压，可以控制电子流的强弱，从而实现对电流的调节。

此外，电子管还可以利用阴极和阳极之间的空间电荷屏障，实现电流的放大和整流。

最后，我们来探讨电子管的应用。

电子管具有放大倍数高、频率响应宽、耐高温、寿命长等优点，因此被广泛应用于无线通信、广播、电视、计算机等领域。

然而，由于电子管体积大、功耗高、可靠性差等缺点，逐渐被晶体管所取代。

目前，电子管在一些特殊领域仍有应用，比如高频、高功率、高压、极端环境等方面。

总之，电子管作为一种重要的电子器件，在电子技术发展史上有着重要的地位。

通过了解电子管的工作原理，我们可以更好地理解其在各种电子设备中的作用和应用。

希望本文对您有所帮助，谢谢阅读！。

真空电子管制作工艺流程今天来给大家唠唠真空电子管的制作工艺流程，这可老有趣了呢。

一、材料准备。

制作真空电子管呀，那材料可得备齐喽。

咱得有真空管的管壳，这就像房子一样，是给里面的元件遮风挡雨的地儿。

一般是玻璃或者陶瓷材质的，玻璃的呢，透明好看，陶瓷的就更结实耐用啦。

然后就是阴极材料，这可是很关键的部分哦，就像电子的“发源地”。

通常会用一些容易发射电子的材料，像钡、锶这些金属的氧化物啥的。

还有阳极材料，得能承受电子撞击，一般是金属板，铜啊或者镍之类的就很不错。

另外，栅极也不能少，它就像是一个控制电子流量的小阀门，通常也是金属丝编织或者金属片冲压而成的。

二、管壳加工。

要是玻璃管壳呢，就得先把玻璃原料熔化，这时候的玻璃就像软乎乎的糖浆一样。

然后通过吹制或者拉制的工艺，把它变成咱们需要的形状。

吹制就像是吹泡泡一样，工人师傅可厉害了，一吹一捏的，就把管壳的大致形状弄出来了。

拉制呢，就有点像拉面条，把玻璃拉成细细长长的，再加工成合适的形状。

如果是陶瓷管壳，那就是用陶瓷粉末先压制成型，再经过高温烧结，让它变得坚硬无比。

这个过程就像是把泥巴做成陶器然后放进窑里烧一样，温度得控制得特别精准，不然陶瓷管壳的质量就会受影响。

三、电极制作与安装。

阴极的制作可是个精细活儿。

要把阴极材料涂覆在一个金属芯上，这就像是给金属芯穿上一层特殊的“衣服”。

然后再经过加热处理，让阴极材料更好地附着在上面，这样它就能愉快地发射电子啦。

阳极呢，把准备好的金属板按照设计好的尺寸切割好，然后用一些特殊的工艺固定在管壳里面。

栅极也是，把金属丝或者金属片加工好形状之后，小心翼翼地安装在阴极和阳极之间。

这个安装过程得特别小心，就像走钢丝一样，稍微有点偏差，电子管的性能可就大打折扣了。

四、抽真空。

这可是真空电子管制作里超级重要的一步哦。

要把管壳里面的空气都抽出去，让里面变成真空环境。

就像把房子里的灰尘杂物都打扫得干干净净一样。

通常会用真空泵来抽气，这个过程得持续一段时间，要把真空度抽到特别高才行。

电子管与晶体管原理：电流控制的放大器
电子管（真空管）和晶体管是两种电子元件，都被用作电流控制的放大器。

以下是它们的基本原理和一些比较：
1. 电子管原理：
真空管结构：电子管是由玻璃或金属封装的真空容器，内部包含阴极、阳极和一个或多个网格。

阴极发射电子，通过加在网格上的电压来控制电子流的强弱，最终在阳极产生电流放大。

放大机制：控制网格电压可以调节阴极发射的电子流，使其与阳极电流之间产生线性关系。

这种调节过程使得输入信号可以在输出端产生放大效果。

放大倍数：电子管的放大倍数较大，适用于音频和射频放大等应用。

2. 晶体管原理：
半导体材料：晶体管是由半导体材料构成的，通常是硅或锗。

它包括三个层，分别是发射极、基极和集电极。

PN结：晶体管中的基极和发射极之间形成PN结，通过在基极加入电流，可以改变PN结的电荷分布。

放大机制：通过在基极加入小电流，控制从发射极到集电极的电流，实现对输出电流的调控，从而实现信号的放大。

放大倍数：晶体管的放大倍数相对较小，但由于其小体积、低功耗和易集成等优势，广泛用于电子设备的制造。

3. 比较：
功耗和尺寸：晶体管通常比电子管更小巧且功耗更低。

耐用性：晶体管更耐用，寿命更长，而电子管容易受到机械冲击和振动的影响。

工作电压：晶体管的工作电压通常较低，而电子管需要较高的电压。

速度：晶体管响应速度更快，适用于高频应用。

总体而言，虽然电子管在一些特定应用中仍然存在，但由于晶体管具有更多优势，现代电子设备通常采用晶体管技术。

真空电子管放大电压的原理真空电子管放大电压的原理是基于热电子发射和电子的操纵与控制。

下面我将详细介绍真空电子管放大电压的工作原理：1. 热电子发射真空电子管由阴极、网格和阳极组成。

当阴极受到加热时，电子从阴极表面获得能量，一部分电子因为能量超过阴极势垒而被发射出来。

这个现象称为热电子发射。

发射的电子形成空间电子云，但大部分电子会被阴极表面上溢出的极低电场吸引回到阴极上。

2. 驻波（空间电荷）功率当电子从阴极发射后，它们经过网格时，网格上存在加速电场。

根据网格电势的不同，电子可以被吸引或者排斥。

这种在网格中产生的电场被称为驻波电场。

驻波功率是由电子的速度和电场产生的，它可以增加或者减小电子的能量。

3. 电子的加速与聚束在网格后面的区域，电子将被离子聚束电场控制。

这种聚束电场使电子集中在一起，防止它们在空间中的散开。

同时，通过改变聚束电场的大小，可以控制电子通过的空间几何形状和尺寸。

4. 阳极功率最后，电子通过聚束电场聚集在一起后，将被加速到阳极。

阳极是一个带正电的电极，这会再次加速电子，并使它们具有很高的能量。

这种高能电子形成的电流，就是最后输出的放大电压信号。

总的来说，真空电子管放大电压的原理是通过热电子发射产生电流，然后通过网格的驻波电场控制和调节电子的能量。

最后，在阳极处电子被加速以形成高能电流，实现对输入电压信号的放大。

真空电子管放大电压的特点主要有以下几点：1. 高频带宽：真空电子管具有较高的频率响应能力，可以实现高频信号的放大。

2. 高增益：真空电子管能够以较小的输入信号产生较大的输出信号，实现信号的放大。

3. 低失真：真空电子管具有较低的失真率，可以保持原始信号的准确性和真实性。

4. 耐高压：真空电子管可以承受较高的电压，适用于高电压电路的放大。

5. 耐振动和耐高温：真空电子管由实心零件组成，具有较高的耐振动和耐高温性能。

在现代技术中，虽然真空电子管被许多半导体器件所取代，但它仍然在一些特殊领域得到广泛应用，比如广播电台、激光器和高频信号放大器等。

科普9：电子管（真空管）的工作原理（三，三极管的放大原
理）
前一篇“科普5：电子管（真空管）的工作原理（二，整流）”讲了真空二极管的单向导电性，这篇接下来讲讲真空管是如何“放大”信号的。

在非常靠近阴极处加一栅网（叫栅极），会有什么情况发生呢？从前面两篇我们已经知道，在阴极附近有电子云。

如果栅极相对于阴极加负压，负负相斥，电子云会减少，电子要穿透栅极奔向屏极就比较困难，结果就是屏流减少。

负压越高，屏流越低。

因为栅极非常靠近阴极，因此很小的一点栅压变化，就会引起很大的屏流变化，这就是三极管的放大作用。

还是没有离开电子云。

因此，要真正了解真空管的工作原理，必须真正了解电子云。

再重复一遍：真空管里的电子云与原子里的电子云完全是两码事。

真空式电子管的构造原理介绍，下面的讨仅限于真空式电子管。

二极管：考虑一块被加热的金属板，当它的温度达到摄氏800度以上时，会形成电子的加速运动，以至能够摆脱金属板本身对它们的吸引而逃逸到金属表面以外的空间。

若在这一空间加上一个十几至几万伏的正向电压（在上面说到的显像管，阳极上就加有7000--27000伏的高压），这些电子就会被吸引飞向正向电压极，流经电源而形成回路电流。

把金属板（阴极），加热源（灯丝），正向电压极板（阳极）封装在一个适当的壳里，即上面说的玻璃（或金属，陶瓷）封装壳，再抽成几近真空，就是电子二极管。

需要说明的是由于制造工艺，杂质附着以及材料本身等原因，管内会残留微量余气，成品管都在管内涂敷了一层吸气剂。

吸气剂一般使用掺氮的蒸散型锆铝或锆钒材料。

除特殊用途外（如超高频和高压整流等），为便于使用和增加一至性，均为两只二极管，或二极三极，或三极三极以及二极五极等合装在一个管壳内，这就是复合管。

[6] 三极管：二极管的结构决定了它的单向导电的性质，当在阴极与阳极之间再加上一个带适当电压的极点，这个电压就会改变阴极的表面电位，从而影响了阴极热电子飞向阳极的数量，这就是调制极，一般是用金属丝做成螺旋状的栅网，所以又把它称为栅极。

这就是阀门功能了。

由此可以知道，当作为被放大的信号电压加在栅极----阴极之间时，由于它的变化必然会使阳极电流发生相应的变化，又由于阳极电压远高于阴极，因此栅阴极间微小的电压变化同样能使阳极产生相应的几十至上百倍的电压变化，这就是三极管放大电压三极管信号的原理。

[7]四极管：纯粹意义的四极管只是在电子管的发展史上作为验证管出现过而没有进入实用，在商品功放里超过半数以上的机种用的是束射四极管。

束射四极管全部是功率管，对功率管的要求是产生尽可能大的阳极电流。

束射四极管在电极的结构上做了一些特殊的安排，使其在保持和其它功率管体积差别不大的前提下，能够形成比其它功率管更大的阳极电流。

图解：什么是电⼦管？什么是电⼦管?以上就是号称梦幻之球、不朽的⾳响神话的300B。

真空管（Vacuum tube）是⼀种电⼦元件，因为参与⼯作的电极被封装在⼀个真空的容器(主要是玻璃)内，所以被称为真空管。

在中国⼤陆，真空管则会被称为电⼦管。

在⾹港和中国⼴东地区，有时⼜会被称作“胆”。

在⼆⼗世纪中期前，因半导体（如：晶体管）尚未普及，基本上当时所有的电⼦器材均使⽤电⼦管，形成了当时对电⼦管的需求。

所以当时有各式各样的电⼦管⾯世。

它们不仅功能不同，连外观也很不相同。

不过，我们也可以把它的功能归纳为在电路中控制电⼦的流动。

随着半导体技术的发展普及和平民化，电⼦管因成本⾼、不耐⽤、体积⼤、效能低等原因，最后被半导体取代了。

但是我们还可以在⾳响，电视机与电脑的显⽰器（阴极射线管），还有微波炉及太空卫星的⾼频发射机看见电⼦管的⾝影。

另外，像是阳极射线管，X射线管等等则是属于特殊的电⼦管。

电⼦管的发展历史电⼦管的历史需要从爱迪⽣讲起。

1880年，他有天好奇地在灯泡中多放了⼀个电极，且洒了点箔⽚，结果发现了奇特的现象：第三极通正电时，箔⽚毫⽆反应；但通负电时，箔⽚随即翻腾漂浮。

当时爱迪⽣不知道此现象的起由，但由于他不经意的发现，这个现象后来被称为爱迪⽣效应。

⼀直到1901年，理察森(Owen Willans Richardson)才提出定律，说明电⼦的激发态引起箔⽚漂浮，后更以此拿到1928年的诺贝尔物理奖。

接着佛莱明(John Ambrose Fleming)在1904年发展出⼆极管，德佛瑞斯特(Lee De Forest)更在1907年作出第⼀个三极管。

爱迪⽣佛莱明电⼦管的结构及功能其实，电⼦管的类型有很多。

现就以现代较常⽤的三极管和五极管来讲解电⼦管之结构。

为了能让⼤家能更仔细了解电⼦管的细微结构，本页的部份图⽚运⽤了显微镜把电⼦管之结构放⼤。

电⼦管具有发射电⼦的阴极(K)（旁热式是由灯丝(F)加热，直热式则灯丝就是阴极）和⼯作时通常加上⾼压的阳极(P)。

电子管的原理电子管（也称真空管）是一种使用真空环境中的电流来放大、开关和控制电信号的电子设备。

它在20世纪上半叶起到了至关重要的作用，在电子技术的发展中扮演了重要角色。

本文将介绍电子管的原理和工作过程。

一、电子管的结构电子管主要由阴极、网格、阳极、玻璃外壳等部分组成。

1. 阴极：是电子管内部的发射极，负责发射电子。

通常由镀有碱金属氧化物的钨丝制成，通过充电与阳极之间建立电场。

2. 网格：是位于阴极和阳极之间的栅极，由碳化钨或其他合金材料制成。

它起到控制电子流的作用，通过改变网格电压来调节电子注入的数量。

3. 阳极：是电子流的收集极，负责吸收由阴极发射的电子，并将其转化为有用的输出信号。

4. 玻璃外壳：外壳主要用于保护内部结构，并提供真空环境。

二、电子管的工作原理电子管的原理基于热电子发射和电场控制，可分为三个主要步骤：发射、传输和收集。

1. 发射：当阴极加热时，电子从阴极表面发射出来，形成一个电子云。

这是通过在阴极上施加适当电压，并利用碱金属氧化物的发射特性实现的。

2. 传输：发射的电子被网格控制，通过改变网格电压来调节电子注入的数量。

当网格电压为正时，吸引电子流，当为负时，阻挡电子流。

3. 收集：在通过控制网格后，电子流通过阳极进行收集，并产生相应的输出信号。

阳极的电压和电流决定了放大或开关功能。

三、电子管的应用电子管在过去的几十年里被广泛应用于通信、无线电、电视、音频放大器等领域。

虽然现在已被半导体器件所取代，但电子管仍然在一些特定领域有着广泛的应用。

1. 放大器：电子管具有高增益和大功率，因此在需要放大弱信号或要求高功率的应用中常被使用，例如音响放大器和无线电发射器。

2. 开关：电子管的开关速度较慢，但可以在高电压和大电流条件下进行可靠的开关操作。

在一些特定应用中，如雷达、高频输电等，仍然需要使用电子管进行开关控制。

3. 整流器：电子管可以用作整流器，将交流电转换为直流电。

在早期的电源设备中，电子管整流器被广泛使用。
