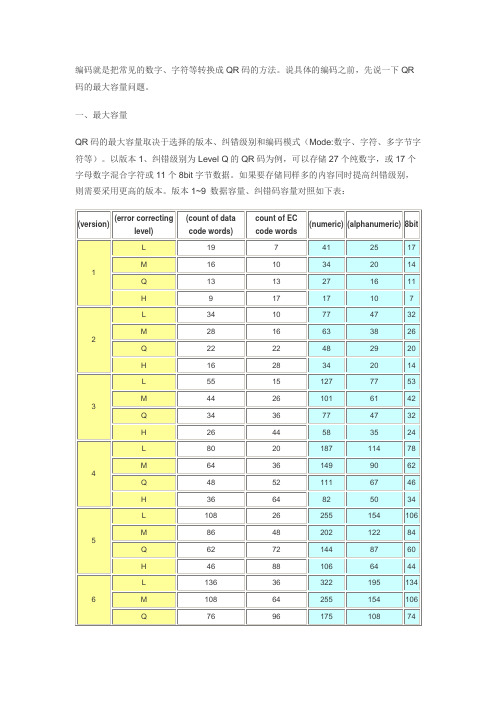

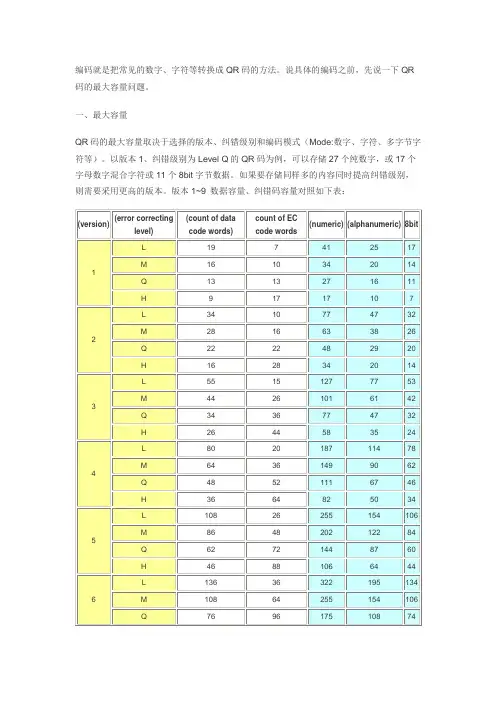

编码就是把常见的数字、字符等转换成QR码的方法。
说具体的编码之前，先说一下QR码的最大容量问题。
一、最大容量QR码的最大容量取决于选择的版本、纠错级别和编码模式（Mode:数字、字符、多字节字符等）。
以版本1、纠错级别为Level Q的QR码为例，可以存储27个纯数字，或17个字母数字混合字符或11个8bit字节数据。
如果要存储同样多的内容同时提高纠错级别，则需要采用更高的版本。
版本1~9 数据容量、纠错码容量对照如下表：下面，就举例说明将“ABCDE123”转换成为版本1、Level H的QR码转换方法。
二、模式标识符(Mode Indicator)QR码的模式（Mode)就是前文提到的数字、字符、8bit 字节码、多字节码等。
对于不同的模式，都有对应的模式标识符（Mode Indicator)来帮助解码程序进行匹配,模式标识符是4bit 的二进制数：1、数字模式（numeric mode ）: 00012、混合字符模式（alphanumeric mode）: 00103、8bit byte mode: 01004、日本汉字（KANJI mode）: 10005、中国汉字(GB2312):1101由于示例文本串是混合字符，因此将选择alphanumeric mode，其标识码为：0010三、文本串计数标识符（Character count indicator)文本串计数标识符用来存储源内容字符串的长度，在版本1-9的QR码中，文本串长度标识符自身的长度被定义为：数字 : 10bit混合字符: 9bit8bit 字节码: 8bit多字节码: 8bit在本例中，源文本串的长度为8个字符，混合字符的长度为9bit，因此将字符个数8编码为9位二进制表示：000001000加上混合字符模式标识码，总的编码为0010 000001000四、数据内容编码1、数字模式下的编码在数字模式下，数据被限制为3个数字一段，分成若干段。
qr code 原理
QR码的原理是利用二维编码来存储和传输信息。
它由黑白方块组成，可以被红外线扫描仪、激光扫描仪或手机相机等设备扫描并解码。
QR码的生成过程具体如下：首先，将需要编码的数据（例如文本、网址或其他信息）转换成二进制形式。
接下来，将二进制数据按照一定规律分配给QR码中的黑白方块，形成一个特定的二维编码模式。
每个方块代表一个数据单元，可以存储0或1的二进制值。
QR码的结构设计上采用了一种巧妙的纠错技术，即在编码中加入冗余信息，使得即使在一定程度的损坏或污损情况下，扫描仪仍然能够正确识别和解码信息。
这种纠错技术称为“Reed-Solomon”纠错码。
在扫描QR码时，扫描设备通过光源照射到码上，并接收反射回来的光信号。
然后，扫描设备解码接收到的信号，将其转换成二进制数据。
最后，通过解码软件将二进制数据解析为原始信息，例如网址、文本或其他数据。
由于QR码具有高密度存储信息、快速读取、纠错能力强等特点，广泛应用于商品包装、广告宣传、移动支付、票务管理等领域。

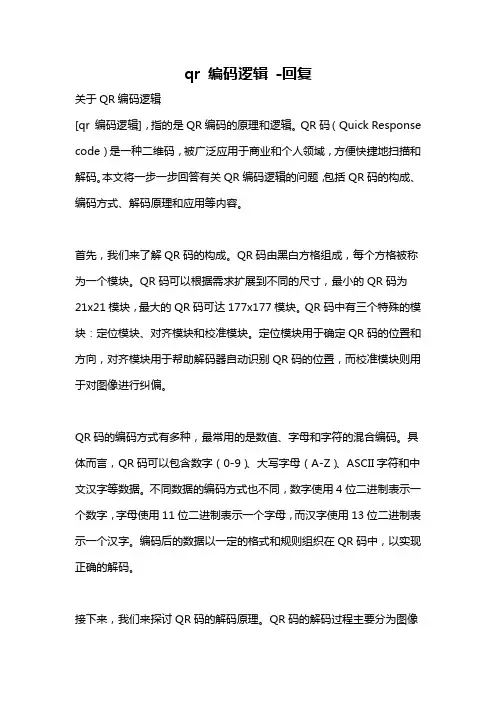

qr 编码逻辑-回复关于QR编码逻辑[qr 编码逻辑]，指的是QR编码的原理和逻辑。
QR码（Quick Response code）是一种二维码，被广泛应用于商业和个人领域，方便快捷地扫描和解码。
本文将一步一步回答有关QR编码逻辑的问题，包括QR码的构成、编码方式、解码原理和应用等内容。
首先，我们来了解QR码的构成。
QR码由黑白方格组成，每个方格被称为一个模块。
QR码可以根据需求扩展到不同的尺寸，最小的QR码为21x21模块，最大的QR码可达177x177模块。
QR码中有三个特殊的模块：定位模块、对齐模块和校准模块。
定位模块用于确定QR码的位置和方向，对齐模块用于帮助解码器自动识别QR码的位置，而校准模块则用于对图像进行纠偏。
QR码的编码方式有多种，最常用的是数值、字母和字符的混合编码。
具体而言，QR码可以包含数字（0-9）、大写字母（A-Z）、ASCII字符和中文汉字等数据。
不同数据的编码方式也不同，数字使用4位二进制表示一个数字，字母使用11位二进制表示一个字母，而汉字使用13位二进制表示一个汉字。
编码后的数据以一定的格式和规则组织在QR码中，以实现正确的解码。
接下来，我们来探讨QR码的解码原理。
QR码的解码过程主要分为图像处理、数据提取和错误纠正三个步骤。
首先，需要对QR码的图像进行处理，包括二值化、去噪声和纠偏等操作，以提高解码的准确性。
然后，从处理后的图像中提取出QR码的模块，并计算模块的大小和位置关系，以确定QR码的结构。
最后，对提取出的模块进行解码，根据编码规则将模块的数据转换为原始数据，即可获得QR码中所含信息。
QR码的应用非常广泛，涵盖了商业和个人领域。
在商业方面，QR码可以用于商品标签、广告宣传、支付码等场景。
通过扫描QR码，用户可以获取商品信息、参与活动或完成支付等操作。
在个人领域，QR码可以用于个人名片、电子门票、WiFi连接等场景。
用户可以通过扫描QR码，轻松地获取联系方式、入场许可或快速连接到WiFi网络。
纠错编码的基本原理与性能
1．分组码的基本原理
（1）分组码的定义
分组码是指将信息码分组，为每组信码附加若干监督码（即差错控制码）的编码方式。
（2）分组码的结构
分组码一般用符号（n，k）表示，其中n是码组的总位数，又称码组的长度（码长），k 是码组中信息码元的数目，n－k＝r为码组中的监督码元数目，又称监督位数目。
图11-1 分组码的结构
（3）分组码的参量
①码重
码重是指分组码中“1”的个数目。
②码距
码距是指两个码组中对应位上数字不同的位数，又称汉明距离。
③最小码距
最小码距是指编码中各个码组之间距离的最小值。
2．纠错编码的基本原理
最小码距d0的大小直接关系编码的检错和纠错能力：
（1）为检测e个错码，要求最小码距
（2）为纠正t个错码，要求最小码距
（3）为纠正t个错码，同时检测e个错码，要求最小码距
码距与纠错和检错能力的关系如图11-2所示。
图11-2 码距与检错和纠错能力的关系
纠错编码的性能
1．误码率的改善
采用纠错编码，误码率得到很大改善，改善的程度和所用的编码有关。
2．信噪比的改善
对于给定的传输系统，为
式中，R B为码元速率。
3．带宽增大
监督码元加入，发送序列增长，冗余度增大，若保持信息码元速率不变，则传输速率增大，系统带宽增大。
QR二维码的原理与识别方法一、QR码的原理：1.数据编码：QR码将信息编码为一系列黑白方块的模式。
它将输入的信息进行分段，并将每个字符转换为相应的二进制码，然后通过一系列的编码规则生成QR码的编码区域。
2. 误差校正：QR码通过内置的校验码来检测和纠正数据的错误。
它在编码区域中添加了一些特殊的模块，并使用Reed-Solomon纠错码来计算校验码，从而可以在一定程度上恢复和纠正编码中的错误。
3.定位模块：QR码中包含了多个定位模块，用来标识QR码的边界并帮助解码。
定位模块的位置和大小是固定的，解码器通过检测定位模块的位置和模式来确定QR码的边界。
4.数据密度：QR码的数据密度非常高，可以存储更多的信息。
通过增加编码区域的大小和模块的个数，可以有效提高QR码的存储容量和密度。
二、QR码的识别方法：2.定位模块检测：在图像中定位QR码的位置是识别QR码的重要步骤。
通常可以使用图像处理的方法，如边缘检测、轮廓检测等技术来检测QR码的定位模块，从而确定QR码的边界和角度。
4.数据解析与提取：在解码和校验码之后，可以将二进制数据转换为文本、数字或链接等特定的信息。
根据QR码的编码规则，将每个字符的二进制数据映射为相应的字符，从而提取和解析出最终的数据。
总结：QR码的原理是通过在二维平面上的黑白方块编码来存储信息，同时利用校验码和定位模块等机制来实现数据的校验和解析。
识别QR码的方法包括图像扫描、定位模块检测、解码校验码和数据解析与提取等步骤。
QR码已经在各个领域广泛应用，方便了信息的传递和存储。

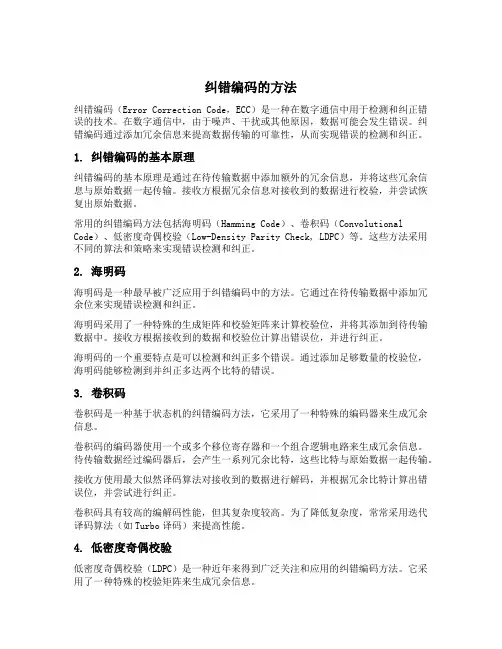

纠错编码的方法纠错编码（Error Correction Code，ECC）是一种在数字通信中用于检测和纠正错误的技术。
在数字通信中，由于噪声、干扰或其他原因，数据可能会发生错误。
纠错编码通过添加冗余信息来提高数据传输的可靠性，从而实现错误的检测和纠正。
1. 纠错编码的基本原理纠错编码的基本原理是通过在待传输数据中添加额外的冗余信息，并将这些冗余信息与原始数据一起传输。
接收方根据冗余信息对接收到的数据进行校验，并尝试恢复出原始数据。
常用的纠错编码方法包括海明码（Hamming Code）、卷积码（Convolutional Code）、低密度奇偶校验（Low-Density Parity Check, LDPC）等。
这些方法采用不同的算法和策略来实现错误检测和纠正。
2. 海明码海明码是一种最早被广泛应用于纠错编码中的方法。
它通过在待传输数据中添加冗余位来实现错误检测和纠正。
海明码采用了一种特殊的生成矩阵和校验矩阵来计算校验位，并将其添加到待传输数据中。
接收方根据接收到的数据和校验位计算出错误位，并进行纠正。
海明码的一个重要特点是可以检测和纠正多个错误。
通过添加足够数量的校验位，海明码能够检测到并纠正多达两个比特的错误。
3. 卷积码卷积码是一种基于状态机的纠错编码方法，它采用了一种特殊的编码器来生成冗余信息。
卷积码的编码器使用一个或多个移位寄存器和一个组合逻辑电路来生成冗余信息。
待传输数据经过编码器后，会产生一系列冗余比特，这些比特与原始数据一起传输。
接收方使用最大似然译码算法对接收到的数据进行解码，并根据冗余比特计算出错误位，并尝试进行纠正。
卷积码具有较高的编解码性能，但其复杂度较高。
为了降低复杂度，常常采用迭代译码算法（如Turbo译码）来提高性能。
4. 低密度奇偶校验低密度奇偶校验（LDPC）是一种近年来得到广泛关注和应用的纠错编码方法。
它采用了一种特殊的校验矩阵来生成冗余信息。
LDPC码的校验矩阵是一个稀疏矩阵，其中每一行和每一列的1的数量较少。

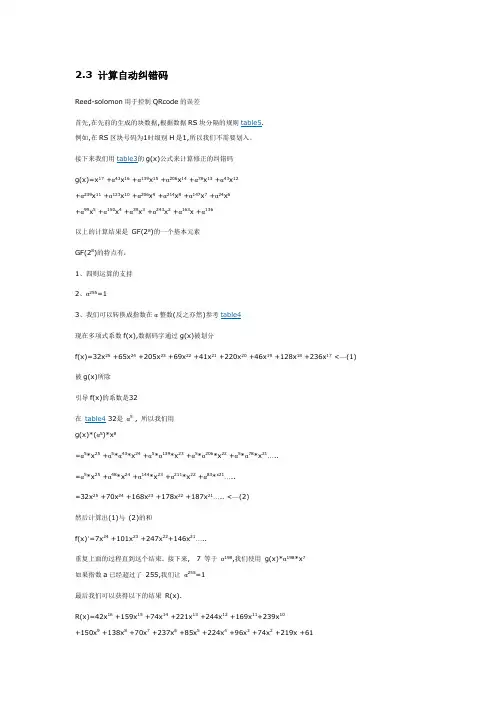

2.3 计算自动纠错码Reed-solomon用于控制QRcode的误差首先,在先前的生成的块数据,根据数据RS块分隔的规则table5.例如,在RS区块号码为1时级别H是1,所以我们不需要划入。
接下来我们用table3的g(x)公式来计算修正的纠错码g(x)=x17 +α43x16 +α139x15 +α206x14 +α78x13 +α43x12+α239x11 +α123x10 +α206x9 +α214x8 +α147x7 +α24x6+α99x5 +α150x4 +α39x3 +α243x2 +α163x +α136以上的计算结果是GF(28)的一个基本元素GF(28)的特点有：1、四则运算的支持2、α255=13、我们可以转换成指数在α整数(反之亦然)参考table4现在多项式系数f(x),数据码字通过g(x)被划分f(x)=32x25 +65x24 +205x23 +69x22 +41x21 +220x20 +46x19 +128x18 +236x17 <—(1) 被g(x)所除引导f(x)的系数是32在table4 32是α5 , 所以我们用g(x)*(α5)*x8=α5*x25 +α5*α43*x24 +α5*α139*x23 +α5*α206*x22 +α5*α78*x21…..=α5*x25 +α48*x24 +α144*x23 +α211*x22 +α83*x21…..=32x25 +70x24 +168x23 +178x22 +187x21….. <—(2)然后计算出(1)与(2)的和f(x)’=7x24 +101x23 +247x22+146x21…..重复上面的过程直到这个结束. 接下来, 7 等于α198,我们使用g(x)*α198*x7如果指数a已经超过了255,我们让α255=1最后我们可以获得以下的结果R(x).R(x)=42x16 +159x15 +74x14 +221x13 +244x12 +169x11+239x10+150x9 +138x8 +70x7 +237x6 +85x5 +224x4 +96x3 +74x2 +219x +61(see table6)于是我们可以得到32 65 205 69 41 220 46 128 236 42 159 74 221 244 169 239 150 138 70 237 85 224 96 74 219 61表４、GF(28)αの指数と整数の対応表αの指数Exponent ofα整数Integer整数Integerαの指数Exponent ofα0 11 2 1 02 4 2 13 8 3 254 16 4 25 32 5 506 64 6 267 128 7 1988 29 8 39 58 9 22310 116 10 5111 232 11 23812 205 12 2713 135 13 10414 19 14 19915 38 15 7516 76 16 417 152 17 10018 45 18 22419 90 19 1420 180 20 5221 117 21 14122 234 22 23923 201 23 12924 143 24 2825 3 25 19326 6 26 10528 24 28 20029 48 29 830 96 30 7631 192 31 11332 157 32 533 39 33 13834 78 34 10135 156 35 4736 37 36 22537 74 37 3638 148 38 1539 53 39 3340 106 40 5341 212 41 14742 181 42 14243 119 43 21844 238 44 24045 193 45 1846 159 46 13047 35 47 6948 70 48 2949 140 49 18150 5 50 19451 10 51 12552 20 52 10653 40 53 3954 80 54 24955 160 55 18556 93 56 20157 186 57 15458 105 58 959 210 59 12060 185 60 7761 111 61 22862 222 62 11463 161 63 16664 95 64 665 190 65 19166 97 66 13967 194 67 9868 153 68 10270 94 70 4871 188 71 25372 101 72 22673 202 73 15274 137 74 3775 15 75 17976 30 76 1677 60 77 14578 120 78 3479 240 79 13680 253 80 5481 231 81 20882 211 82 14883 187 83 20684 107 84 14385 214 85 15086 177 86 21987 127 87 18988 254 88 24189 225 89 21090 223 90 1991 163 91 9292 91 92 13193 182 93 5694 113 94 7095 226 95 6496 217 96 3097 175 97 6698 67 98 18299 134 99 163 100 17 100 195 101 34 101 72 102 68 102 126 103 136 103 110 104 13 104 107 105 26 105 58 106 52 106 40 107 104 107 84 108 208 108 250 109 189 109 133 110 103 110 186111 206 111 61 112 129 112 202 113 31 113 94 114 62 114 155 115 124 115 159 116 248 116 10 117 237 117 21 118 199 118 121 119 147 119 43 120 59 120 78 121 118 121 212 122 236 122 229 123 197 123 172 124 151 124 115 125 51 125 243 126 102 126 167 127 204 127 87 128 133 128 7 129 23 129 112 130 46 130 192 131 92 131 247 132 184 132 140 133 109 133 128 134 218 134 99 135 169 135 13 136 79 136 103 137 158 137 74 138 33 138 222 139 66 139 237 140 132 140 49 141 21 141 197 142 42 142 254 143 84 143 24 144 168 144 227 145 77 145 165 146 154 146 153 147 41 147 119 148 82 148 38 149 164 149 184 150 85 150 180 151 170 151 124 152 73 152 17153 146 153 68 154 57 154 146 155 114 155 217 156 228 156 35 157 213 157 32 158 183 158 137 159 115 159 46 160 230 160 55 161 209 161 63 162 191 162 209 163 99 163 91 164 198 164 149 165 145 165 188 166 63 166 207 167 126 167 205 168 252 168 144 169 229 169 135 170 215 170 151 171 179 171 178 172 123 172 220 173 246 173 252 174 241 174 190 175 255 175 97 176 227 176 242 177 219 177 86 178 171 178 211 179 75 179 171 180 150 180 20 181 49 181 42 182 98 182 93 183 196 183 158 184 149 184 132 185 55 185 60 186 110 186 57 187 220 187 83 188 165 188 71 189 87 189 109 190 174 190 65 191 65 191 162 192 130 192 31 193 25 193 45 194 50 194 67195 100 195 216 196 200 196 183 197 141 197 123 198 7 198 164 199 14 199 118 200 28 200 196 201 56 201 23 202 112 202 73 203 224 203 236 204 221 204 127 205 167 205 12 206 83 206 111 207 166 207 246 208 81 208 108 209 162 209 161 210 89 210 59 211 178 211 82 212 121 212 41 213 242 213 157 214 249 214 85 215 239 215 170 216 195 216 251 217 155 217 96 218 43 218 134 219 86 219 177 220 172 220 187 221 69 221 204 222 138 222 62 223 9 223 90 224 18 224 203 225 36 225 89 226 72 226 95 227 144 227 176 228 61 228 156 229 122 229 169 230 244 230 160 231 245 231 81 232 247 232 11 233 243 233 245 234 251 234 22 235 235 235 235 236 203 236 122237 139 237 117 238 11 238 44 239 22 239 215 240 44 240 79 241 88 241 174 242 176 242 213 243 125 243 233 244 250 244 230 245 233 245 231 246 207 246 173 247 131 247 232 248 27 248 116 249 54 249 214 250 108 250 244 251 216 251 234 252 173 252 168 253 71 253 80 254 142 254 88 255 1 255 175table6calculation oferror corre ct code word s for sam ple x25x24x23x22x21x2x19x18x17x16x15x14x13x12x11x1x9x8x7x6x5x4x3x2x1x0coeff icients 326525694122461282360 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0=f(x) 7112471461542125948673481311423827252210 0 0 0 0 0 0 0=f(x)'6 1 36542391413632421562391351998814414633240 0 0 0 0 0 0141831641344374321551188166185952261911890 0 0 0 0 02261723928191363592212289769112931551250 0 0 0 074213122916921111366182914915145135321172450 0 0 023396152213464164219 0 622291621182332460 0 0711432918335222214193221152251861867261120 0911311661193183225128821286183218421597422124416923915138723785224967421961=R(x)。

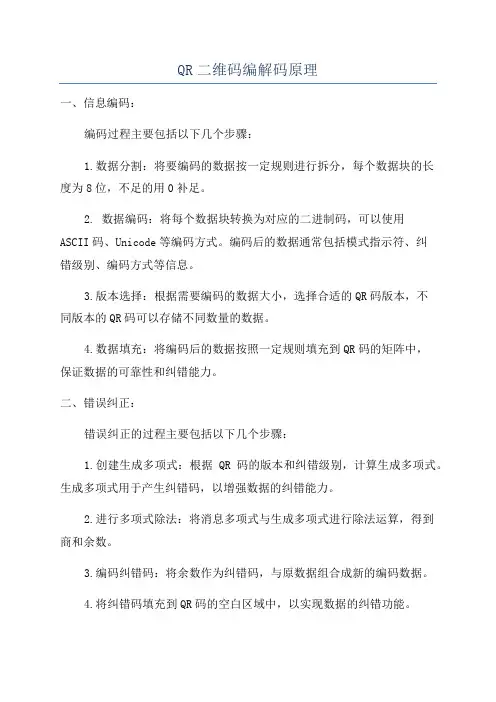

QR二维码编解码原理
一、信息编码：
编码过程主要包括以下几个步骤：
1.数据分割：将要编码的数据按一定规则进行拆分，每个数据块的长
度为8位，不足的用0补足。
2. 数据编码：将每个数据块转换为对应的二进制码，可以使用
ASCII码、Unicode等编码方式。
编码后的数据通常包括模式指示符、纠
错级别、编码方式等信息。
3.版本选择：根据需要编码的数据大小，选择合适的QR码版本，不
同版本的QR码可以存储不同数量的数据。
4.数据填充：将编码后的数据按照一定规则填充到QR码的矩阵中，
保证数据的可靠性和纠错能力。
二、错误纠正：
错误纠正的过程主要包括以下几个步骤：
1.创建生成多项式：根据QR码的版本和纠错级别，计算生成多项式。
生成多项式用于产生纠错码，以增强数据的纠错能力。
2.进行多项式除法：将消息多项式与生成多项式进行除法运算，得到
商和余数。
3.编码纠错码：将余数作为纠错码，与原数据组合成新的编码数据。
4.将纠错码填充到QR码的空白区域中，以实现数据的纠错功能。
三、解码：
QR码解码过程是编码过程的逆过程，主要包括以下几个步骤：
1.检测定位图案：通过识别定位图案，确认QR码的位置和方向。
6.数据恢复和纠错：根据纠错码进行恢复和纠错，得到原始的编码数据。
7.解码数据：将二进制数据按照事先约定的编码方式，转换为可识别的原始信息。
