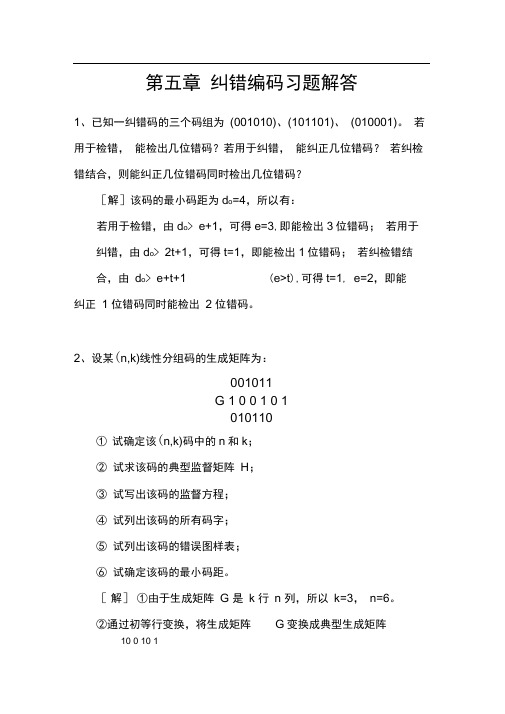

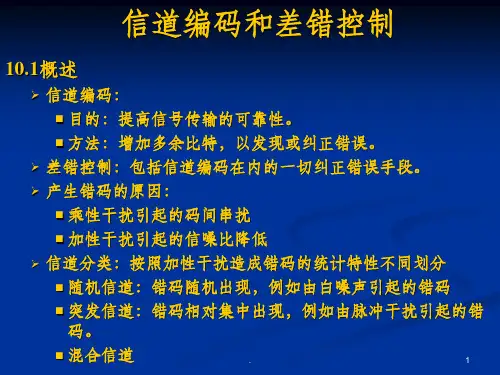

第五章纠错编码习题解答1、已知一纠错码的三个码组为(001010)、(101101)、(010001)。
若用于检错,能检出几位错码?若用于纠错,能纠正几位错码?若纠检错结合,则能纠正几位错码同时检出几位错码?[解]该码的最小码距为d o=4,所以有:若用于检错,由d o> e+1,可得e=3,即能检出3位错码;若用于纠错,由d o> 2t+1,可得t=1,即能检出1位错码;若纠检错结合,由d o> e+t+1 (e>t),可得t=1, e=2,即能纠正1 位错码同时能检出2 位错码。
2、设某(n,k)线性分组码的生成矩阵为:001011G 1 0 0 1 0 1010110①试确定该(n,k)码中的n和k;②试求该码的典型监督矩阵H;③试写出该码的监督方程;④试列出该码的所有码字;⑤试列出该码的错误图样表;⑥试确定该码的最小码距。
[解]①由于生成矩阵G 是k 行n 列,所以k=3,n=6。
②通过初等行变换,将生成矩阵G变换成典型生成矩阵10 0 10 1G 0 10 1 10 I k Q0 0 10 111 0 1 1 1 0由于Q 1 1 0 , P= Q T= 0 1 1,可知典型监督矩阵为0 1 1 1 0 1110 10 0H = PI r 0 110 1010 10 0 185 玄4 a? 0③监督方程为a。
a3 q 0a5 a3 a0 0④所有码字见下表⑤错误图样表即错误图样与校正子关系表,见下表⑥线性码的最小码距为码字的最小重量(全零码除外) ,所以该码的最小码距为 3。
3、已知一种(7,3)循环码的全部码组为:0000000 0101110 1001011 1100101 0010111 011100110111001110010试求该码的生成多项式 g(x)、典型生成矩阵G 和典型监督矩阵H ;[解]由循环码的原理知,生成多项式g(x)对应的码字为前k-1 位码元均为“ 0”的码字,即“ 0010111”,所以有g(x)=x 4+x 2+x+1x 2g(x)6 4x x3 x 2 x1 0 1 1 1 0 0 则生成矩阵为G xg(x)5 3 x x2x x0 1 0 1 1 1 0 g(x)42x x x 10 0 10 1 1 11 00 1 0 1 1典型化可得典型生成矩阵G 0 101110I k Q0 010111f1 10 100 0 0 110 10 0H = PI r1110 0 10 1 0 1 00 0 14、已知一个(3,1,4)卷积码编码器的输出和输入关系为:c 2 b, b 2 鸟 b 4 C3 db3 b4试画出该编码器的电路方框图和码树图。
通信原理循环码1. 什么是循环码?1.1 循环编码的概念循环码是一种错误检测和纠正码。
它是一种具有循环性质的编码方式,通过添加冗余位实现错误检测和纠正的功能。
1.2 循环码的结构循环码由生成多项式决定,它决定了编码和解码过程中的位操作,如异或运算。
循环码可以用一个(d, n)的表示方式,其中d表示循环码能够检测和纠正的错误位数,n表示编码后的总位数。
1.3 循环码的特点循环码具有以下特点: - 具有循环性,可以通过循环移位实现位操作,提高编码和解码的效率; - 可以实现错误检测和纠正; - 可以通过选择不同的生成多项式,实现不同的错误检测和纠正能力; - 可以通过简单的位操作进行编码和解码。
2. 循环码的编码原理循环码的编码过程可以分为以下几个步骤:2.1 选择生成多项式生成多项式是循环码编码和解码的关键参数,不同的生成多项式决定了循环码的检错和纠错能力。
通常使用最简生成多项式,也就是二进制形式的多项式。
2.2 构造生成多项式的环根据生成多项式构造生成多项式的环,即在二进制有限域中构造一个环,环的元素由0和1组成,可以进行模2加法和模2乘法。
2.3 填充待编码数据待编码的数据通常使用二进制表示,如果数据位数小于生成多项式的次数,则需要进行补零操作,保证待编码数据的位数与生成多项式的次数相同。
2.4 模2除法运算将补零后的待编码数据与生成多项式进行模2除法运算,得到余数作为编码后的冗余位。
2.5 添加冗余位将编码后的冗余位添加到原始数据后面,形成完整的循环码。
3. 循环码的解码原理循环码的解码过程可以分为以下几个步骤:3.1 接收数据接收到经过信道传输后的循环码数据。
3.2 构造生成多项式的环根据生成多项式构造生成多项式的环,与编码过程中的环保持一致。
3.3 计算余数将接收到的数据与生成多项式进行模2除法运算,得到余数。
3.4 检测错误检测余数是否为非零,如果余数为非零,则表示存在错误。
3.5 纠正错误根据余数的位置,确定错误位,并进行纠正。

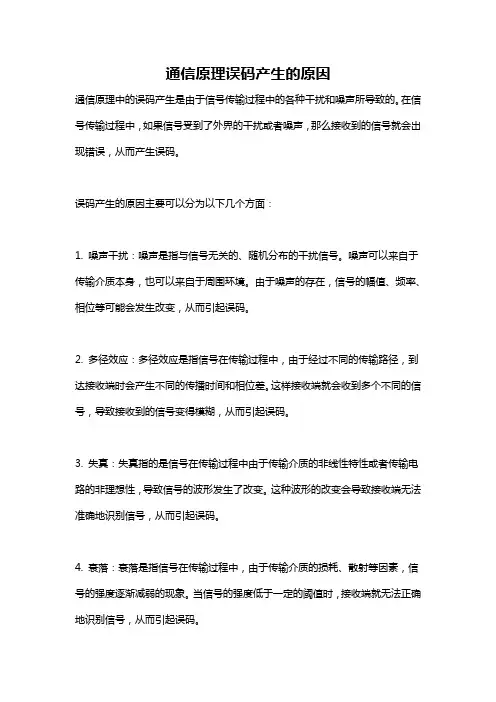

通信原理误码产生的原因通信原理中的误码产生是由于信号传输过程中的各种干扰和噪声所导致的。
在信号传输过程中,如果信号受到了外界的干扰或者噪声,那么接收到的信号就会出现错误,从而产生误码。
误码产生的原因主要可以分为以下几个方面:1. 噪声干扰:噪声是指与信号无关的、随机分布的干扰信号。
噪声可以来自于传输介质本身,也可以来自于周围环境。
由于噪声的存在,信号的幅值、频率、相位等可能会发生改变,从而引起误码。
2. 多径效应:多径效应是指信号在传输过程中,由于经过不同的传输路径,到达接收端时会产生不同的传播时间和相位差。
这样接收端就会收到多个不同的信号,导致接收到的信号变得模糊,从而引起误码。
3. 失真:失真指的是信号在传输过程中由于传输介质的非线性特性或者传输电路的非理想性,导致信号的波形发生了改变。
这种波形的改变会导致接收端无法准确地识别信号,从而引起误码。
4. 衰落:衰落是指信号在传输过程中,由于传输介质的损耗、散射等因素,信号的强度逐渐减弱的现象。
当信号的强度低于一定的阈值时,接收端就无法正确地识别信号,从而引起误码。
5. 多用户干扰:在无线通信系统中,多个用户在同一频段上进行通信时,彼此之间会相互干扰,导致接收端无法准确地识别自己所要接收的信号。
这种干扰也会导致误码的产生。
6. 编码和调制误差:编码和调制是将原始信号转换成一种适合传输的信号形式的过程。
在这个过程中,如果编码或者调制过程中出现错误,就会导致接收端无法正确解码或者解调,从而引起误码。
7. 传输介质的不稳定性:传输介质的不稳定性是指传输信号的介质在传输过程中可能会发生变化。
例如,在有线通信中,电缆或者光纤的连接可能会松动或者损坏,导致信号的传输产生错误。
在无线通信中,天气状况的改变、电磁干扰等因素也会导致传输介质的不稳定性,从而引起误码。
总的来说,误码的产生主要是由于干扰、噪声、失真、衰落、干扰等因素的影响所致。
在通信系统设计和实施中,需要采用一系列的措施来降低误码的产生,如使用合适的编码和调制方案、加大信号的传输功率、采用合适的信道编码和纠错编码方法、改善传输介质的稳定性等。
数字通信实验报告实验二一、实验目的本次数字通信实验二的主要目的是深入了解和掌握数字通信系统中的关键技术和性能指标,通过实际操作和数据分析,增强对数字通信原理的理解和应用能力。
二、实验原理1、数字信号的产生与传输数字信号是由离散的数值表示的信息,在本次实验中,我们通过特定的编码方式将模拟信号转换为数字信号,并通过传输信道进行传输。
2、信道编码与纠错为了提高数字信号在传输过程中的可靠性,采用了信道编码技术,如卷积码、循环冗余校验(CRC)等,以检测和纠正传输过程中可能产生的错误。
3、调制与解调调制是将数字信号转换为适合在信道中传输的形式,常见的调制方式有幅移键控(ASK)、频移键控(FSK)和相移键控(PSK)。
解调则是将接收到的调制信号还原为原始的数字信号。
三、实验设备与环境1、实验设备数字通信实验箱示波器信号发生器计算机及相关软件2、实验环境在实验室中,提供了稳定的电源和良好的电磁屏蔽环境,以确保实验结果的准确性和可靠性。
四、实验步骤1、数字信号产生与编码使用信号发生器产生模拟信号,如正弦波、方波等。
通过实验箱中的编码模块,将模拟信号转换为数字信号,并选择合适的编码方式,如 NRZ 编码、曼彻斯特编码等。
2、信道传输与干扰模拟将编码后的数字信号输入到传输信道模块,设置不同的信道参数,如信道衰减、噪声等,模拟实际传输环境中的干扰。
3、调制与解调选择合适的调制方式,如 PSK 调制,将数字信号调制到载波上。
在接收端,使用相应的解调模块对调制信号进行解调,恢复出原始的数字信号。
4、性能分析与评估使用示波器观察调制和解调前后的信号波形,对比分析其变化。
通过计算误码率、信噪比等性能指标,评估数字通信系统在不同条件下的性能。
五、实验结果与分析1、数字信号编码结果观察不同编码方式下的数字信号波形,分析其特点和优缺点。
例如,NRZ 编码简单但不具备自同步能力,曼彻斯特编码具有良好的自同步特性但编码效率较低。
2、信道传输对信号的影响在不同的信道衰减和噪声条件下,接收信号的幅度和波形发生了明显的变化。
