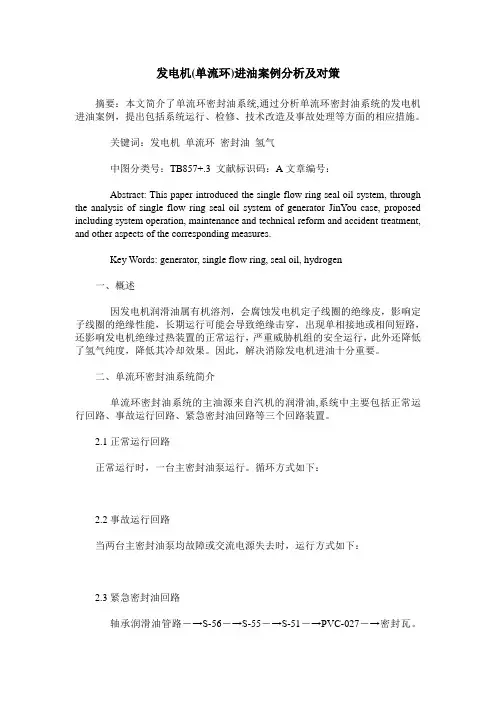

发电机(单流环)进油案例分析及对策摘要：本文简介了单流环密封油系统,通过分析单流环密封油系统的发电机进油案例，提出包括系统运行、检修、技术改造及事故处理等方面的相应措施。
关键词：发电机单流环密封油氢气中图分类号：TB857+.3 文献标识码：A文章编号：Abstract: This paper introduced the single flow ring seal oil system, through the analysis of single flow ring seal oil system of generator JinYou case, proposed including system operation, maintenance and technical reform and accident treatment, and other aspects of the corresponding measures.Key Words: generator, single flow ring, seal oil, hydrogen一、概述因发电机润滑油属有机溶剂，会腐蚀发电机定子线圈的绝缘皮，影响定子线圈的绝缘性能，长期运行可能会导致绝缘击穿，出现单相接地或相间短路，还影响发电机绝缘过热装置的正常运行，严重威胁机组的安全运行，此外还降低了氢气纯度，降低其冷却效果。
因此，解决消除发电机进油十分重要。
二、单流环密封油系统简介单流环密封油系统的主油源来自汽机的润滑油,系统中主要包括正常运行回路、事故运行回路、紧急密封油回路等三个回路装置。
2.1正常运行回路正常运行时，一台主密封油泵运行。
循环方式如下：2.2事故运行回路当两台主密封油泵均故障或交流电源失去时，运行方式如下：2.3紧急密封油回路轴承润滑油管路－→S-56－→S-55－→S-51－→PVC-027－→密封瓦。
(S-**为阀门编号)此运行回路作用是在主密封油泵和直流油泵都失作用情况下，轴承润滑油直接作密封油源密封发电机内氢气。

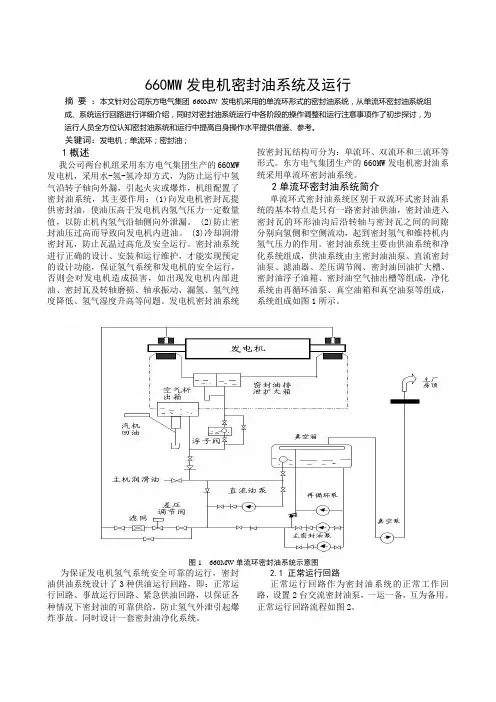

660MW发电机密封油系统及运行摘要：本文针对公司东方电气集团660MW 发电机采用的单流环形式的密封油系统，从单流环密封油系统组成、系统运行回路进行详细介绍，同时对密封油系统运行中各阶段的操作调整和运行注意事项作了初步探讨，为运行人员全方位认知密封油系统和运行中提高自身操作水平提供借鉴、参考。
关键词：发电机；单流环；密封油；1概述我公司两台机组采用东方电气集团生产的660MW 发电机，采用水-氢-氢冷却方式，为防止运行中氢气沿转子轴向外漏，引起火灾或爆炸，机组配置了密封油系统，其主要作用：(1)向发电机密封瓦提供密封油，使油压高于发电机内氢气压力一定数量值，以防止机内氢气沿轴侧向外泄漏。
(2)防止密封油压过高而导致向发电机内进油。
(3)冷却润滑密封瓦，防止瓦温过高危及安全运行。
密封油系统进行正确的设计、安装和运行维护，才能实现预定的设计功能，保证氢气系统和发电机的安全运行，否则会对发电机造成损害，如出现发电机内部进油、密封瓦及转轴磨损、轴承振动、漏氢、氢气纯度降低、氢气湿度升高等问题。
发电机密封油系统按密封瓦结构可分为：单流环、双流环和三流环等形式。
东方电气集团生产的660MW发电机密封油系统采用单流环密封油系统。
2单流环密封油系统简介单流环式密封油系统区别于双流环式密封油系统的基本特点是只有一路密封油供油，密封油进入密封瓦的环形油沟后沿转轴与密封瓦之间的间隙分别向氢侧和空侧流动，起到密封氢气和维持机内氢气压力的作用。
密封油系统主要由供油系统和净化系统组成，供油系统由主密封油油泵、直流密封油泵、滤油器、差压调节阀、密封油回油扩大槽、密封油浮子油箱、密封油空气抽出槽等组成，净化系统由再循环油泵、真空油箱和真空油泵等组成，系统组成如图1所示。
图1 660MW单流环密封油系统示意图为保证发电机氢气系统安全可靠的运行，密封油供油系统设计了3种供油运行回路，即：正常运行回路、事故运行回路、紧急供油回路，以保证各种情况下密封油的可靠供给，防止氢气外泄引起爆炸事故。

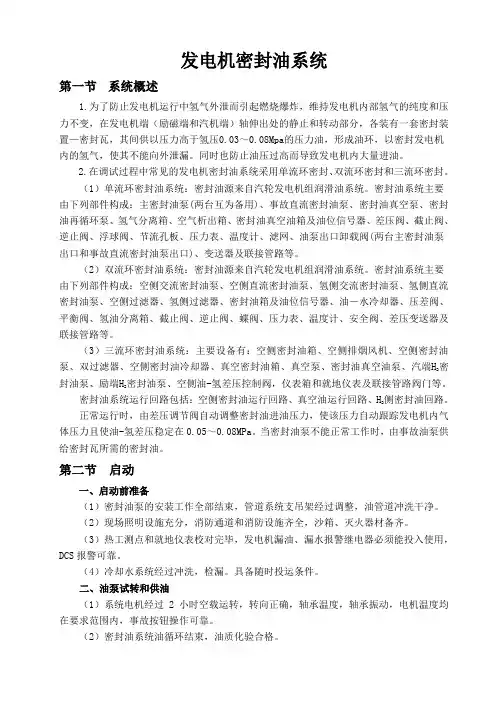

发电机密封油系统第一节系统概述1.为了防止发电机运行中氢气外泄而引起燃烧爆炸，维持发电机内部氢气的纯度和压力不变，在发电机端（励磁端和汽机端）轴伸出处的静止和转动部分，各装有一套密封装置—密封瓦，其间供以压力高于氢压0.03～0.08Mpa的压力油，形成油环，以密封发电机内的氢气，使其不能向外泄漏。
同时也防止油压过高而导致发电机内大量进油。
2.在调试过程中常见的发电机密封油系统采用单流环密封、双流环密封和三流环密封。
（1）单流环密封油系统：密封油源来自汽轮发电机组润滑油系统。
密封油系统主要由下列部件构成：主密封油泵(两台互为备用)、事故直流密封油泵、密封油真空泵、密封油再循环泵、氢气分离箱、空气析出箱、密封油真空油箱及油位信号器、差压阀、截止阀、逆止阀、浮球阀、节流孔板、压力表、温度计、滤网、油泵出口卸载阀(两台主密封油泵出口和事故直流密封油泵出口)、变送器及联接管路等。
（2）双流环密封油系统：密封油源来自汽轮发电机组润滑油系统。
密封油系统主要由下列部件构成：空侧交流密封油泵、空侧直流密封油泵、氢侧交流密封油泵、氢侧直流密封油泵、空侧过滤器、氢侧过滤器、密封油箱及油位信号器、油－水冷却器、压差阀、平衡阀、氢油分离箱、截止阀、逆止阀、蝶阀、压力表、温度计、安全阀、差压变送器及联接管路等。
（3）三流环密封油系统：主要设备有：空侧密封油箱、空侧排烟风机、空侧密封油密泵、双过滤器、空侧密封油冷却器、真空密封油箱、真空泵、密封油真空油泵、汽端H2密封油泵、空侧油-氢差压控制阀，仪表箱和就地仪表及联接管路阀门等。
封油泵、励端H2密封油系统运行回路包括：空侧密封油运行回路、真空油运行回路、H侧密封油回路。
2正常运行时，由差压调节阀自动调整密封油进油压力，使该压力自动跟踪发电机内气体压力且使油-氢差压稳定在0.05～0.08MPa。
当密封油泵不能正常工作时，由事故油泵供给密封瓦所需的密封油。
第二节启动一、启动前准备（1）密封油泵的安装工作全部结束，管道系统支吊架经过调整，油管道冲洗干净。

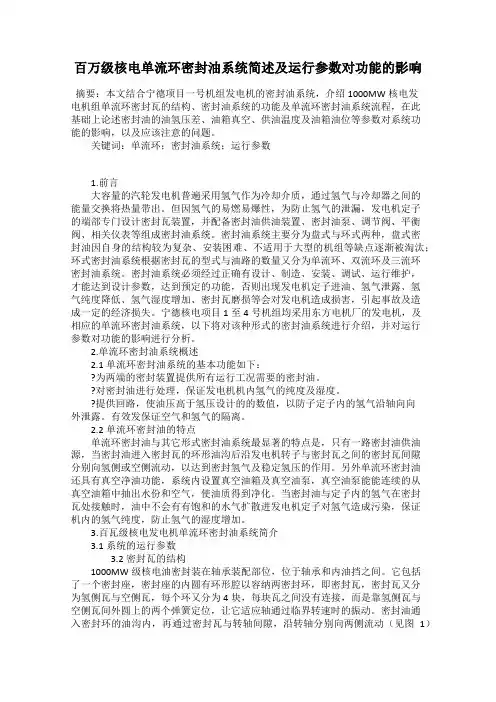

百万级核电单流环密封油系统简述及运行参数对功能的影响摘要：本文结合宁德项目一号机组发电机的密封油系统，介绍1000MW核电发电机组单流环密封瓦的结构、密封油系统的功能及单流环密封油系统流程，在此基础上论述密封油的油氢压差、油箱真空、供油温度及油箱油位等参数对系统功能的影响，以及应该注意的问题。
关键词：单流环；密封油系统；运行参数1.前言大容量的汽轮发电机普遍采用氢气作为冷却介质，通过氢气与冷却器之间的能量交换将热量带出。
但因氢气的易燃易爆性，为防止氢气的泄漏，发电机定子的端部专门设计密封瓦装置，并配备密封油供油装置、密封油泵、调节阀、平衡阀、相关仪表等组成密封油系统。
密封油系统主要分为盘式与环式两种，盘式密封油因自身的结构较为复杂、安装困难、不适用于大型的机组等缺点逐渐被淘汰；环式密封油系统根据密封瓦的型式与油路的数量又分为单流环、双流环及三流环密封油系统。
密封油系统必须经过正确有设计、制造、安装、调试、运行维护，才能达到设计参数，达到预定的功能，否则出现发电机定子进油、氢气泄露、氢气纯度降低、氢气湿度增加、密封瓦磨损等会对发电机造成损害，引起事故及造成一定的经济损失。
宁德核电项目1至4号机组均采用东方电机厂的发电机，及相应的单流环密封油系统，以下将对该种形式的密封油系统进行介绍，并对运行参数对功能的影响进行分析。
2.单流环密封油系统概述2.1单流环密封油系统的基本功能如下：?为两端的密封装置提供所有运行工况需要的密封油。
?对密封油进行处理，保证发电机机内氢气的纯度及湿度。
?提供回路，使油压高于氢压设计的的数值，以防子定子内的氢气沿轴向向外泄露。
有效发保证空气和氢气的隔离。
2.2单流环密封油的特点单流环密封油与其它形式密封油系统最显著的特点是，只有一路密封油供油源，当密封油进入密封瓦的环形油沟后沿发电机转子与密封瓦之间的密封瓦间隙分别向氢侧或空侧流动，以达到密封氢气及稳定氢压的作用。
另外单流环密封油还具有真空净油功能，系统内设置真空油箱及真空油泵，真空油泵能能连续的从真空油箱中抽出水份和空气，使油质得到净化。

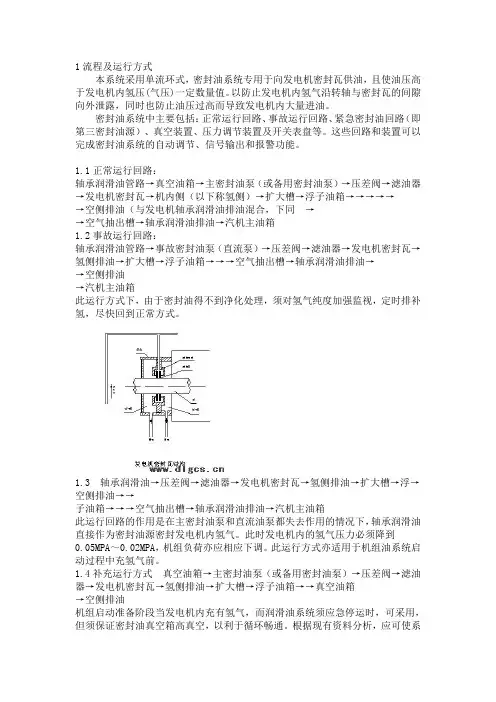

1流程及运行方式本系统采用单流环式，密封油系统专用于向发电机密封瓦供油，且使油压高于发电机内氢压(气压)一定数量值。
以防止发电机内氢气沿转轴与密封瓦的间隙向外泄露，同时也防止油压过高而导致发电机内大量进油。
密封油系统中主要包括：正常运行回路、事故运行回路、紧急密封油回路（即第三密封油源）、真空装置、压力调节装置及开关表盘等。
这些回路和装置可以完成密封油系统的自动调节、信号输出和报警功能。
1.1正常运行回路：轴承润滑油管路→真空油箱→主密封油泵（或备用密封油泵）→压差阀→滤油器→发电机密封瓦→机内侧（以下称氢侧）→扩大槽→浮子油箱→→→→→→空侧排油（与发电机轴承润滑油排油混合，下同→→空气抽出槽→轴承润滑油排油→汽机主油箱1.2事故运行回路：轴承润滑油管路→事故密封油泵（直流泵）→压差阀→滤油器→发电机密封瓦→氢侧排油→扩大槽→浮子油箱→→→空气抽出槽→轴承润滑油排油→→空侧排油→汽机主油箱此运行方式下，由于密封油得不到净化处理，须对氢气纯度加强监视，定时排补氢，尽快回到正常方式。
1.3 轴承润滑油→压差阀→滤油器→发电机密封瓦→氢侧排油→扩大槽→浮→空侧排油→→子油箱→→→空气抽出槽→轴承润滑油排油→汽机主油箱此运行回路的作用是在主密封油泵和直流油泵都失去作用的情况下，轴承润滑油直接作为密封油源密封发电机内氢气。
此时发电机内的氢气压力必须降到0.05MPA～0.02MPA，机组负荷亦应相应下调。
此运行方式亦适用于机组油系统启动过程中充氢气前。
1.4补充运行方式真空油箱→主密封油泵（或备用密封油泵）→压差阀→滤油器→发电机密封瓦→氢侧排油→扩大槽→浮子油箱→→真空油箱→空侧排油机组启动准备阶段当发电机内充有氢气，而润滑油系统须应急停运时，可采用，但须保证密封油真空箱高真空，以利于循环畅通。
根据现有资料分析，应可使系统连续运行，同时须监视密封油真空油箱油位，若油位持续下降，仍排氢将密封油系统停运。

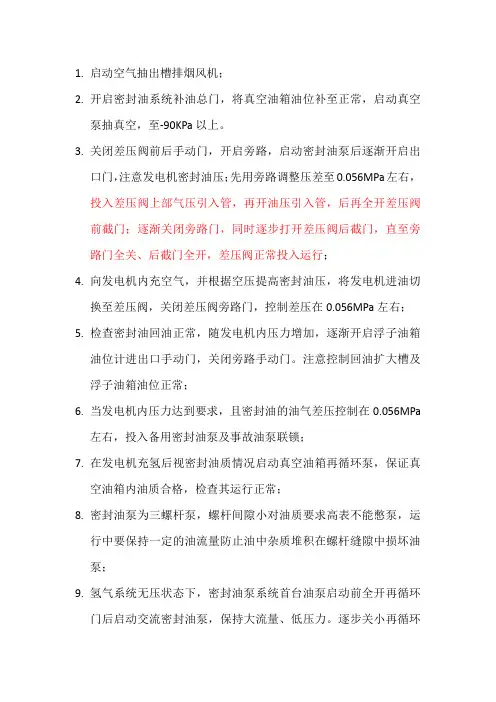

1.启动空气抽出槽排烟风机；2.开启密封油系统补油总门，将真空油箱油位补至正常，启动真空泵抽真空，至-90KPa以上。
3.关闭差压阀前后手动门，开启旁路，启动密封油泵后逐渐开启出口门，注意发电机密封油压；先用旁路调整压差至0.056MPa左右，投入差压阀上部气压引入管，再开油压引入管，后再全开差压阀前截门；逐渐关闭旁路门，同时逐步打开差压阀后截门，直至旁路门全关、后截门全开，差压阀正常投入运行；4.向发电机内充空气，并根据空压提高密封油压，将发电机进油切换至差压阀，关闭差压阀旁路门，控制差压在0.056MPa左右；5.检查密封油回油正常，随发电机内压力增加，逐渐开启浮子油箱油位计进出口手动门，关闭旁路手动门。
注意控制回油扩大槽及浮子油箱油位正常；6.当发电机内压力达到要求，且密封油的油气差压控制在0.056MPa左右，投入备用密封油泵及事故油泵联锁；7.在发电机充氢后视密封油质情况启动真空油箱再循环泵，保证真空油箱内油质合格，检查其运行正常；8.密封油泵为三螺杆泵，螺杆间隙小对油质要求高表不能憋泵，运行中要保持一定的油流量防止油中杂质堆积在螺杆缝隙中损坏油泵；9.氢气系统无压状态下，密封油泵系统首台油泵启动前全开再循环门后启动交流密封油泵，保持大流量、低压力。
逐步关小再循环门检查电流逐步上升，出口压力逐步上升，控制在0.4MPa10.氢气系统无压时由于差压阀开度很小油流量低，为保持油泵有足够油流必须通过再循环门进行油循环。
氢气系统缓慢充入气体后差压阀开始根据气体压力调节密封油进油量，随着氢气系统内气体压力缓慢升高运行人员就地缓慢关小再循环门逐步提高密封油泵出口压力，保持油氢差压基本维持0.056MPa左右。
当氢气系统气体压力提高至额定值后密封油泵出口再循环门关闭，将密封油泵出口压力提至0.85Mpa左右运行泵运行电流达到额定值11.关门提压过程中注意泵运行电流不超额定值，防止泵过流跳闸且运行人员应在就地检查直至泵运行正常，管道及泵运行平稳不振动后方可离开。

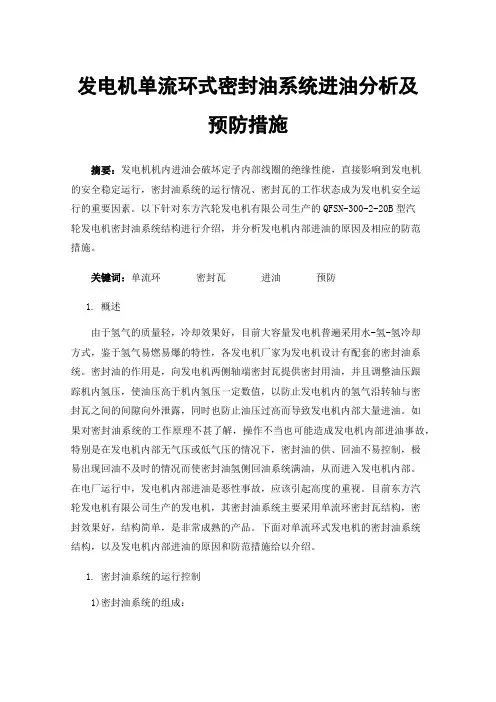

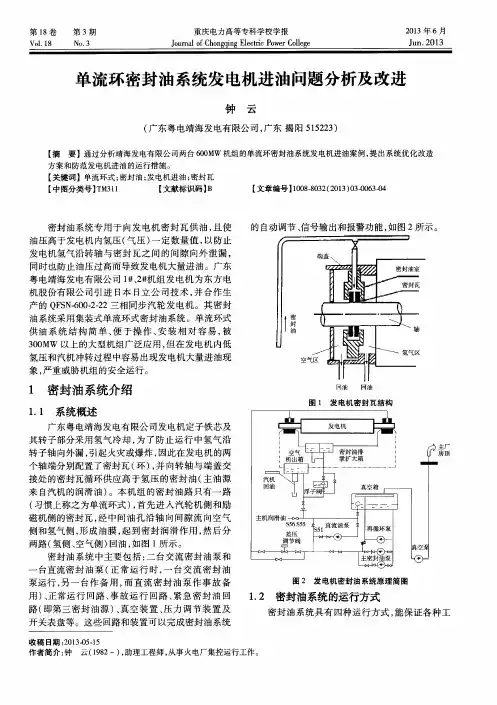

发电机单流环式密封油系统进油分析及预防措施摘要：发电机机内进油会破坏定子内部线圈的绝缘性能，直接影响到发电机的安全稳定运行，密封油系统的运行情况、密封瓦的工作状态成为发电机安全运行的重要因素。
以下针对东方汽轮发电机有限公司生产的QFSN-300-2-20B型汽轮发电机密封油系统结构进行介绍，并分析发电机内部进油的原因及相应的防范措施。
关键词：单流环密封瓦进油预防1.概述由于氢气的质量轻，冷却效果好，目前大容量发电机普遍采用水-氢-氢冷却方式，鉴于氢气易燃易爆的特性，各发电机厂家为发电机设计有配套的密封油系统。
密封油的作用是，向发电机两侧轴端密封瓦提供密封用油，并且调整油压跟踪机内氢压，使油压高于机内氢压一定数值，以防止发电机内的氢气沿转轴与密封瓦之间的间隙向外泄露，同时也防止油压过高而导致发电机内部大量进油。
如果对密封油系统的工作原理不甚了解，操作不当也可能造成发电机内部进油事故，特别是在发电机内部无气压或低气压的情况下，密封油的供、回油不易控制，极易出现回油不及时的情况而使密封油氢侧回油系统满油，从而进入发电机内部。
在电厂运行中，发电机内部进油是恶性事故，应该引起高度的重视。
目前东方汽轮发电机有限公司生产的发电机，其密封油系统主要采用单流环密封瓦结构，密封效果好，结构简单，是非常成熟的产品。
下面对单流环式发电机的密封油系统结构，以及发电机内部进油的原因和防范措施给以介绍。
1.密封油系统的运行控制1)密封油系统的组成：密封油系统主要由密封油泵（两台交流主密封油泵、一台事故直流密封油泵、一台交流再循环泵）、真空油箱、过滤器、压差阀、密封油回油扩大槽、浮子油箱、空气抽出槽、真空泵、管阀等组成。
密封油回油扩大槽安装在发电机底部的基础侧壁上，将密封瓦的氢侧排油在扩大槽内扩容，使含有氢气的回油能分离出氢气。
扩大槽在内部有一个隔板，将内部分为两个独立油室，之间不连通，靠底部的U型连通管相连，防止发电机两端的气体因气压差异在密封油排油管道中进行循环。
发电机密封油系统第一节系统概述1.为了防止发电机运行中氢气外泄而引起燃烧爆炸，维持发电机内部氢气的纯度和压力不变，在发电机端（励磁端和汽机端）轴伸出处的静止和转动部分，各装有一套密封装置—密封瓦，其间供以压力高于氢压0.03～0.08Mpa的压力油，形成油环，以密封发电机内的氢气，使其不能向外泄漏。
同时也防止油压过高而导致发电机内大量进油。
2.在调试过程中常见的发电机密封油系统采用单流环密封、双流环密封和三流环密封。
（1）单流环密封油系统：密封油源来自汽轮发电机组润滑油系统。
密封油系统主要由下列部件构成：主密封油泵(两台互为备用)、事故直流密封油泵、密封油真空泵、密封油再循环泵、氢气分离箱、空气析出箱、密封油真空油箱及油位信号器、差压阀、截止阀、逆止阀、浮球阀、节流孔板、压力表、温度计、滤网、油泵出口卸载阀(两台主密封油泵出口和事故直流密封油泵出口)、变送器及联接管路等。
（2）双流环密封油系统：密封油源来自汽轮发电机组润滑油系统。
密封油系统主要由下列部件构成：空侧交流密封油泵、空侧直流密封油泵、氢侧交流密封油泵、氢侧直流密封油泵、空侧过滤器、氢侧过滤器、密封油箱及油位信号器、油－水冷却器、压差阀、平衡阀、氢油分离箱、截止阀、逆止阀、蝶阀、压力表、温度计、安全阀、差压变送器及联接管路等。
（3）三流环密封油系统：主要设备有：空侧密封油箱、空侧排烟风机、空侧密封油泵、双过滤器、空侧密封油冷却器、真空密封油箱、真空泵、密封油真空油泵、汽端H2密封油泵、励端H2密封油泵、空侧油-氢差压控制阀，仪表箱和就地仪表及联接管路阀门等。
密封油系统运行回路包括：空侧密封油运行回路、真空油运行回路、H2侧密封油回路。
正常运行时，由差压调节阀自动调整密封油进油压力，使该压力自动跟踪发电机内气体压力且使油-氢差压稳定在0.05～0.08MPa。
当密封油泵不能正常工作时，由事故油泵供给密封瓦所需的密封油。
第二节启动一、启动前准备（1）密封油泵的安装工作全部结束，管道系统支吊架经过调整，油管道冲洗干净。
