单流环密封油系统

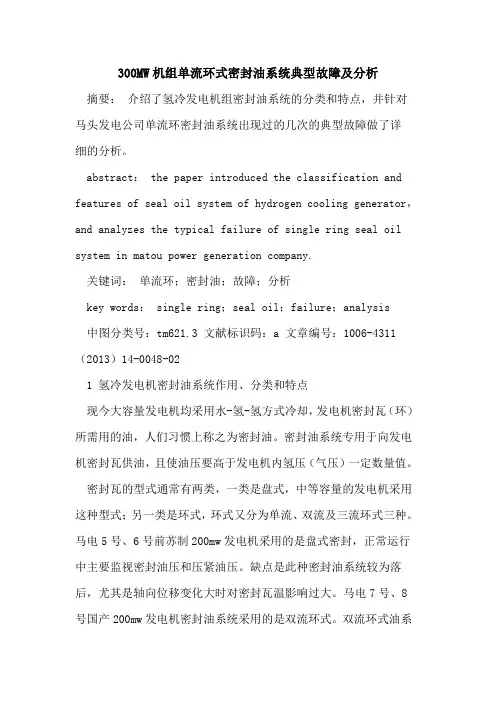

300MW机组单流环式密封油系统典型故障及分析摘要：介绍了氢冷发电机组密封油系统的分类和特点，并针对马头发电公司单流环密封油系统出现过的几次的典型故障做了详细的分析。

abstract： the paper introduced the classification and features of seal oil system of hydrogen cooling generator，and analyzes the typical failure of single ring seal oil system in matou power generation company.关键词：单流环；密封油；故障；分析key words： single ring；seal oil；failure；analysis中图分类号：tm621.3 文献标识码：a 文章编号：1006-4311（2013）14-0048-021 氢冷发电机密封油系统作用、分类和特点现今大容量发电机均采用水-氢-氢方式冷却，发电机密封瓦（环）所需用的油，人们习惯上称之为密封油。

密封油系统专用于向发电机密封瓦供油，且使油压要高于发电机内氢压（气压）一定数量值。

密封瓦的型式通常有两类，一类是盘式，中等容量的发电机采用这种型式；另一类是环式，环式又分为单流、双流及三流环式三种。

马电5号、6号前苏制200mw发电机采用的是盘式密封，正常运行中主要监视密封油压和压紧油压。

缺点是此种密封油系统较为落后，尤其是轴向位移变化大时对密封瓦温影响过大。

马电7号、8号国产200mw发电机密封油系统采用的是双流环式。

双流环式油系统，氢侧油系统与空侧油系统各自独立，空、氢两侧油压相等，油流向分开，油量无交换。

双流环式油系统缺点是无真空净油装置，要求平衡阀和压差阀质量要高，要保证两侧油压平衡，维持油和氢之间有一定压差。

三流环式油系统与双流环式相似，氢侧油压与空侧油压也要相等，但在两侧油流的中间又增加了1路浮动油，油压略高于空侧油压，其作用是将密封环在大轴上“浮起”。

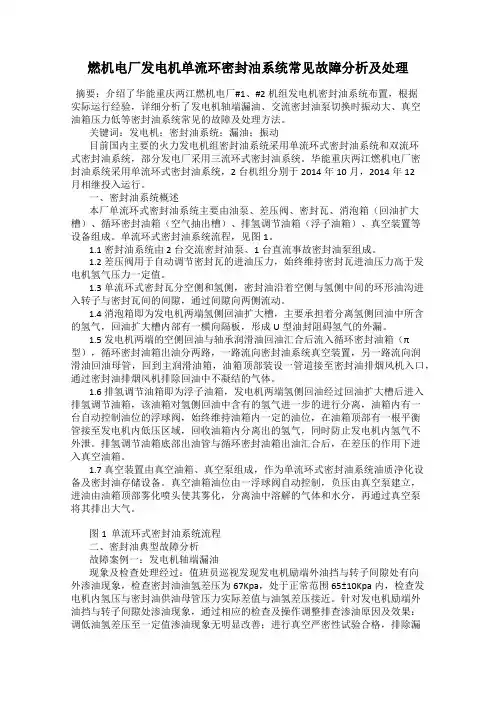

燃机电厂发电机单流环密封油系统常见故障分析及处理摘要：介绍了华能重庆两江燃机电厂#1、#2机组发电机密封油系统布置，根据实际运行经验，详细分析了发电机轴端漏油、交流密封油泵切换时振动大、真空油箱压力低等密封油系统常见的故障及处理方法。

关键词：发电机；密封油系统；漏油；振动目前国内主要的火力发电机组密封油系统采用单流环式密封油系统和双流环式密封油系统，部分发电厂采用三流环式密封油系统。

华能重庆两江燃机电厂密封油系统采用单流环式密封油系统，2台机组分别于2014年10月，2014年12月相继投入运行。

一、密封油系统概述本厂单流环式密封油系统主要由油泵、差压阀、密封瓦、消泡箱（回油扩大槽）、循环密封油箱（空气抽出槽）、排氢调节油箱（浮子油箱）、真空装置等设备组成。

单流环式密封油系统流程，见图1。

1.1 密封油系统由2台交流密封油泵、1台直流事故密封油泵组成。

1.2 差压阀用于自动调节密封瓦的进油压力，始终维持密封瓦进油压力高于发电机氢气压力一定值。

1.3 单流环式密封瓦分空侧和氢侧，密封油沿着空侧与氢侧中间的环形油沟进入转子与密封瓦间的间隙，通过间隙向两侧流动。

1.4 消泡箱即为发电机两端氢侧回油扩大槽，主要承担着分离氢侧回油中所含的氢气，回油扩大槽内部有一横向隔板，形成U型油封阻碍氢气的外漏。

1.5 发电机两端的空侧回油与轴承润滑油回油汇合后流入循环密封油箱（π型），循环密封油箱出油分两路，一路流向密封油系统真空装置，另一路流向润滑油回油母管，回到主润滑油箱，油箱顶部装设一管道接至密封油排烟风机入口，通过密封油排烟风机排除回油中不凝结的气体。

1.6 排氢调节油箱即为浮子油箱，发电机两端氢侧回油经过回油扩大槽后进入排氢调节油箱，该油箱对氢侧回油中含有的氢气进一步的进行分离，油箱内有一台自动控制油位的浮球阀，始终维持油箱内一定的油位，在油箱顶部有一根平衡管接至发电机内低压区域，回收油箱内分离出的氢气，同时防止发电机内氢气不外泄。

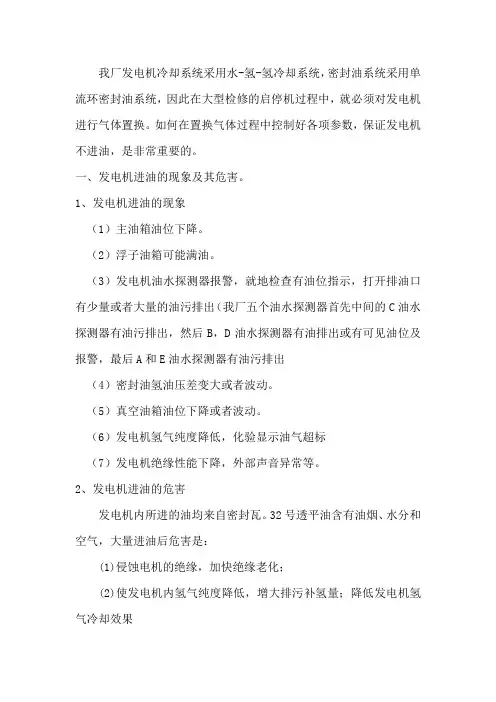

我厂发电机冷却系统采用水-氢-氢冷却系统，密封油系统采用单流环密封油系统，因此在大型检修的启停机过程中，就必须对发电机进行气体置换。

如何在置换气体过程中控制好各项参数，保证发电机不进油，是非常重要的。

一、发电机进油的现象及其危害。

1、发电机进油的现象（1）主油箱油位下降。

（2）浮子油箱可能满油。

（3）发电机油水探测器报警，就地检查有油位指示，打开排油口有少量或者大量的油污排出（我厂五个油水探测器首先中间的C油水探测器有油污排出，然后B，D油水探测器有油排出或有可见油位及报警，最后A和E油水探测器有油污排出（4）密封油氢油压差变大或者波动。

（5）真空油箱油位下降或者波动。

（6）发电机氢气纯度降低，化验显示油气超标（7）发电机绝缘性能下降，外部声音异常等。

2、发电机进油的危害发电机内所进的油均来自密封瓦。

32号透平油含有油烟、水分和空气，大量进油后危害是：(1)侵蚀电机的绝缘，加快绝缘老化；(2)使发电机内氢气纯度降低，增大排污补氢量；降低发电机氢气冷却效果(3)如果油中含水量大，将使发电机内部氢气湿度增大，使绝缘受潮，降低气体电击穿强度，严重时可能造成发电机内部相间短路。

3、发电机进油因素分析发电机进油的实质即是密封油进油量大于回油量，从而造成浮子油箱满油，进而回油扩大槽满油，当回油扩大槽满油后，油就进入发电机的底部。

4、在气体转换中发电机进油的分析发电机进行气体置换时，随着机内压力下降，油氢差压阀为了保证油氢差压不变，将自动关小。

但是，当机内压力降到一定值时，由于差压阀调节能力不够，致使油氢差压开始增加。

而随着油氢差压的增加，也就意味着进入氢侧密封油量成比例增加，因此，我们要么开启密封油母管再循环阀降低母管压力，要么将差压阀切换到旁路阀运行，以维持油氢差压不变。

否则，随着油氢差压的增大，氢侧回油量的增大势必抬高回油静压高差，使氢侧密封油溢至发电机。

另外，随着油氢差压的增大，在密封瓦与轴颈之间隙的射流强度也增加，对氢侧挡油环也形成一定的压力，密封油也有进入发电机的危险。

发电机密封油系统第一节系统概述1.为了防止发电机运行中氢气外泄而引起燃烧爆炸，维持发电机内部氢气的纯度和压力不变，在发电机端（励磁端和汽机端）轴伸出处的静止和转动部分，各装有一套密封装置—密封瓦，其间供以压力高于氢压0.03～0.08Mpa的压力油，形成油环，以密封发电机内的氢气，使其不能向外泄漏。

同时也防止油压过高而导致发电机内大量进油。

2.在调试过程中常见的发电机密封油系统采用单流环密封、双流环密封和三流环密封。

（1）单流环密封油系统：密封油源来自汽轮发电机组润滑油系统。

密封油系统主要由下列部件构成：主密封油泵(两台互为备用)、事故直流密封油泵、密封油真空泵、密封油再循环泵、氢气分离箱、空气析出箱、密封油真空油箱及油位信号器、差压阀、截止阀、逆止阀、浮球阀、节流孔板、压力表、温度计、滤网、油泵出口卸载阀(两台主密封油泵出口和事故直流密封油泵出口)、变送器及联接管路等。

（2）双流环密封油系统：密封油源来自汽轮发电机组润滑油系统。

密封油系统主要由下列部件构成：空侧交流密封油泵、空侧直流密封油泵、氢侧交流密封油泵、氢侧直流密封油泵、空侧过滤器、氢侧过滤器、密封油箱及油位信号器、油－水冷却器、压差阀、平衡阀、氢油分离箱、截止阀、逆止阀、蝶阀、压力表、温度计、安全阀、差压变送器及联接管路等。

（3）三流环密封油系统：主要设备有：空侧密封油箱、空侧排烟风机、空侧密封油密泵、双过滤器、空侧密封油冷却器、真空密封油箱、真空泵、密封油真空油泵、汽端H2密封油泵、空侧油-氢差压控制阀，仪表箱和就地仪表及联接管路阀门等。

封油泵、励端H2密封油系统运行回路包括：空侧密封油运行回路、真空油运行回路、H侧密封油回路。

2正常运行时，由差压调节阀自动调整密封油进油压力，使该压力自动跟踪发电机内气体压力且使油-氢差压稳定在0.05～0.08MPa。

当密封油泵不能正常工作时，由事故油泵供给密封瓦所需的密封油。

第二节启动一、启动前准备（1）密封油泵的安装工作全部结束，管道系统支吊架经过调整，油管道冲洗干净。

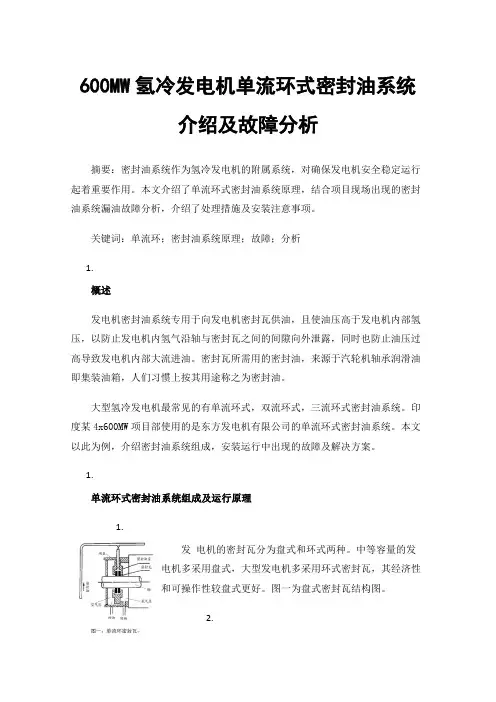

600MW氢冷发电机单流环式密封油系统介绍及故障分析摘要：密封油系统作为氢冷发电机的附属系统，对确保发电机安全稳定运行起着重要作用。

本文介绍了单流环式密封油系统原理，结合项目现场出现的密封油系统漏油故障分析，介绍了处理措施及安装注意事项。

关键词：单流环；密封油系统原理；故障；分析1.概述发电机密封油系统专用于向发电机密封瓦供油，且使油压高于发电机内部氢压，以防止发电机内氢气沿轴与密封瓦之间的间隙向外泄露，同时也防止油压过高导致发电机内部大流进油。

密封瓦所需用的密封油，来源于汽轮机轴承润滑油即集装油箱，人们习惯上按其用途称之为密封油。

大型氢冷发电机最常见的有单流环式，双流环式，三流环式密封油系统。

印度某4x600MW项目部使用的是东方发电机有限公司的单流环式密封油系统。

本文以此为例，介绍密封油系统组成，安装运行中出现的故障及解决方案。

1.单流环式密封油系统组成及运行原理1.发电机的密封瓦分为盘式和环式两种。

中等容量的发电机多采用盘式，大型发电机多采用环式密封瓦，其经济性和可操作性较盘式更好。

图一为盘式密封瓦结构图。

2.单流环式密封油系统的主要设备1.回油扩大槽。

发电机氢侧汽端、励端各有一根排油管与扩大槽相连，来自密封油环的排油在此槽内扩容，使回油能分离出氢气。

扩大槽里设置横向隔板，把油槽分成两部分，之间通过外侧的U形管连接，防止发电机两端之间的风机压差过大导致气体在密封油排泄管中进行循环。

扩大槽内部有一路管道和油水报警器相连接，当扩大槽中的油位升高到超过预期值时发出报警信号。

2.浮子油箱。

氢侧回油经扩大槽后进入浮子油箱，该油箱的作用是使油中的氢气进一步分离。

油箱内部装有自动控制油位的浮球阀，以使油位保持在一定的范围。

外部装有手动旁路阀及液位视察窗，必要时人工操作控制油位。

3.空气抽出槽。

发电机空侧密封油和轴承润滑油混合后排至空气抽出槽内，油中的气体分离后由排油烟装置排至厂外大气，润滑油经管路回流至汽机主油箱。

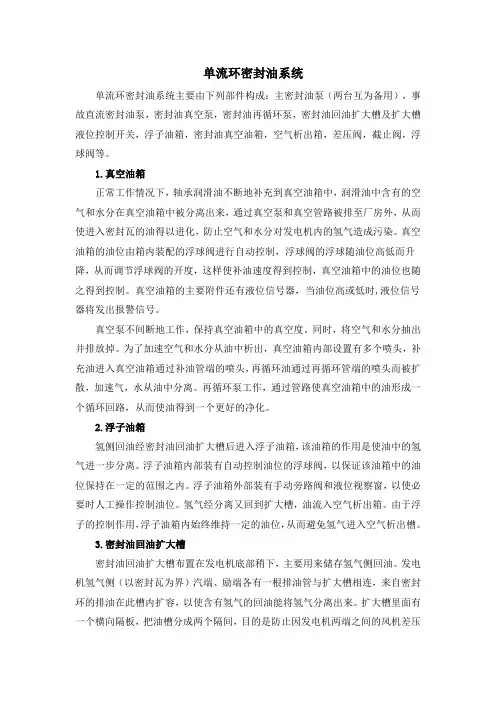

单流环密封油系统单流环密封油系统主要由下列部件构成：主密封油泵（两台互为备用），事故直流密封油泵，密封油真空泵，密封油再循环泵，密封油回油扩大槽及扩大槽液位控制开关，浮子油箱，密封油真空油箱，空气析出箱，差压阀，截止阀，浮球阀等。

1.真空油箱正常工作情况下，轴承润滑油不断地补充到真空油箱中，润滑油中含有的空气和水分在真空油箱中被分离出来，通过真空泵和真空管路被排至厂房外，从而使进入密封瓦的油得以进化，防止空气和水分对发电机内的氢气造成污染。

真空油箱的油位由箱内装配的浮球阀进行自动控制，浮球阀的浮球随油位高低而升降，从而调节浮球阀的开度，这样使补油速度得到控制，真空油箱中的油位也随之得到控制。

真空油箱的主要附件还有液位信号器，当油位高或低时,液位信号器将发出报警信号。

真空泵不间断地工作，保持真空油箱中的真空度。

同时，将空气和水分抽出并排放掉。

为了加速空气和水分从油中析出，真空油箱内部设置有多个喷头，补充油进入真空油箱通过补油管端的喷头，再循环油通过再循环管端的喷头而被扩散，加速气，水从油中分离。

再循环泵工作，通过管路使真空油箱中的油形成一个循环回路，从而使油得到一个更好的净化。

2.浮子油箱氢侧回油经密封油回油扩大槽后进入浮子油箱，该油箱的作用是使油中的氢气进一步分离。

浮子油箱内部装有自动控制油位的浮球阀，以保证该油箱中的油位保持在一定的范围之内。

浮子油箱外部装有手动旁路阀和液位视察窗，以使必要时人工操作控制油位。

氢气经分离又回到扩大槽，油流入空气析出箱。

由于浮子的控制作用，浮子油箱内始终维持一定的油位，从而避免氢气进入空气析出槽。

3.密封油回油扩大槽密封油回油扩大槽布置在发电机底部稍下，主要用来储存氢气侧回油。

发电机氢气侧（以密封瓦为界）汽端、励端各有一根排油管与扩大槽相连，来自密封环的排油在此槽内扩容，以使含有氢气的回油能将氢气分离出来。

扩大槽里面有一个横向隔板，把油槽分成两个隔间，目的是防止因发电机两端之间的风机差压而导致气体在密封油排油管中进行循环。

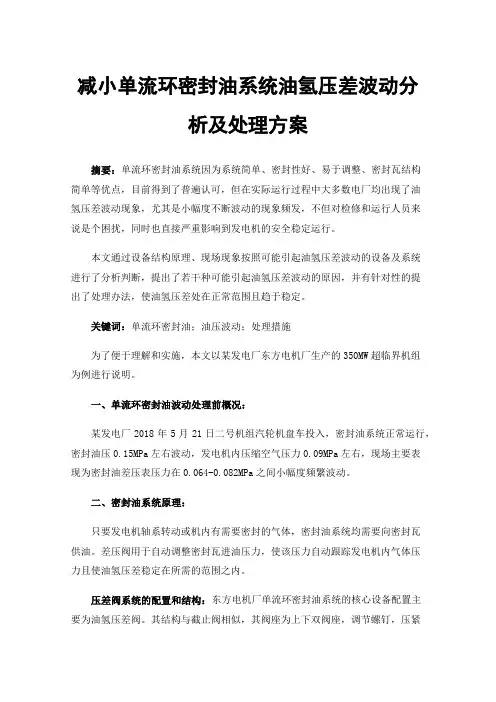

减小单流环密封油系统油氢压差波动分析及处理方案摘要：单流环密封油系统因为系统简单、密封性好、易于调整、密封瓦结构简单等优点，目前得到了普遍认可，但在实际运行过程中大多数电厂均出现了油氢压差波动现象，尤其是小幅度不断波动的现象频发，不但对检修和运行人员来说是个困扰，同时也直接严重影响到发电机的安全稳定运行。

本文通过设备结构原理、现场现象按照可能引起油氢压差波动的设备及系统进行了分析判断，提出了若干种可能引起油氢压差波动的原因，并有针对性的提出了处理办法，使油氢压差处在正常范围且趋于稳定。

关键词：单流环密封油；油压波动；处理措施为了便于理解和实施，本文以某发电厂东方电机厂生产的350MW超临界机组为例进行说明。

一、单流环密封油波动处理前概况：某发电厂2018年5月21日二号机组汽轮机盘车投入，密封油系统正常运行，密封油压0.15MPa左右波动，发电机内压缩空气压力0.09MPa左右，现场主要表现为密封油差压表压力在0.064-0.082MPa之间小幅度频繁波动。

二、密封油系统原理：只要发电机轴系转动或机内有需要密封的气体，密封油系统均需要向密封瓦供油。

差压阀用于自动调整密封瓦进油压力，使该压力自动跟踪发电机内气体压力且使油氢压差稳定在所需的范围之内。

压差阀系统的配置和结构：东方电机厂单流环密封油系统的核心设备配置主要为油氢压差阀。

其结构与截止阀相似，其阀座为上下双阀座，调节螺钉，压紧弹簧，油氢压差会增大。

反之，油氢压差会变小。

油氢压差调整在0.056-0.076MPa之间为合适。

该阀门阀芯上下采用聚四氟乙烯阀芯，因此可以进行现场更换。

阀芯采用四爪导向，以保证阀芯上下径向定位的准确性。

三、引起油氢压差波动原因分析及对应的处理措施：3.1当油压波动时首先要排除差压阀故障，当操作不当尤其是当油压高于气压0.15MPa以上，则很容易造成差压阀内部膜片单面过压，从而引起保护螺帽脱落或者主阀芯垫片破损，致使差压阀丧失调节功能。

1.启动空气抽出槽排烟风机；2.开启密封油系统补油总门，将真空油箱油位补至正常，启动真空泵抽真空，至-90KPa以上。

3.关闭差压阀前后手动门，开启旁路，启动密封油泵后逐渐开启出口门，注意发电机密封油压；先用旁路调整压差至0.056MPa左右，投入差压阀上部气压引入管，再开油压引入管，后再全开差压阀前截门；逐渐关闭旁路门，同时逐步打开差压阀后截门，直至旁路门全关、后截门全开，差压阀正常投入运行；4.向发电机内充空气，并根据空压提高密封油压，将发电机进油切换至差压阀，关闭差压阀旁路门，控制差压在0.056MPa左右；5.检查密封油回油正常，随发电机内压力增加，逐渐开启浮子油箱油位计进出口手动门，关闭旁路手动门。

注意控制回油扩大槽及浮子油箱油位正常；6.当发电机内压力达到要求，且密封油的油气差压控制在0.056MPa左右，投入备用密封油泵及事故油泵联锁；7.在发电机充氢后视密封油质情况启动真空油箱再循环泵，保证真空油箱内油质合格，检查其运行正常；8.密封油泵为三螺杆泵，螺杆间隙小对油质要求高表不能憋泵，运行中要保持一定的油流量防止油中杂质堆积在螺杆缝隙中损坏油泵；9.氢气系统无压状态下，密封油泵系统首台油泵启动前全开再循环门后启动交流密封油泵，保持大流量、低压力。

逐步关小再循环门检查电流逐步上升，出口压力逐步上升，控制在0.4MPa10.氢气系统无压时由于差压阀开度很小油流量低，为保持油泵有足够油流必须通过再循环门进行油循环。

氢气系统缓慢充入气体后差压阀开始根据气体压力调节密封油进油量，随着氢气系统内气体压力缓慢升高运行人员就地缓慢关小再循环门逐步提高密封油泵出口压力，保持油氢差压基本维持0.056MPa左右。

当氢气系统气体压力提高至额定值后密封油泵出口再循环门关闭，将密封油泵出口压力提至0.85Mpa左右运行泵运行电流达到额定值11.关门提压过程中注意泵运行电流不超额定值，防止泵过流跳闸且运行人员应在就地检查直至泵运行正常，管道及泵运行平稳不振动后方可离开。

发电机单流环式密封油系统进油分析及预防措施摘要：发电机机内进油会破坏定子内部线圈的绝缘性能，直接影响到发电机的安全稳定运行，密封油系统的运行情况、密封瓦的工作状态成为发电机安全运行的重要因素。

以下针对东方汽轮发电机有限公司生产的QFSN-300-2-20B型汽轮发电机密封油系统结构进行介绍，并分析发电机内部进油的原因及相应的防范措施。

关键词：单流环密封瓦进油预防1.概述由于氢气的质量轻，冷却效果好，目前大容量发电机普遍采用水-氢-氢冷却方式，鉴于氢气易燃易爆的特性，各发电机厂家为发电机设计有配套的密封油系统。

密封油的作用是，向发电机两侧轴端密封瓦提供密封用油，并且调整油压跟踪机内氢压，使油压高于机内氢压一定数值，以防止发电机内的氢气沿转轴与密封瓦之间的间隙向外泄露，同时也防止油压过高而导致发电机内部大量进油。

如果对密封油系统的工作原理不甚了解，操作不当也可能造成发电机内部进油事故，特别是在发电机内部无气压或低气压的情况下，密封油的供、回油不易控制，极易出现回油不及时的情况而使密封油氢侧回油系统满油，从而进入发电机内部。

在电厂运行中，发电机内部进油是恶性事故，应该引起高度的重视。

目前东方汽轮发电机有限公司生产的发电机，其密封油系统主要采用单流环密封瓦结构，密封效果好，结构简单，是非常成熟的产品。

下面对单流环式发电机的密封油系统结构，以及发电机内部进油的原因和防范措施给以介绍。

1.密封油系统的运行控制1)密封油系统的组成：密封油系统主要由密封油泵（两台交流主密封油泵、一台事故直流密封油泵、一台交流再循环泵）、真空油箱、过滤器、压差阀、密封油回油扩大槽、浮子油箱、空气抽出槽、真空泵、管阀等组成。

密封油回油扩大槽安装在发电机底部的基础侧壁上，将密封瓦的氢侧排油在扩大槽内扩容，使含有氢气的回油能分离出氢气。

扩大槽在内部有一个隔板，将内部分为两个独立油室，之间不连通，靠底部的U型连通管相连，防止发电机两端的气体因气压差异在密封油排油管道中进行循环。

百万级核电单流环密封油系统简述及运行参数对功能的影响摘要：本文结合宁德项目一号机组发电机的密封油系统，介绍1000MW核电发电机组单流环密封瓦的结构、密封油系统的功能及单流环密封油系统流程，在此基础上论述密封油的油氢压差、油箱真空、供油温度及油箱油位等参数对系统功能的影响，以及应该注意的问题。

关键词：单流环；密封油系统；运行参数1.前言大容量的汽轮发电机普遍采用氢气作为冷却介质，通过氢气与冷却器之间的能量交换将热量带出。

但因氢气的易燃易爆性，为防止氢气的泄漏，发电机定子的端部专门设计密封瓦装置，并配备密封油供油装置、密封油泵、调节阀、平衡阀、相关仪表等组成密封油系统。

密封油系统主要分为盘式与环式两种，盘式密封油因自身的结构较为复杂、安装困难、不适用于大型的机组等缺点逐渐被淘汰；环式密封油系统根据密封瓦的型式与油路的数量又分为单流环、双流环及三流环密封油系统。

密封油系统必须经过正确有设计、制造、安装、调试、运行维护，才能达到设计参数，达到预定的功能，否则出现发电机定子进油、氢气泄露、氢气纯度降低、氢气湿度增加、密封瓦磨损等会对发电机造成损害，引起事故及造成一定的经济损失。

宁德核电项目1至4号机组均采用东方电机厂的发电机，及相应的单流环密封油系统，以下将对该种形式的密封油系统进行介绍，并对运行参数对功能的影响进行分析。

2.单流环密封油系统概述2.1单流环密封油系统的基本功能如下：?为两端的密封装置提供所有运行工况需要的密封油。

?对密封油进行处理，保证发电机机内氢气的纯度及湿度。

?提供回路，使油压高于氢压设计的的数值，以防子定子内的氢气沿轴向向外泄露。

有效发保证空气和氢气的隔离。

2.2单流环密封油的特点单流环密封油与其它形式密封油系统最显著的特点是，只有一路密封油供油源，当密封油进入密封瓦的环形油沟后沿发电机转子与密封瓦之间的密封瓦间隙分别向氢侧或空侧流动，以达到密封氢气及稳定氢压的作用。

另外单流环密封油还具有真空净油功能，系统内设置真空油箱及真空油泵，真空油泵能能连续的从真空油箱中抽出水份和空气，使油质得到净化。

一，密封油系统的作用？为了防止发电机运行中氢气外泄而引起燃烧爆炸，维持发电机内部氢气的纯度和压力不变，在发电机端（励磁端和汽机端）轴伸出处的静止和转动部分，各装有一套密封装置—密封瓦，其间供以压力高于氢压0.03～0.08Mpa的压力油，形成油环，以密封发电机内的氢气，使其不能向外泄漏。

同时也防止油压过高而导致发电机内大量进油。

二、在调试过程中常见的发电机密封油系统采用单流环密封、双流环密封和三流环密封。

（1）单流环密封油系统：密封油源来自汽轮发电机组润滑油系统。

密封油系统主要由下列部件构成：主密封油泵(两台互为备用)、事故直流密封油泵、密封油真空泵、密封油再循环泵、氢气分离箱、空气析出箱、密封油真空油箱及油位信号器、差压阀、截止阀、逆止阀、浮球阀、节流孔板、压力表、温度计、滤网、油泵出口卸载阀(两台主密封油泵出口和事故直流密封油泵出口)、变送器及联接管路。

（2）双流环密封油系统：密封油源来自汽轮发电机组润滑油系统。

密封油系统主要由下列部件构成：空侧交流密封油泵、空侧直流密封油泵、氢侧交流密封油泵、氢侧直流密封油泵、空侧过滤器、氢侧过滤器、密封油箱及油位信号器、油－水冷却器、压差阀、平衡阀、氢油分离箱、截止阀、逆止阀、蝶阀、压力表、温度计、安全阀、差压变送器及联接管路等。

（3）三流环密封油系统：主要设备有：空侧密封油箱、空侧排烟风机、空侧密封油泵、双过滤器、空侧密封油冷却器、真空密封油箱、真空泵、密封油真空油泵、汽端H2密封油泵、励端H2密封油泵、空侧油-氢差压控制阀，仪表箱和就地仪表及联接管路阀门等。

密封油系统运行回路包括：空侧密封油运行回路、真空油运行回路、H2侧密封油回路。

正常运行时，由差压调节阀自动调整密封油进油压力，使该压力自动跟踪发电机内气体压力且使油-氢差压稳定在0.05～0.08MPa。

当密封油泵不能正常工作时，由事故油泵供给密封瓦所需的密封油。

三、各个系统（一）单流环密封油系统：1.系统图及工作原理：在正常运行方式下，汽轮机来得润滑油进入密封真空油箱，经主密封油泵升压后由差压调节阀调至合适的压力，经滤网过滤后进入发电机的密封瓦，其中空气侧的回油进入空气析出箱，氢气侧的回油进入氢气排泄扩大箱后再向下流入浮子油箱，而后依靠差压流入空气析出箱。

660MW发电机密封油系统及运行摘要：本文针对公司东方电气集团660MW 发电机采用的单流环形式的密封油系统，从单流环密封油系统组成、系统运行回路进行详细介绍，同时对密封油系统运行中各阶段的操作调整和运行注意事项作了初步探讨，为运行人员全方位认知密封油系统和运行中提高自身操作水平提供借鉴、参考。

关键词：发电机；单流环；密封油；1概述我公司两台机组采用东方电气集团生产的660MW 发电机，采用水-氢-氢冷却方式，为防止运行中氢气沿转子轴向外漏，引起火灾或爆炸，机组配置了密封油系统，其主要作用：(1)向发电机密封瓦提供密封油，使油压高于发电机内氢气压力一定数量值，以防止机内氢气沿轴侧向外泄漏。

(2)防止密封油压过高而导致向发电机内进油。

(3)冷却润滑密封瓦，防止瓦温过高危及安全运行。

密封油系统进行正确的设计、安装和运行维护，才能实现预定的设计功能，保证氢气系统和发电机的安全运行，否则会对发电机造成损害，如出现发电机内部进油、密封瓦及转轴磨损、轴承振动、漏氢、氢气纯度降低、氢气湿度升高等问题。

发电机密封油系统按密封瓦结构可分为：单流环、双流环和三流环等形式。

东方电气集团生产的660MW发电机密封油系统采用单流环密封油系统。

2单流环密封油系统简介单流环式密封油系统区别于双流环式密封油系统的基本特点是只有一路密封油供油，密封油进入密封瓦的环形油沟后沿转轴与密封瓦之间的间隙分别向氢侧和空侧流动，起到密封氢气和维持机内氢气压力的作用。

密封油系统主要由供油系统和净化系统组成，供油系统由主密封油油泵、直流密封油泵、滤油器、差压调节阀、密封油回油扩大槽、密封油浮子油箱、密封油空气抽出槽等组成，净化系统由再循环油泵、真空油箱和真空油泵等组成，系统组成如图1所示。

图1 660MW单流环密封油系统示意图为保证发电机氢气系统安全可靠的运行，密封油供油系统设计了3种供油运行回路，即：正常运行回路、事故运行回路、紧急供油回路，以保证各种情况下密封油的可靠供给，防止氢气外泄引起爆炸事故。
