河北工业大学材料力学2008—2012年考研真题试题

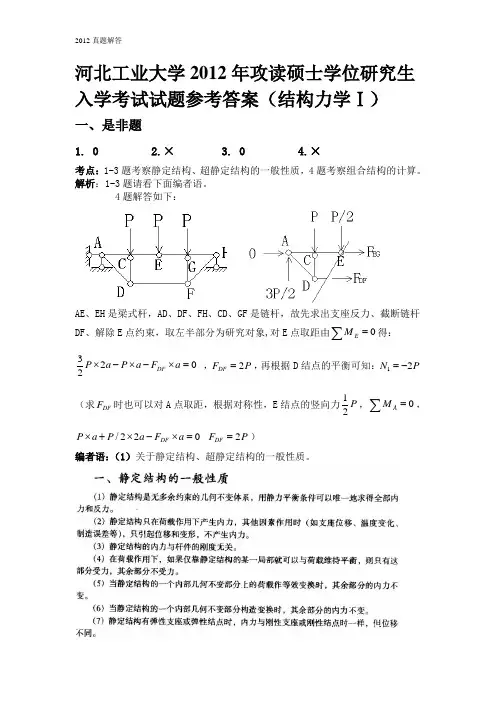

河北工业大学2012年攻读硕士学位研究生入学考试试题参考答案（结构力学Ⅰ）一、是非题1. 02.×3. 04.×考点：1-3题考察静定结构、超静定结构的一般性质，4题考察组合结构的计算。

解析：1-3题请看下面编者语。

4题解答如下：AE 、EH 是梁式杆，AD 、DF 、FH 、CD 、GF 是链杆，故先求出支座反力、截断链杆DF 、解除E 点约束，取左半部分为研究对象,对E 点取距由0=∑E M 得：0223=⨯-⨯-⨯a F a P a P DF ，P F DF 2=，再根据D 结点的平衡可知：P N 21-=（求DF F 时也可以对A 点取距，根据对称性，E 结点的竖向力P 21，0=∑A M ，022/=⨯-⨯+⨯a F a P a P DF P F DF 2=）编者语：（1）关于静定结构、超静定结构的一般性质。

（2）关于组合结构的计算二、选择题1、B考点：影响线的应用中荷载最不利位置的确定。

解析：B R 的影响线如图所示：因必有一集中荷载在顶点，当48kN 力在顶点时，kN kN R B 682140148=⨯+⨯=，当40kN 力在顶点时，kN kN R B 721403248=⨯+⨯=，故kN R B 72=，选B 。

（选项中的C 选项分明是48kN+40kN=88kN 的结果，这只能是两力都加在B 上，而这是不可能的）。

编者语：关于荷载最不利位置的确定，有如下总结：最常见的、也是最重要的是上述2)、3)种情况，第5)种情况很少见，也可以说没有出过题目，故2)、3)情况必须要掌握，本题考察的是第2)种情况。

2.A考点：多跨静定梁的内力传递解析：当荷载作用于基本部分时，只有基本部分受力，附属部分不受力。

当荷载作用于附属部分时，则不仅附属部分受力，基本部分一般也受力。

本题中左边部分为主体结构，右边部分为附属结构，P力作用在主体结构上，右边附属结构不受力。

编者语：（1）有很多同学不明白，力作用在铰上，到底是作用在哪一边？我的回答是随便假设一边都可以算出相同的结果！现以此题来分析！由整体分析可知，水平力为零：当力作用在左边铰时：进一步解出：当力作用在右边铰时：进一步解出：故得出结论，对于集中荷载计算时，假设集中力作用在铰的任何一边都是可行的，故题目中直接把荷载加在铰上，但是要注意，当铰接处作用力偶时，应看清作用在铰的左侧还是右侧，力偶不能直接作用在铰上，只能作用在铰两侧的截面上。

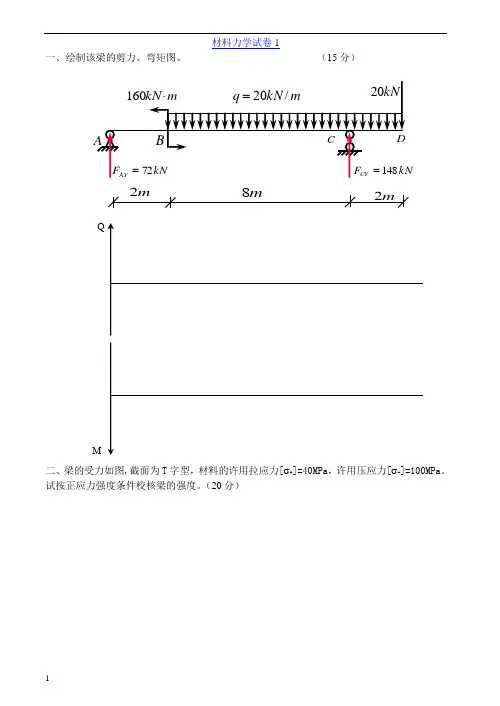

材料力学试卷1一、绘制该梁的剪力、弯矩图。

（15分）二、梁的受力如图,截面为T 字型，材料的许用拉应力[σ+]=40MPa ，许用压应力[σ-]=100MPa 。

试按正应力强度条件校核梁的强度。

（20分）m8m 2m2M三、求图示单元体的主应力及其方位，画出主单元体和应力圆。

（15分）四、图示偏心受压柱，已知截面为矩形，荷载的作用位置在A 点，试计算截面上的最大压应力并标出其在截面上的位置，画出截面核心的形状。

(15分) 30170302002m3m1m30五、结构用低碳钢A3制成，A端固定，B、C为球型铰支，求：允许荷载[P]。

已知：E=205GPa，σs=275MPa，σcr=338-1.12λ,，λp=90，λs=50，强度安全系数n=2，稳定安全系数n st=3，AB梁为N016工字钢，I z＝1130cm4，W z＝141cm3，BC杆为圆形截面，直径d=60mm。

（20分）六、结构如图所示。

已知各杆的EI 相同，不考虑剪力和轴力的影响，试求：D 截面的线位移和角位移。

（15分）材料力学2一、回答下列各题（共4题，每题4分，共16分）1、已知低碳钢拉伸试件，标距mm l 1000=，直径mm d 10=，拉断后标距的长度变为mm l 1251=，断口处的直径为mm d 0.61=，试计算其延伸率和断面收缩率。

2、试画出图示截面弯曲中心的位置。

aa4、试定性画出图示截面截面核心的形状（不用计算）。

h4/h矩形 圆形 矩形截面中间 挖掉圆形圆形截面中间 挖掉正方形二、绘制该梁的剪力、弯矩图。

（15分） 三、图示木梁的右端由钢拉杆支承。

已知梁的横截面为边长等于0.20m 的正方形,q=4OKN/m,弹性模量E 1＝10GPa ；钢拉杆的横截面面积A 2＝250mm 2,弹性模量E 2=210GPa 。

试求拉杆的伸长l ∆及梁中点沿铅垂方向的位移∆。

（14分）F sMmkN q /20=kN20mkN ⋅160ABCm10m2kN P 20001=，受m kN q /1=的风力作用。

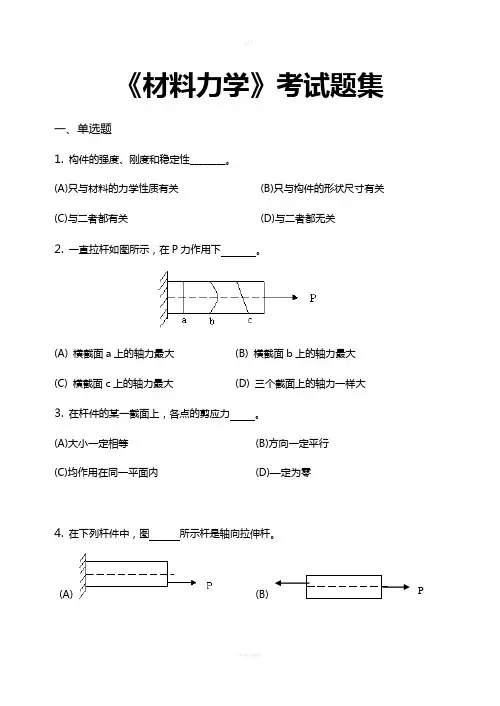

《材料力学》考试题集一、单选题1.构件的强度、刚度和稳定性________。

(A)只与材料的力学性质有关(B)只与构件的形状尺寸有关(C)与二者都有关(D)与二者都无关2.一直拉杆如图所示，在P力作用下。

(A) 横截面a上的轴力最大(B) 横截面b上的轴力最大(C) 横截面c上的轴力最大(D) 三个截面上的轴力一样大3.在杆件的某一截面上，各点的剪应力。

(A)大小一定相等(B)方向一定平行(C)均作用在同一平面内(D)—定为零4.在下列杆件中，图所示杆是轴向拉伸杆。

(A) (B) P(C) (D)5.图示拉杆承受轴向拉力P的作用，斜截面m-m的面积为A，则σ=P/A 为。

(A)横截面上的正应力(B)斜截面上的剪应力(C)斜截面上的正应力(D)斜截面上的应力6.解除外力后，消失的变形和遗留的变形。

(A)分别称为弹性变形、塑性变形(B)通称为塑性变形(C)分别称为塑性变形、弹性变形(D)通称为弹性变形7.一圆截面轴向拉、压杆若其直径增加—倍，则抗拉。

(A)强度和刚度分别是原来的2倍、4倍(B)强度和刚度分别是原来的4倍、2倍(C)强度和刚度均是原来的2倍(D)强度和刚度均是原来的4倍8.图中接头处的挤压面积等于。

P(A)ab (B)cb (C)lb (D)lc9.微单元体的受力状态如下图所示，已知上下两面的剪应力为τ则左右侧面上的剪应力为。

(A)τ/2 (B)τ(C)2τ(D)010.下图是矩形截面，则m—m线以上部分和以下部分对形心轴的两个静矩的。

(A)绝对值相等，正负号相同(B)绝对值相等，正负号不同(C)绝对值不等，正负号相同(D)绝对值不等，正负号不同11.平面弯曲变形的特征是。

(A)弯曲时横截面仍保持为平面(B)弯曲载荷均作用在同—平面内；(C)弯曲变形后的轴线是一条平面曲线(D)弯曲变形后的轴线与载荷作用面同在—个平面内12.图示悬臂梁的AC段上，各个截面上的。

(A)剪力相同，弯矩不同(B)剪力不同，弯矩相同(C)剪力和弯矩均相同(D)剪力和弯矩均不同13.当横向力作用于杆件的纵向对称面内时，关于杆件横截面上的内力与应力有以下四个结论。

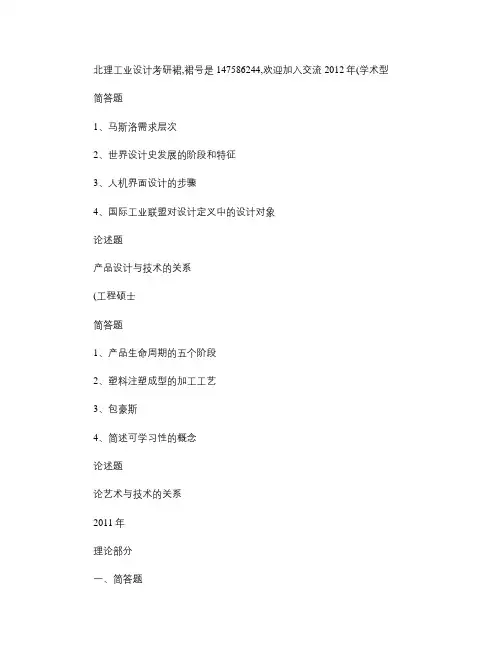

北理工业设计考研裙,裙号是 147586244,欢迎加入交流 2012年(学术型简答题1、马斯洛需求层次2、世界设计史发展的阶段和特征3、人机界面设计的步骤4、国际工业联盟对设计定义中的设计对象论述题产品设计与技术的关系(工程硕士简答题1、产品生命周期的五个阶段2、塑料注塑成型的加工工艺3、包豪斯4、简述可学习性的概念论述题论艺术与技术的关系2011年理论部分一、简答题1工艺美术运动、德国工业同盟、包豪斯、孟菲斯的核心人物 2至少四种塑料成型方法3迪特兰姆斯十条优秀设计准则4产品设计形式美法则论文论述人性化设计在产品设计中的应用2010年理论部分一简答题 (共 80分,每题 20分1、简述工艺美术运动2、简述意大利设计风格3、简述可持续设计的思想4、简述可用性的概念二论述题(共 70分试论当今工业设计与消费的关系设计创作部分设计一套学生用的电脑桌椅要求:设计两套方案并简述,选取其中一套方案进行深入设计,并绘制精细效果图。

细节图:并附人机分析图,三视图,其他相关文字说明。

题型变化:主要变化就是 09年的考题理论部分为论述题, 而 2010年的理论部分则增加了简答题部分。

其用意也很明显, 就是对学生的理论要求提高, 增加对理论知识储备的考察。

(题型的变化在大纲出来后就专门给同学们做过大纲变化分析2009年设计:设计一个信息发布亭理论:谈谈信息时代对工业设计的影响2001年到 2008年回复后查看本文转载于 :北理考研论坛 ,/2008年设计:公共场所饮水器具或饮水设施设计要求:1、画出三个方案,对每个方案进行简短说明。

2、在 3个方案中选出一个比较好的, 画出细致效果图,外形尺寸图。

理论:列举实例并附图,论述通用性需求与特殊性需求之间的关系。

2007年设计:设计一款能体现易用性额家用清洁工具。

画出三个方案, 选出一个定外观, 三视图及尺寸,写出简要的设计说明。

理论:结合具体产品设计实例,论述亚洲与欧洲的设计思想比较。

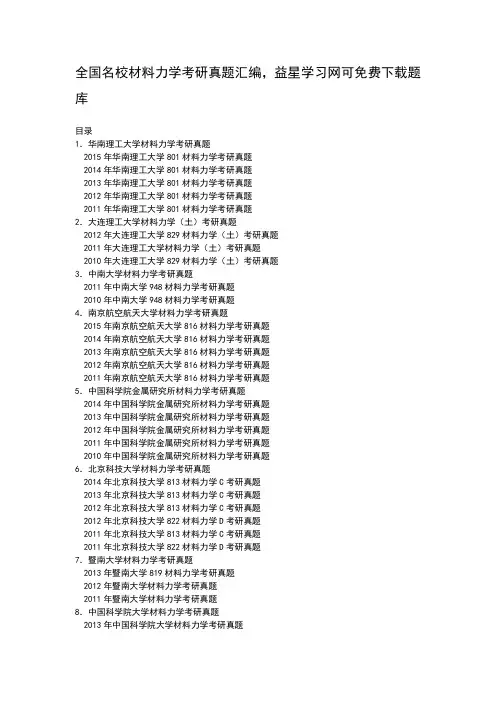

全国名校材料力学考研真题汇编，益星学习网可免费下载题库目录1．华南理工大学材料力学考研真题2015年华南理工大学801材料力学考研真题2014年华南理工大学801材料力学考研真题2013年华南理工大学801材料力学考研真题2012年华南理工大学801材料力学考研真题2011年华南理工大学801材料力学考研真题2．大连理工大学材料力学（土）考研真题2012年大连理工大学829材料力学（土）考研真题2011年大连理工大学材料力学（土）考研真题2010年大连理工大学829材料力学（土）考研真题3．中南大学材料力学考研真题2011年中南大学948材料力学考研真题2010年中南大学948材料力学考研真题4．南京航空航天大学材料力学考研真题2015年南京航空航天大学816材料力学考研真题2014年南京航空航天大学816材料力学考研真题2013年南京航空航天大学816材料力学考研真题2012年南京航空航天大学816材料力学考研真题2011年南京航空航天大学816材料力学考研真题5．中国科学院金属研究所材料力学考研真题2014年中国科学院金属研究所材料力学考研真题2013年中国科学院金属研究所材料力学考研真题2012年中国科学院金属研究所材料力学考研真题2011年中国科学院金属研究所材料力学考研真题2010年中国科学院金属研究所材料力学考研真题6．北京科技大学材料力学考研真题2014年北京科技大学813材料力学C考研真题2013年北京科技大学813材料力学C考研真题2012年北京科技大学813材料力学C考研真题2012年北京科技大学822材料力学D考研真题2011年北京科技大学813材料力学C考研真题2011年北京科技大学822材料力学D考研真题7．暨南大学材料力学考研真题2013年暨南大学819材料力学考研真题2012年暨南大学材料力学考研真题2011年暨南大学材料力学考研真题8．中国科学院大学材料力学考研真题2013年中国科学院大学材料力学考研真题2012年中国科学院大学材料力学考研真题9．河北工业大学材料力学考研真题2012年河北工业大学860材料力学考研真题2011年河北工业大学860材料力学考研真题2010年河北工业大学860材料力学考研真题10．中国矿业大学（徐州）材料力学考研真题2012年中国矿业大学（徐州）804材料力学B考研真题2011年中国矿业大学（徐州）804材料力学B考研真题2010年中国矿业大学（徐州）804材料力学B考研真题11．南京理工大学材料力学考研真题2011年南京理工大学846材料力学考研真题2010年南京理工大学材料力学考研真题12．其他院校材料力学考研真题2015年燕山大学802材料力学考研真题2014年江苏大学802材料力学考研真题2014年山东科技大学853材料力学考研真题2012年沈阳工业大学815材料力学考研真题2012年华侨大学824材料力学考研真题2011年厦门大学855材料力学考研真题2010年浙江大学834材料力学（甲）考研真题2010年湖南大学812材料力学考研真题2010年武汉理工大学824材料力学考研真题。

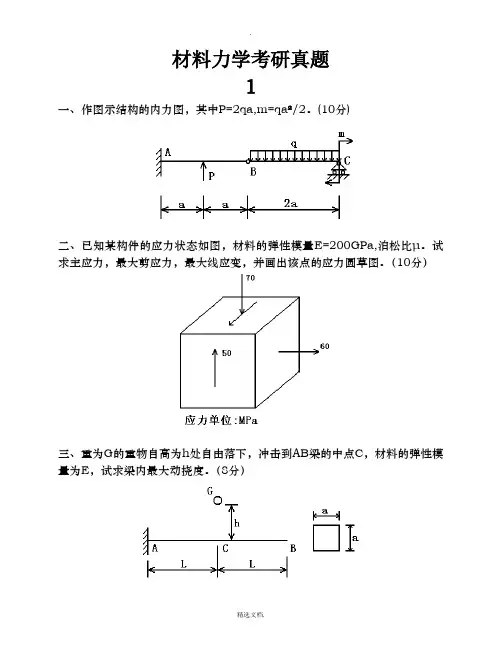

材料力学考研真题1一、作图示结构的内力图，其中P=2qa,m=qa²/2。

(10分)二、已知某构件的应力状态如图，材料的弹性模量E=200GPa,泊松比µ。

试求主应力，最大剪应力，最大线应变，并画出该点的应力圆草图。

（10分）三、重为G的重物自高为h处自由落下，冲击到AB梁的中点C，材料的弹性模量为E，试求梁内最大动挠度。

（8分）四、钢制平面直角曲拐ABC，受力如图。

πKN/m，AB段为圆截面，[σ]=160MPa，设L=10d，P x=qL,试设计AB段的直径d。

（15分）五、图示钢架，EI为常数，试求铰链C左右两截面的相对转角（不计轴力及剪力对变形的影响）。

（12分）六、图示梁由三块等厚木板胶合而成，载荷P可以在ABC梁上移动。

已知板的许用弯曲正应力为[σ]=10Mpa，许用剪应力[τ]=1Mpa，胶合面上的许用剪应力[τ]胶=0.34Mpa，a=1m，b=10cm，h=5cm，试求许可荷载[P]。

（10分）七、图示一转臂起重机架ABC ，其中AB 为空心圆截面杆D=76mm ，d=68mm ，BC 为实心圆截面杆D 1=20mm ，两杆材料相同，σp =200Mpa ，σs =235Mpa ，E=206Gpa 。

取强度安全系数n=1.5，稳定安全系数n st =4。

最大起重量G=20KN ，临界应力经验公式为σcr =λ（Mpa ）。

试校核此结构。

（15分）八、水平曲拐ABC 为圆截面杆，在C 段上方有一铅垂杆DK ，制造时DK 杆短了△。

曲拐AB 和BC 段的抗扭刚度和抗弯刚度皆为GI P 和EI 。

且GI P =45EI 。

杆DK 抗拉刚度为EA ，且EA=225EI a。

试求： （1）在AB 段杆的B 端加多大扭矩，才可使C 点刚好与D 点相接触？（2）若C 、D 两点相接触后，用铰链将C 、D 两点连在一起，在逐渐撤除所加扭矩，求DK 杆内的轴力和固定端处A 截面上的内力。
