电气控制系统图的识读

怎么看电气原理图?电气原理图识读电气图是用来阐述电气工作原理，描述电气产品的构造和功能，并提供产品安装和使用方法的一种简图，主要以图形符号、线框或简化外表，来表示电气设备或系统中各有关组成部分的连接方式。

首先要有一定的电气基础知识，认识基本的元件符号，常见的电气元件并了解其工作原理。

识图的时候先看一次后看二次，通过一次回路了解图纸的大致用途，他要干什么，比如是电机运行、变压器或线路送电、或者是多台电机和阀门等设备的配合。

还要看回路中应该有哪些闭锁条件，各个设备在图中起到的作用。

有了这些认识之后，在通过二次回路看是如何实现的。

看二次回路可以先看线圈，通过线圈两侧的接点看回路中各设备之间的配合、逻辑关系，看完线圈看接点，接点连成一条线。

看图方法：1、看主回路。

2、在看控制回路。

控制回路要求是从上到下，从左到右。

3、看图前必须搞清楚各电器符号含义才能方便看图。

原理图一般分电源电路、主电路、控制电路、信号电路及照明电路绘制。

原理图中，各电器触头位置都按电路未通电未受外力作用时的常态位置画出，分析原理时，应从触头的常态位置出发。

原理图中，各电器元件不画实际的外形图，而采用国家规定的统一国标符号画出。

原理图中，各电器元件不按它们的实际位置画在一起，而是按其线路中所起作用分画在不同电路中，但它们的动作却是相互关联的，必须标以相同的文字符号。

原理图中，对有直接电联系的交叉导线连接点，要用小黑点表示，无直接电联系的交叉导线连接点则不画小黑圆点。

说到电气控制系统，最基本的就是电气原理图。

所谓工程是图纸的语言。

限于上传文件的篇幅不能插图，不能直接使用cad的图形文件，只能以截图的形式上传图片，所以图纸都只能比较小。

图3是一个交流电机的主回路，也称一次回路。

图4是它的控制回路，也称2次回路。

表1是对应的元件清单。

图3和图4可以用一张图纸表达。

现在设计中元件表通常以excel表格的形式比较方便。

所以上述文件完全清晰地表明了电气元件之间的连接方式及组成元件的具体型号，具有某种特定功能，即电气原理图全套文件。

复杂电气控制电路图识读步骤
在了解电路图的基本组成和熟识电路图中各种图形、符号的基础上，就可以正确识读电路图了。

要看懂较简单机床电路图，一般先要了解机床的主要结构及运动形式，把握和熟识电路图中的各种图形、符号所代表的含义，弄清晰电路图中所含电气元件的动作原理及它们之间的相互关系。

要分清电路图中主电路和掌握电路，沟通电路和直电路。

然后按先分析主电路，接着再分析掌握电路和其他电路的挨次读图。

分析主电路时，是由上而下进行的，即看电源经开关设备是怎样向负载供电的，还要弄清电动机启动、停止、正反转、制动、调速，以及主回路中电气元件与掌握回路中掌握元件之间的关系。

分析掌握电路时，是从上而下，从左到右进行的，即先看电源，再看各个回路的动作挨次，分清晰各个回路对主电路的掌握、爱护、测量、指示、监视功能，以及其组成和工作原理。

为了进一步理解系统的工作原理，对于简单的电路图，应先看相关的规律图和功能图，然后再将掌握电路按不同功能划分成几个局部的掌握电路，与典型的基本电路相对比，先易后难逐个理解每个局部环节，找出各环节的相互关系，综合起来全面地进行分析，这样就可以读懂掌握电路所表达的内容了。

1。

教你快速学会如何看懂电气控制电路图！教你快速学会如何看懂电气控制电路图！电气控制原理图分析主电路：无论线路设计还是线路分析都是先从主电路入手。

主电路的作用是保证机床拖动要求的实现。

从主电路的构成可分析出电动机或执行电器的类型、工作方式，起动、转向、调速、制动等控制要求与保护要求等内容。

分析控制电路：主电路各控制要求是由控制电路来实现的，运用化整为零、顺藤摸瓜的原则，将控制电路按功能划分为若干个局部控制线路，从电源和主令信号开始，经过逻辑判断，写出控制流程，以简便明了的方式表达出电路的自动工作过程。

分析辅助电路：辅助电路包括执行元件的工作状态显示、电源显示、参数测定、照明和故障报警等。

这部分电路具有相对独立性，起辅助作用但又不影响主要功能。

辅助电路中很多部分是受控制电路中的元件来控制的。

分析联锁与保护环节：生产机械对于安全性、可靠性有很高的要求，实现这些要求，除了合理地选择拖动、控制方案外，在控制线路中还设置了一系列电气保护和必要的电气联锁。

在电气控制原理图的分析过程中，电气联锁与电气保护环节是一个重要内容，不能遗漏。

总体检查：经过化整为零，逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后，还必须用集零为整的方法检查整个控制线路，看是否有遗漏。

特别要从整体角度去进一步检查和理解各控制环节之间的联系，以达到正确理解原理图中每一个电气元器件的作用。

1、看主电路的步骤第一步：看清主电路中用电设备。

用电设备指消耗电能的用电器具或电气设备，看图首先要看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等。

第二步：要弄清楚用电设备是用什么电器元件控制的。

控制电气设备的方法很多，有的直接用开关控制，有的用各种启动器控制，有的用接触器控制。

第三步：了解主电路中所用的控制电器及保护电器。

前者是指除常规接触器以外的其他控制元件，如电源开关（转换开关及空气、万能转换开关。

后者是指短路保护器件及过载保护器件，如空气断路器中电磁脱扣器及热过载脱扣器的规格、熔断器、热继电器及过电流继电器等元件的用途及规格。

电气原理图识读
电气原理图是一种用来表示电气设备和电气系统连接的图表。

在识读电气原理图时，需要注意以下几点：
1. 首先，观察图表中的各种符号和线路连接。

电气原理图中常见的符号有电源、开关、电灯、电动机等，根据图例可以准确判断所表示的元件和设备。

2. 其次，关注各个元件之间的连线方式。

电气原理图中的线路连接方式有直线连接、交叉连接、并联连接、串联连接等，需要根据线路的连接方式来理解电路的工作原理。

3. 在识读电气原理图时，需要特别注意元件之间的关系和作用。

比如，开关控制电流的通断，电源提供电能，电灯转化电能为光能等。

在识读电气原理图时，避免使用标题相同的文字，可以通过使用编号或注释的方式来标识不同的元件和线路连接。

这样可以减少混淆，更加清晰地理解电气原理图的含义。

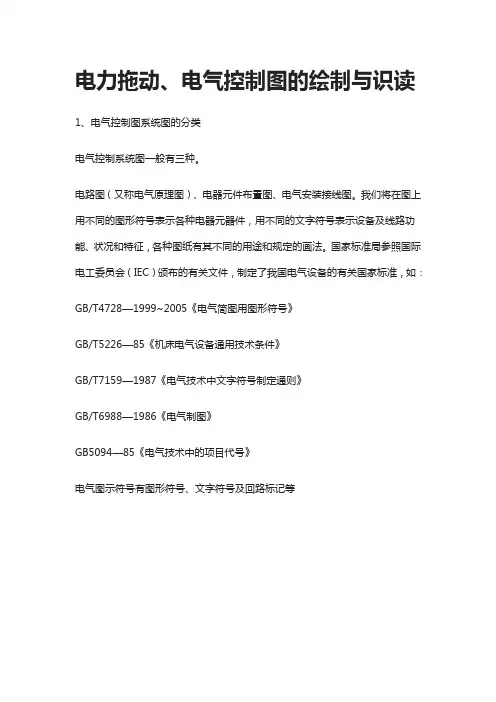

电力拖动、电气控制图的绘制与识读1、电气控制图系统图的分类电气控制系统图一般有三种。

电路图（又称电气原理图）、电器元件布置图、电气安装接线图。

我们将在图上用不同的图形符号表示各种电器元器件，用不同的文字符号表示设备及线路功能、状况和特征，各种图纸有其不同的用途和规定的画法。

国家标准局参照国际电工委员会（IEC）颁布的有关文件，制定了我国电气设备的有关国家标准，如：GB/T4728—1999~2005《电气简图用图形符号》GB/T5226—85《机床电气设备通用技术条件》GB/T7159—1987《电气技术中文字符号制定通则》GB/T6988—1986《电气制图》GB5094—85《电气技术中的项目代号》电气图示符号有图形符号、文字符号及回路标记等图1图2图3图4 电力拖动、电气控制图的绘制图5 安装接线图如下图6 如何绘制接线图图7上图7下接线图与实际接线对比图8上图8下电气图的分类：系统图、电路图、接线图1、系统图或框图（电气图分类一）概略图也叫系统图或框图，是用符号或带注释的框概略表示系统设备、电器、部件中各项目之间主要关系和连接的一种简图。

它通常是某一系统、某一装置或某一成套设计图中的第一张图样。

概略图可分不同层次绘制。

可参照绘图对象的逐级分解来划分层次，较高层次的概略图可反映对象的概况，较低层次的概略图，可将对象表达得较为详细。

图12 、电路图（电气图分类二）电路图是以电路的工作原理及阅读和分析电路方便为原则，用国家统一规定的电气图形符号和文字符号，按工作顺序用图形符号从上而下、从左到右排列，详细表示电路、设备或成套装置的工作原理、基本组成和连接关系，是表示电流从电源到负载的传送情况和电气元件的工作原理，而不考虑其实际位置的一种简图。

图23、接线图（或接线表）（电气图分类三）表示成套装置、设备、电气元件的连接关系，用以进行安装接线、检查、试验与维修的一种简图或表格，称为接线图或接线表。

主要用于表示电气装置内部元件之间及其外部其他装置之间的连接关系，它便于制作、安装及维修人员接线和检查的一种简图或表格。
