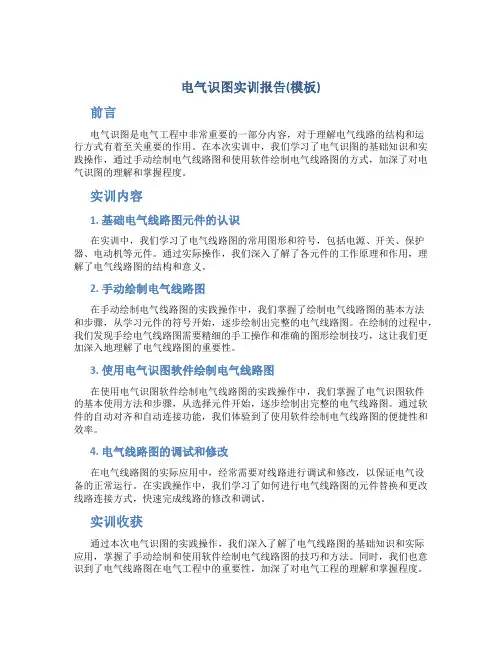

电气识图实训报告(模板)前言电气识图是电气工程中非常重要的一部分内容，对于理解电气线路的结构和运行方式有着至关重要的作用。
在本次实训中，我们学习了电气识图的基础知识和实践操作，通过手动绘制电气线路图和使用软件绘制电气线路图的方式，加深了对电气识图的理解和掌握程度。
实训内容1. 基础电气线路图元件的认识在实训中，我们学习了电气线路图的常用图形和符号，包括电源、开关、保护器、电动机等元件。
通过实际操作，我们深入了解了各元件的工作原理和作用，理解了电气线路图的结构和意义。
2. 手动绘制电气线路图在手动绘制电气线路图的实践操作中，我们掌握了绘制电气线路图的基本方法和步骤，从学习元件的符号开始，逐步绘制出完整的电气线路图。
在绘制的过程中，我们发现手绘电气线路图需要精细的手工操作和准确的图形绘制技巧，这让我们更加深入地理解了电气线路图的重要性。
3. 使用电气识图软件绘制电气线路图在使用电气识图软件绘制电气线路图的实践操作中，我们掌握了电气识图软件的基本使用方法和步骤，从选择元件开始，逐步绘制出完整的电气线路图。
通过软件的自动对齐和自动连接功能，我们体验到了使用软件绘制电气线路图的便捷性和效率。
4. 电气线路图的调试和修改在电气线路图的实际应用中，经常需要对线路进行调试和修改，以保证电气设备的正常运行。
在实践操作中，我们学习了如何进行电气线路图的元件替换和更改线路连接方式，快速完成线路的修改和调试。
实训收获通过本次电气识图的实践操作，我们深入了解了电气线路图的基础知识和实际应用，掌握了手动绘制和使用软件绘制电气线路图的技巧和方法。
同时，我们也意识到了电气线路图在电气工程中的重要性，加深了对电气工程的理解和掌握程度。
实训建议在实训中，我们发现手动绘制和使用软件绘制电气线路图都需要一定的图形绘制技巧和操作技巧，建议学生们在学习和实践过程中，多加练习和反复实践，积累更多的实践经验和技巧。
同时，在实践操作中，也需要注重对元件符号和线路连接的准确性和严谨性，以保证电气线路图的正确性和可靠性。
电气接线图怎么看?电气接线图识读方法和步骤1.首先对照原理图上的元件，在这张图上找到对应的元件（两者元件代号是一样的）2.了解清楚每个元件的构造，即这个元件的常开/常闭触头数量，原理图里用到了几个。
3.接线图里把每个引线去向和线号都表明了，比如1号元件（HG）的右侧注明2：1，表示导线去向是2号元件（HR）的接线端子1。
同样2号元件的右侧1：1表明导线去向是1号元件的端子1，同时还有一根去了端子XT:的2号端子，如此这般。
4.通过对比接线图和原理图，还能发现设计遗漏和错误捏。
（比如原理图上使用了某个继电器5个常开触头，可到接线图上才发现，这个继电器只有4个常开）电气接线图分一次接线图和二次接线图，由于一次设备很少，图也显得很简单，二次设备及元器件就很多了，有控制回路、保护回路、测量回路，图也复杂了许多。
接线图目的是指导我们接线安装、方便日后维护、快速查找故障。
怎么看接线图呢，先把原理图读懂记熟，再看接线图就容易多了。
看懂接线图先得了解接线图的绘制规则和内容。
接线图一般表达电气设备和元器件的相对位置、文字符号、端子号、导线号、导线类型、导线截面等。
所有的元器件都按其所在的实际位置绘制在图纸上，且同一电器的各元件根据其实际结构，使用与把原理图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与原理图中的标注一致，以便对照检查接线。
接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。
凡导线走向相同的可以合并用线束来表示，到达接线端子板或电器元件的连接点时再分别画出。
在用线束表示导线组、电缆等时可用加粗的线条表示，在不引起误解的情况下也可采用部分加粗。
另外，导线及套管、穿线管的型号、根数和规格都标注得很清楚。
接线图与实物的相对相同很容易看懂的看图原则：先主后辅，读主电路部分要从电源引入端开始，经开关、线路、到用电设备；二次回路阅读也要从电源出发，按照元器件的顺序依次分析。

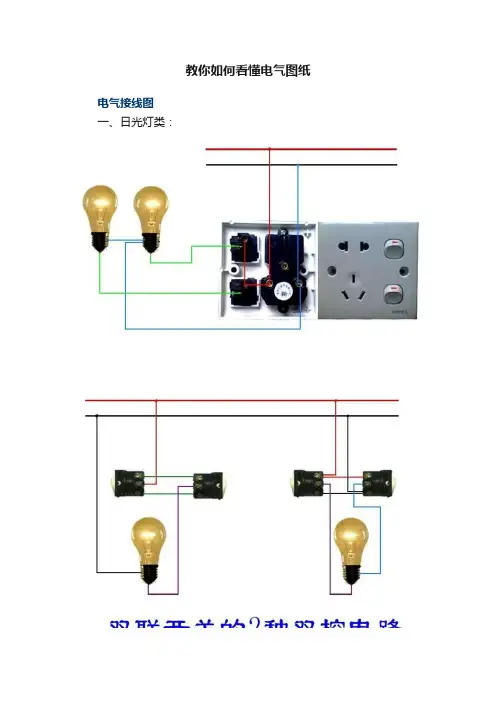

电气图纸怎么看？三分钟教你学会看懂，受用一生
图纸一般用于设计方面，设计师绘制出图纸，我们再根据图纸进行操作，尤其是电气图纸，上面有很多符号，很难看懂，下面通过三分钟教你学会看懂电气图纸。
一、什么是电气图
用电气图形符号、带注释的围框或简化外形，表示电气系统或设备中组成部分之间相互关系，及其连接关系的一种图。
二、详细看说明
拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。
三、电气图例大全
四、电气符号大全
三、学会看图纸
1、看图的方法
先看主电路，后看辅助电路，并用辅助电路的回路研究主电路的控制程序。
2、看图的步骤
首先是看主电路中有哪几种电气设备，每个电气设备的用途、接线方式和有关要求与联系。
3、例：电动机
从种类上看：是直流还是交流；是异步还是同步；
从绕组上看：是星形接线还是三角形接线；
从起动上看：是全压起动还是降压起动；
从方式上看：是正转还是反转。
再全面了解其它电器组件的相互联系和作用，如电源开关、熔断器、继电器、接触器等。
以及各种电器组件的电压等级，然后再看图中辅助电路的构成，并根据辅助电路的回路研究电路的动作情况，以及电路中各组件的相互关系和动作联系等。
全面了解上述问题后，便可综合在一起看电路图了，你学会了吗？。
电气接线图识图步骤和方法
1、电气接线图绘制的基本原则
（1）根据国家规定的电气图形符号绘制，而不考虑真实结构。
（2）电路中各元件位置及内部结构处理。
（3）每条线都有明确的标号，每根线的两端必需标同一个线号。
（4）凡是标有同线号的导线可以并接于一起。
（5）进线端为元器件的上端接线柱，而出线端为元件的下端接线柱。
2、电气接线图中电气设备、装置和掌握元件位置安装常识
（1）出入端子处理----支配在配电盘下方或左侧。
（2）掌握开关位置----一般都是支配在配电盘下方位置（左上方或右下方）。
（3）熔断器处理----支配在配电盘的上方位置。
（4）开关处理----安装在简单操作的面板上，而不是安装在配电盘上。
（5）指示灯处理----安装在简单观看的面板上。
（6）交直流元件区分处理----采纳直流掌握的元器件与采纳沟通掌握的元器件分开安装。
3、电气接线图的识图步骤和方法
（1）分析清晰电气原理图中主电路和帮助电路所含有的元器件，弄清晰每个元器件的动作原理。
（2）弄清晰电气原理图和电气接线图中元器件的对应关系。
（3）弄清晰电气接线图中接线导线的根数和所用导线的详细规格。
（4）依据电气接线图中的线号讨论主电路的线路走向。
（5）依据线号讨论帮助电路的走向。

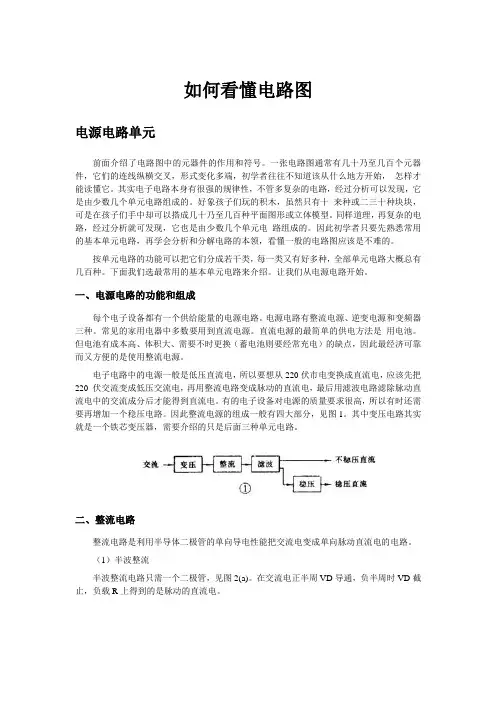

如何看懂电路图电源电路单元前面介绍了电路图中的元器件的作用和符号。
一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。
其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。
好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。
因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电，所以要想从220伏市电变换成直流电，应该先把220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分，见图1。
其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
（1）半波整流半波整流电路只需一个二极管，见图2(a)。
在交流电正半周VD导通，负半周时VD截止，负载R上得到的是脉动的直流电。
（2）全波整流全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图(b)。
什么是电气主接线图？一、什么是电力系统和电力网？答：由各种电压的电力线路将一些发电厂、变电所和电力用户联系起来的发电、输电、变电、配电和用电的整体称为电力系统。
大型电力系统可以是由发电厂联合供电的系统。
通常将电力系统中各级电压的电力线路及其联系的变电所称为电力网。
在我国习惯将电力系统称作电网，电网按电压等级来划分，有10kV电网、110kV电网等；也可按地域来划分，如华东电网、东北电网等。
抵押配电线路的额定电压为380V/220V。
用电设备的额定电压多数是220V和380V；大功率电动机的电压为3kV和6kV；机床照明和矿井安全电压规定为36V。
二、什么是电气主接线图？答：用国家统一规定的电气图形符号、文字符号表示主接线中各电气设备相互连接顺序的图形就是电气主接线图。
电气主接线图一般都用单线图表示，即一根线就代表三相。
但在三相接线不同的局部位置要用三线图表示，例如，较为常见的是接有电流互感器的部位。
三、电气主接线图有何特点？常用典型电气主接线图是指由电力主变压器、母线、各类断路器、隔离闸刀、负荷开关、进出架空线、电力电缆、并联电容器等一次电气设备，按一定的次序连接，汇集和分配电能的电路组合。
它是电气设备的选择、配电装置的确定、安装调试、运行操作、事故分析的重要依据。
四、电气主接线图有哪些类型？变电站的电气主接线图分为有母线和无母线两类结构。
所谓母线，是指汇集和分配电能的导线，又称汇流排。
母线按材料不同，又称为“铜排”、“铝排”。
连接各进出线的母线称为主母线，其余的为分支母线。
母线在电气主接线图中用黑粗线表示。
有无母线及母线的结构，是电气主接线形式的核心问题。
五、电气主接线的基本形式有哪些？变配电所电气主接线的基本形式较多。
应用不同的母线接线方式，可使在变压器数量少的情况下也能向多个用户的馈电线供电，或保证用户的馈电线能从不同的变压器获得供电。
对于中小型工厂的变配电所来说，其主接线大多是采用单母线接线，也有的采用其中两种基本形式的组合。
实验一、实训台电气主接线模拟图的认知【实验目的】1．熟悉本实训装置电气主接线模拟图；2．理解本实训装置电气主接线模拟图的设计理念;【主要仪器设备】THSPGC—1型工厂供电技术实训装置【实验原理】整个系统模拟图可分为以下两个部分（按电压等级）：(1）35kV总降压变电所主接线模拟部分：此部分采用两路35kV进线，其中一路正常供电，另一路作为备用，两者互为明备用,通过备自投自动切换。
在这两路进线的电源侧分别设置了“WL1模拟失电”和“WL2模拟失电”按钮，用于模拟外部电网失电现象.35kV母线有两路出线,一路送其他分厂,还在该段线路上设置了故障设置按钮，并在此输电线路上装设微机线路保护一台，通过设置线路选择及故障(三相短路）模拟单元，可以完成高压线路的微机继电保护实训内容。
另一路经总降变降压为10kV供本部厂区使用。
10kV高压配电所中的进线也有两路：来自35kV总降压变电所的供电线路和从邻近变电站进来的备用电源。
这两路进线之间互为暗备用关系。
总降变T是按有载调压器设计的,通过有载调压分接头控制单元（模拟按钮、工业触摸屏）实现有载调压。
在10kV母线上还接有无功自动补偿装置，母线上并联了4组三角形接法的补偿电容器组，对高压母线的无功进行集中补偿。
当低压负荷的变化导致10kV母线的功率因数低于设定值，通过无功功率补偿控制单元，实现电容器组的手动、自动补偿功能。
除此外在10kV高压配电所的1＃和2#母线上还有四路出线：一条线路去一号车间变电所；一条线路去二号车间变电所；一条线路去三号车间变电所；一条线路直接给高压模拟电动机使用，还在高压电动机进口处设置了进线故障(三相短路)并且于电动机供电线路上装设了微机电动机保护装置以及短路故障设置单元，可以完成高压电动机的继电保护实验内容。
该装置还配备微机备自投装置，可以完成进线备投和母联备投等功能。
通过操作面板上的按钮和选择开关可以接通和断开线路，进行系统模拟倒闸操作。
电气工程师教你快速看懂电气操纵电路图看电气操纵电路图一样方式是先看主电路，再看辅助电路，并用辅助电路的回路去研究主电路的操纵程序。
电气操纵原理图一样是分为主电路和辅助电路两部份。
其中的主电路是电气操纵线路中大电流流过的部份，包括从电源到电机之间相连的电器元件。
而辅助电路是操纵线路中除主电路之外的电路，其流过的电流比较小。
电气操纵原理图分析主电路：无论线路设计仍是线路分析都是先从主电路入手。
主电路的作用是保证机床拖动要求的实现。
从主电路的组成可分析出电动机或执行电器的类型、工作方式，起动、转向、调速、制动等操纵要求与珍惜要求等内容。
分析操纵电路：主电路各操纵要求是由操纵电路来实现的，运用“化整为零”、“顺藤摸瓜”的原那么，将操纵电路按功能划分为假设干个局部操纵线路，从电源和主令信号开始，通过逻辑判定，写出操纵流程，以简便明了的方式表达出电路的自动工作进程。
分析辅助电路：辅助电路包括执行元件的工作状态显示、电源显示、参数测定、照明和故障报警等。
这部份电路具有相对独立性，起辅助作用但又不阻碍要紧功能。
辅助电路中很多部份是受操纵电路中的元件来操纵的。
分析联锁与珍惜环节：生产机械关于平安性、靠得住性有很高的要求，实现这些要求，除合理地选择拖动、操纵方案外，在操纵线路中还设置了一系列电气珍惜和必要的电气联锁。
在电气操纵原理图的分析进程中，电气联锁与电气珍惜环节是一个重要内容，不能遗漏。
整体检查：通过“化整为零”，慢慢分析了每一局部电路的工作原理和各部份之间的操纵关系以后，还必需用“集零为整”的方式检查整个操纵线路，看是不是有遗漏。
专门要从整体角度去进一步检查和明白得各操纵环节之间的联系，以达到正确明白得原理图中每一个电气元器件的作用。
1. 看主电路的步骤第一步：看清主电路顶用电设备用电设备指消耗电能的用电器具或电气设备，看图第一要看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等。
第二步：要弄清楚用电设备是用什么电器元件操纵操纵电气设备的方式很多，有的直接用开关操纵，有的用各类启动器操纵，有的用接触器操纵。
高压配电站主接线图绘制心得体会
绘制高压配电站主接线图是一个非常重要且复杂的任务，需要仔细、准确地标注各个部件和线路的连接关系。
以下是我对绘制主接线图的一些心得体会：
1. 熟悉电气图符：在绘制主接线图之前，要对常用的电气图符进行充分了解和熟悉。
这样可以更好地表达各个设备和线路之间的关系。
2. 确定主要设备和线路：在开始绘制之前，要明确配电站中的主要设备和线路，如变压器、断路器、隔离开关、电容器等。
这些设备是整个系统的核心，需要优先考虑。
3. 按照规范标注符号：根据国家相关标准和规范，选择合适的图符并正确标注设备的型号、额定参数等信息。
这有助于他人理解和维护。
4. 细致入微的绘制：主接线图是为了方便人们理解和操作电气系统，因此应该尽量绘制细致入微，包括各个接线点的连线方式、距离、方向等。
这样可以减少操作人员的操作错误，确保系统的安全运行。
5. 按照层级进行绘制：根据电气系统的结构，可以将主接线图分为不同的层级，逐层绘制。
这样可以更清晰地展示各个设备和线路之间的关系。
6. 审查和检查：完成绘制主接线图之后，务必进行审查和检查，确保图纸上的符号和线路安排正确无误。
同时还要注意图纸的清晰度和易读性。
绘制高压配电站主接线图需要具备一定的专业知识和经验，如果你是个电力专业人士，建议在绘图过程中参考相应的标准和规范。
如果缺乏相关经验，最好请电气工程师或相关专业人员进行指导，以确保绘图的准确性和安全性。
黑龙江科技大学 综合性、设计性实验报告
实验项目名称电气接线图的认知
所属课程名称工厂供电
实验日期2014年10月31日
班级电气11-8班
学号22
姓名靳孟
成绩
电气与控制工程学院实验室
实验一实训台电气主接线模拟图的认知
【实验目的】
1．熟悉本实训装置电气主接线模拟图；
2．理解本实训装置电气主接线模拟图的设计理念；
【主要仪器设备】
THSPGC-1型工厂供电技术实训装置。
【实验原理】
整个系统模拟图可分为以下两个部分（按电压等级）：
(1)、35kV总降压变电所主接线模拟部分：
此部分采用两路35kV进线，其中一路正常供电，另一路作为备用，两者互为明备用，通过备自投自动切换。
在这两路进线的电源侧分别设置了“WL1模拟失电”和“WL2模拟失电”按钮，用于模拟外部电网失电现象。
35kV母线有两路出线，一路送其他分厂，还在该段线路上设置了故障设置按钮，并在此输电线路上装设微机线路保护一台，通过设置线路选择及故障（三相短路）模拟单元，可以完成高压线路的微机继电保护实训内容。
另一路经总降变降压为10kV供本部厂区使用。
（2）、10Kv高压配电所主接线模拟部分：
10kV高压配电所中的进线也有两路：来自35kV总降压变电所的供电线路和从邻近变电站进来的备用电源。
这两路进线之间互为暗备用关系。
总降变T是按有载调压器设计的，通过有载调压分接头控制单元（模拟按钮、工业触摸屏）实现有载调压。
在10kV母线上还接有无功自动补偿装置，母线上并联了4组三角形接法的补偿电容器组，对高压母线的无功进行集中补偿。
当低压负荷的变化导致10kV母线的功率因数低于设定值，通过无功功率补偿控制单元，实现电容器组的手动、自动补偿功能。
除此外在10kV高压配电所的1＃和2＃母线上还有四路出线：一条线路去一号车间变电所；一条线路去二号车间变电所；一条线路去三号车间变电所；一条线路直接给高压模拟电动机使用，还在高压电动机进口处设置了进线故障（三相短路）并且于电动机供电线路上装设了微机电动机保护装置以及短路故障设置单元，可以完成高压电动机的继电保护实验内容。
该装置还配备微机备自投装置，可以完成进线备投和母联备投等功能。
通过操作面板上的按钮和选择开关可以接通和断开线路，进行系统模拟倒闸操作。
本装置用一对方形按钮来模拟断路器：当按下面板上的红色按钮时，红色指示灯亮，表示断路器合闸；当按下面板上的绿色按钮时，绿色指示灯亮，表示断路器分闸。
用长柄带灯开关模拟隔离开关：当把开关拨至竖直方向时，红色指示灯亮，表示隔离开关处于合闸状态；当把开关逆时针旋转30度，指示灯灭，表示断路器处于分闸状态。
【实验/实训/实习步骤】
(1)按照正确顺序启动实训装置：依次合上实训控制柜上的“总电源”、“控制电源Ⅰ”和实训控制屏上的“控制电源Ⅱ”、“进线电源”开关。
连接方式如图一所示。
图一
(2)把无功补偿方式选择开关拨到自动状态。
本节实训要求HSA-531微机线路保护装置、HSA-536微机电动机保护装置中的所有保护全部退出，微机备自投装置设置成应急备投状态。
(3)依次合上实训装置控制屏上的QS111、QS113、QF11、QS115、QF13、QS213、QF21、QS211、QS212、QF22、QS214、QS215、QF24、QS216、QF25给10kVⅠ段母线上的用户供电，接下来依次合上实训装置控制屏上的QS217、QF26、QS218、QF27给10kVⅡ段母线上的用户供电，在装置的控制柜上把电动机启动方式选择开关打到直接位置，然后按下电动机启停控制部分的启动按钮，电动机组启动运行。
到此，完成了本厂区的送电。
接下来给其它分厂送电：依次合上QS111、QS113、QF11、QS116、QF14、QF15，这时模拟分厂指示灯亮，表明分厂送电完成。
(4)模拟35kV至分厂线路上发生相间短路故障：手动按下线路XL-1段上的短路故障设置按钮d1，观察控制柜上线路电流表显示的短路电流；待d1经延时自复位后，手动按下线路XL-1段上的短路故障设置按钮d2，观察控制柜上线路电流表显示的短路电流；待d2经延时自复位后，手动按下线路XL-1段上的短路故障设置按钮d3，观察控制柜上线路电流表显示的短路电流。
(5)模拟高压电动机组发生故障：手动按下电动机进线处的短路故障设置按钮d4，观察控制柜上高压电动机电流表显示的短路电流。
【实验注意事项】
实验过程中，听从实验老师的安排，注意安全。
切勿触碰控制柜上的开关，按老师的要求进行试验。
【电气主要接线图】。
