移动通信实验指导书解剖

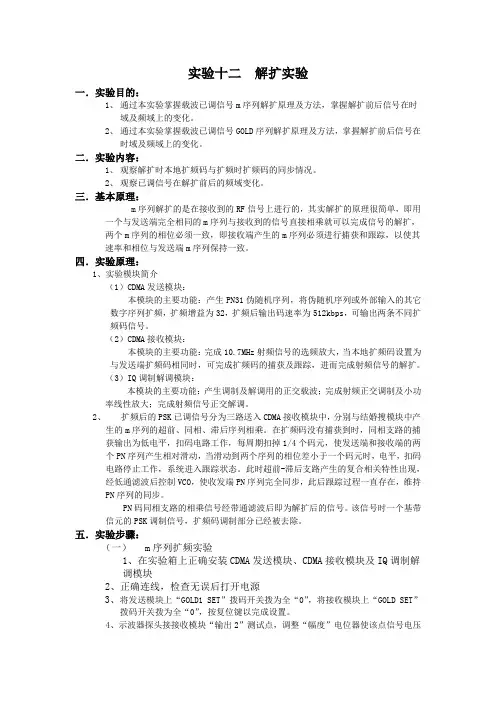

实验十二解扩实验一．实验目的：1、通过本实验掌握载波已调信号m序列解扩原理及方法，掌握解扩前后信号在时域及频域上的变化。

2、通过本实验掌握载波已调信号GOLD序列解扩原理及方法，掌握解扩前后信号在时域及频域上的变化。

二．实验内容：1、观察解扩时本地扩频码与扩频时扩频码的同步情况。

2、观察已调信号在解扩前后的频域变化。

三．基本原理：m序列解扩的是在接收到的RF信号上进行的，其实解扩的原理很简单，即用一个与发送端完全相同的m序列与接收到的信号直接相乘就可以完成信号的解扩，两个m序列的相位必须一致，即接收端产生的m序列必须进行捕获和跟踪，以使其速率和相位与发送端m序列保持一致。

四．实验原理：1、实验模块简介（1）CDMA发送模块：本模块的主要功能：产生PN31伪随机序列，将伪随机序列或外部输入的其它数字序列扩频，扩频增益为32，扩频后输出码速率为512kbps，可输出两条不同扩频码信号。

（2）CDMA接收模块：本模块的主要功能：完成10.7MHz射频信号的选频放大，当本地扩频码设置为与发送端扩频码相同时，可完成扩频码的捕获及跟踪，进而完成射频信号的解扩。

（3）IQ调制解调模块：本模块的主要功能：产生调制及解调用的正交载波；完成射频正交调制及小功率线性放大；完成射频信号正交解调。

2、扩频后的PSK已调信号分为三路送入CDMA接收模块中，分别与结婚搜模块中产生的m序列的超前、同相、滞后序列相乘。

在扩频码没有捕获到时，同相支路的捕获输出为低电平，扣码电路工作，每周期扣掉1/4个码元，使发送端和接收端的两个PN序列产生相对滑动，当滑动到两个序列的相位差小于一个码元时，电平，扣码电路停止工作，系统进入跟踪状态。

此时超前-滞后支路产生的复合相关特性出现，经低通滤波后控制VCO，使收发端PN序列完全同步，此后跟踪过程一直存在，维持PN序列的同步。

PN码同相支路的相乘信号经带通滤波后即为解扩后的信号。

该信号时一个基带信元的PSK调制信号，扩频码调制部分已经被去除。

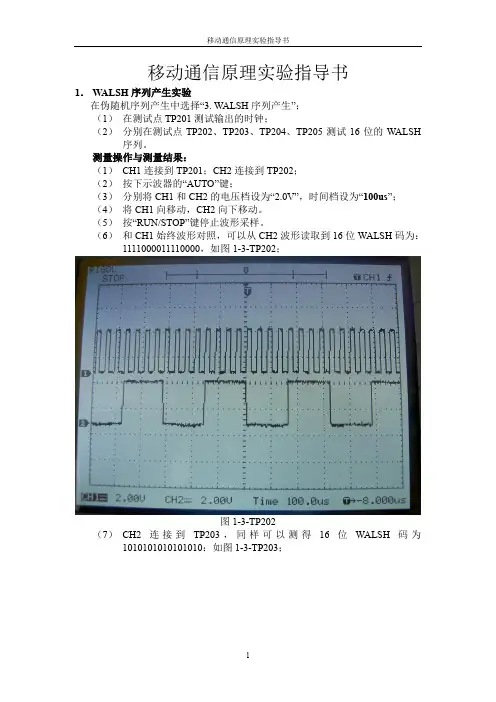

移动通信原理实验指导书1．WALSH序列产生实验在伪随机序列产生中选择“3. WALSH序列产生”；（1）在测试点TP201测试输出的时钟；（2）分别在测试点TP202、TP203、TP204、TP205测试16位的WALSH 序列。

测量操作与测量结果：（1）CH1连接到TP201；CH2连接到TP202；（2）按下示波器的“AUTO”键；（3）分别将CH1和CH2的电压档设为“2.0V”，时间档设为“100us”；（4）将CH1向移动，CH2向下移动。

（5）按“RUN/STOP”键停止波形采样。

（6）和CH1始终波形对照，可以从CH2波形读取到16位WALSH码为：1111000011110000，如图1-3-TP202；图1-3-TP202（7）CH2连接到TP203，同样可以测得16位WALSH码为1010101010101010：如图1-3-TP203；图1-3-TP203（8）CH2连接到TP204，同样可以测得16位WALSH码为0000111100001111：如图1-3-TP204；图1-3-TP204（9）CH2连接到TP205，同样可以测得16位WALSH码为：1101001011010010，如图1-3-TP205；图1-3-TP2052．直扩编解码（DS）实验（1）通过键盘和液晶选择实验“1. 直扩编解码”；（2）从观测点TP201观测时钟信号；（3）从测试点TP202观测发送数据的波形；（4）从TP203观测扩频PN码的波形；（5）从TP204观测扩频后的数据波形；（6）从TP205观测解扩出来的数据；（7）从TP206观测解扩方的PN码。

测量操作与测量结果：（1）CH1连接到TP202；CH2连接到TP205；（2）按下示波器的“AUTO”键；（3）分别将CH1和CH2的电压档设为“2.0V”，时间档设为“500us”；（4）将CH1向移动，CH2向下移动。

（5）按“RUN/STOP”键停止波形采样。

实验要求1.每位学生必须按规定完成实验课，因故不能参加实验者，应课前向指导教师请假（必须经有关领导批准）。

对所缺实验要在期末考试规定时间内补齐，缺实验者不得参加期末考试。

2.每次实验课前，必须预习，弄清实验题目、目的、内容、步骤和操作过程，及需记录的参数等，认真做好预习报告。

在实验前，指导教师要检查预习结果并就与本实验有关的内容进行提问。

对不写预习报告，又回答不出问题者，不准做实验。

3.每次实验课前，学生须提前5分钟进入实验室，找好座位，检查所需实验设备，做好实验前的准备工作。

4.做实验前，了解设备的原理和正确使用方法。

在没有弄懂仪器设备的使用方法前，不得贸然使用，否则因使用不当造成仪器设备损坏的，根据大连民族学院《仪器设备损坏丢失处理暂行办法》规定进行处理。

5.实验室内设备在实验过程中不准任意搬动和调换，非本次实验所用仪器设备，未经指导教师允许不得动用。

6.要求每位学生在实验过程中，要具有严谨的学习态度、认真、踏实、一丝不苟的科学作风。

坚持每次实验都要亲自动手，不可“坐车”，实验小组内要轮流操作和记录等工作，无特殊原因，中途不得退出实验，否则本次实验无效。

7.实验中若接线、改接、拆线都必须在切断电源的情况下进行（包括安全电压），线路连接完毕再送电。

实验中，特别是设备刚投入运行时，要随时注意仪器设备的运行情况，如发现有超量程、过热、异味、冒烟、火花等，应立即断电，并请指导老师检查、处理。

8.实验过程中，如出现事故，就马上拉开电源开关，然后找指导教师和实验技术人员，如实反映事故情况，并分析原因和处理事故。

如有损坏仪表和设备时，应马上提出，按有关规定处理。

9.每次实验结束，指导教师要对实验数据和结果进行验收，要经检查并签字，在教师确认正确无误后，学生方可拆线。

整理好实验台和周围卫生，填写实验登记簿后方可离开。

10.实验课后，每位学生必须按实验指导书的要求，独立完成实验报告，不得抄袭。

11.实验成绩由实验操作和实验报告组成。

移动通信实验指导书王明志主编信息学院前言移动通信是上一世纪末三大新兴通信技术（移动通信、光纤通信、卫星通信）之一。

它使人类实现了随时随地快速可靠地进行各种信息的交换。

移动通信集各种通信最新技术之大成，是一种较为理想的通信方式。

针对不断发展的新技术，高等院校通信专业的课程设置也在不断更新，实验手段也在不断发展。

我们针对移动通信实验课与移动通信技术、设备现状，设计了相关实验，编写了这套教材。

本教材是根据多年从事移动通信教学和工程实验，并在考了国内外有关文献和资料的基础上编写而成。

移动通信网络是一个非常庞大、复杂的网络，涉及当今通信领域的方方面面。

为了让高等院校通信专业的学生对移动通信技术有一个全面的了解，“移动通信课程”的开设适应了这一形势的要求。

另一方面，在让学生对移动通信系统有一个较全面了解的同时，对其中关键技术的学习或深入地掌握是必要的。

对于这一部分知识点的学习，一方面可以通过理论课堂的学习获得，另一方面可以通信实验的环境进行加强。

ZH7005B多体制移动通信实验平台为学生们了解当今移动通信技术的发展提供了一个良好的实验平台。

在多体制移动通信实验平台中，设计了一个通用的信道硬件平台，它能支持多种模式的移动通信网络。

对目前常见的移动通信技术的关键部分“空中接口技术”，学生能有一个全面的了解：1.最小频移键控（MSK）2.高斯最小频移键控（GMSK）3.π/4差分四相相移键控（π/4DQPSK）4.CDMA/DS码分多址通信技术5.CDMA/DS-IS95码分多址通信技术6.跳频通信技术目录实验一QPSK传输系统实验实验二OQPSK传输系统实验实验三传输系统实验实验四MSK传输系统实验实验五GMSK传输系统实验实验六16QAM传输系统实验实验七64QAM传输系统实验实验八CDMA传输系统实验附录HDB3测试码序列的改进在ZH5001通信原理实验系统中，设计了一个通用的信道硬件平台，在该实验平台上除了完成以前几章的实验外，还能完成以下实验：1.振幅调制传输系统实验AM2.单边带调制SSB3.抑制载波的双边带调制DSB4.频率调制FM5.四相相移键控QPSK6.四相交错相移键控OQPSK7.最小频移键控MSK8.高斯最小频移键控GMSK9.π/4差分四相相移键控π/4DQPSK10.16QAM传输系统16QAM11.64QAM传输系统64QAM以上实验采用数字信号处理DSP技术+PFGA技术实现，其具有较完善的测试接口：通过这些测试接口，可以对每一种调制解调方式有一个全面的了解。

实验三、复合地址码扩频调制及PN码解扩一、实验目的1、掌握发端复合地址码扩频调制及收端PN码解扩的基本原理。

2、掌握扩频调制及解扩的实现过程。

二、实验条件1、示波器2、移动通信实验箱三、实验原理发端BS1导频信道扩频基带信号PIL=PN1(t) （5-1）同步信道扩频基带信号SYss=SYfr⊕W8⊕PN1 （5-2）用户1由信道地址码W i单独扩频的扩频基带信号D1w=D l xs⊕W i （5-3）用户1由信道地址码W i及基站地址码PN1复合扩频的扩频基带信号D l ss=D l w⊕PN1=D l xs⊕W i⊕PN1 （5-4）则BS1总的扩频基带信号Dss=PIL+SYss+D l ss+…经BPSK调制后输出BPSK1=Dss·cosωIF t=PIL·cosωIF t+SYss·cosωIF t+D1ss·cosωIF t+… （5-5）接收端收到的中频信号f IF-RX也可用式（3-11-5）表示，则由模拟乘法器M5构成的PN码解扩器输出f IF-des=f IF-RX·PN1(t)=(PIL·cosωIF t+SYss·cosωIF t+D l ss·cosωIF t+…)·PN1(t)将式（5-1）、式（5-2）及式（5-4）代入上式，并用到⊕与乘法器等效的关系，得f IF-des=PN1(t)·PN1(t)·cosωIF t ；导频信道+SYfr·W8·PN1(t)·PN1(t)·cosωIF t ；同步信道+D l xs·Wi·PN1(t)·PN1(t)·cosωIF t；用户1业务信道+…将PN1(t)·PN1(t)=+1·+1/-1·-1=1代入上式得f IF-des=cosωIF t ；导频信道+SYfr·W8·cosωIF t ；同步信道+D l xs·W i·cosωIF t；用户1业务信道（5-6）四、实验内容与要求（一）扩频调制测量步骤1、实验箱设置：插上BS1、BS2及MS天线。

移动通信实验指导书实验名称：移动通信实验实验目的：1. 了解移动通信的基本原理。

2. 熟悉GSM数字通信系统中的各种信令及其格式。

3. 利用实验平台，验证GSM数字通信系统中的一些基本功能，包括呼叫建立、清除和短信发送等。

实验原理：移动通信是指在无线电通信网络中，基站与终端设备之间通过无线电信道进行通信的一种方式。

移动通信系统的基本原理是将要发送的信息通过数字信号转换器转换成二进制数字序列，将之编码压缩后以射频信号的形式通过无线电信道传输给接收端，接收端进行解码反演后还原信息。

GSM数字通信系统为TDMA(Time Division Multiple Access，时分多址)技术，即将时间分成一段段时隙，不同用户在不同的时隙内完成其数据传输，这样就能使多个用户通过同一信道进行通信。

实验器材：1. 移动通信实验平台（包括手机终端、基站、通信网络等）。

2. 示波器、信号源、信号分析仪等通信测试仪器。

实验步骤：实验一：呼叫建立1. 打开手机终端，输入要拨打的电话号码，按下打电话键。

2. 接通后，在手机终端上观察呼叫建立过程中各个信令的显示及时序。

3. 在基站端，用信号源产生合适的射频信号，与手机终端建立呼叫通道，并用信号分析仪进行信号测试。

实验二：呼叫清除1. 在呼叫建立状态下，按下挂机键，结束通话。

2. 在手机终端上观察呼叫清除过程中各个信令的显示及时序。

3. 在基站端，观察呼叫清除过程中各个信令的显示及时序。

实验三：短信发送1. 打开手机终端，输入要发送的短信内容，按下发送键。

2. 在手机终端上观察短信发送过程中各个信令的显示及时序。

3. 在基站端，观察短信发送过程中各个信令的显示及时序。

实验四：TDMA时隙1. 在呼叫建立状态下，观察手机终端在时隙中的数据传输情况。

2. 使用示波器观察基站端产生的TDMA时隙信号，并进行相关分析。

注意事项：1. 操作时应仔细查看手机终端自带的操作手册，确保正确使用。

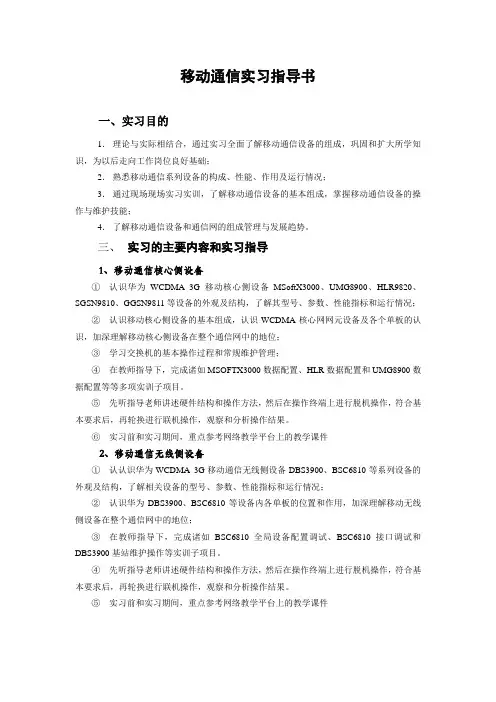

移动通信实习指导书一、实习目的1．理论与实际相结合，通过实习全面了解移动通信设备的组成，巩固和扩大所学知识，为以后走向工作岗位良好基础；2．熟悉移动通信系列设备的构成、性能、作用及运行情况；3．通过现场现场实习实训，了解移动通信设备的基本组成，掌握移动通信设备的操作与维护技能；4．了解移动通信设备和通信网的组成管理与发展趋势。

三、实习的主要内容和实习指导1、移动通信核心侧设备①认识华为WCDMA 3G移动核心侧设备MSoftX3000、UMG8900、HLR9820、SGSN9810、GGSN9811等设备的外观及结构，了解其型号、参数、性能指标和运行情况；②认识移动核心侧设备的基本组成，认识WCDMA核心网网元设备及各个单板的认识，加深理解移动核心侧设备在整个通信网中的地位；③学习交换机的基本操作过程和常规维护管理；④在教师指导下，完成诸如MSOFTX3000数据配置、HLR数据配置和UMG8900数据配置等等多项实训子项目。

⑤先听指导老师讲述硬件结构和操作方法，然后在操作终端上进行脱机操作，符合基本要求后，再轮换进行联机操作，观察和分析操作结果。

⑥实习前和实习期间，重点参考网络教学平台上的教学课件2、移动通信无线侧设备①认认识华为WCDMA 3G移动通信无线侧设备DBS3900、BSC6810等系列设备的外观及结构，了解相关设备的型号、参数、性能指标和运行情况；②认识华为DBS3900、BSC6810等设备内各单板的位置和作用，加深理解移动无线侧设备在整个通信网中的地位；③在教师指导下，完成诸如BSC6810全局设备配置调试、BSC6810接口调试和DBS3900基站维护操作等实训子项目。

④先听指导老师讲述硬件结构和操作方法，然后在操作终端上进行脱机操作，符合基本要求后，再轮换进行联机操作，观察和分析操作结果。

⑤实习前和实习期间，重点参考网络教学平台上的教学课件三、实习方式集中式：本实习以长沙理工大学现代通信实验室为生产实习场地。

目录前言 (1)实验一移动通信系统组成及功能 (2)实验二无线数字信令 (9)实验三信令系统 (18)实验四多信道共用、空闲信道选取方式 (25)实验五FH-CDMA（跳频码分多址）移动通信 (29)实验六DS-CDMA（直扩码分多址）移动通信 (36)实验七TDMA（时分多址）移动通信 (47)实验八DS/FH（直扩加跳频）混合多址移动通信 (49)实验九TD/FH（时分加跳频）混合多址移动通信 (51)实验十TD / DS（时分加直扩）混合多址移动通信 (53)实验十一接收机与噪声 (55)实验十二发射机 (66)实验十三双工器 (71)实验十四锁相频率合成器 (75)实验十五组网干扰 (92)附录L 表1 中国CTL 无绳电话技术标准 (102)附录2 双路无线综合测试仪原理及使用方法 (106)前言《移动通信》是通信电子专业的一门专业课程,是一门综合性较强的专业基础课。

是低频电路、高频电路、信号系统、工程数学等在通信中的综合运用，是学习通信电子专业必不可少的一门重要专业课。

实验环节的好坏是学生能否学好《移动通信》的关键。

为了更好地配合学生实验,特编写试验指导书。

本实验的基本要求：一、实验目的更好的理解通信原理的基本思想和方法,加深对所学知识的理解。

二、实验要求每次实验前学生必须根据试验内容认真预习实验内容及准备实验时所要用到的知识。

在指导教师的帮助下能够完成实验内容,得出正确的实验结果。

实验结束后总结实验内容,书写实验报告。

遵守实验室规章制度,不缺席,按时到达实验室。

实验学时内必须做通信原理的有关内容。

三、说明1、本指导书的所有实验可以根据实际需要选择。

2、移动通信是一门非常重要的基础课，要求实验前预习。

四、实验报告的书写要求1. 明确实验的目的及要求；2. 记录实验的基本要求和观察的结果；3. 说明实验中出现的问题和解决过程；4. 写出实验的体会和实验过程中没能解决的问题；五、参考书目⑴《移动通信原理与应用》，啜钢，北京邮电出版社，2002年10月第1版(2)《移动通信原理》,吴伟陵，电子工业出版社，2005年11月第1 版实验一移动通信系统组成及功能一、实验目的1 ．了解移动通信系统的组成。

移动通信实验⼿册（使⽤超级终端）移动通信实验⼿册第⼀章实验箱各模块连接图GSM 收发模块⼩系统实现框图及实物连接图如下：图1-1 GSM 收发模块⼩系统实现框图图1-2 GSM 收发模块⼩系统实物连接图表1：M401 与M402 连接：SP12 和SP03再短接第⼆章实验操作步骤⼀、上电操作步骤：z将GSM 天线接好。

z J11 位置插⼊SIM 卡（SIM 卡只识别32K 的，64K 不能识别）。

z将12V 电源适配器接上电源转接头后，插在J02（+12V）位置上。

z上电后，检查模块指⽰灯闪烁的是否正常。

z M401 为：⾯板上指⽰灯2、3、4 常亮，指⽰灯1 当模块检测到信号时为亮⼀下，灭4 秒左右，以此循环。

当模块未检测到信号时为1 秒的交替闪烁。

z M402 为：⾯板上指⽰灯1 常亮，指⽰灯2、3、4 灭，模块上的信号显⽰部分L05 亮为正常。

z将RS232 串⼝连接线插⼊M401 的串⼝调试电路的DB9 座，开始进⾏AT 命令的操作。

2、GSM 收发操作（⼀）AT 命令上微机的超级终端设置：1、单击“开始”菜单——选择“程序”——选择“附件”——选择“通讯”选择“超级终端”，如下图：图2-1 新建超级终端连接在名称栏输⼊连接的名称，可任意输⼊，输⼊完毕单击“确认”键进⼊下⼀步设置。

2、端⼝的选择，如下图：默认选择COM1 ⼝，单击“确认”键后进⼊下⼀步设置。

3、端⼝设置，如下图：点击“还原为默认值”后，如下图：单击“确定”键进⼊下⼀步操作（红⾊圆圈内为修改的内容）。

4、属性设置，单击“⽂件”—选“属性”—选“设置”—单击“ASCII 码设置”键，把以换⾏符作为发送⾏末尾、本地回显键⼊的字符、以换⾏符加到⾏末尾选上后，单击“确定”键后，返回上⼀层菜单再单击“确定”键后结束设置，如下图：注意：如果出现重复显⽰输⼊的字符，请将“本地回显键⼊的字符”取消。

（⼆）AT 命令操作⽰例：计算机和GSM实验箱的连接1、模块M401 ⾯板上的⼯作状态指⽰灯信号2 常亮，信号1 指⽰灯指⽰正常后（说明M401 已检测到GSM 信号），在超级终端中键⼊“AT”，如果回显OK 则证明计算机与SIM300C 的连接已经建⽴，如下图：2、AT 命令控制测试实验（常⽤AT 命令参见AT 命令⼿册）2.1查询接收信号强度1 发送的AT 命令：AT+CSQ2 返回消息：+CSQ：,OK前⼀个参数代表接收信号强度指⽰，后⼀个参数表⽰⽹络的误码率，其取值规则如下：:0--113 dBm or less1--111 dBm2…30 --109...-53 dBm31--51 dBm or greater99--not known or not detectable(in percent):0…7 --as RXQUAL values in the table in GSM 05.08 [20] subclause 8.2.499 --not known or not detectable Reference GSM 07.07 [13] Note 3.2.382.2 ⽤AT命令实现语⾳呼叫功能例：呼叫10086ATD10086；（回车）OK可能的回应有：a. OK（呼叫成功）b. BUSY（被叫忙）c. NO ANSWER（对⽅未回答）拿起话柄可以听到语⾳，按提⽰输⼊：AT+VTS=1AT+VTS=1AT+VTS=1AT+VTS=# //发送拨号⾳（DTMF）序列111#查询相关信息ATH //挂断电话有电话呼⼊时，输⼊ATA接听。

移动通信实验指导书移动通信实验指导书是指导学生进行移动通信实验的一份重要文件。

本文将从移动通信实验的意义、实验指导书的作用、实验指导书的内容以及实验指导书的编写方法等方面进行探讨。

一、移动通信实验的意义随着移动通信技术的不断发展，移动通信在人们的生活中的应用越来越广泛。

移动通信实验作为移动通信技术的基础，能够帮助学生深入了解移动通信的原理和技术，并具备一定的实践操作能力。

在人才培养上，移动通信实验具有不可替代的作用。

通过实验，学生可以掌握基础的移动通信技术知识，增强创新能力，提高团队协作意识和实践能力，为将来从事移动通信相关的工作打下坚实的基础。

二、实验指导书的作用实验指导书是指导学生进行实验的重要文件，具有以下几个方面的作用：1.指导学生正确地进行实验操作，帮助学生深入理解实验原理；2.让学生对实验流程和实验方法有一个比较清晰的了解，提高实践操作技能；3.指导学生进行实验过程中的实践能力、创新能力和团队合作能力等方面的提高。

三、实验指导书的内容1.实验目的：明确实验的目的，让学生知道实验的重要性和意义所在。

2.实验原理：介绍实验所涉及的技术知识的理论基础。

3.实验设备：列举实验所需的设备和器材，帮助学生对使用的设备有清晰的了解。

4.实验过程：详细且简洁地描述实验的过程，保证学生能够顺利地进行实验。

5.实验结果分析：对学生进行范例实验结果的分析和解释，帮助学生更好地理解实验的结果。

6.实验注意事项：警示学生实验中需要注意的方面，确保实验的安全和顺利进行。

四、实验指导书的编写方法1.简洁明了：实验指导书要求简洁明了，语言要求准确，不要有模棱两可的词语，防止学生的理解误差。

2.结构合理：实验指导书要具备完整的结构，包括实验的目的、原理、设备、过程、结果分析、注意事项等，结构要合理。

3.操作说明：实验指导书要详细说明实验的操作流程，不仅要讲解原理，还要注重操作技巧的掌握。

4.图文并茂：实验指导书中要插入适量的图片，让学生对实验设备和实验过程有更加清晰的了解，能够更好地掌握实验操作技巧。

武汉凌特电子技术有限公司e-Labsim之移动通信实验指导书目录目录 (I)实验一四相移相键控（QPSK）调制及解调实验 (1)实验二MSK、GMSK非相干数字解调实验 (10)实验三解扩实验 (18)实验四块交织及解交织实验 (28)实验五GSM通信系统实验 (35)实验六CDMA扩频通信系统实验 (40)实验一四相移相键控（QPSK）调制及解调实验一、实验目的1、了解QPSK调制解调原理及特性。

2、了解载波在QPSK相干及非相干时的解调特性。

二、实验内容1、观察I、Q两路基带信号的特征及与输入NRZ码的关系。

2、观察IQ调制解调过程中各信号变化。

3、观察解调载波相干时和非相干时各信号的区别。

三、实验模块本实验需用到基带成形模块、IQ调制解调模块、码元再生模块及PSK载波恢复模块。

（1）基带成形模块：本模块主要功能：产生PN31伪随机序列作为信源；将基带信号进行串并转换；按调制要求进行基带成形，形成两路正交基带信号。

（2）IQ调制解调模块：本模块主要功能：产生调制及解调用的正交载波；完成射频正交调制及小功率线性放大；完成射频信号正交解调。

（3）码元再生模块：本模块主要功能：从解调出的IQ基带信号中恢复位同步，并进行抽样判决，然后并串转换后输出。

（4）PSK载波恢复模块：本模块主要功能：与IQ调制解调模块上的解调电路连接起来组成一个完整的科斯塔斯环恢复PSK已调信号的载波，同时可用作一个独立的载波源。

本实验只使用其载波源。

四、 实验原理1、QPSK 调制原理QPSK 又叫四相绝对相移调制，它是一种正交相移键控。

QPSK 利用载波的四种不同相位来表征数字信息。

由于每一种载波相位代表两个比特信息，因此，对于输入的二进制数字序列应该先进行分组，将每两个比特编为一组，然后用四种不同的载波相位来表征。

我们把组成双比特码元的前一信息比特用a 代表，后一信息比特用b 代表。

双比特码元中两个信息比特ab 通常是按格雷码排列的，它与载波相位的关系如表1-1所示，矢量关系如图1-1所示。

《移动通信原理与应用》实验指导书目录实验一基带信号预成形技术实验 (2)实验二MSK调制及相干解调实验 (7)实验三—1 直接序列扩频实验 (18)实验三—2 解扩实验 (26)实验四多径衰落信道模拟实验 (35)实验一基带信号预成形技术实验一、实验目的1、了解正交调制中基带信号的产生原理及方法2、了解基带滤波器的作用3、了解工程中常用的设计原理及方法二、实验内容1、了解基带信号预成形的原理及方法。

2、观察MSK及GMSK基带信号。

三、基本原理随着通信业务量的增加，频谱资源日趋紧张，为了提高系统的容量，信道间隔已由最初的100kHz减少到25kHz，并将进一步减少到12.5kHz，甚至更小。

同时，由于数字通信具有建网灵活，容易采用数字差错控制技术和数字加密，便于集成化，并能够进入ISDN网，所以目前通信系统都在由模拟制式向数字制式过渡。

因此系统中必须采用数字调制技术。

数字信号调制的基本类型分为振幅键控（ASK）、频移键控（FSK）和相移键控（PSK）。

然而一般的数字调制技术因传输效率低而无法满足移动通信的要求，为此，需要专门研究一些抗干扰性强、误码性能好、频谱利用率高的调制技术，尽可能地提高单位频谱内传输数据的比特率，以适用于移动通信的窄带数据传输的要求。

如最小频移键控（MSK－Minimum Shift Keying），高斯滤波最小频移键控（GMSK－Gaussian Filtered Minimum Shift Keying），四相相移键控（QPSK－Quadrature Reference Phase Shift Keying），交错正交四相相移键控（OQPSK－Offset Quadrature Reference Phase Shift Keying），四相相对相移键控（DQPSK－Differential Quadrature Reference Phase Shift Keying）和π/4正交相移键控（π/4-DQPSK－Differential Quadrature Reference Phase Shift Keying）已在数字蜂窝移动通信系统中得到广泛应用。

移动通信原理实验指导书目录一、移动通信技术实验说明 ........................................................................... ............... 1 二、移动通信技术实验装置介绍和使用说明 (2)2.1 系统组成 ........................................................................... .................................. 2 2.2 调制解调模块 ........................................................................... .......................... 3 2.2.1调制方式的实现 ........................................................................... ................... 3 2.2.2 解调方式的实现 ........................................................................... .................. 6 2.3 无绳电话系统 ........................................................................... .......................... 7 2.3.1射频部分 ........................................................................... ............................... 8 2.3.2 用户线信令部分 ........................................................................... .................. 9 2.3.3 双工器部分 ........................................................................... ........................ 11 2.4 CDMA系统 ........................................................................... ............................ 13 2.4.1发射机的实现 ........................................................................... ..................... 13 2.4.2接收机的实现 ........................................................................... ..................... 16 三、实验项目 ........................................................................... . (24)实验一 OKUMURA-HATA模型的计算机仿真 ........................................................ 24 实验二QPSK/DQPSK调制解调实验 ................................................................... 27 实验三信道分配实验 ........................................................................... ................. 29 实验四用户信令与无绳电话实验 (32)实验五 GOLD序列的捕获与跟踪实验 ................................................................ 37 实验六扩频与解扩实验 ........................................................................... ............. 40 实验七载波提取实验 ........................................................................... ................. 43 实验八帧同步提取实验 ........................................................................... ............. 46 实验九 CDMA移动通信系统实验 (52)一、移动通信技术实验说明《移动通信技术实验指导书》是根据课程而编制的。

物理与电子信息工程学院实验报告册姓名学号班级12通信课程名称移动通信指导教师朱志亮第2014 / 2015 学年第 2 学期实验报告格式要求一、实验报告内容包括：（1）实验名称。

（2）实验目的。

（3）实验仪器及编号。

写明仪器名称、型号、编号。

（4）实验原理。

简单叙述有关实验原理（包括电路图或光路图或实验装置示意图）及测量中依据的的公式，式中各量的物理含义及单位，公式成立所应满足的实验条件等。

（5）实验内容及步骤。

根据实验内容及实际的实验过程写明关键步骤和安全注意要点。

（6）实验观测记录。

记录原始测量数据、图形等有关原始量，形式上要求整齐规范。

（7）数据处理结果。

根据实验要求，采用合适的方法进行数据处理，误差分析，最后写出实际结果。

（8）小结或讨论。

内容不限。

可以是实验中的现象分析，对实验关键问题的体会，实验的收获和建议，也可解答思考题。

二、书写次序（1）到（5）是进行实验预习时就应该完成的。

（6）在实验中完成。

做完实验后再在预习报告基础上完成（7）（8）两项。

完成一个实验，就是一次最基本的科研训练，从预习到写出一个实验报告，每一步都有极其丰富的学习内容，要积极思考，认真对待。

实验（一）移动信道传播特性实验日期2015/4/9 同组者姓名一、实验目的1、了解白噪声,慢衰落产生原因。

2、了解白噪声,慢衰落对信号的干扰。

二、实验仪器1 、主板模块一块2、移动通信信道模块一块3、 60M 数字存储示波器一台三、实验原理移动信道属于无线信道，它既不同于传统的固定式有线信道，也与一般具有可移动功能的无线接入的无线信道有所区别。

它是移动的动态信道。

在移动通信中，严重影响移动通信性能的主要噪声与干扰大致可分为 3 类：加性正态白噪声、多径干扰和多址干扰。

加性是指噪声与信号之间的关系服从叠加原理的线性关系，正态则是指噪声分布遵从正态（高斯）分布，而白则是指频谱是平坦的，仅含有这类噪声的信道一般文献上称为 AWGN信道。

实验一 移动通信系统组成及功能一、实验目的1．了解移动通信系统的组成。

2．了解移动通信系统的基本功能。

3．了解基带话音的基本特点。

二、实验内容1．按网络结构连接各设备，构成移动通信实验系统。

2．完成有线→有线、有线→无线及无线→有线呼叫接续，观察呼叫接续过程，熟悉移动通信系统的基本功能。

3．用实验箱及示波器观测空中传输的话音波形。

三、基本原理图1-1是与公用电话网（PSTN ）相连的蜂窝移动通信系统方框图。

系统包括大量移动台MS 、许多基站BS 、若干移动交换中心MSC 及若干与MSC 相连的数椐库(HLR 、VLR 等，图中未画出)，MSC 通过中继线与公用电话网PSTN 的交换机EX 相连，接入公用电话网。

系统的基本功能是：移动台能与有线电话或其它移动台通话(或传输数椐等信息)。

图1-1 移动通信系统方框图这样庞大复杂的系统无法放在实验桌上由同学自己动手做实验。

将系统合理简化得到图1-2，它将图1-1实际系统全部交换机EX 及MSC 合并成一部交换机；基站BS 及移动台MS 各选用一台；有线电话采用二部。

它与图1-1实际系统在包含的各种功能设备(交换机、基站、移动台及有线电话)、系统基本网络结构(各设备的连接关系)及系统功能等特征方面是相同的。

蜂窝移动通信系统公用电话网（PSTN ） MS ( Mobile Station ) : 移动台BS ( Base Station ) : 基地台MSC ( Mobile Switch Center ) : 移动交换中心(包括交换机和数据库)EX ( Exchanger ) : 公用电话网(PSTN)程控交换机TEL (Telephone ) : 有线电话ˋˋˋMSMSˋˋˋEXMSCBSBS ˋˋˋˋˋˋTEL TEL图1-2 简化的移动通信系统方框图常用的移动通信系统主要有四类：蜂窝移动通信系统、集群移动通信系统、无绳电话系统及无线寻呼系统，它们的功能及应用场合各不相同，但它们涉及的基本工作原理及技术是相同的。

第一章移动通信实验系统概述1.1 移动通信实验系统简介移动通信实验箱是结合移动通信课程，验证移动通信中涉及的主要技术。

实验通过终端技术和网络技术介绍当前移动通信中的典型技术，并区别于以前的通信技术。

移动通信终端技术实验包括以下几部分的实验：信源编解码实验部分、信道编解码部分、调制解调部分。

这些实验都由实验箱上的相关模块在学生平台的配合下完成。

网络技术实验包括系统实验部分、900MHzGSM手机系统实验部分。

每个实验的简单介绍参见本章1.3节。

1.2 移动通信实验系统框架结构本实验系统的框架结构是根据GSM移动通信系统的结构制订的。

图1.2-1是GSM移动通信系统的框架结构图。

包括移动终端MS、基站子系统BS（包括BTS和BSC）、交换中心MSC/VLR、HLR/AUC数据库等部分。

作为对实际移动通信系统的模拟，本移动通信实验系统也相应的要实现以上部分的功能。

图1.2-1 GSM移动通信系统的框架结构图1.2-2为本实验系统的总体结构，每一模块的功能都可以对应到实际系统中某一块的功能，下面进行具体的介绍。

图1.2-2 本实验系统的总体结构以上各模块的作用：●实验箱：移动通信实验机箱主要模拟了通信终端的处理技术，无线基站的处理技术。

并通过无线信道连接，模拟电话信号的无线接入。

当移动实验箱配以PC系统和软件，通过局域网和电话交换机模拟了移动交换网，实现移动台开机登陆和关机实验、移动性管理、移动台呼叫处理的实验，较为形象的说明了移动通信的主要特征。

移动实验箱还配有标准GSM/GPRS通信模块，通过软件控制实现和实际网络中的任意用户进行话音和数据通信。

实验箱上还能完成信源编解码、信道编解码交织及扰码、调制解调等实验。

实验箱具体电路组成见1.3节。

●学生平台：学生平台是一台微型计算机，它通过串口同实验箱相连，通过局域网同其他学生平台和教师平台相连。

学生平台是学生控制实验箱进行相应实验的平台。

每次实验，学生进入学生平台的相应实验界面，学生平台程序会向实验箱下发相应的控制指令，配置相应的参数，从而使实验箱做好相应实验的准备。
