移动通信原理实验 数据接入CDMA信道的收发实验

CDMA系统一.概述CDMA (Code Division Multiple Access)称作码分多址。

在CDMA通信系统中，不同用户传输信息所用的信号不是靠频率不同或时隙不同来区分的，而是用各不相同的编码序列来区分的。

或说是靠信号的不同形来区分的。

从频域或时域观察，多个CDMA信号是互相重叠的。

码分多址是以扩频技术为妹础，所谓扩频是把信息的频谱扩展到宽带中进行传输的技术。

CDMA信号的产生包括调制和扩频两个步骤，可以先用待传送的信息比特刈•载波进行调制，再用伪随机系列(PN)扩展信号的频谱，也可以先用伪随机系列为待传送的信息比特相乘, 把信息的频谱扩展后，再对载波进行调制。

这两种方式是等效的。

适用于CDMA系统的扩频技术是直接序列扩频(DS),这巾CDMA系统称作直接序列扩频CDMA 系统(DS-CDMA)o在直接序列扩频CDMA系统中，所有用户(或称信道)工作在相同的中心频率上，用户信息信号与高速率的伪随机码序列(PN序列或称码字)相乘得到宽带信号。

不同的川户使用不同PN序列。

这些PN序列相互正交，利用PN序列来区分不同的用户，如图0—1所示。

得到的宽带信号再去调制载波信号的某个参量。

▲玛字图0—1 DS—CDMA示意图接收端要从收到的扩频信号中恢复出它携带的信息，必须经过解扩和解调两个步骤。

解扩就是接收端以与发送端相同的PN序列与接收到的扩频信号相乘，恢复出原频带信号；解扩后的信号再经过常规的解调，即可恢复出其中传送的信息。

二.DS-CDMA移动通信原理图0-2为DS-CDMA移动通信系统原理框图。

系统中采用包含N个正交的PN序列CI, C2,…，6作为地址码,分别与信码dl,d2,…,dn相乘或模2加实现扩频调制。

信码速率fb (单位:b/s,比特/秒)、丿謹月Tb=l/fb；地址码速率fp (单位：c/s,子码/秒或码片/秒)、翩Tp=l/fp, 地址码序列每周期包含p个子码元，序列周期T = pT p.通常设置(0-1)(0-2)式中，K为正整数。

C D M A移动通信系统实验指导书2009年10月目录1.实验准备 (1)1.1引言 (1)1.2 实验准备 (2)1.2.1网络编址 (2)1.2.2 拨码开关 (3)1.2.3 固定连接关系 (4)1.2.4 网络设置 (5)2.数据配置 (6)2.1侧物理配置 (6)2.1.1 BSC配置 (6)2.2 BTS配置 (11)2.3物理配置数据完整性检查 (13)3 无线资源配置 (14)3.1 BSS参数配置 (14)3.2频率参数配置 (15)3.3增加小区 (16)3.4增加载频 (18)3.5导频信道，同步信道，寻呼信道，接入信道配置 (19)3.6数据配置完整性检查 (22)4 SS7信令配置 (23)4.1 本交换局（BSC）配置 (23)4.2邻接交换局（MSC）配置 (24)4.3 NO.7信令MTP配置 (25)4.4 NO7信令SSN配置 (28)4.5 数据完整性检查 (29)4.6 后台配置数据同步到前台 (30)1．实验准备1.1引言整个实验是围绕OMS(操作维护管理子系统)进行的。

学生在了解cdma原理以及BSS系统结构的基础上，通过后台管理软件的终端对系统进行操作和维护。

OMS 子系统结构如图1－1所示：图1-1 操作维护系统结构图BSC中的NCM 是前后台网络通讯的接口模块。

负责前后台消息相互转发，即将后台来的命令消息转发至前台，将前台返回的结果消息转发至NCM 上的底层TCP/IP 通讯程序，由其送至后台。

OMS 作为CDMA BSS 系统的支持网络，本身构成一个相对独立的系统，其硬件设备由服务器、操作台、以太网集线器和BSC 组成，如图1-2所示。

OMS 的功能组成与OMS 的软件模块划分一一对应，即由配置管理、性能管理、告警管理、权限管理和系统工具组成。

图1－2 OMS组成1.2 实验准备在开始后台数据配置前，我们应先保证前后台的各种连接关系正确，这些连接分为内部连接和外部连接，只有连接关系正确，才能保证后台配置的数据能够同步到前台的单板上，使系统按照后台配置的数据运行。

移动通信原理实验报告移动通信原理实验报告1·实验目的1·1 理解移动通信的基本原理。

1·2 熟悉移动通信系统的组成部分和运行流程。

1·3 学习移动通信中的信号调制和解调技术。

2·实验设备和器件2·1 移动通信实验平台。

2·2 移动通信信号调制/解调器。

2·3 移动通信终端设备。

2·4 移动通信信道模拟器。

2·5 示波器、频谱仪等实验仪器。

3·实验步骤3·1 搭建移动通信实验平台。

3·2 进行信道模拟器的配置和参数设置。

3·3 进行移动通信终端设备的设置和连接。

3·4 进行信号调制和解调实验。

3·5 通过示波器和频谱仪观察调制和解调后的信号特性。

4·实验结果4·1 通过信道模拟器模拟不同信道环境下的信号传输，观察信号的衰减、多径效应等。

4·2 调制和解调后的信号经示波器和频谱仪观察，分析信号调制和解调的效果。

4·3 记录实验中不同参数的设置和观察结果，得出相应结论。

5·实验分析与讨论5·1 分析移动通信系统中各组成部分的作用和相互关系。

5·2 讨论不同信道环境对信号传输的影响，以及如何有效地减少信号衰减和多径效应。

5·3 分析信号调制和解调过程中的关键技术和算法。

6·实验总结6·1 总结本次实验的主要内容和目的。

6·2 分析实验结果的有效性和准确性。

6·3 提出对移动通信系统的改进和优化建议。

附件：1·实验平台搭建图纸。

2·实验数据记录表格。

3·示例调制和解调信号波形图。

法律名词及注释：1·移动通信：基于移动通信技术实现的无线通信方式。

2·信号调制：将数字信号转换成模拟信号的过程，以便在通信中传输。

移动通信原理实验报告移动通信原理实验报告引言移动通信是指在移动状态下进行通信的一种通信方式，它采用无线技术，使得用户可以在不受地理位置限制的情况下进行通信。

移动通信已经成为现代社会不可或缺的一部分，随着技术的发展，移动通信不断更新和改进。

本实验旨在通过实际操作，深入了解移动通信原理。

实验目的本实验的目的是通过模拟移动通信的场景，理解移动通信原理，并掌握移动通信系统的基本组成和工作原理。

实验所需材料- 方式实验平台- 移动通信模拟器软件实验步骤步骤一：设定信号传输参数1. 打开移动通信模拟器软件。

2. 进入参数设置界面，设定所需的信号传输参数，包括频率、速度等。

步骤二：建立通信连接1. 在模拟器中，选择一台方式作为发送方，另一台方式作为接收方。

2. 发送方方式输入要发送的信息，并发送按钮。

3. 接收方方式接收到信息后，显示在屏幕上。

步骤三：观察信号传输过程1. 在模拟器中，打开信号传输监测界面。

2. 观察信号的传输过程，包括信号的发送、接收、解码等。

实验结果与分析通过以上步骤，我们成功建立了一个移动通信的场景，并完成了信息的传输。

在信号传输过程中，我们可以清楚地观察到信号的发送和接收过程，并对信号进行解码。

这些实验结果表明我们对移动通信原理有了更深入的了解。

实验本实验通过模拟移动通信的场景，使我们更深入地了解了移动通信原理。

通过实际操作，我们掌握了移动通信系统的基本组成和工作原理。

通过实验，我们还发现移动通信的信号传输过程中存在一定的延迟，这对于实时通信是一个挑战。

我们还发现，移动通信系统需要不断改进和优化，以满足不断增长的通信需求。

参考文献- 移动通信技术原理与应用，X，年。

- 移动通信系统设计与实现，X，年。

以上是对移动通信原理实验的报告，通过本次实验，我们深入了解了移动通信的基本原理，并掌握了移动通信系统的基本组成和工作原理。

本实验为我们今后在移动通信领域的学习和研究奠定了基础。

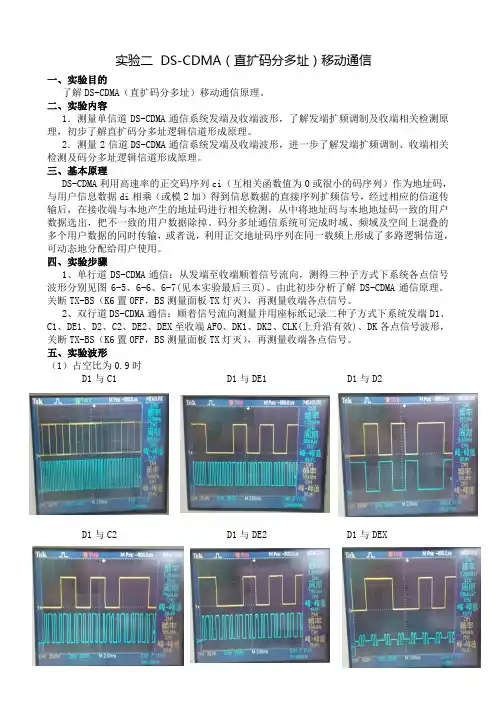

实验二 DS-CDMA（直扩码分多址）移动通信一、实验目的了解DS-CDMA（直扩码分多址）移动通信原理。

二、实验内容1．测量单信道DS-CDMA通信系统发端及收端波形，了解发端扩频调制及收端相关检测原理，初步了解直扩码分多址逻辑信道形成原理。

2．测量2信道DS-CDMA通信系统发端及收端波形，进一步了解发端扩频调制、收端相关检测及码分多址逻辑信道形成原理。

三、基本原理DS-CDMA利用高速率的正交码序列ci（互相关函数值为0或很小的码序列）作为地址码，与用户信息数据di相乘（或模2加）得到信息数据的直接序列扩频信号，经过相应的信道传输后，在接收端与本地产生的地址码进行相关检测，从中将地址码与本地地址码一致的用户数据选出，把不一致的用户数据除掉。

码分多址通信系统可完成时域、频域及空间上混叠的多个用户数据的同时传输，或者说，利用正交地址码序列在同一载频上形成了多路逻辑信道，可动态地分配给用户使用。

四、实验步骤1、单行道DS-CDMA通信：从发端至收端顺着信号流向，测得三种子方式下系统各点信号波形分别见图6-5、6-6、6-7(见本实验最后三页)。

由此初步分析了解DS-CDMA通信原理。

关断TX-BS（K6置OFF，BS测量面板TX灯灭），再测量收端各点信号。

2、双行道DS-CDMA通信：顺着信号流向测量并用座标纸记录二种子方式下系统发端D1、C1、DE1、D2、C2、DE2、DEX至收端AFO、DK1、DK2、CLK(上升沿有效)、DK各点信号波形，关断TX-BS（K6置OFF，BS测量面板TX灯灭），再测量收端各点信号。

五、实验波形（1）占空比为0.9时D1与C1 D1与DE1 D1与D2D1与C2 D1与DE2 D1与DEXD1与CLK D1与DK（2）占空比为0.9时D1与C1 D1与DE1 D1与D2 D1与C2 D1与DE2 D1与DEXD1与CLK D1与DK六、思考题1.分析同一载频上的二个DS-CDMA逻辑信道是如何形成的，总结DS-CDMA通信工作原理。

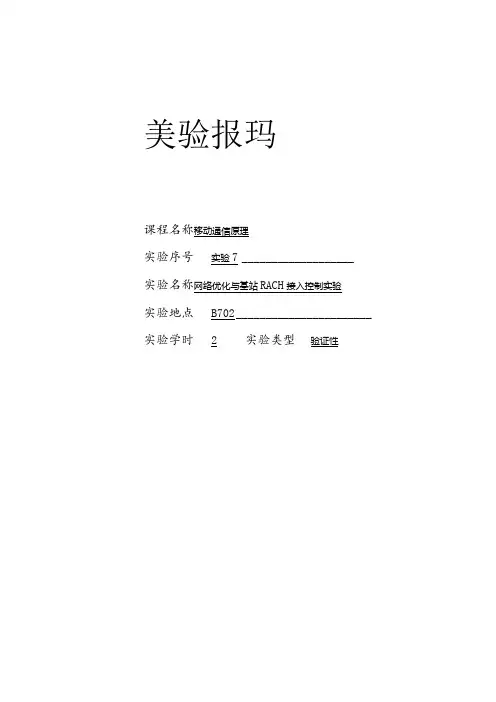

美验报玛课程名称移动通信原理实验序号实验7 ___________________实验名称网络优化与基站RACH接入控制实验实验地点B702 _______________________ 实验学时 2 实验类型验证性一、实验目的及要求1.了解GSM移动系统中基站的RACH信道控制工作原理；二、实验原理与内容内容：1.GSu移动系统中基站的功能；2.GSM移动系统物理信道和逻辑信道；3.GSM移动系统的帧结构；实验原理：（一）、GSM规范中关于无线分级接入参数的定义无线参数名：接入等级控制，原名：cell_bar_access_classo在某些特殊的情况下,运营商希望在某些特殊区域中禁止全部或部分移动台发出接入请求或寻呼响应请求。

例如，在某些地区出现紧急状态或某个GSM公用陆地移动网发生严重故障等等。

因此，GSM规范（02.11）规定一般给每一个GSU用户（一般用户）分配•个接入等级。

接入等级分为等级0至等级9等十种，它们储存于移动用户的SIM卡中。

对于一些特殊用户GSM规范保留有5个特殊的接入等级，即等级11至等级15o这些等级通常具有较高的接入优先级。

特殊用户同时可以拥有一个或多个接入等级（11~15之间），它们的接入等级同样储存于用户的SlU 卡中。

接入等级的分配如下：等级0~9,普通用户；等级11,用于PLMN的管理等；等级12,安全部门应用；等级13,公用事业部门（如水、煤气等）；等级14,紧急业务；等级15,PLMN职员。

接入等级为0~9的用户，其接入权力同时适用于归属的PLMN和拜访的PLMN；接入等级为11和15的用户，其接入权力仅适用于归属的PLMN；接入等级为12、13、14的用户，其接入权力适用于归属PLMN所属的国家区域内。

接入等级为11~15的用户比接入等级为0~9的用户具有较高的接入优先级,但在接入等级0~9之间以及在接入等级11~15之间，接入等级数值的大小并不表示接入优先级的高低。

湘潭大学移动通信实验报告实验6-GSM及GPRS移动台短消息发送及接收实验第一篇：湘潭大学移动通信实验报告实验6-GSM及GPRS移动台短消息发送及接收实验实验四、GSM/GPRS移动台短消息发送及接收实验一、实验目的通过本实验了解SMS短消息服务的基本知识，了解GSM系统短消息发送和接收流程。

二、基本原理1、短消息业务分类短消息业务与语音传输及传真一样，同为GSM数字蜂窝移动通用网络提供的主要电信业务，它通过无线控制信道进行传输，经短消息业务中心完成存储和转发，每个短消息的信息量限制为140个字节。

在短消息的可靠传递基础上，GSM网络与互联网技术的结合将给目前以提供话音业务为主的GSM移动通信网络带来新的生机。

SMS信息容量小，信息表现形式单一。

GSM PhaseⅡ+ 所规范的增强型短信业务（EMS Enhanced Message Services）将多个SMS 通道联合使用，可以发送十余倍于短信的信息，使短信业务从传送文本扩展到传送黑白图片、简单动画或铃声下载，但其承载的信息量还是极有限的。

在GSM网（G网）引入GPRS分组承载通道后，SMS 可以分流到GPRS承载通道上，加大了SMS的信息容量，降低了信令信道的负荷。

短消息业务包括移动台之间点对点短消息业务和小区广播式短消息业务。

点对点短消息（Point to Point Short Message）是通过移动通信网的信令信道传送简短文字信息的业务。

在移动台空闲期间利用GSM 网的无线独立专用信道（SDCCH）；在通话期间利用慢速伴随信道（SACCH）收/发短消息，故在移动台空闲或通话期间均可收/发短消息。

最大消息长度为140字节。

点对点的短消息服务可以实现双向计费性传送。

它提供的服务方向可以是固定用户接向移动用户，或者相反。

固定用户不必关注移动用户所在的位置。

短消息服务必然导致短消息服务器的出现，它们是短消息服务中心SMSC（Short Message Service Centre）或服务中心SC（Service Centre）。

移动通信原理的实验报告范文移动通信原理的实验报告范文一、实验目的1、掌握用数字环提取位同步信号的原理及对信息代码的要求。

2、掌握位同步器的同步建立时间、同步保持时间、位同步信号同步抖动等概念。

二、实验内容1、观察数字环的失锁状态和锁定状态。

2、观察数字环锁定状态下位同步信号的相位抖动现象及相位抖动大小与固有频差的关系。

3、观察数字环位同步器的同步保持时间与固有频差之间的关系。

三、实验器材1、移动通信原理实验箱2、20M双踪示波器一台一台四、实验步骤1、安装好发射天线和接收天线。

2、插上电源线，打开主机箱右侧的.交流开关，再按下开关POWER301、POWER302、POWER401和POWER402，对应的发光二极管LED301、LED302、LED401和LED402发光，CDMA系统的发射机和接收机均开始工作。

3、发射机拨位开关“信码速率”、“扩频码速率”、“扩频”均拨下，“编码”拨上，接收机拨位开关“信码速率”、“扩频码速率”、“跟踪”均拨下，“调制信号输入”和“解码”拨上。

此时系统的信码速率为1Kbit/s，扩频码速率为100Kbit/s。

将“第一路”连接，“第二路”断开，这时发射机发射的是第一路信号。

将拨码开关“GOLD3置位”拨为与“GOLD1置位”一致。

4、根据实验四中步骤8～11的方法，调节“捕获”和“跟踪”旋钮，使接收机与发送机GOLD码完全一致。

5、根据实验五中步骤6～7的方法，调节“频率调节”旋钮，恢复出相干载波。

6、用示波器双踪同时观察“整形前”和“整形电平”，并将双通道置于直流耦合，零电平、电压设为一致。

调节“整形”旋钮，使整形电平置于“整形前”波形上部凸出部分。

用示波器观察“整形后”的波形，并与“整形前”比较，如完全相同，则整形电平调节正确。

7、用示波器观察接收机“BS”信号，该点即为接收机恢复出的位同步信号，将其与发射机的“S1-BS”进行比较。

8、改变系统的信码速率，按“发射机复位”和“接收机复位”键，通过与发射机的“S1-BS”对比观察“BS”信号的变化。

课程实验报告题目：CDMA解扩实验学院通信与信息工程学院学生姓名班级学号指导教师开课学院日期CDMA解扩实验CDMA扩频调制一、实验目的1.了解扩频调制的基本概念；2. 掌握PN码的概念以及m序列的生成方法；3. 掌握扩频调制过程中信号频谱的变化规律。

二、预备知识1.不同多址接入方式（TDMA、FDMA、CDMA）的区别；2.扩频码的种类与应用；3. 扩频码的基本性质。

三、实验仪器1、移动通信实验箱一台；2、台式计算机一台；一、实验原理m序列是最长线性反馈移位寄存器序列的简称，它是由带线性反馈的移位器产生的周期最长的一种序列。

如果把两个m序列发生器产生的优选对序列模二相加，则产生一个新的码序列，即Gold码序列。

实验中三种可选的扩频序列分别是长度为15的m序列、长度为31的m序列以及长度为31的Gold序列。

1.长度为15的m序列由4级移存器产生，反馈器如图2.1.1所示。

初始状态 1 0 0 01 1 0 01 1 1 01 1 1 10 1 1 11 0 1 10 1 0 11 0 1 01 1 0 10 1 1 00 0 1 11 0 0 10 1 0 00 0 1 00 0 0 1……………………………….1 0 0 0图 2.1.1 长度为15的m 序列的生成2.长度为31的m 序列由5级移存器产生，反馈器如图2.1.2所示。

图 2.1.2 长度为31的m 序列的生成3. 长度为31的gold 序列:Gold 码是Gold 于1967年提出的，它是用一对优选的周期和速率均相同的m 序列模二加后得到的。

其构成原理如图2.1.3所示。

图2.1.3 Gold 码发生器两个m 序列发生器的级数相同，即n n n ==21。

如果两个m 序列相对相移不同，所得Gold 码 21m m ⊕到的是不同的Gold 码序列。

对n 级m 序列，共有12-n 个不同相位，所以通过模二加后可得到12-n 个Gold 码序列，这些码序列的周期均为12-n ，如图2.1.4所示。

数字移动通信原理实验报告专业: ______通信工程学院_______________ 班级学号: ____________________________ 学生姓名: ____________________________ 实验地点: 南湖校区, 1512指导教师: 曲良东日期____2013年6月18日___________数字移动通信原理实验报告GSM移动通信系统实验一、实验目的1、了解GSM接续过程中的信令交互，GSM信道编解码原理，FDD/TDMA技术在GSM系统中的应用。

2、掌握通话时GSM手机发射信号频谱的测量方法，不同GSM逻辑信道上的信道编解码实验方法，上下行突发脉冲序列的时间偏移测量方法，GSM手机入网、手机主呼和被呼实验方法，GSM手机发信载频包络、手机发信机射频功率控制指标的测试方法。

二、实验内容1、GSM频谱分析实验通过实验箱测量手机发射信号的GMSK频谱，并画出频谱图。

2、GSM信道编解码实验广播控制信道（BCCH）、独立专用控制信道（SDCCH）、慢速随路控制信道（SACCH）、快速随路控制信道（FACCH）的编码和解码。

3、FDD/TDMA原理实验（1）观察移动台入网时，控制信道的上下行常规突发的时间偏移，画出波形图。

（2）观察移动台与实验箱进行通话时，业务信道的上下行常规突发的时间偏移，画出波形图。

4、GSM手机入网、手机主呼和手机被呼语音通话实验5、GSM移动台发信机技术指标及测试实验（1）手机发信载频包络指标的测试。

（2）手机发信机射频功率控制指标的测试。

（3）画出IF_1M和RX_PWR的波形。

三、实验器材1、GSM移动通信实验系统一台2、GSM手机一部１无线通信原理实验报告２3、200MHz 双踪示波器 一台四、实验原理 1，GSM 频谱分析实验快速傅立叶变换的基本原理快速傅立叶变换是快速计算DFT 的算法的简称。

对一个有限长序列，其傅立叶表示称为离散傅立叶变换（DFT ），而一个周期序列的傅立叶表示称为DFS 。

《移动通信》实验移动通信实验实验目的本实验旨在通过搭建移动通信实验环境，加深对移动通信原理的理解，并通过实际操作掌握移动通信系统的工作原理。

实验背景随着移动通信技术的快速发展，移动通信已经成为人们日常生活中必不可少的一部分。

了解移动通信的原理和技术对于我们更好地使用和了解移动通信设备和服务，具有重要意义。

实验材料- 移动通信设备（方式、模拟器等）- 移动通信实验平台- 移动通信软件（如移动通信数据分析软件）实验步骤1. 搭建移动通信实验环境- 将移动通信设备连接到计算机上- 安装移动通信软件2. 打开移动通信软件- 软件图标，打开移动通信软件3. 选择移动通信频段- 在软件中选择要使用的移动通信频段，如GSM、CDMA、LTE等4. 进行通信- 在软件中选择要发送的信息内容和接收方- 发送按钮，进行通信- 观察通信过程和结果5. 分析通信数据- 利用移动通信数据分析软件，对通信数据进行分析和处理- 分析通信质量、传输速率等指标6. 实验- 实验过程中遇到的问题和解决方法- 实验结果，讨论实验中发现的现象和原因实验注意事项- 在进行实验前，确保移动通信设备和软件的正常运行- 实验过程中注意安全，避免操作失误导致损坏设备- 实验结束后，及时关闭移动通信软件和相关设备，保持实验环境的整洁实验拓展本实验只是基础的移动通信实验，还可以进一步对移动通信系统进行深入研究，如：- 研究不同移动通信标准的特点和优缺点- 分析移动通信网络的拓扑结构和路由原理- 探究移动通信设备对人体健康的影响结论通过本次实验，我们成功搭建了移动通信实验环境，并通过实际操作加深了对移动通信系统的理解。

移动通信技术的应用已经成为现代社会的基础设施之一，通过实验的学习，我们能更好地使用和了解移动通信设备和服务，提升自身的科技素养。

移动通信实验的重要意义不仅在于理论的学习，更在于实践的体验，为将来的职业发展打下坚实的基础。

电子信息工程系实验报告课程名称：移动通信技术实验项目名称：CDMA 移动通信系统实验 实验时间：班级：通信091 姓名：Jxairy 学 号： 实 验 目 的:1、掌握CDMA （码分多址）的基本原理。

2、了解DS-CDMA （直扩码分多址）移动通信系统原理及组成。

实 验 设 备:1、移动通信实验原理实验箱 一台2、20M 双踪示波器 一台 实 验 内 容:1、测量单信道DS-CDMA 通信系统发射机和接收机各点波形，了解发射机扩频调制及接收机相关检测的原理。

2、测量2信道DS-CDMA 通信系统发射机和接收机各点波形，进一步了解发端扩频调制、收端相关检测及码分多址逻辑信道形成原理。

实 验 原 理：1、DS-CDMA 移动通信系统2、DS-CDMA 移动通信的关键技术（1）正交码序列的研究、选择及配置。

（2）为克服远近效应，要进行精确，快速的发射功率控制。

（3）地址码同步：伪随机码的同步一般分两步进行，第一步是搜索和捕获伪随机的初始相位，使发端的码相位误差小于1bit ，这就可保证解扩后的信号通过相关器后面的窄带中频滤波器，通常称第一步为初十同步或捕获；第二步是在初始同步的基础上，使码相位误差进一步减少，使所建立的同步保持下去，通常称这一步为跟踪。

捕获：常用的捕获方法有滑动相关法、前置同步码法、发射参考信号法、突发同步法和匹配滤波器同步法。

在CDMA系统接收端，捕获的实现大多采用滑动相关法。

跟踪：实现跟踪也是利用伪随机码的相关特性实现的。

一般采用延迟锁相环来实现。

实验步骤及结果：1.安装好发射天线和接收天线。

2.插上电源线，打开主机箱右侧的交流开关，再按下开关POWER301、POWER302、POWER401和POWER402，对应的发光二极管LED301、LED302、LED401和LED402发光，CDMA系统的发射机和接收机均开始工作。

3.发射机拨位开关“信码速率”、“扩频码速率”、“扩频”、“编码”均拨下，拨码开关“GOLD1置位”和“GOLD2置位”设置为不同。

移动通信原理实验报告移动通信原理实验报告实验目的本次实验的目的是通过分析和理解移动通信原理，掌握移动通信系统的工作原理和基本概念，并在实际的实验中对移动通信系统进行搭建和测试。

实验器材移动方式终端（方式）电脑移动通信实验平台实验原理移动通信是指通过无线电波传输数据和声音的通信方式。

移动通信系统由移动方式终端、基站和交换网组成。

移动方式终端是移动通信系统的用户设备，基站主要负责将移动方式终端发送的信号转发到交换网中，交换网则进行信号的路由和处理。

移动通信系统采用了多址技术来实现多用户通信的能力。

多址技术将频率、时隙和码分用于多用户的通信，使得多个用户可以使用同一个频率进行通信而不互相干扰。

实验中的移动通信系统采用了CDMA（ Division Multiple Access）技术，即码分多址技术。

CDMA技术通过给每个用户分配唯一的码片序列，使得多用户可以在同一个频段进行通信，而无需频率的划分和复用。

实验步骤1. ，将移动方式终端和电脑连接起来，确保电脑可以识别到移动方式终端。

2. 打开移动通信实验平台的控制界面，并设置相应的参数。

参数包括基站的频率、码片等信息。

3. 在移动方式终端上登录到移动通信系统，并设置相关的用户参数。

用户参数包括方式号码等信息。

4. 开始进行通信测试。

可以发送短信、拨打方式等方式进行测试。

5. 分析测试结果，根据信号质量和通信质量等指标评估移动通信系统的性能。

实验结果经过实验测试，我们成功地搭建了移动通信系统，并进行了相关的通信测试。

实验结果显示，移动通信系统具有较好的信号质量和通信质量，能够满足用户的通信需求。

实验通过本次实验，我们深入理解了移动通信原理和CDMA技术。

移动通信系统的搭建和测试过程使我们更加熟悉了移动通信系统的工作原理和相关参数的设置。

我们也对移动通信系统的性能进行了评估和分析。

移动通信技术是现代通信领域的重要技术之一，广泛应用于移动方式、无线网络等领域。

移动通信原理实验报告
实验报告：移动通信原理
1.引言
本实验旨在通过实际操作和观察，探究移动通信原理，了解移动通信技术的基本原理和相关概念。

2.实验设备和材料
●移动通信设备终端
●基站接入控制器
●移动通信网络
●电脑和相关软件
3.实验步骤
3.1 设置实验环境
●连接移动通信设备终端和基站接入控制器
●打开电脑并安装相关软件
3.2 进行信号传输测试
●在终端设备上输入指定移动通信网络的接入点名称(APN)
●通过基站接入控制器连接到移动通信网络
●在终端设备上发送数据，观察数据的传输情况
3.3 进行通话测试
●在终端设备上拨打方式号码
●观察呼叫成功率和通话质量
3.4 进行短信发送测试
●在终端设备上发送短信
●观察短信发送成功率和传输时间
4.实验结果分析
根据实验步骤中观察到的结果，分析移动通信原理下的信号传输、通话、短信发送等方面的表现和性能。

5.实验总结
在本实验中，我们通过实际操作和观察，加深了对移动通信原理的理解。

移动通信技术的不断发展使得人们可以快速、稳定地进行语音通信和数据传输，为人们的生活带来了极大的便利。

附件：
本文档无附件。

法律名词及注释：
●APN（Access Point Name）：接入点名称，移动通信网络中用于识别终端设备的标识符。

●基站接入控制器：移动通信网络中用于处理终端设备与网络之间的通信和控制的设备。

移动通信原理实验报告移动通信原理实验报告1. 引言移动通信是指在无线环境下进行的通信方式，可以实现移动终端之间的语音、数据和视频等信息的传输。

本实验旨在通过实际操作，了解移动通信的原理和相关技术。

2. 实验目的掌握移动通信原理的基本概念和原理熟悉移动通信网络的组成和工作原理学习配置和调试移动通信网络设备3. 实验设备与材料移动通信实验设备电脑数据线移动通信网络模拟软件4. 实验内容1. 搭建移动通信网络实验环境2. 配置移动通信网络设备3. 进行移动通信网络测试4. 分析实验结果并撰写实验报告5. 实验步骤5.1 搭建移动通信网络实验环境在实验室内搭建移动通信网络实验环境，包括基站、接入网、核心网等设备，并连接电源和数据线。

5.2 配置移动通信网络设备使用电脑连接到移动通信网络设备，并通过网络配置工具进行设备的初始化和参数配置。

5.3 进行移动通信网络测试在配置完成后，进行移动通信网络的功能和性能测试，包括信号传输、数据传输等。

5.4 分析实验结果并撰写实验报告根据实验结果，对移动通信网络的性能和问题进行分析，并撰写实验报告，包括实验目的、实验设备与材料、实验内容、实验步骤和实验结果等。

6. 实验结果与分析经过实验测试，移动通信网络正常工作，信号传输和数据传输稳定可靠。

通过对实验结果的分析，发现网络中存在一些瓶颈，需要进一步优化和改进网络配置。

7.本实验通过搭建移动通信网络实验环境和进行实验测试，深入了解了移动通信原理和相关技术。

通过对实验结果的分析，可以得出：移动通信网络具有较好的信号传输和数据传输性能，但还存在一些问题需要解决。

8.通过本次实验，我们进一步了解了移动通信原理和网络配置技术。

在今后的学习和研究中，我们将继续深入探索移动通信领域，不断提升自己的技术水平。

参考文献[1] 移动通信原理与技术，某某出版社，2008.[2] 无线通信技术导论，某某出版社，2010.致谢感谢实验室老师的指导和帮助，在实验过程中给予了我们许多帮助和鼓励！。

实验三移动终端原理实验一、实验目的1. 了解GSM数字移动通信系统物理层的基本流程；2．了解移动通信终端的语音通信过程；3．了解GSM系统的TDMA时隙和帧结构，以及移动台的编解码技术。

二、实验原理在第一部分中，通过基础实验，掌握了移动通信过程中的A/D转换和D/A转换、信源编码/解码（语音压缩编码）、信道编码/解码、扩频/解扩、数字调制/解调等内容。

在本节实验中，结合第二代数字通信系统GSM系统的特点，将上述实验内容放到GSM系统实验中，除了了解GSM移动通信系统，同时加深上述各个过程在移动通信系统各个环节的作用。

先对GSM移动通信系统语音通信的几个环节做简单的介绍：1.语音编码技术GSM系统中语音编码采用的是声码器和波形编码器的混合型编码器，全称为线性预测编码-长期预测编码-规则脉冲激励编码器（LPC-LTP-RPE），简称为规则脉冲激励线性预测编码器（RPE-LTP），其中LPC+LTP为声源编码，RPE为波形编码，再通过复用器混合完成模拟语音信号的数字编码。

2.信道编码技术GSM语音编码器每20ms输出一帧比特数据，各比特对信号质量的影响程度是不同的，其中一些比特出现差错时，会对信号质量产生严重的影响，而有些比特出现差错时，对信号质量并不会产生太大的影响。

因此，移动通信系统中，在信源编码之后，应对一些对信号质量影响重大的比特进行差错控制编码，使由于系统传输所造成的误码能够得到纠正，保证系统的通信质量。

之后，对码元数据进行约束长度为5，编码效率为1/2的（2，1，5）卷积编码。

GSM系统在信道编码之后还进行了两次交织。

由于实验系统资源有限，在因此实验中，并没有加入交织的环节，希望感兴趣的同学，可以查阅资料自行了解。

在此不再赘述。

3.调制GSM系统采用了GMSK的调制方式。

GMSK调制在前面章节有专门介绍，在此不再赘述。

4.无线传输方式GSM系统采用时分多址（TDMA），频分多址（FDMA）和频分双工（FDD）制式。
