给排水符号一、引言给排水符号是工程图中常见的一种图形符号，用于表示建筑物内部给水系统和排水系统的布置和连接方式. 掌握给排水符号对于建筑设计者和施工人员来说非常重要，能够全面理解工程图纸并正确安装给水管道和排水设备，保证工程质量。
本文将介绍常见的给排水符号以及它们在工程图中的应用。

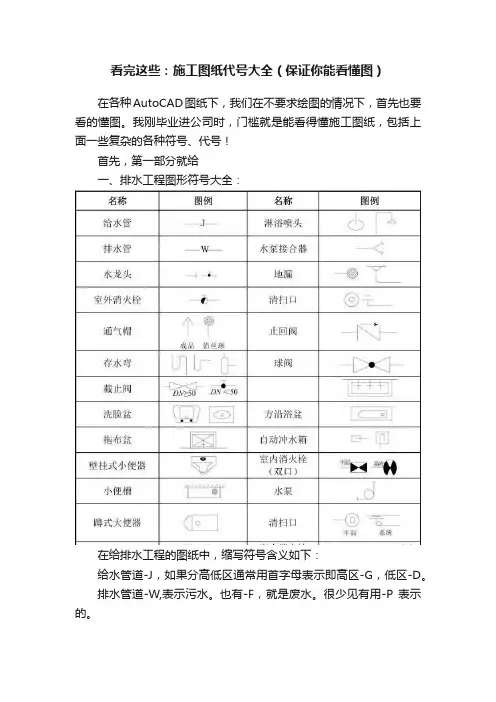

二、常见给水符号及其含义1. 给水管道符号给水管道符号用于表示给水系统的管道线路以及其连接方式。
常见的给水管道符号包括：- 直线段管道：表示直线的给水管道，通常用直线实线表示。
- 弯管：表示给水管道的转弯部分，可以是90度或其他角度的直角弯管，用弧线表示。
- 分岔管：表示给水管道的分岔口，通常是一个主管道分成两个或多个支管道的连接点，用符号“T”表示。
- 弯头：表示给水管道的弯曲连接，通常用符号“L”或者“U”表示。
- 阀门：表示给水管道上的阀门，用不同的图形表示不同类型的阀门，如：球阀、闸阀、蝶阀等。
2. 给水设备符号给水设备符号用于表示给水系统中的设备和装置。
常见的给水设备符号包括：- 水泵：表示给水系统中使用的水泵，通常用一个三角形表示。
- 水箱：表示给水系统中的水箱，用长方形或矩形表示。
- 水表：表示给水系统中的水表，用一个矩形和表头表示。
- 净水机：表示给水系统中的净水设备，通常用一个倒三角形表示。
三、常见排水符号及其含义1. 排水管道符号排水管道符号用于表示排水系统的管道线路以及其连接方式。
常见的排水管道符号包括：- 直线段管道：表示直线的排水管道，通常用直线虚线表示。
- 弯管：表示排水管道的转弯部分，可以是90度或其他角度的直角弯管，用弧线虚线表示。
- 分岔管：表示排水管道的分岔口，通常是一个主管道分成两个或多个支管道的连接点，用符号“Y”表示。
- 排水口：表示排水管道的出口，用一个倒三角形表示。
- 下水道口：表示排水系统中的下水道口，通常用一个矩形表示。
2. 排水设备符号排水设备符号用于表示排水系统中的设备和装置。
