1.1已知数据：
推力载荷：150KN行程：150mm
速度：1mm/sec
安装方式：后法兰
1.2设计内容及完成的工作量
1）根据给定要求完成装配图和所有非标零件图2）完成全部零件三维实体造型，并进行装配3）完成标准件的计算选型
4）完成非标零件精度设计
5）编写设计计算说明书一份
6）原动机经联轴器驱动泵类负载
摘要 液压缸是液压系统中最广泛应用的一种液压执行元件。液压缸是将液压泵输出的压力能转换为机械能的执行元件,它主要是用来输出直线运动。 液压传动和液力传动均是以液体作为工作介质来进行能量传递的传动方式。液压传动主要是利用液体的压力能来传递能量；而液力传动则主要是利用液体的动能来传递能量。由于液压传动有许多突出的优点，因此，它被广泛地应用于机械制造、工程建筑、石油化工、交通运输、军事器械、矿山冶金、轻工、农机、渔业、林业等各方面。同时，也被应用到航天航空、海洋开发、核能工程和地震预测等各个工程技术领域。 本文对液压缸参数化设计方法进行深入系统的研究,建立液压缸CAD原型软件系统,主要研究成果如下: 1.系统分析液压缸工作原理的基础上,归纳了液压缸的工作形式及主要安装形式。在分析液压缸主要部件结构特点的基础上,建立了基于装配的面向对象液压缸产品设计模型; 2.研究面向制造的产品特征建模技术,基于产品建模方法和面向对象技术,建立了基于特征的液压缸产品模型。研究了适用于液压缸参数化设计的标准件库建模方法及数据库建模技术,并据此建立了液压缸参数化数据库模型及基于装配的液压缸参数化模型; 3.建立液压缸参数化CAD系统模型,基于商用CAD软件,开发了液压缸参数化CAD软件原型系统。 关键词：液压缸；液压泵；液压传动；液力传动
Hydraulic cylinders are one of the hydraulic action components, which are widely used to transfer hydraulic power produced by pump to mechanical power with the manner of straight movement. Hydraulic transmission hydraulic transmission and are based on the liquid as energy transfer medium to the drive. Mainly the use of hydraulic fluid to transmit pressure to energy; and hydraulic transmission is mainly used to transfer the kinetic energy of liquid energy. As a result of hydraulic many prominent advantages, therefore, it is widely used in machine building, construction, petrochemical, transportation, military equipment, mine metallurgy, light industry, agricultural, fisheries, forestry and so on. At the same time, also be applied to aerospace, marine development, nuclear engineering and earthquake prediction in various fields of engineering and technology. In this paper, the parameters of the hydraulic cylinder design of the system to conduct in-depth research, the establishment of hydraulic cylinder CAD prototype software system, the main research results are as follows: 1. The working principle of hydraulic cylinder systems analysis on the basis of summed up the work of the form of hydraulic cylinder and the major form of installation. Analysis of hydraulic cylinders in the structural characteristics of the main components on the basis of the assembly based on object-oriented model of product design of hydraulic cylinder; 2. Research-oriented products feature modeling, product modeling based on object-oriented methods and technology, based on the characteristics of the hydraulic cylinder product model. Studied for parametric design of hydraulic cylinder of standard parts library and database modeling modeling techniques, and accordingly established a database of hydraulic cylinder model parameters and the hydraulic cylinder assembly based on the model parameters; 3. To establish fluid pressure cylinder of CAD system model parameters, based on the commercial CAD software, has developed a hydraulic cylinder Parametric CAD software prototype system. Key words：Hydraulic cylinder; hydraulic pump; hydraulic transmission; hydraulic transmission
液压缸设计说明书
1 设计课题 1.1设计要求 设计一台铣削专用机床液压系统用液压缸，要求液压系统完成的工作循环是：工件夹紧→工作台快进→工作台工进→工作台快退→工件松开。 1.2原始数据 运动部件的重力为25000N，快进、快退速度为5m/min，工进速度为100～1200mm/min，最大行程为400mm，其中工进行程为180mm，最大切削力为0N，采用平面导轨，夹紧缸的行程为20mm,夹紧力为30000N，夹紧时间为1s。
2 液压系统的发展概况 一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件（附件）和液压油。 由于液压技术广泛应用了高技术成果，如自动控制技术、计算机技术、微电子技术、磨擦磨损技术、可靠性技术及新工艺和新材料，使传统技术有了新的发展，也使液压系统和元件的质量、水平有一定的提高。尽管如此，走向二十一世纪的液压技术不可能有惊人的技术突破，应当主要靠现有技术的改进和扩展，不断扩大其应用领域以满足未来的要求。 液压系统在将机械能转换成压力能及反转换方面，已取得很大进展，但一直存在能量损耗，主要反映在系统的容积损失和机械损失上。如果全部压力能都能得到充分利用，则将使能量转换过程的效率得到显著提高。为减少压力能的损失，必须解决下面几个问题：减少元件和系统的内部压力损失，以减少功率损失。主要表现在改进元件内部流道的压力损失,采用集成化回路和铸造流道,可减少管道损失,同时还可减少漏油损失。
减少或消除系统的节流损失，尽量减少非安全需要的溢流量，避免采用节流系统来调节流量和压力。采用静压技术，新型密封材料，减少磨擦损失。发展小型化、轻量化、复合化、广泛发展通径电磁阀以及低功率电磁阀。改进液压系统性能，采用负荷传感系统，二次调节系统和采用蓄能器回路。为及时维护液压系统，防止污染对系统寿命和可靠性造成影响，必须发展新的污染检测方法，对污染进行在线测量，要及时调整，不允许滞后，以免由于处理不及时而造成损失。 液压系统维护已从过去简单的故障拆修，发展到故障预测，即发现故障苗头时，预先进行维修，清除故障隐患，避免设备恶性事故的发展。 要实现主动维护技术必须要加强液压系统故障诊断方法的研究，当前，凭有经验的维修技术人员的感宫和经验，经过看、听、触、测等判断找故障已不适于现代工业向大型化、连续化和现代化方向发展，必须使液压系统故障诊断现代化，加强专家系统的研究，要总结专家的知识,建立完整的、具有学习功能的专家知识库，并利用计算机根据输入的现象和知识库中知识，用推理机中存在的推理方法，推算出引出故障的原因，提高维修方案和预防措施。要进一步引发液压系统故障诊断专家系统通用工具软件，对于不同的液压系统只需修改和增减少量的规则。 另外，还应开发液压系统自补偿系统，包括自调整、自润滑、自校正，在故障发生之前，进市补偿，这是液压行业努力的方向。 电子技术和液压传动技术相结合，使传统的液压传协与控制技术增加了活力，扩大了应用领域。实现机电一体化能够提高工作可靠性，实
课程设计说明书 名称：液压缸设计 专业：机械设计制造及其自动化 班级：机制10-？班 姓名： 学号：06 指导教师姓名：徐鹏 设计起止日期：2013年7月8日——2013年7月12日
《液压与气压传动课程设计》任务书 一、设计题目：液压缸设计 二、数据： 推力大小：； 速比：； 行程：； 缸体型式：； 活塞杆外端连接型式：； 是否有导向：。 三、任务量： 液压缸总图：2号（手工绘制）； 零件图：3号(手工绘制)； 说明书：液压缸的设计及计算说明书（手写）。 指导教师：徐鹏2013年7月8 日 课程设计成绩评定单
液压缸设计指导书 机械工程学院 机设教研室
一、设计目的 油缸是液压传动系统中实现往复运动和小于360°回摆运动的液压执行元件。具有结构简单，工作可靠，制造容易以及使用维护方便、低速稳定性好等优点。因此，广泛应用于工业生产各部门。其主要应用有：工程机械中挖掘机和装载机的铲装机构和提升机构，起重机械中汽车起重机的伸缩臂和支腿机构，矿山机械中的液压支架及采煤机的滚筒调高装置，建筑机械中的打桩机，冶金机械中的压力机，汽车工业中自卸式汽车和高空作业车，智能机械中的模拟驾驶舱、机器人、火箭的发射装置等。它们所用的都是直线往复运动油缸，即推力油缸。所以进一步研究和改进液压缸的设计制造，提高液压缸的工作寿命及其性能，对于更好的利用液压传动具有十分重要的意义。 通过学生自己独立地完成指定的课程设计任务，提高理论联系实际、分析问题和解决问题的能力，学会查阅参考书和工具书的方法，提高编写技术文件的能力，进一步加强设计计算和制图等基本技能的训练，为毕业后成为一名出色的机械工程师打好基础。 为此，编写了这本“液压缸设计指导书”，供机械专业学生学习液压传动课程及课程设计时参考。 二、设计要求 1、每个参加课程设计的学生，都必须独立按期完成设计任务书所规定的设计任务。 2、设计说明书和设计计算书要层次清楚，文字通顺，书写工整，简明扼要，论据充分。计算公式不必进行推导，但应注明公式中多符号的意义，代入数据得出结果即可。 3、说明书要有插图，且插图要清晰、工整，并选取适当此例。说明书的最后要附上草图。 4、绘制工作图应遵守机械制图的有关规定，符合国家标准。 5、学生在完成说明书、图纸后，准备进行答辩，最后进行成绩评定。 三、设计任务 设计任务由指导教师根据学生实际情况及所收集资料情况确定。最后人均一题，避免重复。 四、设计依据和设计步骤 油缸是液压传动的执行元件，它与主机及主机的工作结构有着直接的联系。不同的机型和工作机构对油缸则有不同的工作要求。因此在设计油缸之前，首先应了解下列这些作为设计原始依据的主要内容。主机的用途和工作条件，工作机构的结构特点，负载值，速度，行程大小和动作要求，液压系统所选定的工作压力和流量等。 油缸的设计内容和步骤大致如下： 1、液压缸类型和多部分结构的选择。 2、确定基本参数。主要包括工作负载、工作速度（当有速度要求时）、工作行程、导向长度、缸筒内径及活塞杆直径等。 3、强度和稳定性计算。其中包括缸筒壁厚、外径和缸底厚度的强度计算，活塞杆强度和稳定性验算，以及各连接部分的强度计算。 4、导向、密封、防尘、排气和缓冲等装置的设计。 5、整理设计说明书。绘制工作图。 应该指出，不同类型和结构的油缸，其设计内容量是不同的，而且各参数之间需要综合考虑反复验算才能得出比较满意的结果。因此设计步骤不可能是固定不变的。 五、结构型式的确定
液压缸是液压传动的执行元件，它和主机工作机构有直接的联系，对于不同的机种和机构，液压缸具有不同的用途和工作要求。因此，在设计液压缸之前，必须对整个液压系统进行工况分析，编制负载图，选定系统的工作压力(详见第九章)，然后根据使用要求选择结构类型，按负载情况、运动要求、最大行程等确定其主要工作尺寸，进行强度、稳定性和缓冲验算，最后再进行结构设计。 1.液压缸的设计内容和步骤 (1)选择液压缸的类型和各部分结构形式。 (2)确定液压缸的工作参数和结构尺寸。 (3)结构强度、刚度的计算和校核。 (4)导向、密封、防尘、排气和缓冲等装置的设计。 (5)绘制装配图、零件图、编写设计说明书。 下面只着重介绍几项设计工作。 2.计算液压缸的结构尺寸液压缸的结构尺寸主要有三个：缸筒内径D、活塞杆外径d和缸筒长度L。 (1)缸筒内径D。液压缸的缸筒内径D是根据负载的大小来选定工作压力或往返运动速度比，求得液压缸的有效工作面积，从而得到缸筒内径D，再从GB2348—80标准中选取最近的标准值作为所设计的缸筒内径。 根据负载和工作压力的大小确定D： ①以无杆腔作工作腔时 (4-32) ②以有杆腔作工作腔时 (4-33) 式中：pI为缸工作腔的工作压力，可根据机床类型或负载的大小来确定；Fmax 为最大作用负载。 (2)活塞杆外径d。活塞杆外径d通常先从满足速度或速度比的要求来选择，然后再校核其结构强度和稳定性。若速度比为λv，则该处应有一个带根号的式子： (4-34) 也可根据活塞杆受力状况来确定，一般为受拉力作用时，d=0.3～0.5D。 受压力作用时： pI＜5MPa时，d=0.5～0.55D 5MPa＜pI＜7MPa时，d=0.6～0.7D pI＞7MPa时,d=0.7D (3)缸筒长度L。缸筒长度L由最大工作行程长度加上各种结构需要来确定，即：L=l+B+A+M+C 式中：l为活塞的最大工作行程；B为活塞宽度，一般为(0.6-1)D;A为活塞杆导
晋中学院本科毕业设计 题目液压缸组件设计 院系机械学院 专业机械设计制造及其自动化姓名刘晓萍 学号0914112114 学习年限2009年9月至2013年6月指导教师李彩联职称讲师 申请学位工学学士学位 2013年05 月30 日
液压缸组件设计 学生姓名：刘晓萍指导教师：李彩联 摘要：在液压与气压传动系统中，会经常用到液压活塞缸的形式，它广泛地存在于各个领域中。通常活塞缸的组成部分是缸底、缸筒、活塞、活塞杆和端盖等主要部件。有时，在液压缸的连接处，比如缸体和缸盖法兰部分，缸盖与活塞部分，活塞与活塞杆部分等需要安装密封装置，以减少和防止外部灰尘或者内部油液的进出和泄露。缸体的运动过程中，由于惯性、速度、质量等原因，活塞在运动到行程终端时会与缸底发生碰撞，从而引起能量的损失和传动失衡，因此需要在缸体内部安装缓冲装置。此外，在必要时还需要在液压缸体的某些部位安装排气装置和防尘装置以使整个传动机构精度提高、效率提升。液压缸的设计需要根据已给数据和要求来进行，对液压缸的结构进行设计、选择、检验、制造等方面的考虑。 关键字：活塞；活塞杆；缸盖；缸体；
Design specification of the hydraulic cylinder assembly Author’s Name:Liu Xiaoping Tutor:Li Cailian ABSTRACT：The piston cylinder usually be used in the hydraulic and pneumatic drive system,the main part of the piston cylinder is bottom, cylinder, piston, piston rod and cover. To prevent the working medium to the outside of the cylinder or by a high-pressure chamber to the low pressure chamber leakage, a seal between the cylinder cover, piston and piston rod, piston rod with end caps, piston and cylinder device. The outside of the end cap is also equipped with dust-proof device. In order to prevent impact cylinder head, piston rapid movement to the stroke end cushioning device may also be provided in the end portion of the cylinder. The basic part of the cylinder by cylinder assembly, the piston assembly, the sealing member, and a buffer, the connection member. Further, according to the needs cylinder is also provided with the exhaust means and dustproof device. During the design of the hydraulic cylinder, in accordance with the requirements of the working pressure, velocity, working conditions, processing and disassembly repair sum considering the structure of the various parts of the cylinder. KEYWORDS：piston；piston rod；cylinder head；cylinder
液压缸计算公式 1、液压缸内径和活塞杆直径的确定 液压缸的材料选为Q235无缝钢管，活塞杆的材料选为Q235 液压缸内径: 4，F4== D,3.14，,p F:负载力 (N) 2A:无杆腔面积 () mm P:供油压力 (MPa) D:缸筒内径 (mm) :缸筒外径 (mm) D1 2、缸筒壁厚计算 π×,??ηδσψμ 1)当δ/D?0.08时 pDmax,,(mm) 02,p 2)当δ/D=0.08~0.3时 pDmax,,(mm) 02.3,-3ppmax 3)当δ/D?0.3时 ,,,，0.4pDpmax,,,,(mm) 0,,2,1.3p,pmax,, ,b,, pn δ:缸筒壁厚(mm) ,:缸筒材料强度要求的最小值(mm) 0 :缸筒内最高工作压力(MPa) pmax :缸筒材料的许用应力(MPa) ,p :缸筒材料的抗拉强度(MPa) ,b :缸筒材料屈服点(MPa) ,s
n:安全系数 3 缸筒壁厚验算 22,(D,D)s1(MPa) PN,0.352D1 D1P,2.3,lg rLsD PN:额定压力 :缸筒发生完全塑性变形的压力(MPa) PrL :缸筒耐压试验压力(MPa) Pr E:缸筒材料弹性模量(MPa) :缸筒材料泊松比 =0.3 , 同时额定压力也应该与完全塑性变形压力有一定的比例范围，以避免 塑性变形的发生，即: ，，(MPa) PN,0.35~0.42PrL 4 缸筒径向变形量 22,,DPDD，1r,,D,,，,(mm) 22,,EDD,1,,变形量?D不应超过密封圈允许范围5 缸筒爆破压力 D1PE,2.3,lg(MPa) bD 6 缸筒底部厚度 Pmax,(mm) ,0.433D12,P :计算厚度处直径(mm) D2 7 缸筒头部法兰厚度 4Fbh,(mm) ,(r,d),aLP F:法兰在缸筒最大内压下所承受轴向力(N) b:连接螺钉孔的中心到法兰内圆的距离(mm) :法兰外圆的半径(mm) ra

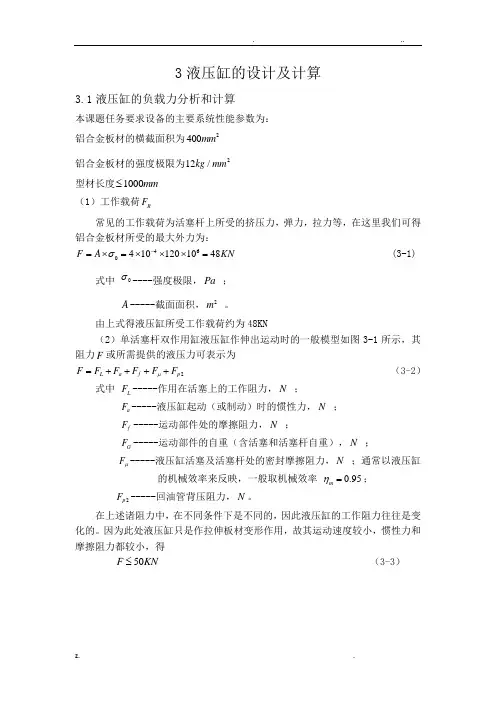

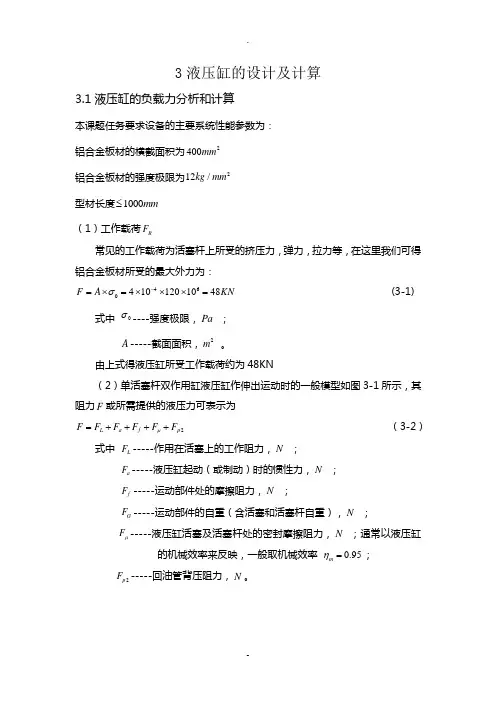

A、大腿液压缸结构尺寸设计计算 ①、大腿缸的负载组成 1、工作载荷（活塞杆在抬腿过程中始终受压） 2、惯性载荷（由于所选用液压缸尺寸较小，即不计 重量，且执行元件运动速度变化较小，故不考虑惯性载 荷） 3、密封阻力，其中是作用于活塞上的载 荷，且，是外载荷，，其中是 液压缸的机械效率，取 综上可得：外载荷，密封阻力， 总载荷。 ②、初选系统工作压力 1、按载荷选定工作压力，取工作腔压力为 （由于总载荷为61988N大于50000N，故根据手册 选取工作压力为12MPa） 2、选择执行元件液压缸的背压力为（由于回 油路带有调速阀，且回油路的不太复杂，故根据手册 选取被压压力为1MPa） ③、液压缸主要结构尺寸的计算 1、在整个抬腿过程中活塞杆始终受压，故可得下式： 活塞杆受压时：
----------液压缸工作腔压力（Pa） ----------液压缸回油腔压力（Pa） ----------无杆腔活塞有效作用面积，，D为活塞直径（m）----------有杆腔活塞有效作用面积，，d为活塞杆直径（m） 选取d/D=0.7（由于工作压力为12MPa大于5MPa，故根据手册选取d/D=0.7） 综上可得：D=82.8mm，根据手册可查得常用活塞杆直径，可取D=90mm，d=60mm。 校核活塞杆的强度，其中活塞杆的材料为45钢，故。 由于活塞杆在受负载的工作过程中仅收到压力作用，故仅校核其 压缩强度即可。，故满足强度要求。 即d=60mm，则D=90mm。 由此计算得工作压力为： 根据所选取的活塞直径D=90mm，可根据手册选的液压缸的外径为108mm，即可得液压缸壁厚为。 校核液压缸缸壁的强度，其中液压缸的材料为45钢，故
摘要 本课题是内燃叉车提升液压缸的设计，液压缸的设计包括了系统工作压力的选定、液压缸内径和外径的确定、活塞杆直径和活塞直径的确定、液压缸壁厚的计算、缸盖厚度的确定、缸体长度的确定、缓冲装置的计算以及活塞杆稳定性的验算。本设计应用经验设计法和计算机辅助工程技术完成，先依据经验公式计算，确定了液压缸安装方案，设计了液压缸活塞及活塞杆尺寸参数，校核匹配的连接螺栓、销轴等。最后用绘图软件CAD完成液压缸装配图。 关键词：叉车、提升液压缸、液压缸设计摘要 本课题是内燃叉车提升液压缸的设计，液压缸的设计包括了系统工作压力的选定、液压缸内径和外径的确定、活塞杆直径和活塞直径的确定、液压缸壁厚的计算、缸盖厚度的确定、缸体长度的确定、缓冲装置的计算以及活塞杆稳定性的验算。本设计应用经验设计法和计算机辅助工程技术完成，先依据经验公式计算，确定了液压缸安装方案，设计了液压缸活塞及活塞杆尺寸参数，校核匹配的连接螺栓、销轴等。最后用绘图软件CAD完成液压缸装配图。 关键词：叉车、提升液压缸、液压缸设计 I
ABSTRACT This is the subject of internal combustion forklift lifting hydraulic cylinder design, the hydraulic cylinder design including the working pressure of the system is selected, the hydraulic cylinder inner diameter and outer diameter of the piston rod and the piston diameter, diameter determination, hydraulic cylinder wall thickness calculation to determine the thickness of the cylinder block, cylinder head, length, buffer device is calculated and the piston rod stability checking. Design and application of the experience design method and computer aided engineering technology, according to the empirical formula, determine the hydraulic cylinder installation project, design of hydraulic cylinder piston and piston rod size parameters, check matching bolt, pin. Finally with the drawing software CAD complete hydraulic cylinder assembly drawing. Key words: forklifts, lifting hydraulic cylinder, hydraulic cylinder design II
课程设计说明书（液压油缸的压力和速度控制）
目录 1、设计课题 (3) 1.1设计目的 (3) 1.2设计要求 (3) 1.3设计参数 (3) 1.4设计方案 (3) 2、设计方案 (4) 2.1工况分析 (4) 2.2拟定液压系统 (6) 3、机械部分计算 (9) 3.1液压缸的设计计算 (9) 3.2液压缸的校核计算 (12) 3.3液压缸结构设计 (15) 3.4选择液压元件 (17) 4 、系统的验算 (20) 4.1.压力损失的验算 (20) 4.2 系统温升的验算 (21) 5、电气部分设计 (23) 5.1控制系统基本组成 (23) 5.2PLC控制系统的流程图 (24)
1 设计课题 1.1设计目的 通过课程设计培养学生综合运用所学知识和技能、提高分析和解决实际问题能力的一个重要环节，专业课程设计是建立在专业基础课和专业方向课的基础上的，是学生根据所学课程进行的工程基本训练，课程设计的目的在于： 1、培养学生综合运用所学的基础理论和专业知识，独立进行机电控制系统(产品)的初步设计工作，并结合设计或试验研究课题进一步巩固和扩大知识领域。 2、培养学生搜集、阅读和综合分析参考资料，运用各种标准和工具书籍以及编写技术文件的能力，提高计算、绘图等基本技能。 3、培养学生掌握机电产品设计的一般程序和方法，进行工程师基本素质的训练。 4、树立正确的设计思想及严肃认真的工作作风。 1.2设计要求 执行元件：液压油缸； 传动方式：电液比例控制； 控制方式：PLC控制； 控制要求：速度控制； 控制精度：0.01 1.3设计参数 油缸工作行程——600 mm； 额定工作油压——6.5MPa； 移动负载质量——1000 kg； 负载移动阻力——5000 N； 移动速度控制——0.2m/s； 1.4设计方案 利用设计参数和控制要求设计出液压油缸，进而设计出液压系统，通过PLC 对液压油缸进行速度控制。
第一部分 总体计算 1、 压力 油液作用在单位面积上的压强 A F P = Pa 式中： F ——作用在活塞上的载荷，N A ——活塞的有效工作面积，2 m 从上式可知，压力值的建立是载荷的存在而产生的。在同一个活塞的有效工作面积上，载荷越大，克服载荷所需要的压力就越大。换句话说，如果活塞的有效工作面积一定，油液压力越大，活塞产生的作用力就越大。 额定压力（公称压力） PN,是指液压缸能用以长期工作的压力。 最高允许压力 P max ，也是动态实验压力，是液压缸在瞬间所能承受的极限压力。通常规定为：P P 5.1max ≤ MPa 。 耐压实验压力P r ，是检验液压缸质量时需承受的实验压力，即在此压力下不出现变形、裂缝或破裂。通常规定为：PN P r 5.1≤ MPa 。 液压缸压力等级见表1。 2、 流量 单位时间内油液通过缸筒有效截面的体积： t V Q = L/min 由于310?=At V ν L 则 32104 ?= =νπ νD A Q L/min 对于单活塞杆液压缸： 当活塞杆伸出时 32104 ?= νπ D Q 当活塞杆缩回时 32210)(4 ?-=νπ d D Q 式中： V ——液压缸活塞一次行程中所消耗的油液体积，L ；
t ——液压缸活塞一次行程所需的时间，min ； D ——液压缸缸径，m ； d ——活塞杆直径，m ； ν——活塞运动速度，m/min 。 3、速比 液压缸活塞往复运动时的速度之比： 2 2 2 12d D D v v -==? 式中： 1v ——活塞杆的伸出速度，m/min ； 2v ——活塞杆的缩回速度，m/min ； D ——液压缸缸径，m ； d ——活塞杆直径，m 。 计算速比主要是为了确定活塞杆的直径和是否设置缓冲装置。速比不宜过大或过小，以免产生过大的背压或造成因活塞杆太细导致稳定性不好。 4、液压缸的理论推力和拉力 活塞杆伸出时的理推力： 626 11104 10?= ?=p D p A F π N 活塞杆缩回时的理论拉力： 6226 2210)(4 10?-= ?=p d D p F F π N 式中： 1A ——活塞无杆腔有效面积，2 m ； 2A ——活塞有杆腔有效面积，2m ； P ——工作压力，MPa ； D ——液压缸缸径，m ； d ——活塞杆直径，m 。 5、液压缸的最大允许行程 活塞行程S ，在初步确定时，主要是按实际工作需要的长度来考虑的，但这一工作行程并不一定是油缸的稳定性所允许的行程。为了计算行程，应首先计算出活塞的最大允许计算长度。因为活塞杆一般为细长杆，由欧拉公式推导出： k k F EI L 2π= mm 式中：
1 设计课题 1.1设计要求 设计一台铣削专用机床液压系统用液压缸，要求液压系统完成的工作循环是：工件夹紧→工作台快进→工作台工进→工作台快退→工件松开。 1.2原始数据 运动部件的重力为25000N，快进、快退速度为5m/min，工进速度为100～1200mm/min，最大行程为400mm，其中工进行程为180mm，最大切削力为20000N，采用平面导轨，夹紧缸的行程为20mm,夹紧力为30000N，夹紧时间为1s。
2 液压系统的发展概况 一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件（附件）和液压油。 由于液压技术广泛应用了高技术成果，如自动控制技术、计算机技术、微电子技术、磨擦磨损技术、可靠性技术及新工艺和新材料，使传统技术有了新的发展，也使液压系统和元件的质量、水平有一定的提高。尽管如此，走向二十一世纪的液压技术不可能有惊人的技术突破，应当主要靠现有技术的改进和扩展，不断扩大其应用领域以满足未来的要求。 液压系统在将机械能转换成压力能及反转换方面，已取得很大进展，但一直存在能量损耗，主要反映在系统的容积损失和机械损失上。如果全部压力能都能得到充分利用，则将使能量转换过程的效率得到显著提高。为减少压力能的损失，必须解决下面几个问题：减少元件和系统的部压力损失，以减少功率损失。主要表现在改进元件部流道的
压力损失,采用集成化回路和铸造流道,可减少管道损失,同时还可减少漏油损失。 减少或消除系统的节流损失，尽量减少非安全需要的溢流量，避免采用节流系统来调节流量和压力。采用静压技术，新型密封材料，减少磨擦损失。发展小型化、轻量化、复合化、广泛发展通径电磁阀以及低功率电磁阀。改善液压系统性能，采用负荷传感系统，二次调节系统和采用蓄能器回路。为及时维护液压系统，防止污染对系统寿命和可靠性造成影响，必须发展新的污染检测方法，对污染进行在线测量，要及时调整，不允许滞后，以免由于处理不及时而造成损失。 液压系统维护已从过去简单的故障拆修，发展到故障预测，即发现故障苗头时，预先进行维修，清除故障隐患，避免设备恶性事故的发展。 要实现主动维护技术必须要加强液压系统故障诊断方法的研究，当前，凭有经验的维修技术人员的感宫和经验，通过看、听、触、测等判断找故障已不适于现代工业向大型化、连续化和现代化方向发展，必须使液压系统故障诊断现代化，加强专家系统的研究，要总结专家的知识,建立完整的、具有学习功能的专家知识库，并利用计算机根据输入的现象和知识库中知识，用推理机中存在的推理方法，推算出引出故障的原因，提高维修方案和预防措施。要进一步引发液压系统故障诊断专家系统通用工具软件，对于不同的液压系统只需修改和增减少量的规则。 另外，还应开发液压系统自补偿系统，包括自调整、自润滑、自校正，在故障发生之前，进市补偿，这是液压行业努力的方向。 电子技术和液压传动技术相结合，使传统的液压传协与控制技术增加了活力，扩大了应用领域。实现机电一体化可以提高工作可靠性，实现液压系统柔性化、智能化，改变液压系统效率低，漏油、维修性差等缺点，充分发挥液压传动出力大、贯性小、响应快等优点,其主要发展动向如下：[1]
液压缸设计 指导书 河南理工大学机械与动力工程学院 热能与动力工程系
一、设计目的 油缸是液压传动系统中实现往复运动和小于360°回摆运动的液压执行元件。具有结构简单，工作可靠，制造容易以及使用维护方便、低速稳定性好等优点。因此，广泛应用于工业生产各部门，如：工程机械中挖掘机和装载机的铲装机构和提升机构，起重机械中汽车起重机的伸缩臂和支腿机构，矿山机械中的液压支架及采煤机的滚筒调高装置，建筑机械中的打桩机，冶金机械中的压力机，汽车工业中自卸式汽车和高空作业车，智能机械中的模拟驾驶舱、机器人，火箭的发射装置等。它们所用的都是直线往复运动油缸，即推力油缸。所以，研究和改进液压缸的设计制造，提高液压缸的工作寿命及其性能，对于更好的利用液压传动具有十分重要的意义。 通过学生自己独立地完成指定的液压缸设计任务，提高理论联系实际、分析问题和解决问题的能力，学会查阅参考书和工具书的方法，提高编写技术文件的能力，进一步加强设计计算和制图等基本技能的训练，为毕业后成为一名合格的机械工程师打好基础。 为此，编写了这本“液压缸设计指导书”，供热能专业学生学习液压传动课程及课程设计时参考。 二、设计要求 1、每个参加课程设计的学生，都必须独立按期完成设计任务书所规定的设计任务。 2、设计说明书和设计计算书要层次清楚，文字通顺，书写工整，简明扼要，论据充分。计算公式 不必进行推导，但应注明公式中各符号的意义，代入数据得出结果即可。 3、说明书要有插图，且插图要清晰、工整，并选取适当此例。说明书的最后要附上草图。 4、绘制工作图应遵守机械制图的有关规定，符合国家标准。 5、学生在完成说明书、图纸后，准备进行答辩，最后进行成绩评定。 三、设计任务 设计任务由指导教师根据学生实际情况及所收集资料情况确定。 四、设计依据和设计步骤 油缸是液压传动的执行元件，它与主机及主机的工作结构有着直接的联系。不同的机型和工作机构对油缸则有不同的工作要求。因此在设计油缸之前，首先应了解下列这些作为设计原始依据的主要内容：主机的用途和工作条件，工作机构的结构特点，负载值，速度，行程大小和动作要求，液压系统所选定的工作压力和流量等。 油缸的设计内容和步骤大致如下： 1、液压缸类型和多部分结构的选择。 2、确定基本参数。主要包括工作负载、工作速度（当有速度要求时）、工作行程、导向长度、缸筒 内径及活塞杆直径等。 3、强度和稳定性计算。其中包括缸筒壁厚、外径和缸底厚度的强度计算，活塞杆强度和稳定性验
液压油缸的主要设计技术参数 一、液压油缸的主要技术参数： 1.油缸直径；油缸缸径，内径尺寸。 2. 进出口直径及螺纹参数 3.活塞杆直径； 4.油缸压力；油缸工作压力，计算的时候经常是用试验压力，低于16MPa乘以1.5，高于16乘以1.25 5.油缸行程； 6.是否有缓冲；根据工况情况定，活塞杆伸出收缩如果冲击大一般都要缓冲的。 7.油缸的安装方式； 达到要求性能的油缸即为好，频繁出现故障的油缸即为坏。应该说是合格与不合格吧？好和合格还是有区别的。 二、液压油缸结构性能参数包括：1.液压缸的直径；2.活塞杆的直径；3.速度及速比；4.工作压力等。 液压缸产品种类很多，衡量一个油缸的性能好坏主要出厂前做的各项试验指标，油缸的工作性能主要表现在以下几个方面： 1.最低启动压力：是指液压缸在无负载状态下的
最低工作压力，它是反映液压缸零件制造和装配 精度以及密封摩擦力大小的综合指标； 2.最低稳定速度：是指液压缸在满负荷运动时没 有爬行现象的最低运动速度，它没有统一指标， 承担不同工作的液压缸，对最低稳定速度要求也 不相同。 3.内部泄漏：液压缸内部泄漏会降低容积效率， 加剧油液的温升，影响液压缸的定位精度，使液 压缸不能准确地、稳定地停在缸的某一位置，也 因此它是液压缸的主要指标之。 液压油缸常用计算公式 液压油缸常用计算公式 项目公式符号意义 液压油缸面积(cm 2 ) A =πD 2 /4 D ：液压缸有效活塞直径(cm) 液压油缸速度(m/min) V = Q / A Q ：流量(l / min) 液压油缸需要的流量(l/min) Q=V×A/10=A×S/10t V ：速度(m/min) S ：液压缸行程(m) t ：时间(min) 液压油缸出力(kgf) F = p × A F = (p × A) －(p×A) ( 有背压存在时) p ：压力(kgf /cm 2 ) 泵或马达流量(l/min) Q = q × n / 1000 q ：泵或马达的几何排量(cc/rev) n ：转速（rpm ） 泵或马达转速(rpm) n = Q / q ×1000 Q ：流量(l / min) 泵或马达扭矩(N.m) T = q × p / 20π 液压所需功率(kw) P = Q × p / 612 管内流速(m/s) v = Q ×21.22 / d 2 d ：管内径(mm) 管内压力降(kgf/cm 2 ) △ P=0.000698×USLQ/d 4 U ：油的黏度(cst) S ：油的比重
