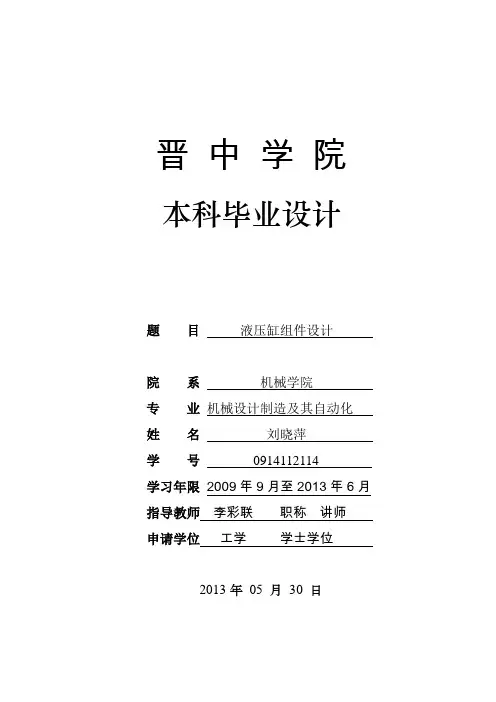

晋中学院本科毕业设计
题目液压缸组件设计
院系机械学院
专业机械设计制造及其自动化姓名刘晓萍
学号0914112114
学习年限2009年9月至2013年6月指导教师李彩联职称讲师
申请学位工学学士学位
2013年05 月30 日
液压缸组件设计
学生姓名：刘晓萍指导教师：李彩联
摘要：在液压与气压传动系统中，会经常用到液压活塞缸的形式，它广泛地存在于各个领域中。通常活塞缸的组成部分是缸底、缸筒、活塞、活塞杆和端盖等主要部件。有时，在液压缸的连接处，比如缸体和缸盖法兰部分，缸盖与活塞部分，活塞与活塞杆部分等需要安装密封装置，以减少和防止外部灰尘或者内部油液的进出和泄露。缸体的运动过程中，由于惯性、速度、质量等原因，活塞在运动到行程终端时会与缸底发生碰撞，从而引起能量的损失和传动失衡，因此需要在缸体内部安装缓冲装置。此外，在必要时还需要在液压缸体的某些部位安装排气装置和防尘装置以使整个传动机构精度提高、效率提升。液压缸的设计需要根据已给数据和要求来进行，对液压缸的结构进行设计、选择、检验、制造等方面的考虑。
关键字：活塞；活塞杆；缸盖；缸体；
Design specification of the hydraulic cylinder assembly Author’s Name:Liu Xiaoping Tutor:Li Cailian
ABSTRACT：The piston cylinder usually be used in the hydraulic and pneumatic drive system,the main part of the piston cylinder is bottom, cylinder, piston, piston rod and cover. To prevent the working medium to the outside of the cylinder or by a high-pressure chamber to the low pressure chamber leakage, a seal between the cylinder cover, piston and piston rod, piston rod with end caps, piston and cylinder device. The outside of the end cap is also equipped with dust-proof device. In order to prevent impact cylinder head, piston rapid movement to the stroke end cushioning device may also be provided in the end portion of the cylinder. The basic part of the cylinder by cylinder assembly, the piston assembly, the sealing member, and a buffer, the connection member. Further, according to the needs cylinder is also provided with the exhaust means and dustproof device. During the design of the hydraulic cylinder, in accordance with the requirements of the working pressure, velocity, working conditions, processing and disassembly repair sum considering the structure of the various parts of the cylinder. KEYWORDS：piston；piston rod；cylinder head；cylinder
目录
1 绪论 (1)
2 设计内容及所给参数 (2)
2.1 设计内容 (2)
2.2 设计参数 (2)
3 液压缸的设计计算 (2)
3.1 液压缸设计计算步骤 (2)
3.2 液压缸性能参数的计算 (2)
3.3 液压缸结构参数的计算 (3)
3.4 液压缸结构设计 (7)
4 液压缸的联接计算及校核 (14)
4.1 缸盖联接计算 (14)
4.2 活塞与活塞杆联接计算 (14)
4.3 活塞杆稳定性计算 (15)
5 液压缸组件的工艺规程设计 (19)
6 液压缸组件的工装设计 (22)
7 总结 (22)
参考文献 (24)
致谢 (25)
1 绪论
在本设计中，设计题目和内容是对液压缸的结构及其液压缸的主要组件进行设计。首先根据已给的参数选择液压缸的工况，工作环境，工作方式，工作材料，从而确定液压缸的基本类型。其次根据具体数据，比如工作压力，活塞杆退力等确定组成液压缸的各部分结构的尺寸和形状。再次，对液压缸的组成元件进行选择。最后，对所设计的结构和选用的零件进行校核、替换。
在本次液压缸的设计中，要对液压知识，包括传动和控制都要有了解，对液压的发展史以及与液压缸有关的发展领域都要有大概和初步的了解。要对机械设计有清楚地认识，包括前期计算，中期选择构思，后期校核绘图，都要弄清来龙去脉和前因后果，具体到元件的选择和替换。要对机械制造工艺规程设计部分有大概了解，对所设计的零件的制造和加工方法都要做到心中有数。
液压的发展及地位：现代机械囊括机械电气和液压三个领域，是对这三个技术部分的融会贯通。液压传动系统的广泛运用在机械领域的地位可见一斑、尤其重要。
液压传动是在近代工业中兴起并迅猛发展起来的。液压传动至今已有二百多年的历史。由于在发展开始时期各方面机制体制不成熟不完善，而不被广大社会各界所接收和熟知。当代世界科技的蓬勃起飞以及人们对技术的钻研和了解，对传动技术有了不断的深刻的了解和需求，尤其是在二战期间，由于军事上迫切需要反应快、重量轻、功率大的各种武器装备，而液压传动技术的特点和有点能够很恰当地满足这一要求，从而推动了液压的前进和发展，在之后的的70年中，液压传动技术以迅猛的速度传向世界各个领域和部门，并且得到了广泛的认可和应用。
在本次毕业设计中，我的主要工作内容是：
通过对大二上半学期和大三下半学期所学的有关液压的传动和控制部分的知识进行复习和重新巩固以及对其他各资料的综合运用和理解，对本次毕业要求进行综合研究并且要结合实际进行液压传动设计，将书本只是与实际生活相联系，从而完成液压缸的结构设计，通过这个过程巩固和完善自己所学到的知识，让自己各方面的能力有进一步的提升和发展。
在设计和学习过程中，学习和掌握平常所学到的所接触到的通用液压元件，尤其是对各类标准元件应该如何选取，如何连接，如何工作都要进行详细的了解，培养设计的思维方式和操作技能，提高我们提出问题，分析问题和解决问题的创造能力，为今后能够解决所面临的问题做准备。
