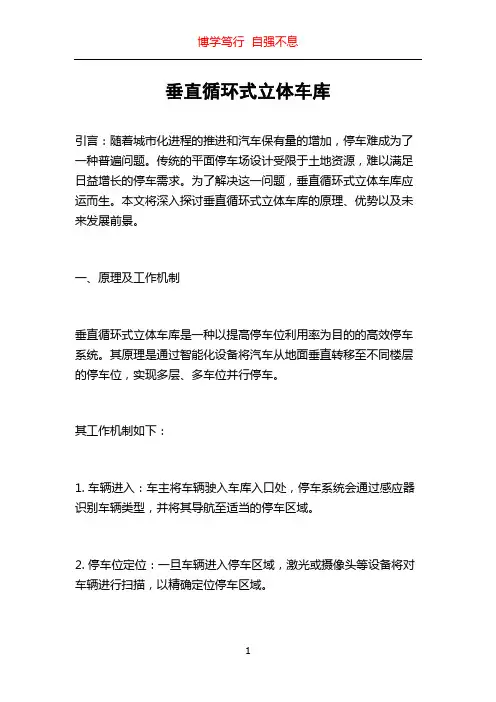

立体车库垂直循环式

垂直循环式立体车库引言：随着城市化进程的推进和汽车保有量的增加，停车难成为了一种普遍问题。

传统的平面停车场设计受限于土地资源，难以满足日益增长的停车需求。

为了解决这一问题，垂直循环式立体车库应运而生。

本文将深入探讨垂直循环式立体车库的原理、优势以及未来发展前景。

一、原理及工作机制垂直循环式立体车库是一种以提高停车位利用率为目的的高效停车系统。

其原理是通过智能化设备将汽车从地面垂直转移至不同楼层的停车位，实现多层、多车位并行停车。

其工作机制如下：1. 车辆进入：车主将车辆驶入车库入口处，停车系统会通过感应器识别车辆类型，并将其导航至适当的停车区域。

2. 停车位定位：一旦车辆进入停车区域，激光或摄像头等设备将对车辆进行扫描，以精确定位停车区域。

3. 车辆垂直转移：从停车位到停车层之间的转移通常由电梯或升降机完成。

车辆通过设备全自动地垂直转移至指定楼层，并停放在相应的停车位上。

4. 取车出库：当车主需要取车时，系统通过车牌识别或身份验证等方式获取车主的身份信息，随后车辆将被垂直转移至地面，供车主上车。

二、垂直循环式立体车库的优势1. 提高停车效率：垂直循环式立体车库能够充分利用空间，将多个车位平行布置在不同楼层，大大提高了停车效率。

相比传统的平面停车场，垂直循环式立体车库可以节省40%以上的停车面积。

2. 减少交通堵塞：传统停车场在高峰时段会因为车辆排队等待而导致交通堵塞。

而垂直循环式立体车库的高效转移机制可以快速完成停车和取车过程，减少了交通堵塞的可能性。

3. 提升车辆安全：在垂直循环式立体车库中，车辆是由智能设备进行转移和停放的，避免了人为操作所带来的安全隐患，减少了事故发生的概率。

4. 环境友好：垂直循环式立体车库可以有效地减少停车位的占地面积，从而节约土地资源，降低城市的碳排放，实现可持续发展。

三、垂直循环式立体车库的未来发展前景1. 技术的进一步发展：随着科技的不断进步，垂直循环式立体车库的技术将进一步完善。

垂直循环立体车库毕业设计垂直循环立体车库是一种高效利用空间的先进停车设备，它通过垂直升降的方式将汽车停放在不同层次的停车位上。

本文将重点介绍垂直循环立体车库的设计原理、结构组成及运行过程，并分析其在城市停车场建设方面的应用前景。

垂直循环立体车库的设计原理基于电梯的原理，通过电动机和导轨系统实现车辆的垂直升降。

车库内部设置有多个垂直传送机械装置，通过这些装置将车辆从地面运送到相应的停车位上。

每个停车位都配备有传感器，可以检测到车辆的位置，确保车辆停放准确无误。

垂直循环立体车库的结构主要由支撑柱、导轨系统、传送机械装置、控制系统等部分组成。

支撑柱是车库的主要承重结构，负责支撑车库的整体重量。

导轨系统是车辆升降的关键部件，通过导轨的运动实现车辆的上下移动。

传送机械装置是垂直循环立体车库的核心部分，它通过带动车辆在导轨上上下移动，实现车辆的停放。

控制系统是车库的大脑，通过传感器和电动机的联动控制实现车辆的准确停放。

垂直循环立体车库具有以下几个优点。

首先，它可以大大节省停车空间。

传统的平面停车位只能单向排列，而垂直循环立体车库可以在相同的地面面积内提供更多的停车位。

其次，车主只需要将车辆驶入地面入口处即可，无需自己寻找停车位，节省了时间和精力。

此外，垂直循环立体车库的操作简单高效，减少了车主等待的时间，提高了停车效率。

垂直循环立体车库在城市停车场建设方面具有广阔的应用前景。

随着城市化进程的加快，城市的停车位越来越紧张。

传统的地面停车场占用了大量的土地资源，并且停车位有限。

而垂直循环立体车库可以在有限的空间内提供更多的停车位，有效缓解了停车难题。

此外，垂直循环立体车库的建设和运营成本低，对于城市停车场的运营方来说是一种经济且实用的选择。

综上所述，垂直循环立体车库是一种高效利用空间的先进停车设备。

它通过垂直升降的方式将车辆停放在不同层次的停车位上，具有节省空间、高效便捷的优点。

在城市停车场建设方面，它具有广阔的应用前景。

垂直循环立体车库设计垂直循环立体车库的设计原理是基于传送带和垂直升降机的结合。

该系统由一条传送带和一个或多个垂直升降机组成。

当车辆进入车库时，它们被停放在传送带上，然后被垂直升降机运送到合适的停车层。

如果需要停取车辆，垂直升降机将车辆运送到地面上方的取车区域，然后车辆再次被停放在传送带上，供司机取车。

垂直循环立体车库相比传统的停车系统具有许多优势。

首先，它能够极大地减少停车面积，提供更多的停车位。

由于车辆是垂直停放的，垂直循环立体车库的高度可以很高，从而在有限的地面上提供更多的停车位。

其次，它可以提高停车效率。

由于车辆是通过传送带和垂直升降机运送的，停取车辆的时间可以大大缩短，提高了整个停车过程的效率。

此外，垂直循环立体车库还具有安全性高、操作简便、费用低廉等优势。

垂直循环立体车库已经在一些城市得到了广泛应用，并取得了良好的效果。

例如，日本东京塔下的一个垂直循环立体车库可以停放600辆车，解决了该地区停车位紧张的问题。

此外，垂直循环立体车库还可以与智能停车系统结合，通过互联网和手机应用程序实现在线预约、支付停车费用等功能，进一步提高停车效率和用户体验。

然而，垂直循环立体车库的设计和建设也面临一些挑战。

首先，垂直循环立体车库的建设成本较高。

由于需要建造高层结构和安装复杂的机械设备，建设垂直循环立体车库的成本相对较高。

其次，垂直循环立体车库对电力的需求较大。

由于垂直升降机需要消耗大量电力，特别是在高峰时段，车库的电力供应必须得到充分考虑。

此外，垂直循环立体车库对维护和运营的要求也较高，需要定期检查和维修设备，以保证安全和性能。

虽然垂直循环立体车库还存在一些挑战，但其发展前景仍然非常广阔。

随着城市化进程的加速，停车位需求不断增加，传统的停车系统已经无法满足需求。

垂直循环立体车库作为一种创新的停车解决方案，具有显著的优势和潜力。

相信随着技术的不断发展和成本的不断下降，垂直循环立体车库将在未来得到更广泛的应用。

浅谈垂直循环式立体车库控制系统的设计摘要：随着汽车行业的规模不断扩大，人均汽车保有量显著提高，这样也就造成大多数城市出现停车位紧张的问题和不足，造成停车难的问题，严重影响人们的日常出行。

传统停车场占地面积广、利用效率低，很难满足城市发展的需求。

为此越来越多的循环式立体停车场不断出现。

所谓垂直循环立体式车库，主要通过垂直循环运动的停车位系统，实现自动存车取车，可以使汽车驶入规定的位置，做到随取随走。

空间利用效率非常高，可以有效解决城市停车难的问题。

本文主要从循环垂直循环式立体车库的工作原理着手，分析阐述立体车库的主要流程和其机械系统的重要组成，从而解决城市停车难的问题，为城市交通运输事业的发展作出重要贡献。

关键词：垂直循环式立体车库；控制系统；设计方案引言在城市建设规划的过程中，由于缺乏足够的停车场设计，致使城市交通过于混乱。

许多城市采用平面式的停车场布局，整体设备复杂，占地面积大，停车位置少，因此推广立体车库势在必行。

通过循环垂直回转链式输送机，能够由单一大型电机驱动，非常简单高效。

而且一座立体车库可以停6~40辆汽车，既能提高空间的整体利用效率，又能减少停车场面积，节省开发成本，实现自动化管理，操作方便，配备安全机构自动检测系统、报警系统、消防系统等，进一步提高停车场管理的整体质量。

1循环垂直循环式立体车库的工作原理竖向循环立体式车库，通过不同的存放位置可分为上、中、下三种形式，通常可在塔形结构内独立安装存车装置，也可在建筑物或建筑物内直接安装存车装置，竖向循环塔式立体车库，通过利用旋转链式输送机，可直接使用吊篮将车辆重新循环，运行链条很简单，全过程停车数一般在60~40辆左右，与车库电机功率及结构设计有密切关系。

在垂直循环类机械车库设计中需要重点考虑机械系统、钢结构系统、电气控制系统和消防安全系统，确保整个车库的稳定运行。

在垂直循环机械车库设计师，整体的机械结构包括输送链条链轮，传动链条和链轮中心调整装置，吊篮停车制动装置等钢结构框架则包括插条、彩色钢板等，起到良好的保护效果，还能够用于城市环境美化。

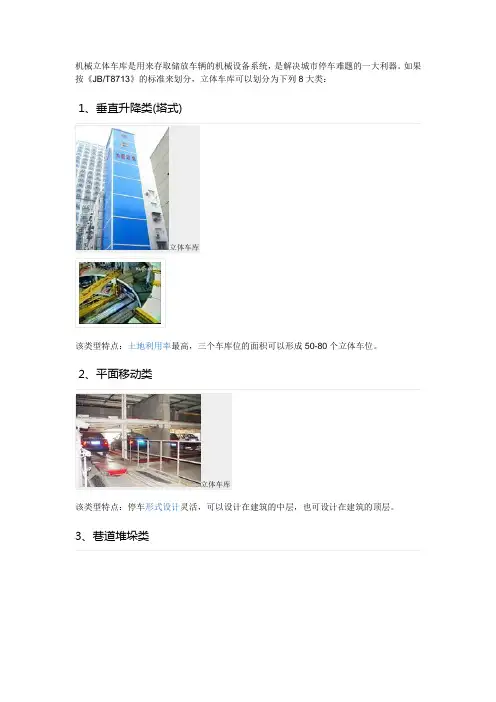

机械立体车库是用来存取储放车辆的机械设备系统，是解决城市停车难题的一大利器。

如果按《JB/T8713》的标准来划分，立体车库可以划分为下列8大类：
1、垂直升降类(塔式)
立体车库
该类型特点：土地利用率最高，三个车库位的面积可以形成50-80个立体车位。

2、平面移动类
立体车库
该类型特点：停车形式设计灵活，可以设计在建筑的中层，也可设计在建筑的顶层。

3、巷道堆垛类
立体车库
该类型特点：堆垛机在巷道内运行，载车板的升降和行走同时运行。

4、垂直循环类
立体车库
该类型特点：可以灵活设置，能耗大，存取一辆车，其他的车辆需要全部随之移动，不符合当前节能环保的社会主流。

此类型属淘汰类型。

5、多层循环类
立体车库
该类型特点：可以灵活设置，能耗大，存取一辆车，其他的车辆需要全部随之移动，不符合当前节能环保的社会主流。

此类型属淘汰类型。

6、水平循环类
立体车库
该类型特点：可以灵活设置，能耗大，存取一辆车，其他的车辆需要全部随之移动，不符合当前节能环保的社会主流。

此类型属淘汰类型。

7、升降横移类
立体车库
该类型特点：存取车速度快，操作简单。

成本地，客户容易接受。

8、简易升降类
立体车库
该类型特点：构造简单实用，无需特殊地面基础要求。

适合装置于工厂、别墅、住宅停车场。

9、汽车升降机类
立体车库
10、无避让类。

立体车库垂直循环式————————————————————————————————作者：————————————————————————————————日期：23 立体车库知识立体车库是我的主营产品之一。

坚持科学技术是第一生产力，坚持技术进步，推进科技创新。

下面是介绍的是立体车库垂直循环式：汽车停车托架上, 所有的托架作升降循环运动。

这种升降循环运动由电机、减速机构通过特殊的链传动来实现, 车位数一般在5 0 辆以内。

车位数与电机功率、传动件强度密切相关, 占地面积小,空间利用率高, 可以建成地上、半地上、地下式的, 而出入口均可设以地面,也可单独设置或安装于建筑物内, 或数套并排设置。

通过上面的介绍相信大家对立体车库垂直循环式有了进一步了解！本秉承“质量第一”的原则，为您提供可靠的保证，倡导以质量求生存，以拼搏求进取，以务实求效益。

欢迎新老客户前来洽谈业务。

1.1 本课题研究的背景及意义近些年来，伴随着我国人民物质生活水平的不断改善，我国机动车保有量越来越多，由于不合理的城市规划，停车设施的短缺、管理不善及其他一些原因，导致道路资源一天比一天紧张，交通供需矛盾日益显现出来。

尤其是在静态交通中，传统停车场已经不能满足越来越多的停车需要。

基于停车难的现实问题，让静态交通在道路上停车，对于本来就拥挤的动态交通和一寸土一寸金的城市空地上，无疑会让已经拥挤的道路问题越来越严重。

因此必须高度重视城市面临的停车难问题，并积极寻找解决办法。

现在城市交通拥堵和停车难已经成为主要的社会问题，造成这些问题的主要原因是城市化的发展和人们生活水平的日益提高。

我们可以通过动用各级政府的力量，出台各种鼓励修建停4 车场的相关政策以及使用立体式停车库位的措施解决这些问题。

面对停车难问题，我们要从源头上想办法来解决这个难题。

这就要求我们要从停车位建设和对车辆停放的管理两方面进行，以立体停车场为主要的停放地点，如果有需要可以短暂性的在路外以及公共区域停车。

垂直循环式立体车库可行性研究报告一、引言随着城市化进程的加速，汽车保有量不断增加，停车难问题日益凸显。

传统的平面停车场占地面积大，空间利用率低，已无法满足日益增长的停车需求。

垂直循环式立体车库作为一种新型的停车解决方案，具有占地面积小、空间利用率高、存取车方便等优点，逐渐受到人们的关注。

本文将对垂直循环式立体车库的可行性进行深入研究，为相关决策提供参考依据。

二、垂直循环式立体车库概述垂直循环式立体车库是一种通过机械传动装置使车辆在垂直方向上循环移动，从而实现存取车的立体停车设备。

它通常由钢结构框架、传动系统、提升系统、车辆托盘、控制系统等组成。

车辆停放于托盘上，通过电机驱动链条或钢丝绳带动托盘在垂直方向上循环运动，将车辆输送到指定的位置。

三、市场需求分析（一）城市停车现状目前，城市中心区域的停车位供应严重不足，停车难已成为影响城市交通和居民生活的重要问题。

特别是在商业区、医院、学校等人员密集场所，停车一位难求的现象十分普遍。

（二）汽车保有量增长趋势随着经济的发展和居民生活水平的提高，汽车保有量持续增长。

据统计，近年来我国汽车保有量以每年两位数的速度递增，未来仍有较大的增长空间。

（三）政策支持为缓解停车难问题，国家和地方政府纷纷出台相关政策，鼓励和支持立体车库的建设。

例如，给予建设补贴、简化审批流程等，为立体车库的发展创造了良好的政策环境。

综上所述，垂直循环式立体车库具有广阔的市场需求和发展前景。

四、技术可行性分析（一）结构设计垂直循环式立体车库的结构设计相对简单，主要由钢结构框架和机械传动部件组成。

钢结构框架具有足够的强度和稳定性，能够承受车辆的重量和运行时的冲击力。

机械传动部件采用成熟的技术，如电机、链条、钢丝绳等，运行可靠，维护方便。

（二）控制系统控制系统是立体车库的核心部分，负责车辆的存取调度和设备的运行监控。

目前，控制系统已实现智能化和自动化，能够通过传感器、计算机等技术实现车辆的精准定位和快速存取。

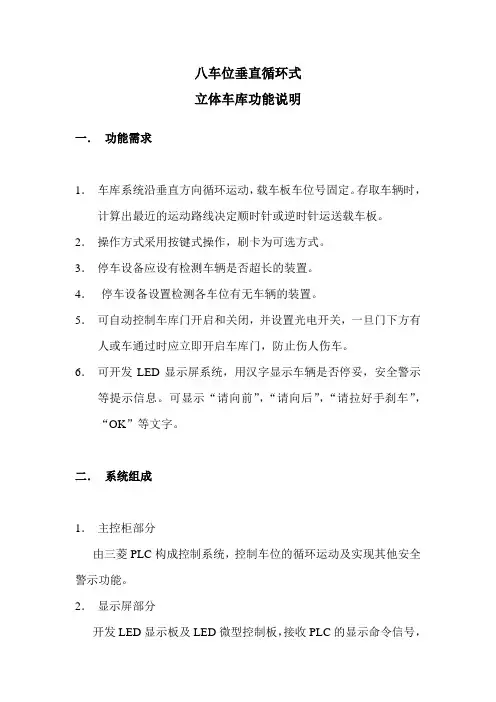

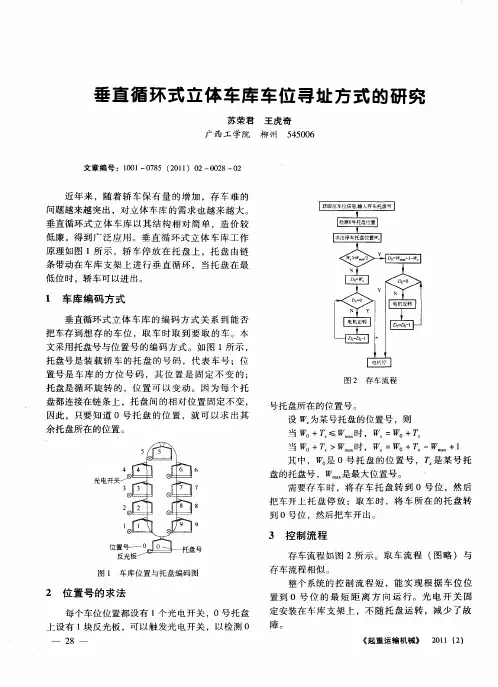

八车位垂直循环式立体车库功能说明一．功能需求1．车库系统沿垂直方向循环运动，载车板车位号固定。

存取车辆时，计算出最近的运动路线决定顺时针或逆时针运送载车板。

2．操作方式采用按键式操作，刷卡为可选方式。

3．停车设备应设有检测车辆是否超长的装置。

4．停车设备设置检测各车位有无车辆的装置。

5．可自动控制车库门开启和关闭，并设置光电开关，一旦门下方有人或车通过时应立即开启车库门，防止伤人伤车。

6．可开发LED显示屏系统，用汉字显示车辆是否停妥，安全警示等提示信息。

可显示“请向前”，“请向后”，“请拉好手刹车”，“OK”等文字。

二．系统组成1．主控柜部分由三菱PLC构成控制系统，控制车位的循环运动及实现其他安全警示功能。

2．显示屏部分开发LED显示板及LED微型控制板，接收PLC的显示命令信号，实现显示功能。

3．操作器部分操作器包括LED数码显示和车位选择按键、钥匙开关和急停按钮，LED显示车位号及故障码，车位选择按键内部有用来显示各车位有无车辆的LED指示灯。

钥匙开关可设置手动、锁、自动三种状态转换。

急停按钮用于遇到紧急情况下切断停车设备的电源。

如采用刷卡方式，可外购操作器。

三．主要器件选择1．主控制器选用三菱PLC。

2．各位置光电开关的选择：1)车位长度和停车位置检测需要2组对射光电开关。

E3Z-T612)防误入和防夹安全检测需要1组对射光电开关。

E3Z-T613)检测停车处车位是否有车需要1组对射光电开关。

E3Z-T614)检测车位到位需要3组对射光电开关。

E3F3-T613．操作器自制或外购如果自制，PC面板、PCB电路板设计后外协，其他电子元件外购。

四．控制方式1．操作者必须确认停车设备内无人才可以操作。

2．存车：如果需要将车辆停入此设备，操作者可观察按键指示灯显示的各车位是否停车的状态，先输入一个无车辆停入的车位号码，然后选择存车键，等待车位自动停止，车库门自动开启后，可将车辆驶入停车设备。

当LED显示屏显示车辆已停好后，拉好手刹车，关好车门，离开即可。

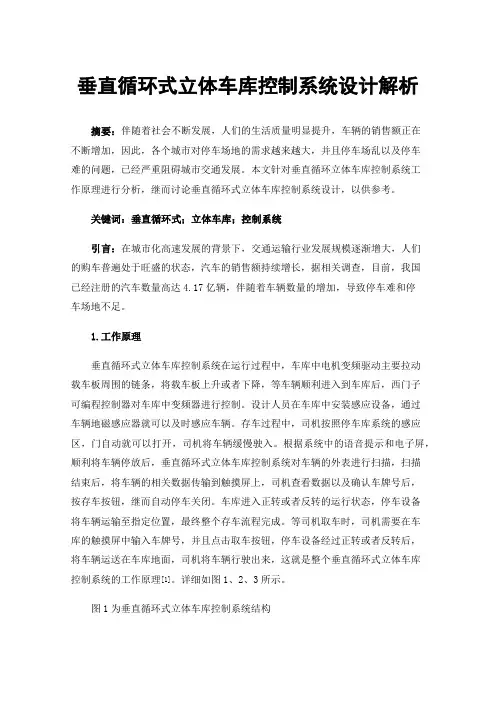

垂直循环式立体车库控制系统设计解析摘要：伴随着社会不断发展，人们的生活质量明显提升，车辆的销售额正在不断增加，因此，各个城市对停车场地的需求越来越大，并且停车场乱以及停车难的问题，已经严重阻碍城市交通发展。

本文针对垂直循环立体车库控制系统工作原理进行分析，继而讨论垂直循环式立体车库控制系统设计，以供参考。

关键词：垂直循环式；立体车库；控制系统引言：在城市化高速发展的背景下，交通运输行业发展规模逐渐增大，人们的购车普遍处于旺盛的状态，汽车的销售额持续增长，据相关调查，目前，我国已经注册的汽车数量高达4.17亿辆，伴随着车辆数量的增加，导致停车难和停车场地不足。

1.工作原理垂直循环式立体车库控制系统在运行过程中，车库中电机变频驱动主要拉动载车板周围的链条，将载车板上升或者下降，等车辆顺利进入到车库后，西门子可编程控制器对车库中变频器进行控制。

设计人员在车库中安装感应设备，通过车辆地磁感应器就可以及时感应车辆。

存车过程中，司机按照停车库系统的感应区，门自动就可以打开，司机将车辆缓慢驶入。

根据系统中的语音提示和电子屏，顺利将车辆停放后，垂直循环式立体车库控制系统对车辆的外表进行扫描，扫描结束后，将车辆的相关数据传输到触摸屏上，司机查看数据以及确认车牌号后，按存车按钮，继而自动停车关闭。

车库进入正转或者反转的运行状态，停车设备将车辆运输至指定位置，最终整个存车流程完成。

等司机取车时，司机需要在车库的触摸屏中输入车牌号，并且点击取车按钮，停车设备经过正转或者反转后，将车辆运送在车库地面，司机将车辆行驶出来，这就是整个垂直循环式立体车库控制系统的工作原理[1]。

详细如图1、2、3所示。

图1为垂直循环式立体车库控制系统结构图3为垂直循环立体车库系统流程原理图1为垂直循环式立体车库控制系统结构图3为垂直循环立体车库系统流程原理2.垂直循环式立体车库控制系统设计2.1控制系统结构设计垂直循环式立体车库的控制系统分为强电和弱电两套系统，强电系统主要为车库控制系统中的照明系统、动力系统以及制动系统提供电力。

基于PLC控制的垂直循环式立体车库设计垂直循环式立体车库是一种通过多层平台和垂直升降机构，实现车辆存取的智能化车库系统。

本文将围绕基于PLC控制的垂直循环式立体车库的设计展开讨论。

1.引言垂直循环式立体车库通过垂直升降机构将车辆从地面上升至不同层的停车位，实现多层停车。

与传统的平面车库相比，垂直循环式立体车库能够更好地利用有限的空间，并提高停车效率。

在设计过程中，我们选择使用PLC（可编程逻辑控制器）作为控制核心，通过控制执行器的运动来实现车辆的存取。

2.系统架构垂直循环式立体车库的系统架构主要包括以下几个部分：-PLC控制系统：负责控制整个车库系统，包括升降平台的运动、门的开闭、信号灯的控制等。

-传感器系统：用于检测车辆位置、车库内部环境等信息，并将其反馈给PLC控制系统。

-执行器系统：包括电动机、液压缸等执行器，用于实现升降平台、门等部件的运动。

3.PLC控制逻辑PLC控制逻辑是整个系统的核心。

在设计中，我们首先需要根据系统需求对整个车库进行建模，确定相应的输入输出信号。

然后，根据车库模型设计PLC程序，实现对执行器系统的控制。

-车辆存入/取出控制：当车辆需要存入车库时，PLC控制系统会接收到相应的信号，控制升降平台的上升或下降，将车辆送达到指定的停车位。

同样地，当车辆需要取出时，PLC控制系统会根据停车位信息，控制升降平台的运动，将车辆送达到地面。

-门禁控制：车库的入口、出口处通常会设置门禁系统，通过PLC控制系统，对门的开闭进行控制。

当有车辆存入或取出时，门禁系统会接收到相应的信号，PLC控制系统会根据处理逻辑，控制门的开启或关闭，确保车辆的安全进出。

-信号灯控制：车库内部通常会设置红绿灯，用于指示车辆存取状态。

PLC控制系统可以通过控制信号灯的亮灭，实时显示车库的使用情况。

例如，当车库已满时，红灯亮起；当有空余车位时，绿灯亮起。

4.安全措施在垂直循环式立体车库的设计中，安全是一个非常重要的考虑因素。

垂直循环式立体车库是指采用与地面垂直方向做循环运动而达到存取车的停车设备，其工作原理是通过减速机带动传动机构，在牵引构件链条的基础上每隔一定距离安装一个存车托架，存车托架随链条一起做循环运动，从而达到存取车辆的目的。

占地面积小，容量大，利用地面两个停车位的空间可停放7-32辆车，机械性能稳定，安装操作简便，配置灵活，存取车方便，外观轻巧美观，这是垂直循环车库的最大卖点。

垂直循环立体停车设备的独特优势被社会广泛青睐。

垂直循环类立体停车设备，最早起源于欧美国家，由于其结构较为复杂，国内生产厂家较少，一些厂家由于没有吃透原理，工艺水平落后，导致产品质量不过关，推向市场的产品客户无法接受，因此产生了极坏的影响。

这也是外界对此类产品产生技术误解，甚至失去信心的原因。

但是，“世上无难事，只要肯登攀”，没有不成熟的产品，只有不成熟的企业。

虽然技术方面有困难，但是，国内多家企业仍在不断尝试，先有伟创研制出拨叉式槽轮传动机构，后有九路泊车对传统垂直循环机型的大胆改革，反复实践，创新研发了多项专利技术，并成功应用到垂直循环立体车库系列产品上，最终彻底解决垂直循环立体车库噪音大，电耗高，载车板摆动，故障率高，维保费用高等困扰行业已久的技术难题，成功研发出新一代成熟稳定、结构合理、受力均匀、节能低噪、性能优良、安全可靠的垂直循环智能立体车库。

这是垂直循环立体车库划时代的进步，颠覆性的创新。

垂直循环立体停车库工作原理
垂直循环立体停车库的工作原理如下：
减速电机带动传动机构，在牵引链条上每隔一定距离安装一个存车托架。

当电动机启动时，存车托架随链条一起作垂直循环运动，从而存取车辆。

这种立体车库最大的优势是占地面积小，能有效地利用土地和空间资源，而且操作简单，使用PLC自动调车系统，实现一键存取车辆。

此外，它还具
备运转速度快、存取时间短、维护方便、耐用性高等优势，而且安全系数高，车库设有安全保护装置，可以避免各种车库事故的发生。

相较于传统的普通地下车库而言，垂直循环式立体车库一般不需要强制通风，无大面积照明，耗电量仅为普通地下车库的35%，大大降低了车库的运营成本。

以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。
