常用电路板元件二极管识别及故障判断

二极管和三极管的识别方法二极管和三极管是电子元件中常见的两种器件，它们在电子电路中起着重要的作用。

本文将介绍二极管和三极管的识别方法。

一、二极管的识别方法1. 外观识别：二极管通常有两个引脚，其中一个引脚长一些，另一个引脚短一些。

长引脚是正极，短引脚是负极。

另外，二极管的外壳通常是黑色的，上面有一个白色的标记，标明正极的位置。

2. 正向电压识别：使用万用表的二极管测试功能，将测试笔的红色测试引脚连接到二极管的长引脚上，将黑色测试引脚连接到短引脚上。

如果二极管正常工作，万用表将显示一个正向电压值，通常为0.6V至0.7V之间。

3. 反向电压识别：将测试笔的红色测试引脚连接到短引脚上，黑色测试引脚连接到长引脚上。

如果二极管正常工作，万用表将显示一个非常高的电阻值，表示二极管处于截止状态，没有电流通过。

二、三极管的识别方法1. 外观识别：三极管通常有三个引脚，分别是基极（B）、发射极（E）和集电极（C）。

一般情况下，三极管的引脚是按照顺序排列的，可以通过引脚的位置来确定。

2. 极性识别：通过查找三极管的规格书或者数据手册，可以确定各个引脚的功能和极性。

一般来说，基极是最细的引脚，发射极是中间的引脚，集电极是最粗的引脚。

此外，一些三极管的外壳上也会标注引脚的极性。

3. 参数识别：通过查找三极管的规格书或者数据手册，可以了解到三极管的参数信息，如最大电流、最大功率、最大电压等。

根据这些参数，可以判断三极管是否适合当前电路的需求。

二极管和三极管的识别方法主要包括外观识别、正向电压识别、反向电压识别、极性识别和参数识别等。

通过这些方法，我们可以准确识别二极管和三极管，确保在电路设计和维修中正确使用这些元件。

电路板故障诊断与检修方法（电路板七大故障表现及诊断处理方法）一、电容故障电容损坏引发的故障在电子设备中是最高的，其中尤其以电解电容的损坏最为常见。

电容损坏表现为：容量变小、完全失去容量、漏电、短路。

电容在电路中所起的作用不同，引起的故障也各有特点：在工控电路板中，数字电路占绝大多数，电容多用做电源滤波，用做信号耦合和振荡电路的电容较少。

用在开关电源中的电解电容如果损坏，则开关电源可能不起振，没有电压输出；或者输出电压滤波不好，电路因电压不稳而发生逻辑混乱，表现为机器工作时好时坏或开不了机，如果电容并在数字电路的电源正负极之间，故障表现同上。

这在电脑主板上表现尤其明显，很多电脑用了几年就出现有时开不了机，有时又可以开机的现象，打开机箱，往往可以看见有电解电容鼓包的现象，如果将电容拆下来量一下容量，发现比实际值要低很多。

电容的寿命与环境温度直接有关，环境温度越高，电容寿命越短。

这个规律不但适用电解电容，也适用其它电容。

所以在寻找故障电容时应重点检查和热源靠得比较近的电容，如散热片旁及大功率元器件旁的电容，离其越近，损坏的可能性就越大。

所以在检修查找时应有所侧重。

有些电容漏电比较严重，用手指触摸时甚至会烫手，这种电容必须更换。

在检修时好时坏的故障时，排除了接触不良的可能性以外，一般大部分就是电容损坏引起的故障了。

所以在碰到此类故障时，可以将电容重点检查一下，换掉电容后往往令人惊喜。

二、电阻故障常看见许多初学者在检修电路时在电阻上折腾，又是拆又是焊的，其实修得多了，你只要了解了电阻的损坏特点，就不必大费周章。

电阻是电器设备中数量最多的元件，但不是损坏率最高的元件。

电阻损坏以开路最常见，阻值变大较少见，阻值变小十分少见。

常见的有碳膜电阻、金属膜电阻、线绕电阻和保险电阻几种。

前两种电阻应用最广，其损坏的特点：一是、低阻值（100。

以下）和高阻值（100k。

以上）的损坏率较高，中间阻值（如几百欧到几十千欧）的极少损坏；二是、低阻值电阻损坏时往往是烧焦发黑，很容易发现，而高阻值电阻损坏时很少有痕迹。

电路板中常用7大类二极管一、肖特基二极管肖特基二极管，即肖特基势垒二极（SchottkyBarrierDiode,缩写成SBD）的简称。

肖特基二极管是贵金属（金、银、铝、铂等）A为正极，以N型半导体B为负极，利用二者接触面上形成的势垒具有整流特性而制成的金属-半导体器件。

因此，SBD也称为金属－半导体（接触）二极管或表面势垒二极管。

它属一种低功耗、超高速半导体器件。

最显著的特点为反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右。

SBD具有开关频率高和正向压降低等优点，但其反向击穿电压比较低，大多不高于60V，最高仅约100V，以致于限制了其应用范围。

其多用作高频、低压、大电流整流二极管、续流二极管、保护二极管，也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。

在通信电源、变频器等中比较常见。

二、变容二极管变容二极管又称"可变电抗二极管"，是利用pN结反偏时结电容大小随外加电压而变化的特性制成的。

反偏电压增大时结电容减小、反之结电容增大，变容二极管的电容量一般较小，其最大值为几十皮法到几百皮法，最大区容与最小电容之比约为5:1。

它主要在高频电路中用作自动调谐、调频、调相等，例如在电视接收机的调谐回路中作可变电容。

变容二极管属于反偏压二极管，改变其PN结上的反向偏压，即可改变PN结电容量。

反向偏压与结电容之间的关系是非线性的，变容二极管的电容值与反向偏压值的关系：(a) 反向偏压增加，造成电容减少；(b) 反向偏压减少，造成电容增加。

电容误差范围是一个规定的变容二极管的电容量范围。

数据表将显示最小值、标称值及最大值，这些经常绘在图上。

三、稳压二极管英文名称Zener diode，又叫齐纳二极管。

利用pn结反向击穿状态，其电流可在很大范围内变化而电压基本不变的现象，制成的起稳压作用的二极管。

在这临界击穿点上，反向电阻降低到一个很小的数值，在这个低阻区中电流增加而电压则保持恒定，稳压二极管是根据击穿电压来分档的，因为这种特性，稳压管主要被作为稳压器或电压基准元件使用。

电路板上的元器件检测技巧备中使用着大量各种类型的电子元器件，设备发生故障大多是由于电子元器件失效或损坏引起的。

因此怎么正确检测电子元器件就显得尤其紧要，这也是电子维护和修理人员必需把握的技能。

下面是部分常见电子元器件检测技巧，供大家参考。

1．测整流电桥各脚的极性万用表置R×1k挡，黑表笔接桥堆的任意引脚，红表笔先后测其余三只脚，假如读数均为无穷大，则黑表笔所接为桥堆的输出正极，假如读数为4～10kΩ，则黑表笔所接引脚为桥堆的输出负极，其余的两引脚为桥堆的交流输入端。

2．判定晶振的好坏先用万用表（R×10k挡）测晶振两端的电阻值，若为无穷大，说明晶振无短路或漏电；再将试电笔插入市电插孔内，用手指捏住晶振的任一引脚，将另一引脚碰触试电笔顶端的金属部分，若试电笔氖泡发红，说明晶振是好的；若氖泡不亮，则说明晶振损坏。

3．单向晶闸管检测可用万用表的R×1k或R×100挡测量任意两极之问的正、反向电阻，假如找到一对极的电阻为低阻值（100Ω～lkΩ），则此时黑表笔所接的为掌控极，红表笔所接为阴极，另一个极为阳极。

晶闸管共有3个PN结，我们可以通过测量PN结正、反向电阻的大小来判别它的好坏。

测量掌控极（G）与阴极[C）之间的电阻时，假如正、反向电阻均为零或无穷大，表明掌控极短路或断路；测量掌控极（G）与阳极（A）之间的电阻时，正、反向电阻读数均应很大；{测量阳极（A）与阴极（C）之间的电阻时，正、反向电阻都应很大。

4．双向晶闸管的极性识别双向晶闸管有主电极1、主电极2和掌控极，假如用万用表R×1k 挡测量两个主电极之间的电阻，读数应貌似无穷大，而掌控极与任一个主电极之间的正、反向电阻读数只有几十欧。

依据这一特性，我们很简单通过测量电极之间电阻大小，识别出双向晶闸管的掌控极。

而当黑表笔接主电极1。

红表笔接掌控极时所测得的正向电阻总是要比反向电阻小一些，据此我们也很简单通过测量电阻大小来识别主电极1和主电极2。

二极管判断方法二极管是一种常用的半导体器件，具有单向导电性。

在电子电路中，二极管广泛应用于整流、调制、检波、稳压等功能。

判断二极管的正负极和性能是电子工程师的基本技能之一。

本文将介绍几种常用的二极管判断方法。

1. 目测法通过观察二极管外壳上的标识，可以初步判断二极管的正负极。

在二极管外壳上，通常有一个标志或者一个环，表示二极管的负极。

同时，还可以通过外壳的颜色来判断，黑色或深色的一端为负极，白色或浅色的一端为正极。

这种方法适用于已知型号的二极管，但对于未知型号的二极管，可能无法准确判断。

2. 万用表法万用表是电子工程师最常用的测试工具之一，可以用来测量电压、电流、电阻等参数。

使用万用表可以准确地判断二极管的正负极和性能。

（1）判断二极管的正负极将万用表调至二极管档（通常为X1K档或X100档），红表笔接二极管的一端，黑表笔接另一端。

此时，万用表会显示一个数值，这个数值反映了二极管的正向电压降。

然后，交换红黑表笔的位置，再次测量。

这次测量的数值应该接近于无穷大，表示二极管处于截止状态。

根据这两个数值，可以判断二极管的正负极：数值较小的一端为正极，数值较大的一端为负极。

（2）判断二极管的性能在判断了二极管的正负极之后，可以使用万用表进一步判断二极管的性能。

将万用表调至二极管档，红表笔接二极管的正极，黑表笔接负极。

此时，万用表显示的数值应该接近于二极管的正向电压降。

然后，交换红黑表笔的位置，再次测量。

这次测量的数值应该接近于无穷大，表示二极管处于截止状态。

如果这两个数值相差较大，说明二极管的性能较差；如果这两个数值相差较小，说明二极管的性能较好。

3. 示波器法示波器是一种可以观察电压波形变化的工具，也可以用来检测二极管的性能。

将示波器的探头分别接在二极管的两端，观察示波器上的波形。

如果波形正常，说明二极管工作正常；如果波形异常，说明二极管可能存在问题。

这种方法适用于对二极管性能要求较高的场合。

4. 热敏电阻法热敏电阻是一种对温度敏感的电阻元件，其阻值随温度的变化而变化。

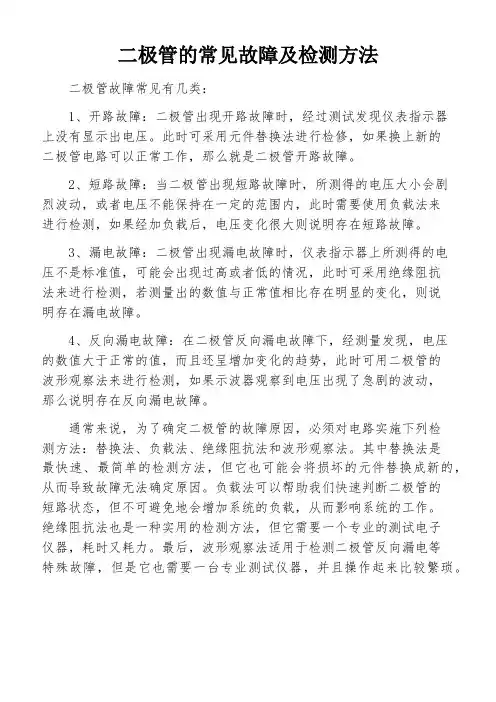

二极管的常见故障及检测方法
二极管故障常见有几类：
1、开路故障：二极管出现开路故障时，经过测试发现仪表指示器
上没有显示出电压。

此时可采用元件替换法进行检修，如果换上新的
二极管电路可以正常工作，那么就是二极管开路故障。

2、短路故障：当二极管出现短路故障时，所测得的电压大小会剧
烈波动，或者电压不能保持在一定的范围内，此时需要使用负载法来
进行检测，如果经加负载后，电压变化很大则说明存在短路故障。

3、漏电故障：二极管出现漏电故障时，仪表指示器上所测得的电
压不是标准值，可能会出现过高或者低的情况，此时可采用绝缘阻抗
法来进行检测，若测量出的数值与正常值相比存在明显的变化，则说
明存在漏电故障。

4、反向漏电故障：在二极管反向漏电故障下，经测量发现，电压
的数值大于正常的值，而且还呈增加变化的趋势，此时可用二极管的
波形观察法来进行检测，如果示波器观察到电压出现了急剧的波动，
那么说明存在反向漏电故障。

通常来说，为了确定二极管的故障原因，必须对电路实施下列检
测方法：替换法、负载法、绝缘阻抗法和波形观察法。

其中替换法是
最快速、最简单的检测方法，但它也可能会将损坏的元件替换成新的，从而导致故障无法确定原因。

负载法可以帮助我们快速判断二极管的
短路状态，但不可避免地会增加系统的负载，从而影响系统的工作。

绝缘阻抗法也是一种实用的检测方法，但它需要一个专业的测试电子
仪器，耗时又耗力。

最后，波形观察法适用于检测二极管反向漏电等
特殊故障，但是它也需要一台专业测试仪器，并且操作起来比较繁琐。

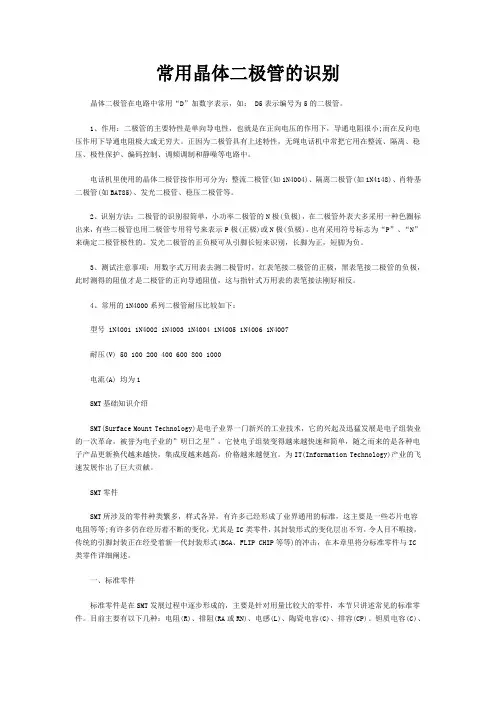

常用晶体二极管的识别晶体二极管在电路中常用“D”加数字表示，如： D5表示编号为5的二极管。

1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。

正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。

电话机里使用的晶体二极管按作用可分为：整流二极管(如1N4004)、隔离二极管(如1N4148)、肖特基二极管(如BAT85)、发光二极管、稳压二极管等。

2、识别方法：二极管的识别很简单，小功率二极管的N极(负极)，在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极(正极)或N极(负极)，也有采用符号标志为“P”、“N”来确定二极管极性的。

发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。

3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。

4、常用的1N4000系列二极管耐压比较如下：型号 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007耐压(V) 50 100 200 400 600 800 1000电流(A) 均为1SMT基础知识介绍SMT(Surface Mount Technology)是电子业界一门新兴的工业技术，它的兴起及迅猛发展是电子组装业的一次革命，被誉为电子业的”明日之星”，它使电子组装变得越来越快速和简单，随之而来的是各种电子产品更新换代越来越快，集成度越来越高，价格越来越便宜。

为IT(Information Technology)产业的飞速发展作出了巨大贡献。

SMT零件SMT所涉及的零件种类繁多，样式各异，有许多已经形成了业界通用的标准，这主要是一些芯片电容电阻等等;有许多仍在经历着不断的变化，尤其是IC类零件，其封装形式的变化层出不穷，令人目不暇接，传统的引脚封装正在经受着新一代封装形式(BGA、FLIP CHIP等等)的冲击，在本章里将分标准零件与IC类零件详细阐述。

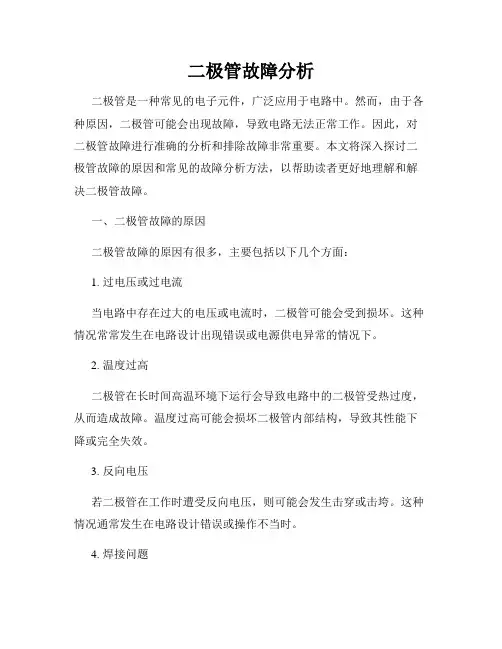

二极管故障分析二极管是一种常见的电子元件，广泛应用于电路中。

然而，由于各种原因，二极管可能会出现故障，导致电路无法正常工作。

因此，对二极管故障进行准确的分析和排除故障非常重要。

本文将深入探讨二极管故障的原因和常见的故障分析方法，以帮助读者更好地理解和解决二极管故障。

一、二极管故障的原因二极管故障的原因有很多，主要包括以下几个方面：1. 过电压或过电流当电路中存在过大的电压或电流时，二极管可能会受到损坏。

这种情况常常发生在电路设计出现错误或电源供电异常的情况下。

2. 温度过高二极管在长时间高温环境下运行会导致电路中的二极管受热过度，从而造成故障。

温度过高可能会损坏二极管内部结构，导致其性能下降或完全失效。

3. 反向电压若二极管在工作时遭受反向电压，则可能会发生击穿或击垮。

这种情况通常发生在电路设计错误或操作不当时。

4. 焊接问题如果二极管的引脚焊接质量不好，接触不良或短路，会导致二极管无法正常工作，甚至烧毁。

以上是导致二极管故障的一些常见原因，了解这些原因有助于我们更好地定位和解决故障。

二、故障分析方法对于二极管故障的分析，我们可以采用以下几种方法：1. 直观检查首先，我们可以通过直接观察二极管外观来检查是否存在损坏的痕迹。

例如，如果发现二极管外壳有物理损坏、烧焦、变色等情况，很可能是二极管故障。

2. 电阻测量我们可以使用万用表或示波器对二极管进行电阻测量。

正常情况下，二极管在正向偏置时具有较低的电阻值，而在反向偏置时应具有很高的电阻值。

如果测量结果与预期不符，则可能说明二极管存在故障。

3. 示波器测试若电路条件允许，我们还可以使用示波器对二极管进行测试。

通过观察电压波形的变化，可以判断二极管是否工作正常。

若波形出现异常，如变形、失真或无输出信号等，很可能是二极管故障的表现。

4. 替换法当以上方法无法准确判断二极管故障时，我们可以尝试替换同类型的二极管进行测试。

如果替换后故障解决，那么原先的二极管很可能是故障的原因。

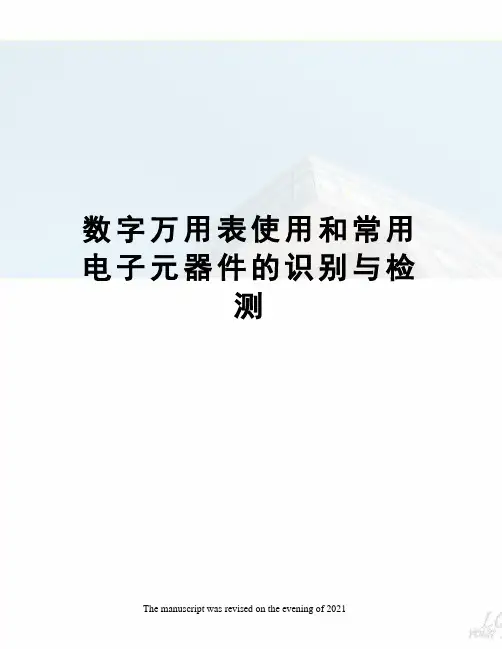

数字万用表使用和常用电子元器件的识别与检测The manuscript was revised on the evening of 202110A电流插孔（不能测量大于10A电流）当测量大于200mA、小于10A的交、直流电流时，红表笔应插入此10A电流插孔。

电流插孔当测量小于200mA的交、直流电流时，红表笔应插入此电流插孔。

V/Ω插孔当测量交、直流电压、电阻、二极管导通电压和短路检测时，红表笔应插入此V/Ω插孔。

接地公共端“COM”插孔黑表笔始终插入此接地插孔中。

三极管β值测量档位电阻测量档位直流电压测量档电容容量测量档直流电流测量档交流电流测量档交流电压测量档二极管压降测量三极管β值测试插座将被测三极管的集电极、基极和发射极分别插入“C”、“B”、“E”插孔内，注意区分三极管是NPN型还是PNP型。

一、交直流电流的测量根据测量电流的大小选择适当的电流测量量程和红表笔的插入“A”电流插孔，测量直流时，红表笔（插入电流插孔中）接触电压高一端，黑表笔接触电压低的一端，正向电流从红表笔流入万用表，再从黑表笔流出，当要测量的电流大小不清楚的时候，先用最大的量程来测量，然后再逐渐减小量程来精确测量。

测量电流时的连接电路图（i为电流）二、交直流电压的测量红表笔插入“V/Ω”插孔中，根据电压的大小选择适当的电压测量量程，黑表笔接触电路“地”端，红表笔接触电路中待测点。

特别要注意，数字万用表测量交流电压的频率很低（45～500Hz），中高频率信号的电压幅度应采用交流毫伏表来测量。

测量电压时的连接电路图（u为电压）三、电阻的测量电阻的测量比较简单红表笔插入“V/Ω”插孔中，黑表笔插入 "com"插孔，根据电阻的大小选择适当的电阻档，红、黑两表笔分别接触电阻两端，观察读数即可。

特别是，测量在路电阻时（在电路板上的电阻），应先把电路的电源关断，以免引起读数抖动。

禁止用电阻档测量电流或电压（特别是交流220V电压），否则容易损坏万用表。

各种各样的二极管识别方法和检测技巧一、二极管的作用与识别方法1.1 作用二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。

二极管按用途分为：晶体二极管、双向触发二极管、高频变阻二极管、变容二极管、发光二极管、肖特基二极管。

1.2 识别方法二极管的识别很简单，小功率二极管的N极(负极)，在二极管表大多采用一种色圈标出来，有些二极管也用二极管专用符号标志为“P”“N”来确定二极管极性的，发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。

1.3 测试注意事项用数字式万用表支测二极管时，红表笔接二极管的正极黑表笔接二极管的负极，此时测试得阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。

1.4 故障特点二极管的故障主要表现在开路、短路和稳压不稳定。

在这3种故障中，前一种故障表现出电源电压升高；后顾之忧种故障表现为电源电压变低到零伏或输出不稳定。

二、二极管的测试方法2.1 检测小功率晶体二极管A.判别正、负电极(a)观察外壳上的符号标记。

通常在二极管的外壳上标有二极管的符号，带有三角形箭头的一端为正极，另一端是负极。

(b)观察外壳上的色点。

在点接触二极管的外壳上，通常标有极性色点(白色或红色)。

一般标有色点的一端即为正极。

还有的二极管上标有色环，带色环的一端则为负极。

(c)以阻值较小的一次测量为准，黑表笔所接的一端为正极，红表笔所接的一端则为负极。

B.检测最高反向击穿电压。

对于交流电来说，因为不断变化，因此最高反向工作电压也就是二极管承受的交流峰值电压。

2.2 检测双向触发二极管将万用表置于相应的直流电压挡。

测试电压由兆欧表提供。

测试时，摇动兆欧表，万同样的方法测出VBR值。

最后将VBO与VBR进行比较，两者的绝对值之差越小，说明被测双向触发二极管的对称性越好。

2.3 瞬态电压抑制二极管(TVS)的检测A.用万用表测量管子的好坏对于单要极型的TVS，按照测量普通二极管的方法，可测出其正、反向电阻，一般正向电阻为4kΩ左右，反向电阻为无穷大。

二极管的判断与识别方法
二极管是一种常见的电子元件，用于控制电流的流向。

它通常由半导体材料制成，具有两个电极：正极和负极。

正极被标记为P端，负极被标记为N端。

判断一个二极管是否正常工作的最简单方法是使用万用表进行测试。

将万用表调至二极管测试档位，然后将二极管的两个引脚分别与万用表的两个探针相连接。

如果二极管是正常的，万用表上将显示出正常的导通或断路状态。

导通状态意味着电流可以从P端流向N端，而断路状态意味着电流无法流动。

你还可以使用一个电源和一个电阻来判断二极管的极性。

将电源的正极与二极管的P端相连，然后将电源的负极与二极管的N端相连。

如果二极管正常，电流将能够通过二极管，此时电阻上的电压会有一个明显的变化。

但是，如果二极管连接反了，电流将无法通过二极管，电阻上的电压则不会有变化。

你还可以通过二极管的外观特征来判断其类型。

常见的二极管有两种：有源区域在中间的点接触型二极管和有源区域在边缘的片状型二极管。

点接触型二极管的两个引脚之间会有一个小点，而片状型二极管的引脚则是平整的。

此外，不同型号的二极管还可能有不同的外形和标记。

总结一下，判断和识别二极管的方法有多种。

最简单的方法是使用
万用表进行测试，通过导通或断路状态来判断二极管是否正常。

此外，你还可以使用电源和电阻来判断二极管的极性。

此外，通过观察二极管的外观特征，如引脚形状和标记，也可以帮助你判断二极管的类型。

希望这些方法对你判断和识别二极管有所帮助。

二极管好坏的判断方法二极管是一种最常用的电子元件，在电子设备中可以用来实现信号开关和功率放大，有时它也可以用作振荡电路元件，因此可以说，没有二极管，电子设备绝对无法正常运作。

不幸的是，由于某些原因，二极管可能出现故障或不工作，因此，我们必须学会如何判断二极管是否有故障或不能正常运行。

首先，如果要判断一个二极管的功能是否正常，最简单的方法是采用“电阻测试法”。

就是在示波器或多用表上测量它的两个端子间的电阻值。

一般来说，正常的二极管有两种模式，一种是开路模式，一种是短路模式。

开路模式下，二极管的两个端子间的电阻值是很高的，在这种情况下，多用表将显示一个很高的电阻值；而短路模式下，二极管的两个端子间的电阻值很低，在这种情况下，多用表将显示一个很低的电阻值，可以看出二极管的功能是正常的。

其次，如果要检测一个二极管的电压阈值，可以采用“电压稳定性测试法”。

这种测试方法可以用一个电压表测量二极管输入端和输出端之间的电压变化，当电压较小时（大约在0.6V左右），二极管将处于关断状态；而当电压较大时（大约在2V左右），二极管将处于通过状态。

如果在这两种电压阈值之间的任何一个位置上都能有效地改变电压，那么说明这个二极管是正常的。

最后，如果要测试二极管的故障现象，可以采用“功率损耗测试”。

根据不同的应用环境，把二极管接入到驱动电路中，在这样的环境下，可以测量二极管的功率损耗，如果它的功率损耗很低，说明这个二极管是正常的，如果它的功率损耗很大，则说明这个二极管有故障，可能需要更换更新。

总的来说，要判断一个二极管的好坏，最常用的方法就是采用上述三种方法，即电阻测试法、电压稳定性测试法和功率损耗测试法，如果按照上述方法能够得到正确结论，那么就可以断定二极管是否有故障或可以正常运行。

二极管电路判断方法断开二极管汇总二极管（Diode）是一种非线性电子元件，具有单向导电性。

在电子电路中，二极管常常用于整流、限流、开关等方面的应用。

尽管二极管具有较高的可靠性，但仍然可能发生断开的情况。

断开二极管会导致电路无法正常工作，因此及时判断和检测二极管是否断开非常重要。

下面将介绍几种判断断开二极管的常用方法。

1.正向电压测量法：将万用表置于电压测量档位（短接测试笔），然后将测试笔分别连接到二极管的正向端和负向端。

如果测量到正向电压，说明二极管正常；如果测量不到电压或者显示为负值，说明二极管断开。

2.反向电压测量法：将万用表置于电压测量档位（短接测试笔），然后将测试笔分别连接到二极管的正向端和负向端。

如果测量到反向电压，说明二极管正常；如果测量不到电压或者显示为正值，说明二极管断开。

3.电流测量法：将万用表置于电流测量档位，然后将测试笔分别连接到二极管的正向端和负向端。

如果测量到正向电流，说明二极管正常；如果测量不到电流，说明二极管断开。

第二种方法是使用示波器。

示波器是一种可以显示电压波形的仪器，常用于测量电路中的交流信号。

使用示波器来判断二极管是否断开的方法如下：将示波器的探头分别连接到二极管的正向端和负向端，观察示波器显示的波形。

如果显示一个稳定的正弦波或方波，说明二极管正常；如果显示一个平直线或者没有信号，说明二极管断开。

第三种方法是使用信号源。

信号源是一种可以产生稳定信号的设备，常用于测试电子电路的工作状态。

使用信号源来判断二极管是否断开的方法如下：将信号源的正极连接到二极管的正向端，将负极连接到二极管的负向端。

然后调节信号源的输出信号，观察二极管是否能够将信号正常导通。

如果信号可以正常导通，说明二极管正常；如果信号无法导通或者信号弱得无法显示，说明二极管断开。

除了以上提到的方法外，还可以通过外观检查和替换法来判断二极管是否断开。

外观检查即通过肉眼观察二极管的外观，看是否有明显的损坏或者焊接处断开等情况。

二极管正负极判别技巧二极管正负极判别技巧引言：二极管是一种常见的电子元器件，具有非常重要的作用。

正负极的判别是在使用二极管时必不可少的一步。

正确地判断二极管的正负极可以保证电路的正常运行和性能。

本文将介绍一些二极管正负极判别的技巧，并在不同类型的二极管中进行详细讨论，以帮助读者更好地理解和应用这些技巧。

一、二极管的基本结构和原理首先，让我们简要回顾一下二极管的基本结构和原理。

二极管由PN 结构组成，其中P代表正极，N代表负极。

当正极与负极之间施加正向电压时，电流会顺利通过二极管，此时二极管处于导通状态；而当施加反向电压时，电流将无法通过，二极管处于截止状态。

这种特性使得二极管在电子装置中具有整流、开关和电压稳定等功能。

二、常见的二极管类型接下来，我们将讨论几种常见的二极管类型及其正负极判别方法。

1. 硅二极管（Silicon Diode）：硅二极管是最常见的二极管类型之一。

它具有较高的导通压降，并且能够承受较高的反向电压。

为了判别硅二极管的正负极，以下是一种简单的方法：- 硅二极管的正极通常带有一个带印刷标识的环，这是帮助我们识别的重要提示。

- 如果你找不到印刷标识的环，可以查看二极管的芯片，正极一般会与芯片链接的较短引脚相连。

2. 锗二极管（Germanium Diode）：与硅二极管相比，锗二极管具有较低的导通压降。

同样，为了判别锗二极管的正负极，以下是一种简单方法：- 锗二极管的正极通常带有一个带印刷标识的环，这是帮助我们识别的重要提示。

- 如果你找不到印刷标识的环，可以查看二极管的芯片，正极一般会与芯片链接的较短引脚相连。

3. LED二极管（Light Emitting Diode）：LED二极管是一种发光二极管。

正负极判别方法如下：- LED二极管的正极一般带有较长的引脚，同时也可能带有一个凸起的结构。

- 如果你找不到明显的引脚差异，也可以查看二极管上的标识，一般正极会有一个小点或者一个“+”的标志。

二极管判断方法二极管是一种电子器件，它是由半导体材料制成的。

相较于其他器件，二极管的判断方法更为简单直接。

本文将介绍几种常见的二极管判断方法，以帮助读者更好地理解和判断二极管的工作状态。

首先，最简单的判断方法是通过目测观察二极管的外观。

通常情况下，二极管有两根引脚，一个是接地脚（阴极），另一个是外侧脚（阳极）。

在观察外观时，可以留意注明了极性的标志，例如箭头、线、点等。

如果标志指向的是外侧脚，则表示这是一个正向通导的二极管；如果指向的是接地脚，则表示这是一个反向截止的二极管。

其次，我们可以使用万用表来判断二极管的导通情况。

将万用表调至二极管测试档（通常是电流档或二极管测试档），将二极管的阳极连接到测试笔的正极，将阴极连接到测试笔的负极。

如果表头显示有电流流过，即表示二极管正向通导；如果没有电流流过，即表示二极管反向截止。

需要注意的是，使用万用表测试二极管时要先将二极管与外部电路断开，避免产生误解。

除了万用表，老式的电压表和电流表也可以用于二极管的判断。

当连接在二极管上时，如果电压表显示为0，说明电流经过二极管，这意味着二极管正向导通；如果电压表显示无数值，即显示“1”或“OL”（即“over limit”），则表示二极管反向截止。

而电流表可以用来测量二极管通过的电流大小，正向通导时，电流表应有一定读数；反向截止时，电流表的读数应为零。

另一种常见的判断方法是使用示波器观察二极管的正向或反向电流是否存在。

先将二极管与示波器连接，然后将示波器调至直流耦合模式，同时调整水平和垂直缩放，以便观察电流的变化。

如果示波器上显示出了正向或负向的脉冲波形，说明二极管正向或反向导通。

如果没有显示任何脉冲波形，说明二极管截止。

最后，如果以上方法不够准确或者不方便使用，我们还可以借助专业的测试仪器来判断二极管的工作状态。

例如，数字万用表中有专门的二极管测试功能，只需将二极管连接好，然后选择对应的测试档位进行测试即可。

同样地，示波器也可以用于检测和分析二极管的工作情况。
