TH2686型漏电流测试仪说明书

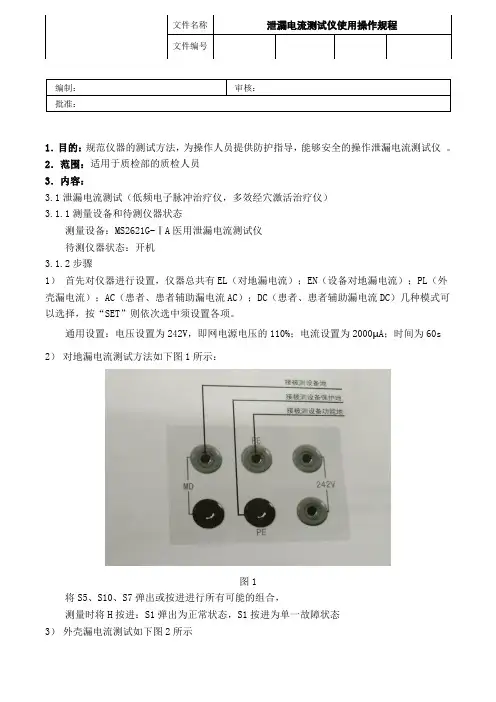

1．目的：规范仪器的测试方法，为操作人员提供防护指导，能够安全的操作泄漏电流测试仪。

2．范围：适用于质检部的质检人员3．内容：3.1泄漏电流测试（低频电子脉冲治疗仪，多效经穴激活治疗仪）3.1.1测量设备和待测仪器状态测量设备：MS2621G-ⅠA医用泄漏电流测试仪待测仪器状态：开机3.1.2步骤1）首先对仪器进行设置，仪器总共有EL（对地漏电流）；EN（设备对地漏电流）；PL（外壳漏电流）；AC（患者、患者辅助漏电流AC）；DC（患者、患者辅助漏电流DC）几种模式可以选择，按“SET”则依次选中须设置各项。

通用设置：电压设置为242V，即网电源电压的110%；电流设置为2000µA；时间为60s 2）对地漏电流测试方法如下图1所示：图1将S5、S10、S7弹出或按进进行所有可能的组合，测量时将H按进：S1弹出为正常状态，S1按进为单一故障状态3）外壳漏电流测试如下图2所示图2将S5、S10、S7弹出或按进进行所有可能的组合，测量时将H按进：S1弹出为正常状态，S1按进为单一故障状态测量外壳漏电流时，若设备外壳或外壳的一部分是用绝缘材料制成的，必须将最大面积为20 cm ×10 cm的金属箔紧贴在绝缘外壳或外壳的绝缘部分上，作为外壳导体。

并用约0.5 N／cm2的力压在金属箔上。

如有可能，移动金属箔以确定外壳漏电流的最大值。

要测量单一故障状态下的外壳漏电流时，金属箔可布置得与外壳的金属部件相接触。

当患者或操作者与外壳表面接触的面积大于正常人手的尺寸时，金属箔的尺寸可按接触面积相应增加。

4）患者漏电流测试如下图3所示图3将S5、S10、S7弹出或按进进行所有可能的组合，测量时将H按进：S1弹出为正常状态，S1按进为单一故障状态若被测医用电气设备应用部分是用绝缘材料制成的，必须将最大面积为20cm×10cm的金属箔紧贴在绝缘应用部分上3.2 性能指标1)测试过程中测试仪器无报警；2)3.2.1注意事项1)测试时尽可能使用非导电材质的工作桌或工作台。

医用泄漏电流测试仪使用说明一．面板各部分说明：（1）“电源”开关：在打开此开关前，一定要看“使用注意事项”。

（2）电压调节旋钮：顺时针为大，反之为小。

（3）泄漏电流测试与预置开关：按下时结合泄漏电流预置旋钮可设定泄漏电流报警值，常态时可测得实际泄漏电流值。

（4）泄漏电流量程开关：用于选择泄漏电流量程为:0mA～ 2mA。

（5）泄漏电流量程开关：用于选择泄漏电流量程为:2mA～ 20mA。

（6）相位选择开关：利用相位转换开关，分别检测被测体的两端与地线的泄漏电流。

（7）泄漏电流预置调节钮：按下（3）键时，设定泄漏电流报警值，可设定0.2mA～20mA任意报警值泄漏。

（8）显示屏：时间显示。

（9）显示屏：漏电流显示。

（10）显示屏：电压显示。

（11）“启动”按钮：按下时，测试灯亮，此时仪器输出测试电压。

（12）“复位”按钮：按下时，无测试电压输出。

（13）“定时”开关：“开”时为定时测试（倒计时），“关”为手动。

（14）时间预置拔盘：可设定所需测试时间值（每步为1s）。

（15）“测试”灯：该灯亮，表示泄漏测试电压已输出。

（16）“超漏“灯：该灯亮，表示被测物超漏不合格（17）电压输出端：泄漏电流测试电压输出接口。

（18）电源插座：内装保险丝。

（19) 接地端：仪器外壳应可靠接地。

二．操作步骤：（1）按下电源开关使仪器处于开机状态。

（2）用后面板的测试连接线连接好被测体，此时测试灯需熄灭并使仪器接地良好。

（3）设定泄漏电流预置值。

a.按下泄漏电流预置开关。

b.根据需要选择泄漏电流测试量程。

c.根据需要转动泄漏电流钮至电流表显示数所需值，此时电流表所指示的电流数为报警值，设定完毕后，再按一下泄漏电流预置开关使之处于测试状态。

（4）选择测试工作电压，调节电压调节旋钮使测试工作电压为242V。

（5）手动测试：a.将定时开关置为关，按下启动钮，测试灯亮，此时仪器进入测试泄漏状态，切换相位开关，泄漏电流表分别显示被测体两端与外壳的泄漏电流值。

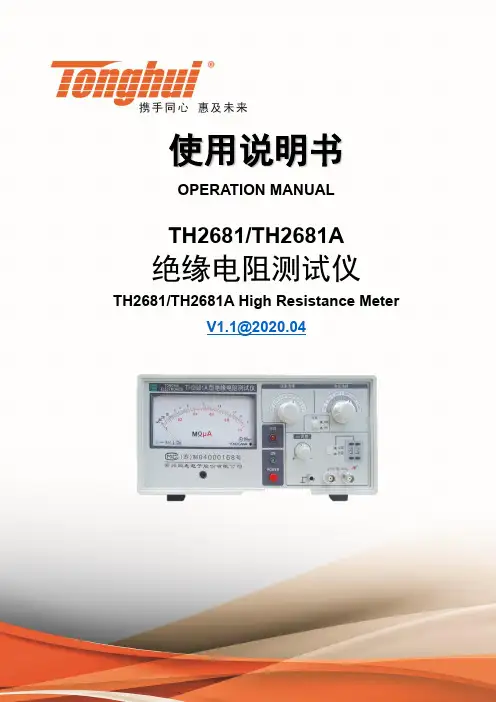

使用说明书OPERATION MANUALTH2681/TH2681A绝缘电阻测试仪TH2681/TH2681A High Resistance Meter************目录第1章概述................................................................................................................................. 1-11.1产品概要 ......................................................................................................................... 1-11.2使用条件 ......................................................................................................................... 1-11.2.1 电源 ..................................................................................................................................................... 1-11.2.2 环境温度与湿度 .................................................................................................................................. 1-11.2.3 体积和总量............................................................................................................................................ 1-11.2.4 几点注意问题....................................................................................................................................... 1-21.3使用周围环境 .................................................................................................................. 1-21.4保险丝............................................................................................................................. 1-2第2章面板说明 ......................................................................................................................... 2-12.1前面板说明...................................................................................................................... 2-12.2后面板说明...................................................................................................................... 2-2第3章操作说明 ......................................................................................................................... 3-13.1待测物的测试方法基本操作 ............................................................................................ 3-13.2测试参数设定前须知 ....................................................................................................... 3-23.2.1 测试等效电路图 .................................................................................................................................. 3-23.2.2 调∞ ......................................................................................................................................................... 3-33.3测试参数设定 .................................................................................................................. 3-33.3.1 电压设定................................................................................................................................................ 3-33.3.2 倍率设定................................................................................................................................................ 3-43.3.3 上限设定................................................................................................................................................ 3-43.3.4 充电时间设定....................................................................................................................................... 3-43.3.5 举例说明................................................................................................................................................ 3-43.3.6 快速操作指南....................................................................................................................................... 3-1 第4章仪器的校准、检验与维修................................................................................................ 4-14.1直流极化电压的产生与检验 ............................................................................................ 4-14.2最大充电电流的检验 ....................................................................................................... 4-14.3绝缘电阻的检验 .............................................................................................................. 4-2第5章技术指标 ......................................................................................................................... 5-35.1测试电压 ......................................................................................................................... 5-35.2测试范围 ......................................................................................................................... 5-35.3电阻测试准确度：10% ± 0.5格 ................................................................................... 5-35.4充电时间 ......................................................................................................................... 5-35.5预置范围 ......................................................................................................................... 5-45.6分选功能 ......................................................................................................................... 5-45.7表头指示选择 .................................................................................................................. 5-45.8测试端测量/放电状态的选择 ........................................................................................... 5-4第6章保修................................................................................................................................. 6-1第7章附录................................................................................................................................. 7-17.1错误消息 ......................................................................................................................... 7-17.2开机默认值...................................................................................................................... 7-27.3手册更改说明 .................................................................................................................. 7-3第1章概述感谢您购买和使用我公司产品，在您使用本仪器前首先请根据说明书最后一章“成套和保修”的事项进行确认，若有不符请尽快与我公司联系，以维护您的权益。

泄漏电流测试仪操作规程
《泄漏电流测试仪操作规程》
一、测试前的准备工作
1. 确保测试仪的电源和接地连接正常，无损坏和漏电现象。

2. 检查测试仪的探头和线缆是否完好，无破损和接触不良。

3. 对被测设备进行全面检查，确认无漏电、绝缘破损等现象。

二、测试仪的操作步骤
1. 将测试仪插入被测设备的电源插座，确保测试仪的工作状态正常。

2. 选择适当的测试模式和参数，如直流/交流模式、测试电压等。

3. 将测试仪的探头垂直于被测设备的外壳表面，确保良好接触并进行测试。

4. 观察测试仪的显示结果，记录泄漏电流数值并进行分析。

三、测试后的处理工作
1. 将测试仪的电源关闭，并拔出电源插座。

2. 对测试仪进行清洁和保养，确保设备的性能和使用寿命。

3. 根据测试结果，对被测设备进行维修和处理，消除漏电隐患。

四、注意事项
1. 操作人员需熟练掌握测试仪的使用方法和注意事项，确保操作安全。

2. 在进行测试时，需严格遵守操作规程和操作指南，防止误操作和意外发生。

3. 定期对测试仪进行维护和校准，确保测试结果准确可靠。

4. 对于发现的漏电隐患，需及时通知相关部门进行处理，确保用电安全。

以上就是《泄漏电流测试仪操作规程》，希望大家能够严格遵守相关规定，确保安全生产。

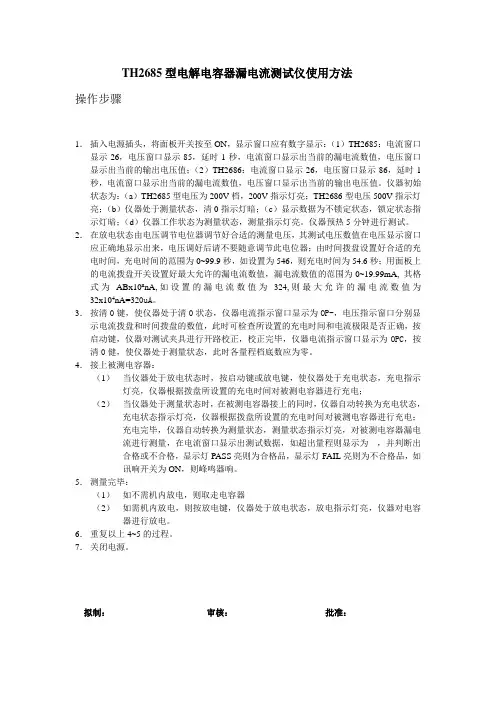

TH2685型电解电容器漏电流测试仪使用方法操作步骤1．插入电源插头，将面板开关按至ON，显示窗口应有数字显示：（1）TH2685：电流窗口显示26，电压窗口显示85，延时1秒，电流窗口显示出当前的漏电流数值，电压窗口显示出当前的输出电压值；（2）TH2686：电流窗口显示26，电压窗口显示86，延时1秒，电流窗口显示出当前的漏电流数值，电压窗口显示出当前的输出电压值。

仪器初始状态为：（a）TH2685型电压为200V档，200V指示灯亮；TH2686型电压500V指示灯亮；（b）仪器处于测量状态，清0指示灯暗；（c）显示数据为不锁定状态，锁定状态指示灯暗；（d）仪器工作状态为测量状态，测量指示灯亮。

仪器预热5分钟进行测试。

2．在放电状态由电压调节电位器调节好合适的测量电压，其测试电压数值在电压显示窗口应正确地显示出来，电压调好后请不要随意调节此电位器；由时间拨盘设置好合适的充电时间，充电时间的范围为0~99.9秒，如设置为546，则充电时间为54.6秒；用面板上的电流拨盘开关设置好最大允许的漏电流数值，漏电流数值的范围为0~19.99mA, 其格式为ABx10n nA,如设置的漏电流数值为324,则最大允许的漏电流数值为32x104nA=320uA。

3．按清0键，使仪器处于清0状态，仪器电流指示窗口显示为OP-，电压指示窗口分别显示电流拨盘和时间拨盘的数值，此时可检查所设置的充电时间和电流极限是否正确，按启动键，仪器对测试夹具进行开路校正，校正完毕，仪器电流指示窗口显示为OPC，按清0健，使仪器处于测量状态，此时各量程档底数应为零。

4．接上被测电容器：（1）当仪器处于放电状态时，按启动键或放电键，使仪器处于充电状态，充电指示灯亮，仪器根据拨盘所设置的充电时间对被测电容器进行充电；（2）当仪器处于测量状态时，在被测电容器接上的同时，仪器自动转换为充电状态，充电状态指示灯亮，仪器根据拨盘所设置的充电时间对被测电容器进行充电；充电完毕，仪器自动转换为测量状态，测量状态指示灯亮，对被测电容器漏电流进行测量，在电流窗口显示出测试数据，如超出量程则显示为---，并判断出合格或不合格，显示灯PASS亮则为合格品，显示灯FAIL亮则为不合格品，如讯响开关为ON，则峰鸣器响。

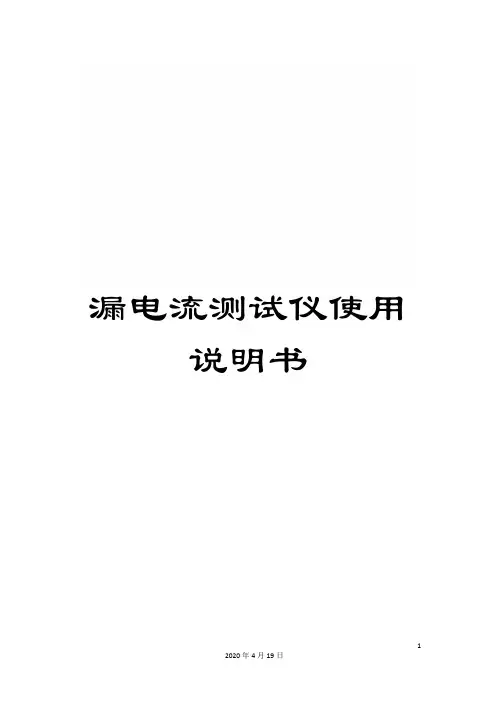

漏电流测试仪使用说明书漏电流测试仪使用说明书一、操作说明使用本仪器之前建议用户阅读一下本技术说明书，了解熟悉本仪器的使用方法和工作原理。

仪器在接通电源之前，应将电压调节旋钮向左旋至最小，工作选择按钮置于放电位置，否则电压输出接线柱与外壳间有极化电压输出，会使连接测试夹具时触电。

在使用仪器过程中，转换电压量程开关时，注意要将电压调节旋钮向左旋至最小，以免电压表受冲击而损坏。

１、面板上各器件之功能说明（１）右下角的电源开关按至ON位置即接通电源，此时相邻的绿色指示灯即有亮的指示。

（２）中间的电压调节旋钮是控制施加在被测电容器上的直流极化电压数值的，能够从电压表显示器上显示出来，其范围由其左边的电压量程开关决定。

其中TH2685C量程为0 ～50V/0 ～200V，TH2686C量程为0 ～200V/0 ～500V，TH2687C量程为0 ～200V/0～650V，TH2688C量程为0 ～25V/0～75V。

（３）右上的时控开关及时间拨盘是控制仪器内线路从充电自动转换至测试状态的延时时间，当时控开关处于OFF时，其时间拨盘不起作用，时间显示器无显示，此时测量即为手控测试。

当时控开关处于ON时，充电时间的计算是从被测电容器接上仪器进行充电的瞬间就自动算起的，面板右上的充电指示灯（黄色）是指示充电时间的。

时间显示窗口显示被测电容器充电时间的倒记数时间值，当时间窗口倒记数显示为０时，充电指示灯熄灭，仪器进入测试状态。

（４）右侧中间的置限开关及置限电位器是由于被测电容器漏电流分选而设置的，在正常测试时，置限开关处于OFF位置，当置限开关处于ON 时，仪器则处于门限预置状态，此时仪器夹具上不应有任何被测元件，电流表指示出其预置电流值，结合电流量程开关，调节预置电流旋钮，将电流表的指针调到需要的预置数值上，以后在测试过程中，遇有漏电流超过这个门限值的，仪器的蜂鸣器立即鸣响，左边的不良指示灯即亮，以示超差。

在置限过程中，不良指示灯亮及蜂鸣器报警是正常现象。

漏电流测试仪使用说明书一、操作说明使用本仪器之前建议用户阅读一下本技术说明书，了解熟悉本仪器的使用方法和工作原理。

仪器在接通电源之前，应将电压调节旋钮向左旋至最小，工作选择按钮置于放电位置，否则电压输出接线柱与外壳间有极化电压输出，会使连接测试夹具时触电。

在使用仪器过程中，转换电压量程开关时，注意要将电压调节旋钮向左旋至最小，以免电压表受冲击而损坏。

１、面板上各器件之功能说明（１）右下角的电源开关按至ON位置即接通电源，此时相邻的绿色指示灯即有亮的指示。

（２）中间的电压调节旋钮是控制施加在被测电容器上的直流极化电压数值的，可以从电压表显示器上显示出来，其范围由其左边的电压量程开关决定。

其中TH2685C量程为0 ～50V/0 ～200V，TH2686C量程为0 ～200V/0 ～500V，TH2687C 量程为0 ～200V/0～650V，TH2688C量程为0 ～25V/0～75V。

（３）右上的时控开关及时间拨盘是控制仪器内线路从充电自动转换至测试状态的延时时间，当时控开关处于OFF时，其时间拨盘不起作用，时间显示器无显示，此时测量即为手控测试。

当时控开关处于ON时，充电时间的计算是从被测电容器接上仪器进行充电的瞬间就自动算起的，面板右上的充电指示灯（黄色）是指示充电时间的。

时间显示窗口显示被测电容器充电时间的倒记数时间值，当时间窗口倒记数显示为０时，充电指示灯熄灭，仪器进入测试状态。

（４）右侧中间的置限开关及置限电位器是由于被测电容器漏电流分选而设置的，在正常测试时，置限开关处于OFF位置，当置限开关处于ON时，仪器则处于门限预置状态，此时仪器夹具上不应有任何被测元件，电流表指示出其预置电流值，结合电流量程开关，调节预置电流旋钮，将电流表的指针调到需要的预置数值上，以后在测试过程中，遇有漏电流超过这个门限值的，仪器的蜂鸣器立即鸣响，左边的不良指示灯即亮，以示超差。

在置限过程中，不良指示灯亮及蜂鸣器报警是正常现象。

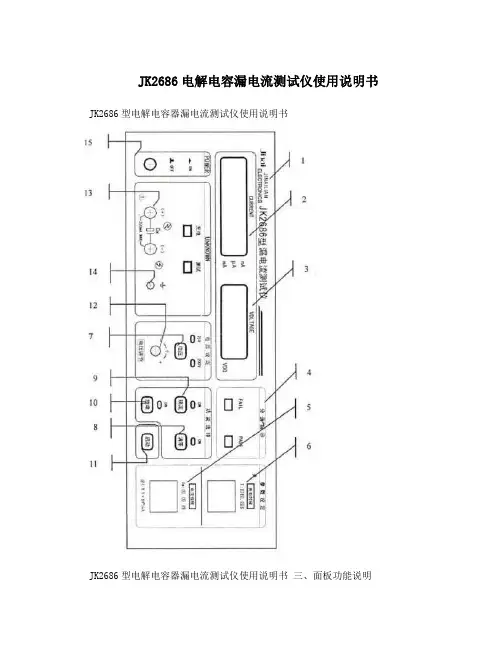

TH2686型漏电流测试仪说明书作者: 日期:槪坯 _____________ 面扳功脸说明•…一. 操作问T 作產理仪將的楝布与检验I 滩燔亠—.—. 注盏事项 I J r * r* r ”概述<5TH26S5/IH26S6克解电容磐漏电流测试戕是 种以槪处理技术为基础的片动测星屯 解屯客器漏屯庫耕樂的测试仪褂；事仪器具百：符合 政 屯关齐类屯解电容藩据电流的要求」帰屯氓測试蒂閘为 WnATOmA ・共莎卫芮.采用三位半数宇显亦=仪器根1K 所设査的乔电氓数值自动选幷呈 程，測试电片违察可调・采用二位敌宇显g 允屯一 试自动精换.充电吋间在0牺® 抄内任意设置°具外分选MPU 持肚试精度高、速度慣、矗作方便.尖全可至尊特点， 适用于电解电容羁’的生产氨、JWJ 兀件妙 险验和院枝、科别计益胡检部门柑电解电 容盟漏电流进行测氐 分谴T木菽器符介电了'T 业即杯雅GBfi5S7 1〈电了测星仪器坏境战脸总删》中的第U 遡姿 求「额出fli 用糸件I扎环境温囲（MCX B.柏对湿度tC 夫％戚换【師TMKpnD.位器在阻用中允许受到般的加动和即帝"TH2686电解电容漏电流测试仪是一种以微处理技术为基础的自动测量电解电容楼电容 参数的测试仪器。

本仪器具有：符合IEC 有关各类电解电容漏电流的要求。

漏电流测试范围为10nA~20mA ，共分五档，采用三位半数字显示。

仪器根据所设置的漏电流数值自动选择量程， 测试电压连续可调，采用三位数字显示。

充电------测试自动转换，充电时间在 0~99.9秒内任意设置。

具体分选超限指示、测试精度高、速度快、操作方便、安全可靠等特点，适用于电解电容厂 的生产线，整机厂元件紧厂检验和院校、 科研计量质检部门对电解电容漏电流进行测量、分选。

本仪器符合电子工业部标准 GB6587.1《电子测量仪器环境实验总纲》中的第H 组要求，额定使用条件A. 环境温度： 0~40 CB. 相对湿度： 20~80%RHC. 大气压强： 86~106KpaD. 仪器使用允许受到一般的震动和冲击。

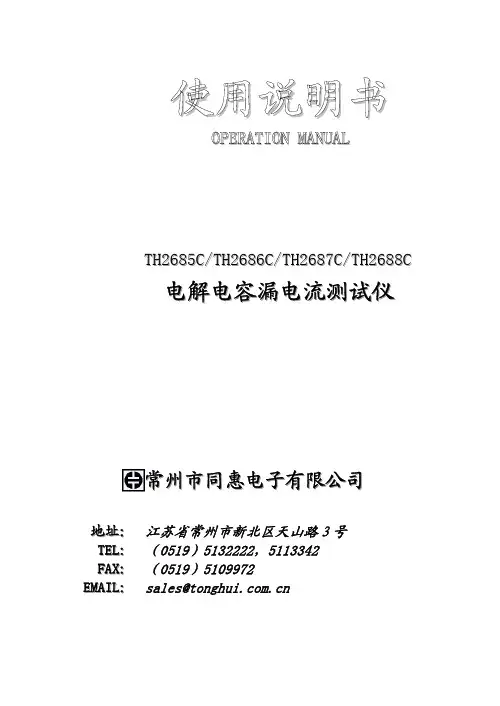

T H2685C/T H2686C/T H2687C/T H2688C地址：江苏省常州市新北区天山路３号T E L：（0519）5132222，5113342F A X：（0519）5109972E M A I L：*****************.cn目录一 概述 (2)二 主要技术参数 (2)三 面板功能说明 (3)四 工作原理 (5)五 电路的说明 (6)六 仪器的核准与检验 (9)七 维修 (10)八 操作步骤 (10)九 注意事项 (13)十 成套与保修 (13)TH2685C／TH2686C／TH2687C／TH2688C型电解电容漏电流测试仪使用说明书一、概述TH2685C/TH2686C/TH2687C/TH2688C型电解电容漏电流测试仪是一种对电解电容器漏电流性能进行检测的专用仪器,在本公司同类仪器的基础上改进而成,其原理先进、测试电压范围宽、充电电流大、测试速度快,具备超限/ 合格判别及超限报警.本仪器性能可靠、操作简便,适用于电解电容器厂家生产线上快速、大批量测试,及电解电容器使用单位的进货检测.本仪器符合电子工业部标准GB6587.1<<电子测量仪器环境试验总纲>>中第Ⅱ组要求. 额定使用条件:A、环境温度: 0～40℃;B、相对湿度: 20～80％RH;C、大气压强: 86～106KPa;D、仪器在使用中允许受到一般的振动和冲击.二、主要技术参数:1、测量电压: 基本精度: ±2％±1个字,连续可调TH2685C: 0 ～ 50V50 ～ 200V 残余电压小于0.5VTH2686C: 0 ～ 200V200 ～ 500V 残余电压小于2.0VTH2687C: 0 ～ 200V200 ～ 650V 残余电压小于4.0VTH2688C: 0 ～ 25V25 ～ 75V 残余电压小于0.5V2、漏电流测试范围: 0～30mA,共分10档, 基本误差: ±2％ 满量程第一档: 0～1μA第二档: 1～3μA第三档: 2～10μA第四档: 10～30μA第五档: 20～100μA第六档: 100～300μA第七档: 0.2～1mA第八档: 1～3mA第九档: 2～10mA第十档: 10～30mA3、最大充电电流: TH2685C/TH2686C/TH2687C： 200mA±20％TH2688C：400mA±20％4、充电时间:0～99秒 任意调节基本误差:±2%*充电时间-0.5秒5、漏电流预置: 由面板电位器任意设置基本误差: ±2％*满量程6、充电/测量可自动转换7、仪器设有放电开关8、电源电压:220V±5％； 频率:50Hz±5％功耗:〈 30W9、体积: 340mm×350mm×135mm重量: 约5Kg三、面板功能说明1、商标与型号.2、超限指示灯: 灯亮表示不合格3、电源指示灯: 灯亮表示开机,电源接通.4、漏电流指示表头: 表面刻度分1～3/1～10两种测量时所指示的值即为电容器漏电流值5、充电指示灯: 灯亮表示充电6、电压显示表头: 显示值即为测试电压值.TH2685C: 0～ 50V/0 ～ 200VTH2686C: 0～ 200V/0～ 500VTH2687C: 0～ 200V/0～ 650VTH2688C: 0～ 25V/0～ 75V7、电压调节旋钮: 调节测试电压值8、电压量程开关: 选择所需电压量程TH2685C: 50V/200V二档TH2686C: 200V/500V二档TH2687C: 200V/650V二档TH2688C: 25V/75V二档9、时间选择开关: 当在0FF状态时,关掉时间计数器当在0N状态时,打开时间计数器10、时间拨盘: 由二位8421码拨盘开关组成,用以确定被测电容器的充电时间11、时间显示器: 由二位数码管组成,用以显示被测电容的充电时间，显示方式为时间倒计数12、电源开关13、放电开关: 按下该开关即对被测电容进行放电14、测试端: 此端接被测电容器之正极15、电压输入端：此端输出负高压，在测试时接被测电容器之负极16、接地柱: 接地线端, 用于外接被测电容器之屏蔽地线，在大批量电容器充电过程中，此端接电容器之正极17、漏电流选择开关: 共分10档:当最右键处于OFF位置时,左边五个键选择量程为: 1μA/10μA/100μA/1mA/10mA五档当最右键处于ON 位置时,左边五个键选择量程为: 3μA/30μA/300μA/3mA/30mA五档18、置限调节旋钮: 状态选择开关选择至置限位置, 电流表面所指示的值即为置限,调节该旋钮即可至所需设置值.19、状态选择开关: 可选择测量/置限二个状态,测量时此开关应在测量位置，即在置 限OFF位置。

泄漏电流测试仪操作规程1.目的规范本公司设备的操作流程，提供安全正确的操作方法，确保设备的正确使用。

2.适用范围适用于本公司泄漏电流测试仪的操作以及维护等作业指导。

3.操作规程3.1插上电源，按下电源开关，则上电显示开机画面；总共有EL（对地漏电流）、EN（设备对地漏电流）、PL（外壳漏电流）、AC（患者、患者辅助漏电流AC）、DC（患者、患者辅助漏电流DC）；3.2按任意键，进入页面，按“SET”则依次选中须设置各项参数；各项按“↑”“↓”键则改变其中数据，按“SET”则保持设置并保存；按“ESC”则不保存数据，并退回；3.3按“启动”键开始工作，一次测试完后按“启动”重新开始测试。

4.具体操作接线图4.1设备对地漏电流PE（辅助电源）测量时，将H按进，被测设备电源线插入仪器背面的电压插座；将S5、S10、S7的开闭位置进行所有可能组合；S1弹出为正常状态，S1按进为单一故障状态4.2患者辅助漏电流PE保护地（辅助电源）应用部分测量时，将H弹出，被测设备电源线插入仪器背面的电压插座；将S5、S10、S7的开闭位置进行所有可能组合；S1弹出为正常状态，S1按进为单一故障状态4.3患者漏电流PE保护地（辅助电源）测量时，将H按进，被测设备电源线插入仪器背面的电压插座；将S5、S10、S7的开闭位置进行所有可能组合；S1弹出为正常状态，S1按进为单一故障状态5.注意事项5.1供电电源装置和本仪器必须接地良好；5.2操作人员必须熟悉本仪器的使用方法，及熟悉GB9706.1,并按安全规程操作本仪器；5.3尽可能使用非导电材质的工作台，操作人员和待测试物之间不得使用任何金属；5.4在测试过程中，即“启动”指示灯亮时，绝对不允许碰到被测品或任何与被则品有连接的物件；5.5在测试过程中，即“启动”指示灯亮时，不允许随意按动仪器面板上与测量无关的按钮；5.6在连续测试过程中，如需重新连接仪器与被测品之间的连线，必须待“启动”指示灯熄，方可进行；5.7如发现仪器工作有异常，可按下“复位”键或关机暂停测试，待恢复后重新开始测试。

泄露电流测试仪操作规程文件编号
文件版本A/0 生效日期
文件页码
目的：
为了让测试员了解仪器的操作方法，规范仪器的操作步骤，提高测试的准确度，确保
仪器的正常使用
适用范围：
适用于本公司所有家用和类似用途电器泄露电流测试仪的操作与使用.
责任部门：
所有使用泄露电流测试仪的部门
操作说明：
1、仪表连接单相220V AC/50HZ电源，使用前请确认供电插座有可靠接地端子.
2、拨动电源开关到“ON”的位置上，接通电源，自检后仪器进入待机状态.
3、打开空气开关，接通内置隔离变压器输入220V电源，使隔离电源输出到测试仪.
4、设置泄露电流、测试时间，将测试电器电源插头插入测试插座，按“启动”键开始测试.
注意事项：
1、测试仪电源必须接地.
2、在隔离变压器输入电源接通后，严禁同时触及隔离变压器输出端.
3、万一发生意外，请立即关闭电源.
4、测试仪不用时要随手关掉电源.
5、测试仪要轻拿轻放,保持清洁,且不能私自乱拆.
6、测试仪损坏或超出使用有效期时,应立即停止使用,交品管部处理或由品
管部委托计量检测校准中心重新校正.
编制审核批准
日期日期日期。

漏电流测试仪使用说明书漏电流测试仪使用说明书一、操作说明使用本仪器之前建议用户阅读一下本技术说明书，了解熟悉本仪器的使用方法和工作原理。

仪器在接通电源之前，应将电压调节旋钮向左旋至最小，工作选择按钮置于放电位置，否则电压输出接线柱与外壳间有极化电压输出，会使连接测试夹具时触电。

在使用仪器过程中，转换电压量程开关时，注意要将电压调节旋钮向左旋至最小，以免电压表受冲击而损坏。

１、面板上各器件之功能说明（１）右下角的电源开关按至ON位置即接通电源，此时相邻的绿色指示灯即有亮的指示。

（２）中间的电压调节旋钮是控制施加在被测电容器上的直流极化电压数值的，可以从电压表显示器上显示出来，其范围由其左边的电压量程开关决定。

其中TH2685C量程为0 ～50V/0 ～200V，TH2686C量程为0 ～200V/0 ～500V，TH2687C 量程为0 ～200V/0～650V，TH2688C量程为0 ～25V/0～75V。

（３）右上的时控开关及时间拨盘是控制仪器内线路从充电自动转换至测试状态的延时时间，当时控开关处于OFF时，其时间拨盘不起作用，时间显示器无显示，此时测量即为手控测试。

当时控开关处于ON时，充电时间的计算是从被测电容器接上仪器进行充电的瞬间就自动算起的，面板右上的充电指示灯（黄色）是指示充电时间的。

时间显示窗口显示被测电容器充电时间的倒记数时间值，当时间窗口倒记数显示为０时，充电指示灯熄灭，仪器进入测试状态。

（４）右侧中间的置限开关及置限电位器是由于被测电容器漏电流分选而设置的，在正常测试时，置限开关处于OFF位置，当置限开关处于ON时，仪器则处于门限预置状态，此时仪器夹具上不应有任何被测元件，电流表指示出其预置电流值，结合电流量程开关，调节预置电流旋钮，将电流表的指针调到需要的预置数值上，以后在测试过程中，遇有漏电流超过这个门限值的，仪器的蜂鸣器立即鸣响，左边的不良指示灯即亮，以示超差。

在置限过程中，不良指示灯亮及蜂鸣器报警是正常现象。
