地下车库顶板成本比较PPT课件

20* 地下车库顶板设计的经济性比较近年来, 大型住宅小区建设越来越多, 有限的地面停车位已经远远满足不了一户一个停车位的基本要求。

在这种情况下, 小区建造地下车库成为了解决停车位不足问题的必然选择。

但地下车库材料用量大,施工工艺复杂, 再加上材料价格和人工费普遍上涨等原因造成了车库总体造价飞涨, 就呼和浩特地区而言, 一个地下停车位由3 年前的8 万元左右快速上涨到了14 万元左右。

此种形势下, 如何降低地下车库建造成本成为了开发商和设计人员越来越关注的焦点问题。

地下车库顶板与普通楼板结构比较, 有着荷载大、双向柱距尺寸接近、耐久性要求高等特点。

结合车库顶板结构的特点, 通常采用的顶板结构形式有: 井字梁结构形式、十字梁结构形式、无次梁的大板结构形式和无梁楼盖结构形式等。

各种顶板结构形式, 其受力性能不同, 配筋结果也不同, 对整个结构中的造价比例随之也不一样。

以下结合实际工程, 选择常用的3 种不同的楼盖结构时, 车库顶板材料用量和造价有何变化, 进行了比较分析, 得出的结论希望能够对结构设计师们有所参考。

1工程概况工程位于呼和浩特市如意开发区, 是呼和浩特某房地产开发公司开发的高层住宅小区。

小区有11层、18 层和22 层高层住宅共42 栋, 分6 个区, 每个区有近2万m2 地下车库,车库柱距8.4m,顶板平均覆土厚度为1. 1m , 覆土上有地面绿化, 循环消防车道及地面停车位等。

2车库顶板梁布置方案在对地下车库进行优化设计时, 考虑到该地下车库具有以下特点: ① 顶板荷载大, 顶板覆土厚度按1.1m考虑,恒荷载为18×1.1=19.8k N/m2,消防车活荷载折减后16kN/ m 2。

② 车库总建筑面积大, 车库的顶板在整个车库结构造价中所占的比例较大, 所以对顶板进行优化设计对总造价的意义较大。

综合以上因素对车库顶板梁布置提出了以下3 种方案:2. 1 每跨两道次梁的井字梁布置方案主梁截面500mm ×800mm, 次梁截面300m m×650mm , 板厚h= 250mm 。

本工程拟对地下车库顶板在不同结构布置下的经济性进行比较分析，其造价计算中，钢筋单价按4000元/T计算, 混凝土造价按350元/m3计算。

共性条件如下，柱网尺寸为8.4mx8.4m；板上覆土厚度为1.2m，恒载为1.2x18=21.6kN；活载考虑消防车荷载20kN；混凝土强度等级C35;配筋均采用三级钢。

（1）结构布置一：无次梁结构
PKPM计算结果及梁板配筋如下：（取连续5跨中间跨的计算结
PKPM计算结果及梁板配筋如下：
PKPM计算结果及梁板配筋如下：
PKPM计算结果及梁板配筋如下：
柱帽节点及板配筋如下：
钢筋及混凝土用量见下表1：
小结：由于采用双次梁布置时，纵向主梁高度最少需要1000，影响车库的净高，故首先排除此方案。

经比较可知，无梁楼盖的经济性最好。

无次梁框架的经济性最差，但如果柱网尺寸减小到6米左右的话，无次梁体系的经济性将有较大提升，主要是由于对板（最小250厚)的利用率提高。

地下室车库顶板常用结构形式经济指标比较和分析郑红华1,2魏利金1崔婧2沈贺宁2（1 SUNLAY 三磊设计北京100048；2 EDRI 十一科技北京建筑分院北京100039）[摘要] 本文以实际工程为例，结合几种常用地下室顶板结构形式的计算设计，给出用于工程实际的施工图纸，计算这几种结构形式下的结构混凝土用量和用钢量，经过比较分析，给出每种结构形式下的技术优势和结构成本优势分析；并对各结构选型，提出一些需要注意的问题以及可以探讨的技术措施，用以改进该结构选型下的经济优势。

为避免误导读者得出以偏概全的结论，作者同时给出另一荷载和柱跨条件下相同结构选型的施工图设计以及混凝土用量和用钢量统计，通过对在不同荷载和柱跨条件下会得出不同结论的原因进行简要分析，提出需要考虑的一些影响地下室结构顶板混凝土用量和用钢量的外部条件因素，以供同行设计师在设计时和工程投资方在成本控制时综合考虑这些因素，以便最终选取经济合理的地下室顶板结构形式。

[关键词] 地下室、顶板结构形式、措施、混凝土用量、用钢量、中图分类号：TU318 文献标识码：A 文章编号：1002-848(X)S1-0006-08[摘要] 本文以实际工程为例，结合几种常用地下室顶板结构形式的计算设计，给出用于工程实际的施工图纸，计算这几种结构形式下的结构混凝土用量和用钢量，经过比较分析，给出每种结构形式下的技术优势和结构成本优势分析；并对各结构选型，提出一些需要注意的问题以及可以探讨的技术措施，用以改进该结构选型下的经济优势。

为避免误导读者得出以偏概全的结论，作者同时给出另一荷载和柱跨条件下相同结构选型的施工图设计以及混凝土用量和用钢量统计，通过对在不同荷载和柱跨条件下会得出不同结论的原因进行简要分析，提出需要考虑的一些影响地下室结构顶板混凝土用量和用钢量的外部条件因素，以供同行设计师在设计时和工程投资方在成本控制时综合考虑这些因素，以便最终选取经济合理的地下室顶板结构形式。

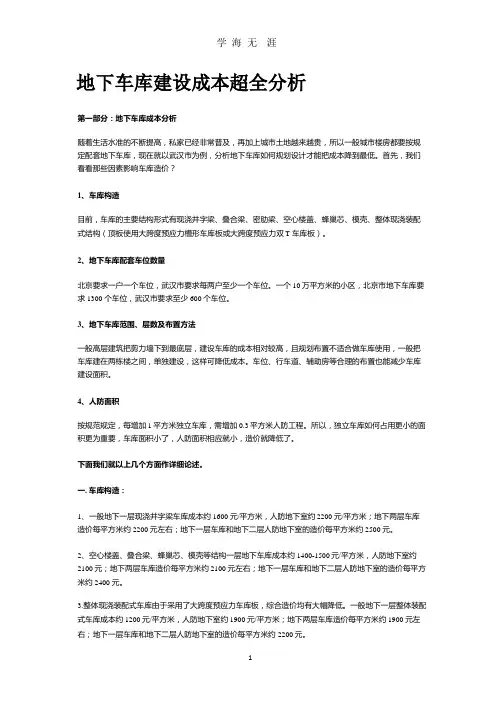

地下车库和结构成本分析一、地下车库成本分析分析地下车库如何规划设计才能把成本降到最低。

首先，我们看看那些因素影响车库造价地下车库顶板结构形式主要有：板柱结构、有次梁框架梁板结构、无次梁框架梁板结构。

三种模式从混凝土用量、钢筋用量、模板用量、施工效率等几方面计算结果比较综合分析：1）板柱结构砼用量比框架+次梁结构高出21.6-35%；框架无次梁结构的砼用量及板柱结构砼用量基本相同。

2）板柱结构的钢用量最少，较框架梁板结构可以节约近24-33.5%的钢材。

3）板柱结构模板用量最少，较框架结构可以节约16.4-36.6%的模板用量。

综上所述3种结构形式从单平米综合造价比较：板柱结构较框架梁板结构综合造价节约近16.5-20.7%。

从直接造价看，地下车库板柱结构有突出的经济优势，尤其可节约大量钢材和模板，节能、节约。

由于人工费及钢筋量、模板量为正比关系，所以从人工费间接造价比较，板柱结构有较大的经济优势，并于框架梁板结构相比有着较高的施工效率。

板柱结构不但具有经济优势，而且能够减小建筑层高，增加了有效使用净高，空间观感好，如考虑层高的增加，框架梁板结构的单平米造价还会有所增加，所以在同一条件下板柱结构作为地下车库的顶板结构形式作为大力推广。

4）对于覆土地下车库顶板，一般情况下无梁楼盖的结构形式经济。

柱帽的存在减少了梁跨，也可以近似理解为变截面梁，在很大程度上弥补了板式梁截面高度小的缺陷。

无梁楼盖板带的计算考虑板塑性变形内力重分布的能力，以平均弯矩而不是最大点弯矩作为代表值，充分发挥了材料潜力。

5）无梁楼盖的计算系数考虑了极限平衡状态的塑性绞发展，在满足一定条件时不考虑活荷载不利布置，减小了计算弯矩。

采用简捷的传力路径经济性更好。

6）梁的钢筋量在梁板结构中所占比例很大，若板的配筋率较小，控制梁的数量和钢筋用量对控制经济性是有意义的。

7）决定层高的因素：结构厚度、设备管线布置和净高。

设备管线布置对层高的影响主要是消防水系统和通风排烟系统。
