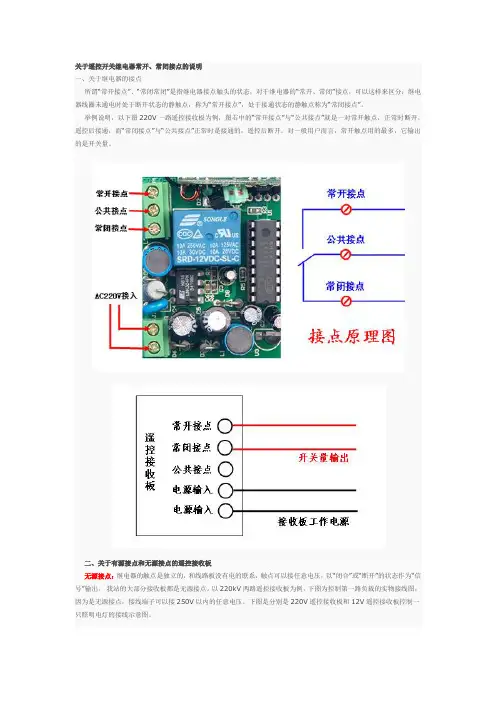

关于遥控开关继电器常开、常闭接点的说明一、关于继电器的接点所谓“常开接点”、“常闭常闭”是指继电器接点触头的状态，对于继电器的“常开、常闭”接点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开接点”，处于接通状态的静触点称为“常闭接点”。

举例说明，以下图220V一路遥控接收板为例，图右中的“常开接点”与“公共接点”就是一对常开触点，正常时断开，遥控后接通，而“常闭接点”与“公共接点”正常时是接通的，遥控后断开。

对一般用户而言，常开触点用的最多，它输出的是开关量。

二、关于有源接点和无源接点的遥控接收板无源接点：继电器的触点是独立的，和线路板没有电的联系，触点可以接任意电压，以“闭合”或“断开”的状态作为“信号”输出。

我站的大部分接收板都是无源接点。

以220kV两路遥控接收板为例，下图为控制第一路负载的实物接线图，因为是无源接点，接线端子可以接250V以内的任意电压。

下图是分别是220V遥控接收板和12V遥控接收板控制一只照明电灯的接线示意图。

有源接点：同样是上述触点，其中一端已固定接通电源，另一端作为“通电”或“断电”的状态作为“信号”输出。

例如我站的220V一路火线输出型遥控开关就是有源接点输出，只能控制220V电器设备，下图是控制一只电灯的接线示意图。

如何识别遥控器“工作频率、芯片型号、震荡电阻”这三个参数很多买家想要增配固定码遥控器，遥控类产品型号很多，我站提供的是使用最广泛的2260、2262系列芯片的固定编码遥控器，买家购买前必须要清楚欲购遥控器的“工作频率、芯片型号、震荡电阻”这三个参数，一般从买家原有遥控器的线路板上可找到以上三个参数。

选购到符合参数的遥控器后买家还要进行相应设置才能使用，设置方法下面有介绍。

2260、2262芯片遥控器工作频率和芯片型号的查找方法：以最常见的四键遥控器为例，打开遥控器外壳，看到线路板上声表元件（像一个小金属钮扣或者类似晶振的元件）上的数值为R315A，表示315MHz，目前市场上绝大部分的遥控器都是315M的，少量是433M、310M、430M等特殊型号。

四川托普信息技术职业学院毕业设计论文四路无线遥控开关学生姓名：谭刚学生学号： 0902010301专业方向：电子信息工程技术指导老师：王跃进指导单位：电子与通信系2011年11月14 日摘要介绍了一种四路无线遥控开关系统的设计方法，并对该系统的组成结构和工作原理进行了详细的说明。

该系统采用解码芯片对接收到的信号进行解码，本文针对拥有多种家用电器的现代化家庭，设计了一套能够控制多路用电器的无线遥控开关。

本设计采用315M稳频无线电遥控组件及其他外围设备。

组装的遥控开关，可对4路220V 用电器分别开关，也可将印制板上连接继电器各转换触点与220V的条划断，仅利用继电器触点输出去开关或控制其他电路。

该无线遥控开关电路可控制4路开关，可在中短距离（≤30米）内，无需对准用电器按一按遥控器按钮，即可实现多路遥控电源电路接通与断开的目的，不仅适用于一般家庭，而且也适合于各大宾馆、饭店、豪华别墅等场所使用。

无线电遥控器是利用无线射频信号对远方的各种机构进行控制的遥控设备，关键词：继电器；无线电；遥控引言近十几年信息通信领域中，发展最快、应用最广的就是无线通信技术。

而无线通信技术又有着集成化，低功耗，易操作的发展趋势。

目前，一些只由微控制器和集成射频芯片构成的无线通信模块不断推出，这种微功率短距离无线数据传输技术在工业、民用等领域得到应用广泛。

无线射频技术作为本世纪最有发展前景的信息技术之一，已经得到业界的高度重视。

该技术利用射频方式进行非接触双向通信，可以自动识别目标对象并获取相关数据，具有精度高、适应环境能力强、抗干扰强、操作快捷等许多优点。

第1 章设计任务分析1.1 设计要求设计实现四路无线遥控开关，对室内范围内的受控对象进行无线遥控，通信利用无线射频芯片CD4013实现，工作频率433MHz，遥控距离10m以上。

可以对家庭、办公室、商场、酒店、医院、仓库等场所的灯具照明控制和类似用途电器的控制，也可以实现隔墙遥控，在房间可遥控客厅的灯具等。

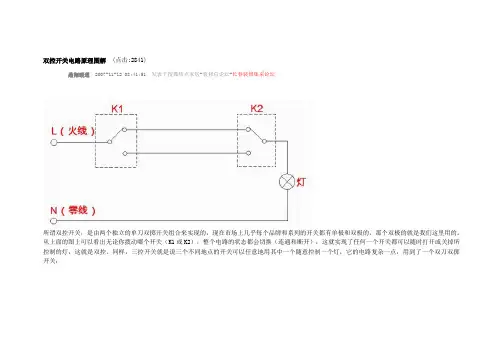

双控开关电路原理图解(点击:2841)鼎翔暖通2007-11-12 08:41:51 发表于搜狐焦点家居-装修总论坛-长春装修集采论坛所谓双控开关，是由两个独立的单刀双掷开关组合来实现的，现在市场上几乎每个品牌和系列的开关都有单极和双极的，那个双极的就是我们这里用的。

从上面的图上可以看出无论你拨动哪个开关（K1或K2），整个电路的状态都会切换（连通和断开），这就实现了任何一个开关都可以随时打开或关掉所控制的灯，这就是双控。

同样，三控开关就是说三个不同地点的开关可以任意地用其中一个随意控制一个灯，它的电路复杂一点，用到了一个双刀双掷开关：三控开关的连接也比较复杂，用两个接线排（下面那两个东西）接成模块，做上标记，用的时候只需要把每根线接到相应的端子上就可以了。

最常用的还是双控开关，而且多数情况下是把原有的一个单控开关改成双控，下图就是这种情况：单控开关改为双控开关的接线图：稍微解释一下：图中A、B就是原有线路中的开关线，把原有的单极开关（K）拿掉，换上双极开关（K1），通过走线槽由这个原有的开关盒（K1）过3根线到新的开关盒（K2），图中A、B两根线不必区分，也就是说哪根是A哪根是B无所谓，双极开关中的两个极（K1、K2中垂直方向并排的那两组开关端子）也不必区分。

双控，就是两个以上的控制开关，也就是说，一个照明灯具，可以在不同的地方控制，我们最常用的有；楼梯间、地下室、长走廊道，大卧室等。

现在有很多的主卧室都是带卫生间，这样就会有一个小走道，在开门口的地方开灯，到床头关灯，是最方便的双控了。

双控开关是很普通的开关面板，五金店都有买的，主要的是先布好电线，它与一般的灯具电线有一点不同，在布线的时候是这样的，控制灯具，在施工规范上是这样规定的，灯具控制L相线也就是我们常说的控制火线，在控制开关的面板上，加上一根回路线的是，双控开关，加上两个回路，三个控制点的可以三控，这种情况主要是在楼梯上用。

双控开关、三控开关及日光灯接线图(2007-03-27 09:48:21)转载双控开关接线图三控开关接线图日光灯接线图日光灯的原理简单的日光灯电路由灯管、启辉器和镇流器等组成，如上图所示。

目录目录 (1)摘要 ............................................................................. 错误！未定义书签。

一、实验内容 (2)1、概述 (2)2、课程设计任务及要求 (2)3、系统设计 (3)二、元件及工具说明 (5)三、安装调试过程 (8)四、故障分析 (8)五、总结 (8)六、使用仪器设备清单 (9)参考文献 (9)心得体会 (9)摘要随着无线电技术的不断发展和成熟，各种遥控设备已大量地在人们的生活中应用，让我们享受到了许多的方便。

本文介绍一款2路遥控开关的制作，采用了数据加密处理，具有可靠性好，不会产生误动作，密码可设定，电路主要由供电部分、无线接收部分、数据解码部分和开关控制部分组成。

220V交流市电接在进线端子上，经C1、R1、VD1-VD4组成的降压整流电路后，在CW1上形成24V左右的直流电压，为电路提供工作电源。

当接收模块IC2收到遥控器发射的无线电编码信号后，就会在其输出端输出一串控制数据码，这个编码信息经专用解码集成电路IC1解码后，相应继电器吸合，从而点亮电灯，达到遥控控制电灯的目的。

关键词：继电器无线电遥控一、实验内容1、概述电路主要由供电部分、无线接收部分、数据解码部分和开关控制部分组成。

220V交流市电接在进线端子上，经C1、R1、VD1-VD4组成的降压整流电路后，在CW1上形成24V 左右的直流电压，为电路提供工作电源。

24V直流电压经电阻R3降压后，在CW3两端形成稳定的5V工作电压，作为无接接收模块和解码电路的工作电源。

平时，IC1的11、12脚输出低电平，继电器断开，当接收模块IC2收到遥控器发射的无线电编码信号后，就会在其输出端输出一串控制数据码，这个编码信息经专用解码集成电路IC1解码后，在数据输出端输出相应的控制数据，数据信息为有效时D2输出为高电平，这个高电平经R6输入到VT2的基极，使其导通，相应继电器吸合，从而点亮电灯；当无线接收部分收到的数据信息为D2数据为0时，由于VT2失去基极电流，使其关断，继电器断开，从而达到遥控控制电灯的目的。

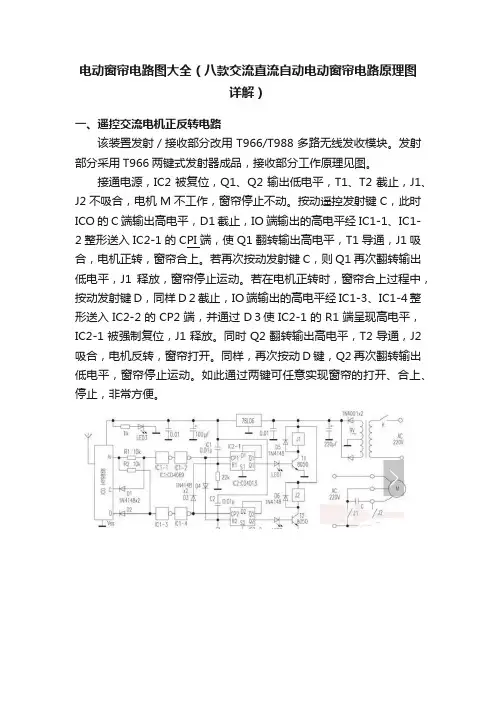

电动窗帘电路图大全（八款交流直流自动电动窗帘电路原理图详解）一、遥控交流电机正反转电路该装置发射／接收部分改用T966/T988多路无线发收模块。

发射部分采用T966两键式发射器成品，接收部分工作原理见图。

接通电源，IC2被复位，Q1、Q2输出低电平，T1、T2截止，J1、J2不吸合，电机M不工作，窗帘停止不动。

按动遥控发射键C，此时ICO的C端输出高电平，D1截止，IO端输出的高电平经IC1-1、IC1-2整形送入IC2-1的CPI端，使Q1翻转输出高电平，T1导通，J1吸合，电机正转，窗帘合上。

若再次按动发射键C，则Q1再次翻转输出低电平，J1释放，窗帘停止运动。

若在电机正转时，窗帘合上过程中，按动发射键D，同样D２截止，IO端输出的高电平经IC1-3、IC1-4整形送入IC2-2的CP2端，并通过D３使IC2-1的R1端呈现高电平，IC2-1被强制复位，J1释放。

同时Q2翻转输出高电平，T2导通，J2吸合，电机反转，窗帘打开。

同样，再次按动D键，Q2再次翻转输出低电平，窗帘停止运动。

如此通过两键可任意实现窗帘的打开、合上、停止，非常方便。

二、遥控直流电机正反转电路工作原理电源变压器B、桥式整流堆和电容C1组成12V 直流电源。

继电器J1、J2 和行程开关K1、K2组成互锁电源极性切换电路。

当按下按钮QA时，220V 交流电接通，指示灯L点亮，由于C2 的存在，J1两端的电压不能突变，故J2 优先吸合，J2-1闭合，电路自保，J2-2 断开，电路5 锁，J2-3、J2-4 闭合，电机得电正转，窗帘开启。

窗帘完全开启后，行程开关K2 被拉线拉动而断开，J2 失电释放，J2-1断开，整个电路断电停i止工作。

窗帘完全开启后，再次按下QA 时，由于K2 断开，J2 不能吸合，J1吸合，J1-1闭合，电路自保，指示灯L点亮，J1一2断开，电路互锁，J1-3、J1-4 闭合，电机得电反转，窗帘闭合。

窗帘完全闭合后，行程开关K1被拉线拉动而断开，J1失电释放，J1-1断开，整个电路断电停止工作。

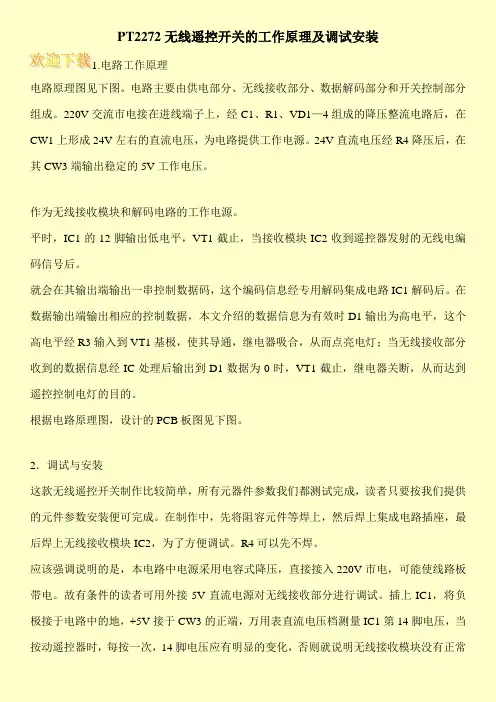

PT2272无线遥控开关的工作原理及调试安装1.电路工作原理电路原理图见下图。

电路主要由供电部分、无线接收部分、数据解码部分和开关控制部分组成。

220V交流市电接在进线端子上，经C1、R1、VD1—4组成的降压整流电路后，在CW1上形成24V左右的直流电压，为电路提供工作电源。

24V直流电压经R4降压后，在其CW3端输出稳定的5V工作电压。

作为无线接收模块和解码电路的工作电源。

平时，IC1的12脚输出低电平，VT1截止，当接收模块IC2收到遥控器发射的无线电编码信号后。

就会在其输出端输出一串控制数据码，这个编码信息经专用解码集成电路IC1解码后。

在数据输出端输出相应的控制数据，本文介绍的数据信息为有效时D1输出为高电平，这个高电平经R3输入到VT1基极，使其导通，继电器吸合，从而点亮电灯；当无线接收部分收到的数据信息经IC处理后输出到D1数据为0时，VT1截止，继电器关断，从而达到遥控控制电灯的目的。

根据电路原理图，设计的PCB板图见下图。

2．调试与安装这款无线遥控开关制作比较简单，所有元器件参数我们都测试完成，读者只要按我们提供的元件参数安装便可完成。

在制作中，先将阻容元件等焊上，然后焊上集成电路插座，最后焊上无线接收模块IC2，为了方便调试。

R4可以先不焊。

应该强调说明的是，本电路中电源采用电容式降压，直接接入220V市电，可能使线路板带电。

故有条件的读者可用外接5V直流电源对无线接收部分进行调试。

插上IC1，将负极接于电路中的地，+5V接于CW3的正端，万用表直流电压档测量IC1第14脚电压，当按动遥控器时，每按一次，14脚电压应有明显的变化，否则就说明无线接收模块没有正常。

两路点动无线遥控开关使用说明书使用前请认真阅读此说明书两路点动无线遥控开关使用说明特别提醒：在安装使用之前，请仔细阅读领会说明书，小心接错交流电源烧坏接收机！！！一、适用范围1、工程机械2、照明设备3、工业电器4、电动大门5．起重机6．电动葫芦、行车、吊车等二、功能单稳：按遥控器启动键，接收板启动继电器吸合；松开启动键，接收板启动继电器释放；其它键功能同上。

（功能为购买时选定）该控制器是单稳控制模式。

双稳：按一下遥控器启动键，接收板启动继电器吸合；再按一下遥控器启动键，接收板启动继电器释放；其它键功能同上。

（功能为购买时选定）互锁：按一下遥控器启动键，接收板启动继电器吸合；再按一下遥控器停止键，接收板启动继电器释放，接收板停止继电器吸合，依次类推。

单稳/双稳并存功能：可按客户要求订做，例如两路双稳，另两路为单稳单稳/双稳/互锁并存功能：可按客户要求订做。

注：双稳或单稳功能具有0.5秒延时功能，有效的克服继电器火花干扰，防止继电器频闪。

使遥控开关工作性能更加稳定可靠！三、特点KWPC-2GX型点动无线遥控开关采用独有专门用于点动控制程序，完全避免了瞬时连续间断触发的缺陷。

接收主机采用高级塑料外壳安装在防水配电箱内，采用学习型解码芯片免去人工对码，内置直流开关电源能虑除外来电源杂波对接收机的干扰适应电源范围更宽，抗干扰电路有效的克服继电器触点火花的干扰使其工作更加稳定，继电器无源触点输出使用更为灵活方便。

四、接收器技术参数1、体积：180X90X62mm2、重量：600g3、使用温度：-10-40度4、工作电压范围：交流380V220V直流36V24V可选5、工作频率：315/433MHz6、触点电流：220V7A7、输出方式：无源两路常开常闭输出8、常开输出：绿灰两根线为一组9、常闭输出：红黄两根线为一组10、遥控器按扭对应常开输出线颜色：遥控器绿按扭对应绿灰两根线、遥控器红按扭对应红黄两根线10、遥控状态：单稳11、遥控通道：2通道五、通过外接交流接触器控制电机启动停止接线示意图如下图所示，具有自锁功能的电机控制线路，当起动电动机时合上电源开关Q，按下起动按钮酗SB1接触器KM线圈有电，KMJ主触点闭合使电动机M运转；松开SB1由于接触器KMJ常开辅助触点闭合自锁，控制电路仍保持接通电动机M继续运转。

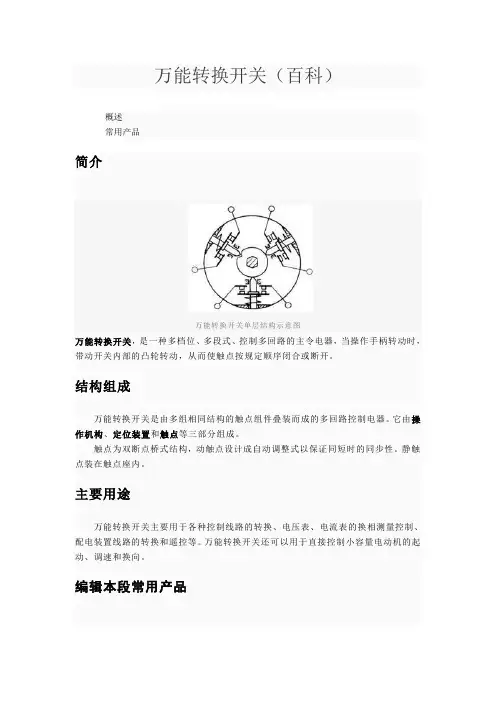

万能转换开关（百科）概述常用产品简介万能转换开关单层结构示意图万能转换开关，是一种多档位、多段式、控制多回路的主令电器，当操作手柄转动时，带动开关内部的凸轮转动，从而使触点按规定顺序闭合或断开。

结构组成万能转换开关是由多组相同结构的触点组件叠装而成的多回路控制电器。

它由操作机构、定位装置和触点等三部分组成。

触点为双断点桥式结构，动触点设计成自动调整式以保证同短时的同步性。

静触点装在触点座内。

主要用途万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。

万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

编辑本段常用产品图2:某LW5万能转换开关的使用说明常用产品有LW5和LW6系列。

LW5系列可控制5.5kW及以下的小容量电动机；LW6系列只能控制2.2kW及以下的小容量电动机。

用于可逆运行控制时，只有在电动机停车后才允许反向起动。

LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。

所谓自复式是指用手拨动手柄于某一档位时，手松开后，手柄自动返回原位；定位式则是指手柄被置于某档位时，不能自动返回原位而停在该档位。

万能转换开关的手柄操作位置是以角度表示的。

不同型号的万能转换开关的手柄有不同万能转换开关的触点，电路图中的图形符号如图2所示。

但由于其触点的分合状态与操作手柄的位置有关，所以，除在电路图中画出触点图形符号外，还应画出操作手柄与触点分合状态的关系。

图中当万能转换开关打向左45°时，触点1-2、3-4、5-6闭合，触点7-8打开；打向0°时，只有触点5-6闭合，右45°时，触点7-8闭合，其余打开。

万能转换开关的选型1．LW5系列万能转换开关本系列转换开关适用于直流、交流50Hz、电压500V及以下的电路，作主电路或电气测量仪表的转换开关及配电设备的遥控开关；也可作为伺服电动机及容量5.5kW及以下三相交流电动机的起动、换向或变速开关。

4路无线遥控开关电路图与工作原理14路无线遥控开关电路图与工作原理11、电路工作原理电路原理图见图1。

电路主要由供电部分、无线接收部分、数据解码部分和开关控制部分组成。

直流12V电源输入接收器，一路向继电器供电，另一路经三端稳压器件稳压后，输出5V工作电压，作为无线接收部分和解码部分的电源。

平时，IC3的10到13脚输出低电平，所控制的4路继电器断开，当接收模块SH9902收到遥控器发射的无线电编码信号后，就会在其输出端输出一串控制数据码，这个编码信息经专用解码集成电路IC3解码后，在数据输出端输出相应的控制数据，由于本文介绍的是4路遥控开关，但每一路的工作情况完全一样，因此，在这里我们以其中的一路为例来进行说明。

以D0所接继电器为例，当发射的数据信号时：0001时，2272输出的数据也为0001，换言之就是IC3的10、11、12脚输出低电平，13脚输出高电平，这个高电平经R2向VT1提供基极电流，VT1饱和导通，继电器K1得电吸合，它所控制的电气设备工作，这样通过手上的遥控器的操作，完成了对电气设备的遥控控制，若选用的解码芯片为M型，则当遥控信号消失后，所有数据位全部输出为低电平，控制的四路继电器全部断开。

图12、调试与安装这款无线遥控开关制作比较简单，所有元器件参数我们都测试完成，读者只要按我们提供的元件参数安装便可完成。

在制作中，先将阻容元件等焊上，然后焊上集成电路插座，最后焊上无线接收模块SH9902。

接上12V直流电源，可以看到电源指示灯点亮，若不亮，查看发光二极管是否焊反。

为了帮助制作者快速检测电路的工作情况，我们提供几个点的电压测试，具体在线路板上的位置已在图2中用箭头进行标注。

第一点：测量输入电压用万用表负笔接输入电压的负极，在输入接线柱上标有“-”符号，正表笔测量图中最右边箭头处的电压，正常应为输入电压减去0.6V，若输入是12V，则测出的电压应为11.4V左右，若测出的电压为12V，同时发光二极管不亮，应仔细检查极性保护二极管D5，查看是否反焊或虚焊。

自制简易遥控开关该遥控开关的特点是不需专用遥控手机，可用家中现成的彩电遥控器进行遥控操作，能非常方便地对家用电器实行开、关控制，遥控距离可达六、七米。

电路原理如图所示。

图中ＩＣ１为彩电遥控接收头，①脚为地，②脚为＋５Ｖ电源端，③脚为信号输出端，未接收到信号时为＋３．６Ｖ左右，接收到信号时为０Ｖ左右，ＩＣ２为ＣＤ４０１７十进制计数／译码集成电路。

交流２２０Ｖ电源经降压、整流和滤波后得到的直流１２Ｖ电压作为继电器的工作电压，＋１２Ｖ再经Ｒ２限流，ＶＤ稳压后得＋５Ｖ为电路其他部分供电。

静态时，Ｔ１导通，ＩＣ２的状态为Ｑ０＝１，并保持不变，指示灯ＬＥＤ点亮。

当按一下遥控器上的任一键时，ＩＣ１的③脚输出一串低电平脉冲，经Ｃ４平滑后，Ｔ１由导通变为截止，ＩＣ２的脚输入一正脉冲，Ｑ０＝０，Ｑ１＝１，Ｔ２导通，Ｊ吸合，被控制的家用电器得电工作。

再按一次遥控器时，Ｑ１＝０、Ｑ２＝１，由于Ｑ２端接ＩＣ２脚，使ＩＣ２复位，Ｑ０＝１，因此Ｊ失电，被控制的电器断电。

简单实用的遥控开关本遥控开关仅用了５只三极管，整个电路可装在尺寸仅４０ｍｍ×５０ｍｍ的电路板上，能对各种电器进行遥控开／关操作，电路见附图。

所使用的遥控发射器是普通家电遥控器。

接收控制电路只要按图正确焊接，无须调试即可成功。

ＩＲ为红外线遥控接收头，未接收到红外线信号时，①脚输出高电平，接收到红外线信号时，①脚输出一连串低电平脉冲。

Ｒ４、Ｃ２与Ｒ７、Ｃ３组成两个积分电路，Ｑ４、Ｑ５、Ｊ组成继电器控制电路，Ｃ５、Ｄ５～Ｄ８组成交流降压整流电路。

平时待机或上电后的初始状态是：Ｑ１导通，Ｑ２截止，Ｑ５截止，继电器Ｊ不工作。

遥控开机过程，短按遥控器按钮（小于０．５秒），在这较短的时间内，因Ｃ３容量远大于Ｃ２，故Ｂ点电位很快升到高电位（约１Ｖ左右），而Ａ点电位上升不到０．６Ｖ，因此Ｑ３不能导通，只有Ｑ２导通，这样，Ｃ点为高电位，Ｑ５导通，继电器Ｊ动作，其接点Ｊ－１、Ｊ－２同时吸合，Ｊ－２接通电器电源。

双联双控开关电路图什么叫双联?一个面板上两个健，分别控制两个电源什么叫双控?双控的意思是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关闭客厅灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。

同样在工厂里面对某个电机进行两地控制都是很平常的事情。

所以双联双控就是指不同地方的两个面板上各两个健，共控制两个电源达到在不同地方可以控制同一设备(如,照明灯).开关插座的常用术语1. 多位开关：几个开关并列，各自控制各自的灯。

往往也称：双联、三联，或一开、四开等。

2. 双控开关：二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线。

3. 夜光开关：开关上带有荧光或微光指示灯，便于夜间寻找位置。

特别提醒:此类开关的缺点是:a.带灯开关较贵，与日光灯、吸顶灯配合使用时，会有灯光闪烁现象；b.荧光靠反射光，几年以后则会更暗。

4. 调光开关：可开关并可通过旋钮可以调节灯光强弱。

注意：不能与节能灯配合使用。

5. 10A：满足家庭内普通电器用电限额。

6. 16A：满足家庭内空调或其它大功率电器(热水器)，注意：你所使用的电器的插头规格。
